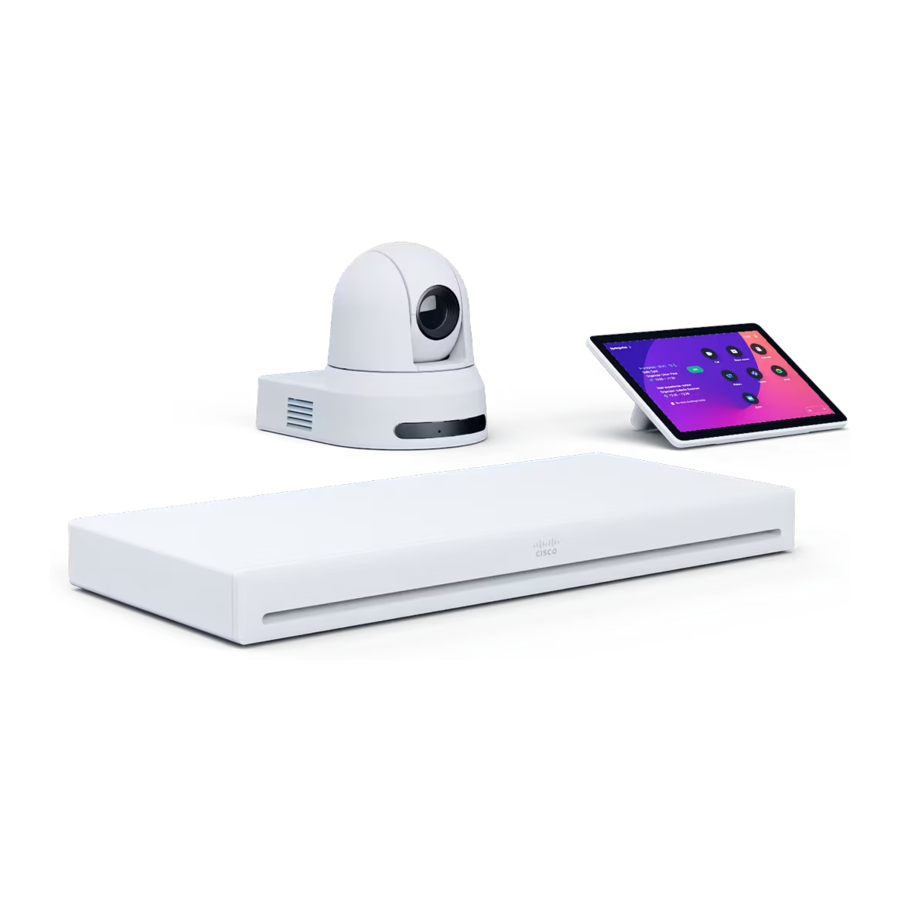

Handleiding Cisco Room Kit EQ

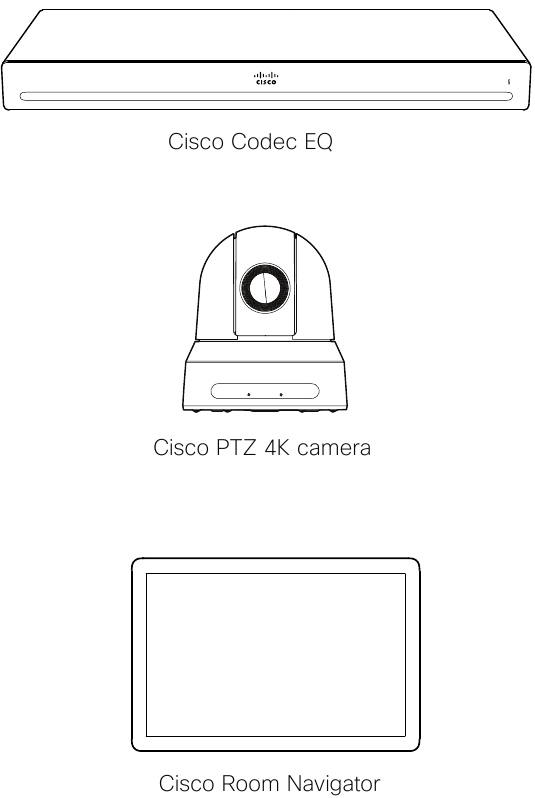

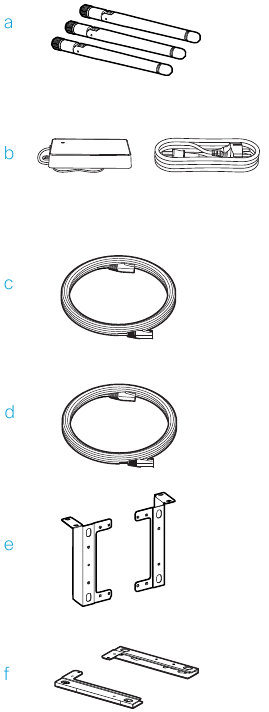

Wat zit er in de doos
- Antennes voor Codec EQ (voor radioversie)
- Voedingsadapter en -kabel voor PTZ 4K (optioneel)
- Ethernetkabel voor netwerkverbinding Codec EQ (optioneel)
- Ethernetkabel voor Room Navigator (optioneel)
- Rackmontage voor Codec EQ (optioneel)
- Wandmontage voor Codec EQ (optioneel)
Geen voedingskabeloptie voor Codec EQ: wanneer de optionele voedingskabel niet bij het systeem wordt besteld, is de klant verantwoordelijk voor het selecteren van de juiste voedingskabel die bij dit product moet worden gebruikt. Het gebruik van een niet-compatibele voedingskabel bij dit product kan een gevaar voor de elektrische veiligheid opleveren. Voor bestellingen die worden geleverd aan Argentinië, Brazilië, China en Japan, moet de juiste voedingskabel bij het systeem worden besteld.
Classificatie van de voedingskabel: 10 A, 250 V
Voedingsconnector: EL 701B (IEC 60320/C13)
Voeding (100-240 VAC, 50-60 Hz)
- Gebruik een voedingskabel die voldoet aan de vereisten van de voedingsspecificatie van de codec.
- Zorg ervoor dat de stekker en het stopcontact gemakkelijk toegankelijk zijn voor het geval u het apparaat van de stroom moet ontkoppelen.
- Dit apparaat is ontworpen voor aansluiting op TN- en IT-voedingssystemen.
Netwerkconnectiviteit: gebruik Ethernet-LAN of Wi-Fi. Apparaten zonder radio, met de letters 'NR' in hun productidentificatie (PID), bieden geen ondersteuning voor Wi-Fi.
Ventilatie
Blokkeer geen ventilatieopeningen op de codec. Minimaal 10 cm vrije ruimte aan de voor- en achterkant van het apparaat. Let er bij montage in een rack op dat de omgevingstemperatuur niet hoger is dan 35°C.
Kies een van de montageopties
Wandmontageset
Rackmontageset
Plaatsing op bureau

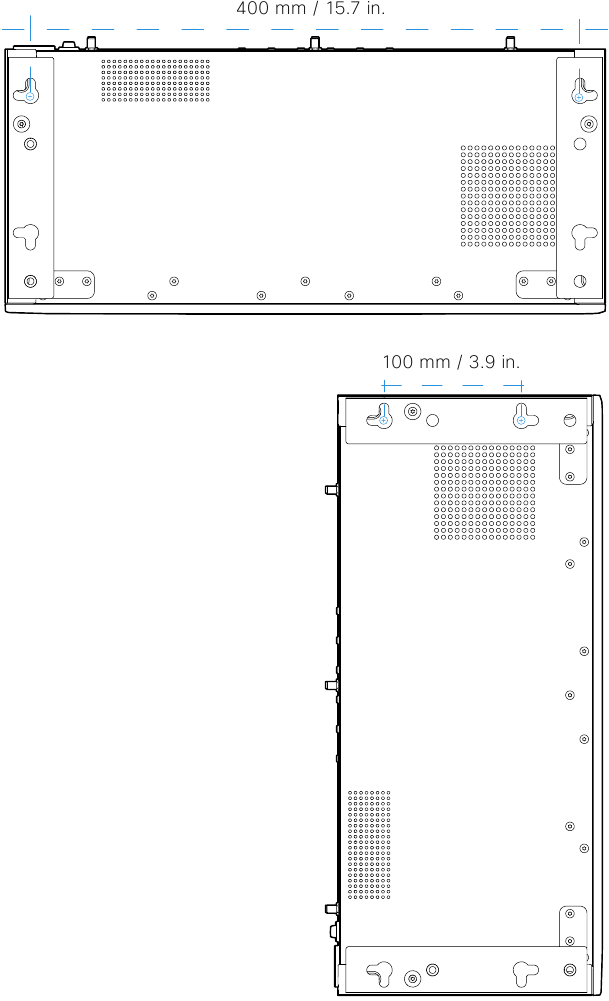

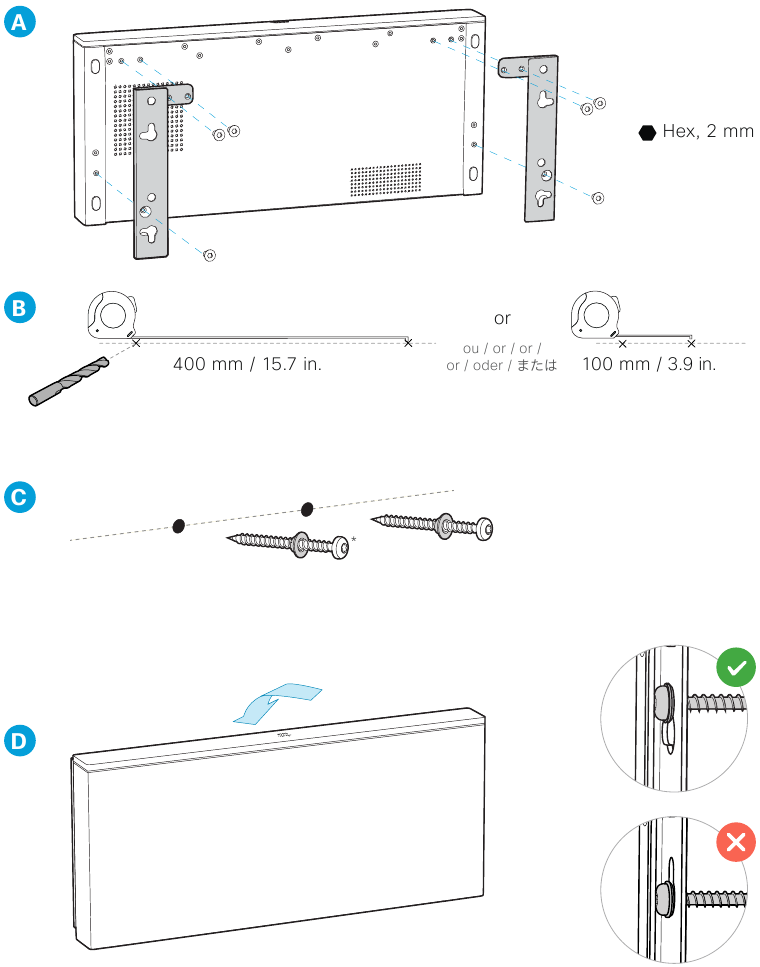

Monteer de codec in een wandmontage
Gereedschap dat u mogelijk nodig hebt
Het product moet worden geïnstalleerd door gekwalificeerd personeel. Vanwege de verscheidenheid aan wandconstructies moet de installateur de onderdelen meebrengen die nodig zijn om het product veilig aan de wand te bevestigen. Het gewicht van de codec en beugel is 2,6 kg.
* Panhoofdschroef Ø 4 tot Ø 5 mm aanbevolen

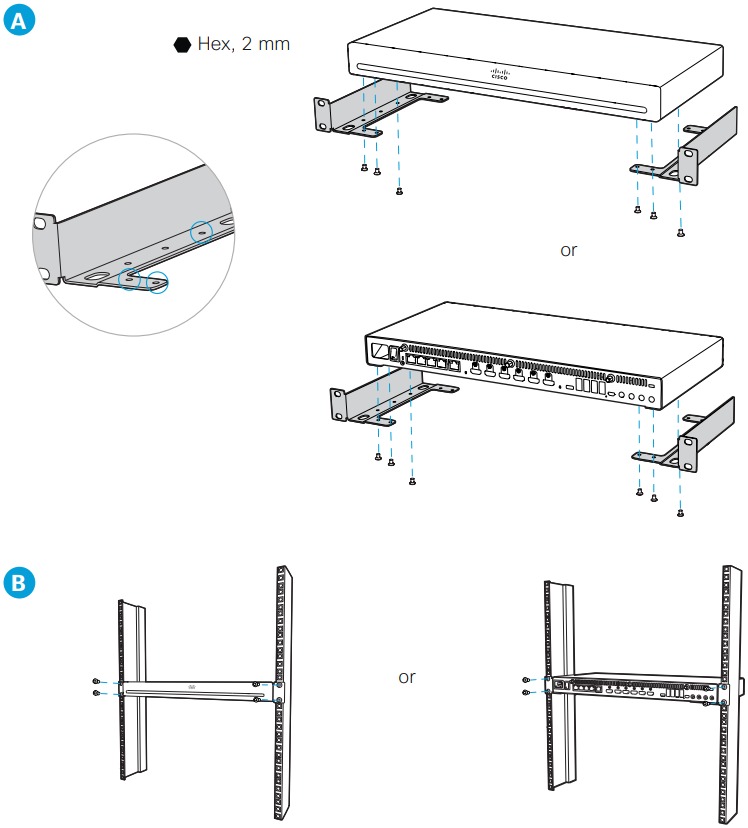

Monteer het product in een rack
Plaats het apparaat op een bureau of plank

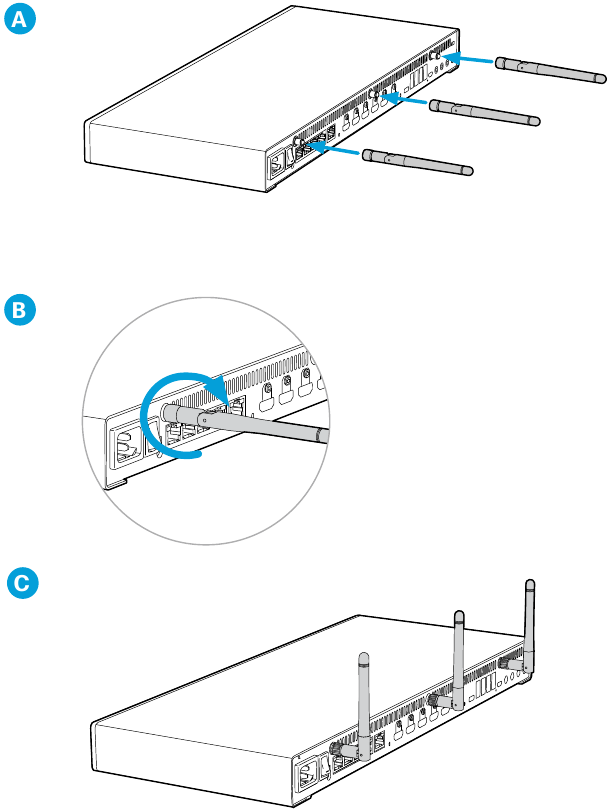

Sluit de antennes aan op het apparaat
(alleen voor radioversie)

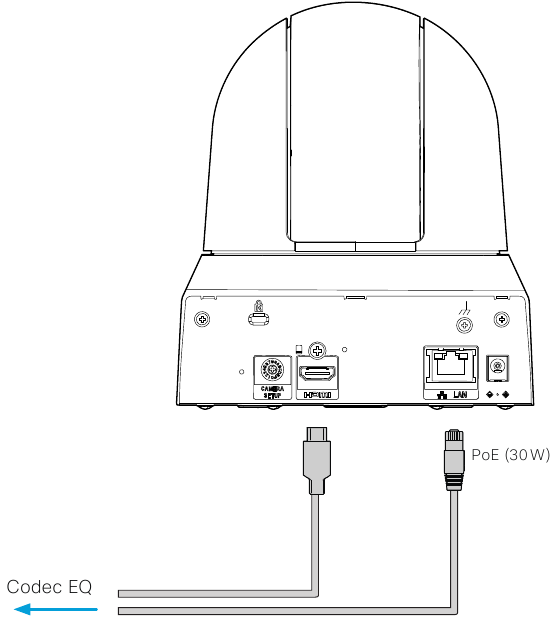

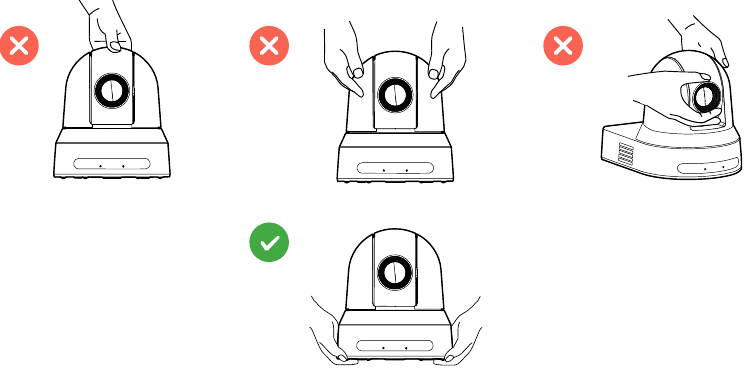

Het wordt aanbevolen om de PTZ 4K via PoE (Power over Ethernet, poort 1-3 op de Codec EQ) van stroom te voorzien. Gebruik bij het gebruik van de voedingskabel altijd de voedingen voor de PTZ 4K-camera die zijn gespecificeerd in www.cisco.com/go/PTZ4K-datasheet.
Gebruik geen VISCA-kabel voor camerabediening, omdat dit ernstige schade aan de camera veroorzaakt.

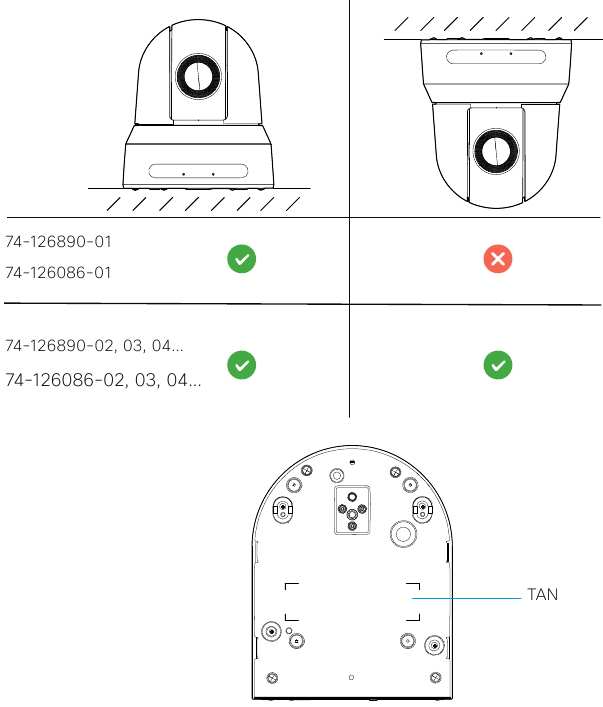

Wanneer de PTZ 4K ondersteboven is gemonteerd, configureert u de codec om het camerabeeld om te draaien. Raadpleeg de beheerdershandleiding voor de codec.

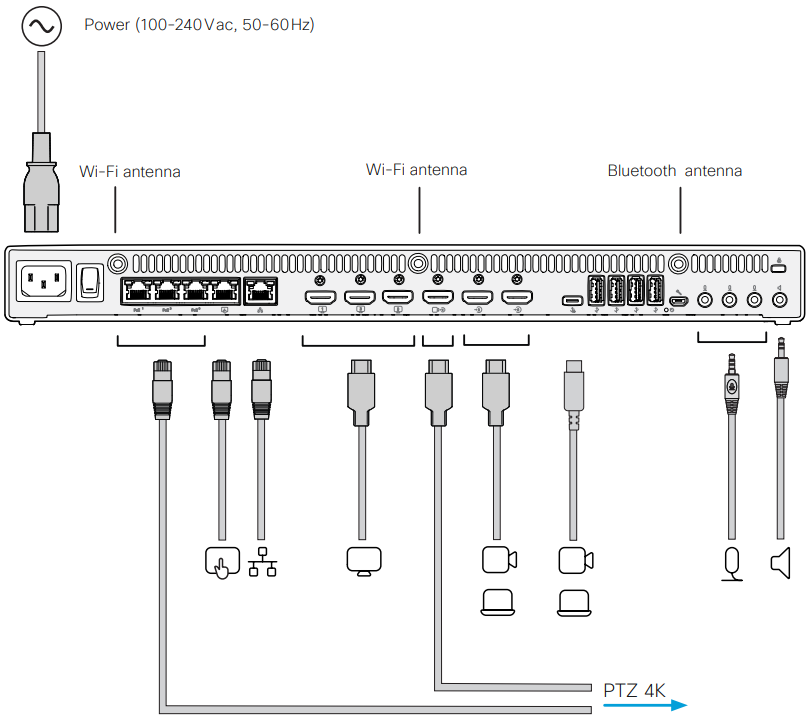

Sluit de kabels aan
Elk van de eerste vier Ethernet-poorten ondersteunt de PoE++ IEEE802.3bt-standaard, die maximaal 90 W per poort is. De leveringscapaciteit is maximaal 90 W voor de vier poorten samen.

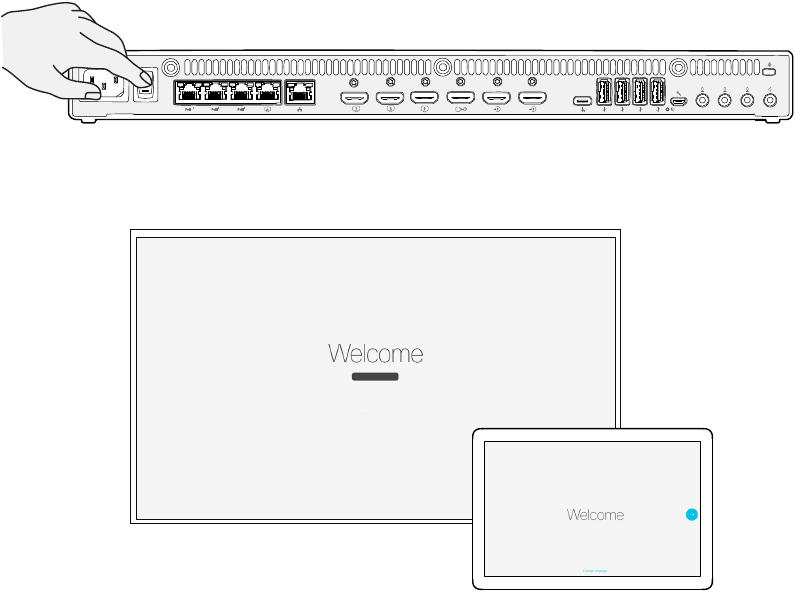

Schakel het apparaat in en voltooi de software-installatie
- Schakel het scherm in. Raadpleeg de gebruikersdocumentatie voor het scherm als de HDMI-ingang handmatig moet worden ingesteld.
- Het systeem wordt automatisch ingeschakeld. Als het systeem niet wordt ingeschakeld, controleer dan de aan/uit-schakelaar op de codec en de camera.
- Volg de instructies op het scherm om de installatie te voltooien. Kies Room Kit EQ wanneer u hierom wordt gevraagd. *
- We raden u aan om de software op uw Codec te upgraden voordat u deze gaat gebruiken. Raadpleeg de beheerdershandleiding (https://www.cisco.com/go/roomkit-docs) voor de codec.
* U kunt ook de API-opdracht uitvoeren

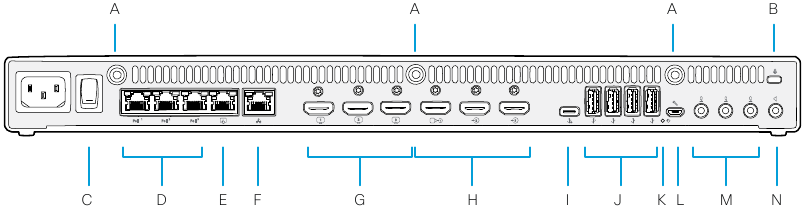

Productoverzicht
Cisco Codec EQ
- Antenneconnector
- Kensington-veiligheidsslot
- Voeding
- 3 × Netwerk (Ethernet PoE)
- Touchpanel (gebruikersinterface, Ethernet PoE)
- Netwerk (Ethernet)
- 3 × HDMI-uitgangen met audio en video, 4Kp60
- 3 × HDMI-ingangen met audio en video, 4Kp30
- USB 3.0, type C
- 4 × USB 3.0, type A
- Fabrieksinstellingen herstellen
- Onderhoud (micro-USB)
- 3 × Microfooningangen
- Audio line-uitgang

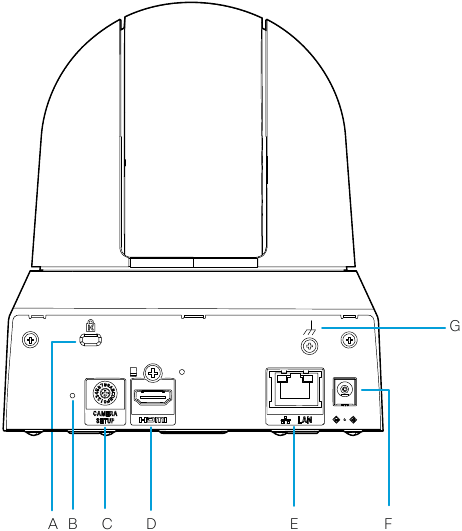

Cisco PTZ 4K
- Kensington-slot
- Fabrieksinstellingen herstellen
- Systeem selecteren (positie: 6
- HDMI-uitgang, 1080p60
- Camerabediening (Ethernet)
- Voedingsingang (12 Vdc, 2,5 A)
- Aardingsklem

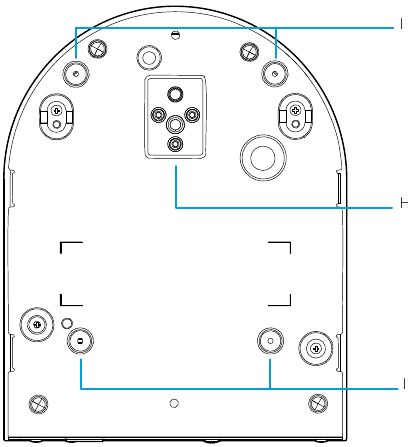

- Statiefschroefgat
Installeer de camera niet met behulp van de statiefschroef en het statiefschroefgat voor plafondinstallatie.
- Schroefgaten voor plafondmontage
* VISCA is ingeschakeld op de HDMI-uitgang
Gegevensblad Room Kit EQ PTZ 4K-integratorbundel
Zie het productgegevensblad voor meer informatie over het bestellen van accessoires, kabels en reserveonderdelen.
Cisco Systems Inc.
Corporate Headquarters
170 West Tasman Dr.
San Jose, CA 95134
USA
https://www.cisco.com/go/offices
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Handleiding Cisco Room Kit EQ
