Unitree G1 Handleiding

G1 Basis- en Standaardversies

Instructies voor demontage

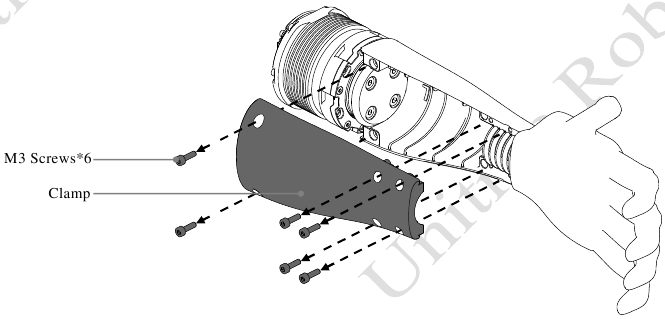

1. Verwijder de handklem
   Verwijder de zes M3-schroeven (draadlengte 10 mm) aan de zijkant van de hand en verwijder de klem, zoals weergegeven in de volgende afbeelding.

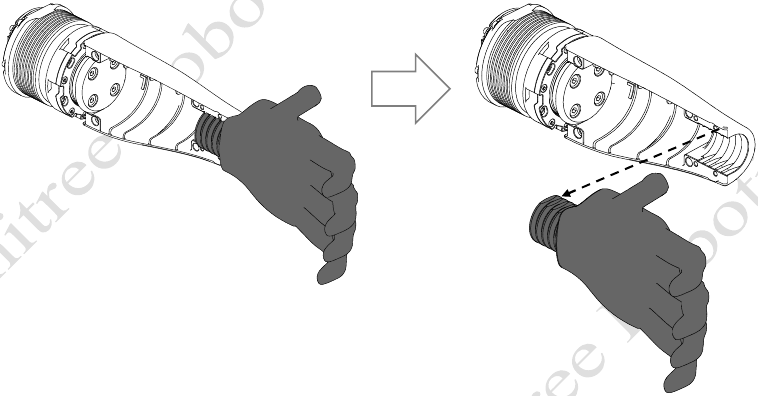

2. Verwijder de prothetische hand


Installatie instructies

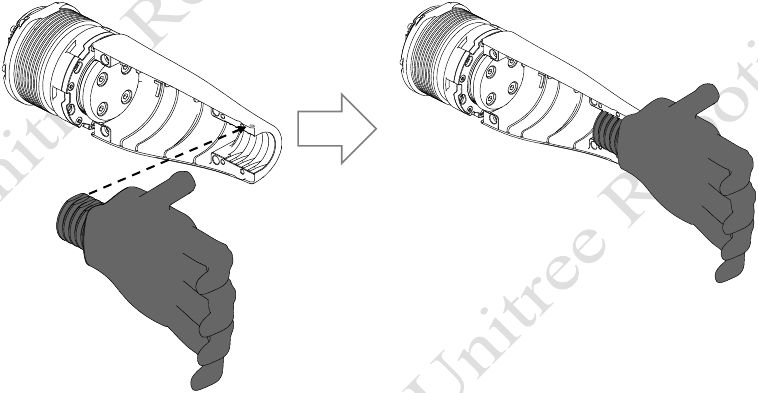

1. Installeer de prothetische hand

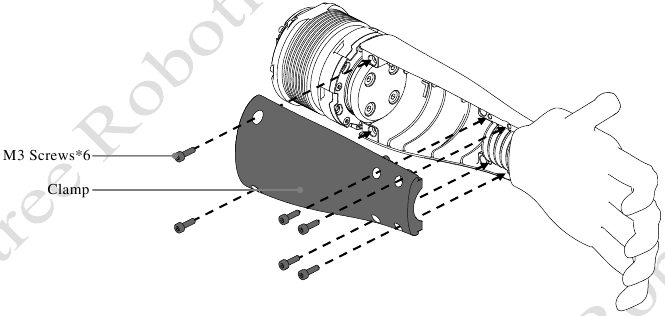

2. Installeer de handklem
   Plaats de klem en draai de zes M3-schroeven (draadlengte 10 mm) vast, zoals weergegeven in de volgende afbeelding.


G1 Geavanceerde en Flagship Versies

Instructies voor demontage

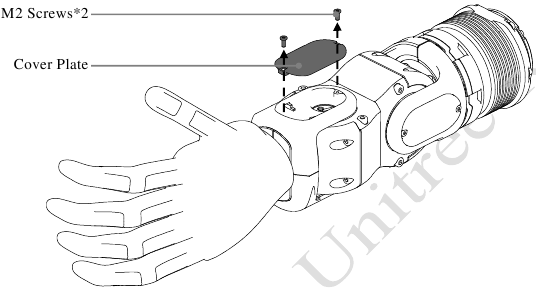

1. Verwijder de afdekplaat
   Verwijder de twee M2-schroeven (draadlengte 5 mm) en verwijder de afdekplaat, zoals weergegeven in de volgende afbeelding.

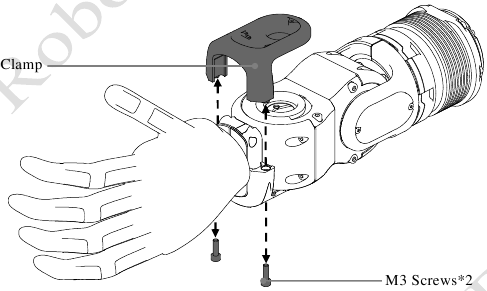

2. Verwijder de klem
   Verwijder de twee M3-schroeven (draadlengte 10 mm) en verwijder de klem (let op: bescherm de kabel), zoals weergegeven in de volgende afbeelding.

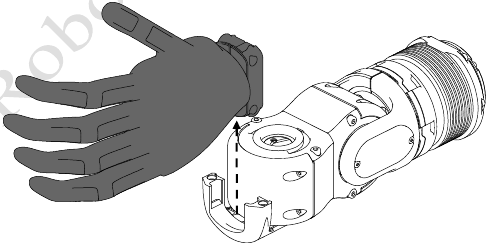

3. Verwijder de prothetische hand


Installatie instructies

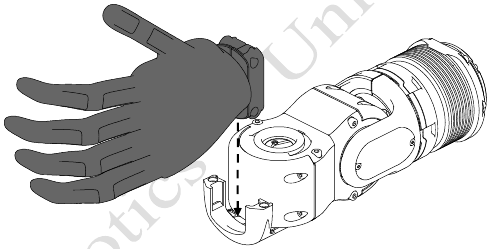

1. Installeer de prothetische hand
   Plaats de prothetische hand (let op: onderscheid tussen de linker en rechter prothetische hand en de plaatsingsrichting), zoals weergegeven in de volgende afbeelding.

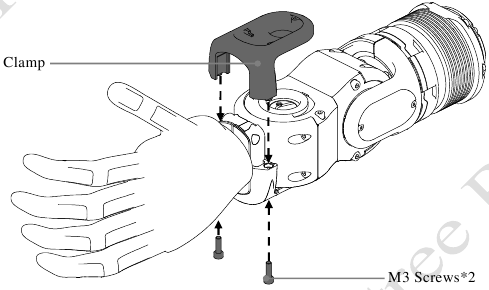

2. Installeer de handklem
   Plaats de klem (let op: bescherm de kabel) en draai de twee M3-schroeven (draadlengte 10 mm) vast, zoals weergegeven in de volgende afbeelding.

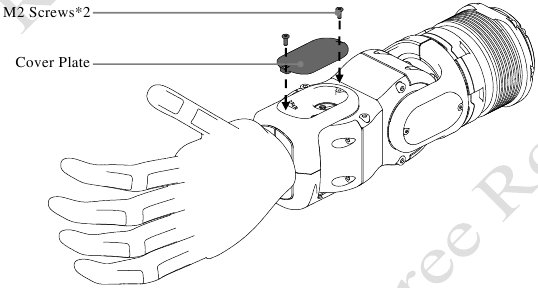

3. Installeer de afdekplaat
   Plaats de afdekplaat (let op: bescherm de kabel) en draai de twee M2-schroeven (draadlengte 5 mm) vast, zoals weergegeven in de volgende afbeelding.

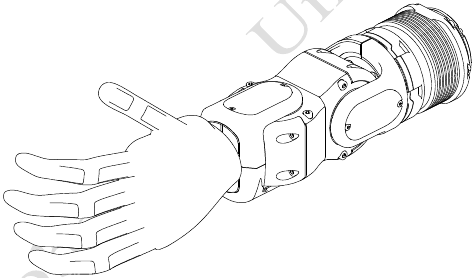

4. Voltooi de installatie


Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Unitree G1 Handleiding
