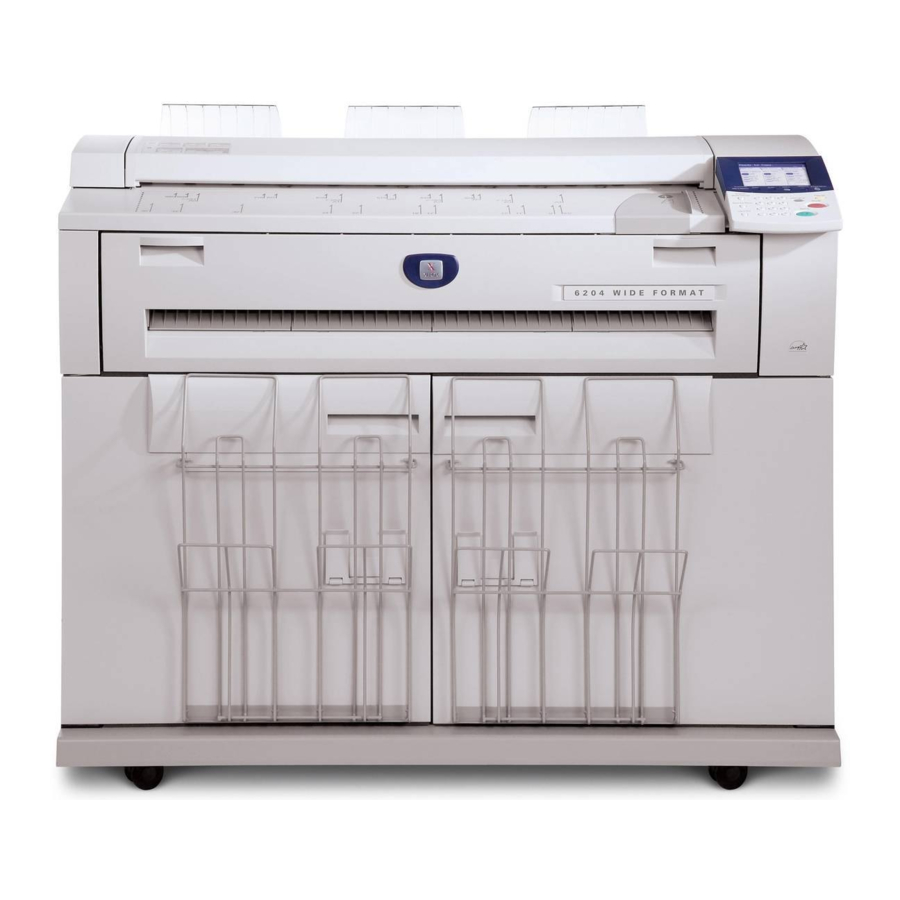

Xerox 6204-handleiding

Installatie

Er kan condensatie ontstaan in de machine als deze wordt blootgesteld aan een plotselinge temperatuurverandering. Wanneer u de machine bij koud weer installeert, laat u deze geleidelijk op kamertemperatuur komen door deze ongeveer een uur in een koele omgeving te plaatsen. Plaats de machine daarna nog twee uur in een omgeving met bijna kamertemperatuur.

Om letsel aan uzelf of schade aan de machine te voorkomen, ontgrendelt u de wielen voordat u de machine verplaatst. Houd de machine stevig vast tijdens het verplaatsen.

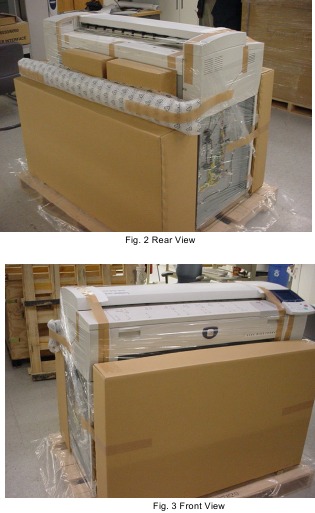

1. Verwijder de tape, het plastic, de noppenfolie, de schuimkussens en de dozen. Controleer de inhoud van de dozen.

2. Controleer of de volgende vereiste onderdelen en benodigdheden met de machine zijn meegeleverd:
   Xerox 6204 WF
   • Naturalisatiekit x 1
     • Netsnoer
     • Snelgids
     • Gebruikersdocument-cd
     • Clientdriver-cd
     • UI-rand (boven en onder)
     • Reinigingsmiddel voor glasplaatlens en spiegel
     • Handdoek
     • 36 inch X 250' mediarol documentgeleider x 3 (MF)
     • Tonercartridge x 2
     • R/H-klep x 1
     • L/H-klep x 1
     • Papieropvangbak x 2
     • Bekledingspaneel x 1
3. Controleer de machine op eventuele transportschade.

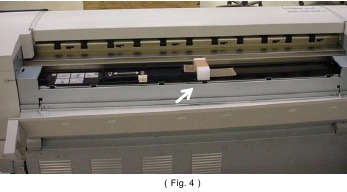

4. Open de bovenklep aan de achterkant en verwijder de tape en het schuimkussen.

5. Verwijder de tape.

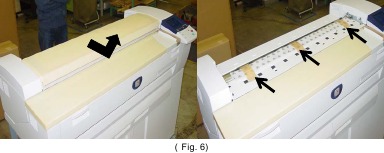

6. Schuif de bovenste documenttransporteur naar voren en til deze omhoog om deze te verwijderen. Verwijder de schuimkussens. Reinig de glasplaat met Xerox-reinigingsmiddel voor glasplaatlens en spiegel.

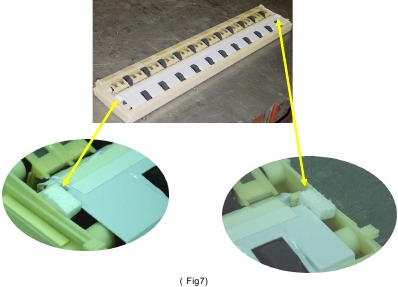

7. Verwijder de schuimstrip van de bovenste documenttransporteur (verwijderd in afb. 6) en reinig de witte glasplaat met Xerox-reinigingsmiddel voor glasplaatlens en spiegel.

8. Installeer de bovenste documenttransporteur opnieuw.

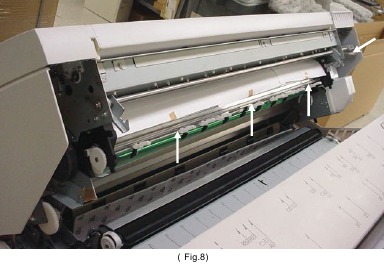

9. Open de clamshell en verwijder de tape en de witte papieren (3 locaties). (Afb. 8) Verwijder ook de tape en het schuim van de vergrendeling van de clamshell.

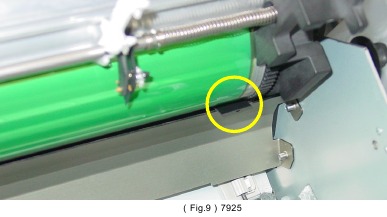

10. Verwijder het vel met lipjes (3x8 mm) dat in de fotoreceptor- en developereenheid is geplaatst. Houd de lipjes aan beide uiteinden van de rol vast en trek het lange vel eruit.

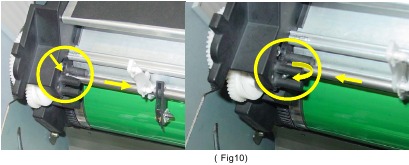

11. Deze stap positioneert de dromvinger tegen de fotoreceptor.
    OPMERKING: Beweeg niet meer dan 2 cm om te voorkomen dat de as valt

    1. Schuif de dromvingeras ongeveer 2 cm naar rechts.
    2. Plaats de as langzaam terug in het onderste gedeelte.

       Raak het oppervlak van de fotoreceptor niet aan.
12. Verwijder, van de achterkant van de machine gezien, de tape en het schuim van de fixeerinvoerplaat.

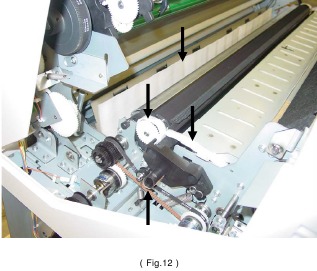

13. Verwijder de aangegeven zegels en schuimkussens in de machine.

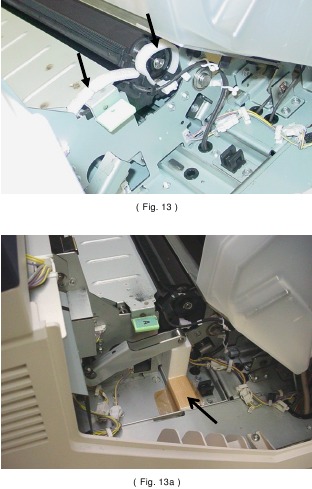

14. Verwijder de dempingskussens tussen BTR en de plaat. (Afb. 13) Verwijder ook het schuimblok onder de fixeerknijphendel. (Afb. 13a)

15. Til de transportplaat op en verwijder het schuimkussen.

16. Sluit de transportplaat.
17. Verwijder de afvaltonerfles. Verwijder de twee schroeven achter de fles die de fixeerknijpbeugel vasthouden. Draai de beugel naar de positie zoals weergegeven in afbeelding 15 en installeer de beugel opnieuw.

18. Installeer de afvaltonerfles opnieuw.
19. Verwijder en gooi de randgeleider weg. Sluit de clamshell-eenheid.

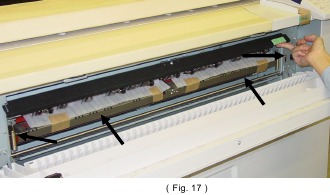

20. Open de handinvoertray en open vervolgens de interne klep. Til de plaat op en verwijder de schuimkussens en tape. (Afb. 17) Verwijder de schuimkussens en tape van de uiteinden van de handinvoertray.

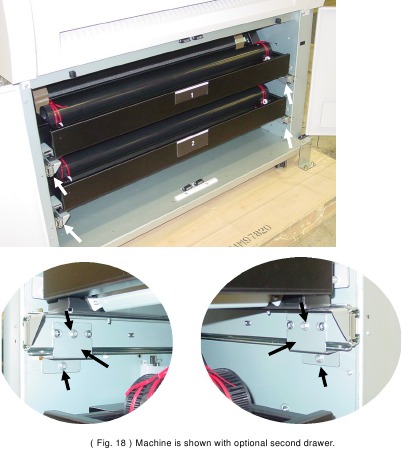

21. Open de voorklep en verwijder de transportbeugels die de lade op hun plaats houden. Verwijder ook de tape van de ladevergrendelingen. Zorg ervoor dat de lade gemakkelijk in en uit beweegt.

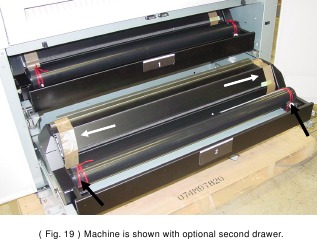

22. Open de bovenste lade en verwijder de gedraaide draad en tapes.

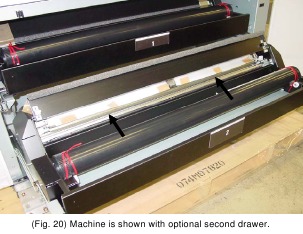

23. Open de plaat en verwijder de schuimkussens en tape.

    Wees voorzichtig bij het verwijderen van tape en kussens om schade aan de snijkabel te voorkomen.

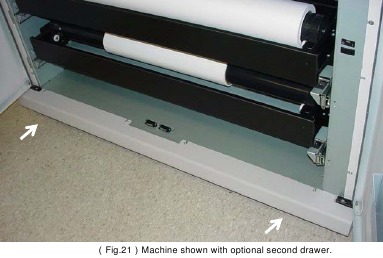

24. Open de voorkleppen en installeer het bekledingsstuk in de onderste voorkant van de machine.

25. Plaats een A0/36 inch media op rol 1 en sluit de RFC-klep.

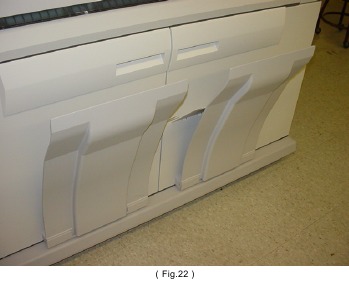

26. Installeer de afdrukopvanggeleiders.

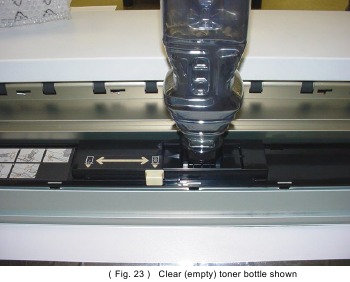

27. Voeg 2 pakken van de tonercartridge toe.

    OPMERKING: Schud de tonercartridge goed voor u de toner toevoegt.
    1. Lijn de inkeping van de tonercartridge uit met de rechterkant van de tonertoevoerpoort.
    2. Laat de linkerkant van de tonercartridge zakken en duw de tonercartridge in de tonertoevoerpoort totdat deze vastklikt.
    3. Schuif de hendel naar links en lijn deze uit met het driehoekige symbool.
    4. Tik herhaaldelijk op de bovenkant van de tonercartridge totdat alle toner in de cartridge is geladen (doorzichtige fles).
    5. Schuif de hendel naar rechts en lijn deze uit met het driehoekige symbool.
    6. Verwijder de tonercartridge en sluit de achterklep.

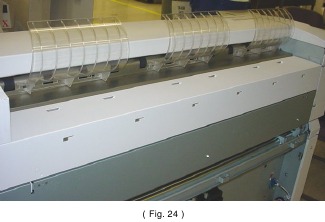

28. Bevestig de doorzichtige gebogen documentgeleiders op de uitvoergeleider van de scanner.

29. Sluit het netsnoer aan en zet het vast met een klem.

30. Controleer de spanning op het stopcontact voor de juiste spanning. Sluit de stekker aan.

    Zorg ervoor dat de wisselspanning correct is geaard.
31. Schakel de stroomonderbreker en vervolgens de stand-byschakelaar in.
32. Installeer de UI-randen en ga vervolgens naar de diagnostische modus.
33. Selecteer IOT en DC131 NVM ACCESS en druk op ENTER. Selecteer het volgende om het machinetype te bevestigen:
    • IOT-configuratie (NVM 910-001)
      VS – 1
      EO – 2
    • IOT-factureringstype (NVM 910-002)
      0 - Oppervlakte
      1 - Lengte
      2 - Oppervlakte en lengte (VS)
    • IOT-factureringseenheden (NVM 910-003)
      EO:
      0 - Meters
      1 - 1/10 meters
      VS:
      0 – Voeten
      1 – 1/10 voeten (niet in gebruik)
34. Maak een proefafdruk met het afdrukkwaliteitspatroon om te controleren of de machine afdrukt.
35. Update indien nodig de controller-/printerfirmware.
36. Voer het controleonderdeel uit en voer vervolgens het aanpassingsonderdeel indien nodig uit voor de volgende aanpassingsprocedures.
    OPMERKING: Voor machines met de optionele rol 2 geïnstalleerd, voert u de aanpassing op beide rollen uit.
    • ADJ 9.2 LED-printkopaanpassing
    • ADJ 7.1 Snijlengteaanpassing voor rollenpapier
    • ADJ 8.2 Voorlooprandregistratieaanpassing voor los blad
    • ADJ 8.3 Voorlooprandregistratieaanpassing voor roltoevoer
    • ADJ 8.1 Zijregistratieaanpassing
    • ADJ 10.1 Fixeertemperatuur aanpassing
    • ADJ 8.4 ITT-vergroting aanpassing
    • ADJ 9.1 Xerografische instelling
37. Als de klant machineopties heeft besteld, installeert u deze nu.
38. Sluit de netwerkkabel aan.
39. Schakel de hoofdschakelaar en de stroomonderbreker uit. Bevestig de kleppen.
40. Schakel de stroom in en ga naar de diagnostische modus.
41. Selecteer IOT en DC606 TEST COPY in het hoofdmenu.
42. Maak 3 afdrukken met de volgende instellingen en controleer de afdrukkwaliteit
    1. Het aantal vellen: 3
    2. Papierinvoereenheid: 1
    3. Mediarijting: 1
    4. ROM-patroonnr.: 3
43. Maak 3 scankopieën van een van de afdrukken uit stap 38 en controleer de kopieerkwaliteit.
44. Voer de netwerkconfiguratie uit.
45. Laad clients en drivers.
46. Laad BT-PA Client Tool en de Windows-drivers op een van de pc-systemen van de klant.
47. Train de klant.
