SwitchBot W1201500 Handleiding

In de doos

• Contact Sensor
• Magneet
• AAA-batterijen x 2
• Gebruikershandleiding
• Schroefpakket
• Sticker (bevestigd aan Contact Sensor)
• Sticker (bevestigd aan magneet)

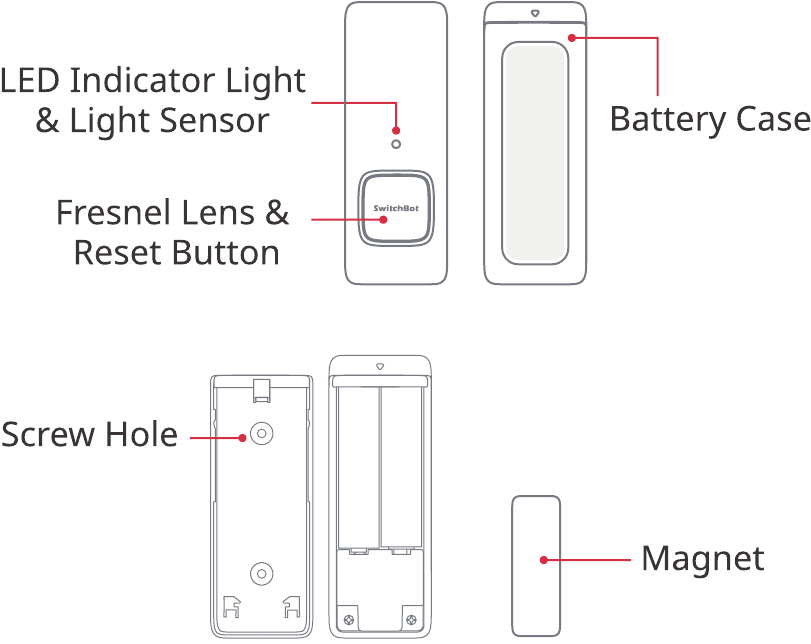

Apparaatinstructie

Voorbereiding

• Een smartphone of tablet met Bluetooth 4.2 of hoger
• Download de SwitchBot-app

• Maak een SwitchBot-account aan en meld u aan
• (Optioneel) Als u van plan bent de Cloud te gebruiken

Service-functie, moet u een SwitchBot Hub Mini (apart verkrijgbaar) instellen en uw telefoon met internet verbinden

Aan de slag

1. Verwijder de batterijhouder. Plaats twee AAA-batterijen in de batterijhouder volgens de "+1' en " tekens. Plaats vervolgens de batterijhouder terug.
2. Open de SwitchBot-app en meld u aan.
3. Tik in de app op het "+"-pictogram rechtsboven op de startpagina. Tik op het pictogram "Contact Sensor" en volg de instructies om de installatie te voltooien.


Detectiebereik

Maximale detectieafstand: 5 m
Maximaal detectiebereik (horizontaal): 90º

Maximaal detectiebereik (verticaal): 55º

De bovenstaande gegevens zijn verkregen uit laboratoriumexperimenten uitgevoerd bij 77ºF (25ºC).

Lichtsensor

De lichtsensor wordt gebruikt om te detecteren of het helder of donker is in de doelomgeving. U kunt de drempel voor helder of donker definiëren in de app. Navigeer naar de instellingenpagina van Contact Sensor in de app voor meer informatie.

Hoe te installeren

Aanbrengen op een deur of raam

Verwijder de beschermfolie van de Contact Sensor en de magneet.

Lijn Contact Sensor en de magneet uit op de deur of het raam en zorg ervoor dat de magneet is uitgelijnd met de onderkant van Contact Sensor.
Plak de Contact Sensor op de deur/het raam en de magneet op het kozijn, of andersom. Zorg ervoor dat de opening tussen de sensor en de magneet minder dan 30 mm is wanneer de deur of het raam gesloten is.
Oefen 60 seconden druk uit op de Contact Sensor en de magneet zodat ze stevig vastzitten.

Met schroeven aan een oppervlak bevestigen

Verwijder de batterijhouder van de Contact Sensor. Bevestig de batterijhouder aan het beoogde oppervlak met behulp van de meegeleverde schroeven. U hoeft de beschermfolie tijdens dit proces niet te verwijderen. Plaats de Contact Sensor terug in de batterijhouder die aan het beoogde oppervlak is bevestigd. Lijn de Contact Sensor en de magneet uit op de deur of het raam en zorg ervoor dat de magneet is uitgelijnd met de onderkant van de Contact Sensor.
Verwijder de beschermfolie van de magneet en plak deze op het oppervlak in de buurt van de Contact Sensor. Zorg ervoor dat de opening tussen de sensor en de magneet minder dan 30 mm is wanneer de deur of het raam gesloten is.

Oefen 60 seconden druk uit op de magneet zodat deze stevig vastzit.

• Zorg ervoor dat het beoogde oppervlak droog en schoon is.
• Vermijd warmtebronnen, zoals gloeilampen.
• Vermijd richting een glazen deur of raam om reflectie en storing te verminderen.
• Vermijd richting constant bewegende objecten.

Batterij vervangen, firmware bijwerken en fabrieksreset

Batterij vervangen
Verwijder de batterijhouder. Volg de "+1' en " markeringen en vervang de oude batterijen door nieuwe.
Plaats de batterijhouder terug.

Firmware-update
Zorg ervoor dat u de meest recente firmware hebt door tijdig te upgraden.

Fabrieksreset
Houd de Reset Button (resetknop) 15 seconden lang ingedrukt of totdat het LED-indicatielampje brandt.

Opmerking: nadat het apparaat is gereset, worden alle instellingen teruggezet naar de standaardwaarden en worden de activiteitlogboeken gewist.

V&A

V: Is er een verschil in het gebruik van de Contact Sensor op een deur of raam?
A: Indien geïnstalleerd op een raam, wordt de bewegingsdetectiefunctie automatisch uitgeschakeld, omdat de koele of warme lucht de ingebouwde bewegingssensor onder de Reset Button (resetknop) kan storen, wat valse alarmen kan veroorzaken.

V: Hoe kan ik Cloud Service inschakelen?
A: U moet een SwitchBot Hub Mini (apart verkrijgbaar) kopen en deze instellen onder uw account.
Navigeer vervolgens naar de startpagina van de app.

Als u een cloudpictogram ziet verschijnen op de apparaatkaart van de Contact Sensor, betekent dit dat deze wordt gescand door de Hub Mini. Navigeer naar de instellingenpagina van Contact Sensor om Cloud Service vanaf daar in te schakelen.

Scan de QR-code hieronder om meer oplossingen te bekijken.

https://support.switch-bot.com

Specificatie

Modelnummer: WI 201500

Afmetingen:
70,5 mm x 25,5 mm x 23 mm (Contact Sensor);
35 mm x 12 mm x 12,5 mm (magneet)

Gewicht:
43 g (Contact Sensor met batterijen);
13 g (magneet)

Levensduur van de batterij: 2 x AAA-batterijen ongeveer 3 jaar (80 keer geactiveerd: deur open & deur dicht respectievelijk, knop ingedrukt en licht gedetecteerd 40 keer en 20 keer door lokale scènes onder 77ºF (25ºC) bij dagelijks gebruik)

Werkomstandigheden: 14ºF~140ºF (-10ºC~60ºC), 20~85% RV

Maximale detectieafstand: 5 m, resultaten verkregen uit laboratoriumexperimenten onder 77ºF (25ºC)

Maximaal detectiebereik: 90º horizontaal en 55º verticaal, resultaten verkregen uit laboratoriumexperimenten onder 77ºF (25ºC).

Contact en ondersteuning

Installatie en probleemoplossing: support.switch-bot.com

E-mail voor ondersteuning: support@wondertechlabs.com

Feedback: als u zich zorgen maakt of een probleem hebt bij het gebruik van onze producten, stuur dan feedback vanaf de Profile > Feedback (Profiel > Feedback) pagina in de SwitchBot-app.

Veiligheidsinformatie

• Houd het apparaat uit de buurt van vochtige of hete omgevingen.
• Verwijder de batterijen wanneer u ze gedurende langere tijd niet gebruikt.
• Probeer het apparaat niet te demonteren, repareren of aan te passen.
• Gebruik geen andere batterijen dan aanbevolen.
