AGV K6 S Handleiding

PRODUCTONDERSTEUNINGSDOCUMENTATIE

De documenten en hun mogelijke integraties maken deel uit van het product en moeten worden bewaard voor toekomstige raadpleging. Dainese S.p. A. behoudt zich het recht voor om ze zonder kennisgeving te wijzigen. Om ervoor te zorgen dat u de meest recente beschikbare update hebt, kunt u contact opnemen met een AGV Service Center.

Voordat u de helm gebruikt, is het noodzakelijk om zorgvuldig te lezen wat er in het document Veiligheidswaarschuwing staat. U vindt dit document in de helmverpakking samen met de huidige gebruikershandleiding. Als dit document er niet is, neem dan contact op met een AGV Service Center voordat u de helm gebruikt.

LETTERING EN SYMBOLEN

Specifieke voorschriften en/of voorzorgsmaatregelen die strikt moeten worden nageleefd.
Het niet-naleven kan schade aan het product veroorzaken en een mogelijke daaruit voortvloeiende afname van de garantie en/of een vermindering van de veiligheidsprestaties.

Let op! Specifieke informatie voor een betere uitvoering van het activerings-, behandelings-, controle-, regulerings- en onderhoudsproces.

Voorwaarde Voorlopige en/of voorbereidende vereiste voor een handeling van verwijdering, installatie, behandeling of reiniging.

• Enkele handeling in een reeks handelingen.

→ Conclusie en/of resultaat van een handeling.

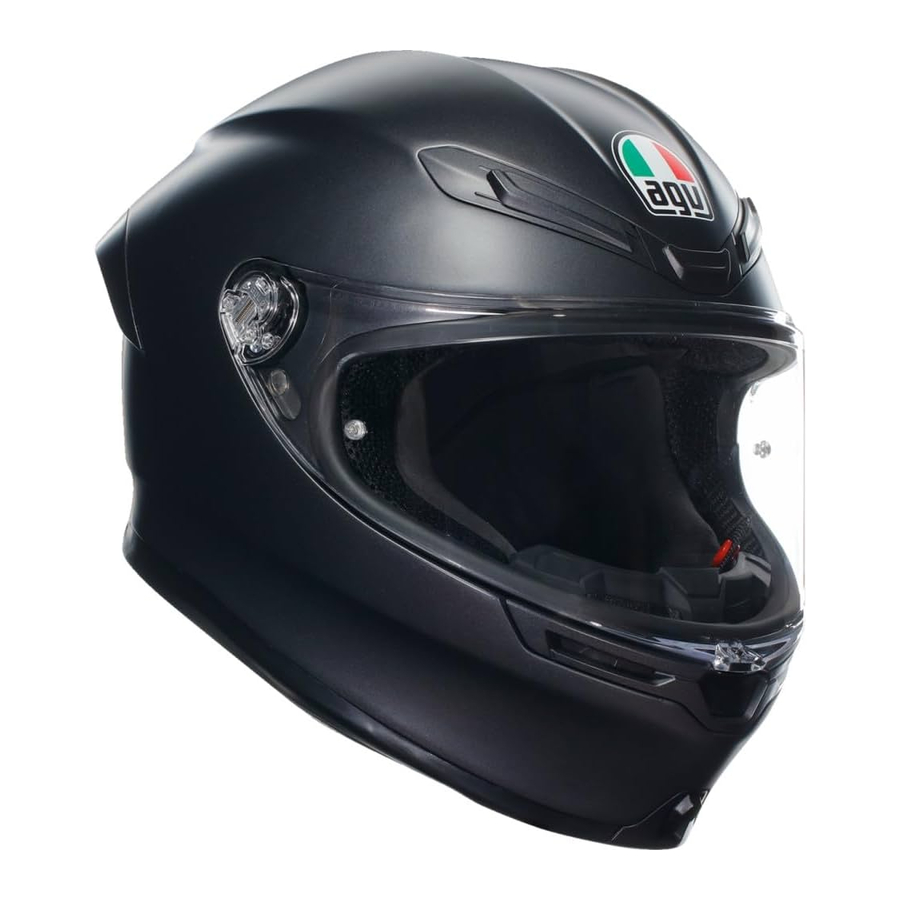

INLEIDING TOT DE K6 S-HELM

BESTEMMING VAN GEBRUIK EN VEILIGHEID

K6 S is ontworpen voor gebruik op de motor. Hij mag niet voor andere doeleinden worden gebruikt dan motorrijden.

Lees voor het rijden zorgvuldig de inhoud van het document Veiligheidswaarschuwing.

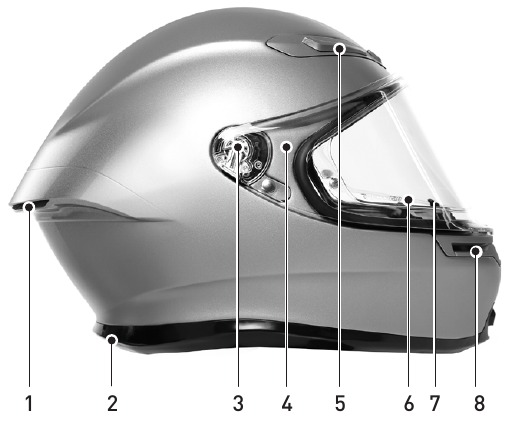

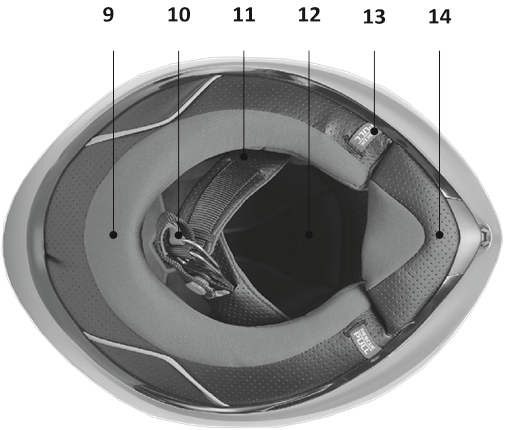

ONDERDELEN

1. Achterste afzuiging
2. Basisbekleding
3. Vizier mechanisme
4. Vizier
5. Ventilatieopeningen aan de voorkant
6. Anti-condens Pinlock ®-lens (accessoire inbegrepen in de verpakking)
7. Adem deflector
8. Kinventilatie

9. Wangkussen en nekrol
10. Retentiesysteem
11. Bekleding van de kinband
12. Kroon-/bovenkussen
13. Rescue Pull System
14. Windbeschermer (accessoire inbegrepen in de verpakking)

HET VIZIER

Het vizier van de K6 S-helm is gemaakt van krasbestendig polycarbonaat en is uitgerust met een mechanisme waarmee het vizier in 5 verschillende standen kan worden geheven en open kan blijven staan.

Het vergrendelingsmechanisme is gecentraliseerd en garandeert niet alleen dat het vizier tijdens het rijden goed is afgedicht, maar verkleint ook de kans dat het opengaat bij een val, waardoor wordt voorkomen dat vreemde voorwerpen in contact komen met het hoofd van de gebruiker.

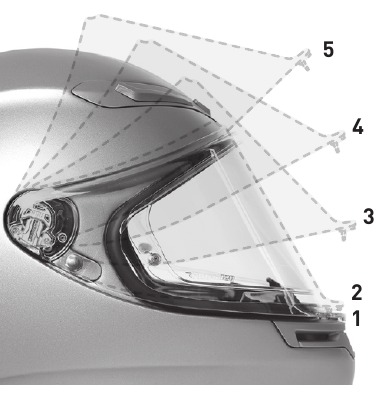

WERKSTANDEN

1. Vizier gesloten.
2. Vizier in micro-openingsstand om een matige luchtstroom mogelijk te maken tijdens het rijden bij lage snelheid.
3. Vizier in de eerste tussenliggende openingsstand.
4. Vizier in de tweede tussenliggende openingsstand.
5. Vizier in volledig geopende stand.

Tijdens het rijden is het altijd raadzaam om door te gaan met het vizier volledig gesloten, in positie 1.

In geval van langdurige inactiviteit raden we aan om het vizier in een micro-openingsstand te laten staan, in positie 2.

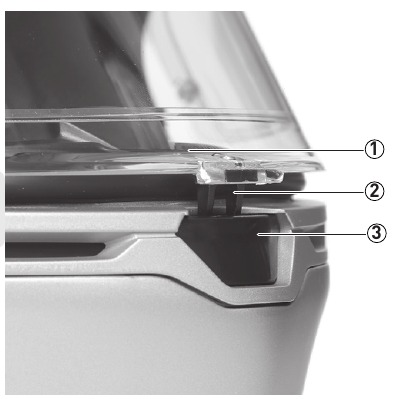

MICRO-OPENING

Voorwaarde: het vizier is geopend.

• Laat het vizier (1) zakken totdat de plastic haak (2) bij de eerste klik in de openingsknop (3) vast komt te zitten.

→ Het vizier is nu in de micro-openingsstand geplaatst, op ongeveer 10 mm afstand van de kinbeschermer.

Maak indien nodig de verbinding los door lichtjes op de openingsknop (2) te drukken.

Voorwaarde: het vizier is gesloten.

• Druk op de openingsknop (3) en duw in één beweging de vizierrand (1) omhoog totdat de plastic haak (2) in de openingsknop grijpt.

→ Het vizier is nu in de micro-openingsstand geplaatst, op ongeveer 10 mm afstand van de kinbeschermer.

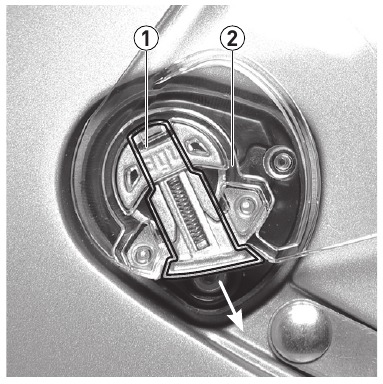

VERWIJDEREN

Voorwaarde: het vizier is in volledig geopende stand. Start de handeling aan de rechterkant van het mechanisme.

• Trek de veersluitingshendel (1; pijl) naar beneden en beweeg het vizier weg (2) van de schaal.
• Herhaal dezelfde handeling aan de linkerkant van het vizier mechanisme.

→ Nu is het vizier losgemaakt en verwijderbaar.

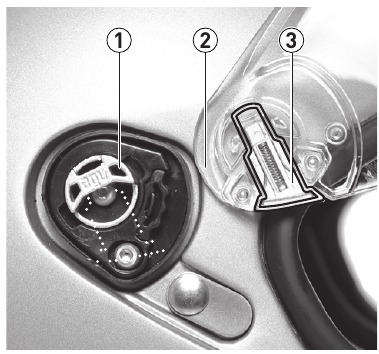

INSTALLATIE

Voorwaarde: start de handeling aan de rechterkant van het vizier mechanisme.

• Draai de metalen bewegingsgeleider (1) zodat deze in de volledig geopende stand staat.
• Plaats het vizier (2) op het bevestigingsmechanisme en sluit, door de veerhaakhendel (3) te activeren, het vizier in de juiste positie.
• Herhaal de vorige handelingen aan de linkerkant van het vizier mechanisme.

→ Het vizier is nu vastgemaakt. Controleer de juiste rotatie in de verschillende posities (zie paragraaf WERKSTANDEN).

REINIGEN

Voor een optimale reiniging verwijdert u het vizier van de helm en reinigt u het met een zachte doek die is bevochtigd met lauw water: als het vizier erg vuil is, voeg dan wat neutrale zeep toe aan het water.

Spoel het vizier af onder stromend water en droog het door het af te deppen met een zachte doek. Niet drogen door te wrijven.

Let op! De reiniging is gemakkelijker en effectiever wanneer deze direct na gebruik wordt gedaan.

Gebruik nooit benzine, benzeen, glasreinigers, schuurmiddelen of chemische oplosmiddelen, omdat deze de eigenschappen van het vizier kunnen aantasten. Gebruik geen scherpe of puntige voorwerpen om bezinksel van het vizier te verwijderen. Droog het vizier niet op warmtebronnen.

ANTI-CONDENSLENS VAN HET MERK PINLOCK®

De Pinlock^® anti-condenslens, gemaakt van plastic materiaal dat vocht kan absorberen, beperkt het ontstaan van aantasting door een isolerende en luchtdichte kamer te creëren die het gezichtsveld niet in gevaar brengt.

De anti-condensapparaten vertragen de vorming van condensatie, maar garanderen niet dat het fenomeen zich niet voordoet: in aanwezigheid van een dergelijk apparaat zal de tijd van het verschijnen van aantasting langer zijn. Dus in extreme omgevingsomstandigheden kan het vizier aantasten.

Het gebruik van een Pinlock^®-lens wordt altijd aanbevolen bij een luchttemperatuur lager dan 20 °C en/of bij een hogere vochtigheid dan 70% en/of in geval van regen.

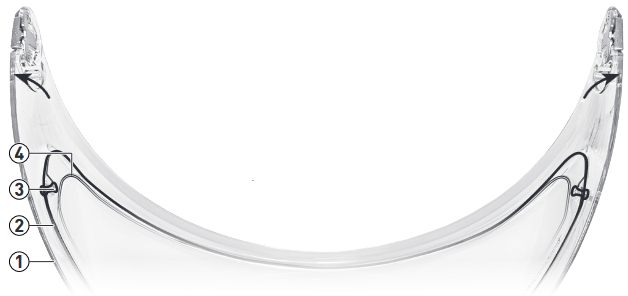

INSTALLATIE

Voorwaarde: het vizier is van de helm verwijderd en is goed schoongemaakt. De lens wordt op het binnenoppervlak van het vizier geplaatst, georiënteerd met de siliconen pakking in contact met het vizier.

• Vergroot het vizier (1) enigszins door de uiteinden (pijlen) vast te houden.
• Zet de lens (2) vast op de pinnen (3) van het vizier; eerst aan de ene kant, dan aan de andere kant.
• Zorg ervoor dat de siliconen pakking (4) van de lens perfect over de gehele lengte aan het vizier hecht.

→ Verwijder de beschermfolie van de lens en installeer het vizier op de helm (zie paragraaf VERWIJDEREN).

VERWIJDEREN

Voorwaarde: het vizier is van de helm verwijderd (zie paragraaf MICRO-OPENING).

• Vergroot het vizier (1) enigszins door de uiteinden (pijlen) vast te houden.
• Til de lens (2) op door in te werken op het onderste centrale deel, zodat deze loskomt van de pinnen (3) die u op het vizier vindt; eerst van de ene kant, dan van de andere kant.

→ De lens is nu losgemaakt. Verwijder deze.

De lens van het merk Pinlock^® moet met zorg worden behandeld en zonder de hulp van gereedschap dat het oppervlak kan bekrassen of schuren.

REINIGEN

Gebruik voor het reinigen van de lens van het merk Pinlock^® een milde vloeibare zeep en een zachte doek die is bevochtigd met lauw water. Voordat u hem weer installeert, is het noodzakelijk om hem minstens een dag perfect te laten drogen. Niet drogen door te wrijven.

Gebruik geen schurende gereedschappen of agressieve producten die ammoniak of alcohol bevatten voor het reinigen.

DE WANGKUSSENS

Het binnenste gedeelte van de K6 S-helm bestaat uit: twee laterale wangkussens die met elkaar verbonden zijn door de nekrol, het bovenste kroonkussen, de windbeschermer en de kinbandhoes. Deze onderdelen zijn afzonderlijk uitneembaar.

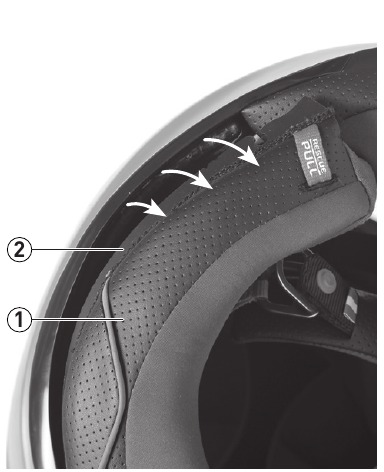

VERWIJDERING

Voorwaarde: ga in een zittende positie zitten en leg de helm ondersteboven op uw knieën. Begin de handeling aan de rechterkant.

• Trek aan het wangkussen (1) en verwijder het (pijlen) totdat de plastic bevestigingsband (2) los is van zijn koppelplaats tussen de schaal en het interne polystyreen.
• Maak het wangkussen los van de schaal door de 3 automatische knopen (4, afbeelding hieronder) los te maken waarmee het aan het polystyreen is bevestigd.
• Herhaal de vorige handelingen aan de andere kant.
• Verwijder de kinband uit de behuizing van het wangkussen.

→ De wangkussens zijn nu los en kunnen worden verwijderd.

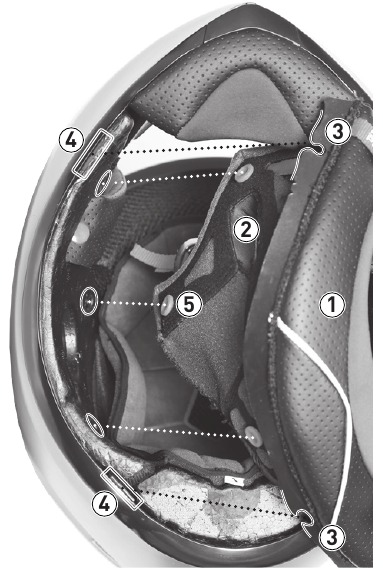

INSTALLATIE

Voorwaarde: ga in een zittende positie zitten en leg de helm ondersteboven op uw knieën. Begin de handeling aan de rechterkant.

• Beweeg het wangkussen (1) dicht naar de binnenkant van de schaal.
• Plaats de kinband in de daarvoor bestemde behuizing (2) op de wangkussens.
• Plaats de bevestigingsband van de wangkussens tussen de buitenschaal en het interne polystyreen, en zet de gevormde rand (3) vast aan de twee rode clips (4).

Let op! Het is raadzaam om eerst het achterste deel van de wangkussens vast te zetten en dan het voorste.

• Zet de wangkussens vast aan de schaal door de 3 automatische knopen (5) vast te maken die deze aan het interne polystyreen bevestigen.
• Herhaal de vorige handelingen aan de andere kant.

→ Controleer of het wangkussen stevig vastzit.

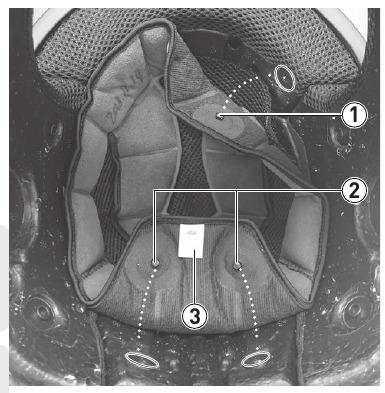

HET KROONKUSSEN

VERWIJDERING

Voorwaarde: ga in een zittende positie zitten en leg de helm ondersteboven op uw knieën.

• Maak de twee automatische knopen aan de voorkant (1) en de twee aan de achterkant (2) los.

→ Het kroonkussen is los van het polystyreen en kan nu worden verwijderd.

Voordat u het kroonkussen verwijdert, moet u ervoor zorgen dat de automatische knopen zijn losgemaakt om te voorkomen dat de textieldelen losraken.

Let op! Het verwijderen van het kroonkussen is eenvoudiger als de wangkussens en de windbeschermer al van de helm zijn verwijderd.

INSTALLATIE

Voorwaarde: ga in een zittende positie zitten en leg de helm ondersteboven op uw knieën.

• Plaats het kroonkussen in de schaal en richt het correct uit met het witte label (3) naar het achterste deel van de helm.
• Zet de twee automatische knopen aan de voorkant (1) en de twee aan de achterkant (2) vast.

→ Het kroonkussen is nu aan de schaal bevestigd.

Let op! De installatie van het kroonkussen is eenvoudiger als de wangkussens en de windbeschermer eerder van de helm zijn verwijderd.

DE WINDBESCHERMER

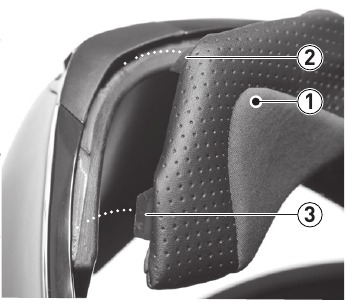

VERWIJDERING

Voorwaarde: ga in een zittende positie zitten en leg de helm ondersteboven op uw knieën.

• Trek de windbeschermer eruit door deze in het midden (1) vast te houden.
• Verwijder de centrale bevestigingstand (2) en de 2 laterale (3), één aan de rechterkant en één aan de linkerkant.

INSTALLATIE

Voorwaarde: ga in een zittende positie zitten en leg de helm ondersteboven op uw knieën.

• Houd de windbeschermer in het midden (1) vast.
• Maak hem vast aan de schaal door de centrale bevestigingstand (2) en vervolgens de twee laterale in te brengen.

HET REDDINGS TREKSYSTEEM

Alleen te gebruiken in geval van nood na een ongeval. Met het RPS kunnen de wangkussens snel worden verwijderd door de hulpdiensten.

Het mechanisme werkt dankzij twee rode veters die onder de wangkussens zijn geplaatst en zijn verbonden met de snelontgrendelingsknoppen waarmee de wangkussens aan het interne polystyreen zijn bevestigd. Door aan de veters te trekken, worden de knopen losgemaakt, waardoor de wangkussens kunnen worden verwijderd zonder dat de helm eerst van het hoofd van de gebruiker hoeft te worden gehaald.

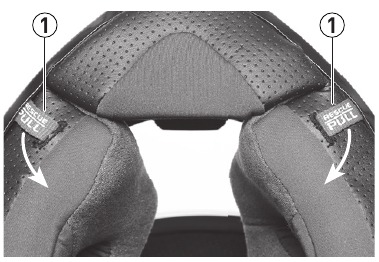

ACTIVERING

Voorwaarde: de helmdrager ligt op de grond in rugligging.

• Knip of maak het retentiesysteem los.
• Trek aan de twee rode veters (1) – eerst de ene, dan de andere – totdat u merkt dat de automatische knopen loskomen.

→ De wangkussens zijn nu losgemaakt van de helm en kunnen worden verwijderd.

Verwijder de wangkussens voorzichtig en beweeg het hoofd van de gebruiker zo min mogelijk.
Trek nooit aan de rode noodveters tijdens het rijden.
Verwijder de wangkussens niet met behulp van het RPS om het onderhoud uit te voeren.
Gebruik alleen originele AGV-wangkussens.
Gebruik het RPS alleen in geval van nood.

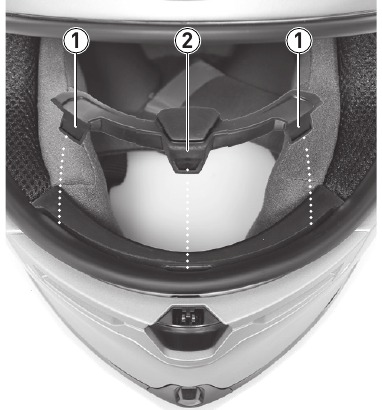

DE ADEMDEFLECTOR

VERWIJDERING

Voorwaarde: ga in een zittende positie zitten en leg de helm op uw knieën.

• Pak de ademdeflector vast en verwijder deze uit de behuizing, maak eerst de laterale bevestigingstanden (1) los en vervolgens de centrale (2).

INSTALLATIE

Voorwaarde: ga in een zittende positie zitten en leg de helm op uw knieën.

• Klik de ademdeflector in de behuizing, steek eerst de centrale bevestigingstand (2) in en vervolgens de laterale (1).

DE KINBANDHOES

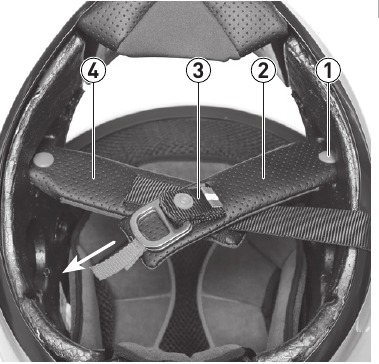

VERWIJDERING

Let op! Het verwijderen van de voering is eenvoudiger als de wangkussens eerder van de helm zijn verwijderd.

Voorwaarde: ga in een zittende positie zitten en leg de helm ondersteboven op uw knieën.

• Maak de rode automatische knoop (1) los waarmee de kinbandhoes (2) aan het retentiesysteem (3) is bevestigd.
• Verwijder de kinbandhoes van de veter van het retentiesysteem (pijl).
• Herhaal de vorige handelingen op de andere strook van het retentiesysteem (4).

INSTALLATIE

Voorwaarde: ga in een zittende positie zitten en leg de helm ondersteboven op uw knieën.

• Plaats de veter van het retentiesysteem (3) in de kinbandhoes (2).
• Klem de veter van het retentiesysteem aan de kinband vast met behulp van de specifieke rode automatische knoop (1).
• Herhaal de vorige handelingen op de andere strook van het retentiesysteem (4).

DE LUCHTUITLATEN

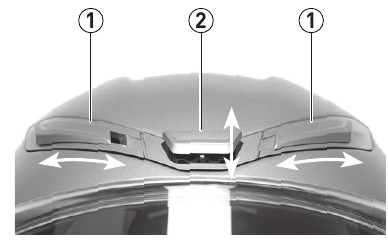

VOORSTE LUCHTUITLATEN

Voorwaarde: draag de helm en controleer de locatie van de drie bovenste luchtuitlaten en hun aandrijving.

• Om de laterale luchtuitlaten (1) te openen, beweegt u de schuifregelaars naar achteren. Om ze te sluiten, beweegt u ze naar voren.
• Om de centrale bovenste luchtuitlaat (2) te openen, beweegt u de schuifregelaar omhoog. Om deze te sluiten, beweegt u deze omlaag.

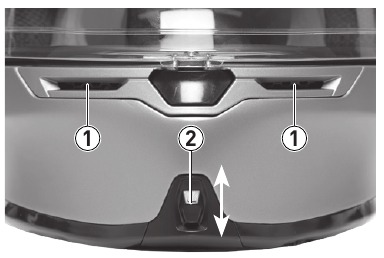

KIN LUCHTUITLATEN

Voorwaarde: draag de helm en controleer de locatie van de twee kinluchtuitlaten en hun aandrijving.

• Om de kinluchtuitlaten (1) te openen, beweegt u de schuifregelaar (2) omlaag.
• Om de kinluchtuitlaten te sluiten, beweegt u de schuifregelaars omhoog.

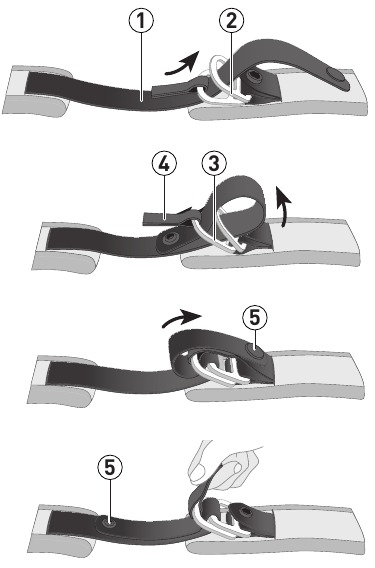

HET RETENTIESYSTEEM

SLUITING

Lees voor een veilige aanscherping van het retentiesysteem de informatie in het document Veiligheidswaarschuwing.

Voorwaarde: de helm wordt gedragen en het retentiesysteem is los.

• Steek de kinbandveter (1) in de twee D-ringen (2).
• Steek de kinband opnieuw door de binnenste ring (3). Trek dus aan de laatste rode veter (4) totdat u voelt dat de band tegen uw onderkaak zit.
• Vouw de kinband dubbel en zet de automatische knoop (5) vast die het wapperen voorkomt.

→ Controleer of de helm stevig op het hoofd vastzit.

OPENING

Voorwaarde: de helm wordt gedragen en het retentiesysteem is vastgemaakt.

• Maak de automatische knoop (5) los die het wapperen voorkomt.

→ Maak met behulp van de laatste rode veter de kinband los door deze uit de ringen te verwijderen.

SMEEROLIE VOOR VIZIERMECHANISME

Het aanbrengen van de meegeleverde siliconenolie voorkomt corrosie en storende kraakgeluiden.

Voorwaarde: plaats de helm op een van de twee zijkanten op een vlakke ondergrond.

• Breng een matige hoeveelheid olie aan op het viziermechanisme.
• Verwijder overtollige olie met een doek.

Bij contact met de huid wassen met veel water en zeep. Bij contact met de ogen spoelen met veel water en een arts raadplegen. Raadpleeg een arts bij inslikken. In geval van inademing, adem in de open lucht. Vermijd blootstelling aan zonlicht, bewaar het op een droge plaats en bij een temperatuur onder 50°C. Buiten bereik van kinderen bewaren.

Voorkom dat het product in de grond/ondergrond terechtkomt. Voorkom dat het product in oppervlaktewater en/of in het riool terechtkomt. Bewaar verontreinigd waswater en verwijder het. Informeer bij penetratie in waterlopen, bodem of rioolstelsel de verantwoordelijke instanties. Geschikt materiaal voor opvang: absorberend, organisch en zandmateriaal. Gooi de container niet in het milieu.
