Sonoff TRVZB Handleiding

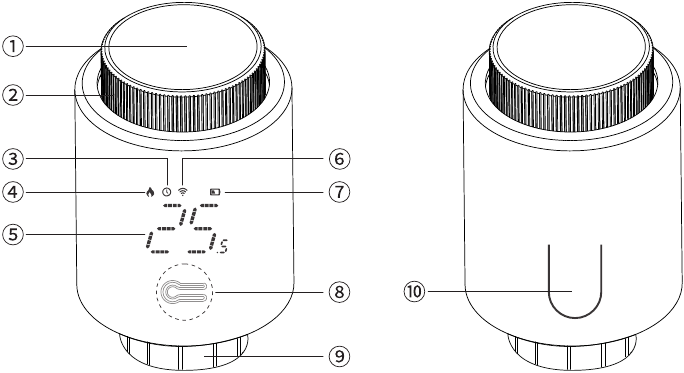

Productintroductie

Verwijder de oude thermostaatkraan en controleer of een ventieladapter nodig is. Scan vervolgens de QR-code of voer de URL in om de ventieladapter te selecteren.

https://sonoff.tech/product-review/tutorial/adapter-selection-guide/

1. Middelste knop
2. Draaibare knop
3. Auto
4. Verwarming
5. Doeltemperatuur
6. Internetverbinding
7. Batterij bijna leeg
8. Configuratiesleutel (onder de afneembare schaal)
9. Interface verwarmingsventiel
10. Vergrendeling batterijklep

Schermweergave en introductie

Schermweergave	Introductie
	Vensteropeningsdetectiefunctie Het apparaat identificeert automatisch of het venster is geopend nadat u de app-interface hebt geopend om de vensteropeningsdetectie-functie in te schakelen. Wanneer koude lucht wordt gedetecteerd en de temperatuur binnen 4,5 minuten meer dan 1,5 ºC daalt, wordt de vensteropeningsfunctie ingeschakeld. Naast het inschakelen van de functie, toont het scherm "" en is de temperatuur ingesteld op 12 ºC. Opmerking: Nadat de vensteropeningsfunctie is ingeschakeld, schakelen de volgende bewerkingen de vensteropeningsfunctie uit. Temperatuurinstelling in App of op apparaat. Temperatuur stijgt binnen 4,5 minuten met meer dan 1,5 ºC. Binnen 30 minuten geen bewerking in App of op apparaat.
	Anti-verkalkingsfunctie De temperatuurregelklep voert elke maandag om 12:00 uur een routineuze calciumverwijderingsbewerking uit om verkalking van de klep te voorkomen. Tijdens de bewerking toont het scherm "".
	Kinderslotfunctie Druk 3 seconden op de "Middelste knop", waarna het scherm "" toont, met kinderslot ingeschakeld. Nadat het scherm is vergrendeld, drukt u 3 seconden op de "Middelste knop", waarna de "" op het scherm verdwijnt, met kinderslot uitgeschakeld.
	Wanneer in de winter geen verwarming nodig is, draait u de knop tegen de klok in () naar het "" pictogram, waarna de klep van het apparaat wordt gesloten en de antivriesfunctie wordt ingeschakeld. Opmerking: Nadat de antivriesfunctie is ingeschakeld wanneer de kamertemperatuur lager is dan 5 ºC, wordt de functie ingeschakeld om te voorkomen dat de radiator wordt beschadigd door bevriezing. De functie wordt uitgeschakeld wanneer de kamertemperatuur hoger is dan 7 ºC.
	Batterij bijna leeg (Batterij moet binnen 1 week worden vervangen door een nieuwe)

Functies

Met de SONOFF Thermostatische Radiatorkraan kunt u de gewenste temperatuur nauwkeuriger regelen en bereiken. Het maakt bediening op afstand en timing mogelijk. De vensteropeningsdetectiefunctie helpt u energie te besparen en extra energieverspilling te voorkomen. De bijpassende adapters kunnen op bijna elk ventiel worden geïnstalleerd.

• Bediening op afstand
• Slimme timing
• Nauwkeurige temperatuurregeling
• Historische gegevensregistratie
• Kinderslot
• Open vensterdetectie

Koppelingsproces

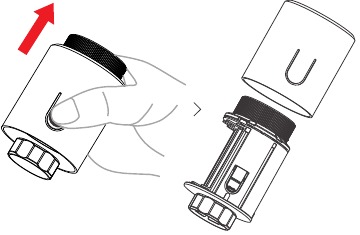

Het apparaat inschakelen

1. Druk op de vergrendeling van het batterijcompartiment terwijl u de schaal eruit haalt.

2. Plaats de batterij.

3. Na het inschakelen toont het scherm "" en knippert.

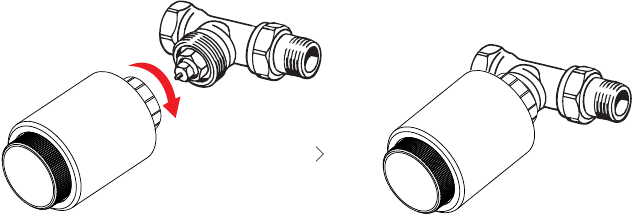

Apparaatinstallatie

Wanneer "" stopt met knipperen, installeert u het apparaat op de ventielinterface.

Als het scherm " " of " " toont, druk dan op de middelste knop en "" wordt opnieuw weergegeven.

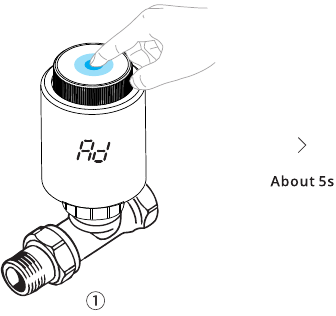

Apparaatfoutopsporing

Druk kort op de middelste knop en " " knippert (Afbeelding 1).

Wacht ongeveer 5 seconden en het apparaat toont de initialisatie-interface (Afbeelding 2),

wat betekent dat de foutopsporing is voltooid.

Download de eWeLink-app en voeg de SONOFF Zigbee-gateway toe

Het apparaat kan werken met andere gateways die het Zigbee 3.0 draadloze protocol ondersteunen. Gedetailleerde informatie is in overeenstemming met het eindproduct.

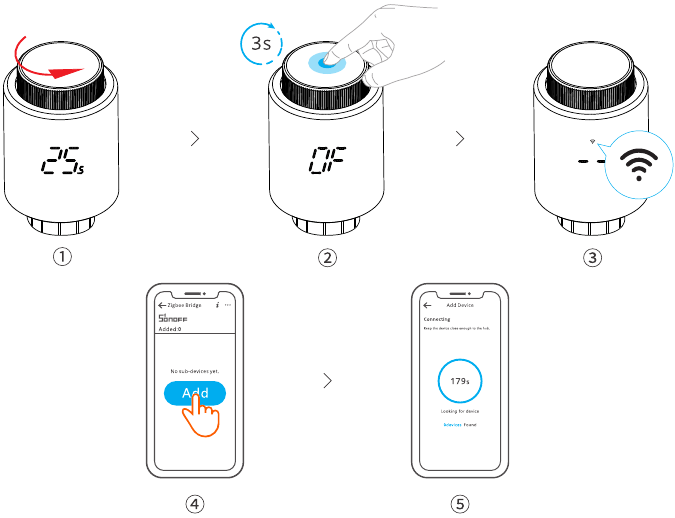

Het apparaat toevoegen aan de Zigbee-gateway

Draai in de handmatige modus de knop tegen de klok in. Wanneer het scherm "" toont, houdt u de middelste knop 3 seconden ingedrukt en het schermpictogram "" knippert. Nu gaat het apparaat naar de koppelingsmodus, open de app en voeg het apparaat toe op de startpagina van de gateway.

Als het apparaat niet binnen 3 minuten na het betreden van de koppelingsmodus met de gateway kan worden gekoppeld, verlaat het apparaat de koppelingsstatus. Als u opnieuw wilt koppelen, houdt u de middelste knop 3 seconden ingedrukt totdat het pictogram " " knippert wanneer het scherm "" toont.

Temperatuurregelmodus

Het apparaat ondersteunt de automatische modus en de handmatige modus. Druk kort op de "Middelste knop" om tussen de twee modi te schakelen.

Automatische modus:
Wanneer "" op het scherm wordt weergegeven, betekent dit dat de automatische modus is ingeschakeld (Afbeelding 1),

Handmatige modus:
Wanneer "" van het scherm verdwijnt, betekent dit dat de handmatige modus is ingeschakeld (Afbeelding 2).

De bewerking voor het koppelen van apparaten moet in de handmatige modus worden uitgevoerd.

Schermweergave rotatie

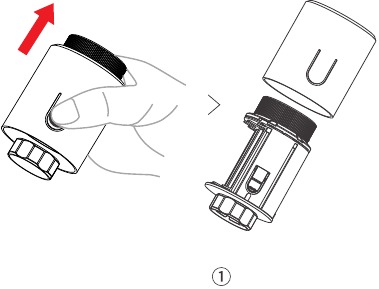

1. Verwijder de schaal,

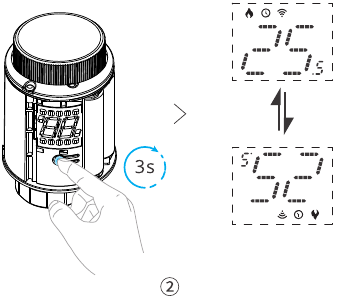

2. Druk 3 seconden op "Configuratiesleutel" om de richting van de schermweergave te wijzigen.


Specificaties

Model	TRVZB
Ingang	4,5 V (3x1,5 V AA-batterijen)
Batterijmodel	1,5 V LR6 Alkaline AA-batterij
Draadloze verbinding	Zigbee 3.0
Draadverbinding	M30x1,5 mm
Temperatuurinstellingsbereik	4 ºC-35 ºC
Werktemperatuur	-10 ºC ~ 50 ºC
Werkvochtigheid	5%-95% RH niet-condenserend
Kleur	Wit
Materiaal behuizing	PC
Productafmetingen	59,4 x 59,4 x 95 mm
Ontkoppelingsmiddel	Type 1.B
Vervuilingsgraad	2
Nominale impulsspanning	500 V

Foutcodes, problemen en oplossingen

Foutcode	Probleem	Oplossing
	Abnormale temperatuursensor	Neem contact op met het personeel van de aftersales
	Trage ventielwerking	Controleer de installatiestatus en het verwarmingsventiel
	Buitensporig breed aanpassingsbereik	Controleer of de temperatuurregelaar is bevestigd
	Buitensporig klein aanpassingsbereik	Controleer het verwarmingsventiel
	Batterij is leeg	Vervang de batterij
	Geen ventiel gedetecteerd	Controleer of het ventiel is geïnstalleerd

Fabrieksinstellingen herstellen

Houd de "Middelste knop" langer ingedrukt en plaats tegelijkertijd batterijen, waarna het scherm "" toont en 3 seconden knippert. Daarna wordt het apparaat teruggezet naar de fabrieksinstellingen en automatisch opnieuw opgestart.

Alle eerdere instellingen worden verwijderd nadat het apparaat is teruggezet naar de fabrieksinstellingen.

Service e-mail: support@itead.cc

Website: sonoff.tech

Referenties

• https://sonoff.tech/product-review/tutorial/adapter-selection-guide/
• SONOFF Official Homepage| Smart Home automation SONOFF Official

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Sonoff TRVZB Handleiding
