Quooker Scale Control Handleiding

Inleiding

Hoe de Quooker Scale Control werkt

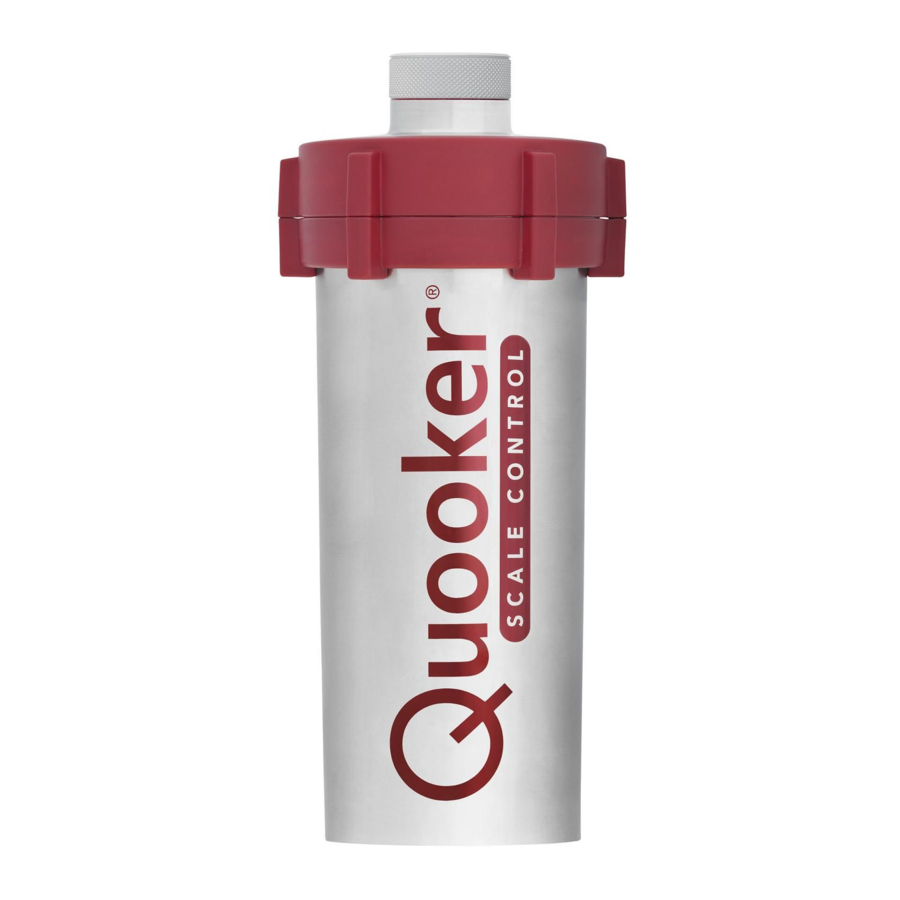

De Scale Control vermindert de hardheid van het water, waardoor kalkaanslag in het Quooker-reservoir wordt voorkomen. De Scale Control verlengt de levensduur van uw Quooker aanzienlijk en verbetert de smaak van Quooker-water. De Scale Control bestaat uit een cartridge in een drukbestendige container. Wanneer water door de cartridge stroomt, wordt de waterhardheid verminderd door een ionenwisselingshars. De cartridge moet na een bepaalde periode worden vervangen. Deze periode is afhankelijk van de hoeveelheid water die door de Quooker stroomt en de hardheid van dat water. Vervang de cartridge aan het einde van de levensduur voor een continu optimale prestatie.

Als er nog geen Quooker is geïnstalleerd
We raden u aan om eerst uw Quooker-reservoir en -kraan te installeren aan de hand van de installatiehandleiding van het Quooker-reservoir. Zodra dit is geïnstalleerd, gaat u verder met de installatie van de Scale Control aan de hand van deze handleiding.

Levensduur van de cartridge
De Scale Control-cartridge moet periodiek worden vervangen, afhankelijk van de hardheid van uw water en de hoeveelheid gebruikt water. Tijdige vervanging van uw cartridge voorkomt kalkaanslag in uw Quooker-systeem. De meegeleverde Scale Control-meter geeft een alarm wanneer de Scale Control-cartridge moet worden vervangen. Om de meter in te stellen, bepaalt u eerst uw waterhardheid met de meegeleverde testkit voor totale hardheid. Zodra dit is gebeurd, stelt u de meegeleverde Scale Control-meter in en sluit u deze aan op uw Quooker-reservoir.

Technische specificaties

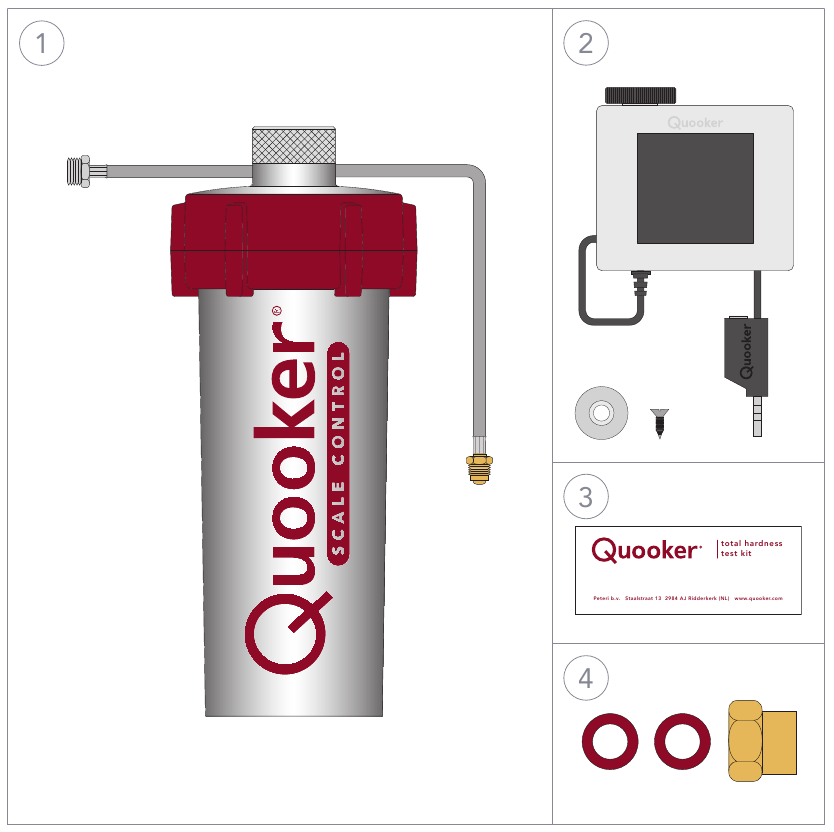

Inhoud van de verpakking

1. Scale Control
2. Scale Control-meter, metalen ring, schroef en sticker
3. Testkit voor totale hardheid
4. Verloopstuk en vezelringen

Installeren met PRO3

• Volg de onderstaande stappen voor het installeren van de Scale Control met een Quooker PRO3- of PRO7-reservoir.
• De 'Q' bovenop het reservoir is de aan/uit-schakelaar.

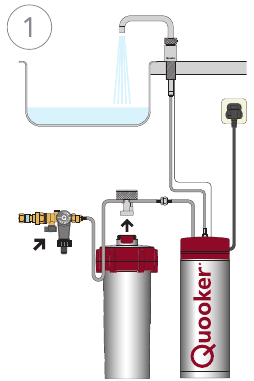

1. Loskoppelen
   Schakel het reservoir uit, maar trek de stekker er niet uit. Open de kokendwaterkraan tot het water koud is. Sluit de stopkraan op de inlaatcombinatiekraan. Sluit de kraan. Koppel de inlaatslang van het reservoir los van de inlaatcombinatiekraan.

2. Aansluiten
   Koppel de kop los door aan de geribbelde knop bovenop de Scale Control te draaien. Sluit het verloopstuk aan op de inlaatcombinatiekraan met de meegeleverde vezelring. Sluit de inlaatslang (lang) van de Scale Control aan op het verloopstuk. Sluit de uitlaatslang (kort) van de Scale Control aan op de inlaatslang van het reservoir met de vezelring.

3. Positioneren
   Plaats de Scale Control in de keukenkast. Zorg ervoor dat de grepen van de deksel en de container op elkaar zijn uitgelijnd. Schroef de kop stevig in de deksel van de Scale Control.

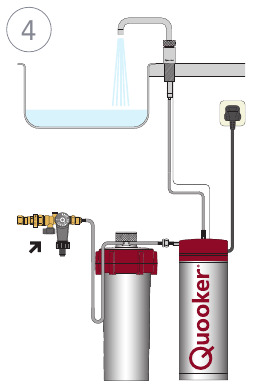

4. Spoelen
   Open de stopkraan en de kokendwaterkraan tot het water helder is. Schakel het reservoir in. De Quooker is klaar voor gebruik zodra het water is opgewarmd.


Installeren met COMBI

• Volg de onderstaande stappen voor het installeren van de Scale Control met een QuookerCOMBI-reservoir.
• De 'Q' bovenop het reservoir is de aan/uit-schakelaar.

1. Loskoppelen
   Schakel het reservoir uit, maar trek de stekker er niet uit. Open de kokendwaterkraan tot het water koud is. Sluit de stopkraan op de inlaatcombinatiekraan. Sluit de kraan. Koppel de inlaatslang van het reservoir los van de mengkraan.

2. Aansluiten
   Koppel de kop los door aan de geribbelde knop bovenop de Scale Control te draaien. Sluit de inlaatslang (lang) van de Scale Control aan op de mengkraan.
   Sluit de uitlaatslang (kort) van de Scale Control aan op de inlaatslang van het reservoir met het meegeleverde verloopstuk en de vezelring.

3. Positioneren
   Plaats de Scale Control in de keukenkast. Zorg ervoor dat de grepen van de deksel en de container op elkaar zijn uitgelijnd. Schroef de kop stevig in de deksel van de Scale Control.

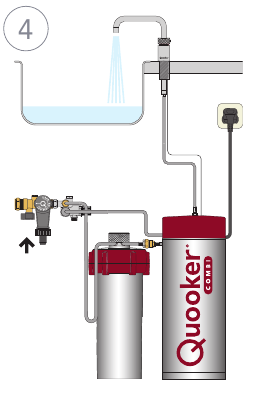

4. Spoelen
   Open de stopkraan en de kokendwaterkraan tot het water helder is. Schakel het reservoir in. De Quooker is klaar voor gebruik zodra het water is opgewarmd.


Installeren met COMBI+

• Volg de onderstaande stappen voor het installeren van de Scale Control met een QuookerCOMBI+-reservoir.
• De 'Q' bovenop het reservoir is de aan/uit-schakelaar.

1. Loskoppelen
   Schakel het reservoir uit, maar trek de stekker er niet uit. Open de kokendwaterkraan tot het water koud is. Sluit de stopkraan op de inlaatcombinatiekraan. Sluit de kraan. Koppel de inlaatslang van het reservoir los van de inlaatcombinatiekraan.

2. Aansluiten
   Koppel de kop los door aan de geribbelde knop bovenop de Scale Control te draaien. Sluit de inlaatslang (lang) van de Scale Control aan op de verloopmof op de inlaatcombinatiekraan.
   Sluit de uitlaatslang (kort) van de Scale Control aan op de inlaatslang van het reservoir met het meegeleverde verloopstuk en de vezelring.

3. Positioneren
   Plaats de Scale Control in de keukenkast. Zorg ervoor dat de grepen van de deksel en de container op elkaar zijn uitgelijnd. Schroef de kop stevig in de deksel van de Scale Control.

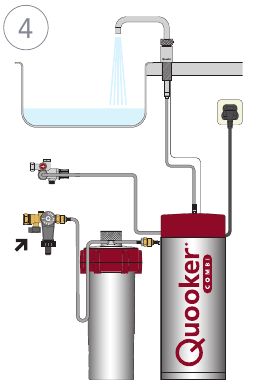

4. Spoelen
   Open de stopkraan en de kokendwaterkraan tot het water helder is. Schakel het reservoir in. De Quooker is klaar voor gebruik zodra het water is opgewarmd.


Scale Control-meter installeren

• Wanneer u een reservoir heeft dat van vóór 2018 is, gaat u eerst verder met de installatiehandleiding van de flowmeter. Als u de flowmeter nog niet heeft ontvangen, neem dan contact op met Quooker via 0207 9233355.

1. Kraan aansluiten
   Haal de jackplug van de kraan uit het reservoir en steek deze in de jackplug van de Scale Control-meter.

2. Scale Control-meter aansluiten
   Steek de jackplug van de Scale Control-meter in een van de sockets aan de bovenkant van de achterkant van het reservoir.

3. Metalen ring monteren
   Monteer de meegeleverde ring in de keukenkast met behulp van de meegeleverde schroef.

4. Scale Control-meter monteren
   Bevestig de Scale Control-meter met behulp van de geïntegreerde magneet aan de gemonteerde metalen ring. Bevestig de meegeleverde sticker aan de binnenkant van de kast naast de Scale Control-meter.


Levensduur van de cartridge bepalen

• Test uw waterhardheid met de testkit voor totale hardheid, zoals hieronder beschreven, om de verwachte levensduur van de cartridge te bepalen.
• Zorg ervoor dat de Scale Control optimaal werkt door de waterhardheid van het koude leidingwater te vergelijken met de waterhardheid van het Quooker-reservoir. De tweede waarde zou lager moeten zijn.

1. Reageerbuis vullen
   Haal de reageerbuis uit de doos. Neem een watermonster uit de koudwatertoevoer. Spoel de testfles uit met dit watermonster en vul tot de 5 ml-markering.

2. Reagens toevoegen
   Voeg het reagens langzaam druppel voor druppel toe, terwijl u zachtjes wervelt om het water te mengen. Tel het aantal druppels dat nodig is om de rode kleur van de oplossing groen te laten worden.

3. Waterhardheid bepalen
   Eén druppel van het reagens is equivalent aan 1,0°dH (hardheidsgraad) – Als er bijvoorbeeld 9 druppels nodig zijn om het monster groen te laten worden, betekent dit dat uw water een waterhardheid heeft van 9°dH.


Scale Control-meter instellen

• Activeer de Scale Control-meter in eerste instantie door op het wiel te drukken totdat het scherm oplicht.

1. Scale Control-meter activeren
   Activeer de Scale Control-meter in eerste instantie door op het wiel te drukken totdat het scherm oplicht.

2. Waterhardheid instellen
   Draai en druk op het wiel om de waterhardheid in te voeren (gevonden met behulp van de stappen in deel C). Druk nogmaals op het wiel om te bevestigen.

3. Reservoirtype instellen
   Draai nogmaals aan het wiel om het vermogen (in kW) in te stellen in overeenstemming met het type reservoir dat u heeft (zie onderstaande tabel). Druk op het wiel wanneer de juiste waarde is gemarkeerd. Druk nogmaals om te bevestigen.


De cartridge vervangen

• De cartridge moet worden vervangen voordat deze verzadigd raakt.
• Als het alarm afgaat en u nog niet klaar bent om de Scale Control-cartridge te vervangen, drukt u eenmaal op het wiel op de Scale Control-meter om het alarm 72 uur uit te stellen.
• De Q-vormige knop bovenop het reservoir is de aan/uit-schakelaar.

1. Loskoppelen
   Schakel het reservoir uit, maar trek de stekker er niet uit. Open de kokendwaterkraan tot het water koud is. Sluit de stopkraan op de inlaatcombinatiekraan. Sluit de kraan. Koppel de kop los door aan de geribbelde knop bovenop de Scale Control te draaien. Verwijder de Scale Control uit de keukenkast.

2. Vervangen
   Schroef de deksel los en vervang de oude cartridge door een nieuwe. Schroef de deksel op de container totdat deze op zijn plaats klikt. Let op: Zorg ervoor dat de rode grepen van de deksel en de container op elkaar zijn uitgelijnd.

3. Positioneren
   Plaats de Scale Control in de keukenkast. Schroef de kop stevig in de deksel van de Scale Control.

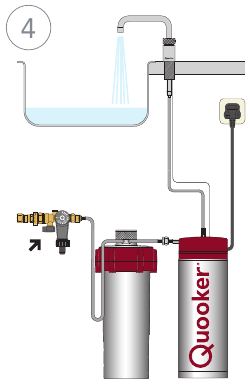

4. Spoelen
   Open de stopkraan en de kokendwaterkraan tot het water helder is. Schakel het reservoir in. De Quooker is klaar voor gebruik zodra het water is opgewarmd.

5. Scale Control-meter resetten
   Schakel de Scale Control-meter in door eenmaal op het wiel te drukken. Het display toont nu de resterende capaciteit. Draai aan het wiel om 'reset' te selecteren en druk om te bevestigen.
