Quooker Nordic, Fusion, Flex, Front, PRO3, COMBI, COMBI+ Handleiding

Geschikt voor alle Quooker-kranen en kokendwaterreservoirs.

Welkom bij de Quooker-familie. Lees deze handleiding voor de installatie. We gaan ervan uit dat de gebruiker van deze handleiding basiskennis heeft van techniek. Mocht u na het lezen van deze handleiding nog vragen hebben, neem dan contact op met de klantenservice van Quooker. Ons adres en telefoonnummer staan achterin deze handleiding. U kunt deze handleiding ook vinden op onze website quooker.co.uk.

Praktische achtergrondinformatie

Het Quooker-systeem bestaat uit een vacuümgeïsoleerd reservoir dat onder het aanrecht is aangesloten op de waterleiding en verbonden is met de Quooker-kraan. Uw Quooker-systeem kan worden uitgebreid met een CUBE, een koudwaterfilter, een Scale Control R en/of met accessoires zoals een zeepdispenser, een montagebeugel of een aan/uit-schakelaar. Meer informatie vindt u op onze website.

Installatiebeperkingen
Volg voor de installatie altijd de voorgeschreven methode in deze handleiding. De Quooker-kraan moet worden aangesloten volgens de plaatselijk geldende voorschriften. Het is niet toegestaan om het Quooker-systeem aan te sluiten op een omgekeerd osmosesysteem of een waterontharder met een pH-verlagende werking.

Veiligheid
De Quooker-kraan kan worden gebruikt door kinderen vanaf acht jaar en personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens, maar alleen als ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat. Informeer personen die niet bekend zijn met het Quooker-systeem over het veilige gebruik en de mogelijke gevaren die gepaard gaan met het gebruik van de kokendwaterkraan.

Let op: onjuist gebruik kan mogelijk leiden tot letsel of schade aan de gezondheid. Zorg ervoor dat kinderen de kraan niet als speelgoed gebruiken en laat kinderen het product niet zonder toezicht reinigen of onderhouden. Houd de stekker buiten bereik van kleine kinderen.

Het Quooker-systeem is geschikt voor huishoudelijk gebruik en gebruik in soortgelijke situaties, zoals: personeelskeukens in winkels, kantoren, boerderijen en andere commerciële gebouwen, en door hotels, motels, bed & breakfasts en andere residentiële accommodaties.

Vermijd het morsen van water op de stekker. Alleen een gekwalificeerde technicus mag een defecte stekker vervangen. Laat het reservoir eerst afkoelen voordat u de stekker uit het stopcontact haalt. De snelste manier om dit te doen is door het Quooker-reservoir uit te schakelen. Laat de stekker in het stopcontact zitten. Bedien vervolgens de kokendwaterkraan en sluit deze weer wanneer het water koud wordt.

U kunt deze handleiding ook vinden op onze website quooker.co.uk.

Technische specificaties

Kraan	Nordic single tap	Fusion, Flex en Nordic mengkraan	Front
Kraangat	32 mm	35 mm	35 mm
Aanbevolen temp. mengwater	Niet van toepassing	60°C	60°C
Kraanbasisring beschikbaar	ja	ja	nee
Reservoir	PRO3	COMBI	COMBI+
Voltage	230 V	230 V	230 V
Vermogen*	1600 W	2200W	2200 W
Inhoud	3 liter	7 liter	7 liter
Opwarmtijd*	15 minuten	20 minuten	20 minuten
Stand-by stroomverbruik*	10 W	10 W	10 W
Hoogte reservoir	47 cm	49 cm	49 cm
Vereiste werkhoogte	55 cm	57 cm	57 cm
Diameter reservoir	15 cm	20 cm	20 cm
Minimale waterdruk	200 kPa (2 bar)	200 kPa (2 bar)	200 kPa (2 bar)
Maximale waterdruk	600 kPa (6 bar)	600 kPa (6 bar)	600 kPa (6 bar)
Maximale werkdruk	800 kPa (8 bar)	800 kPa (8 bar)	800 kPa (8 bar)
Montagebeugel / beugel beschikbaar	ja	ja	ja
Stopkraan	elektrisch
HiTAC®waterfilter	Hoge temperatuur geactiveerde koolstof
Veiligheid	maximale temperatuur
	overdrukventiel 800 kPa (8 bar)
Energielabel van de Quooker COMBI en COMBI+
Vermeld capaciteitsprofiel		XXS
Energie-efficiëntieklasse voor waterverwarming		A
Energie-efficiëntie van waterverwarming		36%
Jaarlijks verbruik*		511 kWh/jaar
Temperatuurinstelling warm water van boiler		40 - 60°C

*Deze waarden zijn gemiddelden.

Volgens de Europese wet- en regelgeving met betrekking tot de energie-efficiëntie van huishoudelijke warmwaterapparaten, hebben de COMBI- en COMBI+-reservoirs een A-label. PRO3-reservoirs leveren alleen kokend water. De EU heeft geen richtlijn voor een energielabel voor kokendwaterreservoirs opgesteld. Deze reservoirs zijn echter net zo zuinig.

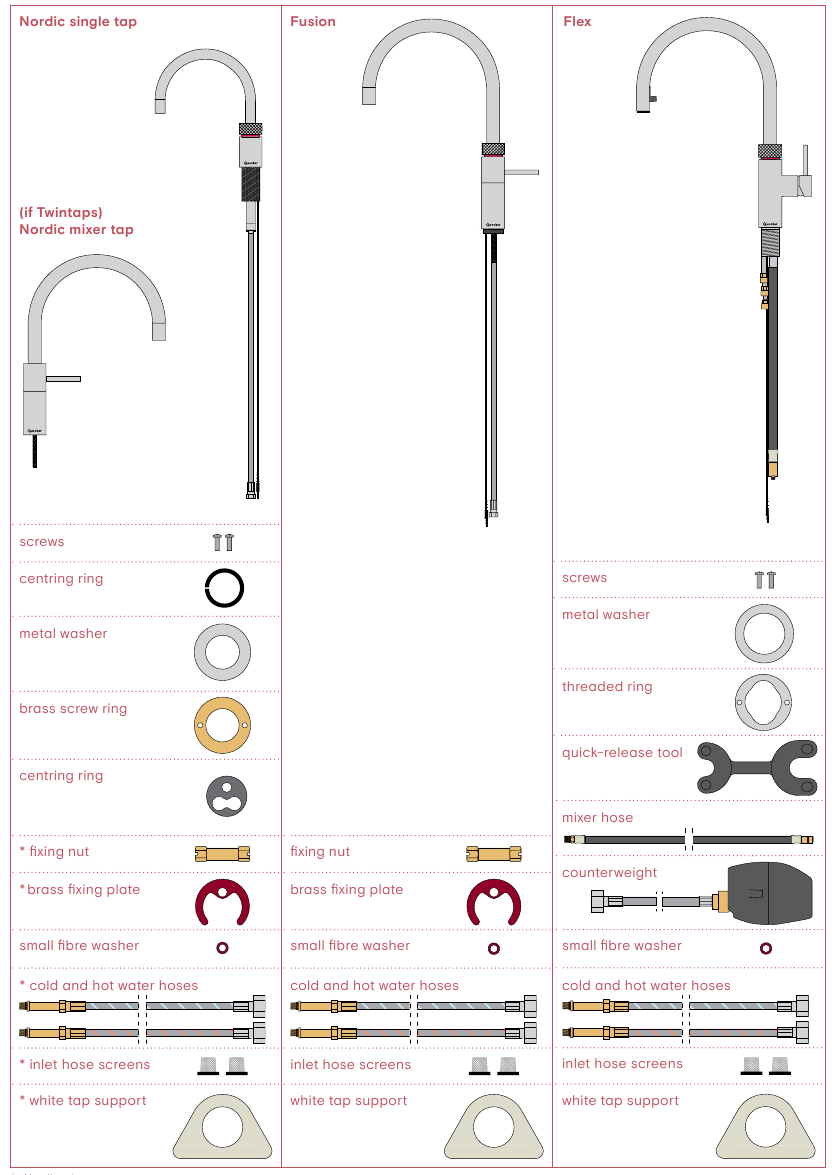

Inhoud van de verpakking

Vind uw kraan.

Front

schroeven

metalen sluitring

schroefdraadring

aeratortool*

kleine vezelring

inlaatslangzeefjes

witte kraansteun

* De aeratortool moet worden gebruikt voor het verwijderen en plaatsen van de perlator.

Inhoud van de verpakking
Identificeer uw reservoir.

PRO3	COMBI	COMBI+
		drukreduceerventiel
		verloopnippel
		verloopring
	terugslagklep	terugslagklep (niet installeren)*
	mengkraan	mengkraan inclusief terugslagklep
inlaatkoppelingen en vezelringen
	isolatiekraan	isolatiekranen
vezelringen
inlaat reduceerventiel	inlaat reduceerventiel	inlaat reduceerventiel
isolatiekraan	grote vezelring	grote vezelring
	inlaatslangzeefjes	inlaatslangzeefjes

* De terugslagklep hoeft niet te worden geïnstalleerd bij de installatie van een COMBI+.

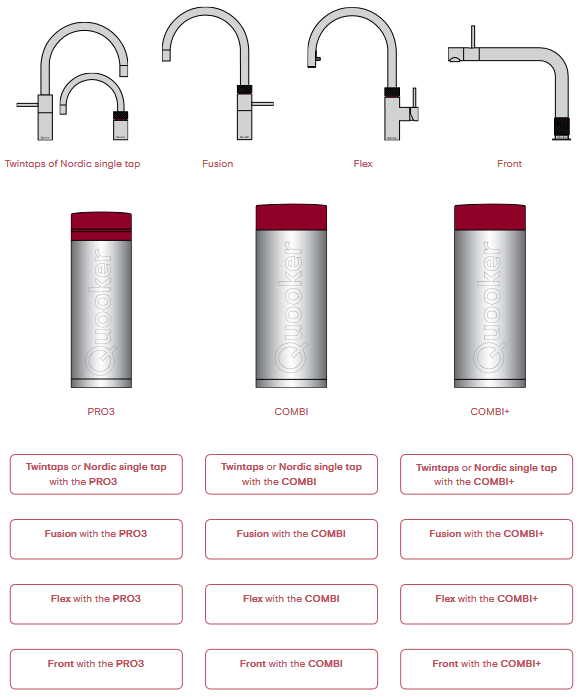

Het complete systeem in één oogopslag

Scrol naar uw kraan (bovenste helft) en reservoir (onderste helft) om de installatie van uw complete systeem weer te geven.

Twintaps of Nordic single tap met de PRO3

Twintaps of Nordic single tap
Benodigde extra benodigdheden: kruiskopschroevendraaier, steeksleutels maat 12 en 10.

De Nordic Twintaps bestaan uit een mengkraan en een kokendwaterkraan. Mocht u alleen een kokendwaterkraan willen aansluiten, sla dan de stappen voor de mengkraan over. De namen van de onderdelen zijn ook te vinden in de inhoud van de verpakking.

Installatie Nordic mengkraan (Twintaps)

• Gebruik in het geval van een kraangat groter dan 35 mm een geschikte kraanbasisring die verkrijgbaar is bij Quooker.
• Vervang de zwarte plastic fitting aan de onderkant van de kraan door de rubberen pakking alleen als er een kraangat van 32 mm in het werkblad zit.
• Schroef de meegeleverde koud- en warmwaterslang op de onderkant van de mengkraan. Draai vast met steeksleutel 10.
• Steek de kraan door het kraangat (aanbevolen: Ø 35 mm) in het werkblad.
• Plaats de witte kraansteun (alleen nodig voor een roestvrijstalen spoelbak of dun werkblad < 10 mm) en de hoefijzervormige messing bevestigingsplaat rond de slangen.
• Draai de moer op de schroefdraad aan de onderkant van de kraan. Handvast aandraaien.
• Draai de kraan zo dat het logo naar voren wijst.
• Draai de bevestigingsmoer vast met steeksleutel 12.

Installatie Nordic single tap (kokendwaterkraan)

• Plaats de meegeleverde centreerring rond de onderkant van de kraan alleen als er een kraangat van 35 mm of groter in het werkblad zit.
• Steek de kraan door het kraangat (aanbevolen: Ø 32 mm) in het werkblad.
• Plaats eerst de metalen ring en vervolgens de schroefdraadring rond de schroefdraad aan de onderkant van de kraan. Handvast aandraaien.
• Draai de schroeven losjes in de schroefdraadring, maar draai ze nog niet vast.
• Draai de kraan zo dat het logo naar voren wijst.
• Draai de schroeven vast.

PRO3
Benodigde extra benodigdheden: waterpomptang, steeksleutels 12, 14, 19, 22 en 24.

Sluit de hoofdkraan of isolatiekleppen en installeer de meegeleverde isolatieklep. Volg daarna de 7 stappen uit het installatieoverzicht aan de overzijde. De namen van de onderdelen zijn ook te vinden in de inhoud van de verpakking. Alleen de stap met de rode achtergrond heeft een extra uitleg:

• Gebruik bij stap 5 steeksleutels 12 en 14 om de kokendwaterslang stevig aan de tank vast te draaien.

Installatie voltooid? Volg dan de volgende stappen:

• Open de kokendwaterkraan (push-push-turn) en laat deze open staan.
• Open de hoofdkraan en isolatiekleppen en controleer op lekkages.
• Laat het water lopen. Er stroomt eerst zwart water uit, dit is actieve kool uit het filter en is ongevaarlijk. Wacht tot het water helder is, en draai dan de kokendwaterkraan dicht.
• Zet de tank aan met de Q button (knop) op het deksel van de tank.
• Wacht 15 minuten tot het systeem is opgewarmd; de LED-ring op de kraan gaat dan uit.

Het Quooker systeem is nu klaar voor gebruik.

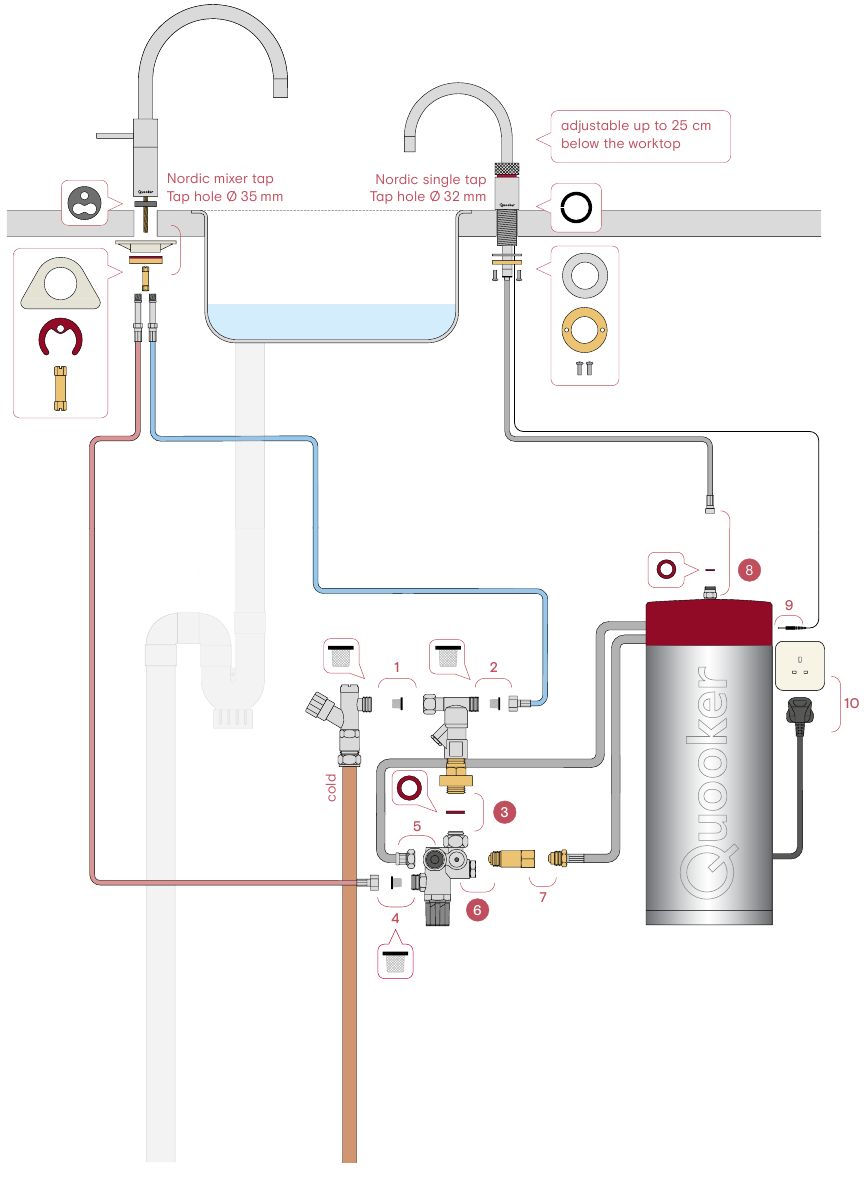

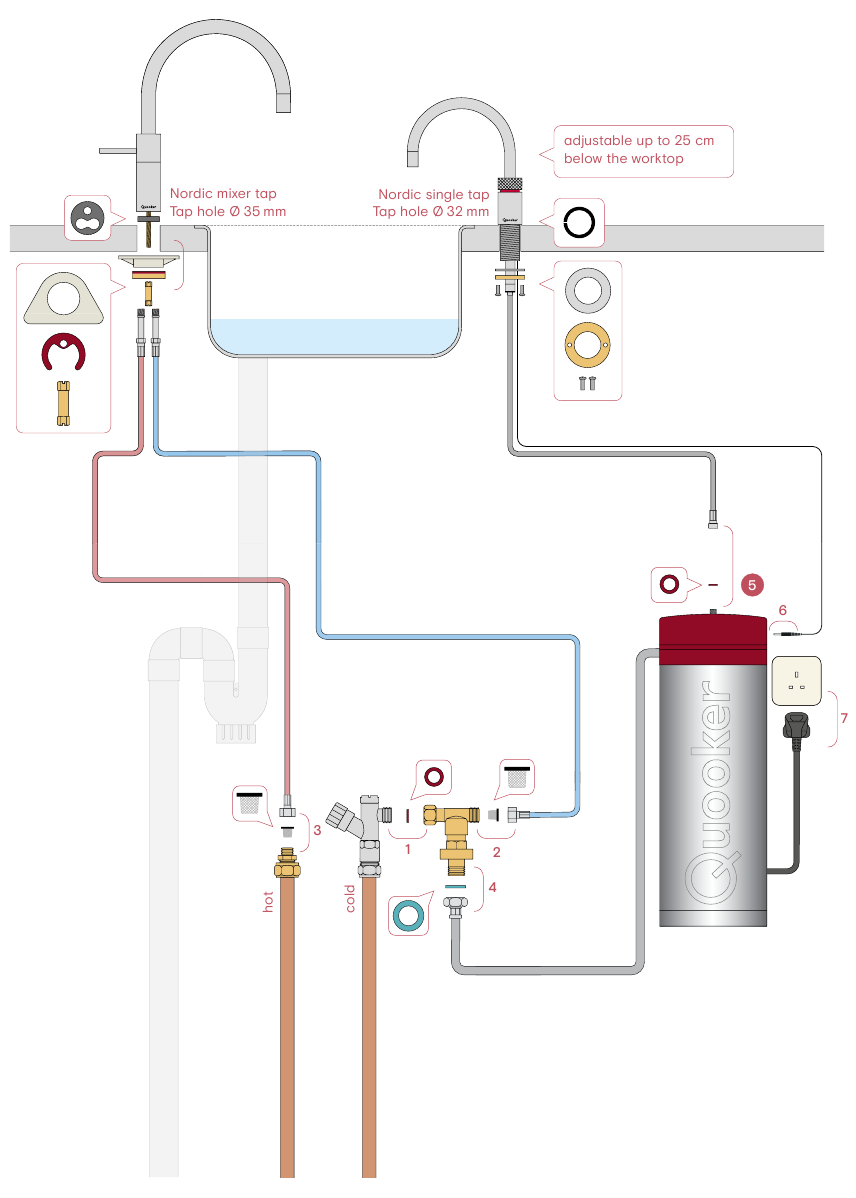

Twintaps of Nordic single tap met de COMBI

Twintaps of Nordic single tap
Benodigde extra benodigdheden: kruiskopschroevendraaier, steeksleutels maat 12 en 10. De Nordic Twintaps bestaan uit een mengkraan en een kokendwaterkraan. Mocht u alleen een kokendwaterkraan willen aansluiten, sla dan de stappen voor de mengkraan over. De namen van de onderdelen zijn ook te vinden in de inhoud van de verpakking.

Installatie Nordic mengkraan (Twintaps)

• Gebruik in het geval van een kraangat groter dan 35 mm een geschikte kraanbasisring die verkrijgbaar is bij Quooker.
• Vervang de zwarte plastic fitting aan de onderkant van de kraan door de rubberen pakking alleen als er een kraangat van 32 mm in het werkblad zit.
• Schroef de meegeleverde koud- en warmwaterslang op de onderkant van de mengkraan. Draai vast met steeksleutel 10.
• Steek de kraan door het kraangat (aanbevolen: Ø 35 mm) in het werkblad.
• Plaats de witte kraansteun (alleen nodig voor een roestvrijstalen spoelbak of dun werkblad < 10 mm) en de hoefijzervormige messing bevestigingsplaat rond de slangen.
• Draai de moer op de schroefdraad aan de onderkant van de kraan. Handvast aandraaien.
• Draai de kraan zo dat het logo naar voren wijst.
• Draai de bevestigingsmoer vast met steeksleutel 12.

Installatie Nordic single tap (kokendwaterkraan)

• Plaats de meegeleverde centreerring rond de onderkant van de kraan alleen als er een kraangat van 35 mm of groter in het werkblad zit.
• Steek de kraan door het kraangat (aanbevolen: Ø 32 mm) in het werkblad.
• Plaats eerst de metalen ring en vervolgens de schroefdraadring rond de schroefdraad aan de onderkant van de kraan. Handvast aandraaien.
• Draai de schroeven losjes in de schroefdraadring, maar draai ze nog niet vast.
• Draai de kraan zo dat het logo naar voren wijst.
• Draai de schroeven vast.

COMBI
Benodigde extra benodigdheden: waterpomptang, steeksleutel 12, 14, 17, 19, 22 en 24.

Sluit de hoofdkraan of isolatieklep en installeer de meegeleverde isolatieklep. Volg daarna de 10 stappen uit het installatieoverzicht aan de overzijde. De namen van de onderdelen zijn ook te vinden in de inhoud van de verpakking. Alleen de stappen met een rode achtergrond hebben een extra uitleg:

• Zorg er bij stap 3 voor dat de temperatuur instelknop van de mengventiel toegankelijk blijft. Met deze knop kunt u de temperatuur van het warme water instellen (tussen K-40 ⁰C en W-60 ⁰C).

• In de stappen 5, 6 en 7 zijn de aansluitingen voorzien van knelkoppelingen, waardoor er geen pakking of ringen nodig zijn tussen de aansluitingen.
• Gebruik bij stap 8 steeksleutels 12 en 14 om de kokendwaterslang stevig aan de tank vast te draaien. draai ze nog niet vast.
• Draai de kraan zo dat het logo naar voren wijst.- Draai de schroeven vast.

Installatie voltooid? Volg dan de volgende stappen:

• Open de kokendwaterkraan (push-push-turn) en laat deze open staan.
• Open de hoofdkraan en isolatieklep en controleer op lekkages.
• Laat het water lopen. Er stroomt eerst zwart water uit, dit is actieve kool uit het filter en is ongevaarlijk. Wacht tot het water helder is, en draai dan de kokendwaterkraan dicht.
• Zet de tank aan met de Q button (knop) op het deksel van de tank.
• Wacht 20 minuten tot het systeem is opgewarmd; de LED-ring op de kraan gaat dan uit.

Het Quooker systeem is nu klaar voor gebruik.

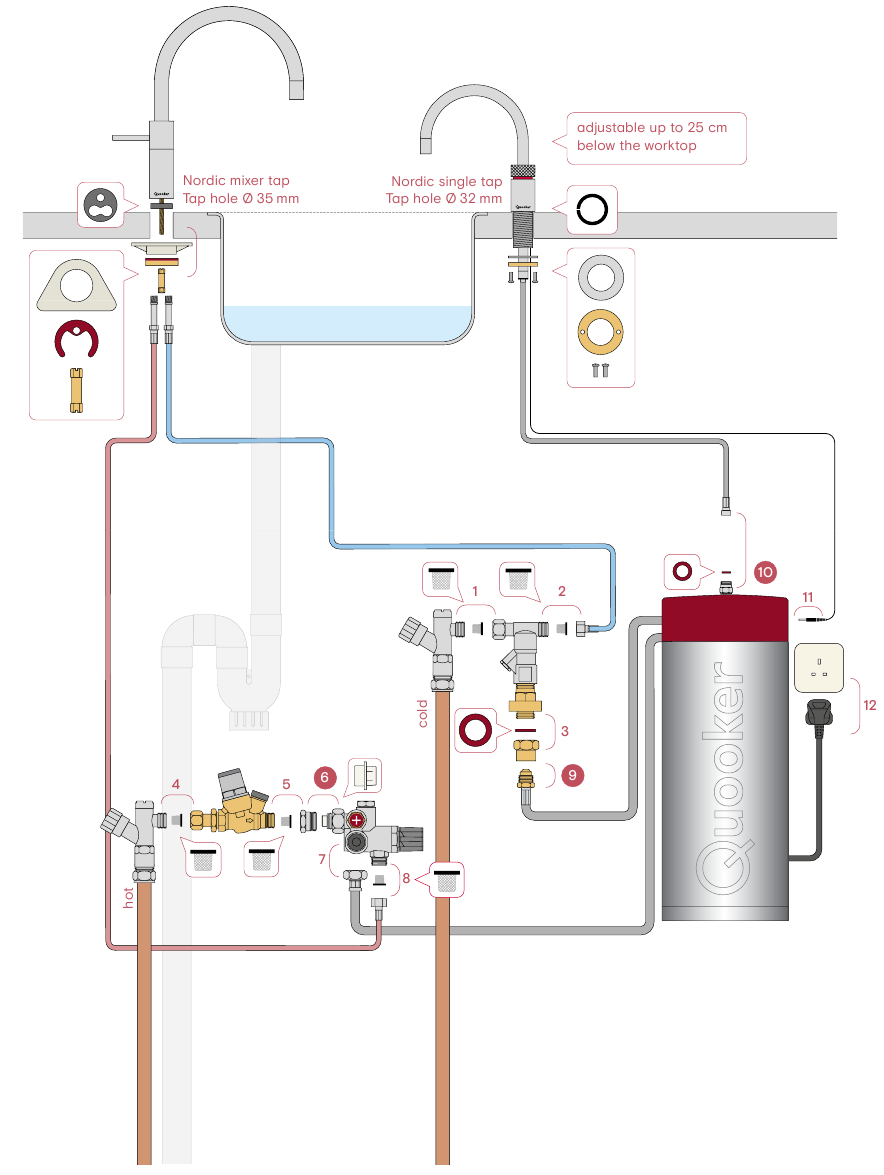

Twintaps of Nordic single tap met de COMBI+

Installatie Nordic mengkraan (Twintaps)

• Gebruik in het geval van een kraangat groter dan 35 mm een geschikte kraanbasisring die verkrijgbaar is bij Quooker.
• Vervang de zwarte plastic fitting aan de onderkant van de kraan door de rubberen pakking alleen als er een kraangat van 32 mm in het werkblad zit.
• Schroef de meegeleverde koud- en warmwaterslang op de onderkant van de mengkraan. Draai vast met steeksleutel 10.
• Steek de kraan door het kraangat (aanbevolen: Ø 35 mm) in het werkblad.
• Plaats de witte kraansteun (alleen nodig voor een roestvrijstalen spoelbak of dun werkblad < 10 mm) en de hoefijzervormige messing bevestigingsplaat rond de slangen.
• Draai de moer op de schroefdraad aan de onderkant van de kraan. Handvast aandraaien.
• Draai de kraan zo dat het logo naar voren wijst.
• Draai de bevestigingsmoer vast met steeksleutel 12.

Installatie Nordic single tap (kokendwaterkraan)

• Plaats de meegeleverde centreerring rond de onderkant van de kraan alleen als er een kraangat van 35 mm of groter in het werkblad zit.
• Steek de kraan door het kraangat (aanbevolen: Ø 32 mm) in het werkblad.
• Plaats eerst de metalen ring en vervolgens de schroefdraadring rond de schroefdraad aan de onderkant van de kraan. Handvast aandraaien.
• Draai de schroeven losjes in de schroefdraadring, maar draai ze nog niet vast.
• Draai de kraan zo dat het logo naar voren wijst.
• Draai de schroeven vast.

COMBI+
Benodigde extra benodigdheden: waterpomptang, steeksleutel 12, 14, 17, 19, 22 en 24.

Sluit de hoofdkraan of isolatiekleppen en installeer de meegeleverde isolatieklep. Volg daarna de 12 stappen uit het installatieoverzicht aan de overzijde. De namen van de onderdelen zijn ook te vinden in de inhoud van de verpakking. Alleen de stappen met een rode achtergrond hebben een extra uitleg:

• Zorg er bij stap 6 voor dat de temperatuur instelknop van de mengventiel toegankelijk blijft. Met deze knop kunt u de temperatuur van het warme water instellen (tussen K-40 ⁰C en W-60 ⁰C).

• In de stappen 7 en 9 zijn de aansluitingen voorzien van knelkoppelingen, waardoor er geen pakking of ringen nodig zijn tussen de aansluitingen.
• Gebruik bij stap 10 steeksleutels 12 en 14 om de kokendwaterslang stevig aan de tank vast te draaien.

Installatie voltooid? Volg dan de volgende stappen:

• Open de kokendwaterkraan (push-push-turn) en laat deze open staan.
• Open de hoofdkraan en isolatiekleppen en controleer op lekkages.
• Laat het water lopen. Er stroomt eerst zwart water uit, dit is actieve kool uit het filter en is ongevaarlijk. Wacht tot het water helder is, en draai dan de kokendwaterkraan dicht.
• Zet de tank aan met de Q button (knop) op het deksel van de tank.
• Wacht 20 minuten tot het systeem is opgewarmd; de LED-ring op de kraan gaat dan uit.

Het Quooker systeem is nu klaar voor gebruik.

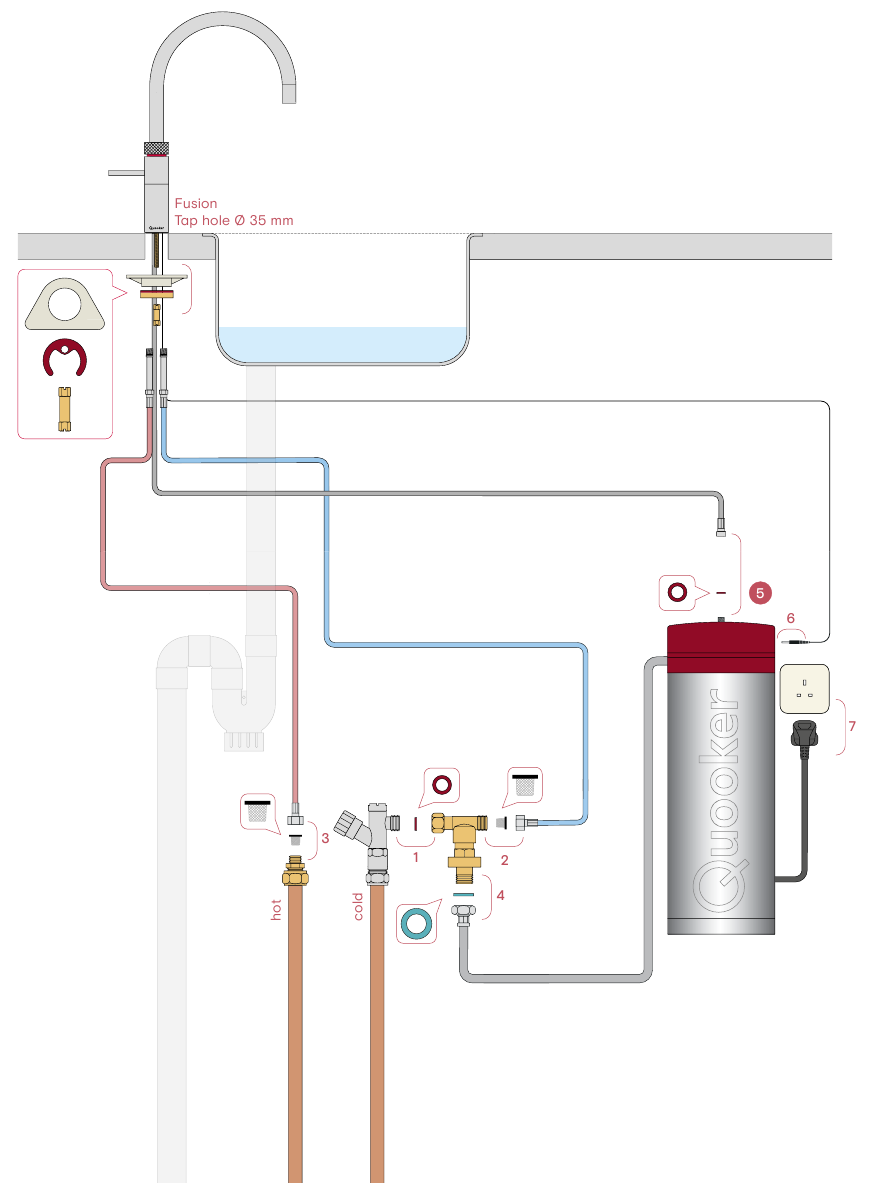

Fusion met de PRO3

Fusion
Extra benodigdheden: steeksleutels maat 12 en 10. Volg deze stappen om de Fusion aan te sluiten. De namen van de onderdelen zijn ook te vinden in de inhoud van de verpakking.

• Schroef de meegeleverde koud- en warmwaterslangen in de onderkant van de Fusion. Draai vast met steeksleutel 10.

• Steek de kraan door het kraangat (Ø 35 mm) in het werkblad.
• Plaats de witte kraanondersteuning (alleen nodig voor een roestvrijstalen spoelbak of dun werkblad < 10 mm) en de hoefijzervormige messing bevestigingsplaat om de slangen.
• Plaats de bevestigingsmoer op de schroefdraad aan de onderkant van de kraan. Draai handvast aan.
• Draai de kraan zo dat het logo naar voren wijst.
• Draai de bevestigingsmoer vast met steeksleutel 12.

PRO3
Extra benodigdheden: waterpomptang, steeksleutels 12, 14, 19, 22 en 24.

Sluit de hoofdkraan of isolatieventielen en installeer de meegeleverde isolatieventiel. Volg daarna de 7 stappen uit het installatieoverzicht aan de andere kant. De namen van de onderdelen zijn ook te vinden in de inhoud van de verpakking. Alleen de stap met de rode achtergrond heeft een extra uitleg:

• Gebruik bij stap 5 steeksleutels 12 en 14 om de kokendwaterslang stevig aan de tank vast te draaien.

Installatie voltooid? Volg dan de volgende stappen:

• Open de kokendwaterkraan (druk-druk-draai) en laat deze open staan.
• Open de hoofdkraan en isolatieventielen en controleer op lekkages.
• Laat het water lopen. Er stroomt eerst zwart water uit, dit is actieve kool uit het filter en is onschadelijk. Wacht tot het water helder is en draai dan de kokendwaterkraan dicht.
• Zet de tank aan met de Q button (knop) op het deksel van de tank.
• Wacht 15 minuten tot het systeem is opgewarmd; de LED-ring op de kraan gaat dan uit.

Het Quooker systeem is nu klaar voor gebruik.

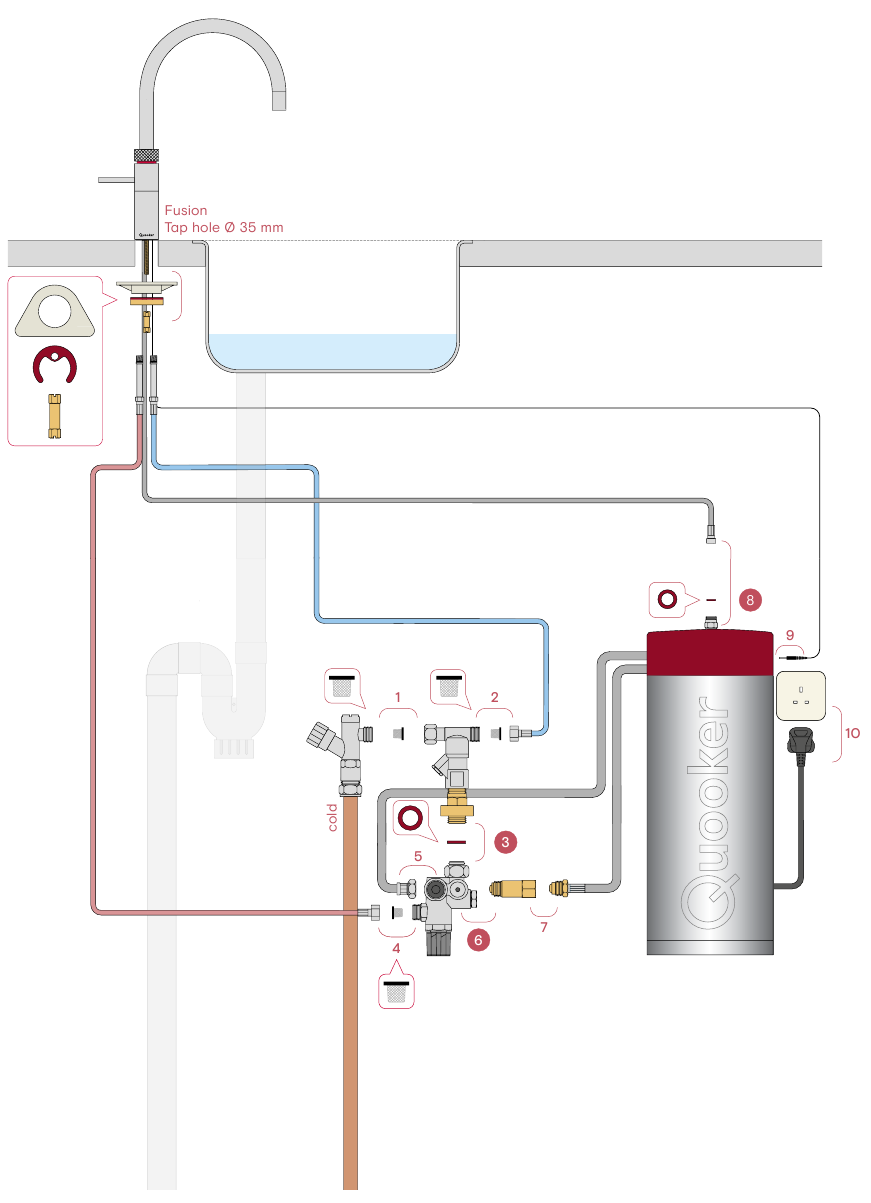

Fusion met de COMBI

Fusion
Extra benodigdheden: steeksleutels maat 12 en 10. Volg deze stappen om de Fusion aan te sluiten. De namen van de onderdelen zijn ook te vinden in de inhoud van de verpakking.

• Schroef de meegeleverde koud- en warmwaterslangen in de onderkant van de Fusion. Draai vast met steeksleutel 10.

• Steek de kraan door het kraangat (Ø 35 mm) in het werkblad.
• Plaats de witte kraanondersteuning (alleen nodig voor een roestvrijstalen spoelbak of dun werkblad < 10 mm) en de hoefijzervormige messing bevestigingsplaat om de slangen.
• Plaats de bevestigingsmoer op de schroefdraad aan de onderkant van de kraan. Draai handvast aan.
• Draai de kraan zo dat het logo naar voren wijst.
• Draai de bevestigingsmoer vast met steeksleutel 12.

COMBI
Extra benodigdheden: waterpomptang, steeksleutel 12, 14, 17, 19, 22 en 24.

Sluit de hoofdkraan of isolatieventiel en installeer de meegeleverde isolatieventiel. Volg daarna de 10 stappen uit het installatieoverzicht aan de andere kant. De namen van de onderdelen zijn ook te vinden in de inhoud van de verpakking. Alleen de stappen met een rode achtergrond hebben een extra uitleg:

1. Zorg er bij stap 3 voor dat de temperatuur instelknop van de mengkraan toegankelijk blijft. Met deze knop kunt u de temperatuur van het warme water instellen (tussen K-40 ⁰C en W-60 ⁰C).

2. In stappen 5, 6 en 7 zijn de verbindingen voorzien van knelfittingen, zodat er geen pakking of ringen nodig zijn tussen de verbindingen.
3. Gebruik bij stap 8 steeksleutels 12 en 14 om de kokendwaterslang stevig aan de tank vast te draaien.

Installatie voltooid? Volg dan de volgende stappen:

• Open de kokendwaterkraan (druk-druk-draai) en laat deze open staan.
• Open de hoofdkraan en isolatieventiel en controleer op lekkages.
• Laat het water lopen. Er stroomt eerst zwart water uit, dit is actieve kool uit het filter en is onschadelijk. Wacht tot het water helder is en draai dan de kokendwaterkraan dicht.
• Zet de tank aan met de Q button (knop) op het deksel van de tank.
• Wacht 20 minuten tot het systeem is opgewarmd; de LED-ring op de kraan gaat dan uit.

Het Quooker systeem is nu klaar voor gebruik.

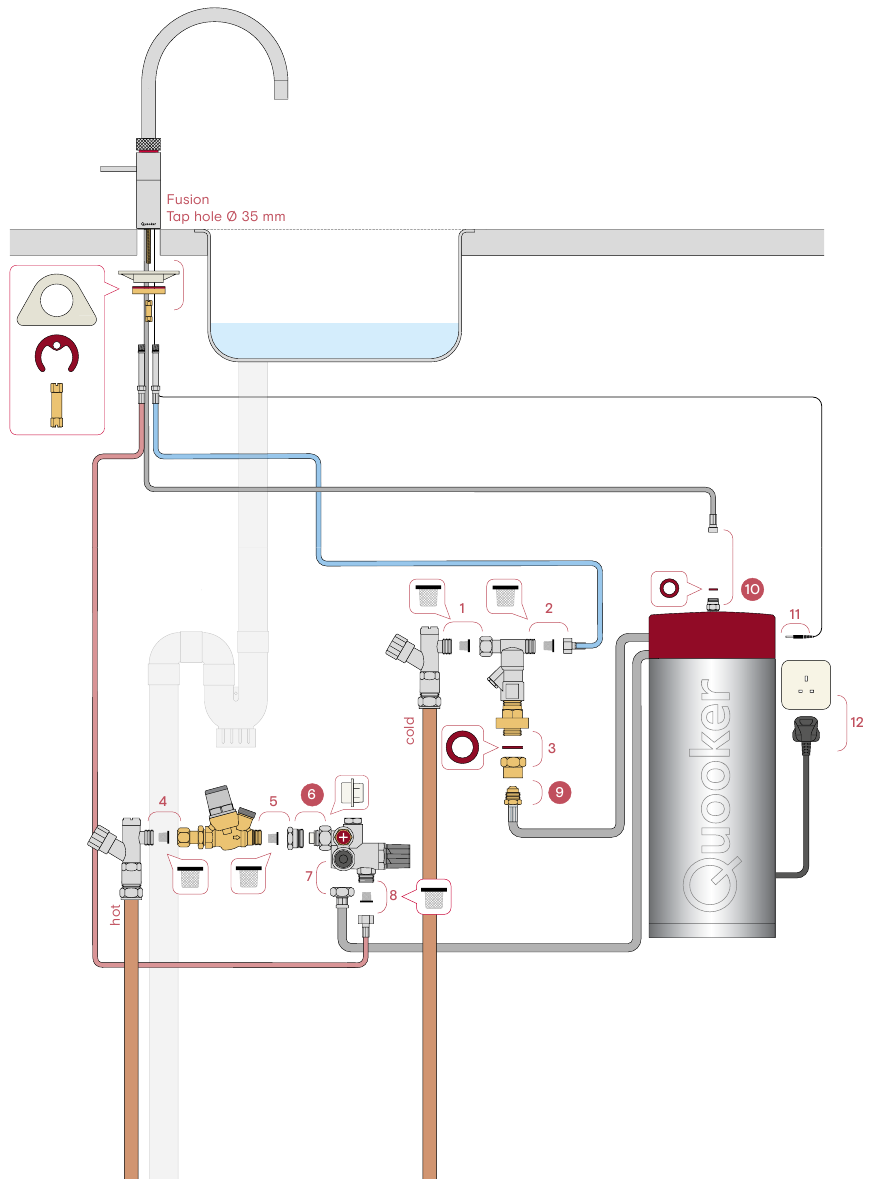

Fusion met de COMBI+

Fusion
Extra benodigdheden: steeksleutels maat 12 en 10. Volg deze stappen om de Fusion aan te sluiten. De namen van de onderdelen zijn ook te vinden in de inhoud van de verpakking.

• Schroef de meegeleverde koud- en warmwaterslangen in de onderkant van de Fusion. Draai vast met steeksleutel 10.
• Steek de kraan door het kraangat (Ø 35 mm) in het werkblad.
• Plaats de witte kraanondersteuning (alleen nodig voor een roestvrijstalen spoelbak of dun werkblad < 10 mm) en de hoefijzervormige messing bevestigingsplaat om de slangen.
• Plaats de bevestigingsmoer op de schroefdraad aan de onderkant van de kraan. Draai handvast aan.
• Draai de kraan zo dat het logo naar voren wijst.
• Draai de bevestigingsmoer vast met steeksleutel 12.

COMBI+
Extra benodigdheden: waterpomptang, steeksleutel 12, 14, 17, 19, 22 en 24

Sluit de hoofdkraan of isolatieventielen en installeer de meegeleverde isolatieventiel. Volg daarna de 12 stappen uit het installatieoverzicht aan de andere kant. De namen van de onderdelen zijn ook te vinden in de inhoud van de verpakking. Alleen de stappen met een rode achtergrond hebben een extra uitleg:

• Zorg er bij stap 6 voor dat de temperatuur instelknop van de mengkraan toegankelijk blijft. Met deze knop kunt u de temperatuur van het warme water instellen (tussen K-40 ⁰C en W-60 ⁰C).

• In stappen 7 en 9 zijn de verbindingen voorzien van knelfittingen, zodat er geen pakking of ringen nodig zijn tussen de verbindingen.
• Gebruik bij stap 10 steeksleutels 12 en 14 om de kokendwaterslang stevig aan de tank vast te draaien.

Installatie voltooid? Volg dan de volgende stappen:

• Open de kokendwaterkraan (druk-druk-draai) en laat deze open staan.
• Open de hoofdkraan en isolatieventielen en controleer op lekkages.
• Laat het water lopen. Er stroomt eerst zwart water uit, dit is actieve kool uit het filter en is onschadelijk. Wacht tot het water helder is en draai dan de kokendwaterkraan dicht.
• Zet de tank aan met de Q button (knop) op het deksel van de tank.
• Wacht 20 minuten tot het systeem is opgewarmd; de LED-ring op de kraan gaat dan uit.

Het Quooker systeem is nu klaar voor gebruik.

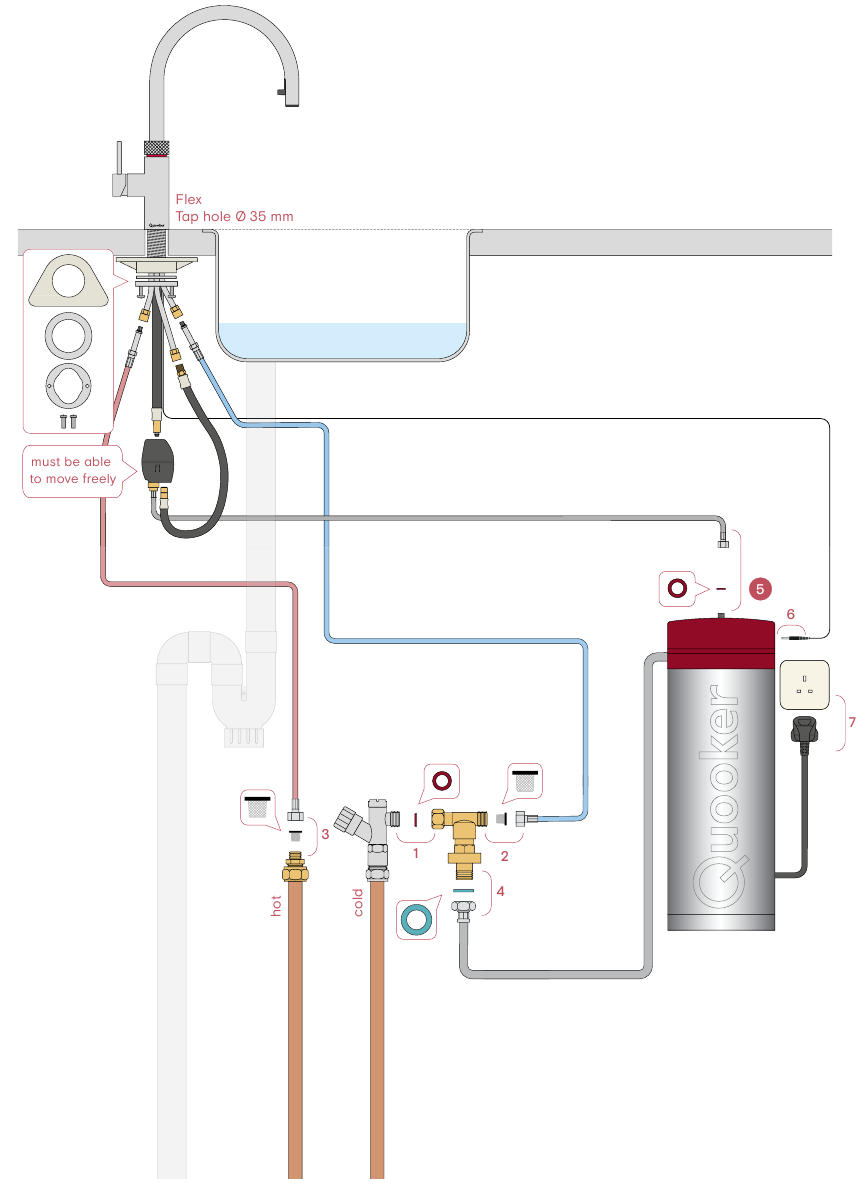

Flex met de PRO3

Flex
Extra benodigdheden: kruiskopschroevendraaier, steeksleutel 10 en 12. Volg deze stappen om de Flex aan te sluiten. De namen van de onderdelen zijn ook te vinden in de inhoud van de verpakking.

• Schroef de meegeleverde koud- en warmwaterslangen in de kraanpijpen aan de onderkant van de Flex. Draai vast met steeksleutel 10.
• Schroef de meegeleverde zwarte mengslang op de resterende kraanpijp aan de onderkant van de Flex. Draai vast met steeksleutel 12.
• Buig de kraanpijpen voorzichtig bij elkaar en steek de kraan door het kraangat (35 mm) in het werkblad.Tip: als de kraan moeilijk door het kraangat te duwen is, trek dan voorzichtig de uittrekslang uit de uitloop totdat deze nog maar net uit de onderkant van de schroefdraad van de kraan steekt. Trek de slang niet te ver uit de uitloop. Als dit wel gebeurt, duw de slang dan terug met een draaiende beweging. Dit kan meerdere pogingen vergen.
• Bevestig de witte kraanondersteuning (alleen nodig voor roestvrijstalen spoelbakken of een werkblad dat < 10 mm dik is), de metalen ring en vervolgens de schroefdraadring aan de onderkant van de kraan en draai deze vast.
• Steek de schroeven in de schroefdraadring en draai ze losjes vast.
• Draai de kraan zo dat het logo naar voren wijst. Draai nu de schroeven stevig vast met een schroevendraaier.
• Duw nu beide zwarte slangen in het contragewicht zoals hieronder weergegeven. De slangen zijn correct bevestigd wanneer er nauwelijks messing zichtbaar is op de pijpaansluitingen.

Het contragewicht losmaken: Indien nodig kan het contragewicht worden losgemaakt met behulp van het meegeleverde snelontgrendelingsgereedschap. Druk het ontgrendelingsgereedschap plat tegen de koppeling om deze stil te houden. Hierdoor kan de slang eruit worden getrokken.

PRO3
Extra benodigdheden: waterpomptang, steeksleutels 12, 14, 19, 22 en 24.

Sluit de hoofdkraan of isolatieventielen en installeer de meegeleverde isolatieventiel. Volg daarna de 7 stappen uit het installatieoverzicht aan de andere kant. De namen van de onderdelen zijn ook te vinden in de inhoud van de verpakking. Alleen de stap met de rode achtergrond heeft een extra uitleg:

• Gebruik bij stap 5 steeksleutels 12 en 14 om de kokendwaterslang stevig aan de tank vast te draaien.

Installatie voltooid? Volg dan de volgende stappen:

• Open de kokendwaterkraan (druk-druk-draai) en laat deze open staan.
• Open de hoofdkraan en isolatieventielen en controleer op lekkages.
• Laat het water lopen. Er stroomt eerst zwart water uit, dit is actieve kool uit het filter en is onschadelijk. Wacht tot het water helder is en draai dan de kokendwaterkraan dicht.
• Zet de tank aan met de Q button (knop) op het deksel van de tank.
• Wacht 15 minuten tot het systeem is opgewarmd; de LED-ring op de kraan gaat dan uit.

Het Quooker systeem is nu klaar voor gebruik.

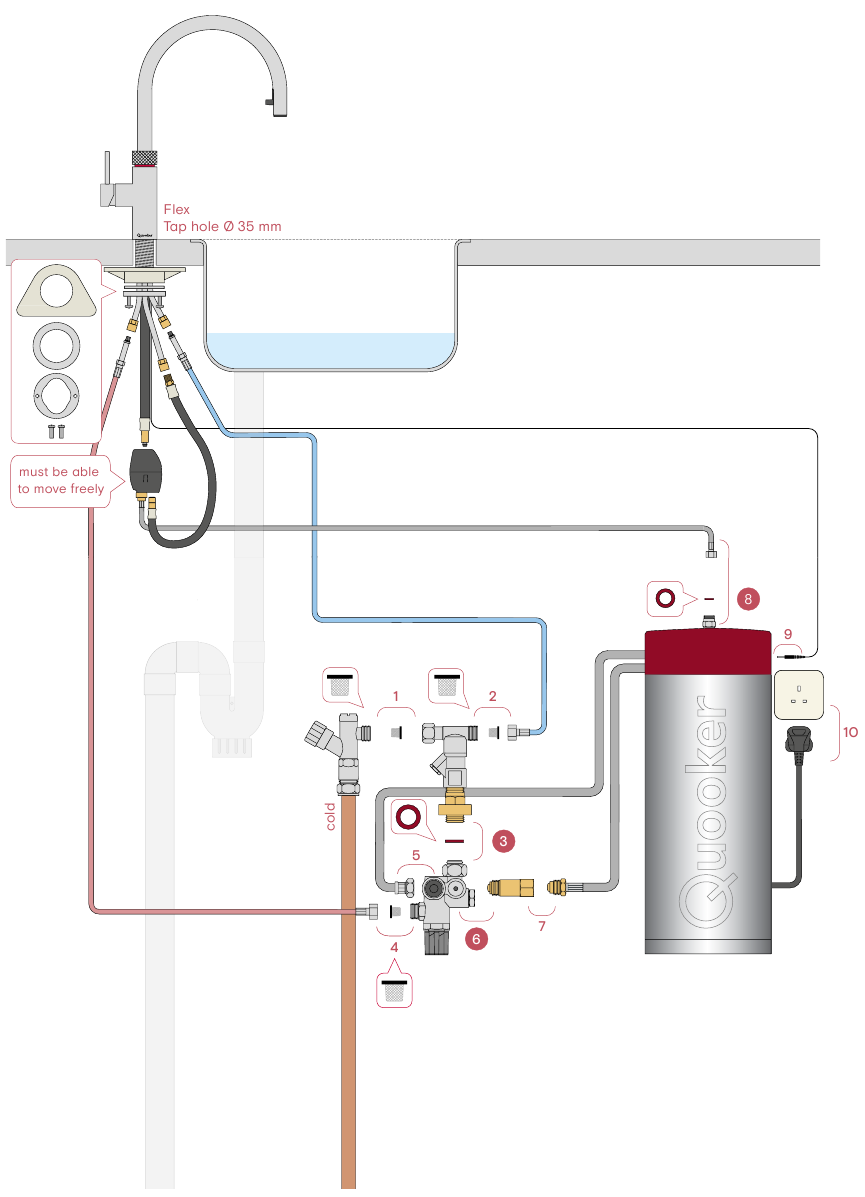

Flex met de COMBI

Flex
Extra benodigdheden: kruiskopschroevendraaier, steeksleutel 10 en 12. Volg deze stappen om de Flex aan te sluiten. De namen van de onderdelen zijn ook te vinden in de inhoud van de verpakking.

• Schroef de meegeleverde koud- en warmwaterslangen in de kraanpijpen aan de onderkant van de Flex. Draai vast met kraanpijpen aan de onderkant van de Flex. Draai vast met steeksleutel 10.
• Schroef de meegeleverde zwarte mengslang op de resterende kraanpijp aan de onderkant van de Flex. Draai vast met steeksleutel 12.
• Buig de kraanpijpen voorzichtig samen en steek de kraan door het kraangat (35 mm) in het werkblad.Tip: als de kraan moeilijk door het kraangat te duwen is, trek dan voorzichtig de uittrekslang uit de uitloop totdat deze nog maar net uit de onderkant van de schroefdraad van de kraan steekt. Trek de slang niet te ver uit de uitloop. Mocht dit toch gebeuren, duw de slang dan met een draaiende beweging terug. Dit kan meerdere pogingen vergen.
• Bevestig de witte kraansteun (alleen nodig voor spoelbakken van roestvrij staal of een werkblad dat < 10 mm dik is), de metalen ring en vervolgens de schroefdraadring aan de onderkant van de kraan en draai vast.
• Steek de schroeven in de schroefdraadring en draai ze losjes vast.
• Duw nu beide zwarte slangen in het contragewicht zoals hieronder weergegeven. De slangen zijn correct bevestigd wanneer er nauwelijks messing zichtbaar is op de pijpaansluitingen.

Het contragewicht losmaken: Indien nodig kan het contragewicht worden losgemaakt met behulp van het meegeleverde snelontgrendelingsgereedschap. Druk het ontgrendelingsgereedschap plat tegen de koppeling om deze stil te houden. Hierdoor kan de slang eruit worden getrokken.

COMBI
Extra benodigdheden: waterpomptang, steeksleutel 12, 14, 17, 19, 22 en 24.

Sluit de hoofdkraan of de afsluitklep en installeer de meegeleverde afsluitklep. Volg vervolgens de 10 stappen uit het installatieoverzicht aan de overzijde. De namen van de onderdelen zijn ook te vinden in de inhoud van de verpakking. Alleen de stappen met een rode achtergrond hebben een aanvullende uitleg:

• Zorg er bij stap 3 voor dat de temperatuurinstellingsknop van de mengkraan toegankelijk blijft. Met deze knop kunt u de temperatuur van het warme water instellen (tussen K-40 ⁰C en W-60 ⁰C).

• In de stappen 5, 6 en 7 zijn de aansluitingen voorzien van knelfittingen, zodat er geen pakking of ringen tussen nodig zijn.
• Gebruik bij stap 8 steeksleutels 12 en 14 om de kokendwaterslang stevig aan de tank vast te draaien.

Installatie voltooid? Volg dan de volgende stappen:

• Open de kokendwaterkraan (push-push-turn) en laat deze open staan.
• Open de hoofdkraan en de afsluitklep en controleer op lekkage.
• Laat het water lopen. Er zal eerst zwart water uitstromen, dit is actieve kool van het filter en is onschadelijk. Wacht tot het water helder is en draai vervolgens de kokendwaterkraan dicht.
• Schakel de tank in met de Q-knop op de deksel van de tank.
• Wacht 20 minuten tot het systeem is opgewarmd; de LED-ring op de kraan gaat dan uit.

Het Quooker systeem is nu klaar voor gebruik.

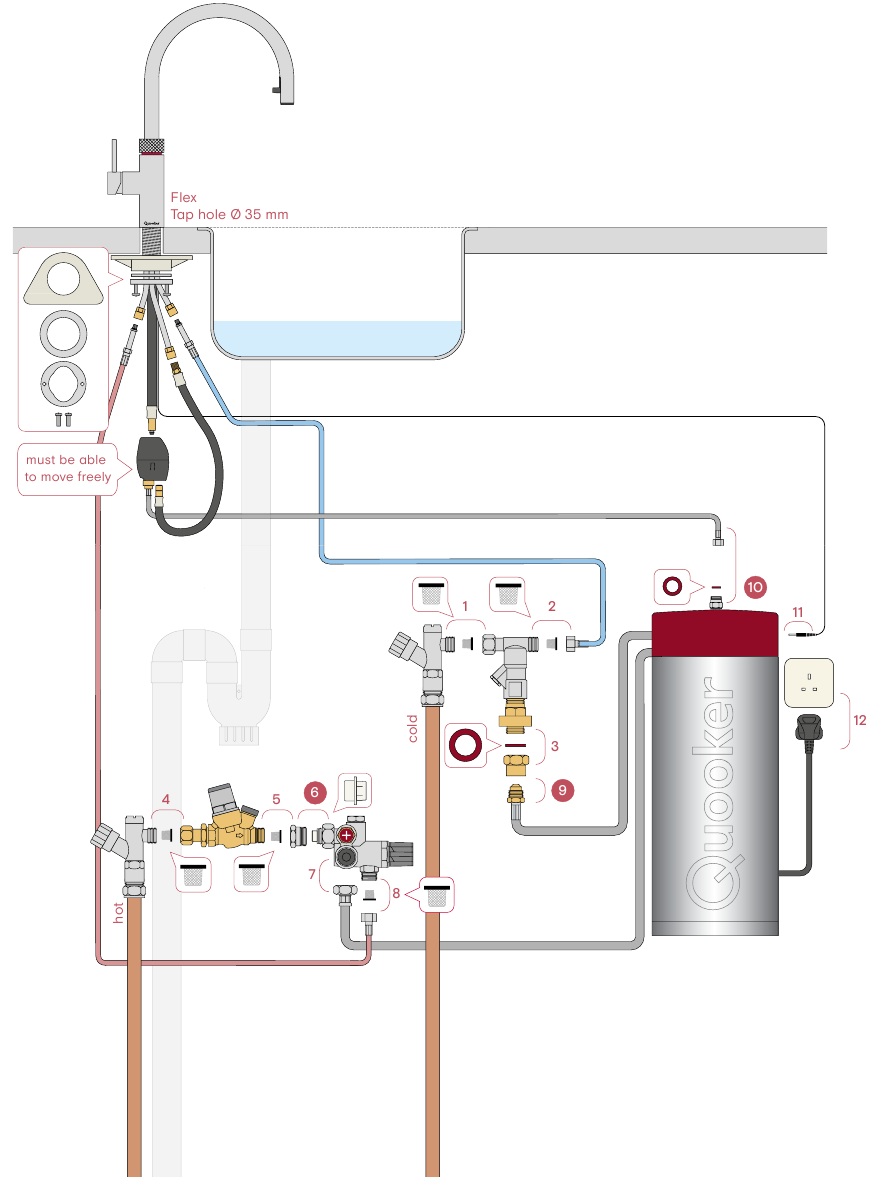

Flex met de COMBI+

Flex
Extra benodigdheden: kruiskopschroevendraaier, steeksleutel 10 en 12. Volg deze stappen om de Flex aan te sluiten. De namen van de onderdelen zijn ook te vinden in de inhoud van de verpakking.

• Schroef de meegeleverde koud- en warmwaterslangen in de kraanpijpen aan de onderkant van de Flex. Draai vast met steeksleutel 10.
• Schroef de meegeleverde zwarte mengslang op de resterende kraanpijp aan de onderkant van de Flex. Draai vast met steeksleutel 12.
• Buig de kraanpijpen voorzichtig samen en steek de kraan door het kraangat (35 mm) in het werkblad. Tip: als de kraan moeilijk door het kraangat te duwen is, trek dan voorzichtig de uittrekslang uit de uitloop totdat deze nog maar net uit de onderkant van de schroefdraad van de kraan steekt. Trek de slang niet te ver uit de uitloop. Mocht dit toch gebeuren, duw de slang dan met een draaiende beweging terug. Dit kan meerdere pogingen vergen.
• Bevestig de witte kraansteun (alleen nodig voor spoelbakken van roestvrij staal of een werkblad dat < 10 mm dik is), de metalen ring en vervolgens de schroefdraadring aan de onderkant van de kraan en draai vast.
• Steek de schroeven in de schroefdraadring en draai ze losjes vast.
• Duw nu beide zwarte slangen in het contragewicht zoals hieronder weergegeven. De slangen zijn correct bevestigd wanneer er nauwelijks messing zichtbaar is op de pijpaansluitingen.

Het contragewicht losmaken: Indien nodig kan het contragewicht worden losgemaakt met behulp van het meegeleverde snelontgrendelingsgereedschap. Druk het ontgrendelingsgereedschap plat tegen de koppeling om deze stil te houden. Hierdoor kan de slang eruit worden getrokken.

COMBI+
Extra benodigdheden: waterpomptang, steeksleutel 12, 14, 17, 19, 22 en 24.

Sluit de hoofdkraan of de afsluitkleppen en installeer de meegeleverde afsluitklep. Volg vervolgens de 12 stappen uit het installatieoverzicht aan de overzijde. De namen van de onderdelen zijn ook te vinden in de inhoud van de verpakking. Alleen de stappen met een rode achtergrond hebben een aanvullende uitleg:

• Zorg er bij stap 6 voor dat de temperatuurinstellingsknop van de mengkraan toegankelijk blijft. Met deze knop kunt u de temperatuur van het warme water instellen (tussen K-40 ⁰C en W-60 ⁰C)

• In de stappen 7 en 9 zijn de aansluitingen voorzien van knelfittingen, zodat er geen pakking of ringen tussen nodig zijn.
• Gebruik bij stap 10 steeksleutels 12 en 14 om de kokendwaterslang stevig aan de tank vast te draaien.

Installatie voltooid? Volg dan de volgende stappen:

• Open de kokendwaterkraan (push-push-turn) en laat deze open staan.
• Open de hoofdkraan en de afsluitkleppen en controleer op lekkage.
• Laat het water lopen. Er zal eerst zwart water uitstromen, dit is actieve kool van het filter en is onschadelijk. Wacht tot het water helder is en draai vervolgens de kokendwaterkraan dicht.
• Schakel de tank in met de Q-knop op de deksel van de tank.
• Wacht 20 minuten tot het systeem is opgewarmd; de LED-ring op de kraan gaat dan uit.

Het Quooker systeem is nu klaar voor gebruik.

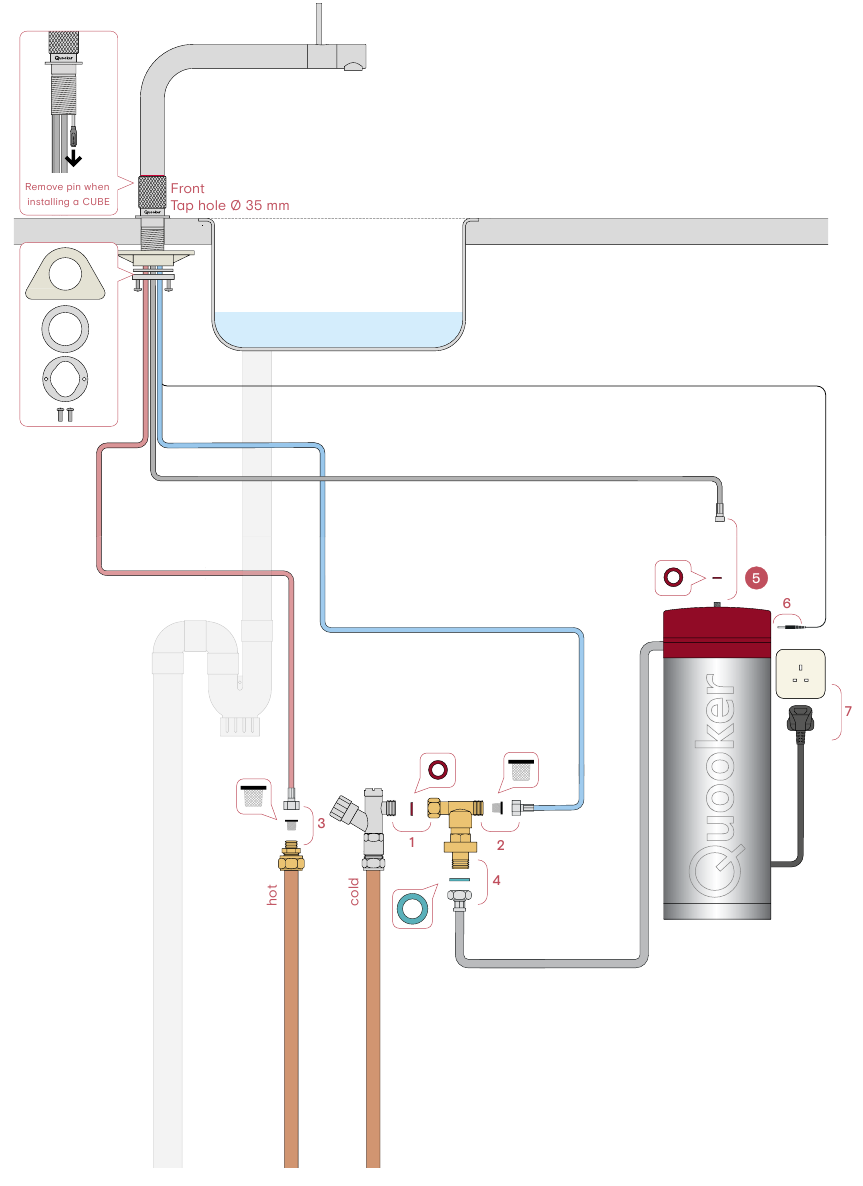

Front met de PRO3

Front
Extra benodigdheden: kruiskopschroevendraaier. Volg de onderstaande stappen om de Front aan te sluiten. De namen van de onderdelen zijn ook te vinden in de inhoud van de verpakking.

Let op: De Front wordt standaard geleverd met een pin die het klikken van de getextureerde ring blokkeert. Als u een CUBE op uw Quooker systeem aansluit, moet u deze pin verwijderen voordat u de CUBE-functies kunt gebruiken. Schroef de pin tegen de klok in los van de onderkant van de kraan voordat u de Front installeert. Verwijder deze pin niet als u de CUBE niet hebt geïnstalleerd.

• Steek de kraan door het kraangat (Ø 35 mm) in het werkblad.
• Bevestig de witte kraansteun (alleen nodig voor spoelbakken van roestvrij staal of een werkblad dat < 10 mm dik is), de metalen ring en vervolgens de schroefdraadring aan de onderkant van de kraan en draai vast.
• Steek de schroeven in de schroefdraadring en draai ze losjes vast.
• Draai de kraan zodat het logo naar voren wijst.
• Draai nu de schroeven stevig vast met een schroevendraaier.

PRO3
Extra benodigdheden: waterpomptang, steeksleutel 12, 14, 19, 22 en 24.

Sluit de hoofdkraan of de afsluitkleppen en installeer de meegeleverde afsluitklep. Volg vervolgens de 7 stappen uit het installatieoverzicht aan de overzijde. De namen van de onderdelen zijn ook te vinden in de inhoud van de verpakking. Alleen de stap met de rode achtergrond heeft een aanvullende uitleg:

• Gebruik bij stap 5 steeksleutels 12 en 14 om de kokendwaterslang stevig aan de tank vast te draaien.

Installatie voltooid? Volg dan de volgende stappen:

• Open de kokendwaterkraan (push-push-turn) en laat deze open staan.
• Open de hoofdkraan en de afsluitkleppen en controleer op lekkage.
• Laat het water lopen. Er zal eerst zwart water uitstromen, dit is actieve kool van het filter en is onschadelijk. Wacht tot het water helder is en draai vervolgens de kokendwaterkraan dicht.
• Schakel de tank in met de Q-knop op de deksel van de tank.
• Wacht 15 minuten tot het systeem is opgewarmd; de LED-ring op de kraan gaat dan uit.

Het Quooker systeem is nu klaar voor gebruik.

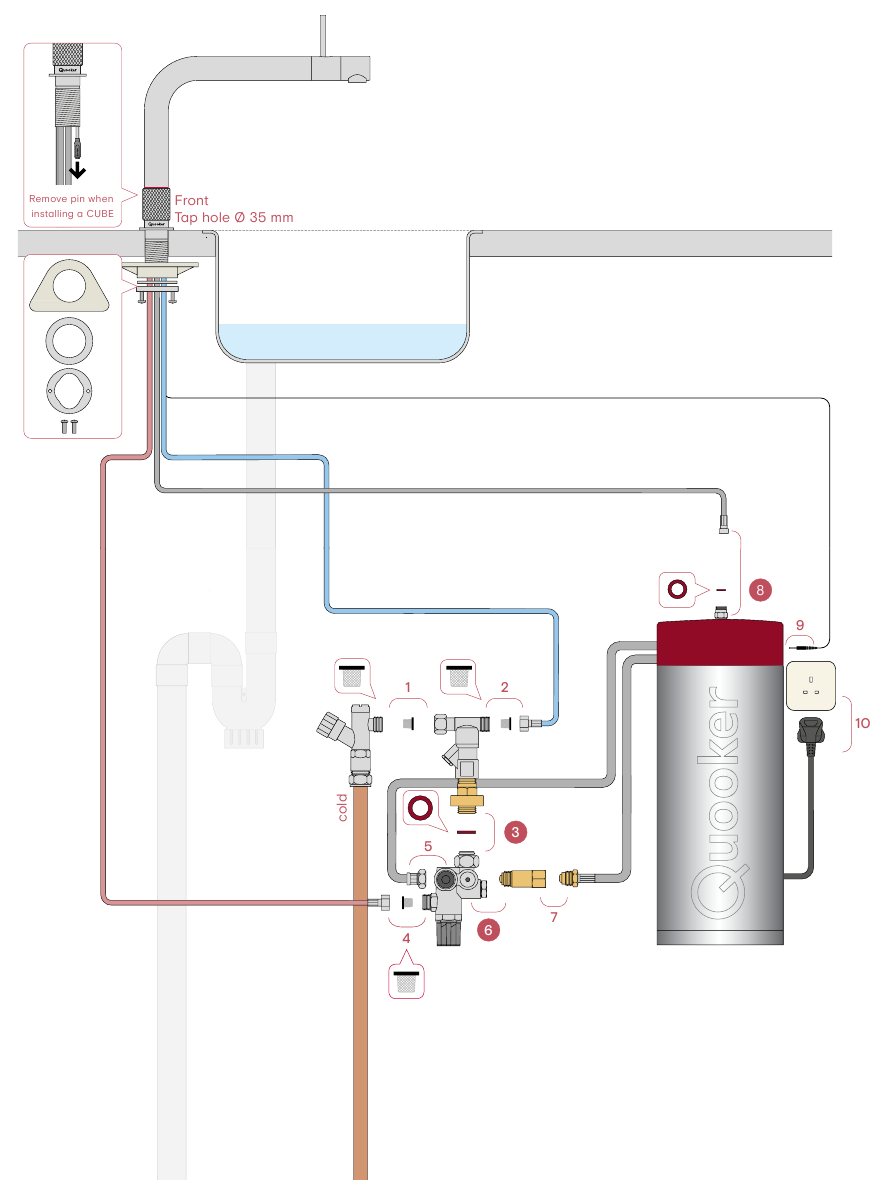

Front met de COMBI

Front
Extra benodigdheden: kruiskopschroevendraaier. Volg de onderstaande stappen om de Front aan te sluiten. De namen van de onderdelen zijn ook te vinden in de inhoud van de verpakking.

Let op: De Front wordt standaard geleverd met een pin die het klikken van de getextureerde ring blokkeert. Als u een CUBE op uw Quooker systeem aansluit, moet u deze pin verwijderen voordat u de CUBE-functies kunt gebruiken. Schroef de pin tegen de klok in los van de onderkant van de kraan voordat u de Front installeert. Verwijder deze pin niet als u de CUBE niet hebt geïnstalleerd.

• Steek de kraan door het kraangat (Ø 35 mm) in het werkblad.
• Bevestig de witte kraansteun (alleen nodig voor spoelbakken van roestvrij staal of een werkblad dat < 10 mm dik is), de metalen ring en vervolgens de schroefdraadring aan de onderkant van de kraan en draai vast.
• Steek de schroeven in de schroefdraadring en draai ze losjes vast.
• Draai de kraan zodat het logo naar voren wijst.
• Draai nu de schroeven stevig vast met een schroevendraaier.

COMBI
Extra benodigdheden: waterpomptang, steeksleutel 12, 14, 17, 19, 22 en 24.

Sluit de hoofdkraan of de afsluitklep en installeer de meegeleverde afsluitklep. Volg vervolgens de 10 stappen uit het installatieoverzicht aan de overzijde. De namen van de onderdelen zijn ook te vinden in de inhoud van de verpakking. Alleen de stappen met een rode achtergrond hebben een aanvullende uitleg:

• Zorg er bij stap 3 voor dat de temperatuurinstellingsknop van de mengkraan toegankelijk blijft. Met deze knop kunt u de temperatuur van het warme water instellen (tussen K-40 ⁰C en W-60 ⁰C).

• In de stappen 5, 6 en 7 zijn de aansluitingen voorzien van knelfittingen, zodat er geen pakking of ringen tussen nodig zijn.
• Gebruik bij stap 8 steeksleutels 12 en 14 om de kokendwaterslang stevig aan de tank vast te draaien.

Installatie voltooid? Volg dan de volgende stappen:

• Open de kokendwaterkraan (push-push-turn) en laat deze open staan.
• Open de hoofdkraan en de afsluitklep en controleer op lekkage.
• Laat het water lopen. Er zal eerst zwart water uitstromen, dit is actieve kool van het filter en is onschadelijk. Wacht tot het water helder is en draai vervolgens de kokendwaterkraan dicht.
• Schakel de tank in met de Q-knop op de deksel van de tank.
• Wacht 20 minuten tot het systeem is opgewarmd; de LED-ring op de kraan gaat dan uit.

Het Quooker systeem is nu klaar voor gebruik.

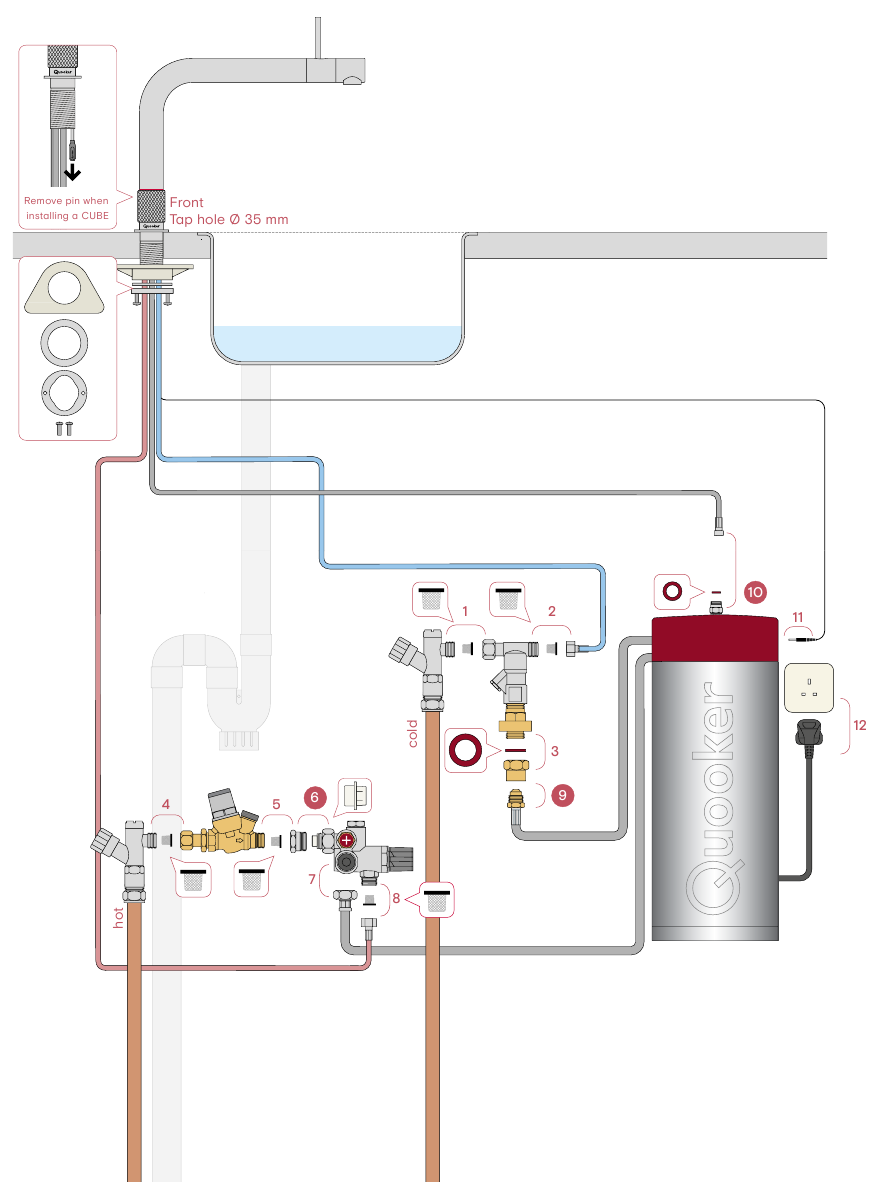

Voorzijde met de COMBI+

Voorzijde
Benodigde extra benodigdheden: kruiskopschroevendraaier. Volg de onderstaande stappen om de Voorzijde aan te sluiten. De namen van de onderdelen zijn ook te vinden in de inhoud van de verpakking.

Opmerking: De Voorzijde wordt standaard geleverd met een pin die het klikken van de geribbelde ring blokkeert. Als u een CUBE op uw Quooker-systeem aansluit, moet u deze pin verwijderen voordat u de CUBE-functies kunt gebruiken. Draai de pin tegen de klok in los van de onderkant van de kraan voordat u de Voorzijde installeert. Verwijder deze pin niet als u de CUBE niet hebt geïnstalleerd.

• Steek de kraan door het kraangat (Ø 35 mm) in het werkblad.
• Bevestig de witte kraansteun (alleen nodig voor een roestvrijstalen spoelbak of werkblad dat < 10 mm dik is), de metalen ring en vervolgens de schroefdraadring aan de onderkant van de kraan en draai deze vast.
• Steek de schroeven in de schroefdraadring en draai ze losjes vast.
• Draai de kraan zo dat het logo naar voren wijst.
• Draai nu de schroeven stevig vast met een schroevendraaier.

COMBI+
Benodigde extra benodigdheden: waterpomptang, steeksleutel 12, 14, 17, 19, 22 en 24.

Sluit de hoofdkraan of afsluiters en installeer de meegeleverde afsluiter. Volg vervolgens de 12 stappen van het installatieoverzicht aan de overkant. De namen van de onderdelen zijn ook te vinden in de inhoud van de verpakking. Alleen de stappen met een rode achtergrond hebben een extra uitleg:

• Zorg er bij stap 6 voor dat de temperatuurinstelknop van de mengkraan toegankelijk blijft. Met deze knop kunt u de temperatuur van het warme water instellen (tussen K-40 ⁰C en W-60 ⁰C).

• In stappen 7 en 9 zijn de aansluitingen voorzien van compressiefittingen, dus er zijn geen pakkingen of ringen nodig ertussen.
• Gebruik bij stap 10 steeksleutels 12 en 14 om de kokendwaterleiding stevig aan de tank vast te draaien.

Installatie voltooid? Volg dan de volgende stappen:

• Open de kokendwaterkraan (druk-druk-draai) en laat deze open staan.
• Open de hoofdkraan en de afsluiters en controleer op lekkages.
• Laat het water lopen. Er zal eerst zwart water uitstromen, dit is geactiveerde koolstof uit het filter en is onschadelijk. Wacht tot het water helder is en draai dan de kokendwaterkraan dicht.
• Zet de tank aan met de Q-knop op het deksel van de tank.
• Wacht 20 minuten totdat het systeem is opgewarmd; de LED-ring op de kraan gaat dan uit.

Het Quooker-systeem is nu klaar voor gebruik.

Onderhoud en service

De kraan schoonmaken

Hieronder volgt een beschrijving voor elk type afwerking over hoe u de Quooker-kraan het beste kunt schoonmaken. Na het reinigen kan de kraan worden gedroogd met een niet-schurende doek of een microvezeldoek. Dit zorgt voor een mooi, schoon en streeploos resultaat.

Voor kranen met een chroom-, roestvrijstalen of gouden afwerking kan de kraan worden gereinigd met glasreiniger en een licht vochtige doek. Spuit glasreiniger op de doek (niet rechtstreeks op de kraan) om interne schade te voorkomen. Spoel vervolgens de reinigingsdoek goed uit met warm water en knijp het water er kort uit. Gebruik deze doek vervolgens om het reinigingsmiddel van de kraan te verwijderen en droog de kraan af met een zachte doek. Doe dit bij voorkeur met een microvezeldoek.

Voor kranen met een gunmetal-, rozenkoper- of zwarte afwerking kunt u de kraan het beste schoonmaken met warm water en een microvezeldoek. Droog de kraan na gebruik af om kalkaanslag te voorkomen. Doe dit bij voorkeur met een microvezeldoek.

Opmerking: gebruik bij gebruik van gunmetal, rozenkoper of zwarte kranen en accessoires geen reinigingsmiddelen met een koolstofverbinding (zoals isopropanol, alcohol, ethanol, enz.), tenzij sterk verdund zoals glasreiniger.

In het geval van een messing patina of nikkelafwerking kunt u de kraan het beste schoonmaken met warm water en een microvezeldoek. Gebruik geen reinigingsmiddelen, omdat dit de afwerking van de kraan permanent kan beschadigen. Behandel de kraan eens in de 3 tot 6 maanden met bijenwas.

Opmerking: schoonmaakproducten zoals afwasborstels, schuursponzen, kalkverwijderaar en zuren of oplosmiddelen kunnen de binnen- en buitenkant van de kraan beschadigen.

Kraanfilter schoonmaken

Wanneer de waterstroom minder wordt, kunt u het kraanfilter (de beluchter) verwijderen en ongeveer een uur in azijn leggen. Spoel vervolgens de kalkaanslag af en plaats de beluchter terug.

Opmerking: als u een Front-kraan hebt, gebruikt u de meegeleverde beluchtersleutel om het kraanfilter te verwijderen en opnieuw te installeren.

Tankonderhoud

Wanneer de Quooker-kraan nog steeds geen optimale waterstroom produceert, zelfs niet nadat de beluchter is schoongemaakt, adviseren wij u om onderhoud uit te voeren. U kunt contact opnemen met onze serviceafdeling via het contactformulier in uw Mijn Quooker-account.

Garantie

De garantieperiode voor Quooker-producten is twee jaar, volgens onze algemene voorwaarden. Registreer uw Quooker-systeem op quooker.co.uk/register voor deze garantie.

Heeft u nog vragen?
Als u vragen heeft of als u een probleem heeft met uw Quooker-systeem, ga dan naar quooker.co.uk of gebruik onze selfservice op quooker.co.uk/self-service. Als het antwoord op uw vraag niet op onze website staat, log dan in op uw Mijn Quooker-account of maak eenvoudigweg een Mijn Quooker-account aan om contact op te nemen met onze serviceafdeling.

Tank loskoppelen

(in geval van service)

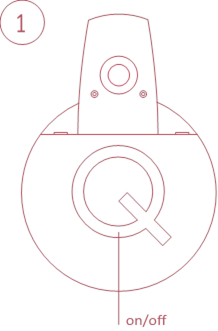

1. Uitschakelen

   Schakel de Quooker-tank uit met de Q-knop op het deksel van de tank. Laat de stekker in het stopcontact zitten.
2. De tank laten afkoelen

   Open de kokendwaterkraan (druk-druk-draai) en tegelijkertijd de koudwaterkraan. Sluit beide pas als het water volledig koud is.
3. Sluiten

   Sluit de hoofdkraan of de afsluiters. Controleer of het systeem drukloos is door de kokendwaterkraan weer te openen. Als het systeem goed drukloos is, stroomt er geen water meer uit de kraan.

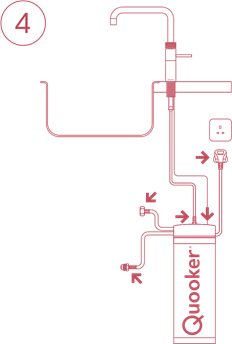

4. Loskoppelen

   Koppel de slangen los. In het geval van een Quooker PRO3 is dit één slang minder dan aangegeven in de illustratie. Trek de jackplug uit het tankdeksel. Trek de stekker uit het stopcontact. Laat in het geval van een COMBI of COMBI+ de unit leeglopen boven de gootsteen.

Referenties

• Quooker - De kraan die alles kan
• Quooker kraan selfservice tool

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Quooker Nordic, Fusion, Flex, Front, PRO3, COMBI, COMBI+ Handleiding

Beschikbare talen
