Hach AS950 Handleiding

Specificaties

Specificaties kunnen zonder kennisgeving worden gewijzigd.

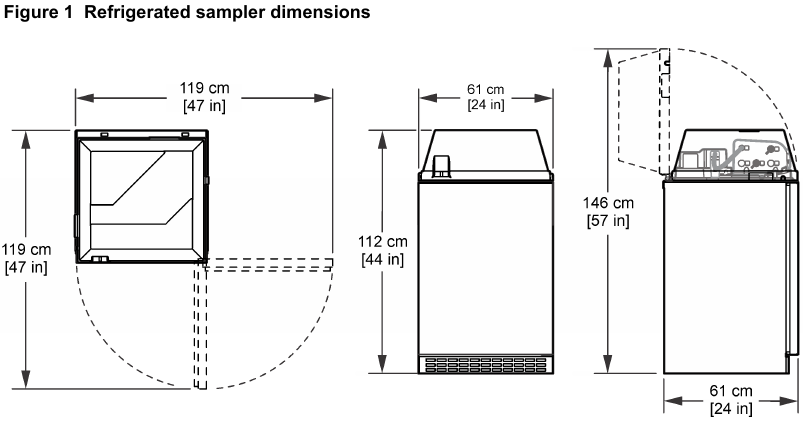

1. Raadpleeg Figuur 1 voor de afmetingen van de sampler.


Algemene informatie

De fabrikant is in geen geval aansprakelijk voor schade die voortvloeit uit onjuist gebruik van het product of het niet naleven van de instructies in de handleiding. De fabrikant behoudt zich het recht voor om op elk moment zonder kennisgeving of verplichting wijzigingen aan te brengen in deze handleiding en de producten die erin worden beschreven. Herzieningen zijn te vinden op de website van de fabrikant.

Gebruik van gevaarinformatie

Geeft een potentieel of dreigend gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

Geeft een potentieel of dreigend gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

Geeft een potentieel gevaarlijke situatie aan die kan leiden tot licht of matig letsel.
LET OP
Geeft een situatie aan die, indien niet vermeden, schade aan het instrument kan veroorzaken. Informatie die speciale nadruk vereist.

Voorzorgslabels

Lees alle labels en tags die aan het instrument zijn bevestigd. Persoonlijk letsel of schade aan het instrument kan optreden als dit niet in acht wordt genomen. Een symbool op het instrument wordt in de handleiding vermeld met een voorzorgsmaatregel.

	Dit is het veiligheidswaarschuwingssymbool. Neem alle veiligheidsberichten die op dit symbool volgen in acht om potentieel letsel te voorkomen. Raadpleeg, indien op het instrument, de gebruiksaanwijzing voor bedienings- of veiligheidsinformatie.
	Dit symbool geeft aan dat er een risico op elektrische schokken en/of elektrocutie bestaat.
	Dit symbool geeft aan dat er brandgevaar aanwezig is.
	Dit symbool geeft aan dat het gemarkeerde item heet kan zijn en niet zonder voorzichtigheid mag worden aangeraakt.
	Dit symbool geeft aan dat het item moet worden beschermd tegen het binnendringen van vloeistoffen.
	Dit symbool geeft aan dat het gemarkeerde item niet mag worden aangeraakt.
	Dit symbool geeft een mogelijk knelgevaar aan.
	Dit symbool geeft aan dat het object zwaar is.
	Dit symbool geeft aan dat het gemarkeerde item een beschermende aardverbinding vereist. Als het instrument niet is voorzien van een aardingsstekker aan een snoer, maak dan de beschermende aardverbinding met de beschermende geleiderklem.
	Elektrische apparatuur die is gemarkeerd met dit symbool, mag niet worden afgevoerd in Europese huishoudelijke of openbare afvalsystemen. Retourneer oude of afgedankte apparatuur kosteloos aan de fabrikant voor verwijdering.

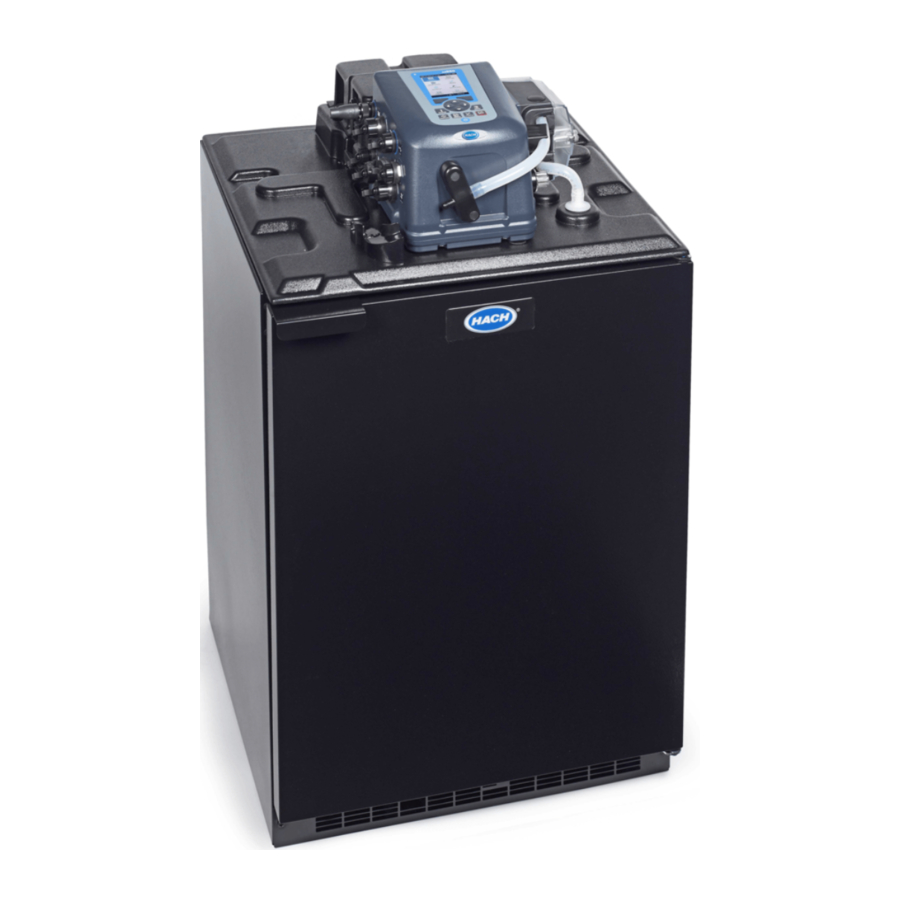

Productoverzicht

Chemische of biologische gevaren. Als dit instrument wordt gebruikt om een behandelingsproces en/of chemisch toevoersysteem te bewaken waarvoor er wettelijke limieten en bewakingsvereisten zijn met betrekking tot de volksgezondheid, openbare veiligheid, voedsel- of drankproductie of -verwerking, is het de verantwoordelijkheid van de gebruiker van dit instrument om alle toepasselijke regelgeving te kennen en na te leven en om voldoende en passende mechanismen te hebben om de toepasselijke regelgeving na te leven in het geval van een storing van het instrument.

Brandgevaar. Dit product is niet ontworpen voor gebruik met ontvlambare vloeistoffen.

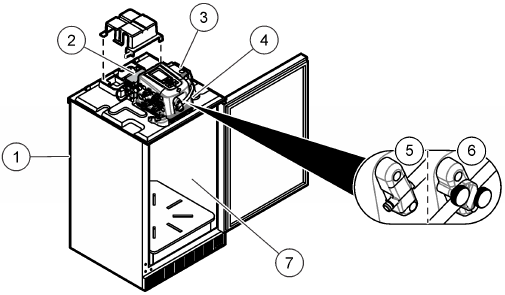

De sampler verzamelt vloeibare monsters met gespecificeerde intervallen en bewaart de monsters in een gekoelde kast. Gebruik de sampler voor een breed scala aan waterige monstertoepassingen en ook met giftige verontreinigende stoffen en zwevende vaste stoffen.

1. Koelkastbasiseenheid
2. Voeding
3. Pomp
4. Controller
5. Vloeistofdetector
6. Niet-contactmakende vloeistofdetector
7. Gekoelde kast

Productonderdelen

Brandgevaar. Dit product bevat een ontvlambaar koelmiddel. Beschadig of doorboor het koelcircuit niet.

Gevaar voor persoonlijk letsel. Instrumenten of componenten zijn zwaar. Gebruik hulp bij het installeren of verplaatsen.
Het instrument weegt maximaal 63,5 kg (140 lb). Probeer het instrument niet uit te pakken of te verplaatsen zonder voldoende apparatuur en mensen om dit veilig te doen. Gebruik de juiste tilprocedures om letsel te voorkomen. Zorg ervoor dat alle gebruikte apparatuur geschikt is voor de belasting, bijvoorbeeld een steekwagen moet geschikt zijn voor minimaal 68 kg (150 lb). Verplaats de sampler niet wanneer er gevulde monsterflessen in de gekoelde kast staan.

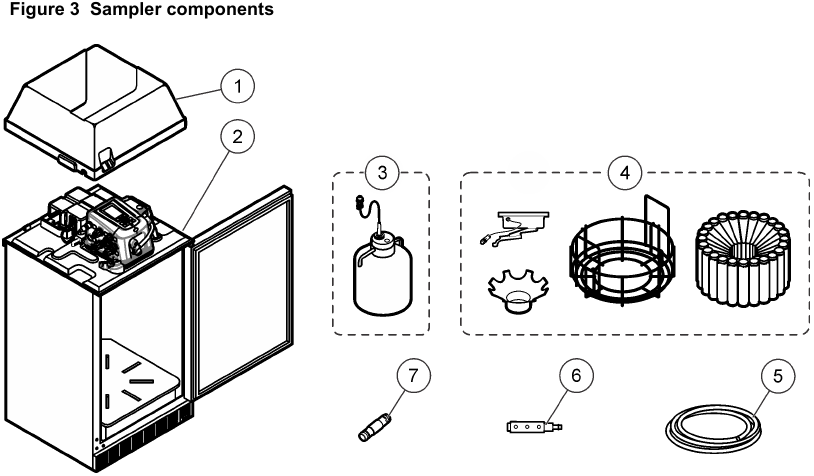

Zorg ervoor dat alle componenten zijn ontvangen. Raadpleeg Figuur 3. Als er items ontbreken of beschadigd zijn, neem dan onmiddellijk contact op met de fabrikant of een verkoopvertegenwoordiger.

1. Optionele afdekking
2. Gekoelde sampler
3. Componenten voor optie met enkele fles
4. Componenten voor optie met meerdere flessen
5. Aanzuigslang, vinyl of PTFE-gevoerd
6. Zeef
7. Slangkoppeling²

2. Wordt alleen geleverd met controllers met de niet-contactmakende vloeistofdetector.

Installatie

Meerdere gevaren. Alleen gekwalificeerd personeel mag de taken uitvoeren die in dit gedeelte van het document worden beschreven.

Richtlijnen voor installatie op locatie

Explosiegevaar. Het instrument is niet goedgekeurd voor installatie op gevaarlijke locaties.

Brandgevaar. Dit product bevat een ontvlambaar koelmiddel. Beschadig of doorboor het koelcircuit niet.

• Installeer de gekoelde sampler alleen op een binnenlocatie die uit de buurt van direct zonlicht en warmtebronnen is.
• Zorg ervoor dat de temperatuur op de locatie binnen het specificatiebereik ligt. Raadpleeg Specificaties.
• Installeer de sampler op een vlakke ondergrond. Stel de samplerpoten af om de sampler waterpas te zetten. Raadpleeg Afbeelding 1 voor de afmetingen van de sampler.
• Zorg ervoor dat alle luchtstroomopeningen in het instrument en in de structuur (indien van toepassing) niet geblokkeerd zijn.
• Sluit een afvoerslang aan op de ½ inch-14 NPT-connector met binnendraad aan de onderkant van de sampler.

De sampler voorbereiden

1. Reinig de monsterflessen
   Reinig de monsterflessen en doppen met een borstel, water en een mild reinigingsmiddel. Spoel de monsterflessen met vers water, gevolgd door een spoeling met gedestilleerd water.

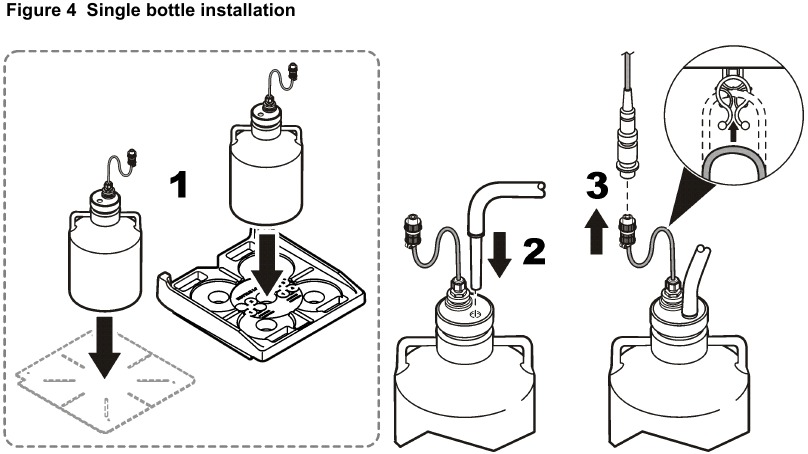

2. Een enkele fles installeren
   Wanneer een enkele fles wordt gebruikt om één samengesteld monster te verzamelen, voert u de volgende stappen uit. Wanneer meerdere flessen worden gebruikt, raadpleegt u Meerdere flessen installeren.
   Wanneer de fles vol is, stopt de volflesafsluiter het monsternameprogramma. Installeer de monsterfles zoals weergegeven in Afbeelding 4.

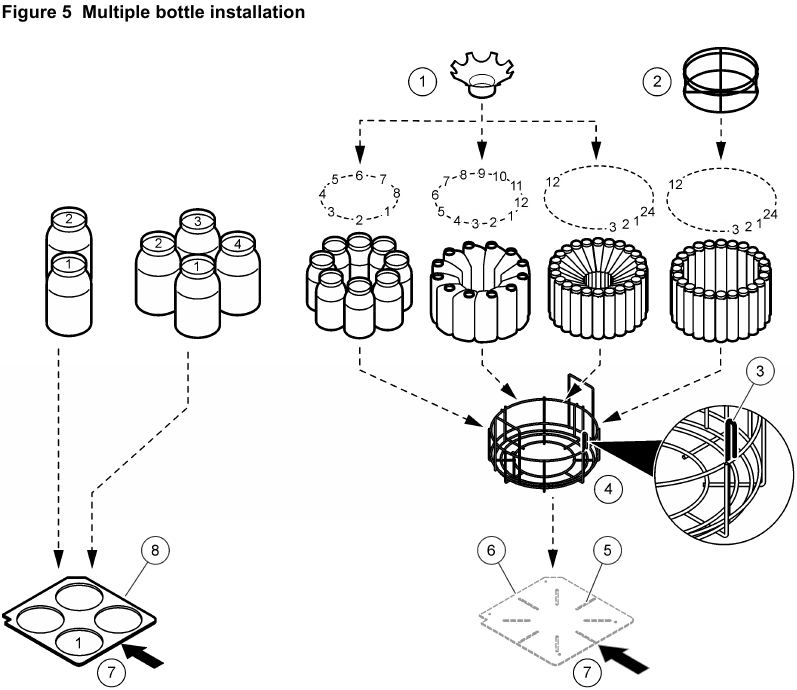

3. Meerdere flessen installeren
   Wanneer meerdere flessen zijn geïnstalleerd, verplaatst een verdeelarm de monsterbuis over elke fles. Het verzamelen van monsters stopt automatisch wanneer het opgegeven aantal monsters is verzameld.
   1. Monteer de monsterflessen zoals weergegeven in Afbeelding 5. Voor acht of meer flessen moet u ervoor zorgen dat de eerste fles zich in de richting van de klok bevindt, in de buurt van de fles-één-indicator.

      1. Retainer voor 24 1-L poly flessen
      2. Retainer voor 24 350-mL glazen flessen
      3. Fles-één-indicator
      4. Flessenbak voor 8 tot 24 flessen
      5. Sleuf voor flessenbak
      6. Bodem van gekoelde sampler
      7. Voorkant van sampler
      8. Insert (alleen gekoelde sampler)
   2. Plaats de flessenmontage in de sampler. Voor acht of meer flessen lijnt u de draden uit in de sleuven in de onderste bak.

De sampler aansluiten

Installeer de aanzuigbuis in het midden van de monsterstroom (niet in de buurt van het oppervlak of de bodem) om ervoor te zorgen dat een representatief monster wordt verzameld.

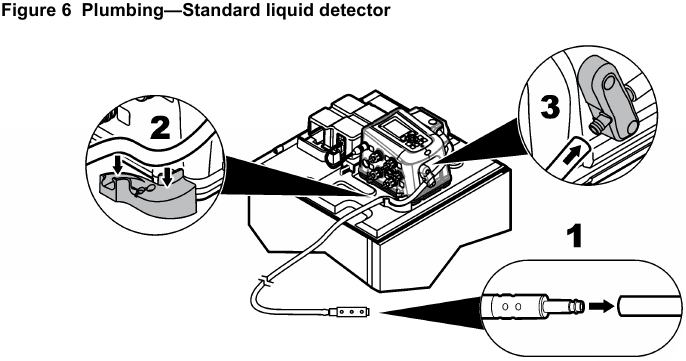

1. Voor een sampler met de standaard vloeistofdetector sluit u de slangen aan op de sampler zoals weergegeven in Afbeelding 6.

   Opmerking: Wanneer een met teflon beklede slang wordt gebruikt, gebruikt u de slangverbindingsset voor met teflon beklede PE-slangen.

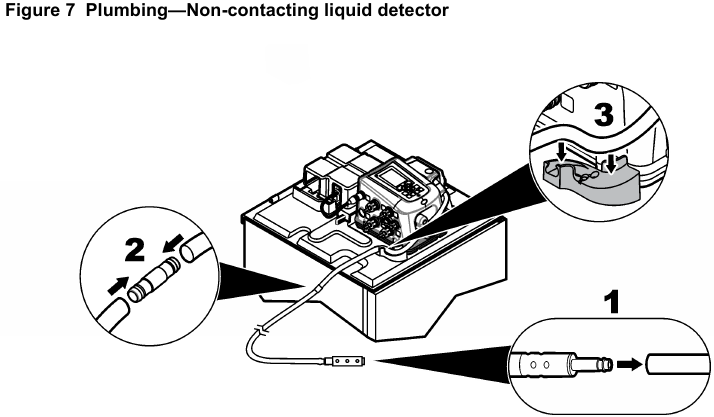

2. Voor een sampler met de optionele contactloze vloeistofdetector sluit u de slangen aan op de sampler zoals weergegeven in Afbeelding 7.

   Opmerking: Wanneer een met teflon beklede slang wordt gebruikt, gebruikt u de slangverbindingsset voor met teflon beklede PE-slangen.

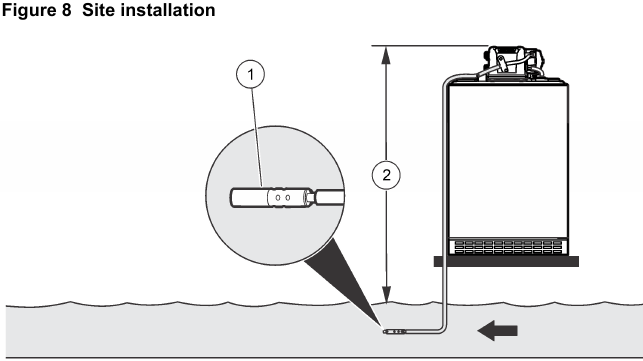

3. Installeer de aanzuigbuis en het filter in de hoofdstroom van de monsterbron waar het water turbulent en goed gemengd is.

   1. Filter
   2. Verticale lift
      • Maak de aanzuigbuis zo kort mogelijk. Raadpleeg Specificaties voor de minimale lengte van de aanzuigslang.
      • Houd de aanzuigbuis op een maximale verticale helling, zodat de buis volledig leegloopt tussen de monsters.
        Opmerking: Als een verticale helling niet mogelijk is of als de buis onder druk staat, schakelt u de vloeistofdetector uit. Kalibreer het monstervolume handmatig.
      • Zorg ervoor dat de aanzuigbuis niet is afgeknepen.

Elektrische installatie

De sampler op het stroomnet aansluiten

Elektrocutiegevaar. Als deze apparatuur buitenshuis of op mogelijk natte locaties wordt gebruikt, moet een aardlekschakelaar (GFCI/GFI) worden gebruikt om de apparatuur op de hoofdvoeding aan te sluiten.

Brandgevaar. Installeer een 15 A stroomonderbreker in de stroomleiding. Een stroomonderbreker kan de lokale stroomonderbreker zijn, indien deze zich in de directe nabijheid van de apparatuur bevindt.

Elektrocutiegevaar. Aarding is vereist.

Elektrocutiegevaar. Zorg ervoor dat er gemakkelijke toegang is tot de lokale stroomonderbreker.
Sluit de netsnoeren aan op de gekoelde sampler. Gebruik een stroomlijnfilter of sluit het netsnoer voor de controller aan op een ander circuit om de kans op elektrische transiënten te verkleinen.

Controller aansluitingen

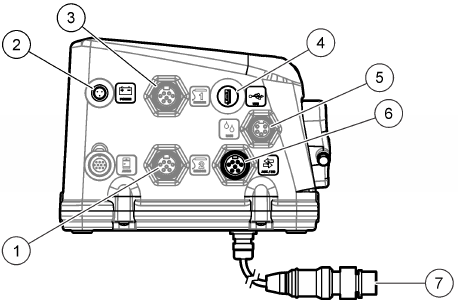

Afbeelding 9 toont de elektrische connectoren op de controller.

1. Sensor 2-poort (optioneel)
2. Voedingspoort
3. Sensor 1-poort (optioneel)
4. USB connector
5. Regenmeter/RS485-poort (optioneel)
6. Auxilliary I/O-poort
7. Verdeelarm/Volflesafsluitpoort
8. Een Sigma 950 of FL900 aansluiten
   Als de monsterneming op basis van flow is, levert u de controller een flow-ingangssignaal (puls of 4–20 mA). Sluit een Sigma 950 of een FL900 Flow Logger aan op de AUX I/O-poort.
   U kunt ook een flowsensor aansluiten op een sensorpoort. Raadpleeg Een sensor aansluiten.
   Te verzamelen item: Multifunctionele hulpkabel, 7-pins
   1. Sluit een uiteinde van de kabel aan op de flowmeter. Raadpleeg de documentatie van de flowmeter.
   2. Sluit het andere uiteinde van de kabel aan op de AUX I/O-poort op de controller.

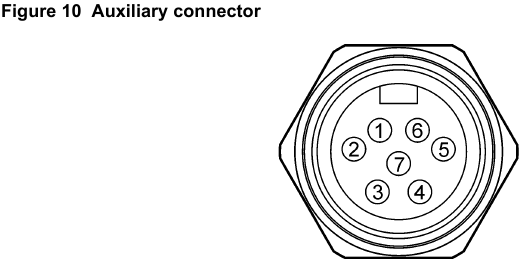

Een niet-Hach flowmeter aansluiten

Om een niet-Hach flowmeter aan te sluiten op de AUX I/O-poort, voert u de volgende stappen uit.
Te verzamelen items: Multifunctionele hulpkabel (halve kabel), 7-pins

1. Sluit een uiteinde van de kabel aan op de AUX I/O-poort op de controller.
2. Sluit het andere uiteinde van de kabel aan op de flowmeter. Raadpleeg Afbeelding 10 en Tabel 1.
   Opmerking: In sommige installaties is het noodzakelijk om externe apparatuur aan te sluiten op de puls-ingang, speciale uitgang en/of programma voltooid-uitgang met lange kabels. Omdat dit op de aarde gebaseerde pulseninterfaces zijn, kan een valse signalering worden veroorzaakt door voorbijgaande aardverschillen tussen elk uiteinde van de kabel. Hoge aardverschillen zijn typisch in zware industriële omgevingen. In dergelijke omgevingen kan het noodzakelijk zijn om galvanische isolatoren van derden (bijv. optocouplers) in lijn te gebruiken met de getroffen signalen. Voor de analoge ingang is externe aarding doorgaans niet nodig, omdat de 4–20 mA zender doorgaans isolatie levert.


Tabel 1 Bekabelingsinformatie halve kabel

3. De draadkleur verwijst naar de kleuren van multifunctionele kabels. Raadpleeg Accessoires.
4. Alle op het netstroom werkende apparatuur die op de controllerterminals wordt aangesloten, moet NRTL-gecertificeerd zijn.
5. Langdurige werking in deze status maakt de garantie ongeldig.
6. De bronimpedantie van het stuursignaal moet minder dan 5 kΩ zijn.

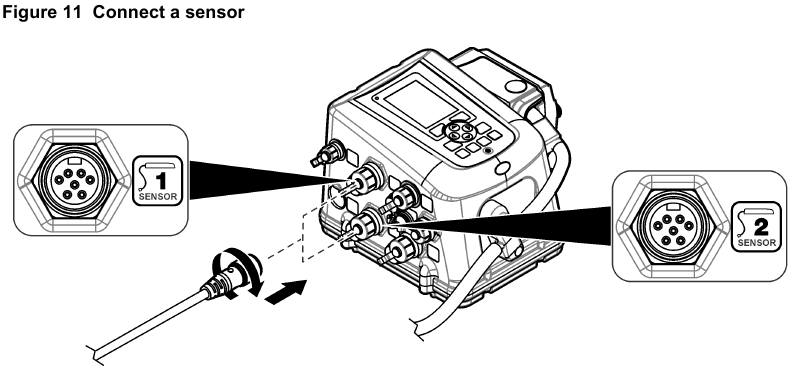

Een sensor aansluiten

Om een sensor (bijv. een pH- of flowsensor) aan te sluiten op een sensorpoort.

Opstarten

Het instrument inschakelen

De koelkast start na een vertraging van 5 minuten wanneer er stroom wordt geleverd aan de sampler. De koelkast blijft werken wanneer de controller is uitgeschakeld of de stroom van de controller is verwijderd.
Druk op de POWER (AAN/UIT)-knop op de controller om de controller in te schakelen.
Om de koelkast uit te schakelen, drukt u op de POWER (AAN/UIT)-knop op de controller. Koppel vervolgens de twee netsnoeren op de gekoelde sampler los.

Voorbereiding voor gebruik

Installeer de analyseflessen en roerstaaf. Raadpleeg de bedieningshandleiding voor de opstartprocedure.

Onderhoud

Meerdere gevaren. Alleen gekwalificeerd personeel mag de taken uitvoeren die in dit deel van het document worden beschreven.

Gevaar voor elektrocutie. Schakel de stroom naar het instrument uit voordat u onderhouds- of serviceactiviteiten uitvoert.

Brandgevaar. Dit product bevat een ontvlambaar koelmiddel. Beschadig of doorboor het koelcircuit niet. Gebruik geen mechanisch apparaat of andere procedure om de snelheid van een ontdooicyclus te verhogen.

Blootstelling aan biologisch gevaar. Neem veilige behandelingsprotocollen in acht tijdens contact met monsterflessen en monsternemeronderdelen.

Meerdere gevaren. De technicus moet ervoor zorgen dat de apparatuur veilig en correct werkt na onderhoudsprocedures.

LET OP
Demonteer het instrument niet voor onderhoud. Als de interne onderdelen moeten worden gereinigd of gerepareerd, neem dan contact op met de fabrikant.

Het instrument reinigen

Brandgevaar. Gebruik geen ontvlambare middelen om het instrument te reinigen.
LET OP
Reinig de verwarming van het controllercompartiment niet met vloeistoffen van welke aard dan ook.
Als water niet voldoende is om de controller en de pomp te reinigen, koppel dan de controller los en verplaats de controller weg van de monsternemer. Wacht voldoende lang tot de controller en de pomp droog zijn voordat de onderdelen opnieuw worden geïnstalleerd en weer in gebruik worden genomen.
Reinig de monsternemer als volgt:

• Koelkast — reinig de condensorvinnen en -spiralen indien nodig met een borstel of stofzuiger.
  Opmerking: De controller stelt de temperatuur van de verdamper in voor vorstvrije werking. Gebruik geen mechanisch apparaat of andere procedure om de snelheid van een ontdooicyclus te verhogen.
• Monsternemerkast en -lade — reinig de interne en externe oppervlakken van de monsternemerkast met een vochtige doek en een mild reinigingsmiddel. Gebruik geen schurende reinigingsmiddelen of oplosmiddelen.

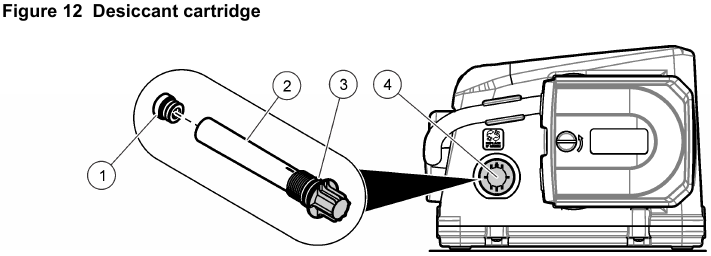

Het droogmiddel vervangen

Een droogmiddelpatroon in de controller absorbeert vocht en voorkomt corrosie. Controleer de kleur van het droogmiddel via het droogmiddelvenster. Raadpleeg Afbeelding 12. Vers droogmiddel is oranje. Wanneer de kleur groen is, vervangt u het droogmiddel.

1. Schroef de droogmiddelpatroon los en verwijder deze.

   1. Stekker
   2. Droogmiddelbuis
   3. O-ring
   4. Droogmiddelvenster
2. Verwijder de stekker en gooi het gebruikte droogmiddel weg.
3. Vul de droogmiddelbuis met vers droogmiddel.
4. Installeer de stekker.
5. Breng siliconenvet aan op de O-ring.
6. Installeer de droogmiddelbuis in de controller.

Pomponderhoud

Beknellingsgevaar. Schakel de stroom naar het instrument uit voordat u onderhouds- of serviceactiviteiten uitvoert.

De pompslang vervangen

LET OP
Het gebruik van slangen die niet door de fabrikant zijn geleverd, kan leiden tot overmatige slijtage van mechanische onderdelen en/of slechte pompprestaties.
Onderzoek de pompslang op slijtage waar de rollen tegen de slang wrijven. Vervang de slang wanneer de slang tekenen van slijtage vertoont.

Vereisten:

• Pompslang—voorgesneden of bulk 4,6 m of 15,2 m (15 ft of 50 ft)

1. Koppel de stroom naar de controller los.

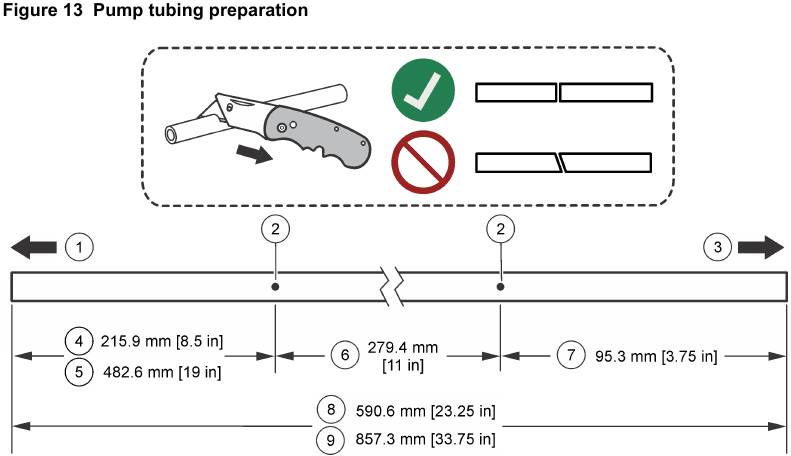

2. Als de bulkslang wordt gebruikt, snijdt u de slang door en voegt u uitlijningspunten toe.

   1. Naar inlaatslang
   2. Uitlijningspunten
   3. Naar fitting op monsternemerbasis
   4. Lengte voor controller met standaard vloeistofdetector
   5. Lengte voor controller met optionele contactloze vloeistofdetector
   6. Lengte in de pomp
   7. Lengte voor de gekoelde monsternemer
   8. Lengte voor gekoelde monsternemer en controller met standaard vloeistofdetector
   9. Lengte voor gekoelde monsternemer en controller met contactloze vloeistofdetector

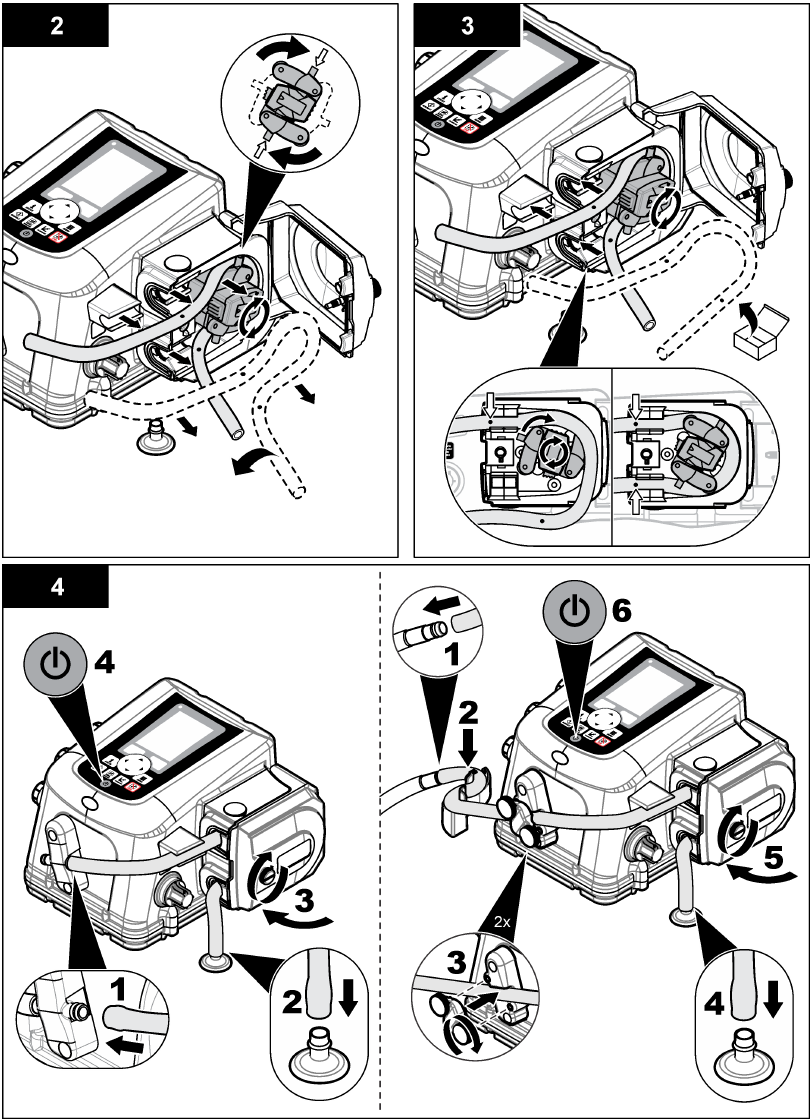

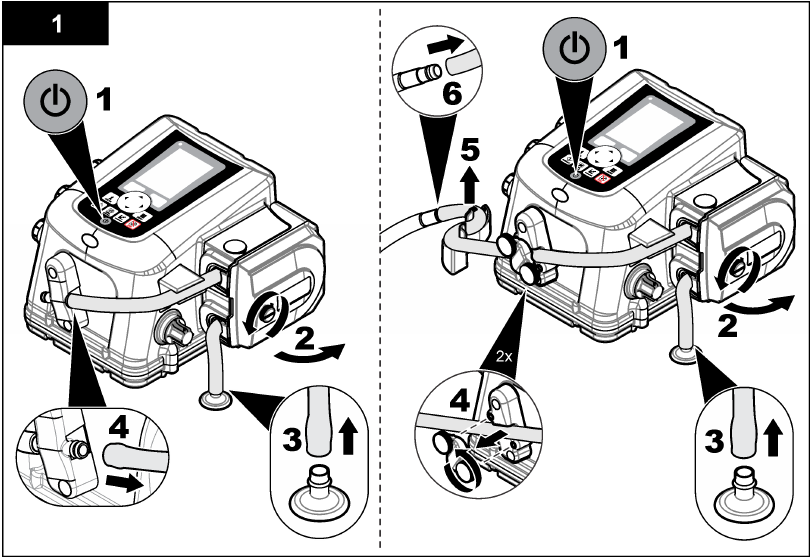

3. Verwijder de pompslang zoals weergegeven in de geïllustreerde stappen die volgen.
4. Reinig het siliconenresidu van de binnenkant van de pompbehuizing en van de rollen.
5. Installeer de nieuwe pompslang zoals weergegeven in de geïllustreerde stappen die volgen.

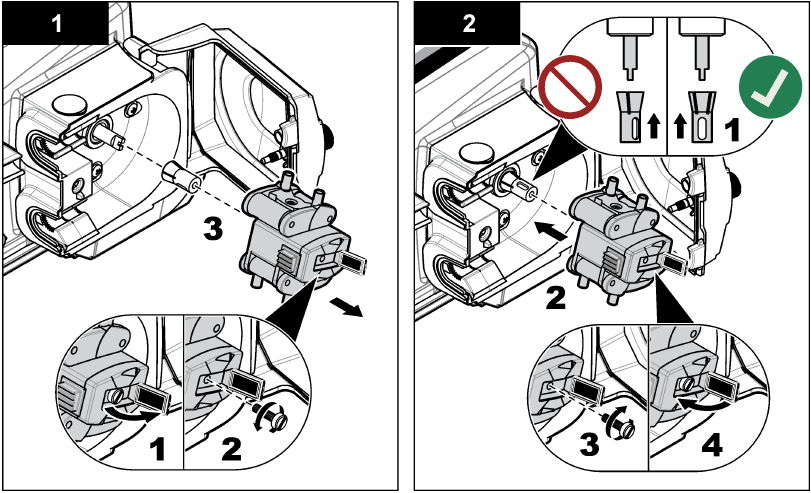

De rotor reinigen

Reinig de rotor, de sporen van de pompslang en de pompbehuizing met een mild reinigingsmiddel. Raadpleeg De pompslang vervangen en de geïllustreerde stappen die volgen.

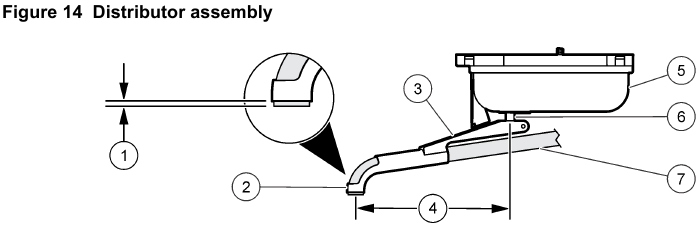

De buis van de verdeelarm vervangen

De verdeelarm beweegt tijdens het bemonsteren van meerdere flessen over elke fles. Vervang de buis in de verdeelarm wanneer de buis versleten is. Zorg ervoor dat de juiste buis wordt gebruikt voor de juiste verdeler en verdeelarm.
Opmerking: De verdeelslang is niet hetzelfde als de pompslang. De pompslang die in de verdeelopstelling is geïnstalleerd, kan de verdeler beschadigen. Ook kunnen monsters worden gemist omdat de verdeelarm niet gemakkelijk kan bewegen.

1. Verwijder de buis van de verdeelarm en van het plafond van de monsternemerkast.
2. Plaats de nieuwe buis in de verdeelarm. Steek de buis 4,8 mm (3/16 inch) of 19 mm (3/4 inch) voorbij het einde van de verdeelarm, zoals weergegeven in item 1 van Afbeelding 14.

   1. Buisverlenging
   2. Spuitmond
   3. Verdeelarm
   4. Verdeelarmlengtes: 152,4 mm (6,0 inch), 177,8 mm (7,0 inch) of 190,8 mm (7,51 inch)
   5. Verdeelmotor
   6. As
   7. Verdeelbuis
3. Steek het andere uiteinde van de buis in de fitting aan het plafond van de monsternemerkast.
4. Voltooi de diagnostische test voor de verdeler om er zeker van te zijn dat de werking correct is.

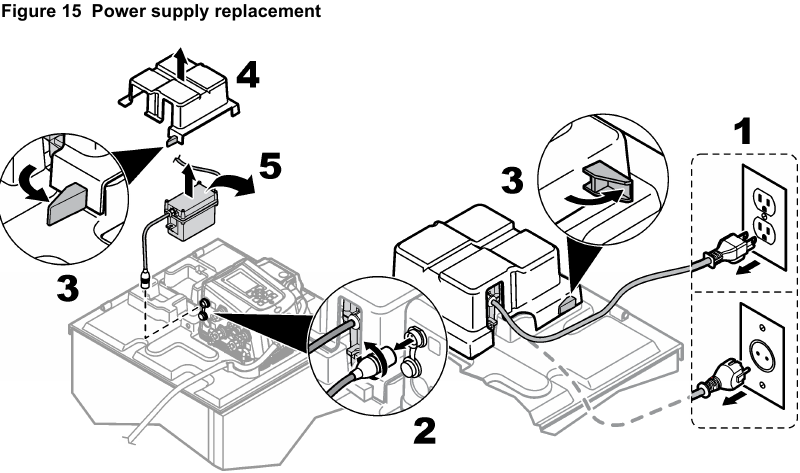

De voeding vervangen

Brandgevaar. Gebruik alleen de externe voeding die voor dit instrument is gespecificeerd.
Om de voeding voor de gekoelde monsternemer te vervangen.

Probleemoplossing

Algemene probleemoplossing

Tabel 2 toont oorzaken en corrigerende maatregelen voor een aantal veelvoorkomende problemen.
Tabel 2 Tabel voor probleemoplossing

Vervangingsonderdelen en accessoires

Risico op persoonlijk letsel. Het gebruik van niet-goedgekeurde onderdelen kan leiden tot persoonlijk letsel, schade aan het instrument of storingen in de apparatuur. De vervangingsonderdelen in dit gedeelte zijn goedgekeurd door de fabrikant.
Opmerking: Product- en artikelnummers kunnen verschillen voor sommige verkoopregio's. Neem contact op met de betreffende distributeur of raadpleeg de bedrijfswebsite voor contactgegevens.

Flessenkits

Flessensets

Vervangingsonderdelen

Accessoires
