Ergotron LX Handleiding

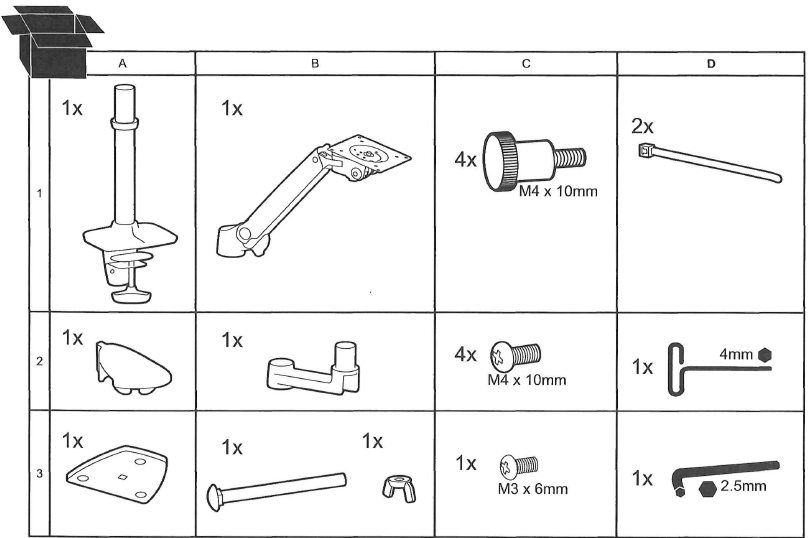

Wat zit er in de doos

LET OP: Productbewegingen en veeraanpassingen werken mogelijk niet voordat ze zijn gemonteerd en alle apparatuur is bevestigd.

Benodigde gereedschappen

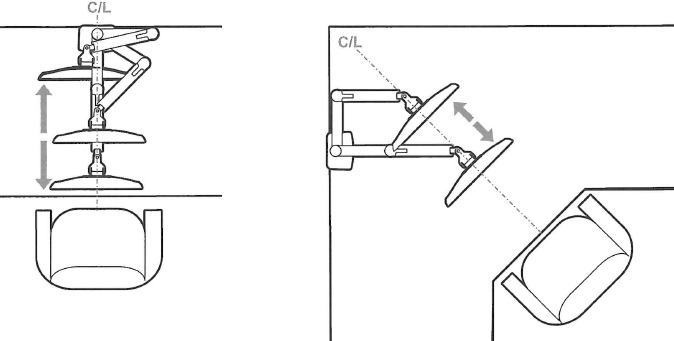

Opties voor plaatsing op bureau

Optionele vergrendelingsfunctie
(slot geleverd door klant)

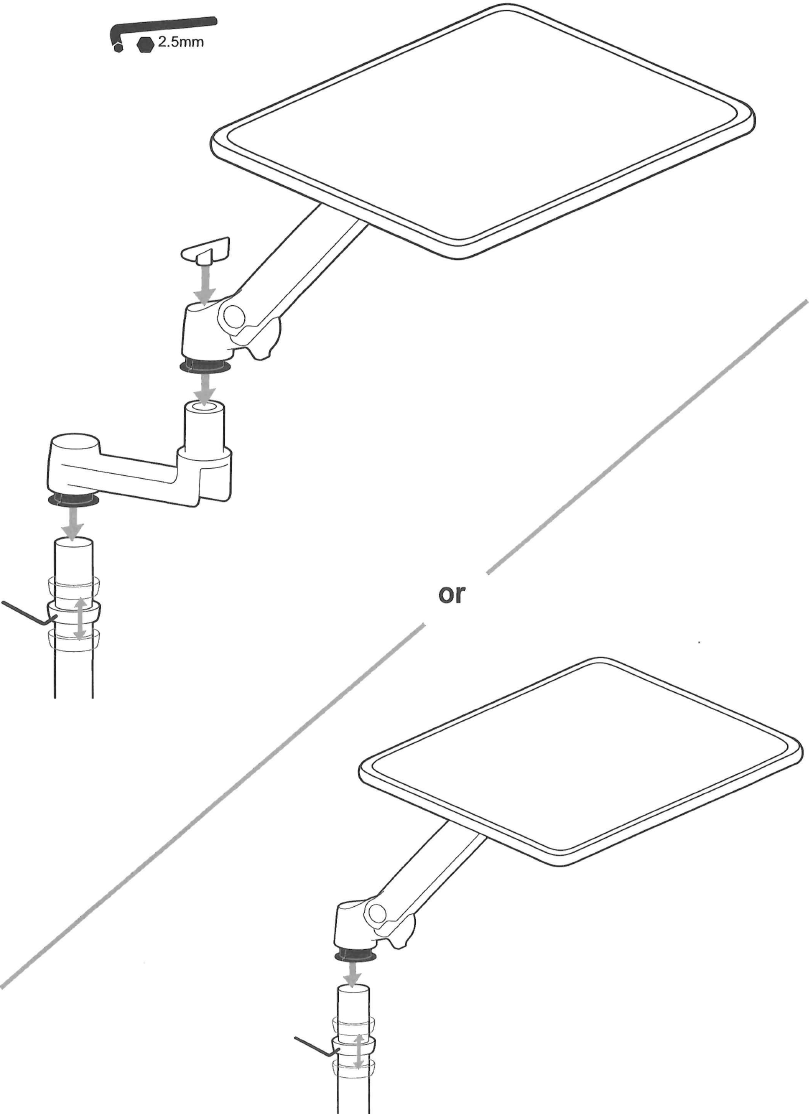

MONTAGE

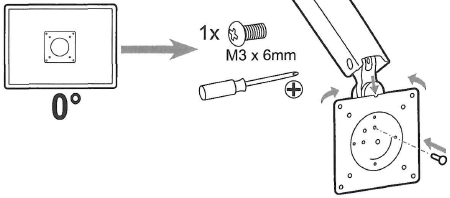

2. Draaien - Portret/Landschap

   Voor 0° rotatie, schroef toevoegen.

3.

   Gevaar van opgeslagen energie: Het armmechanisme staat onder spanning en zal snel omhoog bewegen, uit zichzelf, zodra de bevestigde apparatuur is verwijderd. Verwijder daarom GEEN apparatuur tenzij de arm naar de hoogste positie is verplaatst! Het niet opvolgen van deze instructie kan leiden tot ernstig persoonlijk letsel en/of schade aan de apparatuur!

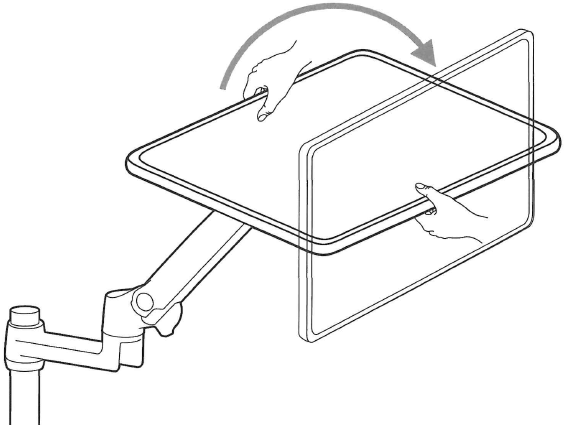

5. Kantelen

   De eerste keer kan meer kracht nodig zijn.

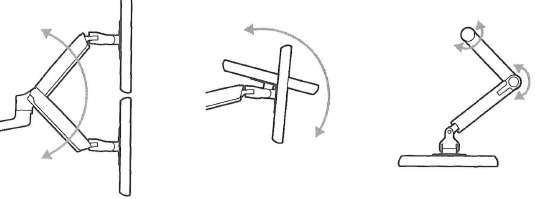

7. Aanpassingsstap


   U moet dit product aanpassen nadat de installatie is voltooid. Zorg ervoor dat al uw apparatuur correct op het product is geïnstalleerd voordat u aanpassingen probeert aan te brengen. Dit product moet soepel en gemakkelijk door het volledige bewegingsbereik bewegen en blijven staan waar u het hebt ingesteld. Als de bewegingen te gemakkelijk of moeilijk zijn of als het product niet in de gewenste positie blijft staan, volg dan de aanpassingsinstructies om soepele en gemakkelijke bewegingen te creëren. Afhankelijk van uw product en de aanpassing, kan het vele beurten duren voordat u een verschil merkt. Elke keer dat apparatuur aan dit product wordt toegevoegd of ervan wordt verwijderd, wat resulteert in een verandering in het gewicht van de gemonteerde last, moet u deze aanpassingsstappen herhalen om een veilige en optimale werking te garanderen.

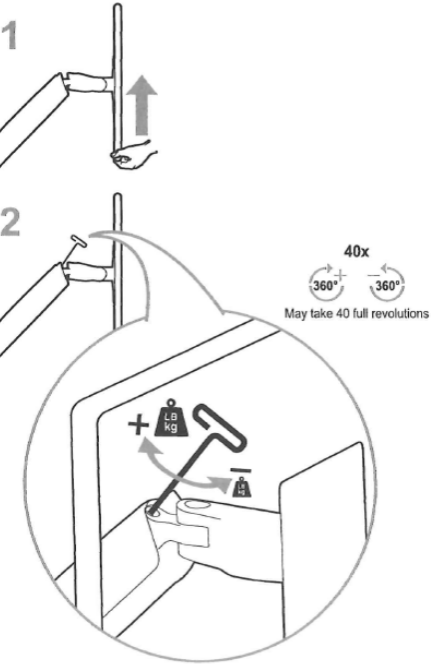

8. Aanpassingsstap
   Liften - Omhoog en omlaag



   Draai bevestigingsmiddelen NIET te strak aan. Te strak aandraaien kan schade aan uw apparatuur veroorzaken.


   Verhoog de liftkracht
   Als het gemonteerde gewicht te zwaar is of dit product niet omhoog blijft staan wanneer het wordt opgetild, moet u de liftkracht verhogen.

   Verlaag de liftkracht
   Als het gemonteerde gewicht te licht is of dit product niet omlaag blijft staan wanneer het wordt neergelaten, moet u de liftkracht verlagen.

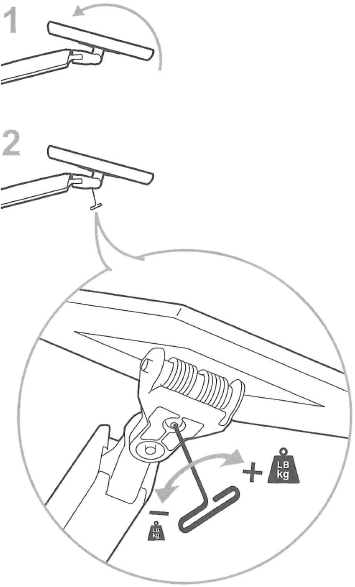

9. Aanpassingsstap
   Kantelen - Vooruit en achteruit



   Verwijder de schroef NIET. Het verwijderen van de schroef kan schade aan de apparatuur veroorzaken.


   Verhoog de liftkracht
   Als het gemonteerde gewicht te zwaar is of dit product niet omhoog blijft staan wanneer het wordt opgetild, moet u de liftkracht verhogen.

   Verlaag de liftkracht
   Als het gemonteerde gewicht te licht is of dit product niet omlaag blijft staan wanneer het wordt neergelaten, moet u de liftkracht verlagen.
10. Aanpassingsstap

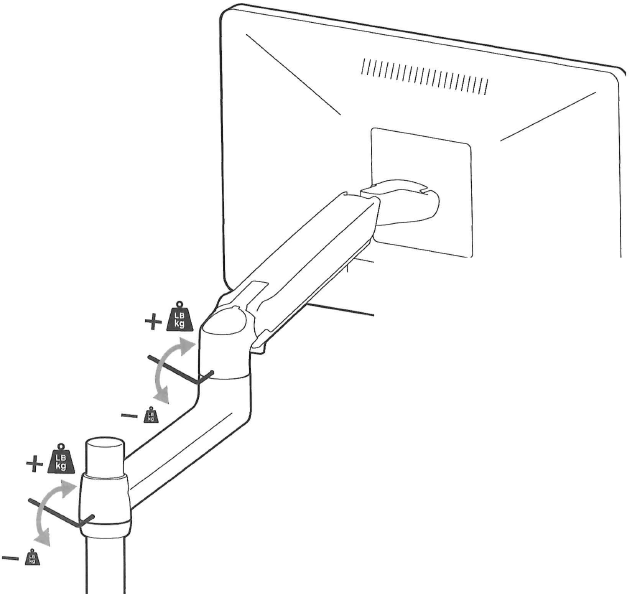

    Armzwaai — Van links naar rechts



    Verwijder de schroef NIET. Het verwijderen van de schroef kan schade aan de apparatuur veroorzaken.


    Verhoog de wrijving
    Als dit product te gemakkelijk beweegt, moet u de wrijving verhogen.

    Verlaag de wrijving
    Als dit product te moeilijk te verplaatsen is, moet u de wrijving verlagen.

Ja, dat is het. Echt waar.
Nu is uw LX-arm klaar voor de manier waarop u het beste werkt.

Meer informatie over ergonomisch computergebruik op: www.ergotron.com/ergonomics

Veiligheid

Omdat de materialen van het montageoppervlak sterk kunnen variëren, is het absoluut noodzakelijk dat u ervoor zorgt dat het montageoppervlak sterk genoeg is om het gemonteerde product en de apparatuur te kunnen dragen.

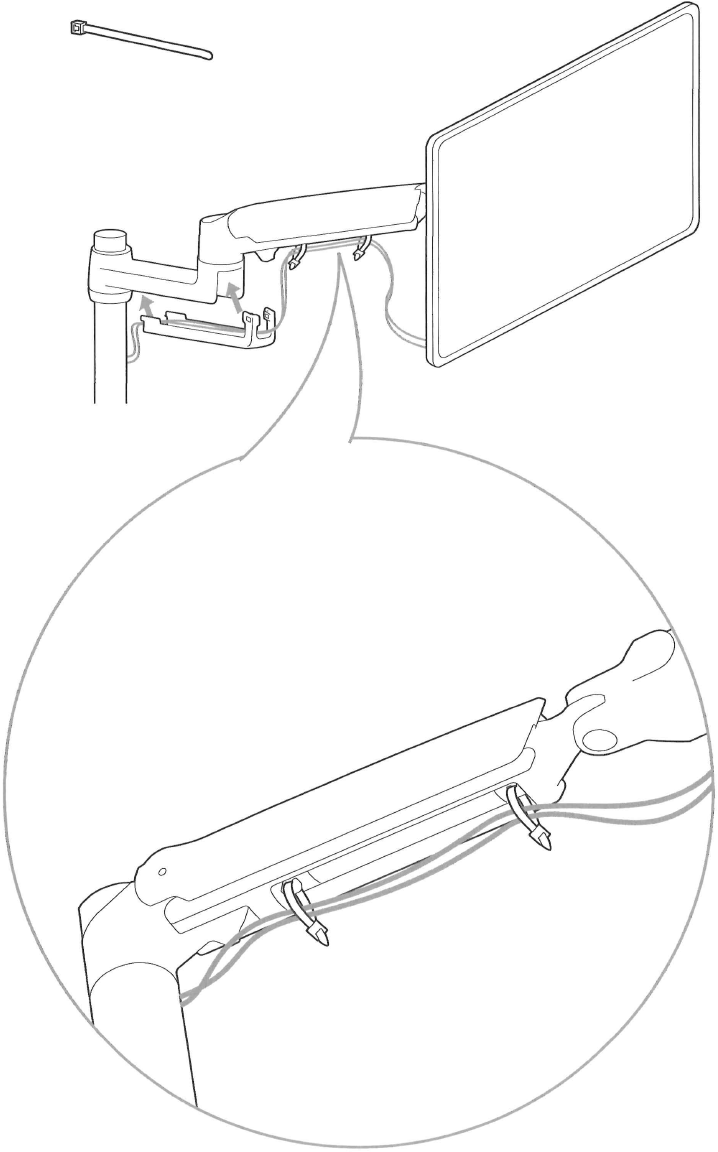

Laat voldoende speling in de kabel om het volledige bewegingsbereik mogelijk te maken.
Om te voorkomen dat kabels bekneld raken, is het belangrijk om de kabelgeleidingsinstructies in deze handleiding te volgen. Het niet opvolgen van deze instructies kan leiden tot schade aan de apparatuur of persoonlijk letsel.

Gevaar van opgeslagen energie: Het armmechanisme staat onder spanning en zal snel omhoog bewegen, uit zichzelf, zodra de bevestigde apparatuur is verwijderd. Verwijder daarom GEEN apparatuur tenzij de arm naar de hoogste positie is verplaatst! Het niet opvolgen van deze instructie kan leiden tot ernstig persoonlijk letsel en/of schade aan de apparatuur!

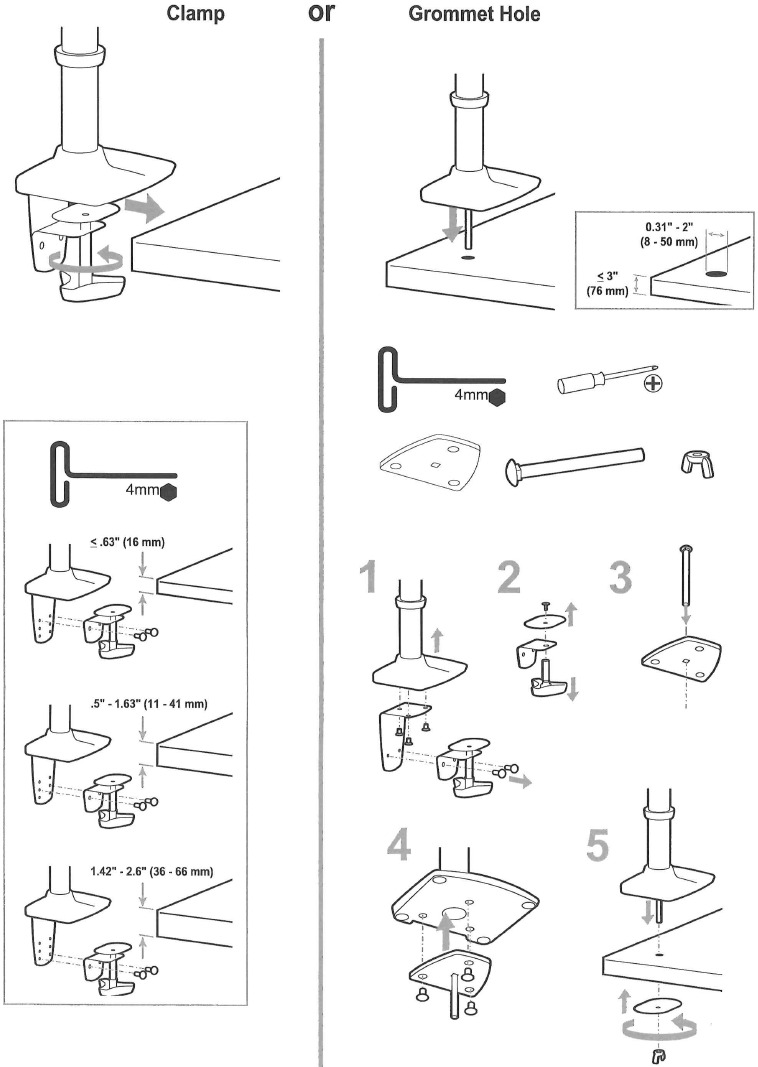

Optionele montage met doorvoergat

Bout moet in het midden van het gat zitten. Voor een veilige bevestiging van de arm en om schade aan de apparatuur te voorkomen, moet de plaat contact maken met de onderkant van het bureau aan beide zijden van het gat.

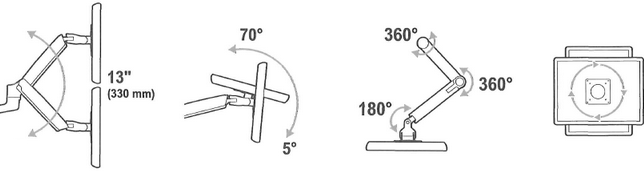

Gewichtscapaciteit:

OVERSCHRIJD DE MAXIMAAL AANGEGEVEN GEWICHTSCAPACITEIT NIET. ERNSTIG LETSEL OF SCHADE AAN EIGENDOM KAN HET GEVOLG ZIJN!
* Het onderste bewegingsbereik voor verticaal liften wordt tot 114 mm (4,5 inch) verminderd wanneer de arm is aangepast om meer dan 9 kg (20 lbs) te dragen.

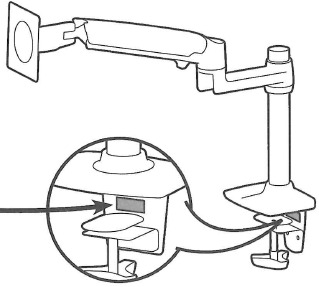

LET OP: Vermeld bij contact met de klantenservice het serienummer.

Voor garantie bezoek: www.ergotron.com/warranty
Voor service bezoek: www.ergotron.com
Voor lokale telefoonnummers van de klantenservice bezoek: http://contact.ergotron.com

Scan de code voor installatievideo's en andere ondersteuning:
https://go.ergotron.com/45-295

www.ergotron.com
USA: 1-800-888-8458
Europe: +31 (0)33-45 45 600
China: 400-120-3051
Japan: japansupport@ergotron.com
