TakTark BM603 Handleiding
Inhoud
PRODUCTDIAGRAM

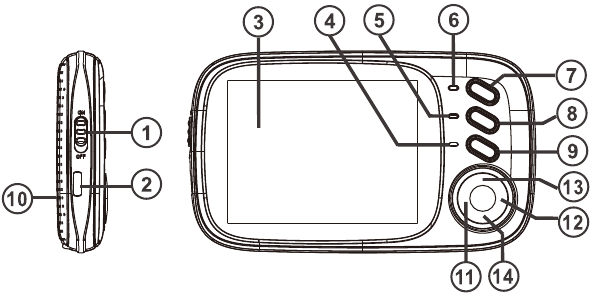

Monitor/ouderunit
- Aan/uit-schakelaar
- Poort voor stroomadapter
- LCD-scherm
- Microfoon
- Oplaadindicator
- Stroom-/signaalindicator
- VOX-modusknop
- PTT-knop (Push-to-Talk)/audioplayerknop
- Zoomknop
- Luidspreker
- Menu/OK-knop
- Terugknop
- Omhoogknop/volume+
- Omlaagknop/volume-

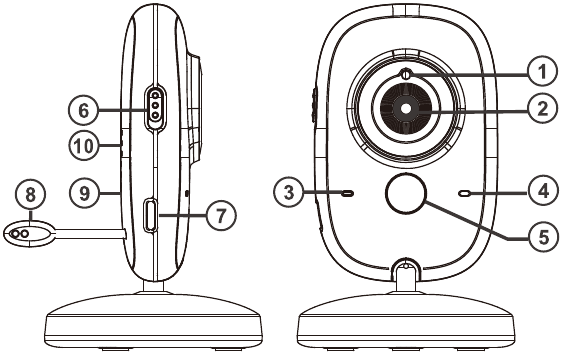

Camera/babyunit
- Lichtsensor
- Cameralens
- Stroomindicator
- Microfoon
- Infrarood-LED
- Aan/uit-schakelaar
- Poort voor stroomadapter
- Temperatuursensor
- Koppelingsknop
- Luidspreker
SCHERMPICTOGRAMMEN
- Signaalsterktebalk
- Geselecteerd kanaal
- Temperatuur
- Muziek speelt
- Alarm geactiveerd
- VOX-modus geactiveerd
- Digitale zoom geactiveerd
- Batterijbalk
- Volumebalk
- Datum
- Tijd
- Push-to-talk geactiveerd
- Selectieve weergave geactiveerd
AAN DE SLAG
- Camera/babyunit van stroom voorzien:
![]()
- Steek de stroomadapter in een stopcontact en sluit deze aan op de poort van de stroomadapter van de camera en zet vervolgens de aan/uit-schakelaar aan.
- Een blauw indicatielampje gaat branden om aan te geven dat de camera operationeel is (optioneel).
- De monitor/ouderunit opladen:
![]()
- Steek de stroomadapter in een stopcontact en sluit deze aan op de poort van de stroomadapter op de monitor.
- Een BLAUWE indicator gaat branden, wat aangeeft dat de batterij wordt opgeladen.
- Druk op de aan/uit-schakelaar om de monitor in te schakelen.
FUNCTIES & BEDIENING
- HET VOLUME VAN DE MONITOR AANPASSEN
Druk op de knop OMHOOG/OMLAAG om het volume aan te passen. Het huidige volumepictogram wordt 3 seconden op het scherm weergegeven. - INTERCOM-FUNCTIE & AUDIOSPELER
Houd de PTT Button (PTT-knop) op de monitor ingedrukt om via de luidspreker van de camera met uw baby te spreken. Er verschijnt een microfoonpictogram op het scherm. Druk eenmaal op de knop om de AUDIO PLAYER-modus te activeren, die enkele muzieknummers via de luidspreker van de camera afspeelt. Druk er nogmaals op om het uit te schakelen. - DIGITALE ZOOM & SELECTIEVE WEERGAVE
Druk op de Zoom Button (zoomknop) om te schakelen tussen vergrotingen van 1X/2X/3X. Druk vervolgens op de navigatieknop om de afbeelding naar de gewenste weergave te verplaatsen. - NACHTZICHT
Wanneer er onvoldoende omgevingslicht is, schakelt de camera automatisch over naar de nachtzichtmodus, de afbeelding wordt zwart-wit. - HOOFDMENU
Druk op Menu/OK in de bewakingsinterface om het hoofdmenu te openen, dat 6 items bevat. Gebruik de knoppen OMHOOG/OMLAAG om de cursor te navigeren, een item te selecteren en druk vervolgens op Menu/OK om het submenu te openen. Druk op de Return Button (terugknop) om terug te keren naar de bewakingsinterface. Wanneer u het laatste niveau van het submenu opent, navigeert u door items: Zoom Button (zoomknop); waarde aanpassen: Omhoog/Omlaag.- Camera:
Camera toevoegen: Druk op Menu/OK om de registratie-interface te openen. Selecteer Camera > Add Camera (Camera toevoegen) > Camera 1 > Druk op Menu/OK Button (menuknop/OK-knop) > Druk binnen 15 seconden op de Pair Button (koppelingsknop) van de camera. De camera is standaard vooraf geregistreerd; registreer opnieuw alleen als de verbinding wordt verbroken. Eén monitor kan tegelijkertijd worden gekoppeld met maximaal twee aangewezen camera's.
View Camera (Camera bekijken): Kies View Camera (Camera bekijken) en selecteer het camerakanaal (Camera 1 of 2) om te bekijken > Druk op Menu/OK.
Delete Camera (Camera verwijderen): selecteer Delete Camera (Camera verwijderen) > kies de bijbehorende camera > Druk op Menu/OK.
Scan Delay (Scanvertraging): Voor automatische kanaalwijzigingen selecteert u Scan Delay (Scanvertraging) om intervalweergave-intervallen in te stellen (10/15/20/30 seconden). Druk in de bewakingsinterface op de OK of Return Button (terugknop) en houd deze ingedrukt om snel door de kanalen te bladeren.
Camera Power Light (Camera stroomlampje): Stel het stroomlampje van de camera in op Auto/Always On/Always Off (Auto/Altijd aan/Altijd uit).
Intercom Volume (Intercomvolume): Pas het intercomvolume dat op de camera wordt gehoord aan op een laag/gemiddeld/hoog niveau.
Music (Muziek): Selecteer verschillende muzieknummers en pas het volume aan op een laag/gemiddeld/hoog niveau.
Note (Opmerking): Het aanpassen van de instellingen voor één camera op de monitor is van toepassing op alle aangesloten camera's, inclusief de VOX-modus, het luidsprekervolume en LED Auto/On/Off (LED Auto/Aan/Uit). Alleen digitale zoom en selectieve weergave moeten afzonderlijk worden ingesteld.
Icon Status (Pictogramstatus):Icons Status Description Meaning ![]()
Flashing Red Icon Er is geluid gedetecteerd van de camera, maar de weergave is niet gecontroleerd. ![]()
White Icon Camerakanaal dat momenteel op het scherm wordt weergegeven. ![]()
White Icon with Cross Sign Camerakanaal geactiveerd, maar het signaal is verbroken. ![]()
Grey Icon with Cross Sign Geregistreerde maar losgekoppelde camera. ![]()
Grey Icon Camera geregistreerd, maar wordt momenteel niet op het scherm weergegeven. - Alarm:
Alarm aan/uit & herhaalcyclus:
Navigeer door items: Zoom Button (zoomknop);
Waarde aanpassen: Omhoog/Omlaag.
Set the time (De tijd instellen): Ga naar het volgende item met de Zoom Button (zoomknop). Pas de
waarde aan met Omhoog/Omlaag. - Settings (Instellingen):
LCD Backlight (LCD-achtergrondverlichting): Pas de helderheid en de schermactiviteitstijd aan.
Time and Date (Tijd en datum): Set Time/ Date (Tijd instellen/ Datum): Dezelfde stappen als voor het instellen van de alarmtijd (7-2). Set Format (Formaat instellen): Schakel tussen de 24-uurs- en 12-uurs klokindeling.
Temperature Unit (Temperatuureenheid): Kies tussen Celsius of Fahrenheit.
Anti-Flicker (Anti-flikkering): Selecteer 50 of 60 Hz om overeen te komen met de lokale stroomfrequentie voor anti-flikkering.
Alerts Tone (Meldingstoon): Schakel de meldingstoon van een bijna lege batterij in of uit. Kies uit vier tonen...
Monitor LED Light (Monitor LED-lampje): Schakel de helderheid van de indicator over naar Off/Low/Medium/High (Uit/Laag/Gemiddeld/Hoog). - VOX (spraakactivering):
In de VOX-modus slaapt het scherm om energie te besparen en wordt het wakker wanneer de microfoon van de camera geluid detecteert. Schakel deze modus in met de VOX Mode Button (VOX-modusknop) of in het VOX-submenu.
System Mode (Systeemmodus): Schakel tussen Normal Mode (Normale modus) en VOX Mode (VOX-modus).
VOX Sensitivity (VOX-gevoeligheid): Pas de gevoeligheid aan op Laag/Gemiddeld/Hoog. - Language (Taal):
Selecteer uit 8 talen: English/Français/Español/Português/Italiano/Deutsch/Türkçe/Русский. - System Info (Systeeminformatie):
System Info (Systeeminformatie): Bekijk de hardware- en softwareversies.
- Camera:
SPECIFICATIES
- Frequency (Frequentie): 2.4 GHz Digital
- Modulation Mode (Modulatiemodus): GFSK
- Operating temperature (Bedrijfstemperatuur): -10 tot +45°C (+14 tot +113°F)
- Operating Humidity (Bedrijfsvochtigheid): <85%
- Operating Range (Bereik): 260 m/ 853 ft. in een onbelemmerd open veld
- Power Adapter (Stroomadapter):
Input (Ingang): 100-240 VAC,50-60 Hz;
Output (Uitgang): 5 V/1 A
(Muren, ramen, deuren en trappen verzwakken het signaal.)
Monitor
- Screen (Scherm): 3.2" LCD
- Resolution (Resolutie): 320 X 240 pixels
- Battery (Batterij): Li-Polymer 1000 mAh Rechargeable
- Dimensions (W x H x D) (Afmetingen (B x H x D)): 120 X 70 X 18 mm
Camera
- Sensor: CMOS
- Minimum Illumination (Minimale verlichting): 0Lux (IR aan)
- Night Vision Distance (Nachtzichtafstand): 15ft (5m)
- Temperature sensor (Temperatuursensor): (Tolerantie ±2 Celsius)
- Dimensions (WxHxD) (Afmetingen (BxHxD)): 66 X 106 X 66 mm
VEILIGHEIDSINSTRUCTIES
- Gebruik UITSLUITEND de meegeleverde stroomadapters.
- Houd alle eenheden, onderdelen en snoeren buiten het bereik van de baby en vermijd ze in het ledikant te plaatsen.
- Alleen voor gebruik binnenshuis. Houd het product uit de buurt van water of warmtebronnen.
- Deze babyfoon is geen vervanging voor verantwoordelijk toezicht door volwassenen.
- About Echo (Over echo): Houd de monitor en de camera uit elkaar, of verlaag het volume om echo van nabijheid te voorkomen.
- De camera heeft geen ingebouwde batterij en moet worden aangesloten om te werken. Het wordt aanbevolen om de monitor volledig op te laden voor gebruik; hij werkt op batterij als hij is losgekoppeld.
- Koppel het product los wanneer het langere tijd niet wordt gebruikt of tijdens onweer.
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download TakTark BM603 Handleiding
