TakTark BM611 Handleiding

INHOUD VAN DE VERPAKKING

1 x Monitor (ouderunit)
1 x Camera (babyunit)
2 x Stroomadapters
1 x Gebruikershandleiding

PRODUCTDIAGRAM

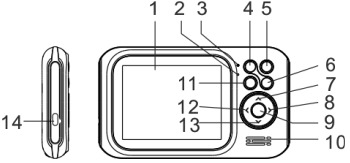

Monitor/ouderunit

1. LCD-scherm
2. Microfoon
3. Stroom-/signaalindicator
4. PTT-knop (Push-To-Talk)
5. Zoomknop
6. Aan/uit-knop/Terug-knop
7. Omhoog-knop/Volume +
8. Rechterknop/Helderheid +
9. Menu/OK-knop
10. Luidspreker
11. VOX-modusknop
12. Linkerknop/Helderheid -
13. Omlaag-knop/Volume -
14. Poort voor stroomadapter

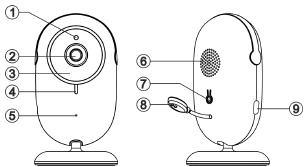

Camera/babyunit

1. Lichtsensor
2. Cameralens
3. Infrarood-leds
4. Stroomindicator
5. Microfoon
6. Luidspreker
7. Koppelknop
8. Temperatuursensor
9. Poort voor stroomadapter

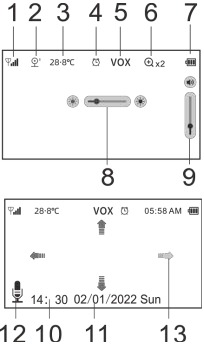

SCHERMPICTOGRAMMEN

1. Signaalsterktebalk
2. Kanaal (kanalen) geselecteerd
3. Temperatuur
4. Alarm geactiveerd
5. VOX-modus geactiveerd;
6. Digitale zoom geactiveerd
7. Batterijbalk
8. Helderheidsbalk
9. Volumebalk
10. Tijd
11. Datum
12. PTT-functie geactiveerd
13. Selectieve weergave geactiveerd

AAN DE SLAG

1. De camera/babyunit van stroom voorzien:

   1. Steek de stroomadapter in een stopcontact en sluit deze aan op de Type-C-poort op de camera.
   2. Een BLAUWE indicator licht op wanneer de camera actief is (optioneel).
2. De monitor/ouderunit opladen:

   1. Steek de stroomadapter in een stopcontact en sluit deze aan op de Type-C-poort op de monitor.
   2. Een BLAUWE indicator licht op, wat aangeeft dat de batterij wordt opgeladen.
   3. Houd de aan/uit-knop minstens 3 seconden ingedrukt om de monitor in te schakelen.
3. Cameraregistratie:
   1. Druk op Menu/OK om de registratie-interface te openen. Kies [Camera > Camera toevoegen > Camera 1] en druk vervolgens op Menu/OK om de registratie te bevestigen.

   2. Druk binnen 15 seconden op de koppelknop aan de achterkant van de camera om de registratie te voltooien.

Opmerking: De camera is standaard voorgeregistreerd. U hoeft zich alleen opnieuw te registreren als de camera de verbinding met de monitor verliest.
Raadpleeg de instructies voor BEDIENING MET MEERDERE CAMERA'S voor meer informatie over het beheren van meerdere camera's.

4. De camera plaatsen:
   1. Plaats de camera op een geschikte locatie, bijvoorbeeld op een tafel, en richt de cameralens op het gewenste bewakingsgebied.
   2. Pas de hoek van de camera aan totdat u tevreden bent met het beeld op de monitor.

Opmerking: Plaats de camera NIET binnen het bereik van de baby. Als er storing is met het beeld of geluid, probeer dan de units naar verschillende plekken te verplaatsen en zorg ervoor dat ze niet te dicht bij andere elektrische apparatuur staan.

FUNCTIES & BEDIENING

1. HET VOLUME VAN DE MONITOR AANPASSEN
   Gebruik de OMHOOG/OMLAAG-knop om het volume aan te passen. Het huidige volumepictogram blijft 3 seconden op het scherm staan.
2. DE HELDERHEID VAN HET SCHERM AANPASSEN
   Druk op de rechter/linker knop om de helderheid van het scherm aan te passen.
3. INTERCOM-FUNCTIE
   Houd de PTT Button (PTT-knop) op de monitor ingedrukt om via de luidspreker van de camera met uw baby te praten. Er verschijnt een microfoonpictogram op het scherm.
4. DIGITALE ZOOM & SELECTIEVE WEERGAVE
   Druk op de Zoom Button (zoomknop) om in te zoomen op het schermbeeld. Kies uit drie vergrotingen (1X/2X/3X schakelen in cyclus).
   Druk op de bijbehorende navigatieknoppen om het beeld naar de gewenste weergave te verplaatsen.
5. NACHTZICHT
   Wanneer er onvoldoende omgevingslicht is, gaat de camera automatisch naar de nachtzichtmodus, het beeld wordt zwart-wit.
6. AUDIOMODUS
   Druk snel op de Power Button (aan/uit-knop) om de audiomodus te activeren, niet beschikbaar als VOX is ingeschakeld. In de audiomodus wordt het scherm uitgeschakeld, waardoor energie wordt bespaard terwijl de audiotransmissie wordt voortgezet. Druk op een willekeurige knop om de audiomodus te verlaten.
7. HOOFDMENU
   Druk op Menu/OK in de bewakingsinterface om het hoofdmenu te openen, dat 6 items bevat.

   1. Camera
   2. Alarm
   3. Instellingen
   4. VOX
   5. Taal
   6. Systeeminformatie

Gebruik de navigatieknoppen om de cursor te verplaatsen, een item te selecteren en druk op Menu/OK om het submenu te openen. Druk op de Back Button (terugknop) om terug te keren naar de bewakingsinterface.

1. Camera:
   1. Cameraregistratie: Raadpleeg AAN DE SLAG - Stap 3 voor instructies.
   2. Camera Power Light (cameralampje): Stel de stroomindicator op de camera in op Auto/Altijd aan/Altijd uit op de monitor.
   3. Intercom Volume (intercomvolume): Pas het intercomvolume dat op de camera wordt gehoord aan op een laag/gemiddeld/hoog niveau.
2. Alarm:
   Druk op Menu/OK om te bewerken of te bevestigen.
   Druk op Back (terug) om terug te keren naar het vorige menu.
   Om het alarm in/uit te schakelen en de herhalingscyclus in te stellen: Navigeer door items met Omhoog/Omlaag. Pas waarden aan met Links/Rechts.
   Om de tijd in te stellen: Ga met Links/Rechts naar het volgende item. Pas de waarde aan met Omhoog/Omlaag.
3. Instellingen:
   1. Tijd en datum: Schakel tussen 24-uurs- en 12-uurskloknotatie.
      Raadpleeg voor tijdinstelling sectie 8-2 Alarm; het proces blijft hetzelfde.
   2. Temperature Unit (temperatuureenheid): Kies tussen Celsius of Fahrenheit.
   3. Anti-Flicker: Selecteer 50/60 Hz-opties om overeen te komen met uw lokale netfrequentie voor anti-flikkering.
   4. Keypad Tone (toetstoon): De toetstoon kan worden in- of uitgeschakeld. Er kunnen vier verschillende tonen worden geselecteerd.
   5. Alerts Tone (waarschuwingstoon): Schakel de waarschuwingstoon voor een lage batterij en een onderbroken verbinding in of uit. Kies uit vier tonen.
   6. Monitor LED Light (monitorledlicht): De helderheid van de indicator op de monitor kan worden geschakeld naar Uit/Laag/Gemiddeld/Hoog.
   7. LCD Backlight (lcd-achtergrondverlichting): Pas de helderheid en schermactiviteitstijd aan.
4. VOX (spraakactivering):
   In de VOX-modus gaat het scherm in de slaapstand om energie te besparen en wordt het wakker wanneer de microfoon van de camera een geluid hoort. Druk op de VOX Mode Button (VOX-modusknop) of gebruik het VOX-submenu om deze modus in/uit te schakelen.
   1. System Mode (systeemmodus): Schakel tussen de normale modus en de VOX-modus.
   2. VOX Sensitivity (VOX-gevoeligheid): Pas de gevoeligheid aan op Laag/Gemiddeld/Hoog.
5. Taal:
   Kies uit 8 talen: English/Français/Español/Português/Italiano/Deutsch/Türkçe/Русский.
6. Systeeminformatie:
   Systeeminformatie: Bekijk hardware- en softwareversies.

BEDIENING MET MEERDERE CAMERA'S

1. Camera toevoegen/verwijderen:
   • Druk op Menu/OK om de registratie-interface te openen. Selecteer [Camera > Camera toevoegen > Camera 2] en druk vervolgens op Menu/OK om de registratie te bevestigen.
   • Druk binnen 15 seconden op de koppelknop aan de achterkant van de camera om de registratie te voltooien.
   • Hetzelfde proces is van toepassing op het registreren van meer camera's.
   • Om een camera los te koppelen, selecteert u [Camera verwijderen], kiest u de bijbehorende camera en drukt u op Menu/OK om de registratie te annuleren.

Opmerking: Eén monitor kan tegelijkertijd met maximaal twee aangewezen camera's worden gekoppeld, inclusief camera's met vast beeld en pan-tiltcamera's.

2. Camerakanalen wijzigen:
   • Selecteer [Camera bekijken] en druk vervolgens op Menu/OK op het gewenste camerakanaal (Camera 1/Camera 2).
   • Voor automatische kanaalwijzigingen kiest u [Scannen] en drukt u op Menu/OK. Selecteer vervolgens [Scanvertraging] om de intervallen voor weergavewijzigingen in te stellen (10/15/20/30 seconden).
   • Houd in de bewakingsinterface de linker- of rechterknop ingedrukt om snel door de kanalen te bladeren.
3. Instellingen op verschillende camera's wijzigen:
   • Het aanpassen van instellingen op één camera op de monitor zal de instellingen voor alle aangesloten camera's bijwerken, inclusief VOX-modus aan/uit, cameraluidsprekervolume en camera-led Auto/Aan/Uit. De digitale zoom & selectieve weergave-functie is de enige instelling die niet tegelijkertijd kan worden gewijzigd.
4. Icoonstatus:

Pictogrammen	Statusbeschrijving	Betekenis
	Knipperend rood pictogram	Geluid gedetecteerd van de camera, maar de weergave is niet gecontroleerd.
	Wit pictogram	Camerakanaal dat momenteel op het scherm wordt weergegeven.
	Wit pictogram met kruisteken	Camerakanaal geactiveerd, maar signaal is verbroken.
	Grijs pictogram met kruisteken	Geregistreerde maar losgekoppelde camera.
	Grijs pictogram	Camera geregistreerd, maar de weergave ervan wordt momenteel niet op het scherm weergegeven.

SPECIFICATIES

• Frequentie: 2,4 GHz digitaal
• Modulatiemodus: GFSK
• Bedrijfstemperatuur: -10 tot +45°C (+14 tot +113°F)
• Bedrijfsvochtigheid: <85%
• Bereik: 260 m in een open veld zonder obstakels
  (Muren, ramen, deuren en trappen zullen het signaal verzwakken.)

Monitor

• Scherm: 3,2" lcd
• Resolutie: 320x240 pixels
• Batterij: Li-polymeer 1150mAh oplaadbaar
• Stroomadapter:
  Ingang: 100-240VAC,50-60Hz;
  Uitgang: 5V/1.0A
• Afmetingen (BxHxD): 125 x 73 x 18 mm

Camera

• Sensor: CMOS
• Stroomadapter:
  Ingang: 100-240VAC,50-60Hz;
  Uitgang: 5V/1.0A
• Minimale verlichting: OLux (IR aan)
• Nachtzichtafstand: 15ft (5m)
• Temperatuursensor (Tolerantie ±2 Celsius)
• Afmetingen (BxHxD): 63 x 113 x 63 mm

VEILIGHEIDSINSTRUCTIES

• Een volwassene is vereist om de unit te installeren.
• Houd kleine onderdelen tijdens de montage uit de buurt van kinderen.
• Plaats de unit of snoeren niet in de wieg of binnen het bereik van de baby. Houd minstens 1 meter afstand.
• Raak stekkercontacten niet aan met scherpe of metalen voorwerpen.
• Houd het product uit de buurt van water of warmtebronnen.
• Gebruik ALLEEN de meegeleverde stroomadapters.

• Dit product is geen speelgoed. Laat kinderen er niet mee spelen.
• Deze babyfoon is geen vervanging voor verantwoordelijk toezicht door volwassenen.
• Over echo: Als de monitor te dicht bij de camera staat, kan er een echo optreden. Houd ze uit elkaar of zet het volume lager om ruis te voorkomen.
• De camera heeft geen ingebouwde batterij; hij MOET tijdens het werken op een stroomadapter zijn aangesloten.
• Het wordt aanbevolen om de monitor voor gebruik volledig op te laden; hij werkt op batterij tijdens stroomuitval.
• Koppel het product los wanneer het langere tijd niet wordt gebruikt of tijdens onweer.
• Reinig de camera met een zachte, DROGE doek.
• Alleen voor gebruik binnenshuis.
