Handleiding Carrier Comfort Pro, 33CSCPACHP-01

ALGEMEEN

De programmeerbare thermostaten Comfort Pro van Carrier zijn wandmontage-thermostaten met laagspanning die de kamertemperatuur handhaven door de werking van een verwarmings- en/of airconditioningsysteem te regelen (Afb. 1).

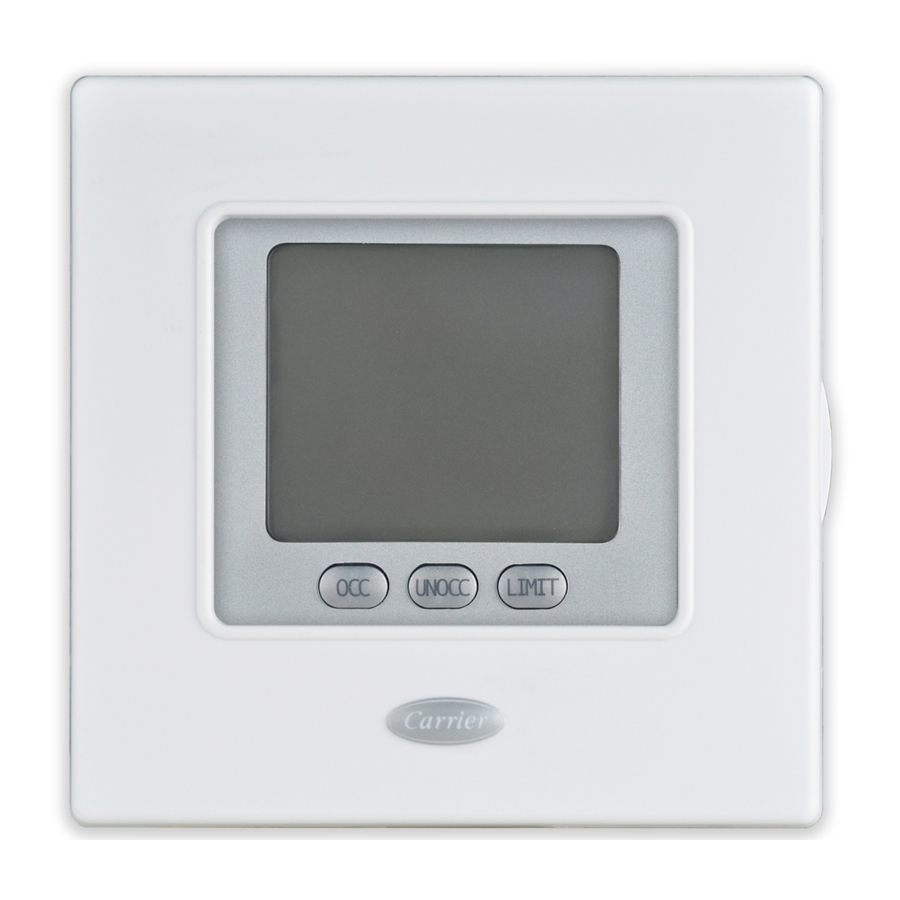

Afb. 1 — Programmeerbare commerciële thermostaat Comfort Pro

De thermostaat kan worden gebruikt met een warmtepomp, airconditioner of waterbronwarmtepomp. Er zijn verschillende functies beschikbaar, waaronder werking op batterijen, afzonderlijke instelpunten voor verwarming en koeling, automatische omschakeling, toetsenbordvergrendeling, achtergrondverlichting en een ingebouwde installatietest.

De programmeerinterface is een interface met één aanraking, met de comfortselecties Occupied (Bezet), Unoccupied (Onbezet) en Limit (Limiet) (Energy Savings Mode (Energiebesparingsmodus)). De gebruiker kan de instelpunten voor verwarming en/of koeling aanpassen voor elk van de drie comfortselecties.

Deze installatie-instructie behandelt de installatie, configuratie en opstart van de thermostaat Comfort Pro. Raadpleeg voor operationele details de gebruikershandleiding voor deze specifieke thermostaat.

INHOUD VAN DE VERPAKKING

1 — Thermostaat

1 — Achterplaat (montagevoet)

2 — Schroeven en pluggen

INSTALLATIE-OVERWEGINGEN

Stroom

De thermostaat kan op twee manieren volledig van stroom worden voorzien: volledige 24 volt AC (50/60 Hz) via de Rc/Rh- en C-aansluitingen of twee AA-alkalinebatterijen. Werking op 24 vac heeft de voorkeur, indien beschikbaar. Werking op batterijen wordt gebruikt als er niet genoeg draden zijn om werking op 24 vac te ondersteunen. Wanneer de batterij bijna leeg is, wordt een indicatie Low Battery (Batterij bijna leeg) weergegeven aan de gebruiker.

Voor een AC-systeem zijn maximaal zes draden nodig voor werking op 24 vac en één draad minder voor werking op batterijen. Voor een warmtepompsysteem zijn maximaal zeven draden nodig voor werking op 24 vac en één draad minder zou voldoende zijn voor werking op batterijen. Voor alleen-verwarming met batterijen zijn slechts twee draden vereist (R en W). Wanneer werking op batterijen wordt gebruikt, hoeft de C-aansluiting niet te worden aangesloten.

Er is ook voorzien in afzonderlijke verwarmings- en koeltransformatoren via scheidbare Rc- en Rh-aansluitingen die zijn verbonden via een in de fabriek geïnstalleerde jumperdraad.

Bekabeling

De draadlengte mag niet meer dan 250 ft (76 m) bedragen. Gebruik 22 AWG (American Wire Gage) voor normale bedradingstoepassingen. Bij continue draadlengtes van meer dan 100 ft (30,5 m) moet 20 AWG of groter worden gebruikt.

Locatie thermostaat

De thermostaat moet worden gemonteerd:

• ongeveer 5 ft (1,5 m) van de vloer
• dichtbij of in een veelgebruikte ruimte, bij voorkeur aan een binnenmuur
• op een gedeelte van de muur zonder leidingen of ventilatiekanalen

De thermostaat mag NIET worden gemonteerd:

• dicht bij een raam, aan een buitenmuur of naast een deur die naar buiten leidt
• waar hij wordt blootgesteld aan direct licht en warmte of een ander temperatuur uitstralend object dat een onjuiste aflezing kan veroorzaken
• dichtbij of in directe luchtstroom van toevoerroosters of retourluchtroosters in gebieden met een slechte luchtcirculatie

INSTALLATIE

Volg de volgende procedure om de thermostaat te installeren:

1. Schakel alle stroom naar de apparatuur uit.

   Elektrische schokken kunnen persoonlijk letsel en de dood veroorzaken. Schakel, voordat u de thermostaat installeert, alle stroom naar deze apparatuur uit tijdens de installatie. Er kunnen meer dan één stroomonderbreker zijn. Tag alle uitschakellocaties om anderen te waarschuwen de stroom niet te herstellen totdat het werk is voltooid.
2. Als een bestaande thermostaat wordt vervangen:
   1. Verwijder de bestaande regelaar van de muur.
   2. Koppel de draden één voor één los van de bestaande thermostaat. Zorg ervoor dat de draden niet terug in de muur vallen.
   3. Noteer de draadkleur en de aansluitmarkering terwijl elke draad wordt losgekoppeld.
   4. Gooi de oude regelaar weg of recycle deze.

      MILIEUGEVAAR:
      Het niet opvolgen van deze waarschuwing kan leiden tot schade aan het milieu. Kwik is een gevaarlijk afvalproduct. Federale voorschriften vereisen dat kwik op de juiste manier wordt afgevoerd.

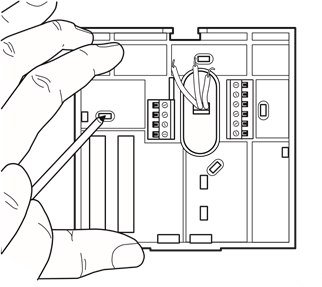

3. Druk op de duimontgrendeling aan de bovenkant van de thermostaat en klik voorzichtig uit elkaar om de achterplaat van de thermostaat te scheiden en de montagegaten bloot te leggen.
4. Leid de thermostaatdraden door het grote gat in de achterplaat. Plaats de achterplaat waterpas tegen de muur (alleen voor het uiterlijk, de thermostaat hoeft niet waterpas te staan voor een goede werking) en markeer de muur via de twee montagegaten. Zie Afb. 2.

   Afb. 2 — Montage van de achterplaat
5. Boor twee³/₁₆-in. montagegaten in de muur waar gemarkeerd.
6. Bevestig de achterplaat aan de muur met de twee meegeleverde schroeven en pluggen. Zorg ervoor dat alle draden door het gat in de achterplaat steken.
7. Pas de lengte en de routing van elke draad aan om de juiste connectorblok en aansluiting op de achterplaat te bereiken met ¹/₄-in. (6 mm) extra draad. Strip slechts ¹/₄-in. isolatie van elke draad om te voorkomen dat aangrenzende draden kortsluiting veroorzaken wanneer ze zijn aangesloten. Zie Afb. 2.

   Het niet opvolgen van deze waarschuwing kan leiden tot schade aan de apparatuur of een onjuiste werking.
   Onjuiste bedrading of installatie kan de thermostaat beschadigen. Controleer of de bedrading correct is voordat u verdergaat met de installatie of de unit inschakelt.

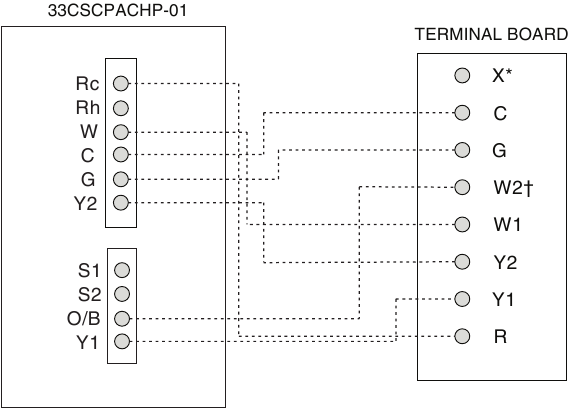

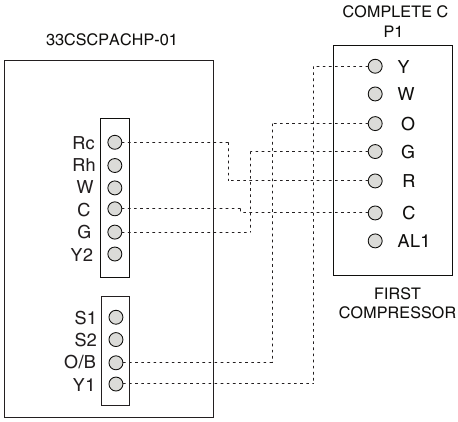

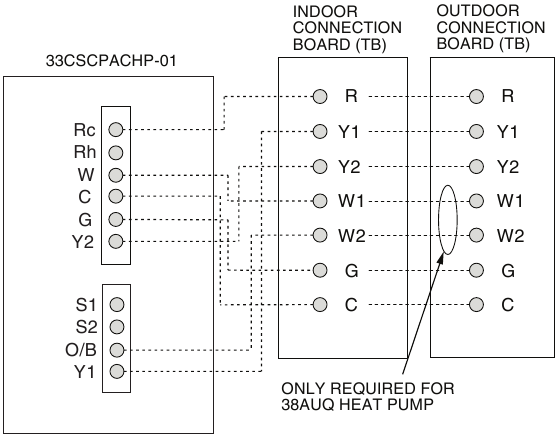

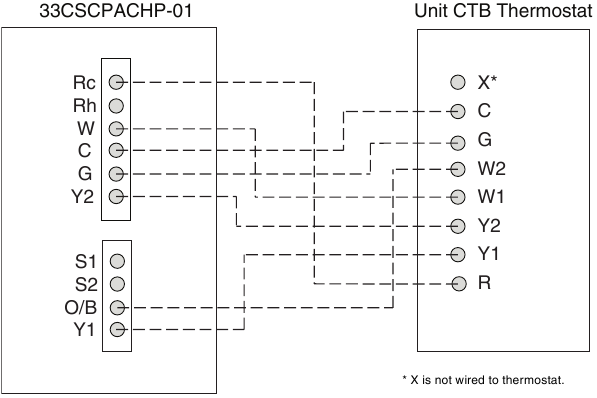

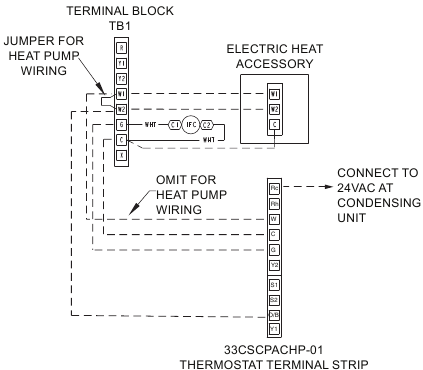

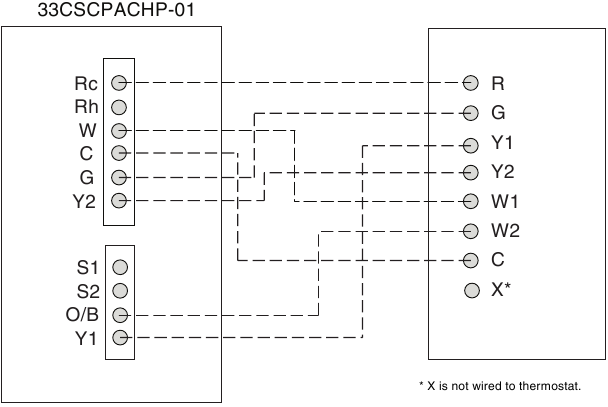

8. Match en verbind de apparatuurdraden met de juiste aansluitingen van de connectorblokken (zie Afb. 3 en 4).

   Afb. 3 — Bevestig draden aan de klemmenstrook

   Afb. 4 — Klemmenstrook

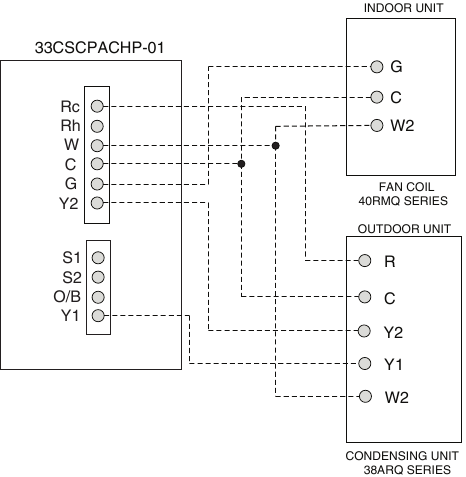

   Als er afzonderlijke 24 vac-transformatoren zijn, één in de binnenunit en één in de buitenunit, sluit dan de common van elk aan op de C-aansluiting. Verwijder de in de fabriek geïnstalleerde jumperdraad van de Rc- en Rh-aansluitingen. Sluit de R van de binnenunit aan op de Rh-aansluiting. Sluit de R van de buitenunit aan op de Rc-aansluiting. Vervolgens wordt het W-signaal afgenomen van de Rh-voeding en de Y1-, Y/Y2-, G- en O/B-signalen worden afgenomen van de Rc-voeding.
9. Duw overtollige draad in de muur en tegen de achterplaat. Dicht het gat in de muur af om luchtlekken te voorkomen. Lekken kunnen de werking beïnvloeden.
10. Bevestig de thermostaat aan de achterplaat door het lipje aan de onderkant in te steken en omhoog te scharnieren totdat de bovenste snap vastzit. Zie Afb. 5.
11. Schakel de stroom naar de unit in.

    Afb. 5 — Thermostaat aan achterplaat bevestigen

Wanneer de stroom wordt ingeschakeld, worden alle displaypictogrammen gedurende 2 seconden verlicht om het display te testen. Hierna wordt gedurende nog eens 2 seconden het apparatuurtype weergegeven waarvoor de thermostaat is geconfigureerd. Het apparatuurtype is HP, AC, H, C of 35 (voor waterbronwarmtepomp [WSHP]) (zie uitleg voor Optie 01 hieronder).

OPMERKING: Als er geen common-draad is aangesloten, moeten er twee AA-batterijen worden gebruikt om de thermostaat van stroom te voorzien.

CONFIGURATIE

Configuratieopties stellen de installateur in staat om de thermostaat te configureren voor een bepaalde installatie. Deze configuratieopties worden opgeslagen in het interne geheugen, zodat ze behouden blijven bij een stroomstoring. De beschikbaarheid van sommige configuratieopties is afhankelijk van andere omstandigheden in de thermostaat. Zo is de achtergrondverlichtingconfiguratie niet beschikbaar tenzij er een volledige 24 volt wisselstroomvoeding is aangesloten. Zie tabel 1.

Tabel 1 — Samenvatting configuratieopties

OPTIE NUMMER	CONFIGURATIE
01	Apparatuurtype
02	Selectie externe sensor
03*	Engels/metrisch
04	Ventilator (G) aan met W-uitgang
05	Ruimtetemperatuurmeting
07	DDC-controller van de apparatuur
10	Omkeerventiel
11	Dode zone tussen verwarmings- en koelinstelpunten
12	Slim herstel
13	Aanpassing ruimtetemperatuurweergave (offset)
15	Beschikbaarheid automatische modus
16	Maximum aantal cycli per uur
17	Tijd tussen apparatuurtrappen
18*	Configuratie achtergrondverlichting
20	Aanpassing buitentemperatuur (offset)
21	Toetsenblokkering
24	Programmeerbaar/niet-programmeerbaar
25	Aantal programmeerbare perioden per dag
26	Minimum koelinstelpunt
27	Maximum verwarmingsinstelpunt
35	Beschikbaarheid noodverwarmingsmodus
36	Ventilatorselectie
38	Maximum overbruggingstimer
39	Temperatuurweergave
99	Terugzetten naar fabrieksinstellingen

* Deze instellingen zijn aanpasbaar door de gebruiker. Raadpleeg de gebruikershandleiding voor meer informatie.

Tijd en dag van de week instellen

De installateur moet de tijd en datum instellen voordat de programmeerfuncties van de thermostaat kunnen worden gebruikt. Volg de onderstaande procedure:

1. Open de deur van het voorpaneel van de thermostaat.
2. Druk op de d/h/m button (knop) aan de rechterkant onder het scherm. De uren worden weergegeven.
3. Druk op de up (omhoog) of down (omlaag) button (knop) aan de rechterkant van het scherm om de uren te wijzigen.
4. Als u nogmaals op de d/h/m button (knop) drukt, knipperen de minuten op het scherm.
5. Druk op de up (omhoog) of down (omlaag) button (knop) om de minuten te wijzigen. Stop bij het juiste nummer.
6. Als u nogmaals op de d/h/m button (knop) drukt, knippert de dag van de week op het scherm.
7. Druk op de up (omhoog) of down (omlaag) button (knop) om de dag van de week te wijzigen. Stop op de juiste dag.
8. Druk op de done (gereed) button (knop) of sluit de thermostaatdeur.

Configuratiemodus openen en sluiten

Houd de fan button (knop) ongeveer 10 seconden ingedrukt. Na de periode van 10 seconden verschijnt het optienummer op de locatie van het ingestelde verwarmingspunt. De waarde van de configuratie-instelling wordt weergegeven op de locatie van het ingestelde koelpunt.

De parameter die kan worden gewijzigd, wordt bepaald door het knipperende gebied. De up (omhoog) of down (omlaag) button (knop) kan worden gebruikt om een nieuwe waarde te selecteren. De mode button (knop) kan worden gebruikt om de selectie te schakelen/verplaatsen tussen het configuratieoptienummer en de configuratiewaarde. Om het configuratiescherm voor de installateur te verlaten, drukt u op de fan button (knop). Als er drie minuten lang geen button (knop) wordt ingedrukt, wordt het configuratiescherm voor de installateur gesloten en keert de thermostaat terug naar de normale werking.

Alle wijzigingen in de configuratie van de installateur worden opgeslagen zodra ze zijn aangebracht. Er is geen mogelijkheid om de configuratie van de installateur te verlaten en de wijziging te annuleren. De installateur moet een configuratie handmatig terugzetten naar de oorspronkelijke waarde om een wijziging "ongedaan te maken".

Configuratie-opties

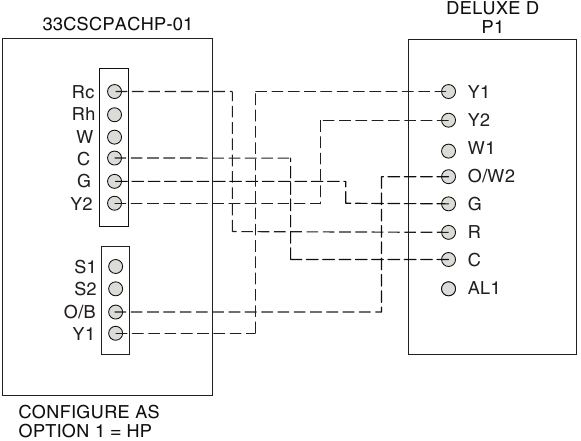

OPTIE 01 — APPARATUURTYPE — Deze optie bepaalt de regelmethode van de thermostaat. Deze moet overeenkomen met het type apparatuur dat wordt gebruikt.

Selectie: HP, AC, H, C, 35
HP — bedient een tweetraps warmtepomp
AC — bedient een tweetraps AC
H — bedient een verwarmingssysteem
C — bedient een koelsysteem
35 — bedient een warmtepomp met waterbron
Standaard: AC

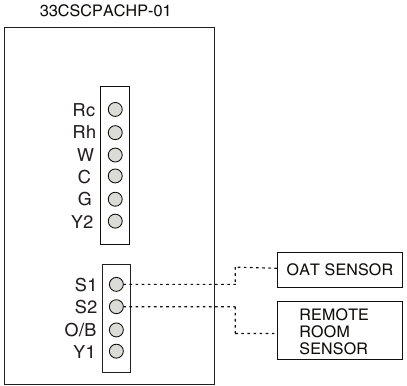

OPTIE 02 — SELECTIE EXTERNE SENSOR — Er kan een externe thermistor worden aangesloten op de schroefklemmen S1 en S2 om de temperatuur van een externe ruimte, buitenlucht, toevoer- of retourlucht te meten.

OPMERKING: Carrier sensoren 33ZCT55SPT, 33ZCSENDAT, 33ZCSENSAT en 33ZCSENOAT kunnen worden gebruikt voor het middelen van de standaard ruimtetemperatuursensor. Sensoren moeten worden gebruikt als een enkele sensor, 4 sensoren of 9 sensoren, waarbij de totale sensorbedrading niet meer dan 300 meter mag bedragen.

Selectie: rS, SA, Od, rA
rS — meet de temperatuur van een externe ruimte
SA* — meet de toevoerluchttemperatuur
Od* — meet de buitenluchttemperatuur
rA* — meet de retourluchttemperatuur
* Alleen weergave, niet gebruikt voor temperatuurregeling.
Standaard: Od

OPTIE 03 — ENGELS/METRISCH — Deze configuratie selecteert tussen Fahrenheit (F) en Celsius (C) gebruik.

Selectie: F, C
Standaard: F

OPTIE 04 — VENTILATOR (G) AAN MET W-UITGANG — Deze configuratie is niet beschikbaar als de thermostaat is geconfigureerd als Alleen koelen in Optie 01. Deze selectie bepaalt of de ventilator (G)-uitgang aan of uit moet zijn wanneer de W bekrachtigd wordt in AC-, HP-, H- of 35 (WSHP)-configuraties, en wanneer de O/B-uitgang bekrachtigd wordt in de AC- of H- (alleen verwarming) configuraties.

Selectie: OF(F), ON
OF — ventilator schakelt niet in met W-uitgang
ON — ventilator schakelt in met W-uitgang
Standaard: ON

OPTIE 05 — METEN VAN DE RUIMTETEMPERATUUR — Deze selectie bepaalt welke sensor de regelaar gebruikt voor het meten van de ruimtetemperatuur. De ruimtetemperatuur kan op drie manieren worden gemeten: de lokale sensor (L) op de thermostaat, de externe sensor (r) of het gemiddelde van de lokale en externe sensoren (Lr).

Selectie: L, r, Lr
L — Lokale sensor: De ingebouwde thermistor is het controlepunt voor het temperatuurregelalgoritme.
r — Externe ruimtesensor: De externe ruimtetemperatuur is het controlepunt voor het temperatuurregelalgoritme.
OPMERKING: Deze selectie is alleen beschikbaar als Optie 02 aangeeft dat de S1-, S2-aansluitingen een externe ruimtetemperatuur meten.
Lr — Het gemiddelde van de ingebouwde thermistor en de externe ruimtesensor is het controlepunt voor het temperatuurregelalgoritme.
OPMERKING: Deze selectie is alleen beschikbaar als Optie 02 aangeeft dat de S1-, S2-aansluitingen een externe ruimtetemperatuur meten.

Wanneer deze waarde wordt gewijzigd, wordt de Ruimtetemperatuurweergave aanpassing offset (Optie 13) teruggezet op nul. Standaard: L

OPTIE 07 — APPARATUUR DDC-CONTROLLER — Deze selectie moet op ON worden gezet wanneer de regelaar gebruikt moet worden met DDC-apparatuur (direct digital controller). Deze regelsystemen zorgen voor de tijdsbeveiliging en cyclustimers. Voorbeelden zijn zone-regelunits of tweewegkleppen die naar behoefte kunnen openen of sluiten, zonder rekening te houden met het overschrijden van een maximaal aantal bewerkingen per uur. Dakunits die gebruikt worden met PremierLink™ of ComfortLink regelingen vereisen niet dat de thermostaat de timers en beveiligingen afhandelt, dus deze selectie zou in dit geval ook op ON gezet worden.

Zet deze selectie op OF (uit) als de thermostaat rechtstreeks aangesloten is op apparatuur zoals een verwarming of ventilatorconvector met DX-condensatie-units, of elektromechanische dakunits met een maximaal aantal cycli per uur, maar die die eis niet zelf implementeren en in plaats daarvan vertrouwen op de thermostaat.

Selectie: OF(F), ON
OF — tijdsbeveiliging en cyclustimers zijn ingeschakeld
ON — tijdsbeveiliging en cyclustimers zijn uitgeschakeld
Standaard: OF (uit)

OPTIE 10 — KEERKLEP — Deze functie is alleen beschikbaar op warmtepompsystemen (HP). Hoewel de waterbronwarmtepomp ook een warmtepompsysteem is, zal een WSHP-systeem de keerklep altijd bekrachtigen bij koeling. De "O/B"-aansluiting kan geconfigureerd worden om bekrachtigd te worden in de verwarmingsmodus of in de koelmodus, afhankelijk van de werking van de warmtepomp.

De "C"-configuratie wordt gebruikt om een warmtepompsysteem te beschrijven dat zijn keerklep bekrachtigt bij koeling. De "H"-configuratie wordt gebruikt om een warmtepompsysteem te beschrijven dat zijn keerklep bekrachtigt bij verwarming.

Selectie: H, C
H — De keerklepuitgang (O/B) wordt bekrachtigd wanneer de VERWARMINGSmodus is geselecteerd.
C — De keerklepuitgang (O/B) wordt bekrachtigd wanneer de KOELmodus is geselecteerd.
Standaard: H

OPTIE 11 — DOODZONE TUSSEN VERWARMINGS- EN KOELINSTELPUNTEN — Met deze selectie kan de installateur kiezen hoeveel verschil er zal zijn tussen de verwarmings- en koelinstelpunten.

Selectie: 1 tot 10 (F of C)
Standaard: 5

OPTIE 12 — SMART RECOVERY — Smart recovery is een functie die de ruimte zo energie-efficiënt mogelijk naar de volgende geprogrammeerde verwarmings- en koelinstelpunten brengt.

OF (uit) betekent dat de instelpunten precies veranderen op het moment van herstel na verlaging. Een waarde van 30, 60 of 90 selecteert het aantal minuten dat het herstel begint vóór de geprogrammeerde hersteltijd. Het herstel vindt geleidelijk plaats gedurende de geselecteerde hersteltijd, en eindigt op de geprogrammeerde hersteltijd en -temperatuur. De HOLD-functie moet uitgeschakeld zijn om dit correct te laten werken.

Selectie: OF, 30, 60, 90
Standaard: 90

OPTIE 13 — AANPASSING (OFFSET) RUIMTETEMPERATUURWEERGAVE — Deze configuratie is het aantal graden dat moet worden opgeteld bij de weergegeven temperatuur om de gemeten ruimtetemperatuur te kalibreren of opzettelijk verkeerd te kalibreren. Deze selectie is niet beschikbaar voor de installateur als Optie 39 is ingesteld op SP (instelpuntweergave).

Selectie: –5 tot 5 F (altijd in F)
Standaard: 0

OPTIE 15 — BESCHIKBAARHEID AUTOMATISCHE MODUS — De ON-selectie maakt automatische omschakeling tussen verwarmen en koelen mogelijk als de vraag een modusselectie vereist. OF handhaaft alleen de selectie van de verwarmings- of koelmodus. Automatische omschakeling is niet beschikbaar wanneer H of C is geselecteerd onder Optie 01.

Selectie: ON, OF(F)
ON — Automatische modus is een beschikbare optie die geselecteerd kan worden
OF — Automatische modus is geen beschikbare optie
Standaard: ON

OPTIE 16 — MAXIMALE CYCLI PER UUR — De maximale cyclussnelheid wordt door interne timers beperkt tot het geselecteerde aantal cycli per uur. Selectie van een hoger aantal veroorzaakt snellere cycli, wat resulteert in een constantere kamertemperatuur.

Selectie: 4, 6, 8
4 — De Y1- en W-uitgangen worden maximaal twee keer per uur bekrachtigd. Wanneer een uitgang bekrachtigd is, wordt deze gedurende 15 minuten niet opnieuw bekrachtigd.
6 — De Y1- en W-uitgangen worden maximaal vier keer per uur bekrachtigd. Wanneer een uitgang bekrachtigd is, wordt deze gedurende 10 minuten niet opnieuw bekrachtigd.
8 — De Y1- en W-uitgangen worden maximaal zes keer per uur bekrachtigd. Wanneer een uitgang bekrachtigd is, wordt deze gedurende 8 minuten niet opnieuw bekrachtigd.
Standaard: 4

OPTIE 17 — TIJD TUSSEN APPARATUURTRAPPEN — Deze configuratie bepaalt het minimum aantal minuten dat de apparatuur in bedrijf moet zijn voordat de overgang naar de volgende logische trap toegestaan wordt.

OPMERKING: Als het verschil tussen de ruimtetemperatuur en het instelpunt resulteert in een vraag groter dan drie graden, dan worden de trapsgewijze timers genegeerd en zal de apparatuur in stappen van 60 seconden omhoogschakelen.

Selectie: 10, 15, 20, 25
Standaard: 15

OPTIE 18 — CONFIGURATIE BACKLIGHT — Deze functie is alleen beschikbaar wanneer de thermostaat werkt op 24 volt AC-stroom die is aangesloten op de R- en C-aansluitingen. Het is niet beschikbaar wanneer de thermostaat op batterijen werkt.

Wanneer ingesteld op OF (uit), zal de achtergrondverlichting 10 seconden branden nadat er op een knop is gedrukt. Na 10 seconden zonder dat er op een knop is gedrukt, gaat de achtergrondverlichting uit.

Wanneer ON is ingeschakeld, zal de achtergrondverlichting normaal gesproken aan zijn en er gedimd uitzien. De helderheid van de achtergrondverlichting wordt helderder wanneer er op een knop wordt gedrukt. Na 10 seconden zonder dat er op een knop is gedrukt, keert de achtergrondverlichting terug naar het dimmer niveau totdat er een andere knop wordt ingedrukt.

Selectie: OF(F), ON
Standaard: ON met 24 vac-voeding; voor alleen batterijen is de standaard OFF.

OPTIE 20 — AANPASSING (OFFSET) BUITENLUCHTTEMPERATUURWEERGAVE — Deze selectie is niet beschikbaar, tenzij Optie 02 is ingesteld op Od (buitenluchttemperatuur) en er een geldige sensor is aangesloten op de S1- en S2-aansluitingen. Het maakt de kalibratie, of opzettelijke verkeerde kalibratie van de uitlezing van de buitenluchttemperatuursensor mogelijk.

Selectie: –5 tot 5 (aantal graden F toegevoegd aan de buitenluchttemperatuurmeting om de temperatuursensor te "kalibreren")
Standaard: 0

OPTIE 21 — TOETSENBORDVERGRENDELING MET WACHTWOORD — De thermostaten worden verzonden met het toetsenbord volledig toegankelijk. Met deze optie kan de installateur de toegang tot het toetsenbord beperken. Wanneer deze optie wordt gewijzigd van OF naar 1, 2, 3 of cd, moet er een toegangscode worden ingevoerd (zie de instructies hieronder). Eenmaal ingevoerd, wordt de thermostaat vergrendeld met die code en het beveiligingsniveau (1, 2, 3 of cd) dat door de installateur is geselecteerd, zoals hieronder vermeld.

OPMERKING: Het optienummer en de instelling voor code 21 verplaatsen naar de grote temperatuurweergave zodat de toetsenbordcode ingevoerd kan worden. De mode (modus)-knop schakelt nog steeds tussen het optienummer en de waarde-instelling. De OCC- en LIMIT-knoppen in combinatie met de up (omhoog)- of down (omlaag)-knop faciliteren de code-invoer. Drukken op de mode-toets op elk moment keert terug naar het optiewaardeveld (grote cijfers).

Selectie: OF(F), 1, 2, 3, cd
OF — Gebruiker heeft volledige toegang tot het toetsenbord
1 — Gebruiker heeft toegang tot het wijzigen van instelpunten en tijdstip
2 — Gebruiker kan alleen instelpunten wijzigen

3 — Gebruiker kan geen bedieningsparameters wijzigen

cd — Volledig toetsenbord is vergrendeld
1 — Zonder ontgrendelingscode

Voer de volgende stappen uit om de vergrendelingscode op niveau 1 te activeren zonder een ontgrendelingscode:

1. Druk op de mode-knop om het knipperende pictogram te wijzigen van het optienummer 21 naar het beveiligingsniveau. Druk op de up- of down-knop totdat u bij het nummer 01 komt.
2. Druk nogmaals op de mode-knop en de 21 zal knipperen. Gebruik de up- of down-knop om naar het volgende optienummer te gaan.

Wanneer deze optie is gekozen, heeft de gebruiker toegang tot het wijzigen van de instelpunten (binnen de instelpuntlimieten van Optie 26 en Optie 27), en het tijdstip. De knop bezet (OCC) zal functioneel zijn. De hold-knop zal vergrendeld zijn. Het hangslotsymbool zal aan staan totdat de gebruiker de up- en down-knoppen tegelijkertijd gedurende vijf seconden ingedrukt houdt om het toetsenbord te ontgrendelen. Zodra het toetsenbord is ontgrendeld, heeft de gebruiker volledige toegang tot de functionaliteit van de thermostaat. Het toetsenbord keert terug naar de vergrendelde toestand nadat er gedurende twee minuten geen knoppen zijn ingedrukt.

1 — Met code

Voer de volgende stappen uit om de vergrendelingscode op niveau 1 met een ontgrendelingscode te activeren:

1. Druk op de mode-knop om het knipperende pictogram te wijzigen van het optienummer 21 naar het beveiligingsniveau. Druk op de up- of down-knop totdat u bij het nummer 01 komt.
2. Druk op de OCC-knop om de linker streepjes (- -) te wijzigen in een nummer tussen 0 en 19. Druk op de LIMIT-knop om de rechter streepjes te wijzigen in een nummer tussen 0 en 99. Zorg ervoor dat u de ingevoerde nummers noteert.

Wanneer deze optie is gekozen, zal de thermostaat volledig vergrendeld zijn en het hangslotsymbool zal continu branden. Zodra de ontgrendelingscode is ingevoerd en op de done-knop is gedrukt, knippert het hangslotsymbool en werkt de thermostaatfunctionaliteit zoals hierboven beschreven in de beschrijving "1 — Zonder ontgrendelingscode".

2 — Zonder ontgrendelingscode

Voer het volgende uit om de vergrendelingscode op niveau 2 te activeren zonder ontgrendelingscode:

1. Druk op de mode (modus)-knop om het knipperende pictogram te wijzigen van optienummer 21 naar het beveiligingsniveau. Druk op de up (omhoog)- of down (omlaag)-knop tot nummer 02 verschijnt.
2. Druk nogmaals op de mode (modus)-knop en de 21 zal knipperen. Gebruik de up (omhoog)- of down (omlaag)-knop om naar het volgende optienummer te gaan.

Als deze optie is gekozen, heeft de gebruiker alleen toegang om de instelpunten te wijzigen. De hold (vasthouden)-knop wordt vergrendeld. De OCC-knop is functioneel. Het hangslotpictogram is ingeschakeld totdat de gebruiker de up (omhoog)- en down (omlaag)-knoppen tegelijkertijd vijf seconden ingedrukt houdt om het toetsenbord te ontgrendelen. Zodra het toetsenbord is ontgrendeld, heeft de gebruiker volledige toegang tot de functionaliteit van de thermostaat. Het toetsenbord keert terug naar de vergrendelde toestand als er twee minuten lang geen knoppen zijn ingedrukt.

2 — Met code

Voer het volgende uit om de vergrendelingscode op niveau 2 te activeren met een ontgrendelingscode:

1. Druk op de mode (modus)-knop om het knipperende pictogram te wijzigen van optienummer 21 naar het beveiligingsniveau. Druk op de up (omhoog)- of down (omlaag)-knop tot nummer 02 verschijnt.
2. Druk op de OCC-knop om de streepjes aan de linkerkant (- -) te wijzigen in een getal tussen 0 en 19. Druk op de LIMIT-knop om de streepjes aan de rechterkant te wijzigen in een getal tussen 0 en 99. Zorg ervoor dat u de ingevoerde nummers noteert.
3. Druk nogmaals op de mode (modus)-knop en de 21 zal knipperen. Gebruik de up (omhoog)- of down (omlaag)-knop om naar het volgende optienummer te gaan.

Als deze optie is gekozen, wordt de thermostaat volledig vergrendeld en brandt het hangslotpictogram continu. Zodra de ontgrendelingscode is ingevoerd en op de done (gereed)-knop is gedrukt, knippert het hangslotpictogram en werkt de thermostaat zoals hierboven beschreven in de beschrijving "2 — Zonder ontgrendelingscode".

3 — Zonder ontgrendelingscode

Voer het volgende uit om de vergrendelingscode op niveau 3 te activeren zonder ontgrendelingscode:

1. Druk op de mode (modus)-knop om het knipperende pictogram te wijzigen van optienummer 21 naar het beveiligingsniveau. Druk op de up (omhoog)- of down (omlaag)-knop tot nummer 03 verschijnt.
2. Druk nogmaals op de mode (modus)-knop en de 21 zal knipperen. Gebruik de up (omhoog)- of down (omlaag)-knop om naar het volgende optienummer te gaan.

Als deze optie is gekozen, wordt het hele toetsenbord vergrendeld. Wanneer de gebruiker op een knop drukt, wordt de achtergrondverlichting 10 seconden lang op maximale helderheid ingeschakeld, maar geen van de werkingsparameters van de thermostaat kan worden gewijzigd. Het hangslotpictogram is ingeschakeld totdat de gebruiker de up (omhoog)- en down (omlaag)-knoppen tegelijkertijd vijf seconden ingedrukt houdt om het toetsenbord te ontgrendelen. Zodra het toetsenbord is ontgrendeld, heeft de gebruiker volledige toegang tot de functionaliteit van de thermostaat. Het toetsenbord keert terug naar de vergrendelde toestand als er twee minuten lang geen knoppen zijn ingedrukt.

3 — Met code

Voer het volgende uit om de vergrendelingscode op niveau 3 te activeren met een ontgrendelingscode:

1. Druk op de mode (modus)-knop om het knipperende pictogram te wijzigen van optienummer 21 naar het beveiligingsniveau. Druk op de up (omhoog)- of down (omlaag)-knop tot nummer 03 verschijnt.
2. Druk op de OCC-knop om de streepjes aan de linkerkant (- -) te wijzigen in een getal tussen 0 en 19. Druk op de LIMIT-knop om de streepjes aan de rechterkant te wijzigen in een getal tussen 0 en 99. Zorg ervoor dat u de ingevoerde nummers noteert.
3. Druk nogmaals op de mode (modus)-knop en de 21 zal knipperen. Gebruik de up (omhoog)- of down (omlaag)-knop om naar het volgende optienummer te gaan.

Als dit niveau is gekozen, wordt de thermostaat volledig vergrendeld en brandt het hangslotpictogram continu. Zodra de ontgrendelingscode is ingevoerd en op de done (gereed)-knop is gedrukt, knippert het hangslotpictogram en werkt de thermostaat zoals hierboven beschreven in de beschrijving "3 — Zonder ontgrendelingscode".
cd — Alleen code

Voer het volgende uit om de vergrendelingscode op niveau cd (alleen code) te activeren:

1. Druk op de mode (modus)-knop om het knipperende pictogram te wijzigen van optienummer 21 totdat cd wordt weergegeven.
2. Druk op de OCC-knop om de streepjes aan de linkerkant (- -) te wijzigen in een getal tussen 0 en 19. Druk op de LIMIT-knop om de streepjes aan de rechterkant te wijzigen in een getal tussen 0 en 99. Zorg ervoor dat u de ingevoerde nummers noteert.

Als dit niveau is gekozen, wordt het hele toetsenbord vergrendeld en wordt het hangslotpictogram weergegeven. Wanneer de gebruiker op een knop drukt, wordt de achtergrondverlichting 10 seconden lang op maximale helderheid ingeschakeld en wordt "-- --" weergegeven in de klokweergave. De gebruiker voert de ontgrendelingscode in en drukt op de done (gereed)-knop om de thermostaat te ontgrendelen. Het hangslotpictogram wordt uitgeschakeld en de gebruiker heeft volledige toegang tot de functionaliteit van de thermostaat. De thermostaat wordt vergrendeld als er twee minuten lang geen knoppen zijn ingedrukt.

Het volgende is van toepassing op alle niveaus van toetsenbordvergrendeling behalve UIT:

1. Het toetsenbord wordt niet automatisch vergrendeld als de thermostaat in de installatieconfiguratie, gebruikersconfiguratie of installatietest werkt.
2. Wanneer de gebruiker de installatieconfiguratie of gebruikersconfiguratie verlaat, wordt het thermostaattoetsenbord onmiddellijk vergrendeld als het toetsenbordvergrendelingsniveau is ingesteld op een andere waarde dan UIT.

Als de installateur of gebruiker de ontgrendelingscode voor de thermostaat niet meer weet, kan de code worden weergegeven als de gebruiker de dagen en de ingestelde klok tegelijkertijd 30 seconden ingedrukt houdt. Na de periode van 30 seconden wordt de ontgrendelingscode vijf seconden lang weergegeven. Deze informatie verschijnt niet in andere gebruikersdocumentatie.

Standaard: UIT (uit)

OPTIE 24 — PROGRAMMEERBAAR/NIET-PROGRAMMEERBAAR — Hiermee kan de installateur de thermostaat configureren om te werken als programmeerbaar of niet-programmeerbaar. Wanneer nP is geselecteerd, wordt de klok weergegeven, maar zijn het programmaschema, de vasthoud-, slim herstel- en dag van de week-functionaliteit uitgeschakeld. De pictogrammen "vasthouden" en "tijdelijk vasthouden" zijn inactief.

Selectie: P, nP
Standaard = P

OPTIE 25 — AANTAL PROGRAMMEERBARE PERIODEN — Hiermee kan de installateur de thermostaat configureren voor twee of vier perioden per dag. Deze configuratie is niet beschikbaar als optie 24 is ingesteld op nP om de thermostaat te configureren voor niet-programmeerbare werking.

Selectie: 2,4
2 — Perioden P1 (BEZET) en P2 (ONBEZET) zijn beschikbaar
4 — Perioden P1 (BEZET), P2 (BEZET), P3 (BEZET) en P4 (ONBEZET) zijn beschikbaar.
Standaard: 4

OPTIE 26 — MINIMALE KOELINSTELPUNT — Deze parameter stelt het minimale koelinstelpunt in dat de gebruiker mag instellen. Als het type apparatuur Alleen koelen is, is de ondergrens 55 F en de bovengrens 90 F. Anders staat het type apparatuur zowel verwarmings- als koelwerking toe, dus het minimum is 55 F plus optie 11 (dode band) en het maximum is 90 F.

Selectie: minimum = 55 F + dode band, maximum = 90 F
Standaard: 60 F (gebaseerd op de instelbare dode band standaard = 5)

OPTIE 27 — MAXIMALE VERWARMINGINSTELPUNT — Deze parameter stelt het maximale verwarmingsinstelpunt in dat de gebruiker mag instellen. Als het type apparatuur Alleen verwarmen is, is de ondergrens 50 F en de bovengrens 90 F. Anders staat het type apparatuur zowel verwarmings- als koelwerking toe, dus het minimum is 50 F plus optie 11 (dode band) en het maximum is 90 F.

Selectie: minimum = 50 F, maximum = 90 F – dode band
Standaard: 85 F (gebaseerd op de instelbare dode band standaard = 5)

OPTIE 35 — BESCHIKBAARHEID NOODVERWARMINGMODUS — Met deze configuratie kan de installateur de Em-verwarmingsmodus (noodverwarming) in- of uitschakelen. Indien ingesteld op AAN, is de noodverwarmingsmodus een beschikbare modusselectie. Indien ingesteld op UIT, is de noodverwarmingsmodus geen beschikbare modusselectie.

• Selectie: UIT(F), AAN
• Standaard: AAN

OPTIE 36 — VENTILATORSELECTIE — Met deze configuratie kan de installateur de ventilatorselectie configureren die is toegestaan tijdens de bezette en onbezette periode.

Wanneer AAN is geselecteerd, werkt de ventilator continu tijdens bezette perioden en wordt de ventilator tijdens de onbezette perioden ingesteld op automatisch om alleen te werken wanneer de verwarmings- of koelapparatuur van stroom wordt voorzien.

Wanneer UIT(F) is geselecteerd, kan de gebruiker de ventilatorinstelling aanpassen tussen Aan en Auto voor zowel bezette als onbezette perioden.

LET OP: De selectie UIT(F) is een schending van ASHRAE 90.1 en Titel 24, maar is een functie van de thermostaat voor gebouweigenaren die tijdens bezette perioden een automatische ventilatorwerking eisen voor energiebesparingsdoeleinden. Het is mogelijk dat een foutcode E7 op het scherm verschijnt als deze optie is ingesteld op AAN en de gebruiker probeert de ventilatormodus te wijzigen.

Selectie: UIT(F), AAN
Standaard: AAN

OPTIE 38 — MAXIMAAL TIJDSDUUR OVERBRUGGING — Met deze instelling kan de installateur de maximale tijd voor overbruggen instellen tussen 0:15 en 6:00. De aanpassing kan worden gemaakt in stappen van 15 minuten. Het maximale aantal uren is 6:00.

Als u op de up (omhoog)-knop drukt terwijl u zich in deze configuratiemodus bevindt, wordt de tijd voor overbruggen in stappen van 15 minuten verhoogd (15, 30, 45). De uren worden verhoogd tijdens elke doorgang door 00 minuten tot een maximale instelling van 6:00.

Als u op de down (omlaag)-knop drukt terwijl u zich in deze configuratiemodus bevindt, wordt de tijd voor overbruggen in stappen van 15 minuten verlaagd (45, 30, 15, 00). De uren worden verlaagd tijdens elke overgang van 45 naar 00 tot een minimum van 0:15.

Selectie: 0:15 tot 6:00
Standaard: 2:00 (twee uur en nul minuten)

OPTIE 39 — TEMPERATUURWEERGAVE — Met deze configuratie kan de installateur selecteren of de ingestelde temperatuur of de ruimtetemperatuur wordt weergegeven op de grote temperatuurweergavecijfers.

Wanneer de optie St is gekozen, wordt de ruimtetemperatuur, zoals gedefinieerd door optie 05, weergegeven met behulp van de traditionele ruimtetemperatuurcijfers op het LCD-scherm. De huidige ingestelde temperatuur wordt weergegeven met behulp van de normale instelpuntweergavecijfers.

Wanneer SP is gekozen, wordt de huidige ingestelde temperatuur weergegeven met behulp van de traditionele ruimtetemperatuurcijfers op het LCD-scherm. De normale instelpuntweergavecijfers blijven leeg. De ruimtetemperatuur wordt niet weergegeven, maar als er een probleem is met de daadwerkelijke ruimtetemperatuursensor, worden de tekens "- -" weergegeven in plaats van de ingestelde temperatuur om aan te geven dat de temperatuursensor een fout heeft.

LET OP: Het pictogram "Werkelijke temp." wordt niet weergegeven wanneer het sensortype is ingesteld op instelpuntweergave (SP).

Selectie: St, SP
Standaard: St Ruimtetemperatuur

OPTIE 99 — RESET NAAR FABRIEKSINSTELLINGEN — Met deze configuratie kan de installateur de thermostaat terugzetten naar de "originele" instellingen.

Alle configuratie-instellingen, modi, ventilator- en instelpuntinstellingen die handmatig zijn ingevoerd, gaan verloren en worden opnieuw ingesteld.

Wanneer deze instelling voor het eerst wordt geselecteerd, wordt "99" weergegeven op de locatie van de ruimtetemperatuur en wordt een beginwaarde van "10" weergegeven op de locatie van het instelpunt.

Om de fabrieksinstellingen te initiëren, drukt de installateur vervolgens op de mode (modus)-knop totdat de 10 knippert. De installateur houdt vervolgens de down (omlaag)-knop ingedrukt. Terwijl de down (omlaag)-knop wordt ingedrukt, telt de 10 af van 10 naar 0. Wanneer de teller nul bereikt, wordt "Fd" weergegeven in het grote weergavegebied van de ruimtetemperatuur om aan te geven dat de fabrieksinstellingen worden uitgevoerd. Wanneer de fabrieksinstellingen zijn hersteld, gedraagt de thermostaat zich alsof de stroom is in- en uitgeschakeld (alle weergavepictogrammen branden 2 seconden) en knippert de klok. Volg de instructies in het gedeelte Tijd en dag van de week instellen.

LET OP: Als de down (omlaag) knop te vroeg wordt losgelaten, keert het getal terug naar 10 en wordt de reset niet uitgevoerd.

SYSTEEM OPSTARTEN EN CONTROLEREN

Installatietestmodus

Deze thermostaat heeft een ingebouwde installatietestfunctie. Hiermee kan de apparatuur eenvoudig worden bediend zonder vertragingen of aanpassingen van de instelpunten om verwarming of koeling te forceren. Om de installatietestmodus te activeren, houdt u de fan-knop ongeveer 15 seconden ingedrukt totdat op het display "In" aan de linkerkant en "St" aan de rechterkant staat. De modus wordt ingesteld op uit. De mode-knop (linksboven) kan nu worden gebruikt om verwarming, koeling of noodverwarming te selecteren. Als u een van de beschikbare modi selecteert, wordt de apparatuur onmiddellijk ingeschakeld in die modus. Deze werkt 3 minuten op de apparatuurfase en keert vervolgens terug naar de modus uit. De klok geeft een aftelling weer van 180 seconden terwijl elke fase in werking is. Als u de modus wijzigt in uit, wordt elke lopende test onmiddellijk beëindigd. Tijdens elke test worden de displaypictogrammen hetzelfde weergegeven als bij normaal gebruik van die fase, zoals weergegeven in tabel 2.

Tabel 2 — Installatietest

GESELECTEERDE MODUS	DISPLAYPICTOGRAMMEN
OFF	uit
COOL	koelen aan, 2 (voor koeling in de tweede fase)
HEAT	verwarming aan, hulpverwarming aan
EM HEAT	hulpverwarming aan

Installatietest beëindigen

Om de installatietestmodus te beëindigen, drukt u op de done-knop. Als de installateur 15 minuten geen knoppen heeft ingedrukt, wordt de installatietest beëindigd.

Checklist

De volgende checklist voor installateurs moet worden uitgevoerd na voltooiing van de installatie:

1. Laat de apparatuur een paar verwarmings- en koelcycli doorlopen om een goede werking te garanderen. Raadpleeg de gebruikershandleiding om de thermostaat in de normale bedrijfsmodus te gebruiken.
2. Als de apparatuur in bedrijf moet worden gelaten, moeten de instelpunten, de bedrijfsmodus en mogelijk het programmaschema correct worden geselecteerd.
3. Berg gereedschap en instrumenten op en ruim afval op.
4. Bekijk en laat de gebruikershandleiding achter bij de klant.

DE THERMOSTAAT PROGRAMMEREN

De temperatuurinstellingen voor verwarming en koeling wijzigen

Voer de volgende procedure uit om de instelpunten voor verwarming en/of koeling te wijzigen:

1. Open de voorklep van de thermostaat.
2. Druk op de up- of down-knop aan de rechterkant van het display. De vooraf ingestelde temperatuurinstellingen voor verwarming en koeling worden weergegeven. Het woord "heat" of "cool" knippert.
3. Druk op de up- of down-knop om de verwarmings- of koelinstelling te wijzigen. Stop bij de juiste instelling. Het pictogram Tijdelijke vasthouden wordt onder de temperatuur weergegeven en de klok geeft een overschrijdingstijd van 0:15 minuten aan.
4. Sluit de thermostaatklep. Volg de onderstaande stappen om deze instellingen tijdelijk te gebruiken voor een bepaalde periode en vervolgens terug te keren naar het programmaschema, of om deze instellingen permanent te gebruiken in plaats van het programmaschema.

Programmaschema tijdelijk overschrijven

Voer de volgende procedure uit om het programmaschema tijdelijk te overschrijven:

1. Open de voorklep van de thermostaat.
2. Om de tijdelijke overschrijdingstijd die op de kloklocatie wordt weergegeven te wijzigen, drukt u op de start time-knop. Elke keer dat u op de start time-knop drukt, wordt de overschrijdingstijd met 15 minuten verhoogd tot de maximale waarde die is ingesteld in optie 38. De tijdelijke vasthouding blijft actief totdat er een stroomcyclus wordt aangetroffen, de overschrijdingstijd is verstreken, de uit-modus is geselecteerd of de gebruiker op de hold/run-knop drukt. Zodra de tijdelijke vasthouding is afgeteld tot nul, wordt de overschrijding als inactief beschouwd en geeft het instelpunt het instelpunt van het programmaschema weer.
3. Sluit de thermostaatklep.
   Om de tijdelijke overschrijding te annuleren, drukt u eenmaal op de hold/run-knop om de vasthoudfunctie in te schakelen en drukt u vervolgens nogmaals op de hold/run-knop om het vasthouden te annuleren en het programmaschema uit te voeren.

Programmaschema permanent overschrijven met vasthoudfunctie

Voer de volgende procedure uit om de geprogrammeerde temperatuurinstellingen te overschrijven en de temperatuur op een specifieke instelling te houden:

1. Open de voorklep van de thermostaat.
2. Druk op de hold/run-knop. Hierdoor wordt de huidige comfortinstelling vastgehouden en wordt het programmaschema genegeerd zolang de vasthoudfunctie actief blijft.
3. Sluit de thermostaatklep.

Om de vasthoudfunctie uit te schakelen, drukt u nogmaals op de hold/run-knop. De instelpunten worden gewijzigd in de waarden van het programmaschema.

De knoppen OCC, UNOCC en LIMIT gebruiken

Wanneer de gebruiker op de knop OCC, UNOCC of LIMIT drukt, worden de vooraf ingestelde temperatuurinstellingen weergegeven en verschijnt er een driehoekig pictogram boven de knop OCC, UNOCC of LIMIT om aan te geven welke voorinstellingen worden gebruikt.

De LIMIT-knop wordt gebruikt voor een bezette periode met instellingen die minder geconditioneerd zijn dan de bezette (OCC)-instellingen, maar meer geconditioneerd dan de onbezette (UNOCC)-instellingen. Dit wordt gebruikt als een energiebesparingsfunctie voor bezette perioden.

De standaardinstelpunten voor de comfortinstellingen (OCC, UNOCC en LIMIT) worden vermeld in tabel 3.

Tabel 3 — OCC-, UNOCC- en LIMIT-instellingen

ONE-TOUCH-INSTELLING	INSTELPUNT VERWARMING	INSTELPUNT KOELING
OCC	68	78
UNOCC	60	85
LIMIT	66	80

De instelpunten voor de OneTouch-functies OCC, UNOCC en LIMIT kunnen worden gewijzigd ten opzichte van hun fabrieksinstellingen met behulp van de volgende procedure:

1. Open de voorklep van de thermostaat. Het pictogram verwarming of koeling knippert om aan te geven aan de gebruiker dat het drukken op de up- of down-knop de instelpuntwaarde boven het knipperende pictogram zal wijzigen.
2. Wijzig het instelpunt van de knipperende modus door op de up- of down-knop te drukken. Het pictogram verwarming of koeling en het driehoekige pictogram boven de knop OCC, UNOCC en LIMIT knipperen.
3. Wijzig indien gewenst het instelpunt van de tegenoverliggende modus door op de mode-knop te drukken totdat het pictogram van de tegenoverliggende modus knippert. Het pictogram van de tegenoverliggende modus en het driehoekige pictogram boven de knop OCC, UNOCC en LIMIT knipperen.
4. Druk op de up- of down-knop om het instelpunt van de tegenoverliggende modus te wijzigen.
5. Houd vervolgens de knop OCC, UNOCC of LIMIT 3 seconden ingedrukt. Het driehoekige pictogram boven de knop OCC, UNOCC of LIMIT stopt met knipperen en blijft aan staan.
   LET OP: Deze functie is niet toegestaan als toetsenbordvergrendeling 3 of cd is ingeschakeld. Dit is wel toegestaan als de toetsenbordvergrendeling is uitgeschakeld of is ingesteld op 1 of 2.
6. Sluit de thermostaatklep.

Schema's programmeren

De Comfort Pro programmeerbare thermostaat geeft de gebruiker de mogelijkheid om te programmeren voor alle dagen, weekdagen of weekenden. De thermostaat is in de fabriek voorgeprogrammeerd met dezelfde instellingen voor alle zeven dagen. Zie tabel 4.

Tabel 4 — Fabrieksinstellingen schema

PERIODE	STARTTIJD	INSTELPUNT VERWARMING	INSTELPUNT KOELING
OCC	6 uur 's ochtends	68	78
OCC	8 uur 's ochtends	68	78
OCC	15.00 uur	68	78
UNOCC	18.00 uur	60	85

Voer de volgende procedure uit om een ander schema in te stellen:

1. Open de voorklep van de thermostaat.
2. Druk op de knop set schedule days totdat het scherm de programmeermethode all days, weekdays of weekend-pictogrammen aan de rechterkant van het scherm weergeeft. Druk op de up- of down-knop om indien nodig te wijzigen in het gewenste programmeerselectiepictogram.
3. Druk op de period-knop om verder te gaan met het programmeren van de thermostaat. De perioden worden weergegeven als P1 tot P4 (OCC, OCC, OCC, UNOCC) als optie 25 is ingesteld op 4 perioden/dag of P1 tot P2 (OCC, UNOCC) als optie 25 is ingesteld op 2 perioden/dag. Druk op de period-knop om de volgende programmeerbare periode weer te geven.
4. Naarmate elke periode wordt weergegeven, wordt de comfortinstelling weergegeven die voor die periode is uitgegeven, samen met de vraag of deze zich in de bezette, onbezette of beperkte configuratie bevindt, zoals wordt weergegeven door de driehoek boven de knoppen OCC, UNOCC of LIMIT. Wijzig de configuratie OCC, UNOCC of LIMIT door op de juiste knop te drukken en de driehoek verplaatst zich naar die instelling.
5. Om de tijd voor een periode te wijzigen, drukt u op de start time-knop en gebruikt u de up- of down-knop om de uren te wijzigen.
6. Druk nogmaals op de start time-knop om de minuten te wijzigen met behulp van de up- of down-knop.
7. Om naar de volgende programmeerperiode te gaan, drukt u tweemaal op de period-knop. Voer de wijzigingen in voor alle perioden zoals beschreven in de bovenstaande stappen 4, 5 en 6.
8. Druk op de knop done als u klaar bent.
9. Sluit de thermostaatklep.

LET OP: Zodra er een wijziging is aangebracht in het programmaschema, wordt deze opgeslagen wanneer de gebruiker doorgaat naar het volgende programmeerinterval of -niveau. Wijzigingen binnen een bepaalde programmeerperiode worden beschouwd als tijdelijke wijzigingen die gebruikersbevestiging vereisen door ofwel de deur te sluiten of op de done-knop te drukken, waarmee eventuele wijzigingen tot dat punt worden bevestigd.

WERKING

Modusselectie

Met de mode-knop kan de gebruiker de pictogrammen uit, verwarmen, koelen, auto en noodverwarming weergeven. Door op de mode-knop te drukken, wordt door de beschikbare modi gebladerd op basis van de selectie van de apparatuur uit Optie 01, de instelling voor de beschikbaarheid van auto uit Optie 15 en de beschikbaarheid van noodverwarming uit Optie 35. Beschikbare keuzes staan vermeld in Tabel 5.

Tabel 5 — Modusselectie

OPTIE 01 (Apparatuurselectie)	OPTIE 15 (Auto beschikbaar)	OPTIE 35 (Noodverwarmingsmodus beschikbaar)	BESCHIKBARE MODI
AC, HP of 35 (WSHP)	Aan	Aan	Uit, Verwarmen, Koelen, Auto, Em Heat
		Uit	Uit, Verwarmen, Koelen, Auto
	Uit	Aan	Uit, Verwarmen, Koelen, Em Heat
		Uit	Uit, Verwarmen, Koelen
H	Niet beschikbaar	Aan	Uit, Verwarmen, Em Heat
		Uit	Uit, Verwarmen
C	Niet beschikbaar	Niet beschikbaar	Uit, Koelen

Opstartverwerking

Direct na een stroomcyclus licht het thermostaatdisplay alle LCD-segmenten gedurende twee seconden op. Tijdens dit proces wordt het geheugen van de thermostaat geopend om de bedrijfsparameters van de thermostaat vast te stellen.

Batterijen

Batterijwerking is beschikbaar voor installaties waar er geen gemeenschappelijke (C) draad beschikbaar is bij de thermostaat. Installeer voor batterijwerking twee alkaline AA-batterijen. De thermostaat is ontworpen om tot een jaar te werken op een set batterijen. Een batterij-indicator op het display waarschuwt wanneer de batterijen moeten worden vervangen. Als er batterijen zijn geïnstalleerd en de thermostaat werkt op 24 V wisselstroom, vindt batterijwerking alleen plaats als er geen 24 V wisselstroom aanwezig is. De omschakeling tussen 24 V wisselstroom en batterijvoeding gaat automatisch.

Displayverlichting

Het display heeft twee verlichtingsniveaus, hoog niveau en laag niveau. Verlichting op hoog niveau gaat 10 seconden aan wanneer de deur wordt geopend en/of er op knoppen wordt gedrukt met 24 V wisselstroom en met batterijen. Verlichting op laag niveau is alleen beschikbaar als de thermostaat wordt gevoed door 24 V wisselstroom; het is niet beschikbaar met batterijen. Het lage niveau kan worden geselecteerd (zie Optie 18) voor continue achtergrondverlichting.

Deurschakelaar

Wanneer de deur wordt geopend, verandert het display van de normale werkingsweergave. De grote temperatuurweergave verdwijnt, zodat deze beschikbaar is voor andere gebruikersfuncties. Als de deur 3 minuten open blijft staan, keert het display terug naar de normale werking.

Externe sensoren

Door tegelijkertijd op de knoppen up en down te drukken, wordt de temperatuur weergegeven van de sensor die is aangesloten op de S1- en S2-aansluitingen en het sensorgebruik zoals gedefinieerd door Optie 02 in het koelsetpuntdisplay.

Als de sensor ongeldig is, toont het display "-" in de grote temperatuurweergavecijfers en het koelsetpuntdisplay is leeg.

Als de sensor geldig is, maar Optie 02 is ingesteld op rS en Optie 39 is ingesteld op SP, toont het display "-.".

Afb. 6 toont Optie 02 ingesteld op buitenlucht (Od) en de sensortemperatuurmeting van 72 graden. De temperatuur van de externe sensor wordt vijf seconden weergegeven en vervolgens keert de thermostaat terug naar de normale werking.

Afb. 6 — Temperatuur van externe sensor

Alle knoppen die worden ingedrukt terwijl de temperatuur van de externe sensor wordt weergegeven, worden genegeerd.

OPMERKING: Carrier-sensoren 33ZCT55SPT, 33ZCSENDAT, 33ZCSENSAT en 33ZCSENOAT kunnen worden gebruikt voor het middelen van de standaard ruimtetemperatuursensor. Sensoren moeten worden gebruikt als een enkele sensor, 4 sensoren of 9 sensoren, waarbij de totale sensorbedrading niet meer dan 1.000 ft mag bedragen.

De externe ruimtetemperatuursensor 33ZCT55SPT bevat een knop die, wanneer ingedrukt, de S1- en S2-aansluitingen kortsluit. Als de thermostaat wordt gevoed door 24 V wisselstroom en Optie 02 is ingesteld op rS, heeft het indrukken van de knop gedurende twee tot vijf seconden hetzelfde effect als een bezette knop op de thermostaat. Deze knop wordt alleen herkend wanneer de thermostaat wordt gevoed door 24 V wisselstroom.

Montageopties

Voor die installaties die dit vereisen, zijn de montagegatlokaties voor het programmeerbare model zo geplaatst dat ze passen op een horizontale of verticale aansluitdoos.

O/B-aansluiting - alleen op HP-thermostaat

Deze aansluiting is normaal gesproken aangesloten op de omkeerklep van de warmtepomp. Het wordt O genoemd wanneer de klep bekrachtigd wordt bij het koelen en B wanneer deze bekrachtigd wordt bij het verwarmen. Optie 10 van de configuratieopties maakt de O/B-selectie.

Timers

Er zijn verschillende timers die de werking van de thermostaat beïnvloeden. Als een van de hieronder vermelde timers voorkomt dat de apparatuur wordt ingeschakeld, knipperen de displaypictogrammen, die aangeven dat de apparatuur in werking is, om aan te geven dat er een inschakelvertraging is.

Vijf minuten Compressor Timeguard

De timeguard-timer is ingesteld op 5 minuten bij het inschakelen en elke keer dat de compressor wordt uitgeschakeld. De compressor kan pas worden ingeschakeld als de timeguard-timer is verstreken.

Na een stroomcyclus wordt een willekeurige vertraging toegevoegd aan het einde van de timeguard-timer om te voorkomen dat meerdere eenheden tegelijkertijd het elektriciteitsnet raken. De randomisatietimer is tussen nul en vijf minuten. Als er een vraag is, worden de compressoruitgangen tussen 5 en 10 minuten na de stroomcyclus bekrachtigd.

OPMERKING: De timeguard kan voor één cyclus worden uitgeschakeld door tegelijkertijd op de fan (ventilator) en up (omhoog) toetsen te drukken. De indicatie van een knipperend verwarmings- of koelpictogram betekent dat er een vraag is in de ruimte, maar de apparatuur wordt tegengehouden vanwege de timeguard-timer.

Minimum aan-timer

Zodra de apparatuur is ingeschakeld, moet deze 3 minuten aan blijven. Een wijziging in de modus of het setpoint annuleert deze timer.

Cyclustimer

Het aantal apparatuurcycli per uur wordt bepaald door configuratie-optie 16. Op basis van de selectie van 4, 6 of 8 cycli per uur, wordt deze timer ingesteld op 15, 10 of 8 minuten. Zoveel tijd moet er verstrijken vanaf het begin van de ene cyclus voordat een andere cyclus kan beginnen. Het dient om de cycli per uur limieten op te leggen. Het kan voor één cyclus worden uitgeschakeld door tegelijkertijd op de fan (ventilator) en up (omhoog) toetsen te drukken.

Staging-timer

De staging-timer dwingt een minimum aantal minuten af voor de huidige fase van de apparatuurcapaciteit om te worden bekrachtigd voordat wordt opgeschakeld naar het volgende capaciteitsniveau. Het aantal minuten tussen elke fase wordt door de installateur geconfigureerd in softwareconfiguratie-optie 17.

PROBLEEMOPLOSSING

Er kunnen drie systeemfoutmeldingen op het thermostaatscherm verschijnen die een probleem met de werking van de thermostaat aangeven. Zie hieronder voor mogelijke systeemfoutmeldingen en hun betekenis.

Storing ruimtetemperatuursensor

Als de ruimtetemperatuursensor defect raakt, toont het temperatuurdisplay "--" (twee streepjes). Als de ruimtetemperatuur het gemiddelde is van zowel de lokale als de externe sensor (zoals geconfigureerd in Optie 5), en een van de sensoren defect raakt, regelt de thermostaat alleen de geldige sensor. Het display wisselt elke 10 seconden af tussen "--" voor de ongeldige sensor en de meting van de geldige sensor.

Ventilatorstoring

De ventilatorinstelling wordt gespecificeerd door Optie 36 en kan niet door de gebruiker worden gewijzigd. Als Optie 36 is ingesteld op AAN en op de fan (ventilator) knop wordt gedrukt, wordt een E7-foutmelding gedurende drie seconden weergegeven en blijft de ventilatorselectie AAN en wordt deze niet gewijzigd.

Geheugenfout

Als er een interne geheugenfout is, toont het temperatuurdisplay "E4" en moet de thermostaat worden vervangen.

Apparatuuruitgangen

Tabel 6 kan worden gebruikt als een hulpmiddel voor het oplossen van problemen om te bepalen welke uitgangen actief zijn voor een bepaalde configuratie en bedrijfsmodus.

Tabel 6 — Apparatuuruitgangen

APPARATUURCONFIG (Optie 01 Instelling)	KOELFASE 1	KOELFASE 2	VERWARMINGSFASE 1	VERWARMINGSFASE 2	VERWARMINGSFASE 3	EM HEAT
AC	Y1	Y1, Y2	W	W, O/B	—	O/B
HP Optie 10=C	Y1, O/B	Y1, Y2, O/B	Y1	Y1, Y2	Y1, Y2, W	W
HP Optie 10=H	Y1	Y1, Y2	Y1, O/B	Y1, Y2, O/B	Y1, Y2, W, O/B	W
H	—	—	W	W, O/B	—	O/B
C	Y1	Y1, Y2	—	—	—	—
WSHP	Y1, O/B	Y1, Y2, O/B	Y1	Y1, Y2	Y1, Y2, W	W

BEDRADINGSSCHEMA'S

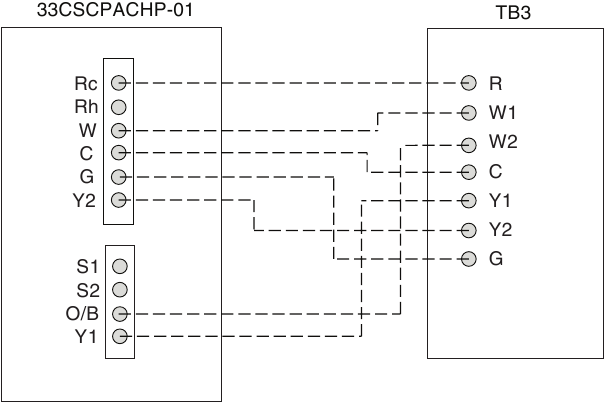

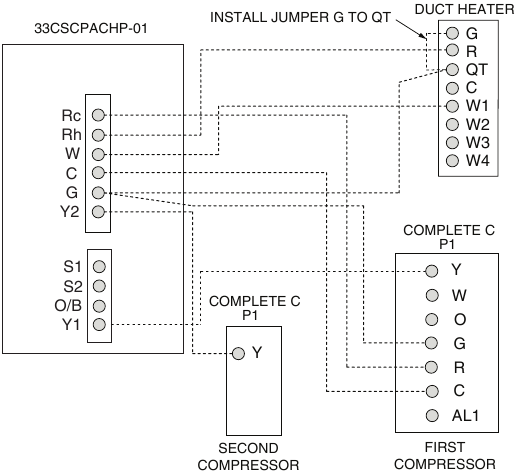

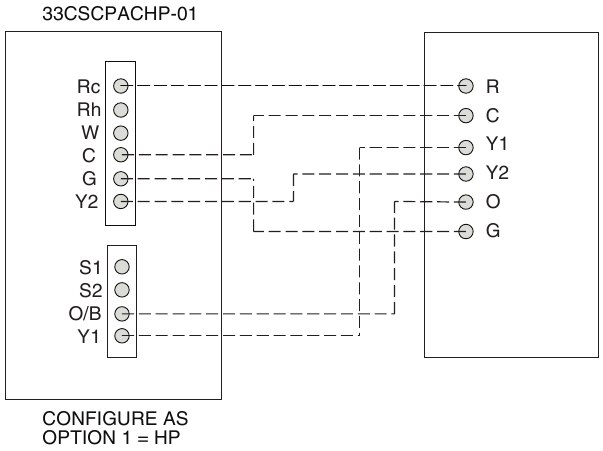

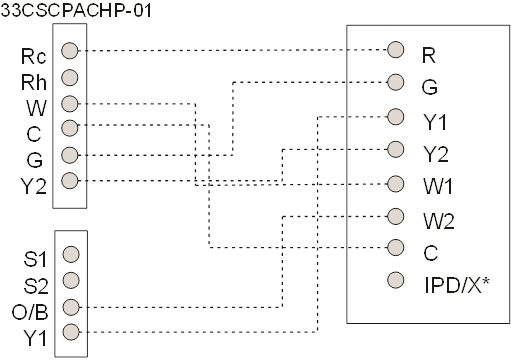

Systeembedradingsschema's worden geleverd voor typische Carrier-apparatuur.
Zie Fig. 7-25.

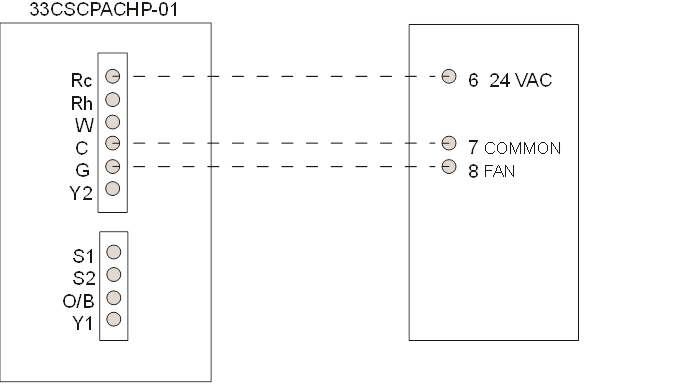

Fig. 7 — Thermostaatbedrading — 42B Motorregelaars — Alleen enkelfasig, Alleen driefasig, Enkelfasig met vergrendelende scheider en Driefasig met vergrendelende scheider

Fig. 8 — Thermostaatbedrading — 42B Motorregelaars — Enkelfasig en driefasig met vergrendelende scheider en enkelfasige elektrische verwarming

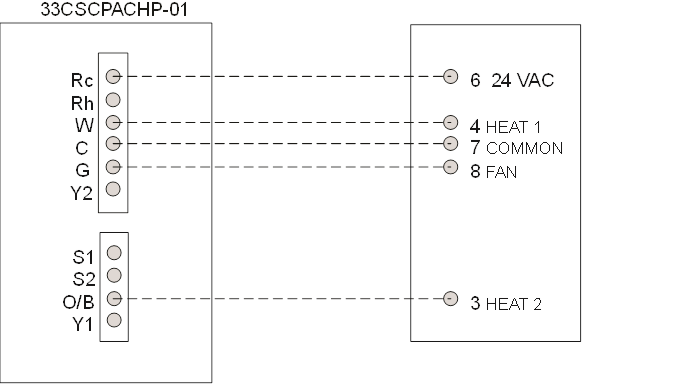

Fig. 9 — Thermostaatbedrading — 42B Motorregelaars — Driefasig met vergrendelende scheider en 2-traps elektrische verwarming

Fig. 10 — Thermostaatbedrading — 48/50HC, 48/50TC en 48/50LC04-06 dakunits

Fig. 11 — Thermostaatbedrading — 50EJQ, EWQ024, 028 warmtepompunits

Fig. 12 — Thermostaatbedrading — 50HJQ004-016 units

Fig. 13 — Thermostaatbedrading — 50HQL, KQE, KQL, P1, PC, PEC, PS, PSW, PT, RHC, RHE, RHR, RHS, RTG, RVC, RVE, RVR, RVS, RWS, VQL warmtepompunits met waterbron met Complete C-bediening en optie voor kanaalverwarming

Fig. 14 — Thermostaatbedrading — 50HQL, KQE, KQL, P1, PC, PEC, PS, PSW, PT, RHC, RHE, RHR, RHS, RTG, RVC, RVE, RVR, RVS, RWS, VQL warmtepompunits met waterbron met Deluxe D-bediening

Fig. 15 — Thermostaatbedrading — 50HQL, KQE, KQL, P1, PC, PEC, PS, PSW, PT, RHC, RHE, RHR, RHS, RTG, RVC, RVE, RVR, RVS, RWS,VQL warmtepompunits met waterbron met Complete C-bediening

Fig. 16 — Thermostaatbedrading — 50VS warmtepompunits met waterbron

*Aansluiting niet vereist.
†W2-aansluiting niet vereist op units zonder elektrische verwarming.
Fig. 17 — Thermostaatbedrading — 50HCQ,TCQ dakunits

*Aansluiting niet vereist.
Fig. 18 — Thermostaatbedrading — 50HJQ014,016 warmtepompunits

*Aansluiting niet vereist.

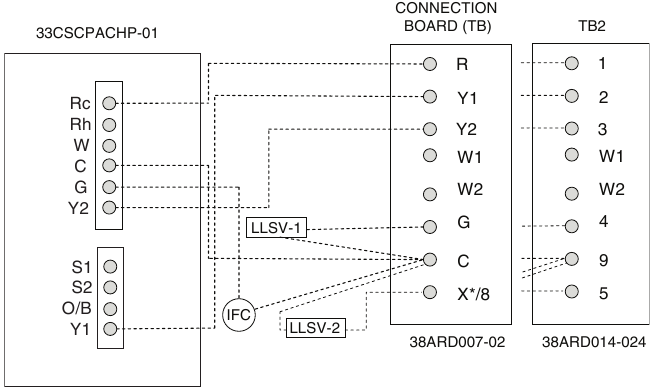

Fig. 19 — Thermostaatbedrading — 38ARD commerciële split-systeemeenheden

Fig. 20 — Thermostaatbedrading — 38ARQ008-012 series en 40RMQ008-012 series split-systeemeenheden

Fig. 21 — Thermostaatbedrading — 38AU commerciële split-systeemeenheden met 40RUA luchtbehandelingsunits

Fig. 22 — Thermostaatbedrading — 40RU/38RU verpakte luchtbehandelingsunits

OPMERKING:
Selectie: rS, SA, Od, rA
rS — ruimtetemperatuur op afstand
SA* — sensortoevoerluchttemperatuur
Od* — sensor buitentemperatuur
rA* — sensor retourluchttemperatuur
*Alleen weergave, niet gebruikt voor temperatuurregeling
Fig. 23 — Thermostaatbedrading — Buitenluchttemperatuur- en ruimtetemperatuursensoren op afstand

Fig. 24 — Thermostaatbedrading — Bedrading voor ruimtetemperatuursensor met gemiddelde waarde (toepassing met 4 sensoren)

Fig. 25 — Thermostaatbedrading — Bedrading voor ruimtetemperatuursensor met gemiddelde waarde (toepassing met 9 sensoren)

VEILIGHEIDSMAATREGELEN

Lees de volledige instructie voordat u de thermostaat installeert.

Lees en volg de instructies van de fabrikant zorgvuldig. Volg alle lokale elektrische voorschriften tijdens de installatie. Alle bedrading moet voldoen aan de lokale en nationale elektrische voorschriften. Onjuiste bedrading of installatie kan de thermostaat beschadigen.

Herken veiligheidsinformatie. Dit is het veiligheidswaarschuwingssymbool .
Wanneer het veiligheidswaarschuwingssymbool op de apparatuur of in de handleiding staat, wees dan alert op het potentieel voor persoonlijk letsel.

Begrijp de signaalwoorden
,
, en
.
Deze woorden worden gebruikt met het veiligheidswaarschuwingssymbool.

DANGER identificeert de meest ernstige gevaren die zullen leiden tot ernstig persoonlijk letsel of de dood.

WARNING duidt op een gevaar dat kan leiden tot persoonlijk letsel of de dood.

CAUTION wordt gebruikt om onveilige handelingen te identificeren die kunnen leiden tot licht persoonlijk letsel of schade aan eigendommen.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Handleiding Carrier Comfort Pro, 33CSCPACHP-01

Beschikbare talen
