AIRPULSE C-9 Handleiding
Functies en aansluitingen

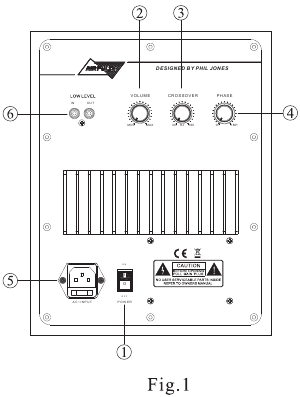

Raadpleeg Fig. 1 voor functies op de versterker.
- Aan/uit-schakelaar
Bovenste stand: aan
Onderste stand: uit - Volumeregeling
Gebruik deze regelaar om het niveau van de subwoofer in balans te brengen met het niveau van uw hoofd luidsprekers. - Regeling overnamefrequentie
Als u kleine luidsprekers (4" tot 6" woofers) in uw hoofdsysteem gebruikt, moet u de overnamefrequentie op een hoge stand zetten (100 tot 160 Hz). Als uw hoofd luidsprekers grotere woofers hebben (8" en hoger), moet u de overnamefrequentie op een veel lagere stand zetten (40 tot 80 Hz). Over het algemeen geldt dat hoe groter de luidspreker, hoe groter de lage frequentie output zal zijn. Als de frequentieregeling te hoog is ingesteld, zal de bas "boomy" lijken als gevolg van de outputs van de subwoofer en de hoofd luidsprekers die elkaar overlappen. Als deze te laag is ingesteld, zal de bas onduidelijk zijn en zal de subwoofer losgekoppeld klinken van de rest van het systeem. - Fase regeling
Gebruik deze regelaar om de best mogelijke basprestaties van uw systeem te bepalen. Er kan interferentie zijn tussen uw hoofd luidsprekers en de subwoofer op de frequentie waar ze elkaar kruisen als gevolg van plaatsing, ruimteakoestiek en het type hoofd luidspreker dat wordt gebruikt. Door de subwoofer zorgvuldig in de kamer te plaatsen in combinatie met de niveau- en overname regeling, zou u een naadloze overgang tussen uw hoofd luidsprekers en subwoofer moeten kunnen krijgen. Begin met de volledige stand tegen de klok in van 0 graden. Dit betekent dat de subwoofer een positieve drukgolf zal uitstoten die overeenkomt met een positieve elektrische input. De 180 graden volledige stand met de klok mee keert dit om, zodat de subwoofer een negatieve drukgolf zal uitstoten. U kunt deze positie gebruiken als u geen goede integratie tussen de subwoofer en de hoofd luidspreker kunt krijgen. - Stroomingang en zekering
Vervang voor blijvende bescherming alleen door een zekering van hetzelfde type. - Lijn In/ Lijn Uit
Sluit Lijn in aan op de subwooferuitgang van uw versterker/ontvanger. Als u geen subwooferuitgang hebt, kunt u de subwoofer aansluiten met behulp van de Lijn In/Uit met behulp van een tape-ingang/uitgang versterker/ontvanger. Sluit de tape-uitgang aan op de Lijn Ingang op de subwoofer en sluit vervolgens de tape-ingang aan op de Lijn Uitgang op de subwoofer. Om de subwoofer in het circuit te schakelen, schakelt u de tape monitor ingang op uw versterker/ontvanger in.
Aansluiting
Zie de onderstaande diagrammen voor de verschillende methoden om de subwoofer aan te sluiten op uw hoofdversterker/ontvanger. Het is mogelijk om alternatieve aansluitmethoden te gebruiken. Raadpleeg de handleiding van uw versterker/ontvanger of vraag professioneel advies aan uw verkoper of installateur.
Voordat u de stroom inschakelt, dient u ervoor te zorgen dat alle aansluitingen correct zijn gemaakt, d.w.z. positief op positief, negatief op negatief.
Aansluitmethode 1:

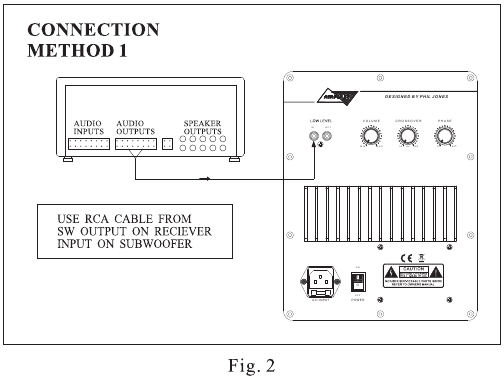

De subwoofer aansluiten met behulp van een speciale subwoofer RCA-uitgang van de ontvanger (zie Fig. 2)
Aansluitmethode 2:

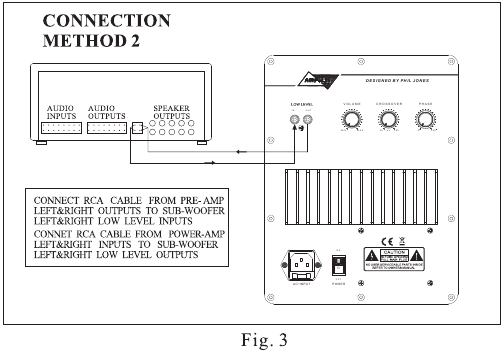

De subwoofer aansluiten tussen de uitgangen van de voorversterker en de ingangen van de eindversterker (zie Fig. 3)
Specificatie
| Systeem: | Actieve subwoofer |
| Versterkertype: | Solid state klasse A/B |
| Vermogen: | 110 watt RMS |
| Driver: | 10" composiet conuswoofer |
| Frequentiebereik: | 30Hz-200Hz +/3dB |
| Elektronische overname: | variabel 30Hz-160Hz, 24dB/octaaf |
| Fase regeling: | 0°-180° variabel |
| Ingangen/uitgangen: | RCA laag niveau |
| Afmetingen(HXWXD): | 430X320X350(mm) / 16.9X12.6X13.8(inch) |
| Netto gewicht: | 18 kg (39.6 lbs) |
Belangrijke instructies
- Lees de handleiding zorgvuldig door voordat u het product gebruikt. Bewaar deze handleiding voor toekomstig gebruik.
- De subwoofer moet op een geventileerde, droge en koele plaats worden geplaatst, uit de buurt van warmtebronnen zoals radiatoren of versterkers. Zorg ervoor dat de subwooferversterker kan ventileren. Het is noodzakelijk dat er lucht rond het koelblok met lamellen op het achterpaneel van de versterker kan stromen.
- Gebruik de subwoofer niet in de buurt van water en stel hem niet bloot aan regen of vocht.
- Koppel altijd eerst het netsnoer los bij het maken van aansluitingen. Schakel de stroom pas in nadat u hebt gecontroleerd en ervoor hebt gezorgd dat alle aansluitingen correct zijn gemaakt.
- Koppel het netsnoer los van het stopcontact wanneer u de subwoofer gedurende langere tijd niet gaat gebruiken.
- Om schoon te maken, koppelt u eerst het netsnoer los van het stopcontact. Gebruik alleen een vochtige doek om stof van het oppervlak te vegen. Gebruik geen vloeibare reinigers.
- Het is een APPARAAT VAN KLASSE I, het moet worden aangesloten op een stopcontact met een beschermende aardingsaansluiting. Omzeil het veiligheidsdoel van de aardingsstekker niet.
- Zet geen koffiekopjes of andere voorwerpen bovenop de kast. Ze kunnen eraf worden geschud wanneer de subwoofer in werking is, omdat deze veel trillingen kan produceren.
Service en garantie
Mocht u service aan uw luidsprekers nodig hebben, breng deze dan samen met de kassabon naar de dealer waar u ze hebt gekocht.
Als dit niet mogelijk is, bel of schrijf dan naar:
8509 Mid County Industrial Dr. St Louis,
MO 63114, USA
Tel: 314-814-3383
Fax: 636-536-1338
E-mail: info@air-pulse.com
Platinum Technology Co., LTD.
www.air-pulse.com
