AIRPULSE SW8 Handleiding

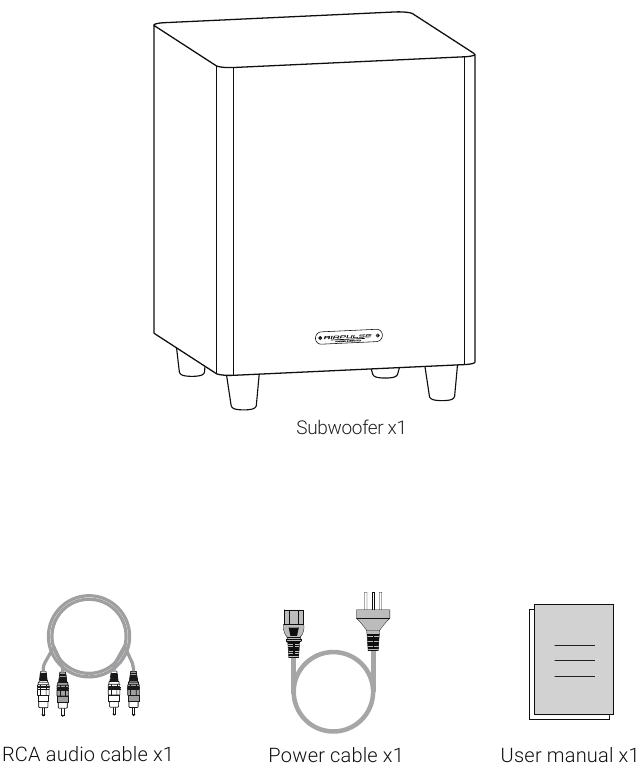

Inhoud van de doos

Na het openen van de doos ziet u het volgende product en de volgende accessoires.
Neem contact op met de klantenservice als er een verschil is.

Opmerking: afbeeldingen zijn alleen ter illustratie en kunnen afwijken van het werkelijke product.

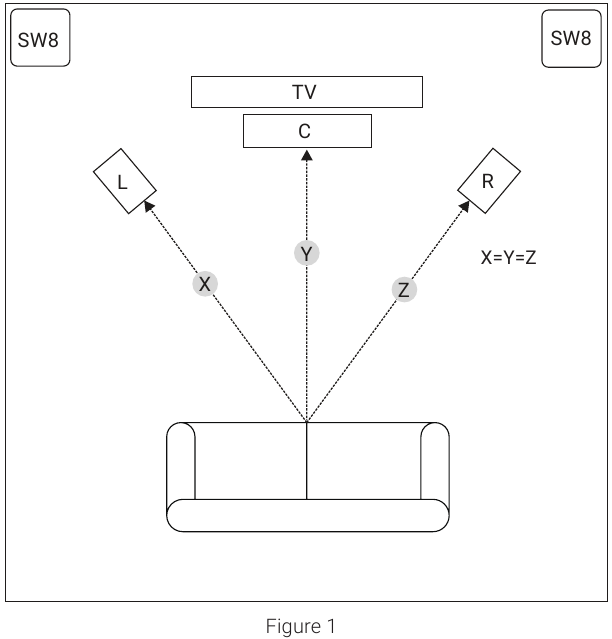

Plaatsing van de unit

Zie figuur 1

1. De AIRPULSE-subwoofer is ontworpen om een krachtige bas te leveren en u een verbluffende audio-ervaring te geven voor al uw films en muziek.
2. Voor optimale prestaties plaatst u de subwoofer in een hoek van dezelfde muur als die van de voorluidspreker om de basweergave te verbeteren; anders wordt de basweergave verzwakt als de subwoofer in het midden van een muur of buiten de kamer wordt geplaatst.
3. U kunt verschillende plaatsingen en bedieningsinstellingen proberen om uw voorkeuren te vinden.

Opmerking: Sluit bij het instellen van de subwoofer de ingebouwde versterker aan op een stopcontact.

Aansluiting

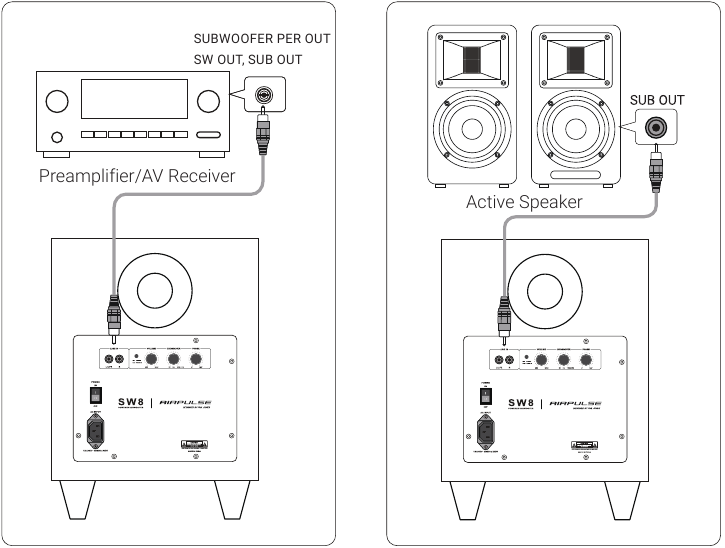

Methode A
Sluit de poort "SUBWOOFER PRE OUT", "SW OUT" of "SUB OUT" op de voorversterker/AV-receiver/actieve luidspreker aan op de poort "LINE IN" op SW8 met behulp van de RCA-audiokabel. Zorg er vóór de aansluiting voor dat SW8 is aangesloten op een stroombron en dat de knop "VOLUME" naar "MIN" is gedraaid.

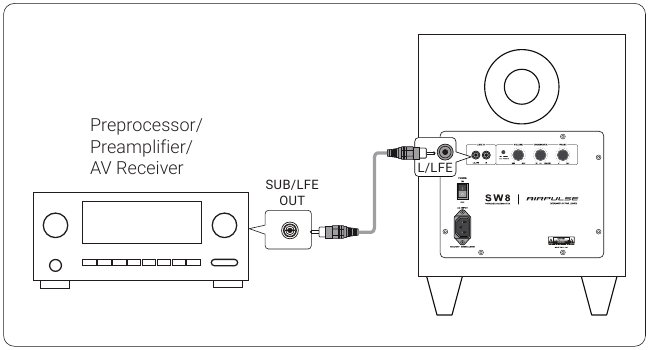

Methode B
Als de voorversterker, AV-receiver enz. een "LFE"-uitgangspoort heeft, sluit u deze aan op de "L/LFE"-ingangspoort op SW8 en stelt u de "CROSSOVER"-knop op SW8 in op "LFE".

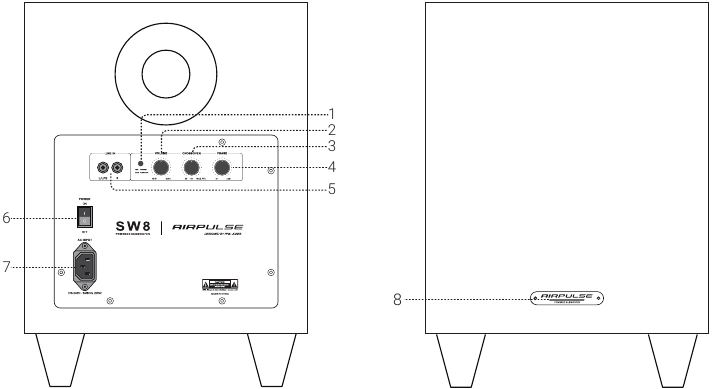

Productillustratie

1. STANDBY
   • Blauw lampje aan: werkmodus
   • Rood lampje aan: stand-bymodusWanneer SW8 is ingeschakeld, gaat deze automatisch naar de stand-bymodus als er gedurende 20 minuten geen signaalinvoer wordt ontvangen. Het indicatielampje wordt rood. In de stand-bymodus gaat SW8 automatisch naar de werkmodus wanneer een signaal wordt ingevoerd. Het indicatielampje wordt blauw.
2. VOLUME
   Draai naar "MIN" om het volume te verlagen; draai naar "MAX" om het volume te verhogen. Om de subwoofer aan te sluiten op de "SUB OUT"-poort op een AV-receiver, stelt u eerst de volumeregeling van de subwoofer op deze versterker in op "HALF" of "0 dB" en verhoogt u vervolgens het volume van de subwoofer om overeen te komen met het uitgangsvolume van de hoofdluidspreker. Eenmaal ingesteld, kan de volumeregeling van de hoofdversterker of de volumeregeling van de voorversterker van uw audiosysteem synchroniseren met de volumeregeling van de subwoofer en andere luidsprekers.
3. CROSSOVER
   Het geselecteerde crossover-punt bepaalt het afkappunt voor de bas. Wanneer u het crossover-punt op een AV-receiver instelt, draait u de "CROSSOVER"-knop op de subwoofer naar de maximale waarde rechts (160 Hz) en stelt u het crossover-punt in op basis van de grootte van de linker/rechter hoofdluidsprekers.
   Voor grotere vloerstaande luidsprekers stelt u het crossover-punt over het algemeen in tussen 50 Hz en 90 Hz. Voor kleine boekenplankluidsprekers of satellietluidsprekers stelt u het crossover-punt in tussen 90 Hz en 150 Hz. Hoe kleiner de luidspreker, hoe hoger de crossover-frequentie. U kunt proberen het crossover-punt aan te passen totdat het goed werkt met andere luidsprekers.
4. PHASE
   Stem de subwooferuitgang akoestisch af op de hoofdluidsprekeruitgang.
   Selecteer "0°" of "180°" fase om te controleren welke fase de meeste basuitvoer produceert op uw luisterpositie.
5. LINE IN (L/LFE & R)
   Aansluiten op de poort "SUBWOOFER PRE OUT", "SW OUT" of "SUB OUT" op de voorversterker/AV-receiver/actieve luidspreker.
   Als de voorprocessor, voorversterker, AV-receiver enz. een "LFE"-uitgangspoort heeft, sluit u deze aan op de "L/LFE"-ingangspoort op SW8. Nadat u verbinding hebt gemaakt met "LFE", draait u de "CROSSOVER"-knop op SW8 naar de maximale waarde (160 Hz).
6. POWER ON/OFF
   Luidspreker in-/uitschakelen.
7. AC INPUT
   Aansluiten op de stekker van het netsnoer.
8. Power indicator
   Schakel de luidspreker in en het indicatielampje brandt.

Specificaties/verklaring

Versterkersysteem: Klasse-D-versterker
Vermogen: 160W (RMS), 320W (Piek)
Luidsprekerdriver: Krachtige neerwaarts gerichte 8 inch, Overhangende spoel, High-Excursion Transducer
Frequentiebereik: 25Hz~160Hz
Crossover-regeling: Continu instelbaar crossover-punt (30Hz~160Hz)
Faseregeling: 0°-180°
Ingangsmodus: RCA-lijningang (L/LFE,R)
Spanningsingang: AC 100-240V~ 50/60Hz
Type behuizing: Bassreflexproduct
Afmetingen (B×H×D): 278 x 377 x 295 mm
Nettogewicht: 9,8 kg

LET OP: Voor de behoefte aan technische verbetering en systeemupgrade kan de hierin opgenomen informatie van tijd tot tijd zonder voorafgaande kennisgeving worden gewijzigd.

Probleemoplossing

Als de luidspreker niet goed werkt, volgt u de onderstaande instructies om een eerste controle uit te voeren.

1. Controleer of de stroomkabel correct is aangesloten en de aan/uit-schakelaar is ingeschakeld.
2. Controleer of de audiobron en de aansluitkabels normaal zijn.
3. Verhoog het volume van deze luidspreker en uw apparaat.
4. Controleer of uw afspeelapparaat goed werkt.
5. Controleer of uw audiomedia niet beschadigd is of ontbreekt.

Als de bovenstaande controles het probleem niet oplossen, is er mogelijk iets mis met het product, schakel de luidspreker uit, trek de stekker uit het stopcontact en neem contact op met de klantenservice.

Belangrijke veiligheidsinstructie

Lees de volgende inhoud zorgvuldig door voordat u uw apparatuur inschakelt; en volg de onderstaande instructies.
Bewaar deze informatie voor toekomstig gebruik.

1. Lees de instructies zorgvuldig door. Bewaar het op een veilige plaats voor toekomstig gebruik.
2. Neem alle waarschuwingen in acht.
3. Volg alle instructies op.
4. Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
5. Omzeil het veiligheidsdoel van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pennen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pennen en een derde aardingspen. De brede pen of de derde pen zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
6. Bescherm het netsnoer tegen betrapping of beknelling, vooral bij stekkers, contactdozen en het punt waar ze uit de luidspreker komen.
7. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
8. Koppel deze luidspreker los tijdens onweer of wanneer deze lange tijd niet wordt gebruikt.
9. Voordat u luidsprekers op een stroombron aansluit, schakelt u de aan/uit-schakelaar uit en zorgt u ervoor dat het volume op het minimum staat.
10. Plaats de stroomkabel en de signaalkabel niet in de buurt van een warmtebron (zoals een elektrische kachel en een radiator). Laat kabels niet achter waar ze gemakkelijk kunnen worden betrapt of samengedrukt.
11. Gebruik stopcontacten waarmee de stroomkabel gemakkelijk kan worden uitgetrokken. Wanneer luidsprekers gedurende langere tijd niet worden gebruikt, schakelt u de aan/uit-schakelaar uit en trekt u de stekker uit het stopcontact.
12. Om schade door donder en bliksem te voorkomen, schakelt u de aan/uit-schakelaar uit en koppelt u de luidspreker los van de stroombron tijdens een regenbui.
13. Trek niet aan de stroomkabel wanneer u deze uit het stopcontact haalt. Houd het netsnoer stevig aan de bovenkant vast om het uit het stopcontact te halen.
14. Gebruik de luidsprekers alleen binnen de spanningsspecificaties. Het gebruik van de luidsprekers met een spanning die hoger is dan de specificaties is gevaarlijk en kan leiden tot schade aan de apparatuur, brandschade of lichamelijk letsel.
15. Deze luidsprekers bevatten geen zelf te onderhouden onderdelen. Probeer de luidspreker niet te openen om onderdelen te verwijderen of wijzigingen aan te brengen. Neem bij problemen tijdens het gebruik alleen contact op met professionele technici voor reparatie.
16. Raadpleeg de sectie over probleemoplossing in de gebruikershandleiding voor veelvoorkomende bedieningsfouten en om mogelijke storingen vast te stellen.
17.
    Plaats de luidsprekers niet op plaatsen waar ze gemakkelijk kunnen worden geraakt door vallende voorwerpen of druppende en spattende vloeistof. Plaats geen brandend vuur (zoals een kaars) bovenop de luidspreker, omdat dit tot brandgevaar kan leiden. Plaats geen vloeistofhouders bovenop de luidspreker, omdat deze op de luidsprekers kunnen vallen en elektrische schokken en schade aan de luidspreker kunnen veroorzaken.
18. Plaats luidsprekers in een stabiele positie, zodat ze er niet gemakkelijk af vallen en schade en letsel veroorzaken.
19. Plaats luidsprekers op een goed geventileerde en droge plaats, uit de buurt van direct zonlicht, warmtebronnen, trillingen, stof, vocht of extreem koude omstandigheden. Laat voor optimale prestaties minstens 20 cm ruimte rond de luidspreker vrij.
20. Gebruik de luidspreker niet gedurende langere tijd op maximaal volume, dit kan schade aan uw gehoor veroorzaken.
21. Voordat u de luidsprekers verplaatst, schakelt u eerst de aan/uit-schakelaar uit en koppelt u deze los van de stroombron.
22. Wanneer de volgende symptomen optreden, schakelt u de aan/uit-schakelaar uit en koppelt u deze los van de stroombron:
    • De stroomkabel of stekker is versleten of beschadigd.
    • Er wordt een abnormale geur of rook waargenomen.
    • Kleine voorwerpen die in de luidspreker vallen.
    • Plotseling afbreken tijdens het afspelen van muziek.

Raadpleeg een professionele reparatietechnicus om de luidspreker te diagnosticeren en te repareren.

23. Gebruik geen chemische oplosmiddelen om het oppervlak van de luidspreker te reinigen. Om schade aan het oppervlak te voorkomen, gebruikt u alleen een schone en zachte doek.
24. Gebruik de luidsprekers niet dichter dan 22 cm bij personen met een pacemaker of defibrillator.

Overdreven luide muziek kan leiden tot gehoorverlies. Houd het volume binnen een veilig bereik.

Gebruik alleen met de kar, standaard, het statief, de beugel of de tafel die is gespecificeerd door de fabrikant of die met de luidsprekers wordt verkocht. Wanneer een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de combinatie van kar/luidsprekers om letsel door kantelen te voorkomen.

Stroomwaarschuwing:

1. Plaats het product in de buurt van het stopcontact voor eenvoudig gebruik.
2. Controleer vóór gebruik of de bedrijfsspanning hetzelfde is als uw plaatselijke stroomvoorziening. De juiste bedrijfsspanning vindt u op het productplaatje.
3. Koppel het product voor de veiligheid los tijdens onweer of wanneer het gedurende langere tijd niet wordt gebruikt.
4. Onder normale omstandigheden kan de voeding heet worden. Zorg voor een goede ventilatie in de ruimte en wees voorzichtig.
5. Veiligheidswaarschuwingsetiketten op de behuizing of onderkant van het product of de stroomadapter.

Dit symbool waarschuwt de gebruiker voor de aanwezigheid van niet-geïsoleerde gevaarlijke spanning in de behuizing van het product die voldoende groot kan zijn om een risico op elektrische schokken voor personen te vormen.
Dit symbool waarschuwt de gebruiker om de behuizing van het product niet te demonteren en dat er geen door de gebruiker te vervangen onderdeel in zit. Breng het product naar een erkend servicecentrum voor reparatie.
Dit symbool geeft aan dat het product alleen voor gebruik binnenshuis is.

De unit is van klasse l constructie en moet worden aangesloten op een stopcontact met een beschermende aardingsaansluiting. Wanneer de netstekker als uitschakelinrichting wordt gebruikt, moet de uitschakelinrichting gemakkelijk bedienbaar blijven.

Dongguan Platinum Audio Systems Co., LTD.
No. 2 East Industry Road, Songshan Lake National High-tech
Industrial Development Zone, Dongguan 523808 China
www.airpulseaudio.com
