AIRPULSE CX Series Handleiding

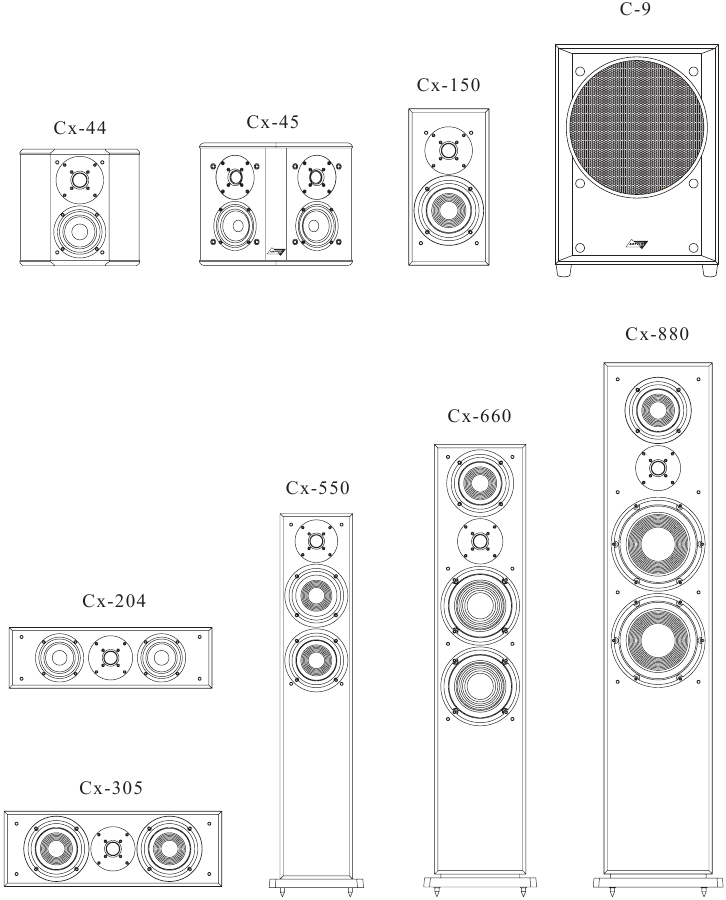

Andere producten
Raadpleeg de tabel in het specificatiegedeelte voor specificaties
Plaatsing
Tweekanaals stereo-opstelling
Voor stereo-weergave kunt u een paar boekenplank- of vloermodellen kiezen. De grootte van de luidsprekers moet worden bepaald door de grootte van uw woonruimte, zodat ze voldoende volume kunnen leveren. De twee luidsprekers moeten op gelijke afstand van uw luisterpositie worden geplaatst.
Boekenplanksystemen profiteren ook van plaatsing op stands of planken. De Cx-stands zijn ontworpen om functioneel en esthetisch bij de boekenplankluidsprekers te passen.
Het plaatsen van de luidsprekers in hoeken of tegen een muur resulteert in de sterkste (maar niet noodzakelijkerwijs de meest accurate) bas. Voor de beste stereo-afbeelding raden we aan om de systemen zo te plaatsen dat de hoogfrequentietransducers zich zo dicht mogelijk bij het oor van een zittende luisteraar bevinden.
Elke kamer heeft verschillende akoestische eigenschappen en mensen hebben verschillende smaken op het gebied van geluid. U zou moeten experimenteren om de plaatsingspositie te vinden die aan uw persoonlijke smaak voldoet.
Home theater-opstelling
Om het beste surround-geluid uit uw Cx-luidsprekers te halen, raden we aan om de luidsprekers op dezelfde afstand van de luisterpositie te plaatsen.
De centerluidspreker kan echter dichterbij worden geplaatst, maar niet voorbij de rechte lijn die de twee voorste luidsprekers verbindt. De achterste luidsprekers kunnen ook dichter bij de luisterpositie staan dan de voorste luidsprekers, afhankelijk van de configuratie van uw kamer.
Opmerkingen:
- Plaats de center- of achterluidsprekers niet verder van de luisterpositie dan de voorste luidsprekers.
- Wanneer u de achterluidsprekers aan de zijwanden loodrecht op de luisterpositie monteert, moeten ze 60-90 cm boven het oorniveau van de luisteraar in zittende positie worden geplaatst.
Afhankelijk van de vorm van uw kamer (enz.) kunt u ervoor kiezen om de achterluidsprekers achter u te plaatsen in plaats van aan de zijwanden. In dit geval kunt u een paar grote vloerstaande luidsprekers gebruiken die bij uw voorluidsprekers passen.
Aansluitingen
Opmerking: zorg ervoor dat uw versterker is uitgeschakeld en losgekoppeld van het stopcontact terwijl u de luidsprekers op de versterker aansluit. Schakel uw versterker pas in nadat u hebt gecontroleerd en ervoor hebt gezorgd dat de luidsprekers correct zijn aangesloten.
Tweekanaals stereo-opstelling
Aansluitingen worden gemaakt op de terminals aan de achterkant van het luidsprekersysteem. De terminals accepteren spades, kale draden of banaanstekkers. Gebruik voor de beste resultaten luidsprekerkabels van hoge kwaliteit.
Cx-luidsprekers hebben 4 vergulde aansluitingen voor enkele of bi-wiring opties.
Enkele bedrading
Deze methode gebruikt slechts één paar kabels om elke luidspreker op de versterker aan te sluiten. (zie Fig. 1).
Voor elk kanaal moet de rode terminal op de luidspreker worden aangesloten op de rode of (+) luidsprekeraansluiting op de receiver of versterker. De zwarte terminal op de luidspreker moet worden aangesloten op de zwarte of (-) luidsprekeraansluiting op de receiver of versterker. Door de luidsprekers op deze manier aan te sluiten, zorgt u ervoor dat ze in fase zijn; dat wil zeggen samenwerken in plaats van tegenover elkaar staan. Het aansluiten van de luidsprekers uit fase beschadigt ze niet, maar resulteert in minder bas en een slechte weergave.
Opmerking: zorg ervoor dat de metalen verbindingsstukken op hun plaats zitten.
Bi-wiring
Bi-wiring verhoogt de stroomsterkte en verbetert meestal de geluidskwaliteit. Deze methode gebruikt twee paar kabels: één paar voor de bovenste twee terminals en één paar voor de onderste twee terminals (zie Fig. 2).
Sluit de luidsprekers op dezelfde manier aan op de versterker als bij enkele bedrading.
U hebt één paar kabels nodig voor elke luidspreker in het systeem.
Opmerking: verwijder de metalen verbindingsstukken.
Home theater-opstelling
Het toevoegen van center- en achterluidsprekers aan de linker- en rechterkanalen verbetert de surround-effecten van films. Als u kleinere modellen kiest, is een actieve subwoofer essentieel voor een adequate basweergave.
Zoek op het achterpaneel van uw AV-versterker de terminals voor de voorste luidspreker, de centerluidspreker en de achterste luidspreker.
Gebruik dezelfde methode als bij het aansluiten van tweekanaals stereoluidsprekers en sluit de linker- en rechter-, center- en achterluidsprekers aan op de overeenkomstige terminals op de AV-versterker.
Zorg er opnieuw voor dat u de luidsprekerkabels afstemt op de juiste terminals op de componenten: (+) op (+) en (-) op (-) om voldoende bas en een heldere weergave te garanderen.
Het toevoegen van een subwoofer aan uw home theatersysteem zal de basprestaties aanzienlijk verbeteren en een vollere impact van films bieden. We raden de C-9-subwoofer aan voor een soepele overgang en configuratie.
Algemeen onderhoud
De luidsprekerkast kan worden gereinigd met een licht vochtige doek. De roosters moeten op de luidsprekers worden gehouden om de aandrijfeenheden te beschermen wanneer de luidsprekers niet worden afgespeeld. Gebruik nooit oplosmiddelen om enig onderdeel van het systeem schoon te maken.
Het rooster wordt op zijn plaats gehouden door pinnen in de buurt van de randen. Om het rooster te verwijderen, pakt u het bij de boven- en onderrand vast en trekt u voorzichtig. Om het rooster terug te plaatsen, plaatst u het voorzichtig terug en drukt u voorzichtig op de hoeken. Duw niet op het middelste gedeelte van het rooster. Houd het rooster vrij van stof en vuil. Om schoon te maken, verwijdert u het rooster van de kast en stofzuigt u het licht.
Specificatie
Standaard kastafwerking: Notenhout/Zwart
| Model | Kasttype | Tweeter 1" | Middenbereik | Woofer | Afgeschermde drivers | Impedantie | Gevoeligheid (dB) | Aanbevolen vermogen (watt) | Kastafmetingen (HxBxD) | Gewicht (kg/lbs) | Frequentiebereik (Hz-KHz) |
| Cx-150 | Boekenplank | 1 | 1x5" | Ja | 8 ohm | 89 | 20-100 | 350x180x250(mm) 13.8x7.1x9.9(inch) | 7.4/16.3 | 45-20 | |
| Cx-45 | Achterste surround | 2 | 2x4" | Ja | 4 ohm | 89 | 20-100 | 292x366x156(mm) 10.2x11.3x5.6(inch) | 6.8/15 | 50-20 | |
| Cx-44 | Achterste surround | 1 | 1x4" | Nee | 8 ohm | 88 | 20-80 | 259x266x92(mm) 10.2x10.5x3.6(inch) | 3.7/8.1 | 60-20 | |
| Cx-204 | Middenkanaal | 1 | 2x4" | Ja | 4 ohm | 89 | 20-100 | 146x486x204(mm) 5.75x19.1x8(inch) | 7.2/15.8 | 50-20 | |
| Cx-305 | Middenkanaal | 1 | 2x5" | Ja | 4 ohm | 89 | 20-150 | 180x520x250(mm) 7.1x20.5x9.9(inch) | 10.7/23.5 | 40-20 | |
| Cx-550 | Vloerstaand | 1 | 2x5" | Ja | 4 ohm | 90 | 20-150 | 926x230x305(mm) 36.5x9x12(inch) | 16.8/37 | 35-20 | |
| Cx-660 | Vloerstaand | 1 | 2x6.5" | Nee | 4 ohm | 91 | 20-200 | 1055x213x334(mm) 41.5x8.4x13.2(inch) | 23.1/50.8 | 30-20 | |
| Cx-880 | Vloerstaand | 1 | Nee | 4 ohm | 92 | 20-250 | 1252x255x367(mm) 49.4x10x14.5(inch) | 23.1/50.8 | 25-20 |
Garantie & service
Mocht u service aan uw luidsprekers nodig hebben, breng deze dan samen met het aankoopbewijs naar de dealer waar u ze hebt gekocht.
Als dit niet mogelijk is, bel of schrijf dan naar:
8509 Mid County Industrial Dr. St Louis,
MO 63114, USA
Tel: 314-814-3383
Fax: 636-536-1338
E-mail: info@air-pulse.com
Platinum Technology Co., LTD.
www.air-pulse.com
