Bobtot W58 Handleiding

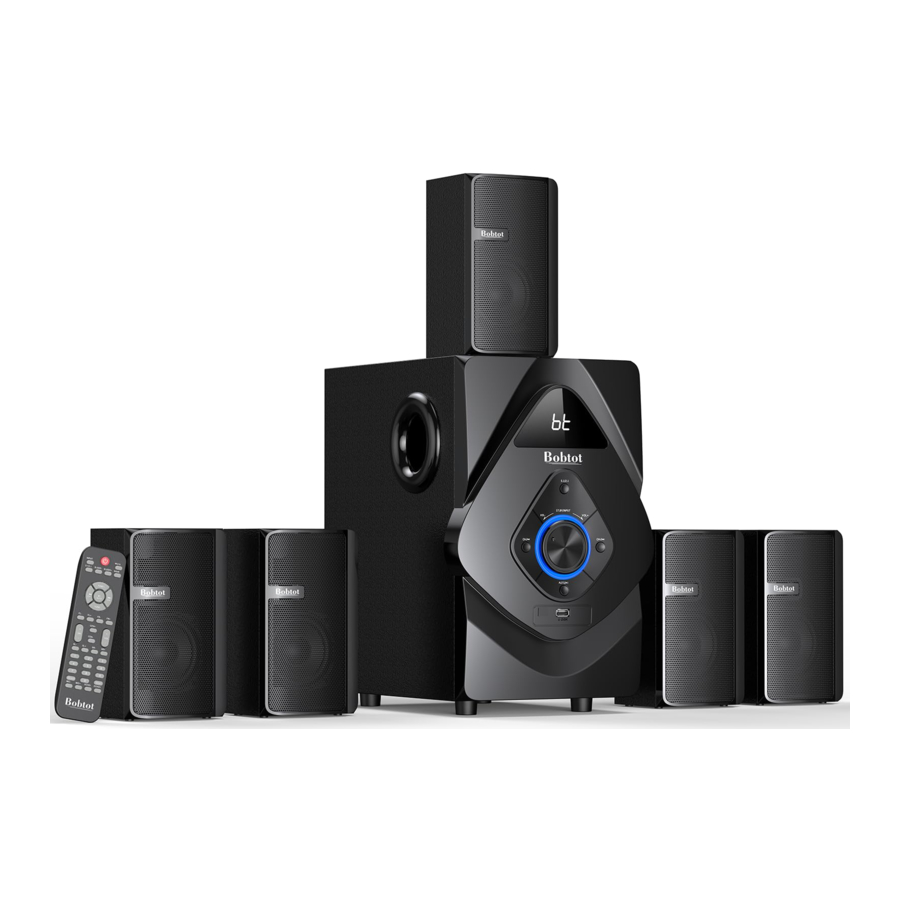

WAT ZIT ER IN DE DOOS

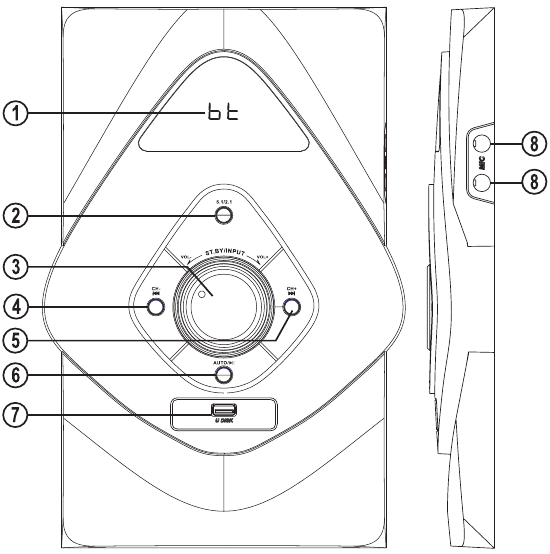

VOORPANEEL VAN SUBWOOFER

	Digitaal display
	5 1/2.1	5.1/2.1 functietoets Houd deze toets ingedrukt om draadloos te koppelen
	ST.BY	Stand-byfunctie door 3 seconden ingedrukt te houden in de AUX/USB/FM/BT/OPTICAL/COAXIAL/TV ARC-modus;
	INPUT	Invoerfunctietoets, schakelen tussen AUX/USB/DVD/FM/BT/OPTICAL/COAXIAL/TV ARC-modus
	VOL-/VOL+-	Draai aan de knop om het volume te verlagen of te verhogen
	CH-/	"Vorige" functietoets Vorige nummer bij USB-invoer; Vorig kanaal bij FM-invoer;
	CH+/	"Volgende" functietoets Volgende nummer bij USB-invoer; Volgend kanaal bij FM-invoer;
	AUTO/	USB Pauze/Afspelen functietoets Wanneer de FM-status wanneer de automatische zoekopdracht en het opslaan van het radiostation.
	U DISK	USB-aansluiting (maximale bestandsgrootte 64 Gb)
	MIC	MIC 1 & 2-aansluiting

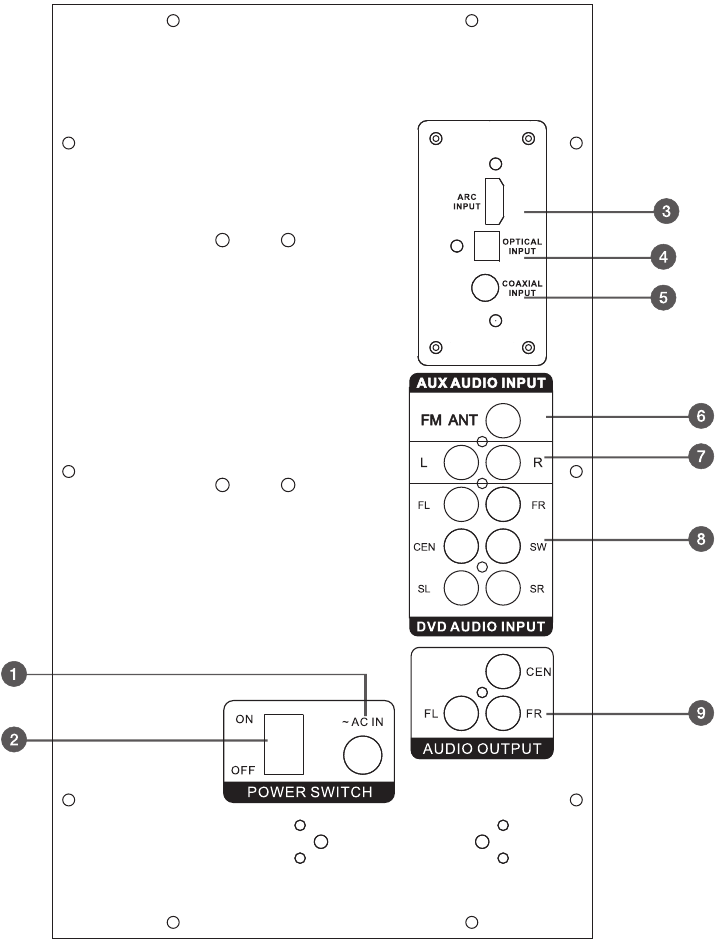

ACHTERPANEEL VAN SUBWOOFER

1. Stroominvoer
2. Aan/uit-schakelaar
3. TV ARC-audio-invoer
4. Optische audio-invoer
5. Coaxiale audio-invoer
6. FM-antenne
7. RCA naar RCA of RCA naar 3,5 mm AUX-audio-invoer
8. 3PCS RCA DVD-audio-invoer (voor L&R/center/subwoofer/achter L&R)
9. Center/Voor L/R-audio-uitvoer

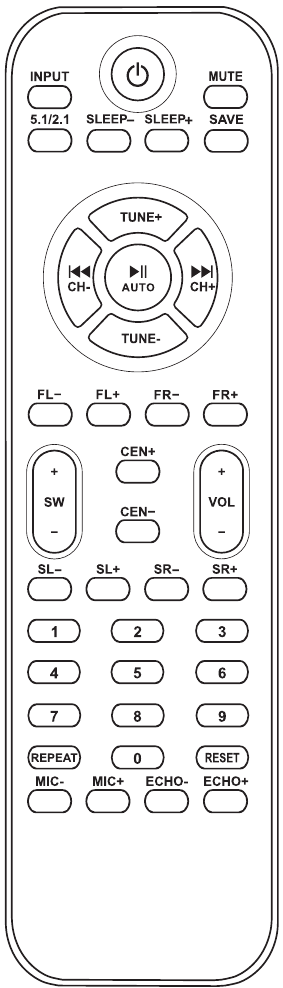

FUNCTIES AFSTANDSBEDIENING

: Aan/uit/Stand-by
INPUT: Schakelen tussen invoermodi: USB/FM/AUX/DVD/OPT/COA/TV ARC/BT
MUTE: Alle uitvoer dempen
5.1/2.1: Kanaalmodus selecteren
SLEEP-/+: De slaaptijd instellen
SAVE: Stations opslaan in het geheugen van de unit
TUNE+/-: FM-stations handmatig afstemmen
: Afspelen/Pauzeren in USB/BT-modi
AUTO: Automatisch stations zoeken
CH-/ : Vorig FM-station/vorig nummer (USB)
CH+/ : Volgend FM-station/volgend nummer (USB)
FL+/-: Volume voor linker voorluidspreker regelen
FR+/-: Volume voor rechter voorluidspreker regelen
SW+/-: Volume subwoofer regelen
CEN+/-: Volume centerluidspreker regelen
VOL+/-: Mastervolume regelen
SL+/-: Volume linker satellietluidspreker achter regelen
SR+/-: Volume rechter satellietluidspreker achter regelen
0-9: Numeriek toetsenblok gebruikt om nummers direct te selecteren in de USB-modus
REPEAT: Eén nummer herhalen/alle nummers herhalen/shuffle
RESET: Volumeniveau resetten
MIC+/-(EQ+/-): wanneer een paar microfoons is aangesloten, regelen deze knoppen het microfoonvolume. In de USB-modus kunt u hiermee door de 5 vooraf ingestelde EQ-curven navigeren. Let op: het aansluiten van microfoons overschrijft de EQ+/- functie.
ECHO+/-(DlSP+/-): wanneer een paar microfoons is aangesloten, regelen deze knoppen het echo-effect. Als er geen microfoons zijn aangesloten, regelen ze de helderheid van het display. Let op: het aansluiten van microfoons overschrijft de DISP+/- functie.

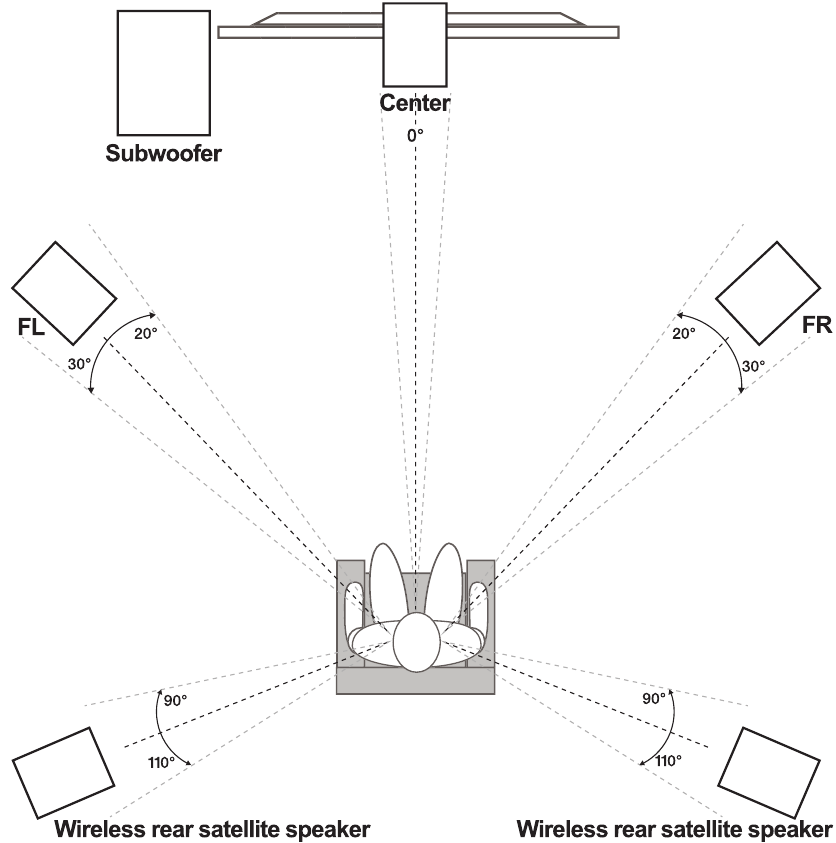

BESTE PLAATSING VOOR HET PRODUCT

1. De meeste mensen plaatsen de subwoofer aan de voorkant van de kamer, in de buurt van de geluidsinvoerbron, voor een gemakkelijke aansluiting. Maar aangezien basfrequenties omnidirectioneel zijn, kan de subwoofer overal worden geplaatst. Probeer hem in de buurt van een muur of een hoek te plaatsen voor een versterkte bas.
2. De centerkanaalluidspreker moet recht voor de luisterpositie worden geplaatst, boven of onder de geluidsinvoerbron. Indien mogelijk kantelt u hem indien nodig om het geluid naar oorhoogte te richten.
3. Monteer de voorluidsprekers aan de muur, direct links en rechts van de centerkanaalluidspreker. Richt ze op de luisterpositie. Bij voorkeur moeten de tweeters zich op oorhoogte bevinden.
4. Monteer de satellietluidsprekers aan de muur, iets achter de luisterpositie, ongeveer 30 tot 60 centimeter boven oorhoogte. Als zijdelingse plaatsing niet mogelijk is, plaatst u ze achter de luisterpositie en richt u ze naar voren.

MONTAGE-INSTRUCTIES

Voordat u begint, moet u ervoor zorgen dat u over het juiste gereedschap en de nodige accessoires beschikt.
Voor deze installatie heeft u de volgende items nodig:

• montagebeugels en schroeven (meegeleverd)
• muurhaken (optisch, niet meegeleverd)
• luidsprekerkabel (ingebouwd, meegeleverd)
• boor (niet meegeleverd)
• kruiskopschroevendraaier (niet meegeleverd)

Zorg ervoor dat u alle benodigde schroeven en beugels heeft. Er moeten vijf beugels en één zak schroeven zijn. Als een van deze items ontbreekt. neem contact op met Bobtot.

Bevestig met twee schroeven een beugel aan de achterkant van elke luidspreker die u wilt monteren. Als u de luidsprekers horizontaal monteert, moet u twee beugels per luidspreker gebruiken.

Markeer nu op de muur de plaats waar u uw luidsprekers gaat monteren. Gebruik het diagram uit het gedeelte DE LUIDSPREKERS POSITIONEREN om de beste locatie te bepalen. Beide voorluidsprekers moeten zich op dezelfde hoogte bevinden; hetzelfde geldt voor de satellieteenheden. Vergeet niet om luidsprekers minstens 60 centimeter van hoeken te houden en zorg ervoor dat u voldoende draad heeft om de montagelocatie te bereiken.

U kunt een schroef of een montagehaak gebruiken om de luidspreker op te hangen. Gebruik een schroef met een gipsplaatplug of draai deze in een muurstijl om ervoor te zorgen dat deze stevig aan de muur is bevestigd. Gebruik een stijlzoeker om de stijl te lokaliseren en om ervoor te zorgen dat er zich geen draden of kabellijnen in dat gebied bevinden. Zodra de montagehaken of schroeven op hun plaats zitten, bent u klaar om te beginnen met monteren. Zorg ervoor dat u elke luidspreker bedraadt voordat u deze aan de muur monteert.

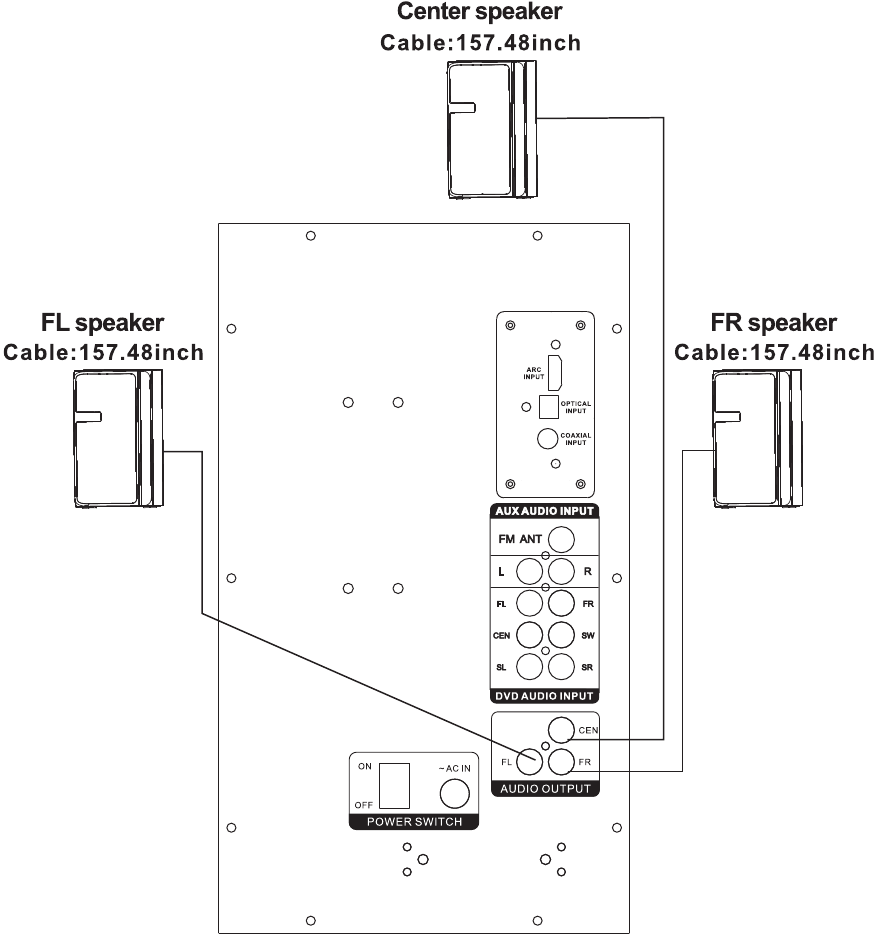

CENTER- & FL & FR-EENHEDEN INSTELLEN

Plaats de luidsprekers in de ideale positie en gebruik de ingebouwde elektrische kabel om de center- & voorste satellietluidsprekers aan te sluiten op de "CEN & FL & FR" van de RCA-audio-uitgang op de subwooferunit.

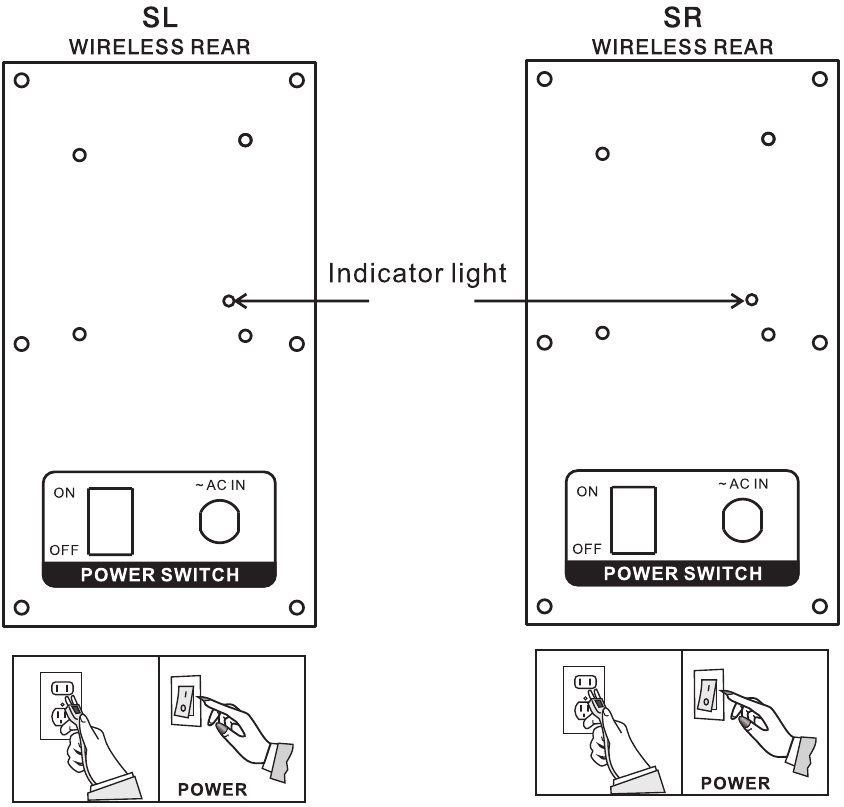

ACHTERSTE DRAADLOZE EENHEDEN INSTELLEN

Achterste satellietluidsprekers (SL en SR) met een draadloze verbinding die u in elke hoek binnen 9,75 meter van de subwoofer kunt plaatsen.

1. Sluit de SL- en SR-luidsprekers aan op de stroom.
2. Schakel de SL- en SR-luidsprekers één voor één in binnen 1-2 seconden. Het indicatielampje op het achterpaneel brandt continu blauw wanneer het koppelen is gelukt.
3. Achterste draadloze luidsprekers zijn alleen voor de 5.1-modus, niet voor de 2.1-modus.

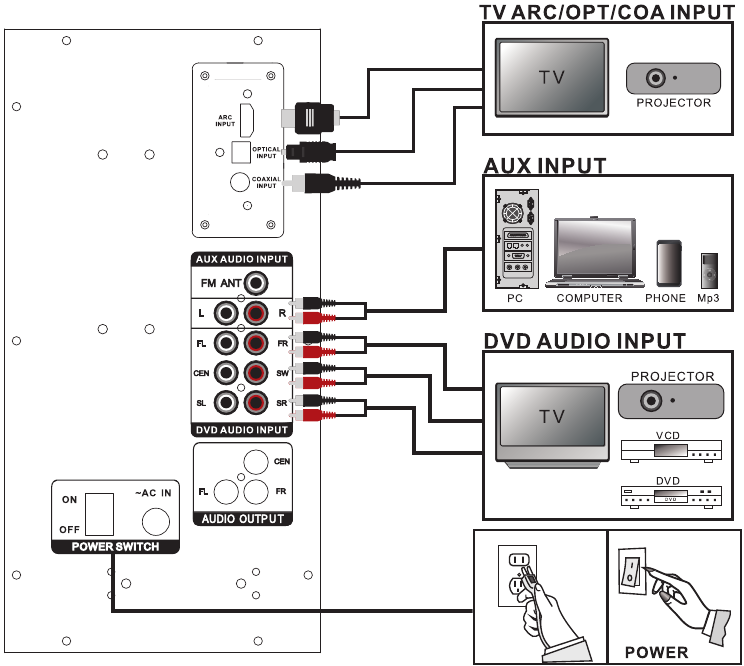

SYSTEEMAANSLUITSCHEMA

Controleer of uw apparaat kan worden gebruikt om geluid van audio/video van andere externe geluidsbronapparaten in te voeren en zorg ervoor dat uw apparaat een beschikbare aansluiting heeft die overeenkomt met de juiste poort op de subwoofer.

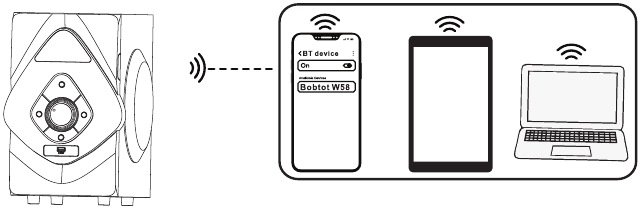

Hoe de draadloze BT te gebruiken

1. Zorg ervoor dat de subwoofer en 5 satellietluidsprekers correct zijn aangesloten en de status "ON" (aan) hebben.
2. Druk op de knop "ST.BY" (ST.BY) voordat u de modus selecteert.
3. Druk op de knop "INPUT" (INPUT) om de modus te schakelen naar de status "BT" (BT), die wordt weergegeven op het led-display van de subwoofer.
4. Zoek naar een BT-apparaat met de naam "Bobtot W58"

5. Verbind de BT

Opmerking: als uw BT-apparaat een versie lager dan 2.0 heeft, voert u het wachtwoord "0000" in bij het verbinden.

Uw apparaat aansluiten met een TV ARC-kabel

1. Steek de TV ARC-kabel in de ARC Input-aansluiting aan de achterkant van de subwoofer, een andere poort steekt u in de slot van uw TV.

2. Zorg ervoor dat de subwoofer en 5 satellietluidsprekers correct zijn aangesloten en de status "ON" (aan) hebben.
3. Druk op de knop "ST.BY" (ST.BY) voordat u de modus selecteert.
4. Druk op de knop "INPUT" (INPUT) om de modus te schakelen naar de status "ARC" (ARC), die wordt weergegeven op het led-display van de subwoofer.
5. TV-instelling: Geluidsuitvoer – Selecteer "TV ARC"
6. TV-instelling: Expertinstelling – Digitale uitvoer audioformaat – Selecteer "PCM".

Opmerking: W58 ARC-uitvoer ondersteunt alleen LPCM 2.0-audioformaat.

Uw apparaat aansluiten met een optische kabel

1. Verwijder de transparante afdekking van de optische kabel voordat u deze aansluit.
2. Steek de optische kabel in de Optical Input-aansluiting aan de achterkant van de subwoofer, een andere poort steekt u in de slot van uw TV.

3. Zorg ervoor dat de subwoofer en 5 satellietluidsprekers correct zijn aangesloten en de status "ON" (aan) hebben.
4. Druk op de knop "ST.BY" (ST.BY) voordat u de modus selecteert.
5. Druk op de knop "INPUT" (INPUT) om de modus te schakelen naar de status "OPT" (OPT), die wordt weergegeven op het led-display van de subwoofer.
6. TV-instelling: Geluidsuitvoer – selecteer "Optical"
7. TV-instelling: Expertinstelling – Digitale uitvoer audioformaat – Selecteer "PCM"

Uw apparaat aansluiten met een coaxkabel

1. Steek de coaxkabel in de Coaxial Input-aansluiting aan de achterkant van de subwoofer, een andere poort steekt u in de slot van uw apparaat.

2. Zorg ervoor dat de subwoofer en 5 satellietluidsprekers correct zijn aangesloten en de status "ON" hebben.
3. Druk op de knop "ST.BY" (ST.BY) voordat u de modus selecteert.
4. Druk op de knop "INPUT" (INPUT) om de modus te schakelen naar de status "COA" (COA), die wordt weergegeven op het led-display van de subwoofer.
5. TV-instelling: Geluidsuitvoer – Selecteer "Coaxial"
6. TV-instelling: Expertinstelling – Digitale uitvoer audioformaat – Selecteer "PCM"

Uw apparaat aansluiten met een RCA-stereo-audiokabel

1. Steek de RCA-stereo-audiokabel in de achterkant van de subwoofer. Wit naar witte connector, rood naar rode connector, een andere (witte/rode) poort steekt u in de L&R Output-slots van uw apparaat.

2. Zorg ervoor dat de subwoofer en 5 satellietluidsprekers correct zijn aangesloten en de status "ON" (aan) hebben.
3. Druk op de knop "ST.BY" (ST.BY) voordat u de modus selecteert.
4. Druk op de knop "INPUT" (INPUT) om de modus te schakelen naar de status "AU" (AU), die wordt weergegeven op het led-display van de subwoofer.

Uw apparaat aansluiten met een 3,5 mm naar RCA-audiostereokabel

1. Steek de RCA L/R-stereo-audiokabel in de achterkant van de subwoofer, wit naar witte connector, rood naar rode connector, en de 3,5 mm AUX-poort steekt u in de hoofdtelefoonuitgang van uw apparaat.

2. Zorg ervoor dat de subwoofer en 5 satellietluidsprekers correct zijn aangesloten en de status "ON" (aan) hebben.
3. Druk op de knop "ST.BY" (ST.BY) voordat u de modus selecteert.
4. Druk op de knop "INPUT" (INPUT) om de modus te schakelen naar de status "AUX" (AUX), die wordt weergegeven op het led-display van de subwoofer.

Uw apparaat aansluiten met een 3RCA-stereo-audiokabel

1. Steek de 3RCA-stereo-audiokabel in de achterkant van de subwoofer, wit naar witte connector, rood naar rode connector

2. Zorg ervoor dat de subwoofer en 5 satellietluidsprekers correct zijn aangesloten en de status "ON" (aan) hebben.
3. Druk op de knop "ST.BY" (ST.BY) voordat u de modus selecteert.
4. Druk op de knop "INPUT" (INPUT) om de modus te schakelen naar de status "DV" (DV), die wordt weergegeven op het led-display van de subwoofer.

FM-radio gebruiken met een antenne

1. Steek de witte antennekabel in de achterkant van de subwoofer.
2. Zorg ervoor dat de subwoofer en 5 satellietluidsprekers correct zijn aangesloten en de status "ON" (aan) hebben.
3. Druk op de knop "ST.BY" (ST.BY) voordat u de modus selecteert.
4. Druk op de knop "INPUT" (INPUT) om de modus te schakelen naar de status "FM" (FM), die wordt weergegeven op het led-display van de subwoofer.
5. Houd de knop "AUTO" (AUTO) ongeveer 3 seconden ingedrukt, waarna automatisch naar radiostations wordt gezocht.
6. Druk op de knop "TUNE+/TUNE-" (TUNE+/TUNE-) om naar een station te zoeken dat u leuk vindt.
   Druk op de knop "CH-/CH+" (CH-/CH+) om het gewenste broadcastkanaal te selecteren.
   Druk op de knop "SAVE" (SAVE) om het radiokanaal op te slaan en u kunt "good" (goed) zien op het display van de subwoofer.

Microfoon voor karaoke

W58 home theatersystemen ondersteunen draadloze of bedrade microfoons met 1 of 2 microfoonaansluitingen tegelijk.

1. Draadloze microfoon: steek de microfoonontvanger in de microfoonaansluiting van de subwoofer.
2. Bedrade microfoon: steek hem in en speel hem af.
3. Het microfoonvolume regelen: druk op de knop "MIC+/ MIC-" (MIC+/ MIC-) op de afstandsbediening.
4. Het echo-effect van de microfoon regelen: druk op de knop "ECHO+/ ECHO-" (ECHO+/ ECHO-) op de afstandsbediening.

PRODUCTSPECIFICATIES

• 5.1-kanaals Home Theater-systeem
• 800 watt piekvermogen
• 400 watt programmastroom
• 200 watt continu RMS-vermogen
• BT-versie: 5.0+EDR
• Ingangsspanning: AC 120V/60Hz
• Systeemimpedantie: 6,5": 80hm /3" driver: 4 Ohm
• Frequentiebereik: 20Hz - 20KHz
• Versterker: Klasse AB, zeer efficiënte versterker met topcomponenten
• Signaal-ruisverhouding: ≥ 70dB (Maximaal vermogen met THD+1 < 1%)

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

VERWIJDER DE VERSTERKERPLAAT NIET OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN. ER ZIJN GEEN ONDERDELEN BINNENIN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN. WIJ RADEN AAN HET APPARAAT NAAR EEN GEKWALIFICEERDE SERVICEMONTEUR TE BRENGEN VOOR EVENTUELE REPARATIES.

Lees de volgende veiligheidsinstructies voordat u uw home theatersysteem gebruikt.

• Plaats deze luidsprekers niet op een onstabiele ondergrond. De luidspreker kan omvallen, wat ernstig letsel kan veroorzaken bij een kind of volwassene en ernstige schade aan het apparaat.
• Gebruik deze luidsprekers niet in de buurt van water en stel ze niet bloot aan regen of vocht.
• De luidsprekers moeten zich uit de buurt van warmtebronnen bevinden, zoals radiatoren, warmteroosters, fornuizen of andere apparaten die warmte produceren.
•
  Gebruik onder de gespecificeerde spanning (120V/60Hz). Elke andere spanning dan de gespecificeerde spanning kan brand of een elektrische schok veroorzaken.
• Om het risico op elektrische schokken of schade aan onderdelen te verminderen, koppelt u de stroom los voordat u uw luidsprekers verplaatst of andere onderdelen op uw apparaat aansluit
• Reinig alleen met een zachte, droge doek. Haal de stekker van de hoofdeenheid uit het stopcontact voordat u deze schoonmaakt

Gebruik altijd een stopcontact dat goed is geaard.
