Bobtot B79 Handleiding

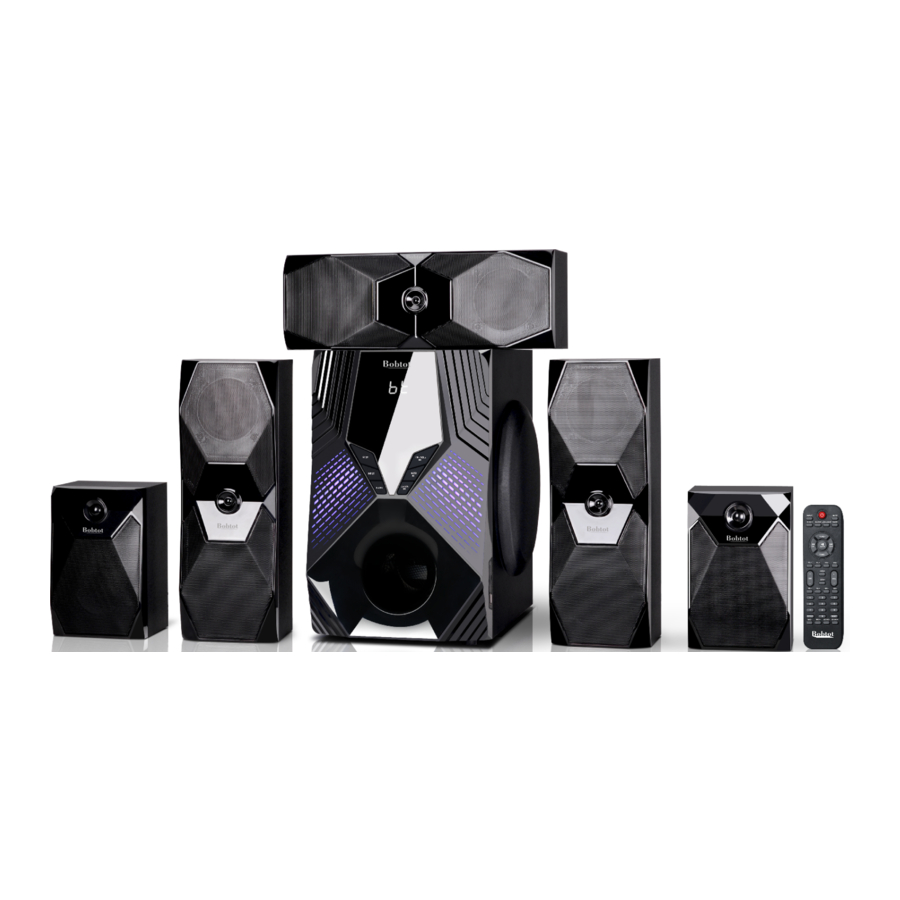

WAT ZIT ER IN DE DOOS

1. Subwoofer met ingebouwde ontvanger
2. Center Channel Speaker (Middenkanaalspeaker)
3. 2 * Front Channel Speakers (Voorluidsprekers)
4. 2 * Rear Channel Speakers (Achterluidsprekers)
5. 3 * RCA Video Audio Cable (RCA-videokabel)
6. 1 * Full Function Remote (Afstandsbediening met alle functies)
7. TV ARC Cable (TV ARC-kabel)
8. Optical Stereo Cable (Optische stereokabel)
9. Coaxial Cable (Coaxkabel)
10. 3.5mm to 2-Male RCA Audio Stereo Cable (3,5mm naar 2-mannelijke RCA-audiostereokabel)
11. FM Antenna Cable (FM-antennekabel)
12. Quick Setup Guide (Snelstartgids)

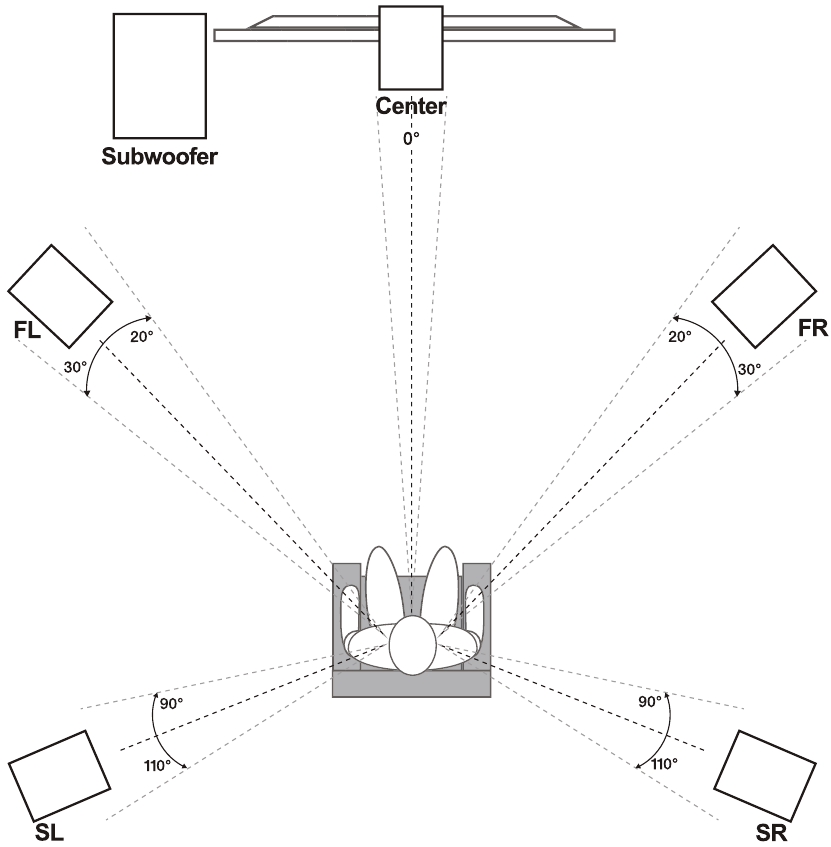

BESTE PLAATSING VOOR HET PRODUCT

1. De meeste mensen plaatsen de subwoofer aan de voorkant van de kamer, in de buurt van de geluidsinvoerbron, voor een gemakkelijke aansluiting. Maar aangezien basfrequenties omnidirectioneel zijn, kan de subwoofer overal worden geplaatst. Probeer hem in de buurt van een muur of een hoek te plaatsen voor een verhoogde bas.
2. De center channel speaker (middenkanaalspeaker) moet direct voor de luisterpositie worden geplaatst, boven of onder de geluidsinvoerbron. Indien mogelijk, kantel hem indien nodig om het geluid op oorhoogte te richten.
3. Monteer de front speakers (voorluidsprekers) aan de muur, direct links en rechts van de center channel speaker (middenkanaalspeaker). Richt ze op de luisterpositie. Bij voorkeur bevinden de tweeters zich op oorhoogte.
4. Monteer de satellite speakers (satellietluidsprekers) aan de muur, iets achter de luisterpositie, ongeveer 30 tot 60 cm boven oorhoogte. Als zijdelingse plaatsing niet mogelijk is, plaats ze dan aan de achterkant van de luisterpositie en richt ze naar voren.

MONTAGE-INSTRUCTIES

Voordat u begint, dient u ervoor te zorgen dat u over de juiste tools en benodigde accessoires beschikt.
Voor deze installatie heeft u de volgende items nodig:

• montagebeugels en schroeven (meegeleverd)
• muurhaken (optioneel, niet inbegrepen)
• luidsprekerkabel (ingebouwd, meegeleverd)
• boor (niet inbegrepen)
• kruiskopschroevendraaier (niet inbegrepen)

Zorg ervoor dat u alle benodigde schroeven en beugels heeft. Er zouden vijf beugels en een zak met schroeven moeten zijn. Als een van deze items ontbreekt. neem dan contact op met Bobtot.

Gebruik twee schroeven om een beugel aan de achterkant van elke speaker (luidspreker) te bevestigen die u wilt monteren. Als u de speakers (luidsprekers) horizontaal monteert, moet u twee beugels voor elke speaker (luidspreker) gebruiken.

Markeer nu op de muur de plaats waar u uw speakers (luidsprekers) wilt monteren. Gebruik het diagram uit het gedeelte DE SPEAKERS POSITIONEREN om de beste locatie te bepalen. Beide front speakers (voorluidsprekers) moeten op dezelfde hoogte staan; hetzelfde geldt voor de satellite units (satellietunits). Denk eraan om speakers (luidsprekers) minstens 60 cm uit de buurt van hoeken te houden, en zorg ervoor dat u voldoende draad heeft om de montagelocatie te bereiken.

U kunt een schroef of een montagehaak gebruiken om de speaker (luidspreker) op te hangen. Gebruik een schroef met een gipsplaatplug of draai hem in een muurstijl om ervoor te zorgen dat hij stevig aan de muur is bevestigd. Gebruik een stijldetector om de stijl te lokaliseren en om ervoor te zorgen dat er geen draden of kabellijnen in dat gebied zijn. Zodra de montagehaken of schroeven op hun plaats zitten, bent u klaar om met de montage te beginnen. Zorg ervoor dat u elke speaker (luidspreker) bedraadt voordat u hem aan de muur monteert.

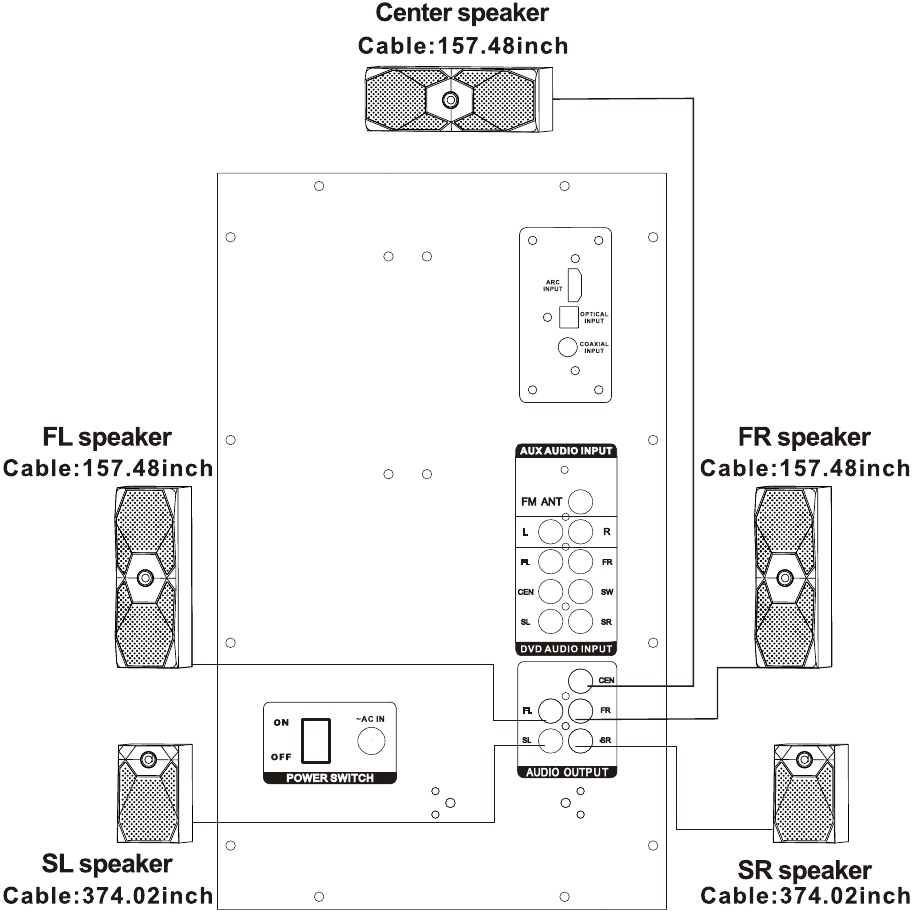

CENTER-, VOOR- & ACHTERLUIDSPREKERS INSTELLEN

Plaats de speakers (luidsprekers) in de ideale positie en gebruik de ingebouwde elektrische kabel om de center- (midden), front- (voor) & rear satellite speakers (achtersatellietluidsprekers) aan te sluiten op de "CEN & FL & FR & SL & SR" van de Audio Output RCA-aansluiting op de subwooferunit.

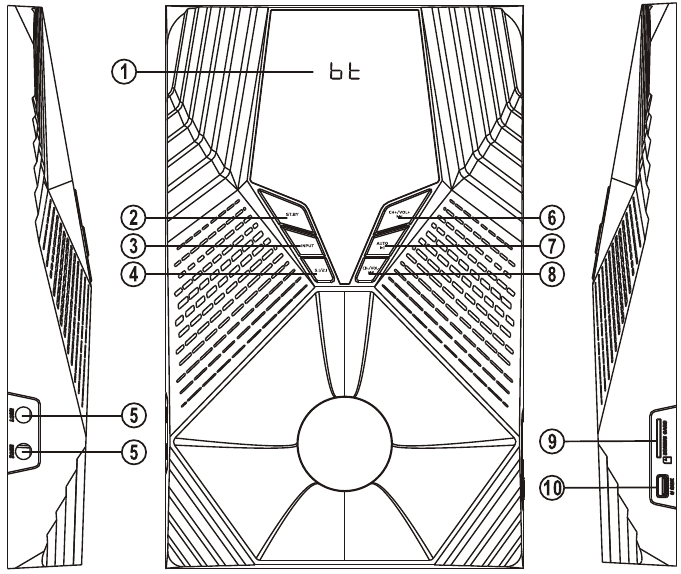

VOORPANEEL VAN DE SUBWOOFER

	Digital Display (Digitaal display)
	ST.BY	Stand by function (Stand-by functie) door er 3 seconden op te drukken in AUX/USB/FM/BT/OPTICAL/COAXIAL /TV ARC mode;
	INPUT	Input function key (Invoerfunctietoets), schakel tussen AUX/USB/DVD/FM/BT/OPTICAL/COAXIAL/TV ARC mode
	5 1/2.1	5.1/2.1 function key (functietoets)
	MIC	MIC 1&2 socket (aansluiting)
	CH+/ VOL+	"Next" function key (Volgende functietoets) Next song (Volgende nummer) when USB/SD input; Next channel (Volgende kanaal) when FM input; Increase the volume button (Verhoog de volumeknop)
	AUTO/	USB Pause/Play (Pauze/Afspelen) function key (functietoets) When the FM state when the automatic search and save the radio station (Wanneer de FM-status wanneer het automatische zoeken en opslaan van het radiostation).
	CH-/ VOL-	"Previous" function key (Vorige functietoets) Previous song (Vorige nummer) when USB/SD input; Previous channel (Vorige kanaal) when FM input; Decrease the volume button (Verlaag de volumeknop)
	SD/MMC CARD	SD card socket (SD-kaartaansluiting) (max file size (maximale bestandsgrootte) 64 Gb)
	U DISK	USB socket (USB-aansluiting) (max file size (maximale bestandsgrootte) 64Gb)

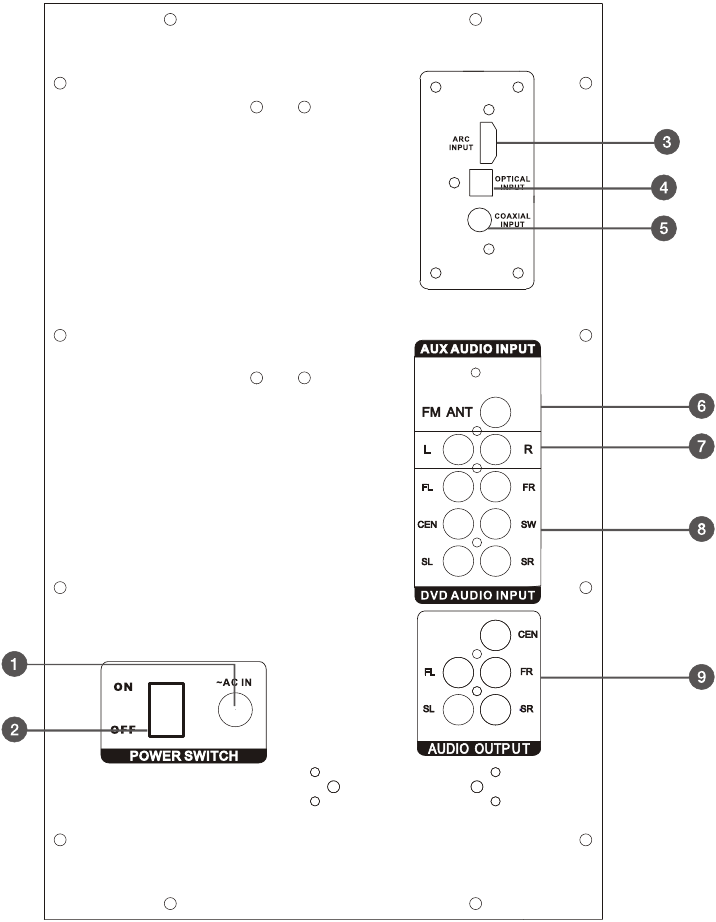

ACHTERPANEEL VAN DE SUBWOOFER

1. .Power input (Stroomingang)
2. Power switch (Aan/uit-schakelaar)
3. TV ARC audio input (TV ARC-audio-ingang)
4. Optical audio input (Optische audio-ingang)
5. Coaxial audio input (Coaxiale audio-ingang)
6. FM antenna (FM-antenne)
7. RCA to RCA or RCA to 3.5mm AUX audio input (RCA naar RCA of RCA naar 3,5 mm AUX-audio-ingang)
8. 3PCS RCA DVD audio input (3 stuks RCA DVD-audio-ingang) (front L&R/center/subwoofer/rear L&R)
9. Center/Front L/R/Rear L/R audio output (Audio-uitgang center/voor L/R/achter L/R)

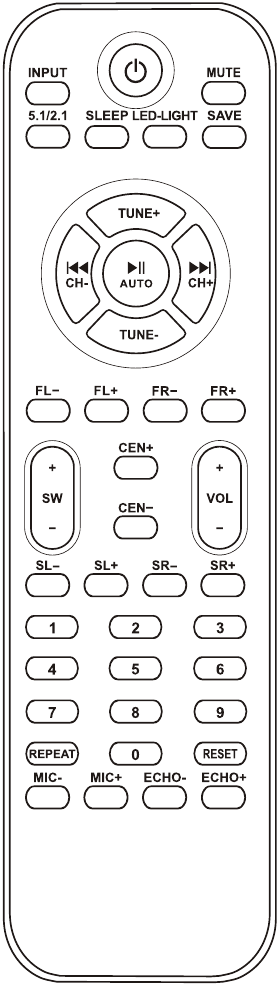

FUNCTIES AFSTANDSBEDIENING

: Power/Standby (Aan/uit/Stand-by)
INPUT: Switch between input modes (Schakelen tussen invoermodi): USB/FM/AUX/DVD/OPT/COA/TV ARC/BT
MUTE: Mute all output (Alle uitvoer dempen)
5.1/2.1: Channel mode select (Kanaalmodus selecteren)
SLEEP-/+: Setting the sleep time (De slaaptijd instellen)
SAVE: Save stations to unit memory (Stations opslaan in het geheugen van de unit)
TUNE+/-: Manually tune FM stations (Handmatig FM-stations afstemmen)
: Play/Pause (Afspelen/Pauze) in USB/BT modes
AUTO: Automatic station search (Automatisch zender zoeken)
CH-/ : Previous FM station/previous track (Vorig FM-station/vorige track) (USB)
CH+/ : Next FM station/next track (Volgend FM-station/volgende track) (USB)
FL+/-: Front left speaker volume control (Volume regeling linkervoorluidspreker)
FR+/-: Front right speaker volume control (Volume regeling rechtervoorluidspreker)
SW+/-: Subwoofer volume control (Subwoofer volumeregeling)
CEN+/-: Center speaker volume control (Centerluidspreker volumeregeling)
VOL+/-: Master volume control (Hoofd volumeregeling)
SL+/-: Rear satellite left speaker volume control (Volume regeling linkerachtersatellietluidspreker)
SR+/-: Rear satellite right speaker volume control (Volume regeling rechterachtersatellietluidspreker)
0-9: Number pad used to direct select tracks when in USB mode (Nummerblok dat wordt gebruikt om direct tracks te selecteren in de USB-modus)
REPEAT: Repeat one song/repeat all songs/shuffle (Eén nummer herhalen/alle nummers herhalen/shuffle)
RESET: Reset volume level (Volumeniveau resetten)
MIC+/-(EQ+/-):when a pair of microphone are connected, these buttons will control the mic volume. In USB mode, they will allow you to navigate the 5 preset EQ curves. Please note: connecting mics will override the EQ+/- function.(wanneer een paar microfoons zijn aangesloten, regelen deze knoppen het microfoonvolume. In de USB-modus kunt u hiermee door de 5 vooraf ingestelde EQ-curves navigeren. Let op: het aansluiten van microfoons overschrijft de EQ +/- -functie.)
ECHO+/-(DlSP+/-):when a pair of microphone are connected, these buttons will control the echo effect. If there are no mics connected, they will control the display brightness. Please note: connecting mics will override the DISP+/- function.(wanneer een paar microfoons zijn aangesloten, regelen deze knoppen het echo-effect. Als er geen microfoons zijn aangesloten, regelen ze de helderheid van het scherm. Let op: het aansluiten van microfoons overschrijft de DISP +/- -functie.)

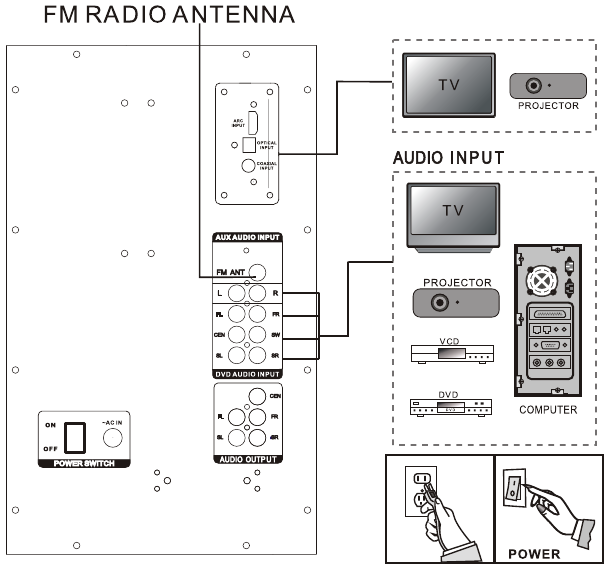

COMPONENTAANSLUITINGEN

Controleer of uw apparaat kan worden gebruikt om geluid van audio/video in te voeren voor andere externe geluidsbronapparaten, en zorg ervoor dat uw apparaat een beschikbare aansluiting heeft die overeenkomt met de juiste poort op de subwoofer, bijvoorbeeld: TV ARC, Optical, Coaxial, RCA's...
Het B79 Home theater systeem is geschikt voor veel tv's, projectoren, digitale settopboxen, gameconsoles, dvd-spelers, Blu-ray-spelers, cd-spelers, enz.

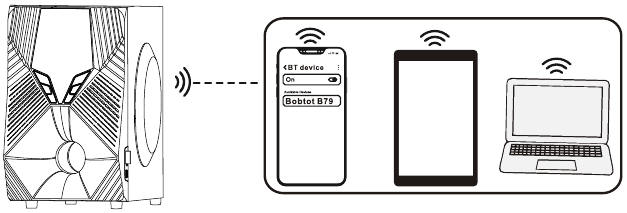

Een apparaat verbinden via draadloze BT

1. Zorg ervoor dat de bekabelde centerspeaker en FL & FR, SL & SR-speaker zijn aangesloten op de overeenkomstige Audio Output Socket van de subwoofer, en dat de stroom "ON" (AAN) staat.
2. Druk op de "INPUT" (INGANG) knop op de afstandsbediening of op de subwoofer, schakel de modus naar "BT" zoals weergegeven op het LED-display van de subwoofer.
3. Zoek op uw smartphone of tablet of ander draadloos BT-apparaat naar de BT met de naam "Bobtot B79" en tik om verbinding te maken. Nu kunt u van de muziek genieten.


Opmerking: als uw apparaat een wachtwoord vereist, voert u "0000" in.

Een apparaat verbinden met een TV ARC-kabel

1. Controleer of uw apparaat een ARC/eARC-uitgang heeft.
2. Sluit de TV ARC-kabel aan op de subwoofer en uw apparaat.

3. Zorg ervoor dat de apparaten zijn aangesloten en de stroom "ON" (AAN) staat.
4. Druk op de "INPUT" (INGANG) knop op de afstandsbediening of op de subwoofer, schakel de modus naar "ARC" zoals weergegeven op het LED-display van de subwoofer.
5. Sommige tv's herkennen de audio-uitgang automatisch als ARC-audio-uitgang na het aansluiten van de ARC-kabel, u kunt er nu van genieten. Als uw apparaat dit niet kan, ga dan handmatig naar de audio-uitgangsinstelling om "ARC Audio Output" te kiezen.

OPMERKING: B79 ARC-uitgang ondersteunt alleen LPCM 2.0 audioformaat.

Een apparaat verbinden met een optische kabel

1. Controleer of uw apparaat een "Optical" (Optische) uitgang heeft.
2. Sluit de optische kabel aan op uw apparaat en subwoofer.

3. Zorg ervoor dat de apparaten zijn aangesloten en de stroom "ON" (AAN) staat.
4. Druk op de "INPUT" (INGANG) knop op de afstandsbediening of op de subwoofer, schakel de modus naar "OPT" zoals weergegeven op het LED-display van de subwoofer.
5. Kies "PCM" niet "Automatic" (Automatisch) in de digitale audio-uitvoerindeling van de audio-instelling van uw apparaat. U kunt er nu van genieten.

Een apparaat verbinden met een coaxiale kabel

1. Controleer of uw apparaat een "Coaxial" (Coaxiale) uitgang heeft.
2. Sluit de coaxiale kabel aan op uw apparaat en subwoofer.

3. Zorg ervoor dat de apparaten zijn aangesloten en de stroom "ON" (AAN) staat.
4. Druk op de "INPUT" (INGANG) knop op de afstandsbediening of op de subwoofer, schakel de modus naar "COA" zoals weergegeven op het LED-display van de subwoofer.
5. Kies "PCM" niet "Automatic" (Automatisch) in de digitale audio-uitvoerindeling van de audio-instelling van uw apparaat. U kunt er nu van genieten.

Een apparaat verbinden met een 2RCA M/M Stereo-audiokabel

1. Controleer of uw apparaat een RCA UR-uitgang heeft.
2. Sluit de RCA L/R-kabel aan op uw apparaat en subwoofer.

3. Zorg ervoor dat de apparaten zijn aangesloten en de stroom "ON" (AAN) staat.
4. Druk op de "INPUT" (INGANG) knop op de afstandsbediening of op de subwoofer, schakel de modus naar "AU" zoals weergegeven op het LED-display van de subwoofer.
   Nu kunt u ervan genieten.

Een apparaat verbinden met een 3,5 mm naar 2-Male RCA Audio Stereo-kabel

1. Controleer of uw apparaat een 3,5 mm AUX-aansluiting heeft.
2. Sluit de RCA L/R-kabel aan op de subwoofer en de 3,5 mm AUX-stekker op uw apparaat.

3. Zorg ervoor dat de apparaten zijn aangesloten en de stroom "ON" (AAN) staat.
4. Druk op de "INPUT" (INGANG) knop op de afstandsbediening of op de subwoofer, schakel de modus naar "AUX " zoals weergegeven op het LED-display van de subwoofer. Nu kunt u ervan genieten.

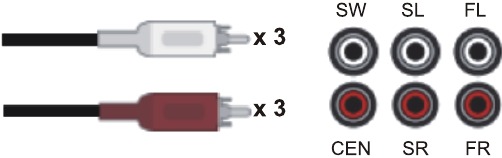

Een apparaat verbinden met een 3RCA Video-audiokabel

1. Controleer of uw apparaat een 3RCA-uitgang heeft.
2. Sluit de 3RCA-kabels aan op uw apparaat en subwoofer.

3. Zorg ervoor dat de apparaten zijn aangesloten en de stroom "ON" (AAN) staat.
4. Druk op de "INPUT" (INGANG) knop op de afstandsbediening of op de subwoofer, schakel de modus naar "DV" zoals weergegeven op het LED-display van de subwoofer. Nu kunt u ervan genieten.

Verbinding maken via antenne voor FM-radio

1. Steek de witte antennekabel in de "FM ANT"-aansluiting aan de achterkant van de subwoofer.
2. Zorg ervoor dat de apparaten zijn aangesloten en de stroom "ON" (AAN) staat.
3. Druk op de "INPUT" (INGANG) knop op de afstandsbediening of op de subwoofer, schakel de modus naar "FM" zoals weergegeven op het LED-display van de subwoofer.
4. Houd de "AUTO" (AUTO) knop ongeveer 3 seconden ingedrukt, het zal automatisch naar radiostations zoeken.
5. Handmatig zenders opslaan:
   • druk op de "TUNE+/TUNE-" (AFSTEMMEN+/AFSTEMMEN-) knop om naar een zender te zoeken die u leuk vindt.
   • druk op de "SAVE" (OPSLAAN) knop, het zal een aantal radiokanalen op het scherm weergeven,
     druk op de "CH-/CH+" (KANALEN-/KANALEN+) knoppen om het gewenste uitzendkanaal te kiezen.
   • druk nogmaals op de "SAVE" (OPSLAAN) knop, het zal het radiokanaal opslaan & het bericht "good" (goed) zal worden weergegeven.
6. Druk op de "CH-/CH+" (KANALEN-/KANALEN+) knop om door opgeslagen zenders te zoeken of druk op de "TUNE+/TUNE-" (AFSTEMMEN+/AFSTEMMEN-) knoppen om handmatig een zender te zoeken die u leuk vindt.

USB afspelen

1. Zorg ervoor dat de apparaten zijn aangesloten en de stroom "ON" (AAN) staat.
2. Steek uw USB-drive in de USB-aansluiting van de subwoofer.
3. Druk op de "INPUT" (INGANG) knop op de afstandsbediening of op de subwoofer, schakel de modus naar "USB" zoals weergegeven op het LED-display van de subwoofer.
   Nu kunt u van de muziek genieten.

SD afspelen

1. Zorg ervoor dat de apparaten zijn aangesloten en de stroom "ON" (AAN) staat.
2. Steek uw SD-drive in de SD-aansluiting van de subwoofer.
3. Druk op de "INPUT" (INGANG) knop op de afstandsbediening of op de subwoofer, schakel de modus naar "SD" zoals weergegeven op het LED-display van de subwoofer.
   Nu kunt u van de muziek genieten.

MICROFOON INGANG

Het B79 home theatersysteem kan draadloze en bekabelde microfoons aansluiten, u kunt een van de microfoonaansluitingen of 2 microfoonaansluitingen samen gebruiken.

1. Draadloze microfoon: steek de ontvanger in de microfoon 1 of 2 aansluiting aan de voorkant van de subwoofer.
2. Bekabelde microfoon: aansluiten en afspelen.
3. Het microfoonvolume regelen: druk op de "MIC-" of "MIC +" knop op de afstandsbediening
4. Het microfoonecho-effect regelen: druk op de "ECHO-" of "ECHO+" knop op de afstandsbediening

PRODUCTSPECIFICATIES

• 5.1 Kanaals Home Theater Systeem
• 1000 Watt Piekvermogen
• 500 Watt Programmavermogen
• 250 Watt Continu RMS Vermogen
• BT Versie: 5.0+EDR
• Ingangsspanning: AC 120V/60Hz
• Systeem Impedantie: 8": 80hm /3.5" driver: 4 Ohm
• Frequentiebereik: 20Hz - 20KHz
• Versterker: Klasse AB, zeer efficiënte versterker met topcomponenten
• Signaal-ruisverhouding: ≥ 70dB (Maximaal vermogen met THD+1<1%)
• Kabellengte (ingebouwd):
  Voor UR Speaker: 157.48inch;
  Center Speaker: 157.48inch;
  Achter UR Speaker: 374.02inch.
• Subwoofer Grootte: (B*D*H) 9.25" x 13.89" x 14.56"
• Center Satelliet Speaker Grootte: (B*D*H) 14.56" x 4.48" x 5.11"
• Voor UR Satelliet Speaker Grootte: (B*D*H) 5.11 x 4.48" x 14.56"
• Achter UR Satelliet Speaker Grootte: (B*D*H) 5.11 " x 4.56" x 7.87"

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DE VERSTERKERPLAAT NIET VERWIJDEREN. ER ZIJN GEEN DOOR DE GEBRUIKER TE ONDERHOUDEN ONDERDELEN BINNENIN. WE RADEN AAN OM HET APPARAAT NAAR EEN GEKWALIFICEERDE SERVICEMONTEUR TE BRENGEN VOOR EVENTUELE REPARATIES.

Lees de volgende veiligheidsinstructies voordat u uw home theatersysteem gebruikt.

• Plaats deze luidsprekers niet op een onstabiele ondergrond. De luidspreker kan omvallen, wat ernstig letsel kan veroorzaken bij een kind of volwassene en ernstige schade aan het apparaat.
• Gebruik deze luidsprekers niet in de buurt van water en stel ze niet bloot aan regen of vocht.
• De luidsprekers moeten uit de buurt van warmtebronnen worden geplaatst, zoals radiatoren, warmteroosters, fornuizen of andere apparaten die warmte produceren.
•
  Gebruik het apparaat onder de gespecificeerde spanning (120V/60Hz). Elke andere spanning dan de gespecificeerde spanning kan brand of een elektrische schok veroorzaken.
• Om het risico op elektrische schokken of schade aan onderdelen te verminderen, moet u de stekker uit het stopcontact halen voordat u uw luidsprekers verplaatst of andere componenten op uw apparaat aansluit
• Reinig alleen met een zachte, droge doek. Haal de stekker van de hoofdeenheid uit het stopcontact voordat u deze schoonmaakt

Gebruik altijd een stopcontact dat goed geaard is.

HULP NODIG

Customer Care Guide (Klantenservicegids)
Bij ons bedrijf streven we ernaar om uitzonderlijke klantenservice te bieden aan al onze klanten. Wij geloven dat het opbouwen van sterke relaties met onze klanten essentieel is voor het succes van ons bedrijf. Om ons te helpen dit doel te bereiken, hebben we de volgende klantenservicegids samengesteld.

Time (Tijd)
We begrijpen dat de tijd van onze klanten waardevol is, daarom zullen we binnen 24 uur op vragen reageren.

Feedback
We weten dat onze klanten het hart van ons bedrijf zijn, dus we waarderen uw feedback. We moedigen u aan om uw gedachten en ideeën met ons te delen.

Solutions (Oplossingen)
Als onze klanten problemen ondervinden, zullen we ons best doen om een snelle en efficiënte oplossing te vinden die aan uw behoeften voldoet.
Hier bij Bobtot nemen we klantenservice zeer serieus. Onze klanten zijn onze eerste prioriteit en we zijn toegewijd aan het leveren van de hoogste kwaliteit service. Als u vragen of opmerkingen heeft, aarzel dan niet om contact met ons op te nemen. We helpen u graag verder:
