Ego Power+ EA0800 Handleiding

VEILIGHEIDSSYMBOLEN

LEES ALLE INSTRUCTIES!
LEES DE GEBRUIKERSHANDLEIDING

Om de veiligheid en betrouwbaarheid te garanderen, moeten alle reparaties en vervangingen worden uitgevoerd door een gekwalificeerde servicemonteur.

Het doel van veiligheidssymbolen is om uw aandacht te vestigen op mogelijke gevaren. De veiligheidssymbolen en de bijbehorende uitleg verdienen uw aandacht en begrip. De symboolwaarschuwingen elimineren op zichzelf geen enkel gevaar. De instructies en waarschuwingen die ze geven, zijn geen vervanging voor de juiste maatregelen ter voorkoming van ongevallen.

Zorg ervoor dat u alle veiligheidsinstructies in deze gebruikershandleiding leest en begrijpt, inclusief alle veiligheidswaarschuwingssymbolen zoals "DANGER" (GEVAAR), "WARNING" (WAARSCHUWING) en "CAUTION" (VOORZICHTIG) voordat u dit gereedschap gebruikt. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig persoonlijk letsel.

BETEKENIS VAN SYMBOLEN

VEILIGHEIDSWAARSCHUWINGSSYMBOOL: Geeft DANGER (GEVAAR), WARNING (WAARSCHUWING) of CAUTION (VOORZICHTIG) aan. Kan worden gebruikt in combinatie met andere symbolen of pictogrammen.

De werking van alle elektrische gereedschappen kan ertoe leiden dat vreemde voorwerpen in uw ogen worden geslingerd, wat kan leiden tot ernstige oogbeschadiging. Draag altijd een veiligheidsbril of veiligheidsbril met zijbescherming en een volledig gezichtsscherm indien nodig voordat u met de bediening van elektrisch gereedschap begint. We raden een veiligheidsmasker met breed zicht aan voor gebruik over een bril of standaard veiligheidsbril met zijbescherming.

VEILIGHEIDSINSTRUCTIES

Deze pagina toont en beschrijft veiligheidssymbolen die op dit product kunnen voorkomen. Lees, begrijp en volg alle instructies op de machine voordat u probeert deze te monteren en te bedienen.

	Veiligheidswaarschuwing	Geeft een mogelijk risico op persoonlijk letsel aan.
	Lees de handleiding van de operator	Om het risico op letsel te verminderen, moet de gebruiker de handleiding van de operator lezen en begrijpen voordat dit product wordt gebruikt.
	Draag oor- en oogbescherming	Draag altijd gehoorbescherming en een veiligheidsbril of veiligheidsbril met zijschilden en een volledig gelaatsscherm bij het bedienen van dit product.
	Bladlengte van de kantensnijder	Bladlengte van de kantensnijder
	Houd omstanders op afstand	De afstand tussen de machine en omstanders moet minimaal 15 m zijn.
	Draairichting van het kantensnijderblad	Geeft de draairichting van het kantensnijderblad aan.
	Weggeslingerde objecten	Door de kantensnijder kan er vuil weggeslingerd worden, waardoor de stabiele voet verstoord kan raken. Wees uiterst voorzichtig bij het lopen in het kantensnijdgebied.
	Draag veiligheidsschoenen	Draag antislip veiligheidsschoenen bij het gebruik van deze apparatuur.
	Roterend snijblad	Houd handen en voeten uit de buurt van of onder roterende onderdelen.
	Houd voldoende afstand tot elektrische leidingen	Om elektrocutie te voorkomen, mag u niet binnen 15 m van bovengrondse elektriciteitsleidingen werken. Contact met of gebruik in de buurt van elektriciteitsleidingen kan ernstig letsel of een elektrische schok met de dood tot gevolg veroorzaken.
V	Volt	Spanning
mm	Millimeter	Lengte of grootte
cm	Centimeter	Lengte of grootte
kg	Kilogram	Gewicht
	Gelijkstroom	Type of kenmerk van stroom

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR MACHINES

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij deze machine zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES VOOR TOEKUNSTIG GEBRUIK.
De term "machine" in de waarschuwingen verwijst naar uw op het lichtnet werkende (bekabelde) machine of op batterijen werkende (draadloze) machine.

VEILIGHEID VAN DE WERKPLEK

• Houd de werkplek schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
• Gebruik machines niet in explosieve atmosferen, bijvoorbeeld in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Machines maken vonken die het stof of de dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het bedienen van een machine. Afleidingen kunnen ertoe leiden dat u de controle verliest.

ELEKTRISCHE VEILIGHEID

• Machinestekkers moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde machines. Ongemodificeerde stekkers en overeenkomende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Gebruik de machine niet in de regen of in natte omstandigheden. Water dat de machine binnendringt, kan het risico op elektrische schokken of storingen vergroten, wat kan leiden tot persoonlijk letsel.
• Maak geen misbruik van het snoer. Gebruik het snoer nooit om de machine te dragen, eraan te trekken of de stekker eruit te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
• Gebruik bij het bedienen van een machine buitenshuis een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.
• Als het onvermijdelijk is om een machine op een vochtige plaats te gebruiken, gebruik dan een aardlekschakelaar (GFCI) beschermde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.

PERSOONLIJKE VEILIGHEID

• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van een machine. Gebruik geen machine als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van machines kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die onder de juiste omstandigheden wordt gebruikt, vermindert persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u de machine aansluit op de stroombron en/of het batterijpakket, de machine oppakt of draagt. Het dragen van machines met uw vinger op de schakelaar of het inschakelen van machines met de schakelaar aan nodigt uit tot ongelukken.
• Verwijder een verstelsleutel of moersleutel voordat u de machine inschakelt. Een moersleutel of een sleutel die aan een roterend onderdeel van de machine is bevestigd, kan leiden tot persoonlijk letsel.
• Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over de machine in onverwachte situaties.
• Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
• Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvang, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
• Laat de vertrouwdheid die u hebt opgedaan door veelvuldig gebruik van machines er niet toe leiden dat u zelfgenoegzaam wordt en de veiligheidsprincipes van de machine negeert. Een onvoorzichtige actie kan binnen een fractie van een seconde ernstig letsel veroorzaken.

MACHINEGEBRUIK EN -ONDERHOUD

• Forceer de machine niet. Gebruik de juiste machine voor uw toepassing. De juiste machine zal het werk beter en veiliger doen met de snelheid waarvoor hij is ontworpen.
• Gebruik de machine niet als de schakelaar hem niet in- en uitschakelt. Elke machine die niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Koppel de stekker los van de stroombron en/of verwijder de accu, indien afneembaar, van de machine voordat u aanpassingen maakt, accessoires verwisselt of machines opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat de machine per ongeluk start.
• Bewaar machines die niet in gebruik zijn buiten het bereik van kinderen en sta niet toe dat personen die niet bekend zijn met de machine of deze instructies de machine bedienen. Machines zijn gevaarlijk in de handen van ongetrainde gebruikers.
• Onderhoud machines en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende delen, breuk van onderdelen en andere omstandigheden die de werking van de machine kunnen beïnvloeden. Laat de machine bij beschadiging repareren voordat u hem gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden machines.
• Houd snijmachines scherp en schoon. Goed onderhouden snijmachines met scherpe snijranden hebben minder kans op vastlopen en zijn gemakkelijker te bedienen.
• Gebruik de machine, accessoires en machinebits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Gebruik van de machine voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
• Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken bieden geen veilige hantering en controle over de machine in onverwachte situaties.

GEBRUIK EN ONDERHOUD VAN ACCUMACHINES

• Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor een bepaald type accu kan brandgevaar opleveren bij gebruik met een andere accu.
• Gebruik machines alleen met speciaal daarvoor bestemde accu's. Het gebruik van andere accu's kan leiden tot letsel en brandgevaar.
• Wanneer de accu niet in gebruik is, houd hem dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de accupolen kan brandwonden of brand veroorzaken.
• Onder ongunstige omstandigheden kan er vloeistof uit de accu worden gespoten; vermijd contact. Spoel bij onbedoeld contact met water. Als er vloeistof in de ogen komt, zoek dan bovendien medische hulp. Vloeistof die uit de accu wordt gespoten, kan irritatie of brandwonden veroorzaken.
• Gebruik geen accu of machine die beschadigd of aangepast is. Beschadigde of aangepaste accu's kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of letsel.
• Stel een accu of machine niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C kan een explosie veroorzaken.
• Volg alle oplaadinstructies op en laad de accu of machine niet op buiten het temperatuurbereik dat in de instructies is gespecificeerd. Onjuist opladen of opladen bij temperaturen buiten het gespecificeerde bereik kan de accu beschadigen en het risico op brand vergroten.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Bij het gebruik van elektrische tuingereedschappen moeten altijd elementaire veiligheidsmaatregelen worden gevolgd om het risico op brand, elektrische schokken en persoonlijk letsel te verminderen, waaronder de volgende:
LEES DIT ZORGVULDIG VOOR GEBRUIK EN BEWAAR HET VOOR TOEKUNSTIG GEBRUIK

Vertrouw niet op de isolatie van het gereedschap tegen elektrische schokken. Om het risico op elektrocutie te verminderen, mag u de machine nooit bedienen in de buurt van draden of kabels (stroom, enz.) die elektrische stroom kunnen geleiden.

Draag tijdens gebruik geschikte persoonlijke gehoorbescherming. Onder bepaalde omstandigheden en gebruiksduur kan lawaai van dit product bijdragen aan gehoorverlies.

Opleiding

• Lees de instructies zorgvuldig door. Zorg dat u bekend bent met de bedieningselementen en het juiste gebruik van de apparatuur.
• Sta nooit toe dat kinderen of mensen die niet bekend zijn met deze instructies de kantensnijder gebruiken. Lokale regelgeving kan de leeftijd van de bediener beperken.
• Kant nooit wanneer er mensen, vooral kinderen, of huisdieren in de buurt zijn.
• Houd er rekening mee dat de bediener of gebruiker verantwoordelijk is voor ongevallen of gevaren die andere mensen of hun eigendommen overkomen.

Voorbereiding

• Draag tijdens het kanten altijd oog- en oor bescherming, stevig schoeisel en een lange broek.
• Inspecteer het oppervlak waar de apparatuur gebruikt moet worden grondig en verwijder alle stenen, stokken, draden, botten en andere vreemde voorwerpen.
• Controleer voor gebruik altijd visueel of de messen, de mesbout en het messamenstel niet versleten of beschadigd zijn. Vervang versleten of beschadigde messen en bouten in sets om het evenwicht te bewaren.

Bediening

• Alleen kanten knippen bij daglicht of bij goed kunstlicht.
• Zorg altijd voor een stevige basis op hellingen.
• Wandel, nooit rennen.
• Wees uiterst voorzichtig bij het achteruitrijden of het naar u toe trekken van de kantensnijder.
• Zorg ervoor dat het mes is gestopt voordat u andere oppervlakken dan gras oversteekt en wanneer u de kantensnijder van en naar het te bewerken gebied vervoert.
• Gebruik de kantensnijder nooit met defecte, ontbrekende of onjuist gemonteerde beschermkappen.
• Wijzig de instellingen van de motortoerentalregelaar niet en verhoog het motortoerental niet.
• Start de schakelaar op de motor zorgvuldig volgens de instructies en met de voeten op voldoende afstand van het/de mes(sen).
• Kantel de motor niet bij het inschakelen, tenzij de kantensnijder moet worden gekanteld om te starten. Kantel hem in dit geval niet meer dan absoluut noodzakelijk en til alleen het deel op dat van de bediener af is gericht.
• Start de motor niet wanneer er een omstander voor het/de mes(sen) staat.
• Plaats geen handen of voeten in de buurt van of onder draaiende onderdelen.
• Schakel altijd de motor uit en koppel deze los van de accu:

1. Voordat u verstoppingen opheft;
2. Voordat u het/de mes(sen) controleert, reinigt of eraan werkt;
3. Na het raken van een vreemd voorwerp: Inspecteer het/de mes(sen) op schade en voer reparaties uit voordat u de kantensnijder opnieuw start en bedient;
4. Als de kantensnijder abnormaal begint te trillen (onmiddellijk controleren).

• Stop de motor wanneer u de kantensnijder verlaat;
• Laad de accu niet op in de regen of op natte plaatsen.
• Uitsluitend gebruiken met accu's en opladers die vermeld staan in afb. A
• De accu moet uit het apparaat worden verwijderd voordat het wordt gesloopt.
• De accu moet veilig worden afgevoerd.
• Gooi de accu niet in vuur. De cellen kunnen exploderen. Neem contact op met de plaatselijke autoriteiten voor mogelijke speciale afvoerinstructies.
• Open of beschadig de accu niet. Vrijgekomen elektrolyt is corrosief en kan schade aan de ogen of huid veroorzaken. Het kan giftig zijn bij inslikken.
• Wees voorzichtig bij het hanteren van accu's om kortsluiting van de accu met geleidende materialen zoals ringen, armbanden en sleutels te voorkomen. De accu of geleider kan oververhit raken en brandwonden veroorzaken.
• Accugereedschap hoeft niet in een stopcontact te worden gestoken; daarom is het altijd in bedrijfsklare toestand. Wees bedacht op mogelijke gevaren, zelfs als het gereedschap niet in werking is. Wees voorzichtig bij het uitvoeren van onderhoud of service.
• Niet met een slang afwassen; vermijd dat er water in de motor en elektrische aansluitingen komt.

Onderhoud en opslag

• Houd alle moeren, bouten en schroeven goed vast om er zeker van te zijn dat de apparatuur in veilige werkomstandigheden verkeert.
• Vervang versleten of beschadigde onderdelen.
• Probeer de machine niet te repareren, tenzij u daartoe bevoegd bent.
• Gebruik uitsluitend door de fabrikant aanbevolen vervangingsonderdelen en accessoires.
• Koppel de machine los van de accu voordat u onderhouds- of reinigingswerkzaamheden uitvoert.
• Inspecteer en onderhoud de machine regelmatig. Laat de machine alleen repareren door een erkende reparateur.
• Wanneer de machine niet in gebruik is, bewaar deze dan buiten het bereik van kinderen.
• Als er zich situaties voordoen die niet in deze handleiding worden beschreven, wees dan voorzichtig en gebruik uw gezonde verstand. Neem contact op met het EGO Service Center voor hulp.
• Bewaar deze instructies. Raadpleeg ze regelmatig en gebruik ze om anderen te instrueren die dit gereedschap mogelijk gebruiken. Als u dit gereedschap aan iemand anders uitleent, leen dan ook deze instructies aan hen uit om misbruik van het product en mogelijk letsel te voorkomen.

BEWAAR DEZE INSTRUCTIES
OPMERKING: RAADPLEEG DE GEBRUIKERSHANDLEIDING VAN UW MOTORUNIT VOOR AANVULLENDE SPECIFIEKE VEILIGHEIDSREGELS.

SPECIFICATIES

• De bovenstaande parameters zijn getest en gemeten met de aandrijfkop PH1400E/PH1420E/ PHX1600;
• De aangegeven totale trillingswaarde is gemeten volgens een standaard testmethode en kan worden gebruikt om het ene gereedschap met het andere te vergelijken;
• De aangegeven totale trillingswaarde kan ook worden gebruikt bij een eerste beoordeling van de blootstelling.

LET OP: De trillingsemissie tijdens het daadwerkelijke gebruik van het elektrisch gereedschap kan verschillen van de aangegeven waarde waarin het gereedschap wordt gebruikt; Om de gebruiker te beschermen, moet de gebruiker handschoenen en oorbeschermers dragen in de werkelijke gebruiksomstandigheden.

PAKKETLIJST

Aanbevolen mes

BESCHRIJVING

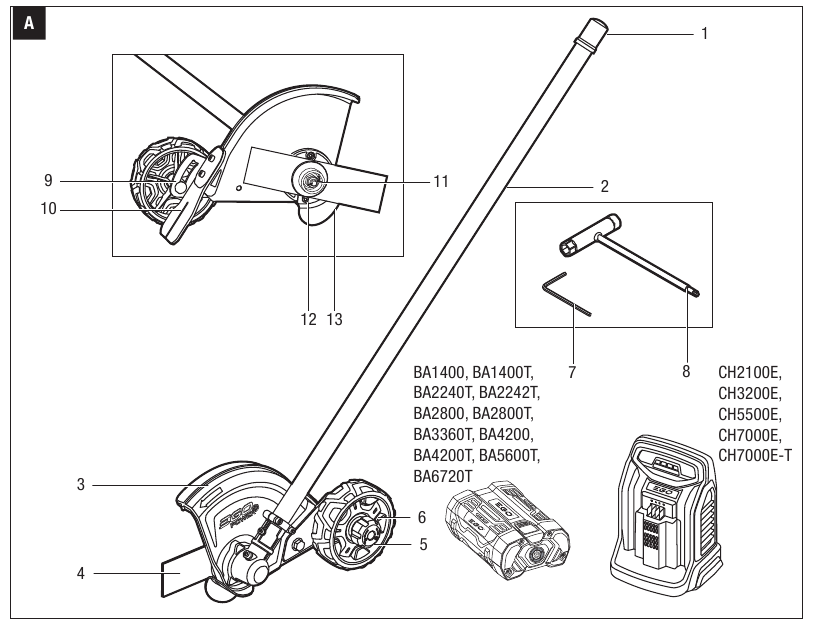

KEN UW KANTENSNIJDERHULPSTUK (Fig. A)

1. Eindkap
2. Kantensnijder as
3. Mesbeschermer
4. Mes
5. Diepte instelknop
6. Geleidewiel
7. Inbussleutel
8. Multifunctionele sleutel
9. Diepte instelgeleider
10. Vuilklep
11. Splitpen
12. Schroef om de geleideplaat op zijn plaats te vergrendelen
13. Geleideplaat

MONTAGE

Als er onderdelen beschadigd zijn of ontbreken, gebruik dit product dan niet voordat de onderdelen zijn vervangen. Het gebruik van dit product met beschadigde of ontbrekende onderdelen kan leiden tot ernstig persoonlijk letsel.

Probeer dit product niet te wijzigen of accessoires te maken die niet worden aanbevolen voor gebruik met deze kantensnijder. Een dergelijke wijziging is misbruik en kan leiden tot een gevaarlijke situatie die mogelijk ernstig persoonlijk letsel tot gevolg heeft.

Om onbedoeld starten te voorkomen, wat ernstig persoonlijk letsel kan veroorzaken, moet u altijd het accupakket uit de machine verwijderen bij het monteren van onderdelen.

Draag altijd handschoenen bij het monteren of vervangen van de beschermkap. Wees voorzichtig met het mes op de beschermkap en bescherm uw hand tegen snijden.

Gebruik de machine nooit zonder de beschermkap stevig op zijn plaats. De beschermkap moet altijd op de machine zitten om de gebruiker te beschermen! Als de beschermkap is bevestigd, probeer deze dan nooit te verwijderen of af te stellen. Als vervanging nodig is, moet dit worden uitgevoerd door een gekwalificeerde servicemonteur!

DE KANTENSNIJDER AANSLUITEN OP DE AANDRIJFKOP
Dit kantensnijderhulpstuk is ontworpen voor gebruik met de EGO 56V lithium-ion aandrijfkop PH1400E/PH1420E/PHX1600.
Zie de sectie "EEN HULPSTUK INSTALLEREN OP DE AANDRIJFKOP" in de gebruikershandleiding van de aandrijfkop PH1400E/PH1420E/PHX1600.

WERKING

Sta niet toe dat vertrouwdheid met dit product u onzorgvuldig maakt. Onthoud dat een onzorgvuldige fractie van een seconde voldoende is om ernstig letsel toe te brengen.

Draag altijd oogbescherming, samen met gehoorbescherming. Als u dit niet doet, kunnen er voorwerpen in uw ogen worden geslingerd en andere mogelijke ernstige verwondingen ontstaan.

TOEPASSINGEN
U kunt dit product gebruiken voor de hieronder vermelde doeleinden:

• Randafwerking rondom loopbruggen, stoepranden, bloembedden en andere soortgelijke gebieden.
  LET OP: Het gereedschap mag alleen worden gebruikt voor het voorgeschreven doel. Elk ander gebruik wordt beschouwd als misbruik.

Controleer voor elk gebruik op beschadigde/versleten onderdelen
Controleer het mes, de beschermkap en de voorste hulphendel en vervang alle onderdelen die gebarsten, kromgetrokken, gebogen of op een andere manier beschadigd zijn.

Om ernstig persoonlijk letsel te voorkomen, verwijdert u het accupakket uit het gereedschap voordat u onderhoud uitvoert, schoonmaakt, hulpstukken verwisselt of materiaal uit het apparaat verwijdert.

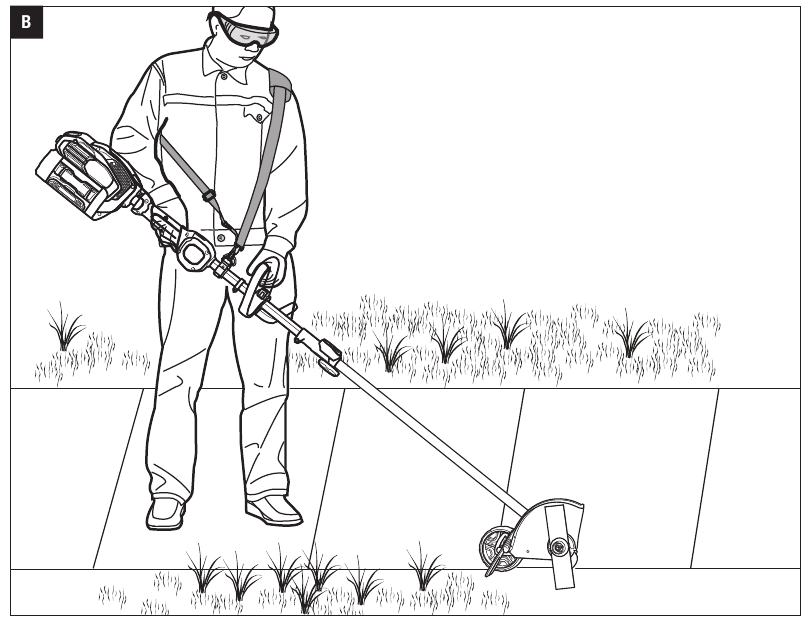

DE KANTENSNIJDER GEBRUIKEN MET DE AANDRIJFKOP

Kleed u correct om het risico op letsel bij het gebruik van dit gereedschap te verminderen. Draag geen losse kleding of sieraden. Draag oog- en oor-/gehoorbescherming. Draag een zware, lange broek, laarzen en handschoenen. Draag geen korte broek of sandalen en loop niet op blote voeten. Draag een gezichtsmasker of stofmasker op stoffige locaties.

Verwijder alle obstakels en vaste voorwerpen uit het werkgebied.
Voor een veilige en betere bediening, doet u de schouderriem over de schouder. Stel de schouderriem af op een comfortabele bedieningspositie.
Houd de kantensnijder met uw rechterhand op de achterste hendel en uw linkerhand op de voorste hulphendel. Houd een stevige greep met beide handen tijdens het bedienen van het gereedschap. De kantensnijder moet in een comfortabele positie worden gehouden met de achterste hendel ongeveer op heuphoogte (Fig. B).

De schouderriem is ook een snel ontgrendelingsmechanisme in gevaarlijke situaties. Wanneer er een noodsituatie optreedt, verwijder deze dan onmiddellijk van uw schouder, ongeacht hoe de riem zich bevindt.

Maak de kantensnijder na elk gebruik schoon
Zie het hoofdstuk ONDERHOUD voor reinigingsinstructies.

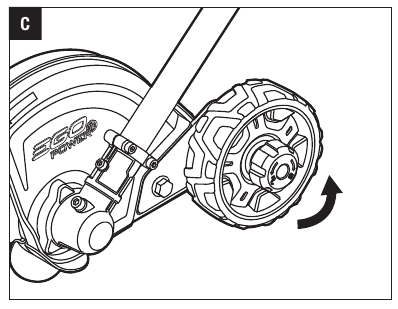

SNIJDIEPTE AANPASSEN

1. Stop de motor en verwijder het accupakket.

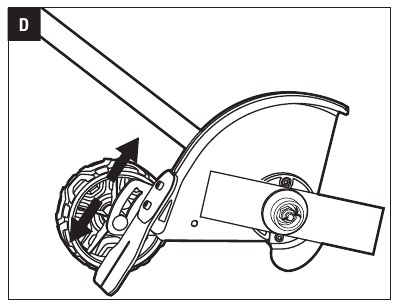

2. Draai de diepte-instelknop los in de richting van de ontgrendelingspijl die op de knop is aangegeven (Fig. C).

3. Verplaats het geleidewiel langs de diepte-instelgeleider omhoog om de snijdiepte te vergroten of omlaag om de diepte te verkleinen (Fig. D).

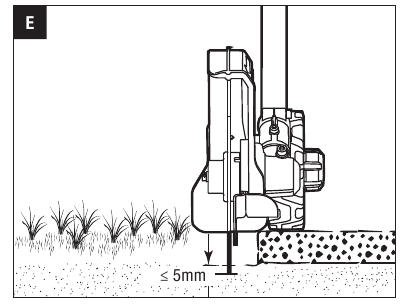

4. Stel het geleidewiel zo af dat het mes de grond net raakt of het oppervlak van de grond niet meer dan 5 mm doorbreekt (Fig. E) en draai het vervolgens stevig vast.

5. Controleer de snijdiepte opnieuw in de normale werkpositie en corrigeer deze indien nodig.

HET GEREEDSCHAP STARTEN/STOPPEN
Zie de sectie "DE AANDRIJFKOP STARTEN/STOPPEN" in de gebruikershandleiding van de aandrijfkop PH1400E/PH1420E/PHX1600.

WERKTIPS

• Houd en geleid de aandrijfkop zo dat het mes verticaal staat. Gebruik de zichtlijn om het mes uit te lijnen met de rand van het perk (Fig. F).

• Werk niet sneller dan een normaal wandeltempo. Als het mes begint vast te lopen, gaat u te snel; vertraag uw tempo.
• Loop altijd vooruit tijdens het snijden en beweeg de kantensnijder naar voren. Trek de kantensnijder niet naar u toe.
• Forceer het mes niet in de grond. Licht contact van het mes met de rand van de stoep, stoeprand, enz. is acceptabel en zal de kantensnijder niet beschadigen.
• De beste resultaten worden verkregen wanneer het gras droog is. Vermijd het snijden in natte grond of natte grasgebieden, anders kan de mesbeschermer verstopt raken en leiden tot een ongelijkmatige rand. Als de mesbeschermer verstopt raakt, stop dan de motor, verwijder het accupakket en verwijder vuil uit de mesbeschermer.

ONDERHOUD

Stop de motor, wacht tot alle bewegende delen tot stilstand zijn gekomen en verwijder de batterij voordat u het apparaat inspecteert, reinigt of onderhoudt. Het niet opvolgen van deze instructies kan leiden tot ernstig persoonlijk letsel of materiële schade.

Gebruik bij onderhoud uitsluitend identieke vervangingsonderdelen. Het gebruik van andere onderdelen kan een gevaar opleveren of productschade veroorzaken. Om de veiligheid en betrouwbaarheid te waarborgen, moeten alle reparaties, met uitzondering van de items die in deze onderhoudsinstructies worden vermeld, worden uitgevoerd door een gekwalificeerde servicemonteur.

ALGEMEEN ONDERHOUD
Vermijd het gebruik van oplosmiddelen bij het reinigen van plastic onderdelen. De meeste kunststoffen zijn gevoelig voor schade door verschillende soorten commerciële oplosmiddelen en kunnen door het gebruik ervan beschadigd raken. Gebruik schone doeken om vuil, stof, olie, vet, enz. te verwijderen.

HET APPARAAT REINIGEN

• Reinig na elk gebruik het vuil, de verstopte aarde of het gras op het mes en de beschermkap met een zachte borstel. Veeg het oppervlak van de kantensnijder af met een schone doek die is bevochtigd met een milde zeepoplossing.
• Gebruik een kleine borstel of een kleine stofzuiger om de ventilatieopeningen op de achterbehuizing te reinigen.
  LET OP: Gebruik geen sterke reinigingsmiddelen op de plastic behuizing of de handgreep. Ze kunnen worden beschadigd door bepaalde aromatische oliën zoals dennen- en citroenolie.

HET MES VERVANGEN

Probeer geen gebogen of gebarsten mes recht te maken of te lassen - het kan breken - het moet worden vervangen. Het wordt aanbevolen om alleen te vervangen door een EGO-kantensnijmes, zie het gedeelte "Aanbevolen mes".
LET OP: Vervang het mes als de lengte ervan niet meer voldoende is om de benodigde bodemvrijheid te behouden en de vereiste snijdiepte te verkrijgen.

Bescherm uw handen altijd door zware handschoenen te dragen of het mes in lappen of ander materiaal te wikkelen wanneer u onderhoud aan het kantensnijmes uitvoert.

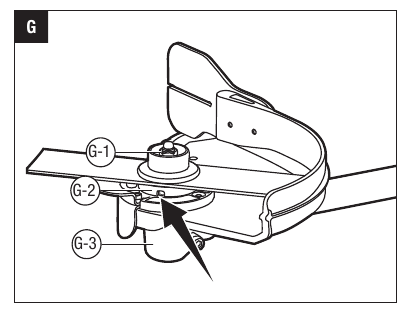

Het mes verwijderen

1. Stop de motor en verwijder de batterij.
2. Leg de kantensnijder op zijn rug zodat het mes naar boven wijst.
3. Draag beschermende handschoenen. Gebruik een punttang (niet inbegrepen) om de splitpen van de motoras te verwijderen (Afb. G).
4. Draai het mes om de sleuf in de flens uit te lijnen met het gat in de versnellingsbak (Afb. G).
   Zie hieronder de beschrijving van de onderdelen van afb. G:


   G-1	Splitpen
   G-2	Binnenflens
   G-3	Versnellingsbak

5. Steek de meegeleverde inbussleutel in de uitgelijnde gaten om als stabilisator te fungeren. Gebruik de meegeleverde multifunctionele sleutel om de moer MET DE KLOK MEE los te draaien (Afb. H).

6. Verwijder de moer, de buitenflens, het mes en de binnenflens van de motoras (Afb. I). Controleer ze en vervang ze indien ze versleten zijn.
   Zie hieronder de beschrijving van de onderdelen van afb. I:


   I-1	Motoras	I-5	Mes
   I-2	Binnenflens	I-6	Buitenflens
   I-3	Sleuf in de binnenflens	I-7	Moer
   I-4	Uitstulping op de binnenflens	I-8	Splitpen

Het mes installeren

1. Plaats de binnenflens op de motoras met de uitstulping naar buiten gericht (Afb. I).
2. Installeer het nieuwe mes op de binnenflens en zorg ervoor dat het mes stevig op zijn plaats is gemonteerd (Afb. J).

3. Monteer de buitenflens en de moer op de as en draai de moer vooraf TEGEN DE KLOK IN met de hand vast.
4. Volg stap 4 & 5 in "Het mes verwijderen" hierboven om het mes te stabiliseren om de moer stevig vast te draaien TEGEN DE KLOK IN.
5. Steek een nieuwe meegeleverde splitpen in het gat in de motoras. Buig de twee poten van de pen in tegengestelde richting met een punttang (niet inbegrepen) (Afb. G).

HET GELEIDEWIEL VERVANGEN

1. Stop de motor en verwijder de batterij.
2. Leg de kantensnijder op zijn rug zodat het geleidewiel naar boven wijst.
3. Draai de diepteverstelknop los in de richting van de ontgrendelingspijl die op de knop is aangegeven en verwijder deze.

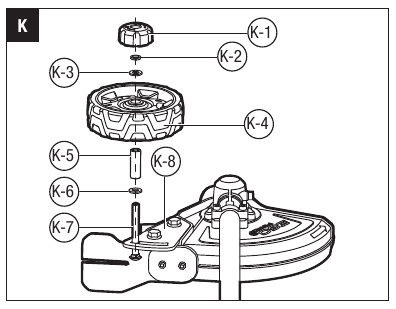

4. Verwijder de veerring, de vlakke ring 1, het geleidewiel, de bus en de vlakke ring 2 van de schroefstang (Afb. K). Controleer ze en vervang ze indien ze versleten zijn.
5. Monteer de schroefstang eerst door de diepteverstelgeleider en monteer vervolgens de vlakke ring 2, de bus en het nieuwe wiel, monteer vervolgens de vlakke ring 1, de veerring en de diepteverstelknop op de schroefstang in de volgorde die in Afb. K wordt weergegeven. Zie hieronder de beschrijving van de onderdelen van afb. K:


   K-1	Diepteverstelknop	K-5	Bus
   K-2	Veerring	K-6	Vlakke ring 2
   K-3	Vlakke ring 1	K-7	Schroefstang
   K-4	Geleidewiel	K-8	Diepteverstelgeleider

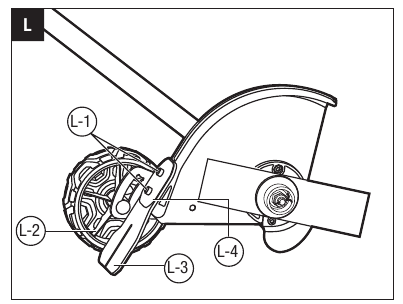

   LET OP: Het geleidewiel moet worden gemonteerd met de platte ribben naar binnen gericht (Afb. L).
   Zie hieronder de beschrijving van de onderdelen van afb. L:


   L-1	Schroeven	L-3	Vuilklep
   L-2	Platte rib	L-4	Bevestigingsplaat

6. Vergrendel de diepteverstelknop.

DE VUILKLEP VERVANGEN (Afb. L)

1. Stop de motor en verwijder de batterij.
2. Gebruik de meegeleverde inbussleutel om de twee schroeven los te draaien.
3. Verwijder de schroeven, de bevestigingsplaat en de versleten vuilklep.
4. Vervang door een nieuwe vuilklep en vergrendel deze met de bevestigingsplaat en de twee schroeven.

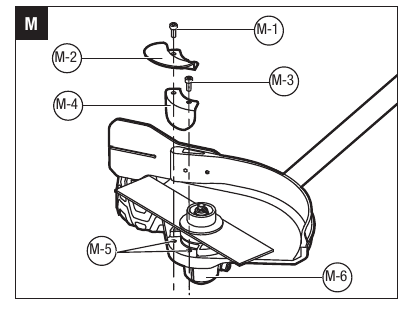

DE ANTI-SLETAGE BESCHERMINGSPLAAT/GELEIDEPLAAT CONTROLEREN EN VERVANGEN (Afb. M)
Controleer de anti-slijtage beschermingsplaat en de geleideplaat op schade voordat u het elektrisch gereedschap start. De anti-slijtage beschermingsplaat moet worden vervangen zodra de versnellingsbak zichtbaar wordt.
LET OP: De versnellingsbak kan ernstig beschadigd raken als u de anti-slijtage beschermingsplaat niet vervangt zodra de versnellingsbak zichtbaar is.

1. Stop de motor en verwijder de batterij.
2. Draag beschermende handschoenen. Draai het mes indien nodig om de twee schroeven bloot te leggen.
3. Gebruik de meegeleverde inbussleutel om de twee schroeven los te draaien en te verwijderen.
   LET OP: Als u alleen de geleideplaat hoeft te vervangen, draai dan alleen schroef 1 los en verwijder deze.
4. Vervang de vervormde of versleten anti-slijtage beschermingsplaat/geleideplaat.
5. Monteer de nieuwe anti-slijtage beschermingsplaat en geleideplaat op de versnellingsbak en vergrendel ze met de twee schroeven.
   Zie hieronder de beschrijving van de onderdelen van afb. M:

   M-1	Schroef 1	M-4	Anti-slijtage beschermingsplaat
   M-2	Geleideplaat	M-5	Montagegaten
   M-3	Schroef 2	M-6	Versnellingsbak

DE GELEIDEPLAAT VERWIJDEREN
Als u ervaring heeft met dit type kantensnijder, of als u merkt dat de geleideplaat een belemmering vormt bij het kanten, kunt u de geleideplaat verwijderen.

1. Draai schroef 1 los en verwijder deze.
2. Verwijder de geleideplaat.
3. Plaats schroef 1 terug en draai deze vast.

TRANSMISSIE TANDWIELEN SMEREN
De transmissie tandwielen in de versnellingsbak moeten periodiek worden gesmeerd met tandwiellager. Controleer het vetniveau van de versnellingsbak ongeveer elke 50 bedrijfsuren door de afdichtingsschroef aan de zijkant van de behuizing te verwijderen.
Als er geen vet op de zijkanten van het tandwiel te zien is, volg dan de onderstaande stappen om te vullen met tandwiellager tot 3/4 capaciteit.
Vul de transmissie tandwielen niet volledig.

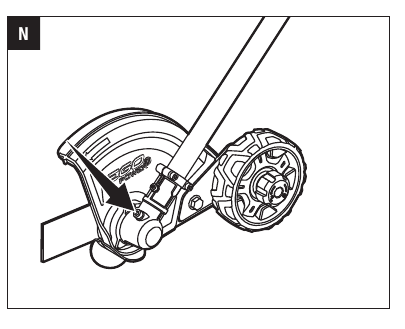

1. Zet de kantensnijder rechtop zodat de afdichtingsschroef naar boven wijst (Afb. N).

2. Gebruik de meegeleverde multifunctionele sleutel om de afdichtingsschroef los te draaien en te verwijderen. Gebruik een vetspuit (niet inbegrepen) om wat vet in het schroefgat te spuiten; overschrijd de 3/4 capaciteit niet.
3. Draai de afdichtingsschroef na het inspuiten vast.

HET APPARAAT OPBERGEN

• Verwijder de batterij uit de kantensnijder
• Reinig het gereedschap grondig voordat u het opbergt.
• Als het kantensnijder hulpstuk van de aandrijfkop wordt verwijderd en afzonderlijk wordt opgeborgen, plaats dan de eindkap op de hulpstukas om te voorkomen dat er vuil in de koppeling komt.
• Bewaar het apparaat in een droge, goed geventileerde ruimte, afgesloten of hoog, buiten het bereik van kinderen. Bewaar het apparaat niet op of in de buurt van kunstmest, benzine of andere chemicaliën.

PROBLEEMOPLOSSING

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Ego Power+ EA0800 Handleiding

Beschikbare talen
