First Alert FA2000C Handleiding

SYSTEEMOVERZICHT

Deze handleiding is een stapsgewijze handleiding die u vertrouwd maakt met de functies en voordelen van het systeem. Het definieert de componenten en hun functies, beschrijft hun werking en instrueert u over normale procedures en noodprocedures.

Bewaar deze handleiding op een handige plaats zodat u deze indien nodig kunt raadplegen.

Algemeen

Het First Alert-alarmsysteem vertegenwoordigt de nieuwste alarmbeveiligingstechnologie van vandaag, inclusief microcomputertechnologie om alle systeemstatussen te bewaken.

Uw systeem is een UL-gecertificeerde commerciële brandalarmcentrale/-communicator. Het bewaakt, de klok rond, de verschillende brandalarmwaarschuwingen, noodalarmwaarschuwingen en brandblussersysteem-bewakingssensoren die in uw systeem zijn geïnstalleerd. Wanneer de centrale een alarm-, bewakings- of storingsconditie detecteert, activeert deze automatisch een waarschuwing ter plaatse en verzendt hij een bericht naar een centrale meldkamer via de telefoonlijn, zodat passende actie kan worden ondernomen.

De centrale beschikt over een ingebouwde waarschuwingszoemer en LED-indicatoren die de waarschuwing ter plaatse geven. Daarnaast kan uw systeem een ​​optioneel extern bedieningspaneel en/of optionele externe alarmwaarschuwingsgeluidssignalen bevatten die extra waarschuwingen ter plaatse geven. Negeer verwijzingen naar deze apparaten in de volgende tekst als ze niet in uw systeem zijn geïnstalleerd.

Zones

Uw systeem heeft vijf beschermingszones. Uw installateur heeft elk van de detectieapparaten van uw systeem aan een van deze zones toegewezen. Zo kunnen bijvoorbeeld magazijnrookmelders aan zone 01 zijn toegewezen, een supervisieschakelaar voor een brandbluswaterventiel aan zone 02, enz. Als er een extern bedieningspaneel in uw systeem is geïnstalleerd, wordt het zonenummer weergegeven wanneer een alarm-, bewakings- of storingsconditie wordt gedetecteerd, zodat de aard en locatie van de storing kunnen worden vastgesteld.

Brand- en noodbeveiliging

De brand- en noodbeveiligingsgedeelten van uw systeem staan ​​altijd aan en geven een alarm als er een alarmconditie wordt gedetecteerd.

Alarmen

Wanneer een alarm afgaat, klinken de zoemer van de centrale, het bedieningspaneel en externe geluidssignalen, en identificeert een bericht op het bedieningspaneel de zone(s) die het alarm veroorzaken. Daarnaast wordt er een alarmbericht verzonden naar de aangesloten centrale meldkamer. U kunt het geluid stoppen door op de knop SILENCE/RESET (stilte/reset) op de centrale te drukken of door de OFF (uit)-reeks (gebruikerscode + OFF (uit)-toets) op uw bedieningspaneel in te voeren.

Alarmgeheugen

Wanneer een alarm-, bewakings- of storingsconditie optreedt, geeft het bedieningspaneel het nummer/de nummers weer van de zone(s) die het probleem hebben veroorzaakt, en wordt het type conditie weergegeven (bijv. Fire (brand), Alarm, Supv. (toezicht), Check (controle)). De weergave blijft totdat deze wordt gewist door de OFF (uit)-reeks (gebruikerscode + OFF (uit)-toets) een tweede keer in te voeren of door een tweede keer op de knop SILENCE/RESET (stilte/reset) te drukken als er geen bedieningspaneel aanwezig is.

OVER DE INGEBOUWDE INDICATOREN

De LED-indicatoren, de knop SILENCE/RESET (stilte/reset) en de WAARSCHUWINGSzoemer (hieronder weergegeven) bevinden zich op de hoofdprintplaat van de centrale in de behuizing van de centrale. De LED-indicatoren AC POWER (wisselstroom), BATTERY TROUBLE (batterijstoring), COMMUNICATION FAIL (communicatiefout), LINE FAULT (lijn defect) en SILENCED (tot zwijgen gebracht) zijn zichtbaar door een kijkvenster op de deur van de behuizing. De behuizingsdeur moet met de meegeleverde sleutel worden geopend om toegang te krijgen tot de knop SILENCE/RESET (stilte/reset).

LED-indicatoren

AC POWER (wisselstroom)
Brandt wanneer er wisselstroom aanwezig is. Gaat uit wanneer de wisselstroom laag of niet aanwezig is en het systeem op batterijvoeding werkt.

BATTERY TROUBLE (batterijstoring)
Brandt wanneer de batterij bijna leeg is of is losgekoppeld. Gaat uit wanneer de batterij in orde is.

COMMUNICATION FAILURE (communicatiefout)
Brandt wanneer pogingen om een ​​bericht naar de centrale meldkamer te verzenden zijn mislukt. Blijft onverlicht wanneer er geen problemen zijn met de berichttransmissie naar de centrale meldkamer.

LINE FAULT (lijn defect)
Brandt wanneer de hoofd- of back-uptelefoonlijnen defect zijn. Blijft onverlicht wanneer beide telefoonlijnen in orde zijn.

SILENCED (tot zwijgen gebracht)
Brandt wanneer de ingebouwde waarschuwingszoemer, de zoemer van het externe bedieningspaneel en externe alarmgeluidssignalen tot zwijgen zijn gebracht. Blijft anders onverlicht.

OVER DE OPTIONELE BEDIENINGSPANELEN

Algemeen

De bedieningspanelen zijn voorzien van een bedieningspaneel in telefoonstijl (digitaal) en een Liquid Crystal Display (LCD) die de aard en locatie van alle gebeurtenissen weergeeft.

De bedieningspanelen zijn voorzien van een ingebouwde geluidssignaal dat tijdens alarmcondities dezelfde alarmgeluiden afgeeft als de ingebouwde waarschuwingszoemer van de centrale.

Het scherm van het bedieningspaneel geeft dezelfde indicaties weer als de ingebouwde LED-indicatoren van de centrale en geeft bovendien het zonenummer van defecte zones weer, evenals het type storing (d.w.z. alarm, bewaking of storing) dat aanwezig is. Met de toetsen van het bedieningspaneel in telefoonstijl kunnen opdrachten worden ingevoerd om de waarschuwingsgeluiden tot zwijgen te brengen, defecte rookmelders te resetten, verschillende systeemtests te activeren, enz.

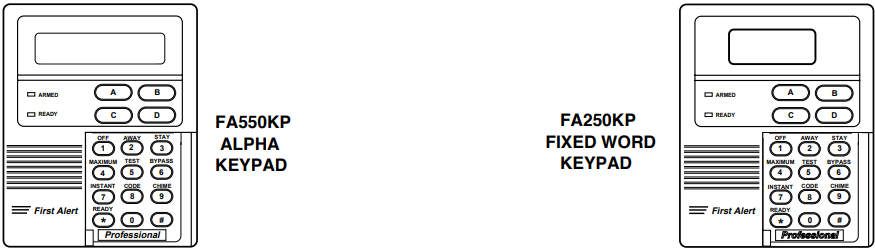

Bedieningspaneeldisplays

Er zijn twee basistypen bedieningspaneeldisplays: Alpha en Fixed-Word, die beide in uw systeem kunnen zijn gebruikt.

• Alpha Keypad Displays (alfabedieningspaneeldisplays) hebben een alfanumeriek Liquid Crystal Display (LCD) met 2 regels en 32 tekens dat de aard en locatie van alle gebeurtenissen in vriendelijk Engels kan weergeven.
• Fixed-Word Keypad Displays (bedieningspaneeldisplays met vaste woorden) zijn functioneel vergelijkbaar met de Alpha Keypads (alfabedieningspanelen), behalve dat hun LCD-display vooraf aangewezen (vaste) woorden gebruikt om de aard en locatie van gebeurtenissen te identificeren.

Tenzij anders vermeld, zijn alle hierin beschreven opdrachten en procedures in gelijke mate van toepassing op alle bedieningspanelen.

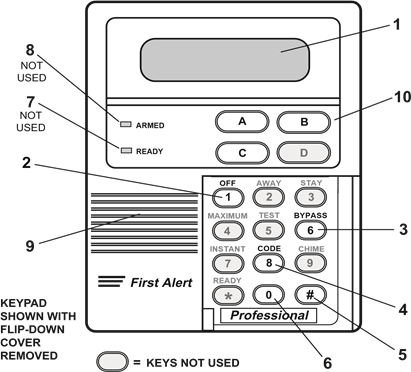

FUNCTIES VAN HET EXTERNE BEDIENINGSPANEEL

Typisch Alpha Keypad (alfabedieningspaneel)
Fixed-Word keypads (bedieningspanelen met vaste woorden) zijn functioneel vergelijkbaar, behalve qua schermweergave.

1. DISPLAY WINDOW (weergavevenster): Geeft het zonenummer en systeemstatusberichten weer.
2. OFF Key (uit-toets): Zet hoorbare alarm-, bewakings- en storingsgeluiden stil en wist de visuele weergave nadat het probleem is verholpen.
3. BYPASS Key (bypass-toets): Verwijdert afzonderlijke beschermingszones uit het systeem.
4. CODE Key (code-toets): Wordt gebruikt om extra 4-cijferige gebruikerscodes toe te wijzen.
5. Key (toets): Wordt gebruikt om een ​​brandoefening te activeren. (voer de code van gebruiker 2 in + # + 69)
6. Keys (toetsen): Used (gebruikt) om uw 4-cijferige gebruikerscode in te voeren, die moet worden ingevoerd voordat u op de toetsen OFF (uit), BYPASS (bypass), CODE (code) of [#] drukt.
7. READY INDICATOR (gereedindicator): Wordt niet gebruikt bij dit systeem.
8. ARMED INDICATOR (ingeschakelde indicator): Wordt niet gebruikt bij dit systeem.
9. INTERNAL SOUNDER (intern geluidssignaal): Geluid is: langzaam aan/uit pulserend voor brandalarmen, constant dubbeltonig voor noodalarmen en snel aan/uit pulserend voor bewakings- en storingscondities.
10. EMERGENCY Keys (noodtoetsen): Uw installateur heeft deze toetsen mogelijk geprogrammeerd voor handmatige activering van brand- of noodalarmen.
    Opmerking: Er zijn mogelijk andere toetsen beschikbaar voor noodfuncties (zie het gedeelte EXTERNE BEDIENINGSPANEEL NOODTOETSEN).

Bij het invoeren van codes en opdrachten moeten opeenvolgende toetsaanslagen binnen 2 seconden na elkaar worden gemaakt. Als er 2 seconden verstrijken zonder dat er op een toets wordt gedrukt, wordt de invoer afgebroken en moet deze vanaf het begin worden herhaald.

BEDIENINGSPANEELDISPLAYS MET VASTE WOORDEN

DISPLAY MET VASTE WOORDEN

FIRE (brand) Verschijnt wanneer er een brandalarm wordt gedetecteerd. Gaat gepaard met een weergave van het zonenummer in alarm.

ALARM Verschijnt wanneer er een alarm wordt gedetecteerd. "FIRE (brand)" verschijnt ook wanneer er een brandalarm wordt gedetecteerd. Gaat gepaard met een weergave van het zonenummer in alarm.

SUPV (toezicht) Verschijnt wanneer er een bewakingsconditie van het brandblussersysteem wordt gedetecteerd. Gaat gepaard met een weergave van het zonenummer met de bewakingsconditie.

CHECK (controle) Verschijnt wanneer er een bedradingsfout van een brandzone wordt gedetecteerd. Verschijnt ook wanneer bepaalde systeemproblemen, zoals telefoonlijnproblemen, worden gedetecteerd. Gaat gepaard met een weergave van het zonenummer in storing.

AC Verschijnt wanneer er wisselstroom aanwezig is.

NO AC (geen wisselstroom) Verschijnt wanneer de wisselstroom laag of niet aanwezig is. Het systeem werkt op een back-upbatterij.

BAT Verschijnt wanneer de back-upbatterij bijna leeg is of is losgekoppeld.

TEST Verschijnt wanneer het systeem in een van zijn testmodi werkt (zoals de brandoefeningtestmodus).

BYPASS Verschijnt wanneer een of meer zones zijn overbrugd en niet langer operationeel zijn.

GEBRUIKERSCODES VOOR HET EXTERNE BEDIENINGSPANEEL

Algemeen

Als uw systeem een ​​extern bedieningspaneel heeft geïnstalleerd, heeft uw installateur een 4-cijferige gebruikerscode (bekend als de code van gebruiker nummer 2) geprogrammeerd die op uw bedieningspaneel kan worden ingevoerd om alarmen tot zwijgen te brengen/resetten, beschermingszones te overbruggen en de brandoefeningtest te activeren. Deze code kan ook worden gebruikt om maximaal vier andere gebruikerscodes toe te wijzen (bekend als de codes van gebruiker nummer 3-6).
De codes van gebruiker nummer 3-6 zijn bedoeld voor gebruikers die beperkte en/of tijdelijke controle over de werking van het systeem nodig hebben. Deze codes kunnen dezelfde functies uitvoeren als de code van gebruiker nummer 2, met uitzondering van het toewijzen van gebruikerscodes en het activeren van de brandoefeningtest.

Gebruikerscodes toewijzen, wijzigen of verwijderen

Gebruiker nummer 2 kan zijn/haar eigen code wijzigen, maar niet verwijderen, en kan codes toewijzen, wijzigen of verwijderen voor gebruikersnummers 3-6.

Gebruikersnummers 3-6 kunnen geen gebruikerscodes toewijzen, wijzigen of verwijderen.

1. Voer de code van gebruiker nummer 2 in en druk op de toets CODE (code).
2. Voer een 1-cijferig gebruikersnummer (2-6) in voor de gebruiker wiens code moet worden toegewezen, gewijzigd of verwijderd.
3. Als u de code van een gebruiker toewijst of wijzigt, voert u de nieuwe 4-cijferige code voor die gebruiker in. Het bedieningspaneel piept eenmaal om aan te geven dat de nieuwe code is geaccepteerd.
   Als u de code van een gebruiker verwijdert, voert u stappen 1 en 2 uit en stopt u vervolgens. Na enkele ogenblikken piept het bedieningspaneel eenmaal om aan te geven dat de bestaande code is verwijderd.

NOODTOETSEN AFSTANDSBEDIENING

Noodtoetsen gebruiken

(voor het handmatig activeren van stille en/of hoorbare alarmen)

Uw installateur kan de A-, B- of C-toetsen van het toetsenpaneel hebben geprogrammeerd om handmatige activering van brand- en/of noodalarmen mogelijk te maken. De functies die mogelijk zijn geprogrammeerd, zijn: Brand, Stille noodsituatie, Hoorbare noodsituatie en Persoonlijke noodsituatie.

Een brandalarm verzendt een brandalarmbericht naar de meldkamer en klinkt op een unieke manier op het bedieningspaneel en op het/de toetsenpaneel(en) en externe bellen en sirenes. Een BRAND-bericht plus een zonenummer (zie de tabel "Geprogrammeerde functies noodtoetsen" hieronder) wordt ook weergegeven op het toetsenpaneel.

Een stille noodsituatie verzendt een stil alarmsignaal naar de meldkamer, maar er is geen hoorbaar alarm of visuele weergave.

Een hoorbare noodsituatie verzendt een signaal naar de meldkamer en laat een luid, continu alarm horen op het bedieningspaneel en op uw toetsenpaneel(en) en op eventuele externe geluidssignalen die mogelijk zijn aangesloten. Een ALARM-bericht plus een zonenummer (zie de tabel "Geprogrammeerde functies noodtoetsen") wordt ook weergegeven op het toetsenpaneel.

Een persoonlijk noodalarm verzendt een noodbericht naar de meldkamer en klinkt op het bedieningspaneel en op de toetsenpanelen, maar niet op externe bellen of sirenes. Een ALARM-bericht plus een zonenummer (zie de tabel "Geprogrammeerde functies noodtoetsen") wordt ook weergegeven op het toetsenpaneel.

OM EEN FUNCTIE OP ELK MOMENT VAN DE DAG OF NACHT HANDMATIG TE ACTIVEREN
(ZIE DE TABEL "NOODTOETSEN AFSTANDSBEDIENING")

Druk op de geprogrammeerde , of noodtoets gedurende ten minste twee seconden, of druk als alternatief op beide toetsen van het bijbehorende & (A), & (B), of & (C) noodtoetspaar tegelijkertijd.

Geprogrammeerde functies noodtoetsen

RAADPLEEG UW INSTALLATEUR EN NOTEER HIER DE TOETS(EN) & FUNCTIE(S) DIE VOOR UW SYSTEEM ZIJN GEPROGRAMMEERD

* TOETS [D] OP UW TOETSENPANEEL IS HIER NIET ACTIEF.

NORMALE STAND-BYWERKING

Uw systeem geeft de volgende indicaties wanneer het in normale werking is en er geen alarm-, bewakings- of storingscondities aanwezig zijn:

• De AC POWER-LED van het bedieningspaneel brandt.
• De ingebouwde zoemer van het bedieningspaneel en de waarschuwingszoemer van het toetsenpaneel en externe alarmsignalen zijn uitgeschakeld.
• Het lcd-scherm van het Alpha-toetsenpaneel geeft "SYSTEM NORMAL" weer.

• Het lcd-scherm van het Fixed-Word-toetsenpaneel geeft "AC" weer.


BRANDALARM-BEVEILIGING

Algemeen

Uw systeem kan sensoren hebben die brandalarmcondities detecteren, zoals rookmelders, hittemelders, sprinklers met waterstromingssensoren, enz. Uw systeem bewaakt deze sensoren 24 uur per dag voor continue bescherming en geeft een aantal indicaties wanneer een brandalarmconditie wordt gedetecteerd.

In geval van brand

WANNEER EEN BRANDALARMCONDITIE WORDT GEDETECTEERD, EVACUEER DAN ONMIDDELLIJK ALLE AANWEZIGEN VAN HET TERREIN EN BRENG UW PLAATSELIJKE BRANDWEER OP DE HOOGTE.

Uw systeem geeft de volgende indicaties wanneer een brandalarmconditie wordt gedetecteerd:

• De zoemer van het bedieningspaneel en de zoemer van het toetsenpaneel produceren een langzaam aan/uit pulserend geluid.
• De externe brandalarmsignalen produceren het volgende:
  een continu geluid
  of
  een pulserend geluid,
  afhankelijk van wat uw installateur heeft geselecteerd (vink het juiste vakje aan).
• Het lcd-scherm van het toetsenpaneel geeft het woord "FIRE" (Alpha) of "FIRE ALARM" (Fixed-Word) weer, samen met het nummer van de zone waar het alarm is geactiveerd.

• Er wordt een brandalarmbericht naar de meldkamer verzonden.

Als uw systeem een toetsenpaneel heeft met een FIRE-alarmnoodtoets, dan kunnen deze indicaties handmatig worden geactiveerd door deze toets minstens 2 seconden ingedrukt te houden (of het bijbehorende noodtoetspaar), mocht u zich bewust worden van een brandnoodsituatie voordat uw melders het probleem detecteren.

Een brandalarm dempen en resetten

Om de zoemer van het bedieningspaneel, de zoemer van het toetsenpaneel en externe alarmsignalen te dempen:
Druk op de SILENCE/RESET (DEMPEN/RESETTEN)-knop van het bedieningspaneel of voer uw gebruikerscode in, gevolgd door de OFF (UIT)-toets op het toetsenpaneel.

De "SILENCED" (GEDEMPT)-led van het bedieningspaneel licht op en het lcd-scherm van het toetsenpaneel geeft "FIRE ALARM SILENCED" (BRANDALARM GEDEMPT) (Alpha) of "SF" (Fixed-Word) weer om aan te geven dat er mogelijk nog steeds een brandalarmconditie aanwezig is. Het Alpha-toetsenpaneel geeft het nummer weer van de zone waar het alarm is geactiveerd, als een indicatie van het geheugen van het alarm. Het Fixed-Word-toetsenpaneel wisselt het zonenummer in alarm af met de "SF"-weergave.

Om de rookmelders van uw systeem en de Memory of Alarm-weergave (geheugen van het alarm) op het toetsenpaneel te resetten (nadat er geen hitte of rook meer aanwezig is):
Stel eerst de oorzaak van de brandalarmconditie vast en corrigeer deze (bijv. ventilatorrook uit de rookmelderkamer, reset het trekstation, enz.) en:
Druk nogmaals op de SILENCE/RESET (DEMPEN/RESETTEN)-knop van het bedieningspaneel of voer uw gebruikerscode plus de OFF (UIT)-toets op het toetsenpaneel opnieuw in.

NOODGEVALLEN EN 24-UURS NIET-BRANDALARMEN

Algemeen

*Behalve stille alarmen

Uw systeem kan sensoren hebben die niet-brandgerelateerde alarmcondities detecteren, zoals het ongeoorloofd openen van een voorraadhokdeur, het activeren van een HVAC-temperatuursensor (verwarming, ventilatie of airconditioning), het indrukken van een overvalalarmknop, enz. Uw systeem kan sommige of alle van de onderstaande indicaties geven, afhankelijk van wat uw installateur heeft geselecteerd om te gebeuren wanneer een van die condities wordt gedetecteerd.

Als het toetsenpaneel van uw systeem actieve noodalarmtoetsen heeft (zie het gedeelte NOODTOETSEN AFSTANDSBEDIENING), kunnen deze indicaties handmatig worden geactiveerd door op de juiste noodtoets te drukken.

• De zoemer van het bedieningspaneel en de zoemer van het toetsenpaneel produceren beide een continu geluid*.
• De externe alarmsignalen produceren een continu geluid*.
• Het lcd-scherm van het toetsenpaneel (Fixed-Word) geeft het woord "ALARM" en het zonenummer in alarm weer. Alpha-toetsenpanelen geven ook een beschrijving van de zone in alarm weer*.

• Er wordt een noodalarmbericht naar de meldkamer verzonden.

Een noodalarm dempen en resetten

Om de zoemers van het bedieningspaneel en het toetsenpaneel en externe alarmsignalen te dempen:
Druk op de SILENCE/RESET (DEMPEN/RESETTEN)-knop van het bedieningspaneel of voer uw gebruikerscode + de OFF (UIT)-toets in.
Het lcd-scherm van het toetsenpaneel geeft het nummer weer van de zone waar het alarm is geactiveerd, als een indicatie van het geheugen van het alarm.

Om de alarmweergave van het toetsenpaneel te resetten en de SILENCED (GEDEMPT)-led op het bedieningspaneel uit te schakelen: Corrigeer eerst de oorzaak van de alarmconditie en:
Druk nogmaals op de SILENCE/RESET (DEMPEN/RESETTEN)-knop of voer uw gebruikerscode opnieuw in, gevolgd door de OFF (UIT)-toets.

BESCHERMINGSZONES OMRUILLEN

De BYPASS (OMZEILEN)-toets gebruiken

Deze functie kan alleen worden gebruikt als er een afstandsbediening met het systeem is geïnstalleerd. Gebruikerscodenummers 2-6 kunnen alleen worden gebruikt om nood- en 24-uurs niet-brandbeveiligde zones te omzeilen.

Deze toets wordt gebruikt wanneer u een of meer zones wilt omzeilen, waardoor ze opzettelijk onbeschermd blijven. Een beschermde voorraadruimtedeur kan bijvoorbeeld worden omzeild wanneer het noodzakelijk is om de deur te openen zonder een alarm te veroorzaken. Om een noodzone te omzeilen, doet u het volgende.

1. Voer uw gebruikerscode in en druk op de BYPASS (OMZEILEN)-toets.
2. Voer het/de zonenummer(s) in voor de zone(s) die moeten worden omzeild (bijv. 02, 03, enz.).
   Zonenummer met één cijfer moet worden voorafgegaan door een nul.
3. Als u klaar bent, geeft het toetsenpaneel kort een "Bypass"-bericht (omzeilen) weer voor elk omzeild zonenummer. Wacht tot deze zones worden weergegeven om hun omzeiling te bevestigen.
4. Er wordt een omzeilingsbericht naar de meldkamer verzonden.

Alle omzeilingen van noodzones worden verwijderd wanneer een OFF (UIT)-sequentie (gebruikerscode plus OFF (UIT)) wordt uitgevoerd.

TYPISCHE KORTSTONDIGE WEERGAVEN VAN DE OMRUILD ZONE

BEWAKINGSCONDITIES

Algemeen

Als uw gebouw een brandblussersysteem heeft, heeft uw installateur mogelijk een sensor geïnstalleerd die het brandblussersysteem bewaakt (bijv. om te bepalen of de hoofdwaterschuif open is of dat er voldoende waterdruk is, enz.). Uw systeem geeft de volgende indicaties wanneer een bewakingsconditie wordt gedetecteerd.

BEL UW INSTALLATEUR ONMIDDELLIJK VOOR SERVICE WANNEER ER EEN BEWAKINGSINDICATIE VERSCHIJNT!

• De zoemer van het bedieningspaneel en de zoemer van het toetsenpaneel produceren beide een snel aan/uit pulserend geluid.
• Het lcd-scherm van het toetsenpaneel (Fixed-Word) geeft het woord "SUPV" weer en het nummer van de zone met de bewakingsconditie. Alpha-toetsenpanelen geven ook een beschrijving van de zone weer.

• Er wordt een bewakingsbericht naar de meldkamer verzonden.

Een bewakingsindicatie dempen en resetten

Om de zoemers van het bedieningspaneel en het toetsenpaneel te dempen:
Druk op de SILENCE/RESET (DEMPEN/RESETTEN)-knop van het bedieningspaneel of voer uw gebruikerscode in, + de OFF (UIT)-toets
Het lcd-scherm van het toetsenpaneel geeft het nummer weer van de zone met de bewakingsconditie als een geheugenindicatie.

Om de bewakingsweergave van het toetsenpaneel te resetten: Laat eerst de oorzaak van de indicatie corrigeren en:
Druk nogmaals op de SILENCE/RESET (DEMPEN/RESETTEN)-knop of voer uw gebruikerscode opnieuw in, gevolgd door de OFF (UIT)-toets.

STORINGEN

Algemeen

Uw systeem bewaakt elk van uw beveiligingszones en verschillende aspecten van de werking van het systeem op problemen zoals draadbreuken, verlies van wisselstroom, defecte telefoonlijnen, enz., die de juiste werking van het alarmsignaal in gevaar brengen. Uw systeem geeft de volgende indicaties wanneer een van deze problemen wordt gedetecteerd.

NEEM ONMIDDELLIJK CONTACT OP MET UW INSTALLATEUR VOOR ONDERHOUD, WANNEER EEN VAN DEZE INDICATIES VERSCHIJNT VOOR EEN SITUATIE DIE U NIET ZELF KUNT OPLOSSEN!

• De zoemer van de centrale en de zoemer van het bedieningspaneel produceren beide een snel pulserend geluid.
• De AC POWER-led van de centrale gaat uit en de LCD van het bedieningspaneel geeft "AC LOSS" (Alfa) of "NO AC" (Vast woord) weer wanneer de wisselstroom laag is of niet aanwezig is.
• De BATTERY TROUBLE-led van de centrale brandt en de LCD van het bedieningspaneel geeft "SYSTEM LO BAT" (Alfa) of "BAT" (Vast woord) weer wanneer de back-upbatterij van uw systeem bijna leeg is of is losgekoppeld.
• De COMM FAIL-led van de centrale brandt en de LCD van het bedieningspaneel geeft "COMM FAILURE" (Alfa) of "FC" (Vast woord) weer wanneer pogingen om een bericht naar de meldkamer te sturen zijn mislukt.
• De LCD van het bedieningspaneel (Vast woord) geeft "CHECK" weer, vergezeld van een nummer van de beveiligingszone (1—5) of een nummer van de systeemzone (6—12) wanneer er een zone- of systeemgerelateerd probleem is. Alfa-bedieningspanelen geven ook een beschrijving van de zone weer. De LINE FAULT-led van de centrale brandt als het probleem zich voordoet met de telefoonlijnen.

• Er wordt een storingsbericht naar de meldkamer gestuurd.
  Opmerking: Als uw LCD van het bedieningspaneel langer dan 5 minuten "0C" weergeeft, ontvangt het geen signalen van de centrale. NEEM ONMIDDELLIJK CONTACT OP MET UW INSTALLATEUR VOOR ONDERHOUD.

Een storingsindicatie dempen en resetten

Om de zoemers van de centrale en het bedieningspaneel te dempen:
Druk op de SILENCE/RESET (Dempen/Reset)-knop van de centrale of voer uw gebruikerscode in + de OFF (Uit)-toets.
De LCD van het bedieningspaneel geeft het nummer van de zone in storing weer als een geheugenindicatie.

Om de storingsweergave van het bedieningspaneel te resetten: Zorg er eerst voor dat de oorzaak van de storing is verholpen en vervolgens:
Druk nogmaals op de SILENCE/RESET (Dempen/Reset)-knop of voer opnieuw uw gebruikerscode in, gevolgd door de OFF (Uit)-toets.

EEN BRANDOEFENINGSTEST ACTIVEREN

De -toetsen gebruiken
Deze functie kan alleen worden geactiveerd als er geen alarm, toezicht of storing aanwezig is.

Deze test vereist dat een bedieningspaneel en een externe brandalarmgever met het systeem zijn geïnstalleerd.
Opmerking: Alleen de code van gebruiker nummer 2 kan deze test activeren.
Deze test activeert de externe brandalarmgevers om een brandoefening te houden. Uw systeem blijft operationeel voor brandalarmsignalering terwijl deze test actief is (hoewel er geen bericht naar de meldkamer wordt verzonden, tenzij er zich een daadwerkelijk alarm voordoet).

• Om de brandoefeningstest te activeren:
  Voer de code van gebruiker nummer 2 in en druk vervolgens op de -toetsen.

De LCD van het bedieningspaneel geeft "FIRE DRILL ACTIVE (Brandoefening actief) (Alfa) of "TEST dF" (Test dF) (Vast woord) weer en de externe brandalarmgevers produceren een continu of een pulserend geluid terwijl deze test actief is, afhankelijk van wat uw installateur heeft geselecteerd.

Om de brandoefeningstest te beëindigen:
Voer een willekeurige gebruikerscode in, gevolgd door de OFF (Uit)-toets.
Uw systeem beëindigt deze test ook automatisch als er een alarm, toezicht of storing wordt gedetecteerd terwijl deze is geactiveerd.

SNELLE HANDLEIDING VOOR SYSTEEMFUNCTIES

FUNCTIE	PROCEDURE	OPMERKINGEN
Alarm-, toezicht- of storingsgeluiden dempen	Druk op de SILENCE/RESET (Dempen/Reset)-knop of voer de gebruikerscode + OFF (Uit)-toets in.	SILENCED (Gedempt)-led brandt. Het geheugen van de storing blijft behouden totdat het is gewist. Het bedieningspaneel geeft het nummer van de zone met de storing weer.
Rookmelders en -displays resetten	Druk een tweede keer op de SILENCE/RESET (Dempen/Reset)-knop of voer de gebruikerscode + OFF (Uit)-toets opnieuw in.	Wordt alleen gereset als de storing is verholpen.
Handmatig noodalarmen activeren	Druk ten minste 2 seconden op de toets [A], [B] of [C], of druk tegelijkertijd op de toetsen [1]&[✱], of [✱]&[#], of [3]&[#].	Toets(en) moeten door de installateur zijn ingeschakeld.
Noodzone(s) omzeilen	Om te omzeilen, voert u de gebruikerscode + BYPASS (Omzeilen)-toets + zonenummers in (gebruik 2-cijferige invoer). Om de omzeiling te verwijderen, voert u de gebruikerscode + OFF (Uit)-toets in.	Omzeilde zones veroorzaken geen alarm als ze worden geschonden.
Brandoefeningstest	Om te activeren: Voer de code van gebruiker nummer 2 in + # + 6 + 9. Om uit te schakelen: Voer een willekeurige gebruikerscode + OFF (Uit)-toets in.	Activeert externe brandalarmgevers.
Gebruikerscode toewijzen, wijzigen of verwijderen.	Om toe te wijzen of te wijzigen: Voer de code van gebruiker nummer 2 in + CODE-toets + gebruikersnummer (2Ð6) + nieuwe code.	Om te verwijderen: Voer de code van gebruiker nummer 2 in + CODE-toets + gebruikersnummer (3Ð6) en stop. Opmerking: Gebruiker nummer 2 kan zijn/haar eigen code wijzigen, maar niet verwijderen.

SAMENVATTING VAN HOORBARE/VISUELE MELDINGEN

ALFA- EN VASTE-WOORD-BEDIENINGSPANELEN

GELUID	OORZAAK	DISPLAY (Vaste-woord-displays worden tussen haakjes weergegeven)
LANGZAAM PULSEREND Bedieningspaneel en, zoals geselecteerd door de installateur: LANGZAAM PULSEREND of CONTINU Extern,	BRANDALARM BRANDOEFENING	FIRE (Brand) plus nummer en beschrijving van de zone in alarm (FIRE ALARM (Brandalarm) plus zone #). FIRE DRILL ACTIVE (Brandoefening actief) (TEST dF)
CONTINU Bedieningspaneel & Extern	HOORBAAR NOODALARM	ALARM plus nummer en beschrijving van de zone in alarm (ALARM plus zone #).
SNEL PULSEREND Bedieningspaneel	TOEZICHT STORING, probleem met de brandzone STORING, systeemprobleem	SUPV plus nummer en beschrijving van de zone met de SUPV-situatie (SUPV plus zone #). CHECK plus nummer en beschrijving van de zone (CHECK plus zone #). c, AC LOSS (NO AC) (AC-VERLIES (Geen AC)) of SYSTEM LOW BAT (BAT) (Systeem lage batterij (BAT)) of COMM FAILURE (FC) (Communicatiefout (FC)) wanneer de bijbehorende situatie wordt gedetecteerd.

LIJST MET BEVEILIGINGSZONES

Een of meer detectieapparaten zijn door de installateur van uw alarmsysteem toegewezen aan beveiligingszones 01—05 in uw systeem. Branddetectieapparaten kunnen bijvoorbeeld zijn toegewezen aan zone 05, temperatuursensoren voor airconditioning aan zone 02, enzovoort.

Zonenummers 07, 95 en 96 vertegenwoordigen de "nood"-alarmfuncties van het bedieningspaneel die door de installateur zijn toegewezen. Zonenummers 06 en 10—13 rapporteren systeemstatussen.

Deze tabel kan worden gebruikt om de specifieke toewijzingen voor de zones 01—05, 07, 95 en 96 van uw systeem vast te leggen. Uw installateur zal u helpen bij het vastleggen van deze informatie.

BESCHRIJVINGEN VAN BEVEILIGINGSZONES

BIJ TELEFONISCHE WERKINGSPROBLEMEN

In het geval van telefonische werkingsproblemen, ontkoppel de besturing door de stekker uit de RJ31X-wandcontactdoos te verwijderen. We raden aan dat uw gecertificeerde installateur demonstreert hoe u de telefoons kunt loskoppelen bij de installatie van het systeem. Koppel de telefoonverbinding niet los in de besturing/communicator. Als u dit doet, verliest u uw telefoonlijnen. Als de gewone telefoon correct werkt nadat de besturing/communicator is losgekoppeld van de telefoonlijnen, heeft de besturing/communicator een probleem en moet deze worden teruggestuurd voor reparatie. Als er na het loskoppelen van de besturing/communicator nog steeds een probleem is met de lijn, meld dit dan bij de telefoonmaatschappij en vraag om een snelle reparatieservice. De gebruiker mag onder geen enkele omstandigheid (binnen of buiten de garantie) service- of reparatiewerkzaamheden aan het systeem uitvoeren. Het moet worden teruggestuurd naar de fabriek of een erkend servicebureau voor alle reparaties.

DE BEPERKINGEN VAN DIT ALARMSYSTEEM

Hoewel dit systeem een geavanceerd beveiligingssysteem is, biedt het geen gegarandeerde bescherming tegen inbraak, brand of andere noodgevallen. Elk alarmsysteem, zowel commercieel als residentieel, kan om verschillende redenen worden aangetast of niet waarschuwen. Bijvoorbeeld:

• Indringers kunnen toegang krijgen via onbeschermde openingen of beschikken over de technische kennis om een alarmsensor te omzeilen of een alarmwaarschuwingsapparaat los te koppelen.
• Inbraakdetectoren (bijv. passieve infrarooddetectoren), rookmelders en vele andere detectieapparaten werken niet zonder stroom. Apparaten die op batterijen werken, werken niet zonder batterijen, met lege batterijen of als de batterijen niet correct zijn geplaatst. Apparaten die uitsluitend op wisselstroom werken, werken niet als hun wisselstroomvoorziening om welke reden dan ook wordt onderbroken, hoe kort ook.
• Signalen die door draadloze zenders worden verzonden, kunnen worden geblokkeerd of weerkaatst door metaal voordat ze de alarmontvanger bereiken. Zelfs als het signaalpad onlangs is gecontroleerd tijdens een wekelijkse test, kan er een blokkade optreden als een metalen voorwerp in het pad wordt verplaatst. - Een gebruiker kan mogelijk niet snel genoeg een paniek- of noodknop bereiken.
• Hoewel rookmelders een belangrijke rol hebben gespeeld bij het verminderen van het aantal doden bij woningbranden in de Verenigde Staten, is het mogelijk dat ze in maar liefst 35% van alle branden niet activeren of vroegtijdig waarschuwen, volgens gegevens die zijn gepubliceerd door het Federal Emergency Management Agency. Enkele redenen waarom rookmelders die in combinatie met dit systeem worden gebruikt, mogelijk niet werken, zijn als volgt. Rookmelders zijn mogelijk onjuist geïnstalleerd en geplaatst. Rookmelders detecteren mogelijk geen branden die ontstaan op plaatsen waar rook de melders niet kan bereiken, zoals in schoorstenen, in muren of daken, of aan de andere kant van gesloten deuren. Rookmelders detecteren mogelijk ook geen brand op een andere verdieping van een woning of gebouw. Een melder op de eerste verdieping detecteert bijvoorbeeld mogelijk geen brand op de begane grond of in de kelder. Bovendien hebben rookmelders detectiebeperkingen. Geen enkele rookmelder kan elk soort brand elke keer detecteren. Over het algemeen waarschuwen melders mogelijk niet altijd voor branden die worden veroorzaakt door onachtzaamheid en veiligheidsrisico's, zoals roken in bed, gewelddadige explosies, ontsnappend gas, onjuiste opslag van ontvlambare materialen, overbelaste elektrische circuits, kinderen die met lucifers spelen of brandstichting. Afhankelijk van de aard van de brand en/of de locaties van de rookmelders, kan de melder, zelfs als deze werkt zoals verwacht, mogelijk niet voldoende waarschuwing geven om alle bewoners op tijd te laten ontsnappen om letsel of overlijden te voorkomen.
• Passieve infrarood bewegingsdetectoren kunnen alleen inbraak detecteren binnen de ontworpen bereiken zoals weergegeven in hun installatiehandleiding. Passieve infrarooddetectoren bieden geen volumetrische gebiedsbescherming. Ze creëren wel meerdere beschermingsbundels en inbraak kan alleen worden gedetecteerd in onbelemmerde gebieden die door die bundels worden bedekt. Ze kunnen geen beweging of inbraak detecteren die plaatsvindt achter muren, plafonds, vloeren, gesloten deuren, glazen scheidingswanden, glazen deuren of ramen. Mechanisch geknoei, maskeren, schilderen of spuiten van enig materiaal op de spiegels, ramen of enig onderdeel van het optische systeem kan hun detectievermogen verminderen. Passieve infrarooddetectoren detecteren temperatuurveranderingen; naarmate de omgevingstemperatuur van het beschermde gebied de temperatuur van 90 tot 105 F (32 tot 40 C) nadert, kan de detectieprestatie echter afnemen.
• Alarmwaarschuwingsapparaten zoals sirenes, bellen of hoorns waarschuwen mogelijk geen mensen of maken geen slapers wakker als ze zich aan de andere kant van gesloten of gedeeltelijk open deuren bevinden. Als waarschuwingsapparaten op een andere verdieping van de woning klinken dan de slaapkamers, is de kans kleiner dat ze mensen in de slaapkamers wakker maken of waarschuwen. Zelfs mensen die wakker zijn, horen de waarschuwing mogelijk niet als het alarm wordt gedempt door een stereo, radio, airconditioner of ander apparaat, of door passerend verkeer. Ten slotte waarschuwen alarmwaarschuwingsapparaten, hoe luid ook, mogelijk geen slechthorende mensen of maken ze geen diepe slapers wakker.
• Telefoonlijnen die nodig zijn om alarmsignalen van een pand naar een centrale meldkamer te verzenden, kunnen buiten dienst zijn of tijdelijk buiten dienst zijn. Telefoonlijnen zijn ook gevoelig voor compromissen door geavanceerde indringers.
• Zelfs als het systeem reageert op het noodgeval zoals bedoeld, hebben bewoners mogelijk onvoldoende tijd om zichzelf tegen de situatie te beschermen. In het geval van een bewaakt alarmsysteem reageren de autoriteiten mogelijk niet adequaat.
• Deze apparatuur is, net als andere elektrische apparaten, onderhevig aan defecten aan onderdelen. Hoewel deze apparatuur is ontworpen om tot wel 10 jaar mee te gaan, kunnen de elektronische onderdelen op elk moment defect raken.

De meest voorkomende oorzaak van het niet functioneren van een alarmsysteem wanneer er een inbraak of brand plaatsvindt, is onvoldoende onderhoud. Dit alarmsysteem moet wekelijks worden getest om er zeker van te zijn dat alle sensoren en zenders goed werken.

Draadloze zenders (gebruikt met sommige systemen) zijn ontworpen om een lange batterijduur te bieden onder normale bedrijfsomstandigheden. De levensduur van batterijen kan wel 4 tot 7 jaar bedragen, afhankelijk van de omgeving, het gebruik en het specifieke draadloze apparaat dat wordt gebruikt. Externe factoren zoals vochtigheid, hoge of lage temperaturen, evenals grote schommelingen in de temperatuur, kunnen allemaal de werkelijke batterijduur in een bepaalde installatie verkorten. Dit draadloze systeem kan echter een echte bijna lege batterij identificeren, waardoor er tijd is om een batterij te vervangen om de bescherming voor dat specifieke punt in het systeem te behouden.

Het installeren van een alarmsysteem kan iemand in aanmerking laten komen voor lagere verzekeringstarieven, maar een alarmsysteem is geen vervanging voor een verzekering. Huiseigenaren, vastgoedeigenaren en huurders moeten zich prudent blijven gedragen bij het beschermen van zichzelf en hun leven en eigendommen blijven verzekeren.

We blijven nieuwe en verbeterde beschermingsapparaten ontwikkelen. Gebruikers van alarmsystemen zijn het aan zichzelf en hun dierbaren verplicht om meer te weten te komen over deze ontwikkelingen.

ONDERHOUDSINFORMATIE

Uw plaatselijke erkende servicevertegenwoordiger is de meest gekwalificeerde persoon om uw alarmsysteem te onderhouden. Het is raadzaam om een regelmatig programma met die persoon af te spreken.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download First Alert FA2000C Handleiding

Beschikbare talen
