GigRig Quartermaster Handleiding
Inleiding

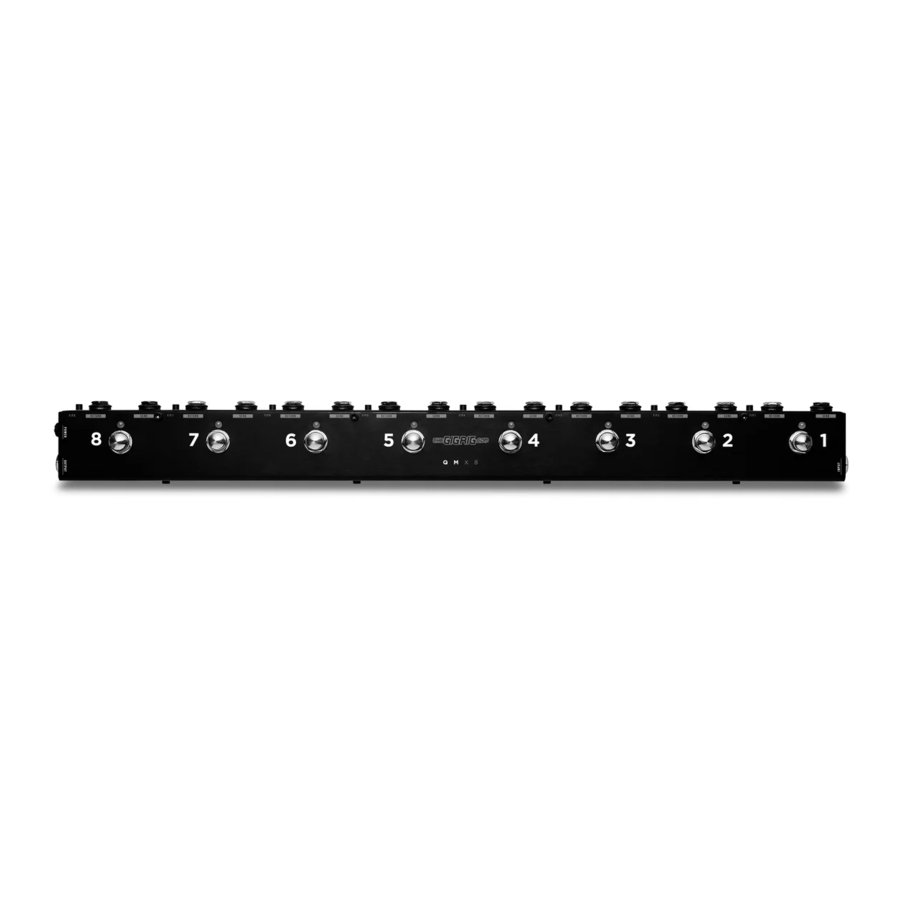

De QMX is een true bypass looper die helpt om je gitaarsignaal te behouden door ongebruikte effecten te omzeilen. De kern van de QuarterMaster QMX zijn True Bypass Loops, die worden ingeschakeld door op onze eigen, op maat ontworpen roestvrijstalen OptoKick voetschakelaars te stappen.
True Bypass Loops
De QMX-looper laat geen gitaarsignaal door onbetrouwbare mechanische voetschakelaars lopen.
Wanneer de status-LED uit is, wordt het gitaarsignaal via een true bypass-relais rechtstreeks naar de uitgang gestuurd.
Wanneer de voetschakelaar wordt ingedrukt, worden de pedalen in de Send (SND) en Return (RTN) loop aan het signaalpad toegevoegd.
Als een QMX-loop niet wordt gebruikt, wordt je signaal niet gedempt.

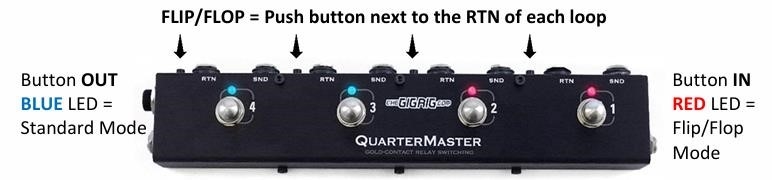

Flip Flop-modus
Er zijn twee verschillende modi binnen de QMX. Aan de linkerkant van elke loop-return zie je een kleine drukknop. Met de drukknop links UIT werkt je QMX als een standaard effectenlooper. Deze modus wordt aangegeven met een BLAUWE LED. Loops worden pas uitgeschakeld wanneer de voetschakelaar van de loop een tweede keer wordt ingedrukt. Door de knop IN te drukken, wordt de 'FLIP/FLOP'-modus geactiveerd. Dit wordt aangegeven met een RODE LED. Dit stelt je in staat om tussen alle andere voetschakelaars in deze modus te FLIPPEN/FLOPPEN.
Dit betekent dat je een andere loop kunt inschakelen en de vorige loop kunt uitschakelen, zonder dat je de eerste voetschakelaar een tweede keer hoeft in te drukken.
LINK NAAR VIDEO VOOR FLIP FLOP-MODUS
Voetschakelaars in de normale modus (BLAUWE LED) worden niet beïnvloed door voetschakelaars waarvoor de FLIP/FLOP-modus is ingeschakeld.
Stroomvereisten
9v DC. Minimaal 50mA per loop vereist voor correcte werking.
Onvoldoende mA leidt tot functieverlies. We raden aan om The GigRig Generator/ Modular Power Supply System/ Gen-X-14 te gebruiken.
Stroomvereisten voor elke unit zijn:
QMX2: 9v/100mA
QMX8: 9v/400mA
QMX4: 9v/200mA
QMX6: 9v/300mA
QMX10: 9v/500mA
FLIP/FLOP'

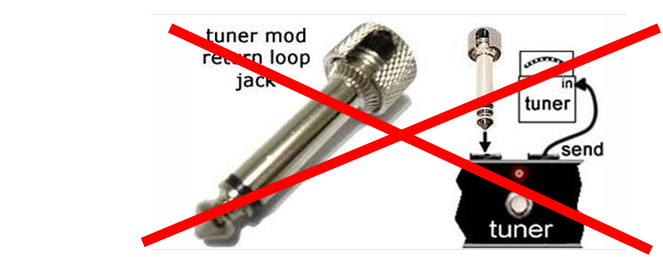

Tuner Return Jack
De jack die bij je QuarterMaster wordt geleverd, is een kortgesloten jack die je kunt gebruiken om van een standaard true bypass-loop een stille tuner-send optie te maken. Om dit te doen, sluit je de send van de loop die je als je stille tuner-loop wilt gebruiken aan op de ingang van je tuner en steek je de jack in de return van dezelfde loop. Wanneer je de voetschakelaar voor de loop inschakelt, wordt je signaal naar de ingang van de tuner gestuurd en zal de kortsluitjackplug het return-signaal dempen.
GARANTIE
The GigRig garandeert dat het product vrij is van defecten in materiaal en vakmanschap gedurende een periode van 2 jaar vanaf de oorspronkelijke aankoopdatum.
Fabrikant: The GigRig Ltd, Unit 15 Whitehill Industrial Pk, Royal Wootton Bassett, SN4 7DB
Gemachtigde vertegenwoordiger: EAS - Mustamäe tee 50, 10621 Tallinn, Estland
Alleen voor gebruik binnenshuis. Uit de buurt van water houden. Uit de buurt van kinderen houden.
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download GigRig Quartermaster Handleiding
