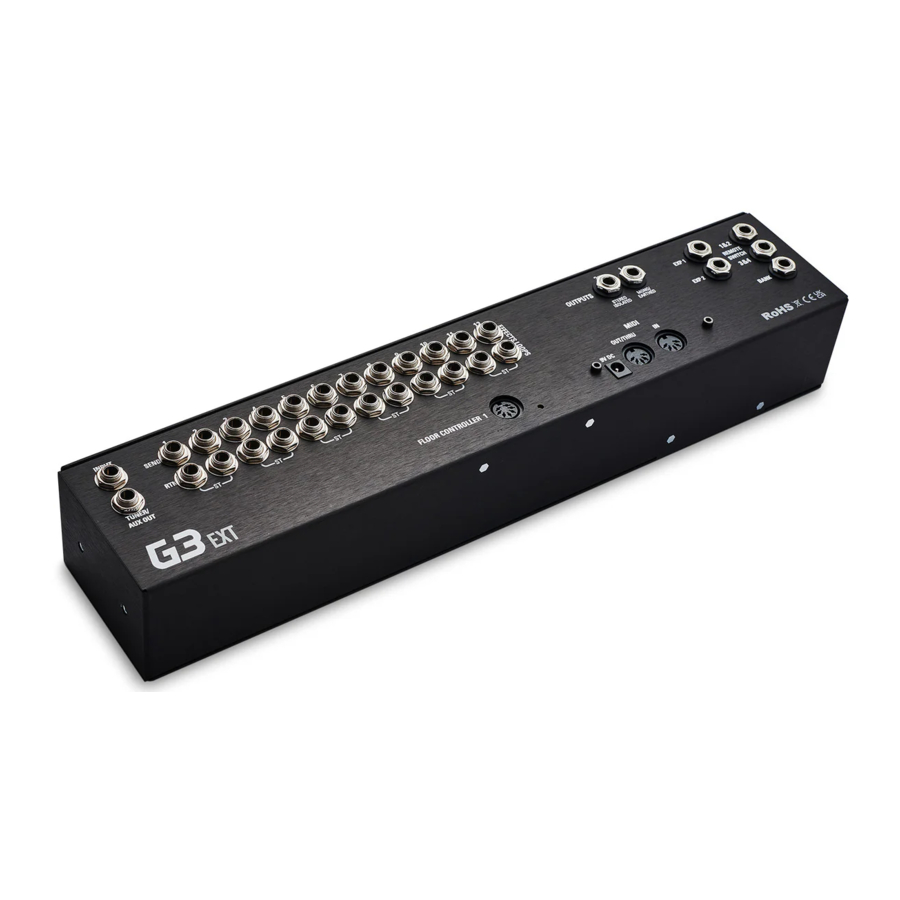

GigRig G3 Uitbreidingshandleiding
INTRODUCTIE
Met de GigRig G3 EXT KIT kunt u het audiogedeelte van de G3 scheiden van de vloercontroller, waardoor u meer flexibiliteit hebt in uw setup. U kunt de vloercontroller voor u op het podium plaatsen, terwijl u het audiogedeelte in een rack, op uw pedalboard buiten het podium of achter uw versterkers plaatst.
Wat is inbegrepen:
MONTAGE
Bekijk de bijbehorende video bij deze handleiding om te begrijpen hoe u de Ext Kit in elkaar zet. De montagevideo is hier - https://youtu.be/sRbKSpte9Kk.
Het is belangrijk om elke stap van deze instructies te volgen om ervoor te zorgen dat uw G3 Ext Kit feilloos presteert.
Onderstaande tijdstempels komen overeen met de montagevideo
0:00 Intro
0:23 Uitpakken, wat is inbegrepen
0:44 Draai de 8 zeskantschroeven op het voorpaneel los
1:06 Draai de 2 zeskantschroeven aan elke kant van de G3 los
1:11 Draai de bovenste rij van 4 zeskantschroeven aan de achterkant van de G3 los
1:21 Til het bovenpaneel eruit
1:30 Draai de lintkabel los die het bovenpaneel met het moederbord verbindt. Maak de kabelklem los voordat u de kabel verwijdert
1:45 Draai de klem aan de andere kant van de kabel los en verwijder deze van het moederbord
1:54 Verwijder de rode/zwarte tunerkabel van het moederbord
2:00 Kantel de unit naar voren en verwijder de onderste rij van 4 zeskantschroeven van het achterpaneel
2:16 Koppel het achterpaneel los van de basis door de laatste 2 lintkabels van het moederbord los te koppelen
2:52 Verwijder het moederbord van de G3-basis door de 4 schroeven los te draaien
3:16 Scheid de achterplaat van het metaalwerk van het achterpaneel door alle moeren op het achterpaneel los te draaien. 13 mm dopsleutel, indien nodig
3:45 Zet de metalen achterplaat opzij
3:56 Sluit de achterplaat aan op het achterpaneel van de Ext kit
4:00 Vouw de grote lintkabel zoals weergegeven in de video
4:30 Verleng de 2 kleine lintkabels op het moederbord weg van het metaalwerk en plaats de achterste printplaat
4:50 Metalen ringen op moeren worden gebruikt van Input/Aux naar Send/Return loop 12 (linkerkant)
4:50 Zwarte plastic isolatieringen en moeren van Outputs naar Remote Switches (rechterkant)
5:40 Bevestig het moederbord aan het voorpaneel van de Ext Kit met behulp van de schroeven van de G3-basisplaat
6:25 Sluit lintkabels in de volgende volgorde aan op het moederbord;
6:33 Sluit de zwarte/rode tunerkabel aan op het moederbord
6:40 Sluit de kleine lintkabel aan die zich onder de grote lintkabel bevindt, en zorg ervoor dat de kabelklem op zijn plaats zit
6:55 Sluit de andere kleine lintkabel aan door het voorpaneel dichter bij het moederbord te brengen. Eindig met kabelklem
7:05 Sluit de grote lintkabel aan en eindig met de klem
7:20 Verbind de voor- en achterkant met de meegeleverde schroeven
8:00 Monteer het vloercontrollergedeelte
8:10 Sluit het achterpaneel van de vloercontroller aan op de basis van de G3 door de circuitkaart van het expressiepedaal op de basis te schroeven
8:30 Gebruik 4 zeskantschroeven om het achterpaneel aan de G3-basis te bevestigen
8:45 Sluit de lintkabel van de bovenste/voetschakelaarplaat aan en eindig met de klem
9:00 Verbind het voorste/voetschakelaarpaneel met de G3-vloercontrollerbasis met zeskantschroeven
9:40 Bevestig het voorpaneel aan de vloercontroller
10:00 Sluit de EXT KIT aan op de vloercontroller met de meegeleverde 7-pins DIN-kabel
10:05 Schakel de EXT KIT in
FAQ's
V. Hoe sluit ik dit aan op een rack?
A. De Ext Kit past op een vlakke racklade. De basis van het rack moet een interne afmeting hebben van minimaal 413 mm.
V. Kan ik de EXT KIT bedienen vanaf een MIDI-controller?
A. Nee. De 7-pins DIN-connector gebruikt geen MIDI om tussen de twee secties te communiceren, maar gebruikt iets heel anders, dus proberen om alleen de EXT KIT met een andere MIDI-controller te gebruiken, werkt niet. U kunt MIDI aansluiten op de MIDI IN op de vloercontrollerunit en het op die manier gebruiken, maar niet rechtstreeks op de EXT KIT.

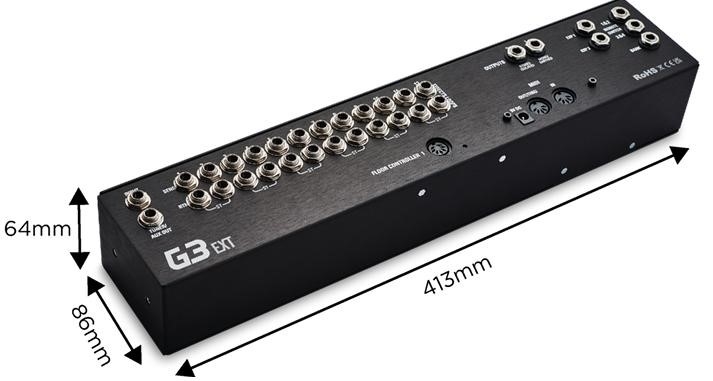

AFMETINGEN
GARANTIE
The GigRig garandeert dat het product vrij is van defecten in materiaal en vakmanschap gedurende een periode van 2 jaar vanaf de oorspronkelijke aankoopdatum.
Fabrikant: The GigRig Ltd, Unit 15 Whitehill Industrial Pk, Royal Wootton Bassett, SN4 7DB
Geautoriseerde vertegenwoordiger: EAS - Mustamäe tee 50, 10621 Tallinn, Estonia
Alleen voor gebruik binnenshuis. Verwijderd houden van water. Uit de buurt van kinderen houden.
