GigRig G2 Handleiding

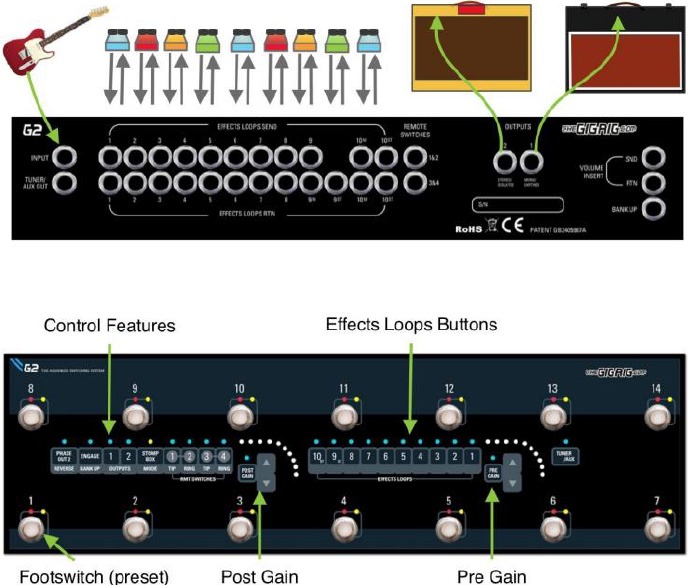

Snelstartgids

Sluit uw effecten aan op de G2 Effects Loops Send & Returns
Als u één versterker gebruikt, sluit deze dan aan op OUT1. Sluit een tweede versterker aan op OUT2
Als uw versterker schakelbare functies heeft, zoals kanaalverandering, galm of tremolo, kunt u deze functies bedienen met de 4 Remote Switches via 2 TRS-aansluitingen.

Druk op de voetschakelaar die u wilt instellen. De rode LED gaat branden om aan te geven dat u op die voetschakelaar hebt gedrukt

Druk op de EFFECTS Loops-knoppen die u aan die voetschakelaar wilt koppelen

Als u een boost voor of na de effecten wilt, drukt u gewoon op de pre-gain- of post-gain-knoppen en stelt u de niveaus in met de omhoog/omlaag-knoppen

Schakel de OUTPUTS in voor dat geluid

Als u de Remote Switches op uw versterker hebt aangesloten, drukt u op de schakelaars die u wilt activeren

Herhaal dit voor alle andere voetschakelaars

U bent nu klaar! Meer presets nodig? Druk gewoon op de bank up-schakelaar, kies de gewenste bank en kies vervolgens de presets. G2 heeft in totaal 120 presets. 8 banken van 15 presets.

Onze unieke Stompbox-modus betekent dat u elke preset kunt in- en uitschakelen, net als bij een stompbox. Schakel een boost, een delay of zelfs combinaties in.

1. Druk op de voetschakelaar die u wilt instellen in de stompbox-modus

2. Kies de effect(en) en bedieningsfuncties die u bovenop reeds geselecteerde presets wilt kunnen inschakelen


Druk op de Stompbox Mode-knop. De gele LED gaat branden om aan te geven dat deze preset nu in de Stompbox-modus staat en is vergrendeld. Om te bewerken, moet u op de voetschakelaar drukken en vervolgens de Stompbox-modus uitschakelen.

De gele LED brandt op alle presets die in de Stompbox-modus zijn ingesteld, waardoor ze gemakkelijk te herkennen zijn. Als u op een standaard preset drukt, worden alle geselecteerde Stombox Mode-presets gewist.

De volume insert geeft u een insertpunt tussen 2 loops dat wordt geactiveerd wanneer u de Post Gain-functie inschakelt. Sluit uw volumepedaal hier aan en gebruik het Post Gain-niveau om uw maximale volume in te stellen. Zonder de Post Gain geselecteerd, wordt uw volumepedaal volledig overgeslagen.

Gebruik een momentschakelaar om eenvoudig te schakelen tussen de onderste en bovenste bank met presets

De GigRig G2 beschikt ook over Midi In en Midi Out, zodat deze externe Midi-apparaten kan aansturen of erdoor kan worden aangestuurd. U kunt ook een andere G2 aansluiten voor uitgebreide mogelijkheden.

Elke bank heeft een Hidden Preset. Deze is toegankelijk door een tweede keer op een voetschakelaar te drukken, alsof u die preset uitschakelt. Hierdoor wordt de verborgen preset weergegeven. U kunt dit gebruiken als uw bypass-toon, uw tunerselectie, wat u maar wilt.

Er is hier genoeg informatie om uw G2 in een mum van tijd aan de praat te krijgen. G2 heeft nog meer geweldige functies, waaronder delay spillover, verplaatsbare post gain/ volume insert en andere geavanceerde functies. U kunt de volledige handleiding lezen om een expert te worden!

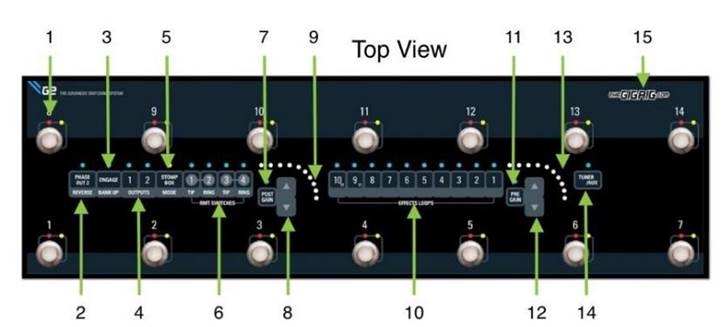

Knoppen en aansluitingen

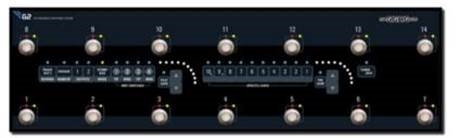

Voetschakelaar – Er zijn 14 voetschakelaars op de G2.

Phase Out 2 – Deze knop draait de fase op OUT2 om. Als u twee versterkers gebruikt, kunt u ervoor zorgen dat beide versterkers altijd in fase zijn. Dit is een globaal commando en beïnvloedt ALLE voetschakelaars, maar het is mogelijk om een andere fase per preset te programmeren. Deze knop wordt ook gebruikt om de speciale functies te openen. Zie het gedeelte Geavanceerde functies.

Bank Up Engage – Dit is hoe u toegang krijgt tot de banken. Druk op de BANK UP ENGAGE-knop en u ziet de lampjes 1~8 knipperen. Selecteer gewoon de bank die u wilt en druk vervolgens op de preset die u wilt inschakelen. G2 heeft 120 presets.

OUTPUTS 1&2 – Kies een willekeurige combinatie van outputs 1&2 per preset.

STOMP BOX MODE – U kunt uw presets in 2 verschillende staten instellen. De eerste is de standaard presetmodus waarbij u op de voetschakelaar drukt en de vorige selectie wist, en de tweede is STOMP BOX MODE, waarmee u geluiden kunt toevoegen/layeren ZONDER het vorige geluid te wissen.

REMOTE SWITCHES – Er zijn 4 geïsoleerde vergrendelende remote switches via 2 TRS-aansluitingen.

POST GAIN ON – Deze knop schakelt de POST GAIN-functie in voor deze preset. (Houd 3 seconden ingedrukt voor UNITY GAIN. Dit circuit kan na elke loop worden verplaatst. Zie speciale functies voetschakelaar nummer 5.

POST GAIN VOLUME SELECT – Met deze twee OMHOOG- en OMLAAG-knoppen kunt u het niveau van POST gain nauwkeurig instellen. Houd de knop ingedrukt om snel te verhogen, of druk afzonderlijk op de knop voor fijnafstemming

POST GAIN LEVEL INDICATOR – Dit is een visuele referentie van waar uw POST GAIN-volume is ingesteld. Vergeet niet dat het, ongeacht waar het is ingesteld, moet worden geactiveerd door op de POST GAIN ON-knop (nummer 7) te drukken.

Effect Loops – Met deze effect loop-knoppen programmeert u de effecten die u voor een bepaald geluid wilt inschakelen.

PRE GAIN ON – Deze knop schakelt de PRE GAIN-functie in voor deze preset. Dit circuit bevindt zich VOOR de effect loops. Houd 3 seconden ingedrukt om UNITY GAIN te vinden.

PRE GAIN VOLUME SELECT – Met deze twee OMHOOG- en OMLAAG-knoppen kunt u het niveau van PRE gain nauwkeurig instellen. Houd de knop ingedrukt om snel te verhogen, of druk afzonderlijk op de knop voor fijnafstemming.

PRE GAIN LEVEL INDICATOR – Dit is een visuele referentie van waar uw POST GAIN-volume is ingesteld.
Vergeet niet dat het, ongeacht waar het is ingesteld, moet worden geactiveerd door op de POST GAIN ON-knop (nummer 7) te drukken

TUNER/AUX – Dit schakelt de tuneruitgang op het achterpaneel van G2 in. U kunt elke preset instellen als uw tuneruitgang.

TheGigRig LOGO – Dit logo met achtergrondverlichting laat u weten dat de stroom is ingeschakeld en laat u ook weten wanneer u zich in de HIDDEN PRESET bevindt. Ga naar een preset, u ziet de rode LED oplichten om aan te geven dat u zich op die preset bevindt. Druk er nu een tweede keer op en u bevindt zich in de HIDDEN PRESET, tegelijkertijd wordt het logo blauw om aan te geven dat u zich in de verborgen preset bevindt. U kunt dit instellen als een bypass, of een tuner, wat u maar wilt. U kunt deze functie ook UITSCHAKELEN, zodat de tweede keer drukken gewoon op de preset blijft door op te starten terwijl u voetschakelaar 14 ingedrukt houdt.

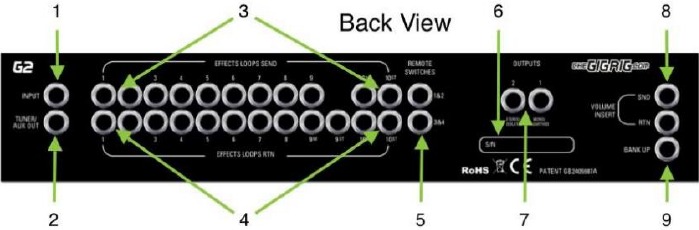

INPUT – Sluit uw gitaar hier aan 2.

TUNER/AUX OUT – Sluit uw tuner hier aan. De TUNER/AUX-knop op het bovenpaneel van G2 activeert de TUNER/AUX-uitgang.

EFFECTS LOOPS SEND – Deze SEND-aansluitingen zijn aangesloten op de INPUT van uw pedaal. Loops 1~9 zijn mono sends en loop 10 heeft stereo sends. Als u slechts een mono pedaal gebruikt, gebruik dan de 10m send

EFFECTS LOOPS RETURN – Hier sluit u de OUTPUT van uw effecten aan. Loops 1~8 hebben mono returns, terwijl loops 9 & 10 beide stereo returns hebben

REMOTE SWITCHES – Er zijn 4 remote switches in G2 toegankelijk via twee TRS-aansluitingen (TIP, RING en SLEEVE). De aansluitingen zijn zoals weergegeven in het diagram. Deze aansluitingen zijn VERGRENDELEND, niet momentaan

SERIENUMMER – Elke G2 heeft zijn eigen unieke serienummer. Als u om welke reden dan ook contact met ons moet opnemen over uw G2, vermeld dan dit serienummer

OUTPUTS 1 & 2 – Deze outputs zijn het punt waar het signaal G2 verlaat en terugkeert naar uw versterker. Als u een enkele versterker gebruikt, gebruik dan ALLEEN OUT1! Out1 is uw aarde, dus deze moet te allen tijde worden aangesloten op een goede aarde/massa. OUTPUT 2 is geïsoleerd met behulp van een hoogwaardige audiotransformator, zodat u geen aardlussen krijgt. Sluit uw tweede versterker aan op OUTPUT 2 en kies de combinatie van outputs die u wilt gebruiken met behulp van de OUTPUT-selectieknoppen op het bovenpaneel.

VOLUME INSERT LOOP – De volume loop insert is de perfecte plek om uw volumepedaal te plaatsen. Het maakt deel uit van het POST AMP-circuit en wordt ingeschakeld wanneer u de POST GAIN op een preset hebt ingeschakeld. Deze insert kan na elke effect loop worden verplaatst, zodat u kunt bepalen waar deze het beste voor u werkt. De VOLUME LOOP INSERT kan ook worden gebruikt om de effect loop van uw versterker aan te sluiten op G2. Bekijk het gedeelte Speciale functies voor meer info.

BANK UP – Sluit onze optionele BANK MANAGER-schakelaar hier aan, zodat u op afstand toegang hebt tot de andere banken. U kunt elke MOMENTAIRE schakelaar gebruiken. Druk op de aangesloten schakelaar, u ziet de lampjes 1~8 knipperen (behalve één lampje dat continu brandt. Dit laat u weten op welke bank u zich momenteel bevindt.) Selecteer de bank waarnaar u wilt gaan en selecteer vervolgens de preset. Makkelijk.

Speciale functies

Af en toe zult u in deze handleiding lezen over Speciale functies, of SF gevolgd door een nummer. Dit nummer verwijst naar een van de voetschakelaars van G2. Elke voetschakelaar heeft ook een speciale functie die u activeert door die voetschakelaar ingedrukt te houden en, terwijl deze ingedrukt wordt gehouden, op de PHASE OUT2-knop te drukken. Onze speciale functies zijn de sleutel tot Midi, het verplaatsen van het volume insertpunt, het inschakelen van een speciale altijd actieve buffer, het inschakelen van delay trails en nog veel meer functies.

Dus, als u bijvoorbeeld een verwijzing naar SF3 ziet, weet u dat u, om die modus te openen, voetschakelaar 3 ingedrukt moet houden en op de PHASE-knop moet drukken. SF7, houd voetschakelaar 7 ingedrukt en druk op PHASE, enz.

Basisbediening en effect loops

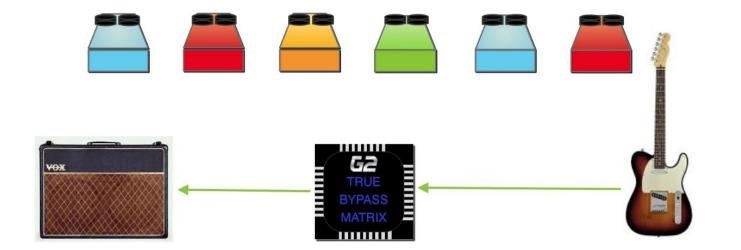

G2 is zo ongelooflijk eenvoudig en intuïtief in gebruik. U drukt gewoon op de voetschakelaar/preset die u wilt instellen, drukt vervolgens op de Effects Loops en Control Features-knoppen die u aan die preset wilt koppelen, en u bent klaar! Zoek niet naar een store/save-knop, die is er niet. Elke keer dat u op een Effects Loops- of Control Features-knop drukt, onthoudt G2 wat u hebt ingedrukt en slaat dit automatisch op in de preset waarop u zich bevindt.
Laten we eens kijken naar het programmeren van uw Effects Loops.

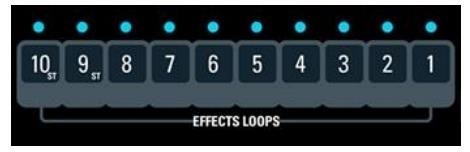

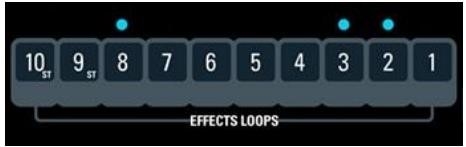

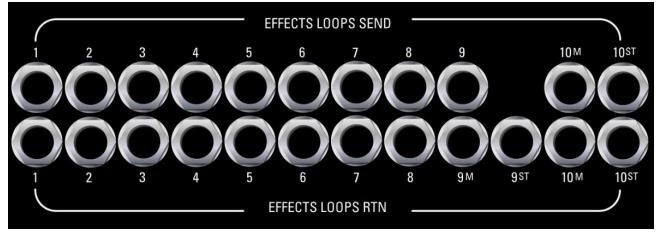

Op het bovenpaneel ziet u de EFFECTS LOOPS-knoppen. Deze komen overeen met de EFFECTS LOOPS sends en returns op het achterpaneel van G2.

Laten we eens kijken naar loop 1. De SEND van LOOP1 wordt aangesloten op de INPUT van het pedaal dat u in loop 1 wilt hebben. Vervolgens wordt de OUTPUT van het pedaal aangesloten op de RTN van loop 1. Herhaal dit voor alle loops. Sluit uw gitaar aan op de INPUT en uw versterker op de OUT1 en probeer enkele loops in te schakelen door op de EFFECTS LOOPS BUTTONS te drukken.

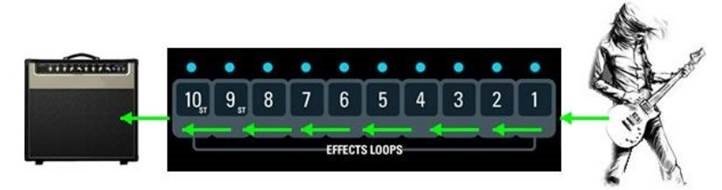

Uw gitaarsignaal gaat door alle geselecteerde effect loops van 1 tot en met 10, van rechts naar links

Stereo Loops Voor liefhebbers van stereo-effecten bevat G2 2 stereo EFFECTS LOOPS. Loop 9 heeft een mono send en stereo return, loop 10 heeft een stereo send en stereo return. Deze zijn duidelijk gemarkeerd op het achterpaneel. Als u MONO-effecten gebruikt, gebruik dan de sends en returns aan de linkerkant die zijn gemarkeerd met 'M'. Voor stereo-effecten sluit u de tweede stereo-aansluiting aan op de sends en returns die zijn gemarkeerd met 'ST'. G2 detecteert automatisch of de stereo-aansluitingen zijn gemaakt en wanneer een van deze loops is geselecteerd, leidt het het stereo-signaal naar links en rechts via G2's outputs 1&2.

Zodra u uw combinatie van effect loops hebt geselecteerd, wordt die combinatie automatisch opgeslagen. Elke keer dat u op een knop op G2 drukt, elke keer dat u een effect loop of bedieningsfunctie selecteert of deselecteert, wordt deze opgeslagen in de preset waarop u zich bevindt. Zoek niet naar een store-knop, die is er wel. G2 doet het allemaal.

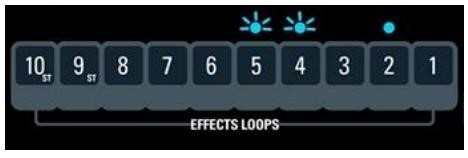

De volgorde van een effect loop wijzigen

Met G2 kunt u de volgorde van elk van de 8 mono loops per preset wijzigen, en het is zo eenvoudig. Laten we beginnen met een preset die loops 2, 3 en 8 gebruikt. Ik wil loop 2 verplaatsen zodat deze na 3 komt.

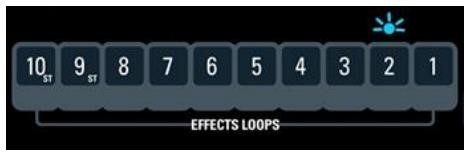

Ik houd loop 2 ingedrukt totdat deze knippert

Nu selecteer ik gewoon de loop waarvoor ik hem wil plaatsen. In dit geval wil ik hem voor loop 5 plaatsen. Eenmaal geselecteerd, knipperen de twee loops waar uw verplaatste loop nu tussen zit. Op deze preset zit loop 2 nu tussen loop 4 & 5. (houd er rekening mee dat loops alleen in de presetmodus verplaatsen, niet in de stompboxmodus)

Om uw loop positie te controleren, houdt u loop 10 ingedrukt, om te wissen houdt u loop 9 ingedrukt.

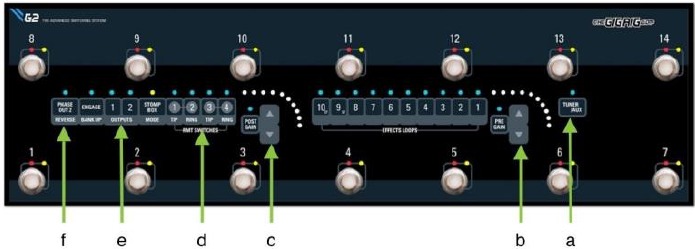

Bedieningsfuncties

TUNER/AUX Met deze functie kun je ELKE preset instellen als je tuner. Sluit je tuner gewoon aan op de TUNER/AUX-uitgang op het achterpaneel van de G2 en ga vervolgens naar de preset die je als tuner wilt instellen en druk op de TUNER/AUX-knop. Wanneer je nu naar die preset gaat, wordt je signaal rechtstreeks naar de TUNER/AUX-uitgang gestuurd.

PRE GAIN De PRE GAIN-functie op de G2 geeft je de mogelijkheid om een gecontroleerd niveau naar de ingang van het eerste effect in de keten te sturen, OF je kunt het instellen zonder dat er effectlussen zijn geselecteerd en gewoon een gebufferd schoon signaal naar je versterker hebben. Druk gewoon op de PRE GAIN-knop, waarna de blauwe LED gaat branden om aan te geven dat het PRE GAIN-circuit nu is geselecteerd voor deze preset. Om UNITY gain te vinden (waar het uitgangsniveau hetzelfde is als het ingangsniveau), houd je de PRE GAIN ON-knop 3 seconden ingedrukt en het niveau wordt automatisch ingesteld op unity. Gebruik nu de OMHOOG- en OMLAAG-knoppen om je niveau te selecteren. Als je de OMHOOG- en OMLAAG-knoppen ingedrukt houdt, verandert het volume snel. Om nauwkeurig af te stemmen, druk je even kort op de OMHOOG- of OMLAAG-knoppen en het volume wordt per druk stapsgewijs verhoogd. Er zijn 200 stappen in het volumeniveau, dus je kunt het precies instellen op het volume dat je nodig hebt. Vergeet niet dat de PRE GAIN moet zijn ingeschakeld om het PRE GAIN-circuit te laten werken. Je kunt gemakkelijk zien waar je volume is ingesteld door de PRE GAIN-knop aan en uit te zetten om het niveau te vergelijken met je directe geluid. Met de PRE GAIN uitgeschakeld, wordt het circuit volledig uit je signaalpad verwijderd.

POST GAIN Net als de PRE GAIN, geeft de POST GAIN je de mogelijkheid om een volumeniveau te selecteren, maar deze keer is het NA je effecten. In feite is het POST GAIN-circuit standaard na loop 10 gepositioneerd, MAAR je kunt de post-gainversterker daadwerkelijk na elke gewenste effectloop plaatsen. Om de Post Gain-versterker te herpositioneren, zet je hem aan terwijl je voetschakelaar 5 ingedrukt houdt, en houd je vervolgens de effectloopknop ingedrukt waarna je de versterker wilt plaatsen. Ook de VOLUME PEDAL INSERT LOOP maakt deel uit van het POST GAIN-circuit. Deze insert is een geweldige plek voor je volumepedaal, of om te gebruiken met de effectsend en -return van je versterker. Dit betekent dat je je effecten kunt aansluiten op de FX-loop van je versterker ZONDER dat je een van je G2-effectlussen hoeft op te geven. De POST GAIN-functie werkt precies hetzelfde als de PRE GAIN-functie. Druk gewoon op de POST GAIN-knop om hem in te schakelen en gebruik vervolgens de OMHOOG- en OMLAAG-pijlen om het niveau te selecteren. Om UNITY gain te vinden (waar het uitgangsniveau hetzelfde is als het ingangsniveau), houd je de PRE GAIN ON-knop 3 seconden ingedrukt en het niveau wordt automatisch ingesteld op unity.

REMOTE SWITCHES Met de G2 kun je vrijwel alles op afstand schakelen dat een vergrendelingsschakelaar gebruikt, zoals versterkerkanalen en reverb, effecten op afstand schakelen en natuurlijk onze Remote LOOPY2's. De G2 beschikt over 4 vergrendelende afstandsbedieningsschakelaars met behulp van 2 ¼" TRS-aansluitingen. Steek gewoon de ¼" TRS (TIP, RING, SLEEVE) kabels in de REMOTE SWITCHES aansluitingen op het achterpaneel van de G2 en sluit die aan op je versterker en/of apparaat dat je op afstand wilt schakelen. Zodra de verbindingen zijn gemaakt, druk je gewoon op de REMOTE SWITCH-knop(pen) op het voorpaneel van de G2 die je met je huidige preset wilt inschakelen en je bent klaar!

UITGANGEN 1&2 Als je een dual amp of stereo rig gebruikt, zul je heel blij zijn te weten dat de G2 2 onafhankelijke schakelbare uitgangen heeft. Deze uitgangen lossen alle problemen op die gepaard gaan met multi-amp rigs, voornamelijk aard-/massalussen en faseproblemen. Out2 maakt gebruik van een hoogwaardige audiotransformator en een aantal zeer speciale TGR-circuits om ervoor te zorgen dat er geen aardlussen tussen de twee versterkers ontstaan, en met behulp van de PHASE-knop kun je ervoor zorgen dat je 2 versterkers altijd IN FASE zijn. JE MOET OUT 1 AANGESLOTEN HEBBEN, omdat dit je hoofdaarde is. Je hoeft hem niet per se ingeschakeld te hebben, maar hij moet wel met een goed pad naar aarde/massa op je versterker zijn aangesloten. OUT 2 is de GEÏSOLEERDE uitgang. Deze uitgang is zwevend en zorgt ervoor dat met twee aangesloten versterkers OUT 1 je pad naar aarde/massa geeft en OUT 2 je een geïsoleerde uitgang geeft. Met de uitgangen aangesloten op je 2 versterkers druk je gewoon op de OUT1- en OUT2-knoppen en stel je de combinatie van versterkers in die je per geluid wilt hebben.

FASE De PHASE-knop draait de fase op OUT 2 om, dus ongeacht op welke twee versterkers je bent aangesloten, je kunt ervoor zorgen dat ze altijd in fase zijn. Wanneer je het in deze context over fase hebt, is het een relatieve term. Het betekent dat als je twee versterkers hebt die samenwerken, je wilt dat de luidsprekers in dezelfde richting bewegen, d.w.z. wanneer de luidspreker in de ene versterker naar voren duwt, wil je dat de luidspreker van de andere versterker hetzelfde doet. Wanneer de luidspreker van de ene versterker naar voren duwt en de luidspreker van de andere versterker terugtrekt, betekent dit dat de versterkers UIT fase zijn. Bepaalde frequenties worden geëlimineerd en kunnen de klank erg dun laten klinken. Controleren of de twee versterkers in fase zijn is eenvoudig. Zet ze gewoon op hetzelfde niveau en schakel de PHASE-knop in. Bij de ene instelling klinken ze rijk en vol, bij de andere instelling klinken ze dun. Dun is uit fase, vol is in fase.

Stompbox-modus

Een van de functies op de originele Pro14 die universeel geliefd was, was STOMP BOX MODE, die kon worden ingesteld op de bovenste of onderste rij presets. We hebben deze functie nog een stap verder gebracht met de G2, dus in plaats van dat deze functie alleen beschikbaar is op een van beide rails, kun je nu ELKE preset kiezen om in STOMP BOX MODE te staan.

Zo werkt het:

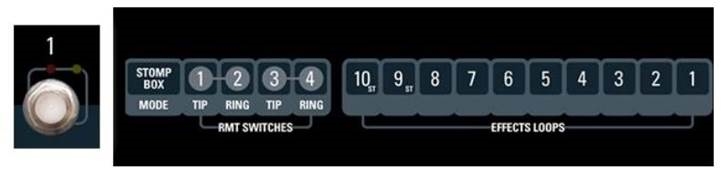

Hier is preset 1. Er branden geen lampjes, dus hij staat uit.

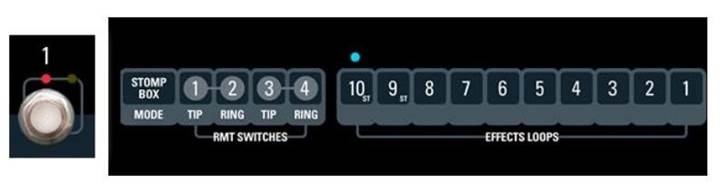

Druk op preset 1 en de rode LED gaat branden boven de voetschakelaar. Je wilt misschien dat deze preset je delay-geluid is, dat zich in loop 10 bevindt, dus druk op LOOP 10 op het EFFECTS LOOPS-paneel. Loop 10 wordt ingeschakeld, aangegeven door de blauwe LED, zodat je duidelijk kunt zien wat er is geselecteerd.

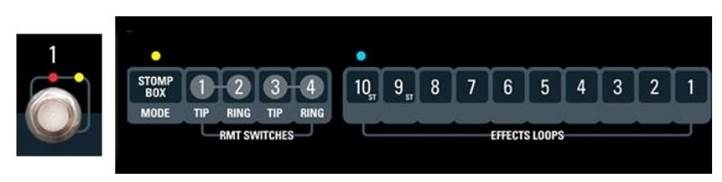

Druk nu op de STOMP BOX MODE-knop. De gele LED boven de voetschakelaar licht op en geeft aan dat preset 1 is ingesteld in STOMP BOX MODE. De gele led boven de STOMP BOX MODE licht ook op en geeft aan dat STOMP BOX is geselecteerd voor dit geluid. Deze preset is nu ingesteld in STOMP BOX MODE.

Laten we een standaard preset indrukken, nummer 2, die misschien loops 1, 3 en 8 heeft geselecteerd.

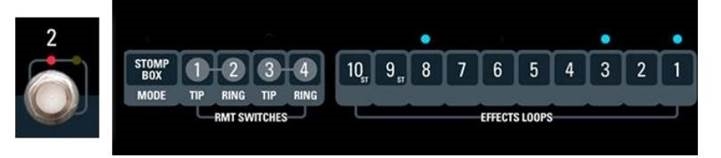

We willen de delay van loop 10 TOEVOEGEN BOVENOP dit geluid, maar willen dit geluid niet wissen. Het enige wat we hoeven te doen is preset nummer één indrukken die is ingesteld in STOMP BOX MODE

Opmerking – wanneer je naar een standaard preset gaat, hebben alle STOMP BOX MODE presets nog steeds hun gele LED branden om je te vertellen dat DEZE voetschakelaar is ingesteld in STOMP BOX MODE. Wanneer een gele.

LED brandt, betekent dit dat de preset is vergrendeld. Om een STOMP BOX MODE preset te bewerken, MOET je STOMP BOX MODE UITSCHAKELEN, vervolgens de preset bewerken en vervolgens STOMP BOX MODE weer inschakelen

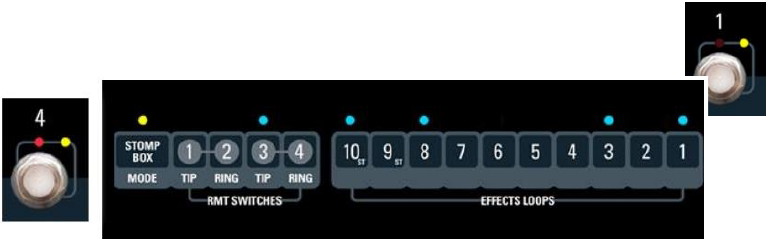

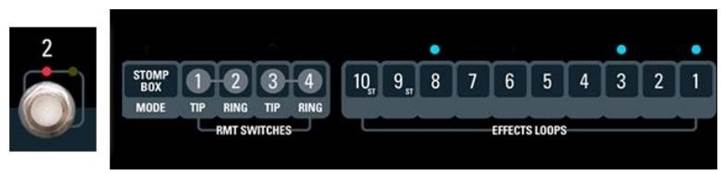

Laten we nog iets toevoegen. Laten we zeggen dat we preset 4 hebben ingesteld in STOMP BOX MODE om het kanaal van onze versterker te veranderen met behulp van een van de REMOTE SWITCHES. Schop dat in en het versterkerkanaal verandert met alle vorige selecties nog steeds geactiveerd.

We hebben hier een behoorlijk geluid opgebouwd, nu willen we gewoon terug naar een eenvoudige preset. Gemakkelijk, druk gewoon op een normale preset. Dit schakelt alle toegevoegde STOMP BOX MODE presets uit en brengt je direct terug naar een van je kerngeluiden

De Gouden Regel - Als een knop niet reageert, moet je naar het Stomp-lampje kijken. Om een patch te bewerken, moet je de stomp-modus verlaten. Verlaat de stomp-modus door op de stomp-modusknop te drukken om het gele stomplampje uit te schakelen en druk vervolgens op de voetschakelaar die je wilt bewerken. Na het bewerken kun je het stomplampje weer inschakelen.

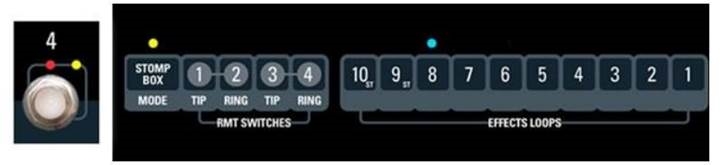

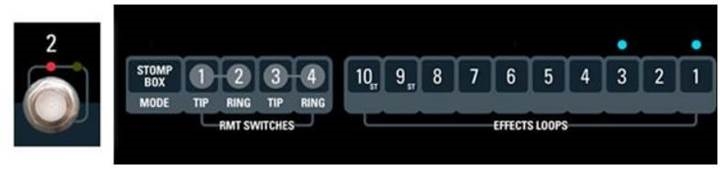

Stompbox-modus gebruiken om van een preset af te trekken

Je kunt dus zien hoe handig het is om de Stomp Box-modus te gebruiken om aan een preset toe te voegen, maar hoe zit het met de mogelijkheid om af te trekken?

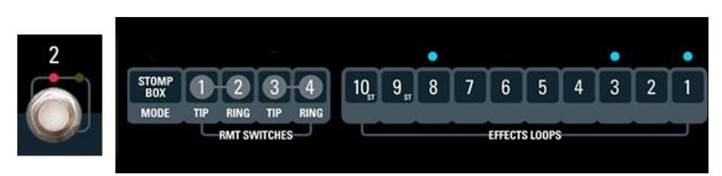

Laten we zeggen dat je een solo-preset hebt die loops 1, 3 en 8 bevat en laten we zeggen dat het effect in loop 8 een chorus is.

Je bent erg blij met dit geluid, maar het zou fijn zijn om de chorus uit deze preset te kunnen verwijderen.
Laten we de chorus instellen in loop 8 op een aparte voetschakelaar in de Stomp Box-modus, dezelfde methode als hierboven.

Nu met mijn schone chorusgeluid (preset 2) geselecteerd, voeg ik deze Stomp Box-modus toe, en raad eens? Er gebeurt niets! Dat klopt, omdat je de Chorus (loop 8) in Stomp Box-modus hebt TOEGEVOEGD, en het al een onderdeel is van de preset, maar wat nu als ik preset 4 UITSCHAKEL...

Het zal die lus van de preset AFTREKKEN.

Bank Up Engage en verborgen preset

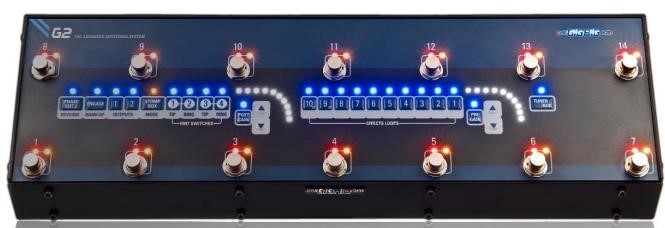

De G2 beschikt over 120 presets, verdeeld over 8 banken

Op het bovenpaneel zie je voetschakelaars 1 tot en met 14. Elk van deze kan worden ingesteld als een standaard preset OF in STOMP BOX MODE. Om toegang te krijgen tot een andere bank met presets, druk je gewoon op de ENGAGE BANK UP-knop. Je ziet de lampjes boven voetschakelaars 1~8 knipperen. 1 voetschakelaarlampje brandt constant, dit geeft aan op welke bank je je momenteel bevindt. Druk op de bank waar je naartoe wilt gaan en druk vervolgens op de preset waar je naartoe wilt gaan.

Het is natuurlijk niet altijd mogelijk om dit midden in een nummer te doen, dus we hebben een BANK UP ENGAGE REMOTE op het achterpaneel van de G2 geplaatst. Gebruik onze BANK MANAGER of een MOMENTARY voetschakelaar hier om toegang te krijgen tot de andere banken met presets.

We verkopen nu onze eigen G2 BANK MANAGER switch die beschikbaar is op TheGigRig.com

Verborgen preset Alle banken van de G2 kunnen een verborgen preset bevatten. Om deze functie in te schakelen, zet je de G2 aan terwijl je voetschakelaar 14 ingedrukt houdt (herhaal dit om de functie weer uit te schakelen). Let op: je kunt de verborgen preset PER BANK in- en uitschakelen. Om toegang te krijgen tot de VERBORGEN PRESET, hoef je alleen maar een geselecteerde standaard preset een tweede keer in te drukken. Je weet dat je in de verborgen preset zit, omdat het TheGigRig-logo blauw oplicht

Post-gainfuncties

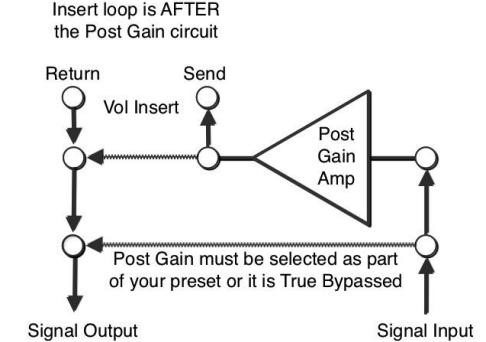

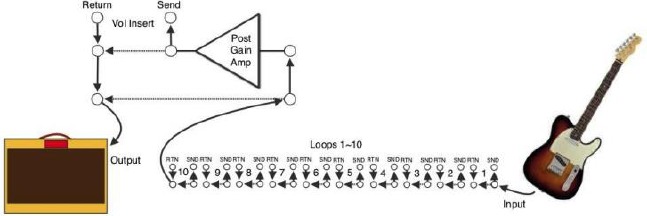

Insert Loop De Volume Insert Loop is verbonden met het Post Gain-circuit en wordt ingeschakeld wanneer je de Post Gain-versterker activeert. Zonder dat er iets is aangesloten op de Insert Loop, zal de Post Gain je signaal gewoon versterken bij de uitgang, maar wanneer je verbinding maakt met de Volume Insert, wordt het signaal van de Post Gain naar de Insert geleid. Dit geeft je een aantal fantastische opties.

1. Gebruik elk volumepedaal, passief of actief, zonder toonverlies. Stel eenvoudig het maximale niveau in met behulp van de post-gainknoppen op het voorpaneel en het lage impedantie Post Gain-circuit zal het volumepedaal aansturen.

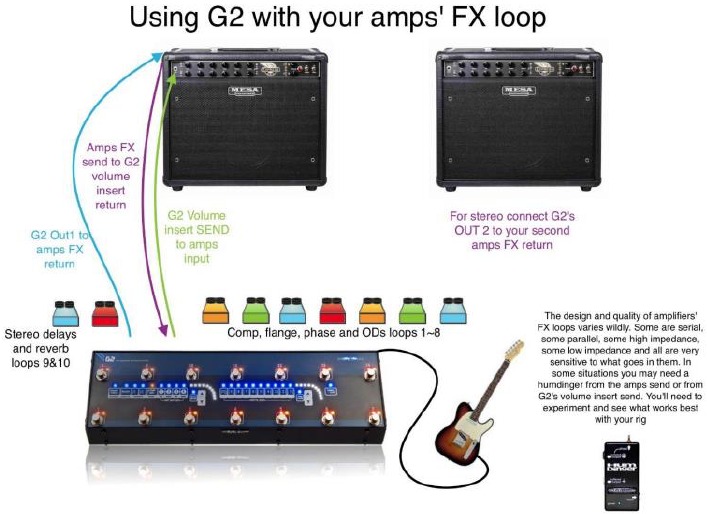

2. Gebruik de Insert om verbinding te maken met de FX Loop van je versterkers. Dit maakt het gebruik van de effectloop van je versterkers zo eenvoudig, en je hoeft er geen loop in de G2 voor op te geven. En omdat deze loop verplaatsbaar is, kun je deze insert na ELKE G2-effectloop plaatsen die je wilt.

Verplaatsbare insert

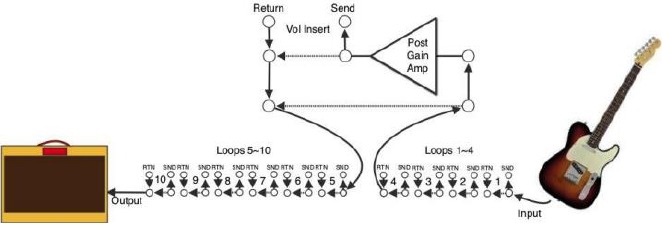

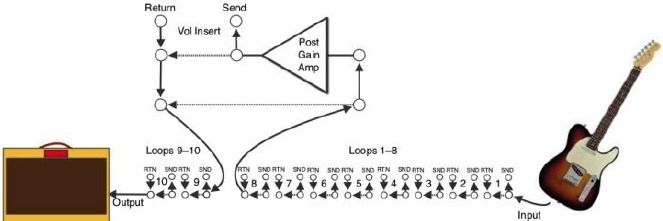

Je kunt de insert na ELKE gewenste effectloop plaatsen met behulp van SF5. Niet alleen dat, maar je kunt die positie voor elke bank van 8 presets wijzigen. Als je je volumepedaal na je Overdrives wilt hebben, plaats je de insert NA je OD's. Wil je je delaypedaal in de FX-loop van je versterker? Plaats de insert dan voor je delaypedaal.

Zo werkt het
Je G2 wordt geleverd met POST GAIN na loop 10, maar als je hem na loop 8 plaatst, ziet het er zo uit.

Dit is een geweldige positie om de Post Gain-versterker te hebben als je stereo-effecten gebruikt, omdat de versterker de ingang van de stereo-effecten zal aansturen, zodat elke gainverandering op beide stereo-uitgangen zal plaatsvinden. Om de positie van het Post Gain-circuit te wijzigen, houd je voetschakelaar 5 ingedrukt en druk je op de PHASE-knop. De effectloopknoppen knipperen nu. Houd de effectloopknop ingedrukt waarna je je Post Gain/Volume Insert wilt plaatsen. De lampjes zullen rouleren en je bent klaar. Als ik op effectloopknop 4 druk, bevindt het post-gaincircuit zich tussen loops 4&5.

Vergeet niet dat de Post Gain moet zijn INGESCHAKELD om de insertloop te gebruiken.

Post Gain na loop 10

Delay Trails

Een andere geweldige functie van de G2 is de mogelijkheid om uw delay te laten 'overvloeien' in de volgende preset met behulp van een ingebouwde mixer in combinatie met onze Post Gain-versterker. U kunt uw delay in lus 9 of 10 hebben.

Er zijn 3 eenvoudige stappen om dit in te stellen. Eerst moet u de Post Gain-versterker NA lus 10 verplaatsen door voetschakelaar 5 ingedrukt te houden en vervolgens op PHASE (FASE) te drukken. U ziet de Effects Loop-lampjes knipperen. Druk nu op de effectlus 10.

U kunt trails hebben op lussen 9 en 10, wat geweldig is als u reverb en delay gebruikt. Om trails te kiezen op lus 9, houdt u gewoon voetschakelaar 9 ingedrukt en drukt u op de PHASE (FASE)-knop. Herhaal dit met voetschakelaar 10 om trails in te schakelen voor voetschakelaar 10. Door voetschakelaar 11 ingedrukt te houden en op de PHASE (FASE)-knop te drukken, worden alle verbindingen met de mixer gewist.

Uw trails-functie is nu AAN. Om een geluid met trails in te stellen, moet u de Post Gain-versterker geselecteerd hebben in het geluid waar u trails wilt. Kies bijvoorbeeld een geluid dat uw delay gebruikt en ga vervolgens naar een geluid waar de Post Gain is geselecteerd, en u hoort de echo trail over het nieuwe geluid. Als u naar een geluid gaat ZONDER de Post Gain geselecteerd, heeft het geluid geen trails. Op deze manier kunt u kiezen welke geluiden trails hebben en welke niet.

Trails werken door gebruik te maken van de ingebouwde mixer van de G2. Als u van een preset met lus 9 of 10 naar een preset gaat die dat niet doet, wordt de uitvoer van de spill over-lussen verbonden met de ene kant van de mixer, terwijl het gitaarsignaal met de andere kant is verbonden.

G2 Midi

De G2 heeft zowel Midi in- als Midi uit-functionaliteit. Midi uit kan alle externe MIDI-apparatuur besturen, inclusief versterkers en pedalen enz. Met de MIDI IN kunt u uw G2 extern bedienen vanaf elk apparaat dat MIDI Program Patch Change-berichten verzendt.

Het besturen van uw externe MIDI-apparaat met de G2 is vaak zo eenvoudig als het aansluiten van een MIDI-kabel van de MIDI OUT van de G2 op de MIDI IN van uw externe apparaat. De G2 verzendt automatisch een Midi Program Patch Change Message (PCM)-signaal elke keer dat u op een voetschakelaar drukt; de standaardinstelling is Midi-kanaal 1, maar u kunt het MIDI-kanaal per preset wijzigen. U kunt het program patch change-bericht zelfs op maximaal 3 afzonderlijke MIDI-kanalen per preset verzenden.

Of, indien nodig, kunt u de MIDI per preset uitschakelen. We hebben tien midi-kanalen toegevoegd, dus als u niet wilt dat een voetschakelaar midi verzendt op CH1, kunt u overschakelen naar een van de tien midi-kanalen CH1 tot CH10.

Midi Out

De G2 verzendt standaard patch change-berichten (PCM) per preset. De standaardinstelling voert deze berichten uit op Midi Ch1, maar u kunt dit instellen op elk gewenst kanaal van 1 tot 10, tot maximaal drie afzonderlijke kanalen per preset.

Program change 1 wordt verzonden vanaf voetschakelaar 1 en program change 2 voor voetschakelaar 2, enzovoort tot voetschakelaar 14. Program change 15 wordt verzonden als u de verborgen preset gebruikt.

Wanneer u naar een andere bank op de G2 gaat, komt het uitgevoerde Program Change-bericht overeen met de preset op die bank. We hebben hieronder een gedetailleerde tabel opgenomen, zodat u precies kunt zien welk Program Patch Change-bericht voor elke preset wordt verzonden.

De MIDI-kanalen wijzigen

Als u wilt dat uw G2 de program change-code op een ander kanaal verzendt, houdt u voetschakelaar 7 ingedrukt en drukt u op de PHASE (FASE)-knop, waarna u toegang krijgt tot het midi-kanaalinstellingssysteem. U hebt een keuze uit 10 kanalen voor elke voetschakelaar.

Dit is hoe het werkt: houd 7 ingedrukt en druk op de PHASE BUTTON (FASE-KNOP) en u gaat naar de Midi-setupmodus. U kunt op elk moment afsluiten door gewoon de stroom uit te schakelen.

In deze modus knipperen alle voetschakelaars snel; u kunt nu op een voetschakelaar drukken; uw G2 laat u vervolgens zien op welke midi-kanalen uw program change-opdrachten worden verzonden via de effectluslampjes. In deze modus verzendt uw G2 ook de midi naar de pedalen en versterkers; dit is zodat u kunt controleren of de midi precies doet wat u verwacht terwijl u zich nog in de midi-setupmodus bevindt.

U kunt tussen voetschakelaars springen en precies zien wat er gebeurt wanneer op elke voetschakelaar wordt gedrukt.

De effectluslampjes laten u de midi-kanalen zien waarnaar de program change-codes zijn verzonden. Een of maximaal drie lampjes branden. Voetschakelaar 4 kan bijvoorbeeld blauwe lampjes 1, 3 en 4 weergeven; dit betekent dat program change-code 4 wordt verzonden op Midi CH1, CH3 en CH4. Uw G2 verzendt deze codes ook in de volgorde waarin ze zijn ingevoerd toen u ze voor het eerst instelde.

Als u een voetschakelaar midi wilt bewerken, drukt u gewoon op de effectlus-knoppen die overeenkomen met de kanalen waarop u de programmacode wilt verzenden. Dit overschrijft de drie bestaande kanaalnummers en verlaat vervolgens de voetschakelaar-midi-modus. U kunt vervolgens nogmaals op de voetschakelaar drukken om de nieuwe midi-opdrachten te testen als u er zeker van bent dat u door kunt gaan naar de volgende voetschakelaar.

De preset zoekt naar 3 selecties. U kunt een enkel MIDI-kanaal selecteren, maar u moet die knop 3 keer indrukken. Als u bijvoorbeeld naar preset nummer 10 gaat en u wilt verzenden op MIDI-kanaal 1, moet u effectlus 1 drie keer indrukken. Als u wilt dat de uitvoer op MIDI-kanalen 1 en 2 wordt uitgevoerd, drukt u op lus 1 en vervolgens twee keer op lus 2. Als u wilt verzenden op MIDI-kanalen 4, 8 en 10, drukt u op lus 4, 8 en 10. Zodra de drie keer drukken zijn ontvangen, wordt u automatisch gevraagd de volgende preset te selecteren.

Om naar een andere bank te gaan en de MIDI-uitgang op een preset te bewerken, drukt u eenvoudig op de BANK UP (BANK OMHOOG)-knop, selecteert u de bank waarnaar u wilt gaan, selecteert u de preset en bewerkt u de MIDI op dezelfde manier.

Uw G2 onthoudt deze instellingen; dus het lezen, programmeren en experimenteren met midi is heel eenvoudig; u hoeft de midi-setupmodus niet te verlaten om de instellingen te testen.

Vergeet niet dat u altijd drie keer op de blauwe luslichtknoppen moet drukken voordat u een andere voetschakelaar of functie kunt instellen. Of iets anders kunt doen.

Geen Midi verzenden

Wanneer u uw preset bewerkt, zult u merken dat het lampje van de externe schakelaar 1 brandt. Dit betekent dat MIDI-berichten zijn ingeschakeld. Als u MIDI volledig wilt uitschakelen voor die preset, selecteert u eenvoudig externe schakelaar 2 voordat u naar een andere preset gaat of de MIDI-setup verlaat door op de PHASE (FASE)-knop te drukken.

Voorbeeld, tips en trucs

Stel uw pedalenbord in en verbind de midi-uitgang van de G2 met bijvoorbeeld twee verschillende pedalen en een midi-gestuurde versterker. Laten we de versterker instellen op midi program change ch1 op voetschakelaar 3 en de twee pedalen respectievelijk op ch2 en ch3; ook op voetschakelaar 3. U kunt dit doen door de midi-uitgangsinstelling op voetschakelaar 7 te openen. (Zie speciale functie 7 voor midi-uitgang). De midi-ingang van uw versterker moet worden ingesteld op ontvangst op ch1 en de midi-ingang op de voetschakelaars moet worden ingesteld op ch2 en ch3, zoals u zou verwachten.

Wanneer u op voetschakelaar 3 op uw G2 drukt, ziet u dat uw versterker en de twee pedalen direct veranderen. U kunt deze instelling nu voor alle andere presets doen of wachten tot later wanneer u dit voorbeeld hebt voltooid.

Tip. U kunt meer dan één pedaal op elk midi-kanaal hebben; onthoud dat met de G2 de ongebruikte effecten zich buiten het signaalpad bevinden en het dus niet uitmaakt hoe ze zijn ingesteld totdat ze zijn geselecteerd.

Tip. U moet de midi-mapping op elk van uw midi-pedalen en midi-versterkers uitvoeren. Zie hun respectieve handleidingen voor individuele midi-in-instructies.

Tip. Met de midi-instelling op functie 7 (voetschakelaar 7) kunt u midi verzenden terwijl u zich nog in de setupmodus bevindt; dit is zodat u midi kunt verzenden naar apparaten die midi-opdrachten kunnen leren en associëren met presetfuncties.

Midi gebruiken met de StompBox-modus

Een van de geweldige dingen van het gebruik van Midi met onze StompBox-modus is dat u deze kunt instellen om voor elke situatie te werken.

Voorbeeld 1. Ik heb een Midi-gestuurd delay- en reverbpedaal en ik wil twee stompbox-presets hebben die twee verschillende delays inschakelen bovenop elk ander geluid dat ik heb.

Stel eerst het Midi IN-kanaal op het pedaal in zodat het zijn eigen kanaal heeft, laten we kanaal 2 gebruiken. Nu gaan we naar SF7 Midi-setupmodus, selecteren we de presets die we willen gebruiken als stompbox-moduspresets voor onze twee delaygeluiden en zorgen we ervoor dat ze zijn ingesteld op Midi-kanaal 2 en alleen Midi-kanaal 2 door de instructies in het bovenstaande hoofdstuk te volgen. Verlaat de SF7 Midi-setupmodus door op de PHASE (FASE)-knop te drukken. Druk nu op de G2-voetschakelaars die u wilt instellen voor uw eerste delay, vergeet niet ervoor te zorgen dat u ook de delay-effectlus hebt geselecteerd. U ziet de delay-preset veranderen op het pedaal. Programmeer nu de overeenkomstige geluiden die u op het pedaal wilt. Wanneer u tevreden bent, drukt u gewoon op de StompBox-modusknop en u hebt nu direct toegang tot die opgeslagen delay-presets en kunt u ze bovenop elke andere preset gooien. U kunt die delay- en reverbpedalen nog steeds gebruiken als onderdeel van een preset, u hoeft er alleen maar voor te zorgen dat die preset ook Midi-kanaal 2 bevat, evenals het kanaal op elk ander Midi-apparaat dat u wilt opnemen.

Voorbeeld 2. StompBox-modus gebruiken met niet-Midi-pedalen.

Het enige dat u hoeft te onthouden, is de Midi UIT te schakelen op elke StompBox-moduspreset die geen midi-apparaat bevat. (Zie Speciale functie 7 voor details) Als u dat niet doet, verzendt de G2 nog steeds een PCM-bericht, dus terwijl u misschien een phaser probeert toe te voegen, wordt het Midi-signaal nog steeds naar het Midi-apparaat verzonden.

CC-berichten voor Tap Tempo

De G2 kan een midi-control message verzenden als een tap tempo midi-uitgang.

Deze functie is ontworpen om te werken op voetschakelaar 7.

In plaats van slechts één keer een program change-bericht te verzenden, kan voetschakelaar 7 worden ingesteld om een CC-bericht te verzenden in de tijd met elke tik op de schakelaar.

Een CC-bericht wordt in de tijd met uw voetschakelaarpers naar de midi-uitgang verzonden. In de single modus en bij elke pers in de stompmodus)

Deze tap tempo-uitgang kan in alle acht banken afzonderlijk worden in- of uitgeschakeld.

Om de CC tap tempo-uitgang te activeren, gaat u naar SF3 (dit is Special Function Footswitch 3, dus houd voetschakelaar 3 ingedrukt en druk vervolgens op de PHASE (FASE)-knop). Druk op loop1 op 'aan' of een van de andere lussen, om de G2 te vertellen welke CC-berichten moeten worden verzonden. Zie hieronder.

Hier is een lijst met de pedalen die tot nu toe worden ondersteund:

1. Strymon TimeLine/Eventide H9/Source Audio Nemesis/Chase Bliss Audio Tonal Recall - #cc 93 (elke waarde) CH2
2. Eventide TimeFactor - #cc 80 (waarde 127) CH2 3 DD500 - #cc 84 (elke waarde) CH2

4. Moog analog/supa delay #cc 114 (elke waarde) CH2
5. H9 - wijs #cc 93 toe aan tap tempo CH2
6. Line 6 M series #cc 64 CH2
7. Pigtronix Echolution Tap Tempo - #25
8. GERESERVEERD

Terwijl u in SF3 bent, kunt u de lusknoppen gebruiken om het vereiste pedaal uit de bovenstaande lijst te selecteren. U kunt ook de ENGAGE (INSPANNEN)-knop gebruiken om de CC-berichten in andere banken in te stellen. Druk zoals gewoonlijk op Phase (Fase) om te ontsnappen.

Wanneer op voetschakelaar 7 wordt gedrukt, knippert het lampje als een CC-bericht is ingesteld op 'aan' in de huidige banken.

Om aan te geven dat deze modus is geactiveerd, knippert voetschakelaar 7 met 100 slagen per minuut, maar houd er rekening mee dat de snelheid van de knipperende led niet verandert in relatie tot het ingevoerde tempo.

In combinatie met de CC-berichten kunt u maximaal drie program changes verzenden telkens wanneer u op voetschakelaar 7 stampt. Dit wordt bereikt door de stompmodus te selecteren en maximaal drie midi-uitgangen te selecteren met behulp van SF7.

Als u alleen het CC-bericht wilt en niets anders, schakelt u stomp in en schakelt u met behulp van SF7 (zie Speciale functies) de MIDI uit op voetschakelaar 7. U kunt de MIDI natuurlijk aan laten staan en ook een PCM-bericht verzenden om een specifieke delay-preset in te schakelen, tegelijkertijd met het verzenden van tap tempo-informatie.

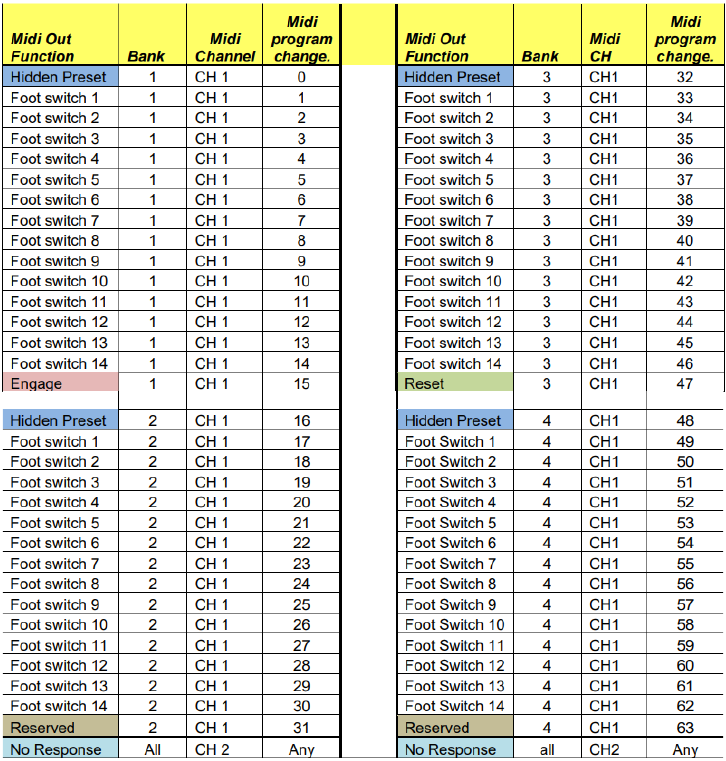

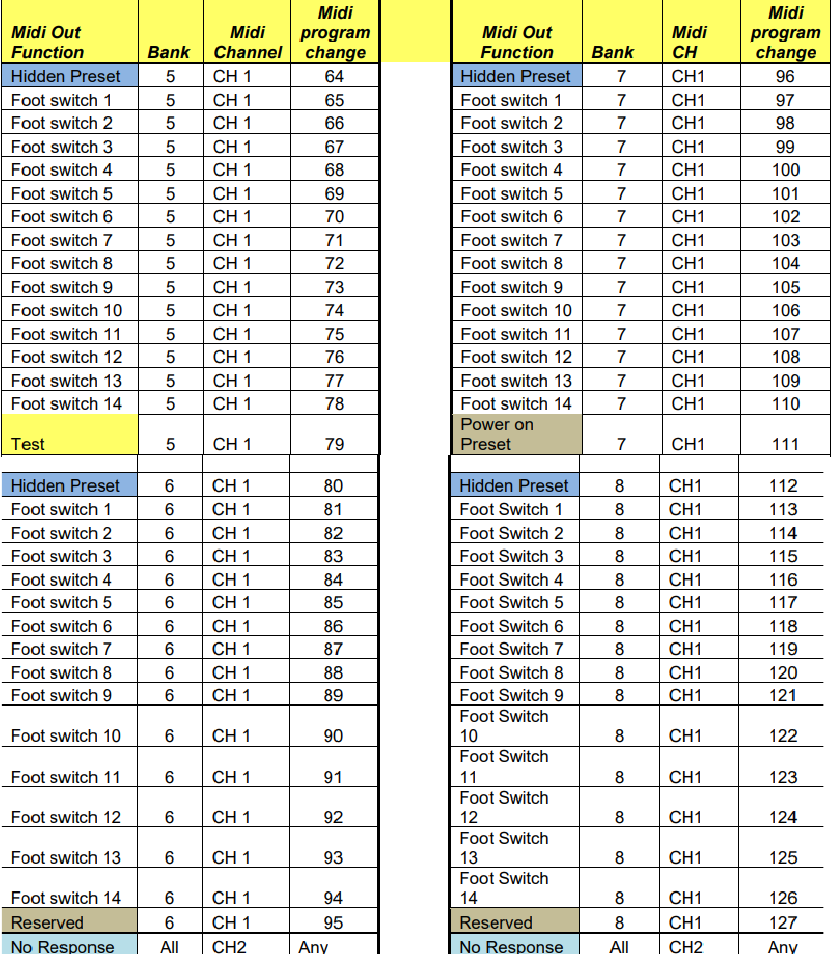

MIDI-TABELLEN

Midi In

Midi-in-signalen komen overeen met de bovenstaande MIDI program change-nummers, zodat als de G2 een program patch change-bericht nummer 8 ontvangt op kanaal 1, deze preset 8 bank 1 zal oproepen. Als het patch change 114 ontvangt, zal het preset 2 op bank 8 oproepen. U kunt de voetschakelaars tegelijkertijd ook zelf indrukken, niets is vergrendeld of opgeschort.

Gefilterde Midi Through
Het Midi-in-signaal kan worden doorgegeven aan de Midi-uitgang van uw G2; er worden echter alleen program changes doorgegeven aan de Midi-uitgang, alle andere Midi-berichten worden eruit gefilterd. Midi through kan worden uitgeschakeld, bijvoorbeeld bij het aansluiten van twee G2-apparaten. De G2 kan Midi op CH1 opnemen en worden geprogrammeerd met voetschakelaar 7 om dezelfde program change op een van de 10 Midi-kanalen te verzenden. Indien nodig kan elke voetschakelaar worden geprogrammeerd om zijn midi op drie afzonderlijke kanalen te verzenden.

Andere interessante MIDI-functies
We hebben Midi in CH2 ingesteld als een niet-reagerend kanaal. U zult zien dat uw G2 het midi-woord heeft ontvangen; uw G2 is echter geprogrammeerd om alle Midi-invoeropdrachten op dit kanaal te negeren.

Gefilterde MIDI Through
Midi-in-signaal wordt doorgegeven aan de Midi-uitgang van uw G2; er worden echter alleen program changes doorgegeven aan de Midi-uitgang, alle andere Midi-berichten worden gefilterd. Deze gefilterde Midi through kan worden uitgeschakeld, bijvoorbeeld bij het aansluiten van twee G2-apparaten. Raadpleeg de speciale functies om Midi through uit te schakelen.

Resetten met behulp van MIDI
Elke program change die naar uw G2 wordt verzonden op Midi CH4 zal een zachte reset initiëren. Dit is precies hetzelfde als het uitschakelen van de stroom en vervolgens weer inschakelen. Uw G2 knippert en gaat vervolgens naar bypass.

G2 Speciale functies

U kunt de manier waarop uw G2 functioneert permanent wijzigen met behulp van de Speciale functies of het SF-menu hieronder. Speciale functies zijn eenvoudige aan/uit-instellingen die u kunt wijzigen door de juiste voetschakelaar ingedrukt te houden en op de PHASE (FASE)-knop op de G2 te drukken. Deze instellingen worden onthouden, zelfs wanneer u de stroom van uw G2 verwijdert.

Hier is een lijst met speciale functies, verdere details van deze speciale functies zijn te vinden in deze handleiding.

Continue lichtshow. Knoppen vergrendeld voor beveiliging.

Fabrieksreset. Houd 2 ingedrukt en druk op PHASE (FASE), houd vervolgens 3 ingedrukt. Alle gebruikersinstellingen gaan verloren. Wees voorzichtig!

Mono/Stereo-modus en ingangsbuffer. 1=mono, 2=stereo op lus 9 en 10. Aux = ingangsbuffer.

Fasemodus. (Globaal of Patch) schakelen. Onthouden

Volume Insert Point. Selecteer post amp/mixer/vol insert locatie & software versie #

Testmodus. Testmodus alle lampjes en relais aan. (0,5A stroom). SF7- Midi-modus. In de Midi-modus kunt u maximaal 3 Midi-kanaalverzendingen instellen op elke voetschakelaar. RMT SW 1=Midi AAN, 2=Midi UIT

Mixermodus. Schakelt 9 rechts Rtn om te mixen met uit-amp (mixer input) Onthouden

Trails Loop 9. Schakelt 9 links om te mixen met uit-amp (trails) Onthouden

Trails Loop 10. Schakelt 10 links om te mixen met uit-amp (trails) Onthouden

Mixer Rest. Mixer ingang trails en midi through. (Er worden geen andere instellingen gewijzigd.)

Midi Thru AAN. Schakel midi through in. voor midi-bediening van pedalen enz.

Midi Thru UIT. Schakel midi through uit. Voor gebruik met twee apparaten.

Verborgen Preset-modus. Schakelt tweede druk bypass in op alle voetschakelaars

Speciale functies in detail

SF1 - Continue lichtshow.

Alle schakelaars zijn gedeactiveerd totdat de stroom wordt verwijderd en opnieuw wordt toegepast.

SF2 - Fabrieksinstellingen herstellen. WAARSCHUWING u bent nu een modus ingegaan waarin u al uw patchinstellingen kunt verliezen! Het is nog niet te laat; als u echter 2 ingedrukt houdt bij het inschakelen, houdt u voetschakelaar 3 drie seconden ingedrukt, gaan al uw gebruikersinstellingen verloren en wordt uw G2 volledig teruggezet naar de fabrieksinstellingen. Als u deze modus activeert, knippert het TheGigRig-logo continu. Als u op dit punt de stroom verwijdert, verlaat u deze modus en gaat er niets verloren.

SF3 - Stereo- of dubbele monofunctie en inputbuffer. De buitenste lampjes 1 en 2 knipperen. Kies 1 voor een dubbele monofunctie of 2 voor een stereofunctie. Ingesteld op Dubbel Mono zorgt dit ervoor dat beide lussen 9 en 10 door de POST GAIN-versterker gaan en vervolgens naar beide uitgangen. In STEREO-functie ontvangt bij gebruik van lussen 9 en 10 alleen OUTPUT 1 de POST GAIN-versterker. De fabrieksinstelling is stereo.

Inputbuffer

Met deze functie kunt u een inputbuffer inschakelen die zich bevindt bij de ingang van de G2, direct na de gitaaringang. Ideaal als u wilt dat al uw pedalen een ingang met lage impedantie zien of als u de FX Loop van uw versterkers aansluit op de G2. Deze buffer is programmeerbaar PER BANK, dus als u hem voor alle presets wilt inschakelen, moet u dit proces op alle banken herhalen. In SF3 drukt u eenvoudigweg op de AUX/TUNER OUT-knop. U weet of de buffer is ingeschakeld omdat het TheGigRIg-logo een blauw licht in het midden heeft. De inputbuffer is ingeschakeld voor BANK 8 in de fabrieksinstellingen, dus als u de buffer wilt proberen, stelt u uw preset in BANK 8 in. U kunt de buffer in BANK 8 uiteraard uitschakelen door het SF3-proces in BANK 8 te herhalen en op de AUX/TUNER-knop te drukken.

SF4 - Fasemodus. (Globaal of Patch) hiermee schakelt u de manier waarop de faseschakelaar werkt.

In de globale modus keert de faseschakelaar de fase van uitgang 2 om ten opzichte van uitgang 1, ongeacht welke patch u hebt geselecteerd of of Engage is geselecteerd (ideaal als u een systeem met twee versterkers hebt).

In de meer complexe Patch-modus kan de relatieve fase van uitgang 2 worden geselecteerd voor elk van de 28 patches, wat ideaal is als u lussen hebt met niet-echte fasepedalen. Houd voetschakelaar 4 opnieuw ingedrukt bij het inschakelen om terug te schakelen naar de Global Phase-modus.

Deze instellingen worden onthouden door uw G2; hij onthoudt alles wat u hebt ingesteld.

U kunt zelfs naar de globale modus gaan zonder uw patchmodusinstellingen te verliezen.

SF5 - Volume Insert Position. Dit is hoe u de locatie kiest van de uitgangsversterker-volumepedaalinzet en de mixeringang (de standaardlocatie is na lus 10). Let op: deze insert is gebufferd en kan worden gebruikt voor elk type pedaal of versterkerlus.

Wanneer voetschakelaar vijf wordt ingedrukt en de stroom wordt ingeschakeld, knipperen alle blauwe luslampjes aan en uit. Houd eenvoudigweg de luskop ingedrukt waar u de versterker en de lus send/return wilt laten volgen. De G2 keert dan terug naar de normale modus.

Als u de uitgangsversterker als mixer gebruikt; de mixeringang (standaard 9 rechts) wordt ook ingevoegd tussen de gespecificeerde lussen

Uw G2 onthoudt deze versterkerpositie-instelling, zelfs wanneer deze is uitgeschakeld.

SF6 - Test Mode. Alle lampen, alle relais en alle circuits worden ingeschakeld. De G2 zou dan de maximale stroom van de voeding moeten afnemen, wat ongeveer 500 mA is. Dit is een goede test en wordt sterk aanbevolen als u niet TheGigRig Generator gebruikt om het pedalenbord van stroom te voorzien. Dimmen of resetten zouden duidelijke tekenen zijn van een zwakke, ongeschikte voeding.

SF7 - Midi Setup. Dit activeert een Midi-instellingsmodus, zodat elke voetschakelaar zijn program change-code kan verzenden op elk van de tien beschikbare Midi-kanalen.

U kunt Midi op elke voetschakelaar instellen om zijn voetschakelaarprogrammanummer te verzenden op maximaal drie afzonderlijke kanalen om aparte pedalen of versterkers enz. te bedienen. Zie het gedeelte MIDI voor meer informatie.

SF8 - Mono/Stereo - Hiermee schakelt u de functie van de stereo RECHTER ingang op lus 9. Deze speciale functie verandert deze ingang van een conventionele stereo-return in een gitaaringang die een andere gitaar of pedaal met de out-amp mixt. Deze functie wordt onthouden door uw G2.

Deze mixeringang is alleen actief wanneer de uitgangsversterker is geselecteerd; hij kan worden gebruikt om andere gitaren, drummachines of pedalen in uw systeem te mixen. (Hoogwaardige geluidsarme mixer)

SF9 - Lus 9 Trails/Spillover. Lus 9 trails (delay spillover) aan/uit. Hiermee schakelt u de functie van de stereo LINKER ingang op lus 9. Deze speciale functie verandert deze ingang van een conventionele stereo-return in mix stereo-trails in de out-amp. Deze functie wordt onthouden door uw G2 totdat u weer inschakelt en voetschakelaar 9 ingedrukt houdt.

Opmerking: om trails te gebruiken, moet de uitgangsversterker in uw signaalpad zijn geselecteerd.

SF10 - Lus 10 Trails/Spillover. Lus 10 Trails (delay spillover) aan/uit. Hiermee schakelt u de functie van de stereo LINKER ingang op lus 10. Deze speciale functie verandert deze ingang van een conventionele stereo-return in mix stereo-trails in de out-amp. Deze functie wordt onthouden door uw G2 totdat u weer inschakelt en voetschakelaar 10 ingedrukt houdt.

Opmerking: om trails te gebruiken, moet de uitgangsversterker in uw signaalpad zijn geselecteerd, EN deze moet NA de delay-lus worden geplaatst, dus na 9 of 10. Om dit te doen, schakelt u in terwijl u voetschakelaar 5 ingedrukt houdt en drukt u vervolgens op 9 of 10 om de uitgangsversterker te verplaatsen.

SF11 - Mixer Reset. Hiermee worden de Mixer- en Trails-functies op lussen 9 en 10 uitgeschakeld. Het schakelt alle mix-ingangen en trails-functies uit naar de oorspronkelijke fabrieksinstellingen. Er worden geen andere instellingen of patchparameters gewijzigd of verloren.

SF12 - Midi Thru ON. Deze functie schakelt midi 'through' IN.

SF13 - Midi Thru OFF. Deze functie schakelt midi through uit voor gebruik met twee eenheden. In de standaardmodus activeert een midi-in-signaal een voetschakelaar en vervolgens verzendt de voetschakelaar zijn program change-opdracht naar de midi-uitgang.

In sommige configuraties wanneer twee G2-systemen zijn aangesloten, moet midi through worden uitgeschakeld.

Opmerking: deze midi through is gefilterd; alleen program changes van de voetschakelaar gaan door naar de midi-uitgang. In deze modus verzendt het indrukken van een voetschakelaar met uw voet nog steeds een midi-uitgang.

SF14 - Verborgen Preset Mode - schakelt tweede keer indrukken bypass in op alle voetschakelaars. Deze functie is programmeerbaar PER BANK, dus u kunt beslissen of u de verborgen preset actief wilt hebben op alle banken of slechts een select aantal.

Software

G2 gebruikt TheGigRig geavanceerde pedalenbordbesturingssysteem, PBOSXX1, dat elke keer dat een knop wordt ingedrukt op elk van de 120 presets onthoudt. Het onthoudt ook elke pre-gain- en post-gain-volume-instelling voor alle 120 van deze presets en nog veel meer.

Om ervoor te zorgen dat u geen fouten kunt maken, slaat het ook al uw instellingen meer dan 40 jaar op, zelfs als de stroom is uitgeschakeld!

Ontworpen met dezelfde technieken als vliegtuigsoftware, voor vriesvrije betrouwbare werking, zorgt het ervoor dat u uw instellingen niet verliest. Zelfs als de stroom verloren gaat tijdens het wijzigen van een patch, onthoudt het uw laatste actie.

Het bewaakt ook uw instellingen en als u iets probeert te doen dat verwarrend of gewoon verkeerd zou zijn, laat het u niet verder gaan.

Ontworpen voor eenvoud aan de oppervlakte en complexe functies eronder; alles wat u nodig hebt, zijn een paar feiten en u bent klaar om te gaan.

Opmerking: u hoeft niet naar een opslagknop te zoeken - die is er niet. Alles wordt opgeslagen terwijl u bezig bent.

Als een knop niet reageert, moet u naar het Stomp Light kijken. Om een patch te bewerken, moet u de stomp-modus verlaten. Verlaat de stomp-modus door het gele stomp-lampje uit te schakelen en druk vervolgens op de voetschakelaar die u wilt bewerken. Na het bewerken kunt u het stomp-lampje weer inschakelen.

Fabrieksherstel

Uw G2 kan op elk moment worden teruggezet naar de fabrieksinstellingen. Alle herinneringen en dus al uw patchinstellingen gaan verloren. Door de onderstaande instructies te volgen, worden al uw patch- en volume-instellingen volledig verwijderd uit alle hoeken van het G2-geheugen.

DEZE PROCEDURE WIST ALLE OPGESLAGEN INSTELLINGEN!

Om de G2 te wissen en de unit terug te zetten naar de fabrieksinstellingen, verwijdert u de stroom en houdt u voetschakelaar 2 ingedrukt terwijl u de stroom weer aansluit. De G2 wordt niet zoals normaal ingeschakeld, maar knippert in plaats daarvan het TheGigRig-logo. U kunt nog steeds van gedachten veranderen en deze totale reset afbreken door de stekker weer te verwijderen; als u er echter absoluut zeker van bent dat u al uw instellingen wilt verliezen en de unit wilt terugzetten naar de fabrieksinstellingen, houdt u, terwijl het logo knippert, voetschakelaar 3 ingedrukt. Uw G2 knippert en gaat naar bypass; alle herinneringen zijn nu herschreven. Verwijder en breng de stroom opnieuw aan als een laatste procedure.

Alle instellingen zijn nu verloren gegaan en uw G2 is precies hetzelfde als de dag dat hij onze fabriek verliet

The GigRig Passive True Bypass Matrix

De kern van G2 is TheGigRig Passive True Bypass Matrix. Dit is een revolutionaire nieuwe technologie voor pedalenbordbesturing en tilt de True Bypass-aanpak naar een geheel nieuw niveau.

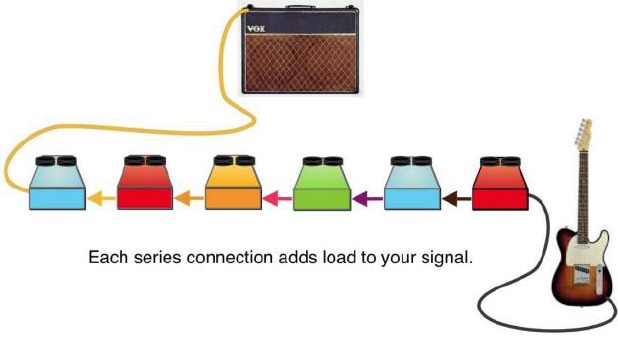

1. Bij een standaard pedalenbord worden de pedalen een voor een achter elkaar geplaatst, met patchkabels aan elkaar geketend. Elk pedaal en elke patchkabel voegt een kleine hoeveelheid belasting toe aan het signaal. Tegen de tijd dat het signaal uw versterker bereikt, kan het enorm verschillen van wat er daadwerkelijk uit uw gitaar komt.

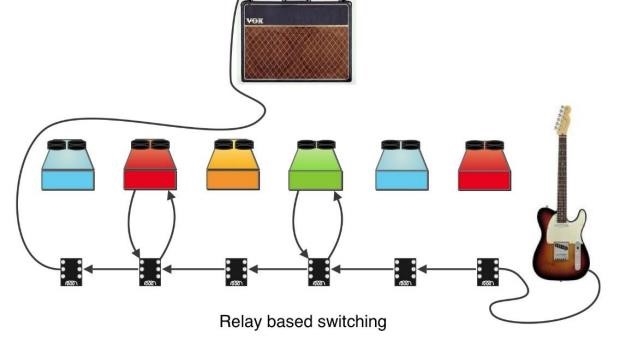

2. Bij relaisgebaseerde systemen omzeilen de relais het pedaal en de patchkabels, waardoor de belasting wordt verminderd. Deze aanpak lost een heleboel problemen op en, correct uitgevoerd met relais van goede kwaliteit, kan een enorm verschil maken voor uw toon en signaalpadkwaliteit. Maar we worden natuurlijk gedreven door de vraag, kunnen we het beter doen?

3. TheGigRig True Bypass Matirx-technologie omzeilt niet alleen de pedalen en patchkabels, maar omzeilt ook alle ongebruikte schakelaars. In dit voorbeeld worden de pedalen volledig omzeild en gaat het gitaarsignaal door één schakelaar in de G2 voordat het rechtstreeks naar de uitgang wordt verzonden

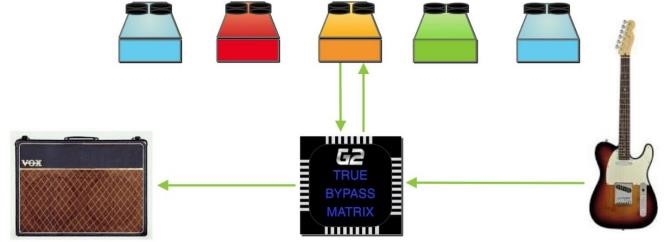

4. Wanneer een pedaal wordt ingeschakeld, wordt het signaal rechtstreeks naar dat pedaal gestuurd en vervolgens rechtstreeks naar de versterker, waarbij alle ongebruikte schakelaars worden omzeild.

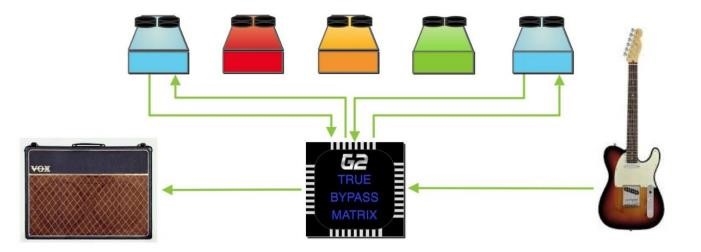

5. Wanneer meerdere pedalen zijn geselecteerd, wordt de uitgang van het eerste pedaal rechtstreeks verbonden met de ingang van het volgende pedaal dat in de keten is geselecteerd.


FAQ's en Setupvoorbeelden

Er zijn een heleboel constant bijgewerkte FAQ's op de website, maar voor nu zijn hier een paar die misschien helpen.

V. Wat zijn de stroomvereisten? Kan ik hem van stroom voorzien met een PP2?
A. G2 heeft 0,5 ampère 9V DC-stroom nodig. De stekker is een standaard 2,1 mm midden NEG. G2 is ontworpen om te werken met de TheGigRig Generator-voeding, die deel uitmaakt van ons Modular Power Supply-systeem. We kunnen de prestaties van G2 niet garanderen met een andere voeding. Een PP2 heeft niet genoeg vermogen om G2 van stroom te voorzien.

V. Wat zijn de afmetingen?
A. 43cm x 13cm x 7,8cm. G2 weegt 2 kilo

V. Kan ik de kanalen van mijn versterker wijzigen met G2?
A. Ja, bekijk de REMOTE SWITCHES in de sectie Bedieningsfuncties.

V. Hoe gebruik ik G2 met de FX LOOP van mijn versterkers?
A. Zo. LET OP: afhankelijk van uw rig wilt u mogelijk de Input Buffer inschakelen met SF3. Zie 'Speciale functies' hierboven voor meer informatie.

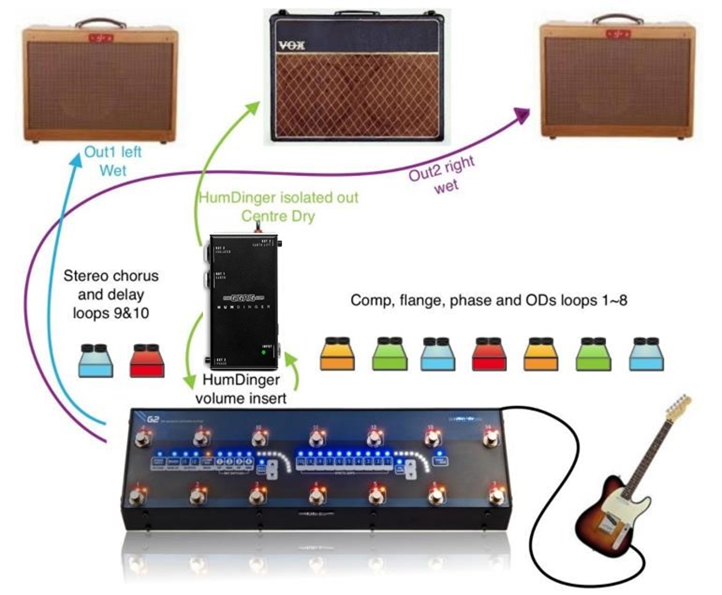

V. Kan ik een Wet/Dry- of een Wet/Dry/Wet-opstelling hebben?
A. Ja, bekijk dit

V. Kan ik mijn effecten buiten het podium of achter mijn versterker hebben en alleen G2 alles laten bedienen?
A. Ja, we hebben de G2 EXTENSION KIT gelanceerd, waarmee u het achterpaneel van G2 kunt loskoppelen waar al uw effecten zijn aangesloten en deze in een rack of op een apart pedalenbord kunt plaatsen en uit de weg kunt laten opbergen, zodat het enige dat op het podium staat G2 is.

V. Hoe sluit ik G2 aan op mijn Pedaltrain?
A. Met behulp van onze Pedaltrain-beugels kan G2 veilig op uw Pedaltrain worden aangesloten zonder rommelig klittenband. De beugels worden met de meegeleverde schroeven aan de onderkant van G2 bevestigd en vervolgens met de meegeleverde kabelbinders direct aan de Pedaltrain vergrendeld.

V. Hoe kan ik meer lussen krijgen?
A. U kunt Remote Loops 2's gebruiken die worden bediend door de Remote Switches voor 2 of 4 extra programmeerbare lussen, of u kunt twee G2's met elkaar verbinden en 20 programmeerbare lussen per preset!

V. In welke volgorde moet ik mijn effecten plaatsen?
A. Ik ga hier in detail op in op de website onder het gedeelte Top Tone Tips, maar kort gezegd denk ik dat dit een goede plek is om te beginnen.

1e Germanium Fuzz Ik moest hiermee beginnen, omdat germanium fuzz-pedalen zo ongelooflijk gevoelig zijn voor wat erin gaat. Dus als je een germanium transistor Fuzz Face of Tone Bender-achtig fuzz-pedaal hebt, begin dan met het helemaal vooraan in je keten. Het komt misschien niet hier terecht, maar hoor het eerst met alleen je gitaar die er rechtstreeks ingaat.

2e Envelope Filter en Tone Shaping Effects - Deze omvatten Auto Wahs en Wah-pedalen. Deze effecten zijn afhankelijk van de dynamiek van uw gitaartoon en moeten het eerste zijn dat uw signaal ziet.

3e Phasers/Vibes/Flangers - Dit klinkt misschien een beetje ongebruikelijk, maar probeer het eens. Phasers werken zo geweldig als ze gainstages ingaan, zoals OD's of preamps. Flangers kunnen geweldig werken aan het einde van de keten, maar voor dat Van Halen-achtige flangergeluid moet het helemaal vooraan staan, vóór de OD's

4e Compressie - Compressie kan goed werken met verschillende pedalen, dus het is het beste om het dicht bij de voorkant te hebben.

5e Overdrives, Distortions en Fuzz's, en in die volgorde. Als je van de minste hoeveelheid drive naar de grootste hoeveelheid drive gaat, kun je een aantal behoorlijk coole combinaties krijgen. Een low gain-pedaal kan een geweldige solo-boost zijn in een higher gain-pedaal, maar andersom kan vaak een ramp betekenen. Er is één belangrijke uitzondering op deze regel - Germanium Transistor-boosters zoals Fuzz Faces, Octavia's en treble boosters. De aard van het ontwerp van deze effecten betekent dat ze de buffer van een ander pedaal niet graag aan de ingang zien. Ze zien liever de gitaarpickup. Dus als je een van deze soorten pedalen hebt, kun je het het beste vooraan plaatsen, vóór buffers.

6e Modulatie-effecten - Deze omvatten chorus en tremolo's. Het kan ook flangers bevatten, maar ik geef er persoonlijk de voorkeur aan om ze helemaal vooraan te hebben met phasers. De specifieke volgorde van de modulatie-effecten is waarschijnlijk het minst belangrijk, omdat je zelden meer dan één tegelijk gebruikt en als je dat doet, is het meer een geluidseffect dan een toonechte combinatie.

7e Delay-effecten - Een goede vuistregel hier als je meerdere delay-effecten gebruikt, is om je korte delay vóór je lange delay te zetten. Het toevoegen van een mooie langgerekte delay bovenop een slap back-effect kan best cool klinken.

8e en ten slotte Reverb - Technisch gezien is reverb eigenlijk een delay-effect. Zeer korte vertragingen gecombineerd om het effect te geven van het zijn in een afgesloten ruimte. Denk aan wat er gebeurt als je in een hal schreeuwt. Dat is het vertraagde geluid van je stem die van de muren weerkaatst. Dit effect tot het laatst bewaren werkt goed met veel verschillende combinaties, waaronder schone en vuile geluiden.

Vergeet niet dat u de volgorde van een van de 8 monolussen in elke preset kunt wijzigen door de lus die u wilt verplaatsen ingedrukt te houden en vervolgens de lus te selecteren waar u de verplaatste lus VOOR wilt plaatsen. Voor meer informatie, zie Basisbediening en effectlussen

G2 Technische specificatie en patentinformatie

Fysieke grootte: De unit, zonder de voeding, past in een container met binnenafmetingen van 44cm X 13cm X 7,8cm.

Voedingsspanning.
9V DC @ 500mA. We raden aan om ALLEEN de TheGigRig Generator-voeding te gebruiken met G2.

G2 verdubbelt de spanning intern tot 18V DC
Ingangsimpedantie 2,2M Ohm

Out 1 - Signaalpad met input- en outputversterkers
OFF – True Bypass De gitaar is AC gekoppeld rechtstreeks aan de versterker via 300R weerstand.

Out 1 is geaard en moet te allen tijde met de aarde worden verbonden.
Out 2 - Signaalpad met input- en outputversterkers
OFF – Gebufferd en geïsoleerd

De gitaar is verbonden met de versterker via een Laser Trimmed Precision Buffer en een audio-isolatietransformator om aardlusbrom te verwijderen.

Out 2 is geïsoleerd en fase omkeerbaar.

Input signaalverwerking Maximum = 19,4V piek tot piek in true bypass.

Signaalbandbreedte in true bypass = 4Hz tot 75KHz (gemeten bij 19V piek tot piek) Input signaalverwerking
Maximum. 10,8V piek tot piek in true bypass.

Signaalbandbreedte 20Hz tot 82KHz (gemeten bij 1V piek tot piek)

Ruis. 4,7nV per root Hz Input Amplifier/Buffer

Minimum versterking X0.001= -30dB
Maximum versterking X4 = +16dB

Bandbreedte bij 1V = 28Hz tot 150KHz.

Bufferuitgangsimpedantie 300R Ruis. 4,7nV per root Hz

Versterkingsregelstappen = 256 (Log gecorrigeerd)

Output Amplifier/Buffer Minimum versterking -24dB
Maximum versterking X3.5= +10dB
Bandbreedte bij 1V = 28Hz tot 150KHz.

Bufferuitgangsimpedantie 300R Ruis. 6,5nV per root Hz

Versterkingsregelstappen = 256 (Log gecorrigeerd)

Deze specificatie kan zonder voorafgaande kennisgeving worden gewijzigd. Raadpleeg onze website voor wijzigingen.

www.thegigrig.com

Referenties

• The GigRig | G Gitaareffecten Switching en modulaire stroomoplossingen
• The GigRig | G Gitaareffecten Switching en modulaire stroomoplossingen

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download GigRig G2 Handleiding

Beschikbare talen
