Inleiding

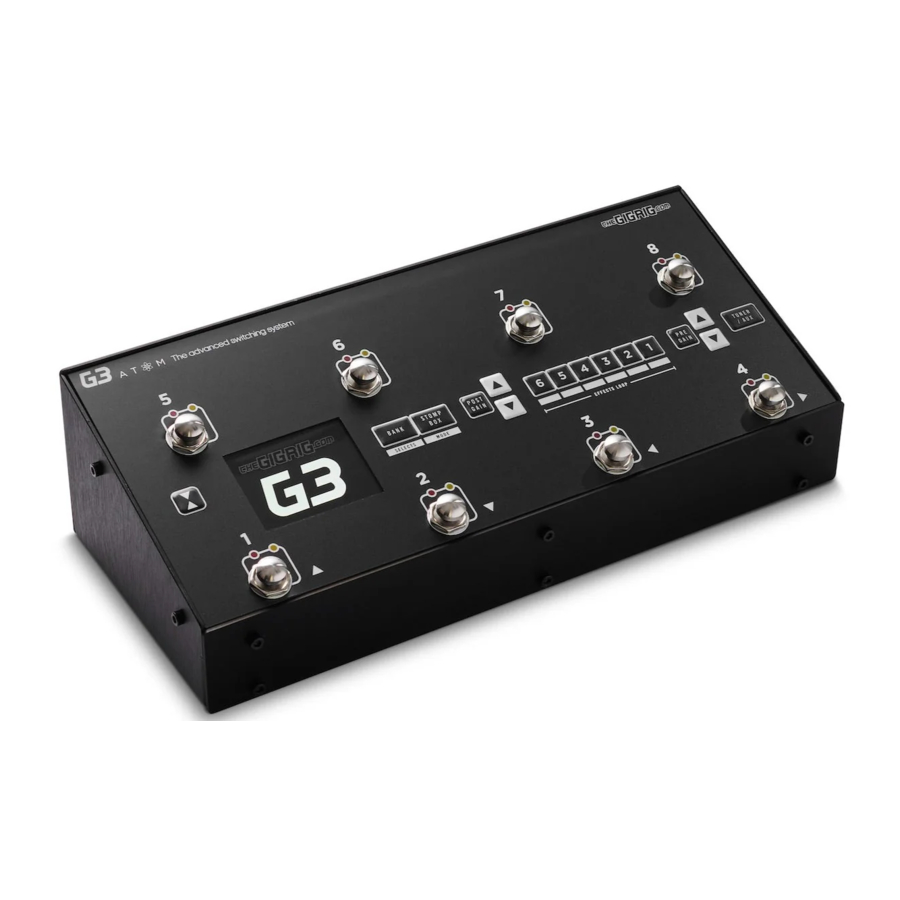

Met genoegen introduceren we TheGigRig G3 ATOM/ ATOM S pedalboard-schakelsysteem. De G3S ATOM functioneert op dezelfde manier als de originele ATOM, met de toevoeging van OLED-schermen om de namen van de presets naast de voetschakelaars weer te geven, met uitzondering van de voetschakelaars 1 en 8. De namen van de presets voor deze voetschakelaars zijn te zien op het hoofdscherm.
Met de nieuwe software kun je je ATOM S ook synchroniseren met onze webeditor voor eenvoudige MIDI-bewerking en het benoemen van presets. Ga naar thegigrig.com voor meer details.

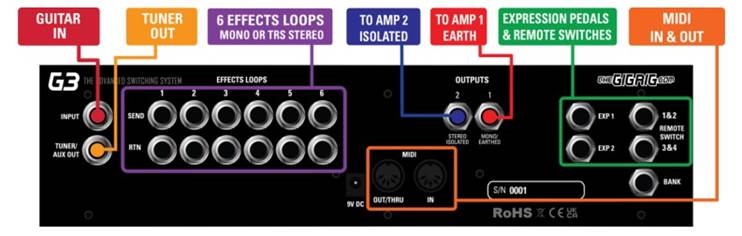

Aansluitingen achterpaneel

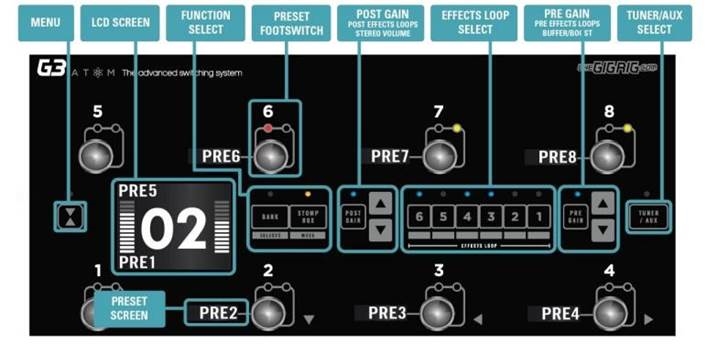

Bovenpaneel
Aansluitingen
- Sluit je effecten aan op het achterpaneel van ATOM/S, SEND van ATOM/S naar de FX Pedal Input en van je FX Pedal OUTPUT naar ATOM/S Loop Return.
- Sluit je versterker(s) aan. LET OP: als je slechts één versterker gebruikt, MOET je OUT1 gebruiken, omdat dit je aarde/massa is. Sluit je tweede versterker of kanaal/DAW aan via OUT2, omdat deze geïsoleerd en fase-omkeerbaar is.
- Sluit je tuner aan op de TUNER/AUX-uitgang. Sluit alle MIDI-pedalen en REMOTE SWITCHES aan die je wilt gebruiken.
- Sluit je stroom aan op ATOM/S. We raden aan om TheGigRig Generator te gebruiken, die bij je ATOM/S wordt geleverd.
Programmeren
- Kies de preset die je wilt programmeren door op een PRESET FOOTSWITCH te drukken. Deze licht op en het bijbehorende nummer verschijnt ook op het LCD-scherm.
- Selecteer de EFFECTS LOOPS en CONTROL FUNCTIONS die je met die preset wilt gebruiken.
- Herhaal dit voor de andere presets die je wilt programmeren. Er is geen store-knop. De Atom/S onthoudt elke ingedrukte knop en slaat automatisch op na elke stap.

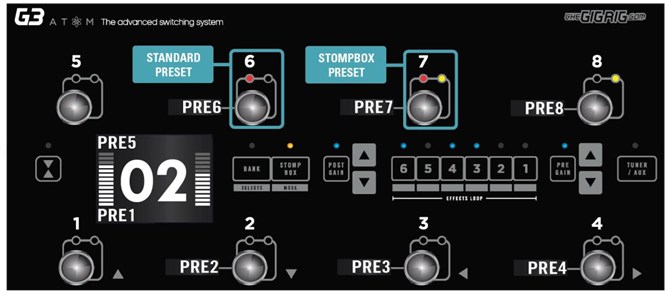

StompBox-modus
Hiermee kun je elke loop of combinatie van loops en CONTROL FUNCTIONS toevoegen bovenop een standaard PRESET. Dit maakt het mogelijk om geluiden ter plekke te bouwen, waardoor je de ultieme flexibiliteit hebt.
- Kies de PRESET die je wilt omzetten in een STOMPBOX MODE-preset, d.w.z. met behulp van PRESET 7.
![]()
- Selecteer de LOOP(s) die je wilt inschakelen. In dit voorbeeld een delay die zich in LOOP 6 bevindt.
- Zorg er nu voor dat al het andere is uitgeschakeld, inclusief OUTPUTS en PHASE OUT 2.
![]()
- Druk nu op de STOMPBOX MODE-knop. Een klein geel lampje gaat branden naast het hoofd-presetlampje.
Dit betekent dat deze preset nu is ingesteld in STOMPBOX-modus.
Preset 7 bevindt zich nu in STOMPBOX MODE en voegt de delay in LOOP 6 toe, BOVENOP elke andere preset.
Je kunt zoveel STOMPBOX MODE-presets hebben als je wilt. In de STANDAARD-instelling worden alle stompbox-moduspresets gewist wanneer je op een normale preset drukt, maar je kunt dit instellen om aan te blijven in het DEEP EDIT MENU, waar je je stompbox-preset ook in kortstondige modus kunt instellen.
Navigeren in het Deep Edit Menu
Druk op de
knop aan de linkerkant van het LCD-scherm om toegang te krijgen tot het DEEP EDIT MENU.
Gebruik voetschakelaars 1, 2, 3 & 4 (gelabeld met pijlen) om door het menu te navigeren en te bewerken:
Bewerkingsmenu-opties omvatten:
MIDI, PARALLEL & WET/DRY SIGNAL PATHS, DELAY/REVERB, TRAILS, PRESET NAMES, BLUETOOTH SOFTWARE UPDATES, STOMPBOX MODES, PRESET BANK COPY & PASTE, SCREEN BRIGHTNESS, enz.
Het bewerkingsmenu in ATOM/S is ontworpen om zo intuïtief mogelijk te zijn, maar raadpleeg de volledige handleiding voor extra begeleiding.
VOLLEDIGE HANDLEIDING KAN WORDEN GEDOWNLOAD VAN: https://shop.thegigrig.com/pages/manuals
Garantie
The GigRig garandeert dat het product vrij is van defecten in materiaal en vakmanschap gedurende een periode van 2 jaar vanaf de oorspronkelijke aankoopdatum.
Fabrikant: The GigRig Ltd, Unit 15 Whitehill Industrial Pk, Royal Wootton Bassett, SN4 7DB
Gemachtigde vertegenwoordiger: EAS - Mustamäe tee 50, 10621 Tallinn, Estland
Alleen voor gebruik binnenshuis. Uit de buurt van water houden. Uit de buurt van kinderen houden.
