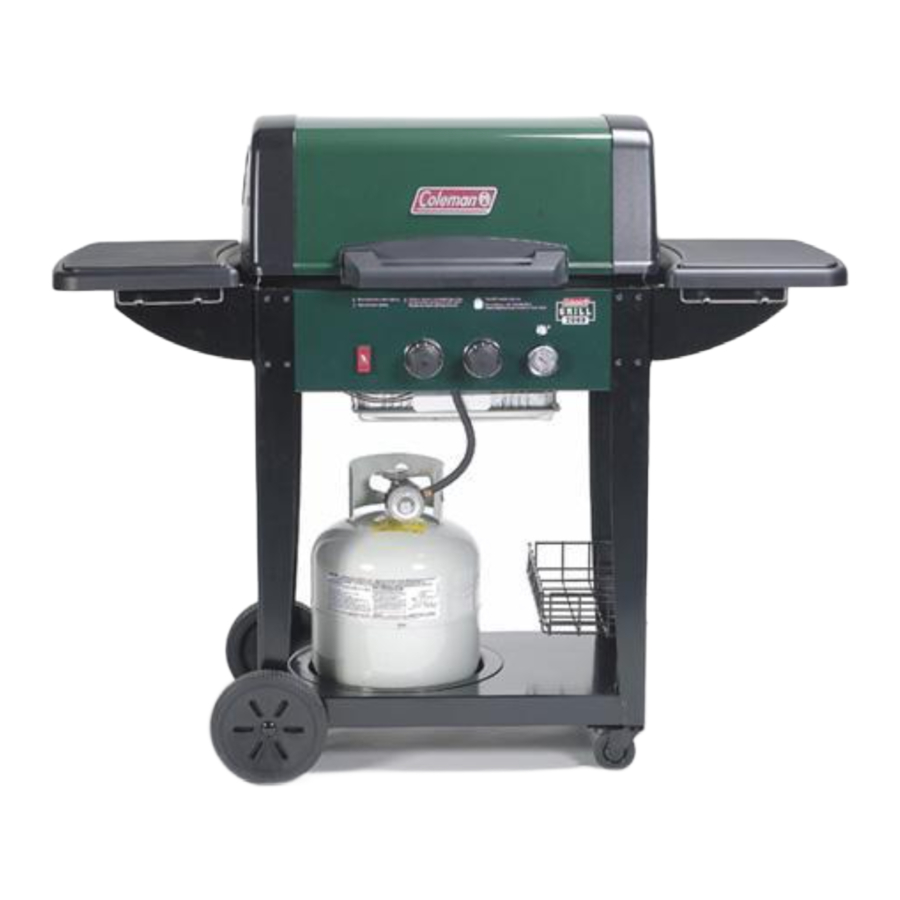

Coleman 2000 / 3000 Serie handleiding
MONTAGE-INSTRUCTIES
VOORDAT U BEGINT MET HET MONTEREN VAN UW NIEUWE KWALITEITS COLEMAN GASBARBECUE:
Voor het gemak van de montage, laat de grill op de onderste schuimverpakking aan de binnenkant staan, totdat de wielen zijn bevestigd. (Zie representatief voorbeeld aan de rechterkant). Verwijder op dit moment het buitenschuim van de rechter- en linkerkant van de framebasis.
Verwijder alle kartonnen dozen die zich bovenop de barbecuegrillbasis bevinden en leg deze opzij.
START HET INBRAADPROCES VAN DE KOOKROOSTERS VOORDAT U UW GRILL MONTEERT!
GIETIJZEREN ROSTERS
Gietijzeren roosters zijn alleen op bepaalde modellen aanwezig.
Uw gietijzeren roosters kunnen wat roest vertonen. Dit is normaal. Om de roest te verwijderen, schuurt u de roestige plekken met staalwol, bijvoorbeeld een SOS-sponsje, totdat alle sporen van roest verdwenen zijn. Was, droog en behandel de roosters.
HET BEHANDELEN VAN GIETIJZEREN ROSTERS
BEHANDELEN IS HET PROCES WAARBIJ OLIE IN HET IJZER WORDT GEABSORBEERD, WAARDOOR EEN ANTI-AANBAKLAAG ONTSTAAT DIE NIET ROEST. DIT IS HOE JE HET DOET:
Verwarm de oven voor op 175 ºC.
Was met heet zeepsop en een stijve borstel. Spoel en droog volledig.
Olie de roosters (alle oppervlakken, boven- en onderkant) met GESMOLTEN vast plantaardig vet.
Keer om op het bovenste rooster van een voorverwarmde oven van 175 ºC.
Leg aluminiumfolie op het onderste rek om eventuele overtollige druppels op te vangen.
Bak de roosters een uur op 175 ºC.
Laat het rooster langzaam afkoelen in de oven.
Bewaar, onafgedekt, op een droge plaats als het is afgekoeld.
KARTON A - DIVERSE ONDERDELEN
Twee wielen (16)
Twee hoofdbedieningsknoppen (32)
Eén vetdraad (49)
Eén vetopvangbak (49a)
Twee vetdruppelpannen (48)
Eén geperforeerde tent (62)
Eén vleessonde (57)
Eén vleessonde-aansluiting (57a)
Eén handgreep
Eén documentatiezak
Eén 6-lobbige schroevendraaier
Hardware zak(ken)
Diverse montagematerialen - Eén ontstekingsset
Twee aspennen (3)
Modellen met zijbrander bevatten het volgende:
Eén bedieningsknop voor de zijbrander (40)
Bijproducten van verbranding die ontstaan bij het gebruik van dit product bevatten chemicaliën waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere reproductieve schade kunnen veroorzaken.
Benodigde gereedschappen
#20 6-lobbige schroevendraaier (meegeleverd)
#2 kruiskopschroevendraaier
Een verstelbare moersleutel
9-volt batterij (meegeleverd)
Optionele gereedschappen
7/16" en 5/16" steeksleutels
7/16" dopmoersleutel
Elektrische of draadloze schroevendraaier
#20 6-lobbige schroevendraaierbit
#2 kruiskopschroevendraaierbit
ÉÉN DOOS - L.P. GASCILINDER
KARTON B - 1 ZIJTAFEL MONTAGE
(VOOR MODELLEN MET ZIJBRANDER)
ÉÉN ZIJBRANDERROOSTER (41)
ÉÉN RECHTER ZIJTAFELMONTAGE
ÉÉN LINKER ZIJBRANDERMONTAGE
Eén zak diverse montagematerialen
ÉÉN DOOS-COLEMAN ZIJBRANDER MONTAGE (VOOR MODELLEN MET ZIJBRANDER)
Technische code
LD113332/LD113312
LE113332/LE113312
LE113333
LD113342*/LD113322*
LE113342*/LE113322*
LE113343*
*Cilinder niet inbegrepen
BEGIN MET KARTON A - DIVERSE ONDERDELEN
Stap 1

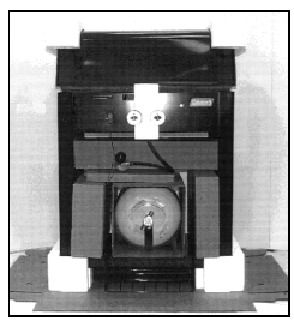

Verwijder het buitenschuim ALLEEN van de LINKER- en RECHTERZIJDE van de BASIS. Monteer de WIELEN (16). Zie detail 1-A.
Stap Monteer de MAND (22) aan de rechterkant van de basis en de poten. Zie detail 1-B.

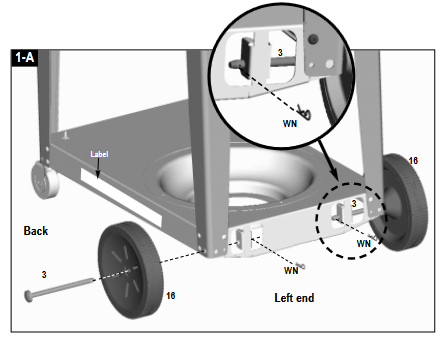

1-A. Steek de ASPENNEN (3) in de wielen. Steek de wielen en aspennen in elke kant van de basis en zet vast met twee gaffelpennen (WN). Zie diagram. Verwijder nu de resterende schuimbak onder de barbecuegrill.

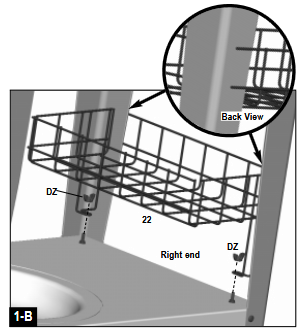

1-B. Voer de MAND (22) door de rechterpoten met de mandverlengstukken aan de buitenkant van de poten. De verlengstukken rusten tegen de buitenkant van de poten. De verlengstukken rusten tegen de buitenkant van de poten. Plaats de mandvoeten over de zwenkwielbout en zet vast met twee vleugelmoeren (DZ).
Stap 2
Monteer de twee VETDRUPPELPANNEN (48) onder de onderste behuizing en zet vast met de twee VETPANKLAMPEN (49). Zie detail 2-A.

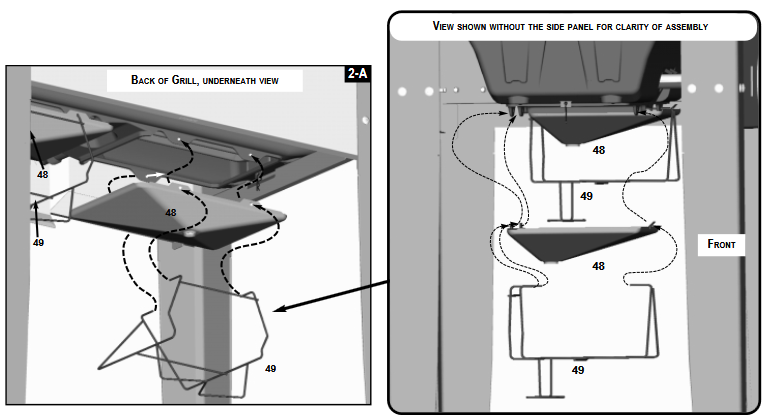

2-A. Lijn de gaten in de VETPAN (48) uit met de gaten onder de onderste behuizing. Zet de vetpan vast aan de onderste behuizing met een VETPANKLAMP (49). Herhaal de montage voor de andere VETPAN en VETPANKLAMP.
Stap 3

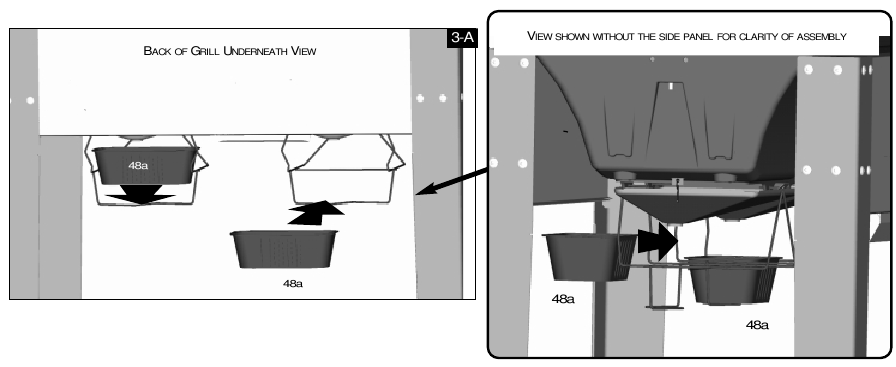

Monteer de twee WEGWERPVETPANNEN (48a). Zie detail 3-A.
3-A. Plaats twee WEGWERPVETPANNEN (48a) in de vetpanklemmen zoals afgebeeld.
Stap 4
Monteer de BEDIENINGSKNOPPEN (32), VLEESSONDE-AANSLUITING (57a) en VLEESSONDE (57) in detail 4-A.
Monteer de GEPERFOREERDE ROESTVRIJSTALEN TENT (62). Zie detail 4-B.

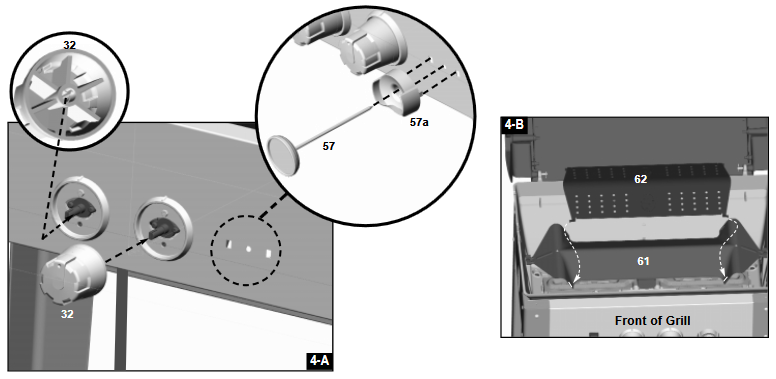

4-A. Plaats de BEDIENINGSKNOPPEN (32) op de klepstelen.
Steek de VLEESSONDE-AANSLUITING (57a) in de rechterkant van het bedieningspaneel.
Plaats de VLEESSONDE (57) in de vleessonde-aansluiting.
4-B. Plaats de GEPERFOREERDE ROESTVRIJSTALEN TENT (62) in de sleuven van de PORSELEINEN "I" TENT (61).
Stap 5
Monteer de VOORHANDGREEP aan het GRILLDEKSEL (55) in detail 5-A.
Monteer de KOOKROOSTERS (63) en het WARMHOUDREK (65). Zie detail 5-B.

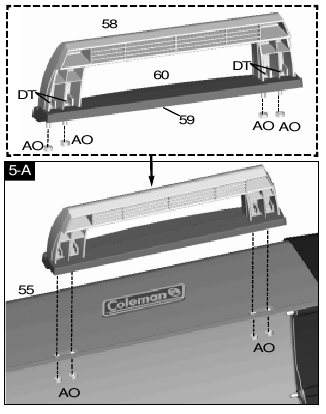

5-A. De VOORHANDGREEP (58), HANDGREEPAFSTANDHOUDER (60), HANDGREEPISOLATOR (59), vier schroeven (DT) en vier zeskantmoeren (AO) zijn AF FABRIEK VOORAF GEMONTEERD.

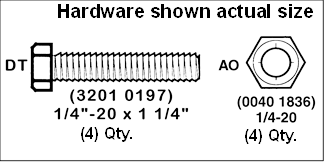

Verwijder de vier zeskantmoeren (AO) van de handgreep. Steek de schroeven in de handgreep in het GRILLDEKSEL (55) en zet vast met vier zeskantmoeren (AO).
Draai vast met een verstelbare moersleutel of 7/16" moersleutel.

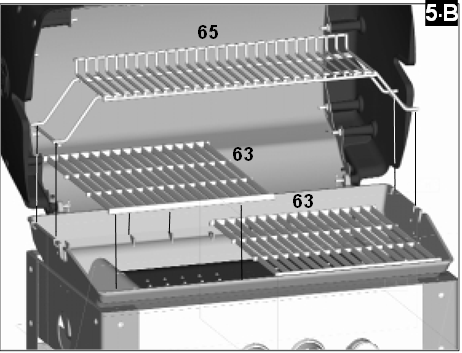

5-B. Plaats de KOOKROOSTERS (63) in de onderste behuizing met het gladde oppervlak naar beneden.
Plaats het WARMHOUDREK (65) in de buurt van de achterkant van de onderste behuizing.
Stap 6
BEGIN MET KARTON B - ZIJTAFELMONTAGE
Monteer de vooraf gemonteerde RECHTER ZIJTAFEL in detail 6-A.
Monteer de ZIJTAFEL (9). Zie detail 6-B.
Opmerking: Gebruik beide handen en til met de zijtafelbeugels. Til NOOIT met plastic onderdelen.

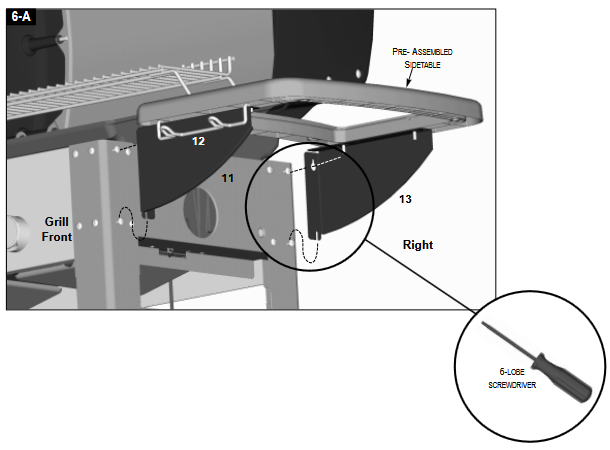

6-A. Gebruik de 6-lobbige schroevendraaier om de buitenste schroeven in de rechterpoten (2 of 3 slagen) net genoeg los te draaien zodat de ZIJBEUGELS (11 en 13) op de VOORAF GEMONTEERDE zijtafel op hun plaats kunnen worden geschoven.
Verwijder de schroeven NIET volledig. Plaats eerst de onderste sleuf van de beugels op de schroeven en vervolgens de bovenste sleuf. Opmerking: De GEREEDSCHAPSBALK (12) is gericht naar de voorkant van de grill. Schuif de beugel voorzichtig naar beneden en draai de schroeven vast.

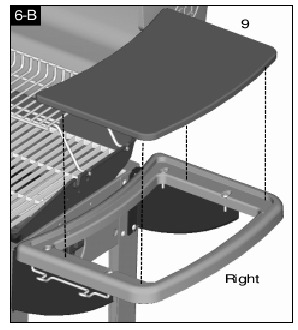

6-B. Plaats de ZIJTAFEL (9) in de zijkant
STAP 7 EN 8 ZIJN VOOR DE 2000/3000 SERIE GRILL MET TWEE ZIJTAFELS. ALS U EEN ZIJBRANDER HEEFT, GA DAN VERDER MET STAP 10.
Stap 7
Monteer de vooraf gemonteerde LINKER ZIJTAFEL in detail 7-A.
Monteer de ZIJTAFEL (9). Zie detail 7-B.
Opmerking: Gebruik beide handen en til met de zijtafelbeugels. Til NOOIT met plastic onderdelen.

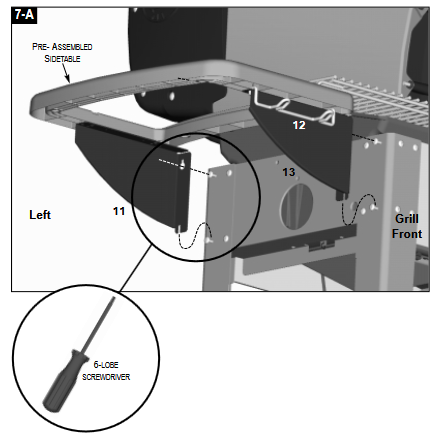

7-A. Als u een ZIJBRANDER hebt, gaat u nu verder met stap 11. Gebruik de 6-lobbige schroevendraaier om de buitenste schroeven in de bovenste linkerpoten (2 of 3 slagen) net genoeg terug te draaien zodat de ZIJBEUGELS (11 en 13) op de VOORGEMONTEERDE bijzettafel op hun plaats kunnen schuiven.
Verwijder de schroeven NIET volledig. Plaats eerst de onderste sleuf van de beugels op de schroeven en vervolgens de bovenste sleuf. Opmerking: de GEREEDSCHAPSBALK (12) is naar de voorkant van de grill gericht. Schuif de beugel voorzichtig omlaag en draai de schroeven vast.

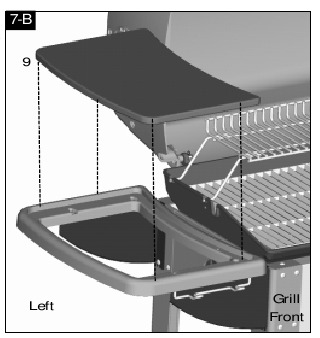

7-B. Plaats de ZIJTafel (9) in het zijframe.
Stap 8
Monteer de ELEKTRODEDRADEN (29), SCHAKELAARDRADEN (26) en de 9-VOLTS BATTERIJ (30) op de ELEKTRONISCHE MODULE (28) in details 8-A. Monteer de ELEKTRONISCHE MODULE (28) onder de linkerzijde Tafel in detail 8-B.
ELEKTRONISCHE MODULE

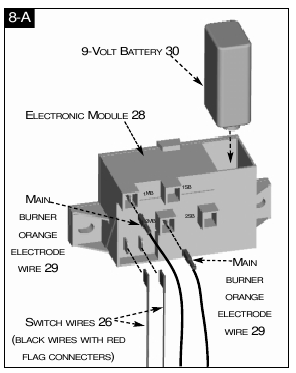

8-A. Sluit de zwarte SCHAKELAARDRADEN (26), met de rode connectoren aan de linkerkant van uw grill, aan op de twee grote pinnen op de ELEKTRONISCHE MODULE (28). Sluit vervolgens de twee oranje ELEKTRODEDRADEN (29) aan de linkerkant van uw grill aan op de pinnen op de module gemarkeerd met 1MB en 2MB. Plaats de 9-VOLTS BATTERIJ (30) in de module, deze MOET op zijn plaats klikken.
Zorg ervoor dat de draden GEEN hete oppervlakken raken, zoals het grillgietstuk.
LINKERZIJDE VAN DE GRILL

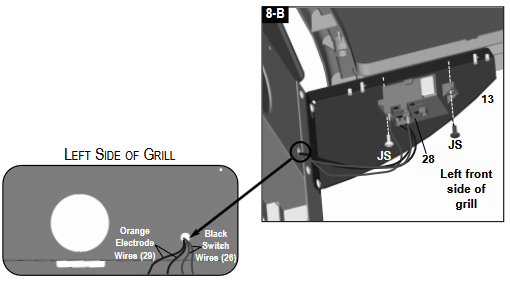

8-B. Zoek aan de LINKERkant van de grill de voorste ZIJBEUGEL (13) en bevestig de ELEKTRONISCHE MODULE (28) onder de voorste beugelflens in de gaten die zijn aangegeven in het detail Montagegaten, met twee schroeven (JS). Bundel extra draadlengte met draadbinder (LA), niet afgebeeld.
Stap 9
Monteer de CILINDER (79) op de Cilinderhouder. Zie detail 9-A.
Plaats de CILINDERBORGINGSKABEL (77) over de cilinderkraag. Zie detail 9-B.
TYPE 1-fitting op de brandstofuitlaatklep bevestigen in detail 9-C

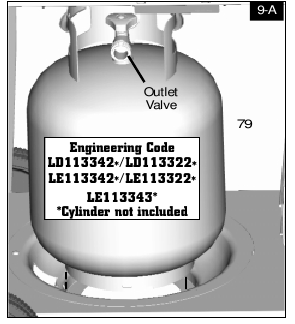

9-A Plaats de CILINDER (79) in de cilinderhouder met de uitlaatklep naar de voorkant van de grill gericht.
OM EEN GOEDE GASDOORSTROMING TE WAARBORGEN, MOETEN DE BRANDERREGELKLEPPEN "UIT" STAAN VOORDAT DE GASCILINDERKLEP WORDT GEOPEND.

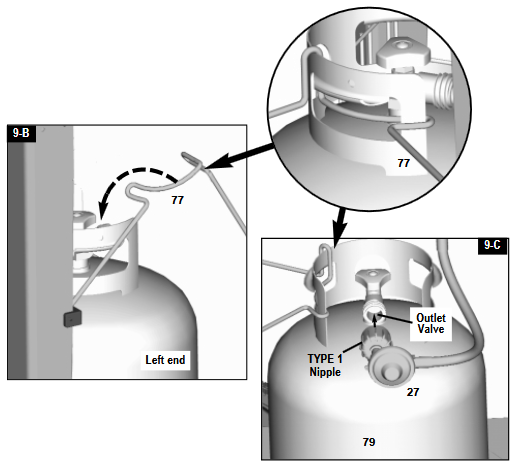

9-B Plaats de CILINDERBORGINGSKABEL (77) over de cilinderkraag door de draad vanuit de oorspronkelijke positie naar de cilinderkraag te draaien.
Zorg er tijdens de montage van de grill en bij het bevestigen of vervangen van de L.P.-gascilinder voor dat de gastoevoerslang vrij is van knikken en/of beschadigingen en zich op minstens 7,5 cm afstand van hete oppervlakken bevindt, zoals het grillgietstuk.
9-C Steek de TYPE 1-nippel van de regelaar (27) in de brandstofklepuitlaat van de cilinder, zoals afgebeeld. Draai het handwiel van de regelaar met de klok mee om vast te draaien. Er is geen gereedschap nodig. Het handwiel komt volledig tot stilstand wanneer de verbinding veilig is en er geen gas stroomt totdat een positieve afdichting is bereikt.
STAP 10, 11 EN 12 ZIJN VOOR DE 2000/3000 SERIES GRILL MET EEN ZIJBRANDER. ALS U TWEE ZIJTafels HEEFT, GA DAN TERUG NAAR STAP 7.
Stap 10
Bevestig de zijbrander aan de grill in detail 10-A.
Monteer de ZIJBRANDER ELEKTRODE met draden (8) in detail 10-B.
Opmerking: Gebruik beide handen en til met de zijtafelbeugels. Til NOOIT met plastic onderdelen.

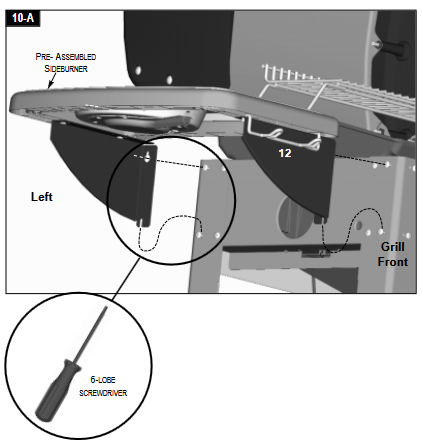

10-A.Gebruik de 6-lobbige schroevendraaier om de buitenste schroeven in de bovenste linkerpoten (2 of 3 slagen) net genoeg terug te draaien zodat de ZIJBEUGELS (11 en 13) op de VOORGEMONTEERDE zijbrander op hun plaats kunnen schuiven.
Verwijder de schroeven NIET volledig. Plaats eerst de onderste sleuf van de beugels op de schroeven en vervolgens de bovenste sleuf. Opmerking: de GEREEDSCHAPSBALK (12) is naar de voorkant van de grill gericht. Schuif de beugel voorzichtig omlaag en draai de schroeven vast.
10-B. Rijg de blauwe ZIJBRANDER ELEKTRODE draden (8) door de basis en bevestig de dubbele elektrode aan de basis met één schroef (JS).
Stap 11
Monteer de ONTSTEKERDRADEN (geleidende ELEKTRODEDRADEN (29) en zijbranderdraden), SCHAKELAARDRADEN (26) en de 9-VOLTS BATTERIJ (30) in details 11-A.
Monteer de ELEKTRONISCHE MODULE (28) in detail 11-B.
ELEKTRONISCHE MODULE

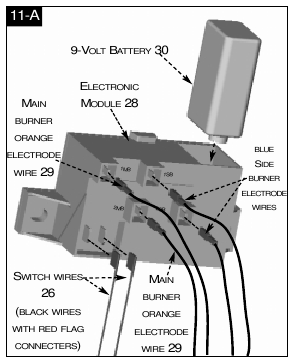

11-A. Sluit de zwarte SCHAKELAARDRADEN (26), met de rode connectoren aan de linkerkant van uw grill, aan op de twee grote pinnen op de ELEKTRONISCHE MODULE (28). Sluit vervolgens de twee oranje geleidende ELEKTRODEDRADEN (29) aan op de pinnen op de module gemarkeerd met 1MB en 2MB en de twee blauwe zijbrander elektrodedraden op de pinnen op de module gemarkeerd met 1SB en 2SB.
Plaats de 9-VOLTS BATTERIJ (30) in de module, deze MOET op zijn plaats klikken.
Zorg ervoor dat de draden GEEN hete oppervlakken raken, zoals het grillgietstuk.

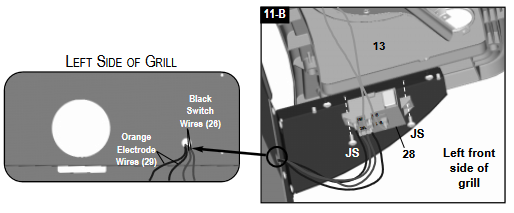

11-B. Zoek de voorste ZIJBEUGEL (13) en bevestig de ELEKTRONISCHE MODULE (28) onder de voorste beugelflens in de gaten die zijn aangegeven met twee schroeven (JS). Bundel extra draadlengte met draadbinder (LA), niet afgebeeld.
Montagegaten Detail
Stap 12
Monteer de ZIJBRANDERKLEP (27) in detail 12-A.
Monteer het ZIJBRANDERROOSTER (41) en de ZIJBRANDERREGELKNOP (40) op de zijbrander. Zie detail 12-B.

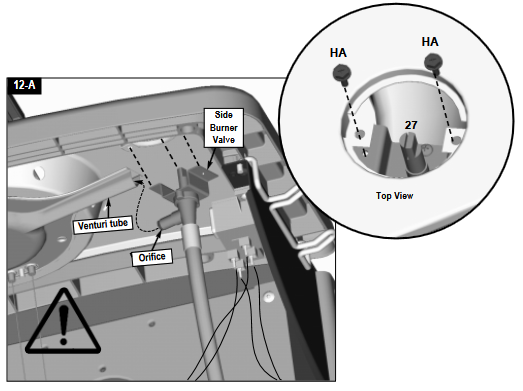

12-A. Bevestig de ZIJBRANDERKLEP (27) (geplaatst op de slang-/klep-/regelaareenheid, bevestig om het zijbranderrooster te draaien om ervoor te zorgen dat het bedieningspaneel) aan de BASIS met twee schroeven (HA).
Opmerking: de zijbranderslang moet tussen de linkerpoten worden doorgevoerd, niet voor de linkerpoot.
De opening moet zich in de venturibuis bevinden.

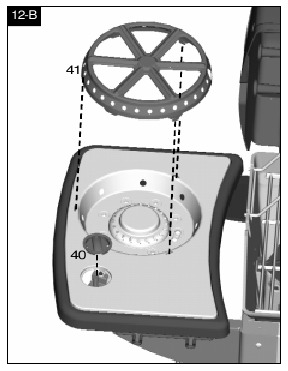

12-B. Plaats de lipjes van het ZIJBRANDERROOSTER (41) in de sleuven op de zijbranderbasis en draai het rooster totdat het stopt. Opmerking: Draai het zijbranderrooster vóór elk gebruik om er zeker van te zijn dat het goed vastzit. Duw de ZIJBRANDERREGELKNOP (40) op de as van de zijbranderklep.
Stap 13
Monteer de CILINDER (79) op de Cilinderhouder. Zie detail 13-A.
Plaats de CILINDERBORGINGSKABEL (77) over de cilinderkraag. Zie detail 13-B.
TYPE 1-fitting op de brandstofuitlaatklep bevestigen in detail 13-C.

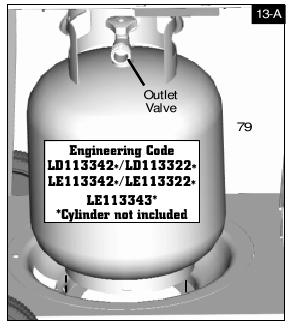

13-A Plaats de CILINDER (79) in de cilinderhouder met de uitlaatklep naar de voorkant van de grill gericht.
OM EEN GOEDE GASDOORSTROMING TE WAARBORGEN, MOETEN DE BRANDERREGELKLEPPEN "UIT" STAAN VOORDAT DE GASCILINDERKLEP WORDT GEOPEND.

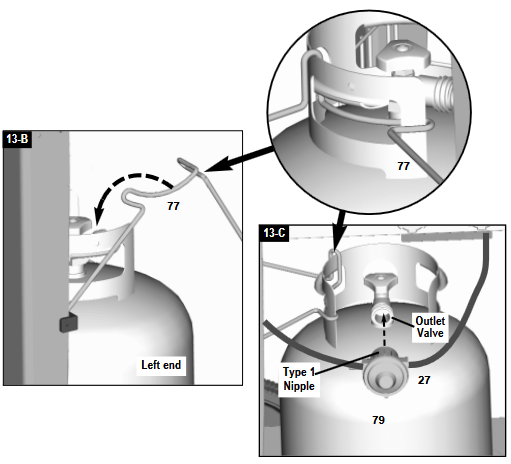

13-B Plaats de CILINDERBORGINGSKABEL (77) over de cilinderkraag door de draad vanuit de oorspronkelijke positie naar de cilinderkraag te draaien.
Zorg er tijdens de montage van de grill en bij het bevestigen of vervangen van de L.P.-gascilinder voor dat de gastoevoerslang vrij is van knikken en/of beschadigingen en zich op minstens 7,5 cm afstand van hete oppervlakken bevindt, zoals het grillgietstuk.
13-C Steek de TYPE 1-nippel van de regelaar (27) in de brandstofklepuitlaat van de cilinder, zoals afgebeeld. Draai het handwiel van de regelaar met de klok mee om vast te draaien. Er is geen gereedschap nodig. Het handwiel komt volledig tot stilstand wanneer de verbinding veilig is en er geen gas stroomt totdat een positieve afdichting is bereikt.
COLEMAN GAS BARBECUE GRILL WARRANTIE
GIETSTUKKEN - BEPERKTE LEVENSDUUR
BRANDERS - BEPERKTE VIJF (5) JAAR
OVERIGE ONDERDELEN - BEPERKTE EEN (1) JAAR
BRENG DIT PRODUCT NIET TERUG NAAR DE PLAATS VAN AANKOOP.
Breng het product naar een erkend Coleman servicecentrum. U kunt het dichtstbijzijnde erkende Coleman servicecentrum vinden door te bellen naar 1-800-356-3612. Als er geen servicecentrum in de buurt is, kunt u hetzelfde nummer bellen voor instructies over het verzenden van het product naar The Coleman Company, Inc. U kunt hetzelfde nummer ook bellen als u vragen heeft over deze garantie.
NIET GELDIG IN MEXICO.
Voor GARANTIE, SERVICE en ONDERDELEN
Zoek uw modelnummer en serienummer op het label dat zich aan de achterkant van uw grill bevindt.
ONDERHOUD VAN ONDERDELEN VAN ROESTVRIJSTAAL
LAAT de grill VOLLEDIG afkoelen VOORDAT u een onderdeel van de grill schoonmaakt.
Reinig de grill met een universeel metaalpoetsmiddel of roestvrijstaalpoetsmiddel met een laag schuurmiddelgehalte en zonder fosforingrediënten. (Lees de etiketten van de reiniger voor aanbevolen toepassingen en instructies voor het juiste gebruik van de reiniger.) Gebruik een zachte doek of spons om krassen en beschadigingen van de oppervlakken van roestvrijstaal te voorkomen.
GEBRUIK NOOIT OVENREINIGERS.
Om de integriteit van uw grill te beschermen tegen de effecten van het milieu, gebruikt u een grillhoes wanneer de grill niet in gebruik is.
Het niet naleven van de GEBRUIKS- & ONDERHOUDSHANDLEIDING INSTRUCTIES & MONTAGE-INSTRUCTIES kan het recht op garantie ongeldig maken.
VOORDAT U UW GRILL GEBRUIKT
LEES DE GEBRUIKS- EN ONDERHOUDSHANDLEIDING VAN DE EIGENAAR:
- ‰ Voor het correct vullen en ontluchten van de cilinder
- ‰ Voor het testen op lekkage van alle gastoevoeraansluitingen
- ‰ Voor correcte instructies voor het aansteken van de grill
- ‰ Voor gebruik en opslag van de grill en cilinder
De randen van plaatwerkonderdelen kunnen letsel veroorzaken als ze niet met zorg worden behandeld.
WEES UITERST VOORZICHTIG!
BIJ HET TESTEN OP LEKKAGE:
NIETroken.
GEBRUIK GEENvuur om te testen op lekkages.
Bewaar NOOIT een reserve LP-gasfles onder de grillbehuizing of in de grillbehuizing om de kans op een explosie te voorkomen. Raadpleeg de Gebruiks- en Onderhoudshandleiding.
Zorg ervoor dat u alle hardware (schroeven, moeren, bouten, enz.) minstens één keer per jaar of elk grillseizoen aandraait.
Test de gastoevoeraansluitingen buitenshuis op lekkage zoals aangegeven door de pijlen.
KENNISGEVING VOOR DE CONSUMENT
Deze montage-instructies zijn ontworpen voor meer dan één model barbecuegrill. Functies die worden getoond, ZIJN MOGELIJK NIET in uw grill aanwezig en worden niet geleverd door dit bedrijf of op de plaats van aankoop van uw grill.
