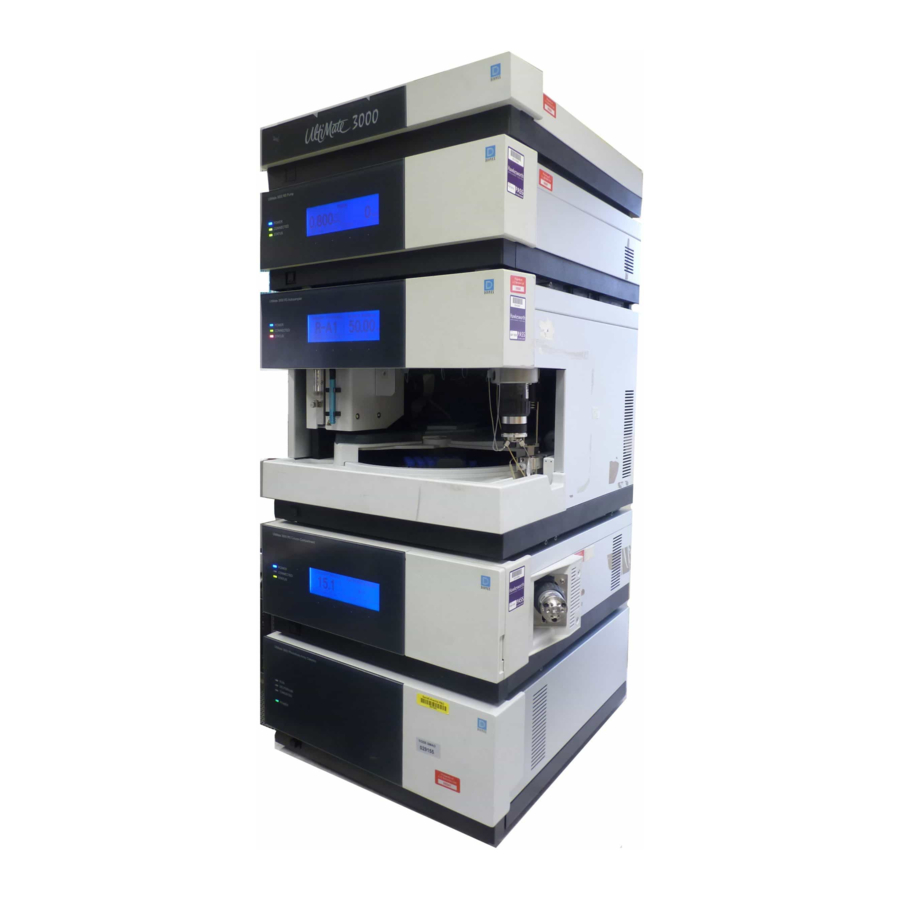

Dionex UltiMate 3000, 6000.1010 Handleiding
Inleiding
De verplaatsbare pc-houder kan deel uitmaken van een UltiMate 3000-systeemconfiguratie. Deze kan laptop- of tablet-pc's (met touchscreen) bevatten, waarop Chromeleon of Chromeleon XPress kan worden uitgevoerd. Chromeoleon XPress wordt gebruikt als een setup met alleen besturing, waarbij UV-gegevens worden verkregen door andere software voor gegevensbeheer via de analoge signaaluitgangen van de PDA-3000 of VWD-3x00. De verplaatsbare pc-houder biedt gemakkelijke en comfortabele toegang tot de pc zonder dat dit ten koste gaat van de ruimte op de werkbank.
Let op:
De verplaatsbare pc-houder is bevestigd aan de basis van de PDA-3000 of de VWD-3x00. Voor een optimale fysieke stabiliteit van het HPLC-systeem in combinatie met de verplaatsbare pc-houder, raadt Dionex aan om een UltiMate 3000-systeemconfiguratie te gebruiken die ten minste twee modules bevat waarbij de detector de laagste module in de UltiMate 3000-stack is.
Inbegrepen bij levering
| Omschrijving | Aantal |
| Pc-houder met draaiarm | 1 |
| Houdkolom | 1 |
| Houdbasis | 1 |
| Kabelklem | 2 |
| Schroef en sluitring voor het bevestigen van de houderbasis aan de detector | 2 (elk) |
| Zeskantkopbout en sluitring voor het bevestigen van de houdkolom aan de basis | 1 (elk) |

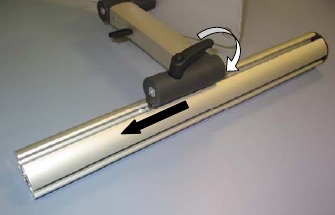

De houder aan de houdkolom monteren
Draai de hendel van de draaiarm van de tablet-pc-houder los en lijn de as van de houdkolom uit met de stalen plaat van de draaiarm.
Verplaats de houdkolom op de draaiarm en draai de hendel vast.

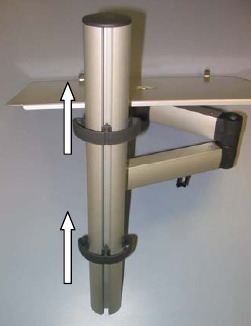

Plaats de kabelklemmen op de houdkolom.
De houderbasis en houderassemblage installeren op de PDA-3000 of VWD-3x00

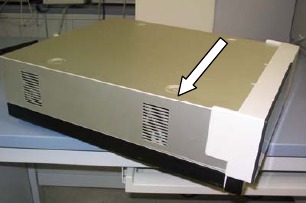

Verplaats de linker voorkant van de detector voorzichtig naar de rand van de werkbank, zodat de linker voorvoet van onderaf toegankelijk is.

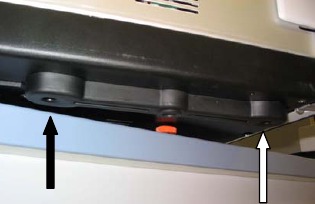

Verwijder de linkervoet van de detectorbodem door de rechter en linker schroef van de voet te verwijderen met een kruiskopschroevendraaier.

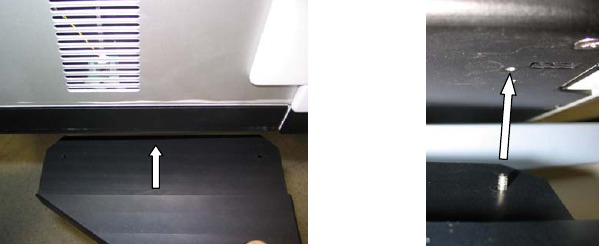

Monteer de houderbasis met de meegeleverde schroeven en sluitringen aan de detectorbasis met behulp van een kruiskopschroevendraaier en de schroeven en sluitringen die bij de houder zijn geleverd. Verplaats de linker voorkant van de detector volledig terug op de werkbank.
Let op:
Zorg er bij het verwijderen van de linkervoet van de detector en het monteren van de houderbasis voor dat de detector stabiel op de werkbank blijft staan. Zodra de houderbasis is gemonteerd, verplaatst u de detector volledig terug op de werkbank.

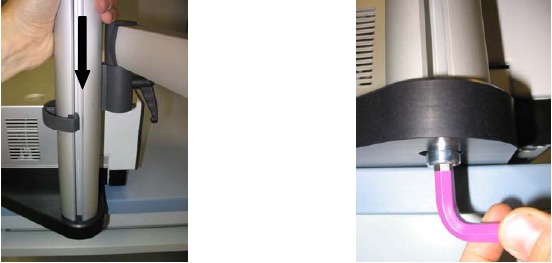

Monteer ten slotte de tablet-pc-houderassemblage aan de houderbasis door de zeskantkopbout en de bijbehorende sluitring vast te draaien met de zeskantschroevendraaier.
Let op:
Afhankelijk van de ingestelde hoogte kan de pc-houder per ongeluk in het bemonsteringsgebied van de autosampler worden geduwd. Om schade aan de autosampler (bijv. vial pusher en naald) te voorkomen, raadt Dionex aan om de voorste afdekking (P/N 6820.1419) te installeren, die als optie verkrijgbaar is voor de WPS-3000 autosamplers.
