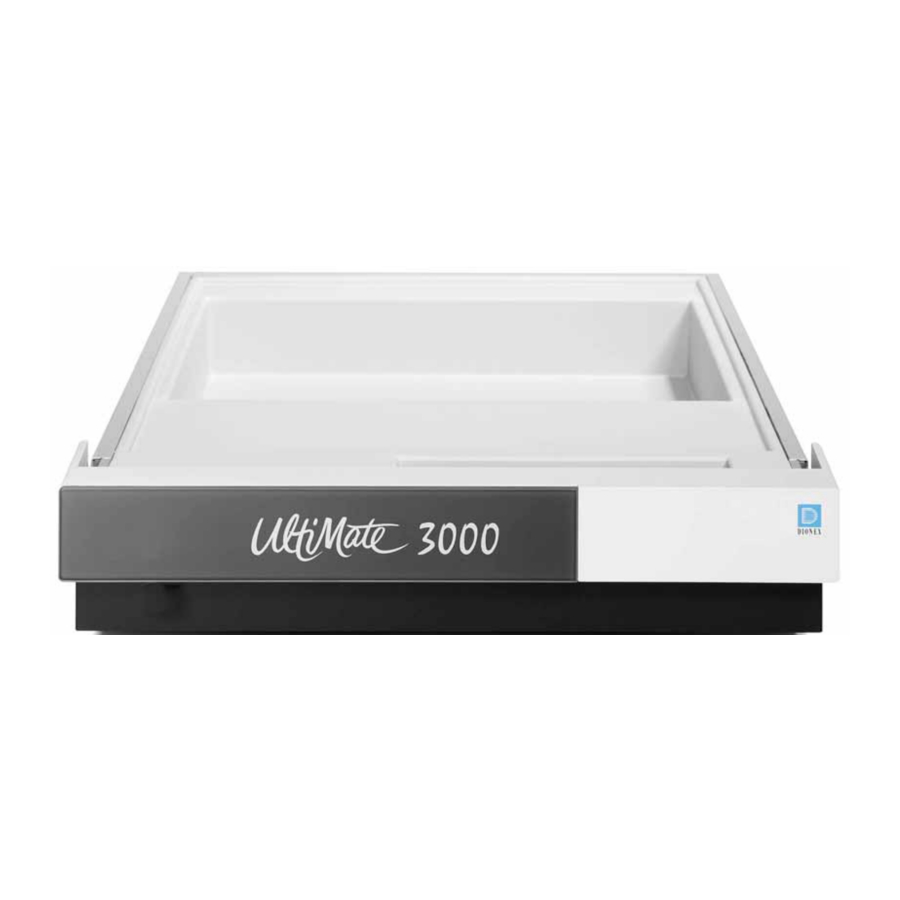

Dionex UltiMate 3000 Series, UltiMate SR-3000 Handleiding

Installatie en onderhoud

Algemene informatie

Het solventrek is een hoogwaardig instrument dat is ontworpen voor HPLC-analyse als onderdeel van een Dionex UltiMate 3000-systeem. Het rek is bedoeld voor gebruik als solventorganizer, bijvoorbeeld in combinatie met een LPG-3400-pomp, en biedt een veilige locatie voor installatie van de solventreservoirs en bespaart, wanneer het bovenop het UltiMate 3000-systeem wordt gemonteerd, waardevolle werkbankruimte.

Alle onderdelen in het stroompad zijn gemaakt van PEEK, FEP, roestvrij staal of titanium (alleen biocompatibel systeem) om een optimale weerstand te bieden tegen de meest gebruikte HPLC-solventen en bufferoplossingen.

Uitpakken

Alle mechanische componenten van het solventrek worden zorgvuldig getest voordat het instrument de fabriek verlaat. Inspecteer het rek na het uitpakken op eventuele tekenen van mechanische schade die tijdens het transport kan zijn ontstaan.

Tips: Meld eventuele transportschade onmiddellijk aan zowel de ontvangende vervoerder als aan Dionex. De transportverzekering vergoedt de schade alleen als deze onmiddellijk wordt gemeld.

Bewaar de originele verzendverpakking en het verpakkingsmateriaal. Deze bieden uitstekende bescherming voor het solventrek bij toekomstig transport. Het verzenden van het rek in een andere verpakking maakt de productgarantie automatisch ongeldig. Raadpleeg voor meer informatie de garantieverklaring in de verkoopvoorwaarden.

1. Plaats de verzendverpakking op de vloer. Verwijder de accessoireset.
2. Pak het solventrek aan de zijkanten vast. Trek het rek langzaam en voorzichtig uit de verzendverpakking en plaats het op een stabiele ondergrond.

   Om te voorkomen dat het rek valt, til je de unit altijd aan de zijkanten op. Til de unit niet op aan het verpakkingsmateriaal.
3. Verwijder de schuimafstandhouders en verwijder vervolgens de polytheen verpakking.

Het solventrek positioneren in het UltiMate 3000-systeem

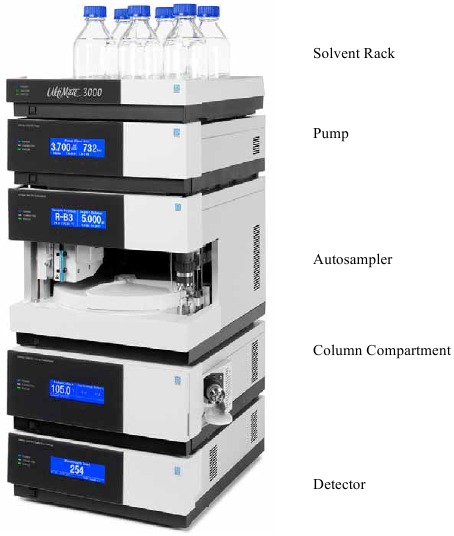

Als het solventrek deel uitmaakt van een UltiMate 3000-systeem, bijvoorbeeld voor analytische HPLC-toepassingen, raadt Dionex aan om de afzonderlijke modules te stapelen, bijvoorbeeld zoals weergegeven in Fig. 1. De indeling van de systeemmodules is echter afhankelijk van de toepassing.

Fig. 1: Module-indeling voor een UltiMate 3000-systeem (voorbeeld)

Als het solventrek deel uitmaakt van een UltiMate 3000 RSLCnano- of Proteomics MDLC-systeem, bevat de bijbehorende systeemhandleiding informatie over het ordenen van de systeemmodules en het instellen van de systemen voor deze toepassingen.

Binnenaanzicht

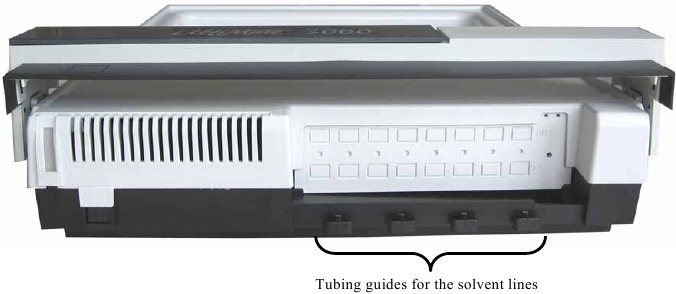

De deur van het voorpaneel kantelt omhoog om toegang te bieden tot de slanggeleiders in het solventrek.
De open deur vergrendelt in de bovenste stand.

Fig. 2: SR-3000 met open voorpaneel

Om veiligheidsredenen mag je het solventrek niet optillen als er een of meer solventreservoirs in de tray staan.

Til bij het optillen of verplaatsen van het solventrek altijd de onderkant of zijkanten van de unit op. Het optillen van het solventrek aan het voorpaneel kan de deur van het voorpaneel beschadigen.
De open deur van het voorpaneel is niet ontworpen om gewicht te dragen. Plaats daarom geen objecten op de open deur.

Solventreservoirs

Het solventrek wordt geleverd met solventreservoirs en bijbehorende slangen, inclusief filterhouders en filterfritten.

Algemene voorzorgsmaatregelen

Neem bij het aansluiten van de solventreservoirs de volgende algemene voorzorgsmaatregelen in acht:

• Installeer altijd filterfritten op de solventleidingen. Dit voorkomt dat verontreinigingen het HPLC-systeem bereiken.
• Controleer de filterfritten regelmatig op doorlaatbaarheid. Vervang de filterfritten met regelmatige tussenpozen. Dit is vooral belangrijk bij het gebruik van waterige solventen. Waterige solventen kunnen de filters verontreinigen met algen en andere micro-organismen die zich op de filterfritten afzetten. Vervang daarom ook de solventen met regelmatige tussenpozen. Spoel de reservoirs grondig om voordat je ze opnieuw vult. Vervang de filterfritten indien nodig.
• Standaard zijn de filterfritten die bij het solventrek worden geleverd 10 µm roestvrijstalen fritten. Als het UltiMate 3000-systeem een biocompatibele pomp of een NCS-3x00RS bevat, vervang je de roestvrijstalen fritten door de titanium fritten uit de accessoireset van de pomp of NCS. Om dit te doen, schroef je het bovenste deel van de filterhouder los van het onderste deel en vervang je de filterfrit. Zorg er bij het plaatsen van de nieuwe filterfrit in het onderste deel voor dat de frit zich in een vlakke positie bevindt (vermijd het kantelen van de frit). Hetzelfde geldt als het systeem een semipreparatieve pomp (HPG-3200P) bevat. Gebruik in dit geval ook de speciale fritten uit de accessoireset.
• Plaats de solventreservoirs zo dicht mogelijk bij de pomp. Om gasbelvorming in de reservoirs te voorkomen, moet je ervoor zorgen dat de reservoirs zich op hetzelfde niveau of hoger bevinden als de pomp. Stapel het rek daarom op de pomp zoals weergegeven in Fig1. De slang die de pomp met de ontgasser verbindt, moet zo kort mogelijk zijn om hervorming van gasbellen in het solvent te voorkomen.
• Zorg er bij het vervangen van solventen voor dat de solventen mengbaar zijn. Meng onmengbare solventen met een tussenliggend solvent (bijvoorbeeld isopropanol) om ze stapsgewijs te vervangen.

De solventreservoirs aansluiten

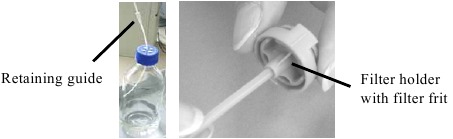

1. Voer de solventleiding door de bevestigingsgeleider, die de slang op zijn plaats houdt in de fles, en vervolgens in het open gat in de reservoirdop.
2. Controleer of er een geschikte frit in de filterhouder is geïnstalleerd:

3. Schuif de filterhouder met filterfrit op het uiteinde van de solventleiding. Controleer of het uiteinde van de solventleiding recht is afgesneden en niet is vervormd. Snijd de slang indien nodig recht af. Gebruik alleen de originele Dionex-solventleidingen.
4. Plaats de complete samenstelling in het solventreservoir.
5. Draai de reservoirdop handvast aan. Verwijder bij het vervangen van een solventleiding eerst de frit, vervolgens de solventleiding en vervolgens de bevestigingsgeleider.

   Fig. 3: De solventleidingen aansluiten op het reservoir

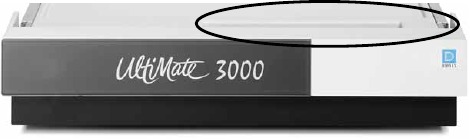

6. Om de solventleidingen aan te sluiten op de ontgasser in de pomp, leid je ze door de opening in het rek.

7. Sluit de solventleidingen aan, bijvoorbeeld op de interne ontgasser van een LGP-3400-pomp. Plaats de solventleidingen in de slanggeleiders (Fig. 2, en sluit ze vervolgens aan op de pomp).

Routine- en preventief onderhoud

Het solventrek is gemaakt van hoogwaardige componenten en materialen om de onderhoudsvereisten te minimaliseren. De oppervlakken zijn bestand tegen zwakke zuren, alkaliën en organische solventen. Veeg desalniettemin onmiddellijk alle vloeistoffen die op het rekoppervlak zijn gemorst op met een pluisvrije doek of papier. Als oppervlakken langere tijd worden blootgesteld, kunnen deze vloeistoffen schade veroorzaken.

Mocht je een instrument voor reparatie naar Dionex moeten retourneren, neem dan contact op met Dionex Service of je lokale distributeur. Een RMA-nummer (Return Material Authorization) is vereist om je instrument te kunnen traceren. Gebruik altijd de originele verpakking en neem de verpakkingsinstructies in acht bij het verzenden van het solventrek. Het verzenden van het rek in een andere dan de originele verpakking maakt de garantie ongeldig. Raadpleeg voor meer informatie de garantieverklaring in de verkoopvoorwaarden.

Technische informatie

Alle technische specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Accessoires, verbruiksartikelen en reserveonderdelen

Standaardaccessoires

Accessoires voor het oplosmiddelrek worden altijd op de nieuwste technische standaard gehouden. Daarom kunnen onderdeelnummers worden gewijzigd. Bijgewerkte onderdelen zijn echter altijd compatibel met de onderdelen die ze vervangen. De onderdeelnummers verwijzen altijd naar de verpakkingseenheid. Neem voor meer informatie contact op met uw Dionex-vertegenwoordiger.

De volgende accessoires worden meegeleverd met het instrument (de lijst kan zonder voorafgaande kennisgeving worden gewijzigd):

Verbruiksartikelen en reserveonderdelen

Veiligheidsinformatie

Symbolen op het instrument en in de handleiding

De tabel toont de symbolen die op het instrument worden gebruikt:

Symbool	Beschrijving
	Raadpleeg de bedieningsinstructies om het risico op schade aan de operator te voorkomen en om het instrument tegen schade te beschermen.
	Label overeenkomstig de richtlijn "Maatregelen voor het beheer van de vervuilingscontrole van elektronische informatieproducten" (China RoHS) indien nodig

Op verschillende plaatsen in de handleiding worden berichten van bijzonder belang aangegeven door bepaalde symbolen:

Tip:	Geeft algemene informatie aan, evenals informatie bedoeld om de prestaties van het instrument te optimaliseren.
	Geeft aan dat het niet opvolgen van de bijbehorende informatie verkeerde resultaten kan veroorzaken of kan leiden tot schade aan het instrument.
	Geeft aan dat het niet opvolgen van de bijbehorende informatie kan leiden tot persoonlijk letsel.

Algemene veiligheidsmaatregelen

Wanneer u met analytische instrumentatie werkt, dient u de potentiële gevaren van het gebruik van chemische oplosmiddelen te kennen.

Om de mogelijkheid van persoonlijk letsel en/of schade aan het instrument te voorkomen, dient u de volgende algemene veiligheidsmaatregelen in acht te nemen bij het bedienen van het instrument:

• Installeer het HPLC-systeem in een goed geventileerd laboratorium. Als de mobiele fase vluchtige of brandbare oplosmiddelen bevat, laat deze dan niet in de werkruimte komen.
• Voor minimale interferentie-effecten moeten alle componenten van het analysesysteem op dezelfde netaansluiting (dezelfde fase) worden aangesloten.
• Het voorpaneel kantelt naar boven. Om schade aan het oplosmiddelrek te voorkomen bij het optillen of verplaatsen, altijd optillen aan de onderkant of zijkanten van de unit.
• Om veiligheidsredenen mag u het oplosmiddelrek niet optillen als er een of meer oplosmiddelreservoirs in de lade staan.
• De open voorpaneeldeur is niet ontworpen om gewicht te dragen. Daarom mag u geen voorwerpen op de open deur plaatsen.
• Stel altijd een lagere druklimiet in voor de HPLC-pomp. Dit voorkomt schade als gevolg van lekkage of het drooglopen van de pomp.
• Als de mobiele fase vluchtige of brandbare oplosmiddelen bevat, vermijd dan open vuur en vonken.
• Veel organische oplosmiddelen en buffers zijn giftig. Ken de toxicologische eigenschappen van alle mobiele fasen die u gebruikt.
• De toxicologische eigenschappen van veel monsters zijn mogelijk niet goed bekend. Als u twijfelt over een monster, behandel het dan alsof het een potentieel schadelijke stof bevat.
• Draag een veiligheidsbril bij het hanteren van mobiele fasen. Een oogspoelfaciliteit en een gootsteen moeten zich in de buurt van de unit bevinden. Als er mobiele fase in de ogen of op de huid spat, was het getroffen gebied dan en zoek medische hulp.
• Voer alle afval van de mobiele fase op een milieuvriendelijke manier af die in overeenstemming is met alle lokale voorschriften. Laat geen brandbare en/of giftige oplosmiddelen zich ophopen. Volg een gereguleerd, goedgekeurd programma voor afvalverwerking. Voer nooit brandbare en/of giftige oplosmiddelen af via het gemeentelijk rioolsysteem
• Gebruik alleen standaard oplosmiddelen (HPLC-kwaliteit) en buffers die compatibel zijn met alle onderdelen die mogelijk aan oplosmiddelen worden blootgesteld.
• In een UltiMate 3000-systeem zijn sommige componenten gemaakt van PEEK. Hoewel dit polymeer een uitstekende chemische bestendigheid heeft tegen de meeste organische oplosmiddelen, heeft het de neiging om op te zwellen bij contact met trichloormethaan (CHCl₃), dimethylsulfoxide (DMSO) of tetrahydrofuran (THF). Bovendien wordt het aangetast door geconcentreerde zuren, zoals zwavelzuur en salpeterzuur of een mengsel van hexaan, ethylacetaat en methanol. (Zwelling of aantasting door geconcentreerde zuren is geen probleem bij korte spoelprocedures.)
• Gebruik geen PEEK-slang die is belast, gebogen of geknikt.
• Draag een veiligheidsbril bij het hanteren van gesmolten silicabuizen (tijdens installatie, snijden, enz.)
• Gebruik alleen originele Dionex-reserveonderdelen. Het vervangen van onderdelen die geen Dionex-onderdelen zijn of het gebruik van accessoires die geen Dionex-accessoires zijn, kan de prestaties van het instrument beïnvloeden.
• Gebruik het oplosmiddelrek niet op andere manieren dan beschreven in deze handleiding.
