PreSonus StudioLive 24R handleiding
- 1 Belangrijkste kenmerken
- 2 Toepassingen
- 3 De digitale mixer die veelzijdigheid definieert
- 4 Een geïntegreerde monitormixer
- 5 Het perfecte persoonlijke monitorsysteem
- 6 De digitale stagebox
- 7 Een complete netwerkoplossing
- 8 Optionele accessoires
- 9 Technische specificaties
- 10 Download handleiding
- 11 In andere talen
Belangrijkste kenmerken
- Aangedreven door de nieuwe single-core PreSonus FLEX DSP Engine om de meeste verwerking van alle digitale mixers in zijn klasse te bieden
- 40-kanaals digitale rackmixer
- 22 mixbussen, waaronder 6 individueel configureerbare FlexMixes (aux-, matrix- of subgroepopties)
- 286 gelijktijdige processors met State Space-Modeled Fat Channel-compressor en EQ-plug-ins beschikbaar op elk ingangskanaal en elke uitgangsbus
- FLEX FX multi-effectenprocessor met 4 slots om legendarische nagalm-emulaties en delays te laden met 4 speciale effectenbussen
Toepassingen
- Geïnstalleerd geluid
- Mobiele toepassingen
- Zakelijk
- Persoonlijke monitoring
- Studio

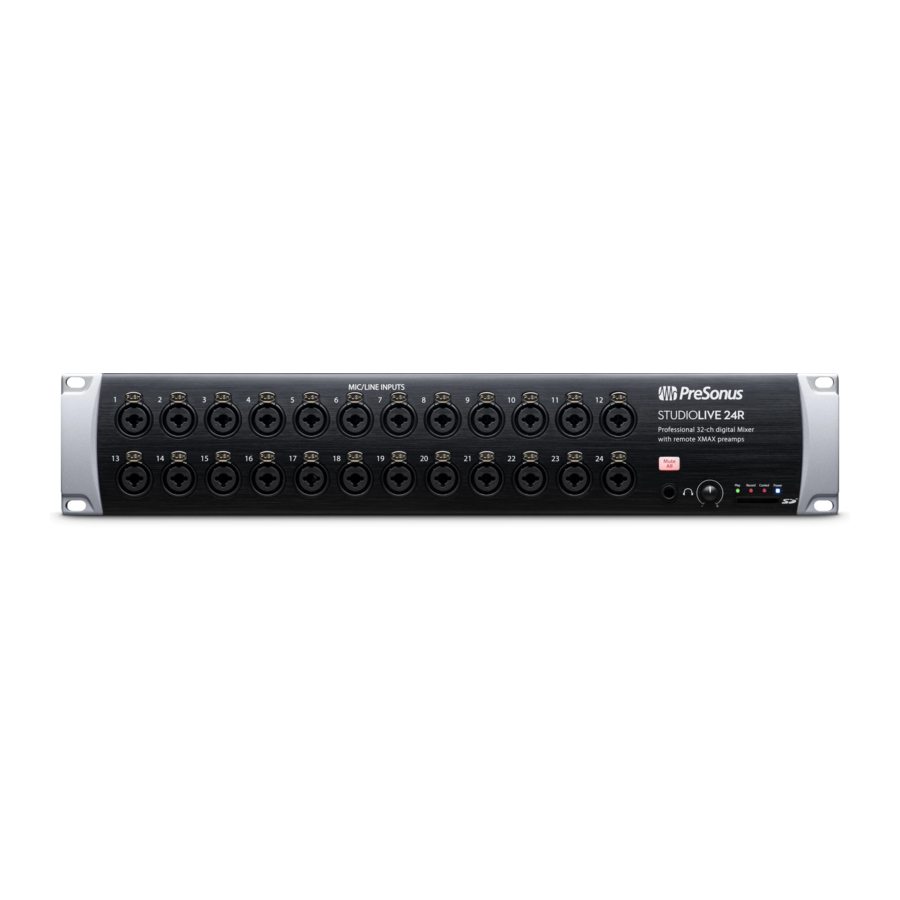

De digitale mixer die veelzijdigheid definieert
De StudioLive 24R digitale mixer is vier audiotoestellen in twee compacte rackruimtes. Gebruik hem als een standalone digitale mixer met UC Surface remote mixing-software. Combineer hem met uw StudioLive Series III consolemixer om hem te gebruiken als een stagebox of geïntegreerde monitormixer. Verbind hem met EarMix 16M-monitormixers voor het ultieme persoonlijke monitorsysteem. Krijg altijd professionele opnameresultaten met de continu bidirectionele, 128-kanaals (64x64) USB-audio-interface met statespace-gemodelleerde vintage dynamics en EQ-plug-ins op elke ingang en bus. Of hij nu standalone wordt gebruikt of als onderdeel van een compleet audiosysteem, geen enkele andere rackmount digitale mixer is zo flexibel of zo krachtig.
Binnenin de StudioLive 24R drijft de dual-core PreSonus FLEX DSP Engine 40 mixing-kanalen, 22 mixbussen en 286 gelijktijdige processors aan – inclusief 4 stereo nagalmsystemen en Fat Channel-plug-in modellen op elk ingangskanaal en elke mixbus. Uitgerust met 24 op afstand bedienbare XMAX-microfoonvoorversterkers aan boord, voeg eenvoudig een NSB 8.8-stagebox toe en je hebt een analoge in- en uitgang voor elk kanaal en elke bus om een echte 32-kanaals digitale mixer te creëren die comfortabel in elke installatie van elk formaat past. Verbind hem eenvoudig met een standaard draadloze router en bedien elke mixparameter vanaf een iPad®, Android™-tablet of Windows® Touch-computer met behulp van UC Surface. UC Surface is ontworpen om mixen op een touchscreen net zo intuïtief te maken als mixen op een bedieningspaneel, maar met het voordeel dat je front-of-house kunt mixen vanaf elke locatie.
Een geïntegreerde monitormixer
Voor professionele locaties en touringacts die een speciale monitormixer nodig hebben, bieden StudioLive Series III-rackmixers een speciale monitormixermodus wanneer ze worden gebruikt als onderdeel van een groter StudioLive AVB-netwerk. Wanneer hij is aangesloten op een StudioLive Series III-consolemixer, biedt de StudioLive 24R externe ingangen en hoofduitgangen, terwijl hij tegelijkertijd de volledige controle behoudt over zijn FlexMixes, zodat je maximaal zestien mono monitormixen kunt maken, compleet met onafhankelijke gate, compressie, EQ en effecten op elk kanaal en elke bus.
Het perfecte persoonlijke monitorsysteem
In combinatie met maximaal 16 EarMix 16M persoonlijke monitormixers is de StudioLive 32R de krachtigste persoonlijke monitoringhub die beschikbaar is. Met 16 FlexMix-bussen die kunnen worden geconfigureerd als aux-mixen, subgroepen of matrixmixen, maakt de StudioLive 24R het gemakkelijk om vereenvoudigde mixen te maken voor sommige EarMix 16M-mixers, terwijl anderen op hetzelfde netwerk toegang krijgen tot alle 16 kanalen. Met vier speciale effectenbussen kun je nagalm en delay toevoegen en kunnen de muzikanten de blend vanaf het podium regelen. Geen enkel ander persoonlijk monitorsysteem biedt zo veel krachtige verwerking met flexibele, gebruiksvriendelijke routingfuncties.
De digitale stagebox
Als een digitale stagebox voor StudioLive Series III-consolemixers biedt de StudioLive 24R 24 externe digitaal bedienbare XMAX-voorversterkers die rechtstreeks vanaf het Fat Channel van je StudioLive Series III-console kunnen worden versterkt. De uitgangen van de StudioLive 24R spiegelen automatisch de mixen die beschikbaar zijn op je consolemixer, waardoor routing snel en eenvoudig is. Het beste van alles is dat wanneer je een rackmount mixer nodig hebt voor een klein mobiel optreden of een externe zakelijke toepassing, je eenvoudig de Stage Box-modus kunt uitschakelen en je een complete 32-kanaals digitale mixer hebt die in twee rackspaces past.

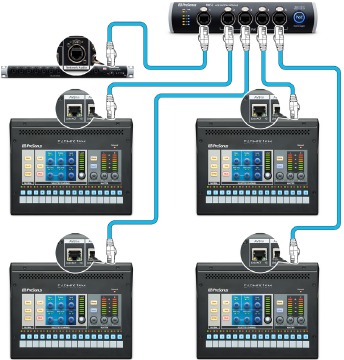

Een complete netwerkoplossing
Het StudioLive Series III-ecosysteem van netwerkproducten loopt voorop in AVB-netwerktechnologie. Het ecosysteem is ontworpen om elkaar aan te vullen, is eenvoudig uit te breiden en snel te configureren. De StudioLive 24R combineert de krachtige verwerking waar StudioLive Series III-mixers om bekend staan met flexibele modi om perfect te combineren met consolemixers en EarMix 16M persoonlijke monitormixers. Of hij nu standalone wordt gebruikt als een digitale mixer en audio-interface, of gebruikt met andere StudioLive Series III ecosysteemproducten, de StudioLive 24R combineert flexibiliteit met DSP-kracht om de ultieme compacte audio-oplossing te worden.
Optionele accessoires
(Apart verkrijgbaar)
De volgende optionele accessoires zijn beschikbaar:

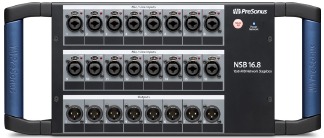

NSB-serie stageboxen. De NSB 8.8 en NSB 16.8 bieden 8 of 16 vergrendelbare combo microfoon-/lijningangen met op afstand bedienbare XMAX-voorversterkers die gain-compensatie bevatten voor scenario's met gedeelde ingangen. Acht uitgangen gebruiken vergrendelbare XLR-aansluitingen. Met een ingebouwde 2-poorts AVB-switch kun je meerdere units in serie schakelen.
EarMix 16M Personal Monitor Mixer. De PreSonus EarMix 16M personal monitor mixer biedt 16 ingangskanalen via AVB, elk met 3-bands EQ en limiter. Power-over-Ethernet (PoE) zorgt voor een gemakkelijke implementatie.
SW5e AVB Switch. De SW5E AVB-switch van PreSonus levert vijf AVB-poorten met veilige vergrendelbare XLR Ethernet-aansluitingen. Vier PoE-poorten leveren stroom voor EarMix 16M personal monitor mixers en andere PoE-apparaten. Netwerk Link/ Activity-indicatoren helpen je ervoor te zorgen dat netwerkgegevens correct stromen.
Technische specificaties
| MICROFOONVOORVERSTERKER | |
| Type | 24 XLR Female, balanced (Combo-aansluitingen) |
| Frequentierespons naar hoofduitgang (bij unity gain) | 20-20 kHz, ±0.5 dBu |
| Ingangsimpedantie | 1 kΩ |
| THD naar hoofduitgang | <0.005%, +4 dBu, 20-20 kHz, unity gain, unwtd |
| S/N-verhouding naar hoofduitgang (Ref = +4 dB, 20 kHz BW, unity gain, A-wtd) | 94 dB |
| Common Mode Rejection Ratio (1 kHz bij unity gain) | 65 dB |
| Gain Control Range (±1 dB) | 0 dB tot +60 dB |
| Maximaal ingangsniveau (unity gain) | +12 dBu |
| Fantoomvoeding (±2 VDC) | 48 VDC, schakelbaar per kanaal |
| LIJNINGANGEN | |
| Type | 24 ¼" TRS Female, balanced (Combo-aansluitingen), 2 RCA female (unbalanced) |
| Frequentierespons naar hoofduitgang (bij unity gain) | 20-20 kHz, ±0.5 dBu |
| Ingangsimpedantie | 10 kΩ |
| THD naar hoofduitgang | <0.005%, +4 dBu, 20-20 kHz, unity gain, unwtd |
| S/N-verhouding naar hoofduitgang (Ref = +4 dB, 20 kHz BW, unity gain, A-wtd) | 94 dB |
| Maximaal ingangsniveau | +18 dBu |
| FLEXMIX-UITGANGEN | |
| Type | 12 ¼" TRS, balanced |
| Maximaal uitgangsniveau | +24 dBu, ±0.5 dBu |
| Uitgangsimpedantie | 100Ω |
| HOOFDUITGANGEN | |
| Type | 2 XLR Male, balanced (Stereo Links/Rechts) |
| Maximaal uitgangsniveau | Q+24 dBu, ±0.5 dBu |
| Uitgangsimpedantie | 100Ω |
| HOOFDTELEFOONUITGANG | |
| Type | ¼" TRS Female, actieve stereo |
| Maximaal vermogen | 100 mW/ch. @ 60Ω belasting |
| Frequentierespons | 20 Hz – 20 kHz (± 0.5 dB) |
| THD+N | 0.01%, 1 kHz, max gain, 20 Hz BW, unwtd |
| S/N-verhouding | 96 dB, 1 kHz, max gain, 20 Hz BW, unwtd |
| SYSTEEMOVERSPRAAK | |
| Ingang naar uitgang | -90 dB (Ref = +4 dBu, 20 Hz-20 kHz, unwtd) |
| Aangrenzende kanalen | -87 dB (Ref = +4 dBu, 20 Hz-20 kHz, unwtd) |
| DIGITALE AUDIO EN BEDIENING | |
| ADC Dynamic Range | 115 dB (A-wtd, 48 kHz) |
| DAC Dynamic Range | 115 dB (A-wtd, 48 kHz) |
| USB-opnamepoort | USB 2.0, Type-B |
| Bluetooth™ Input | 4.1, stereo |
| AES/EBU-uitgang | XLR Male |
| Netwerkbedieningspoort | RJ-45 |
| AVB Audio Network Port | Vergrendelende XLR Ethernet |
| Interne verwerking | 32-bits, floating point |
| DSP Engine | Quad-core FLEX DSP |
| Sampling Rate | 44.1 en 48 kHz |
| A/D/A-bitdiepte | 24 |
| Referentieniveau voor 0 dBFS | +18 dBu |
| Totale systeemlatentie | 1.9 ms (lokale routing, analoge in-analoge uitgang, alle verwerking actief) |
| Jitter | <20 ps RMS (20 Hz - 20 kHz) |
| Jitter Attenuation | >60 dB (1 ns in, 1 ps uit) |
| STROOM/OMGEVING | |
| Aansluiting | IEC |
| Ingangsspanningsbereik | 90 tot 230 VAC (±10%) |
| Stroomvereisten (continu) | 85W |
| Aanbevolen omgevingstemperatuur tijdens bedrijf | 0˚ tot 40˚ Celsius/32˚ tot 104˚ Fahrenheit |
| FYSIEK | |
| Hoogte | 3.5" (90 mm) |
| Breedte | 19" (483 mm) |
| Diepte | 12" (305 mm) |
| Gewicht | 10.8 lbs. (4.9 kg) |
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download PreSonus StudioLive 24R handleiding
