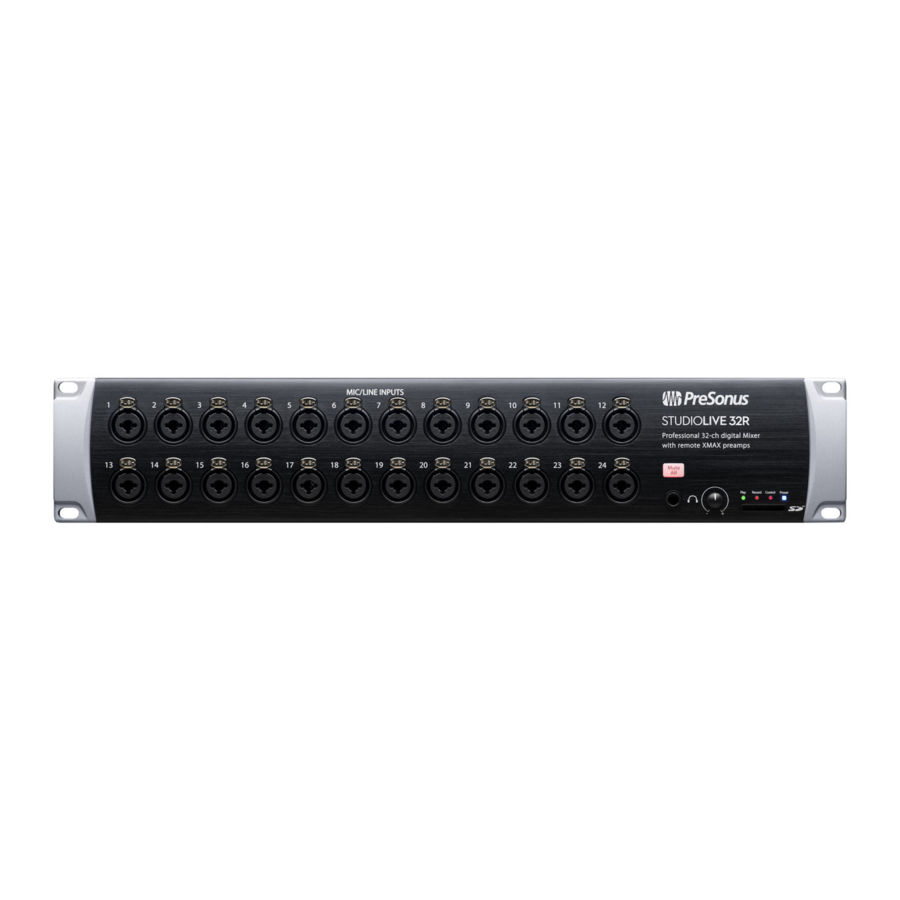

PRESONUS StudioLive 32R, StudioLive 24R, StudioLive 16R handleiding

Overzicht

Introductie

PreSonus Audio Electronics, Inc. heeft de StudioLive 32R, StudioLive 24R en StudioLive 16R ontworpen met behulp van hoogwaardige componenten om optimale prestaties te garanderen die een leven lang meegaan. PreSonus Audio Electronics heeft uw StudioLive mixer gebouwd met hoogwaardige componenten om optimale prestaties te garanderen voor vele jaren. Geladen met 32, 24 of 16 high-headroom XMAX™ microfoon voorversterkers, een ingebouwde multitrack USB opname- en weergave interface, krachtige Fat Channel signaalverwerking, hoogwaardige effecten, uitgebreide routing, stereo SD opname en meer, verleggen de StudioLive Series III rack mixers nieuwe grenzen voor muziekoptredens en -productie. Het enige wat u nodig hebt is een compatibele computer met een USB-verbinding of een SD-kaart, een paar microfoons en kabels, luidsprekers en uw instrumenten, en u bent klaar om op te nemen in de studio of voor een live publiek!

We moedigen u aan om contact met ons op te nemen met vragen of opmerkingen over dit product. PreSonus Audio Electronics zet zich in voor voortdurende productverbetering en we waarderen uw suggesties zeer. Wij geloven dat de beste manier om ons doel van voortdurende productverbetering te bereiken is door te luisteren naar de echte experts: onze gewaardeerde klanten. We waarderen de steun die u ons hebt getoond door de aankoop van dit product.

Over deze handleiding

We raden u aan deze handleiding te gebruiken om vertrouwd te raken met de functies en correcte aansluitprocedures voor uw mixer voordat u hem probeert te gebruiken. Dit helpt u problemen tijdens de installatie en configuratie te voorkomen. In deze handleiding vindt u Power User Tips. Deze tips geven nuttige aanwijzingen over hoe u uw StudioLive mixer het beste kunt gebruiken en kunt profiteren van unieke workflow-functies en -eigenschappen.

Wanneer er verschillen in de framegrootte voorkomen, wordt eerst de StudioLive 32R genoemd, gevolgd door de StudioLive 24R en vervolgens de StudioLive 16R.

Functies

• 34/26/18 totale analoge ingangen
• 32/24/16 microfoon/lijn kanaalingangen plus 2 RCA-ingangen
• 16/12/6 TRS FlexMix-uitgangen
• 2 XLR (links/rechts) hoofd uitgangen
• Stereo hoofdtelefoonuitgang
• 32/32/16 ingangskanalen
• 32R en 24R: 2 stereo aux-ingangen (AVB of USB)
• 1 stereo digitale return (SD-kaart, AVB of USB)
• 26/26/10 bussen:
  • 16/16/6 FlexMixen
  • 4/4/2 interne effectenbussen
  • 32R en 24R: 4 speciale subgroepen
• 24/24/8 Filter DCA's
• 1 Ethernet-bedieningsnetwerkpoort met dynamische, zelf toegewezen en handmatige IP-adresmodi
• 1 Ethercon AVB audionetwerkpoort
• Ingebouwde stereo SD-recorder
• 38x38 (32R en 24R) / 18x18 (16R) USB-opname-interface
• 55x55 (32R en 24R) / 32x32 (16R) AVB-opname-interface
• Studio-kwaliteit converters met 115 dB dynamisch bereik
• 48 kHz werking met 24-bits resolutie (44,1 kHz optie binnenkort beschikbaar)
• UC Surface touch control software voor Mac®, Windows®, iPad® en Android™ gratis beschikbaar in de Apple App Store, Google Play en Amazon App Store
• Studio One® Artist digital audio workstation software voor Mac en Windows
• Capture™ multitrack opnamesoftware voor Mac en Windows
• QMix®-UC aux-control software voor iOS® en Android™ gratis beschikbaar in de Apple App Store en Google Play

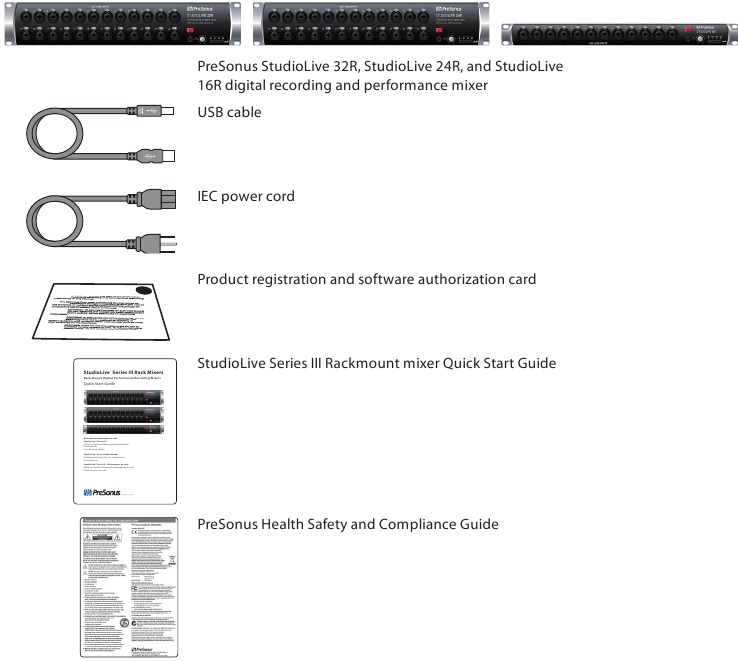

Wat zit er in de doos

Uw StudioLive Series III rackmount mixerpakket bevat het volgende:

Wat zit er niet in de doos:
Nadat u uw mixer hebt geregistreerd, kunt u UC Surface voor macOS en Windows, Capture en Studio One Artist downloaden van uw My PreSonus-account.

UC Surface voor iPad en QMix-UC voor iPhone/iPod touch kunnen worden gedownload van de Apple App Store.

UC Surface en QMix-UC voor Android kunnen worden gedownload van de Google Play Store.

Wat u nodig hebt

De volgende items zijn niet inbegrepen bij uw StudioLive Series III rackmount mixer, maar zijn wel nodig om uw nieuwe mixsysteem te voltooien:

• LAN-netwerk met internettoegang of een SD- of SDHC-kaart met een capaciteit van ten minste 2 GB voor firmware-updates.
• Draadloze router. Ga naar www.PreSonus.com voor aanbevolen routers.
• UC Surface draait op een computer (macOS of Windows), Android-apparaat of iPad die bekabeld of draadloos is verbonden met hetzelfde LAN-netwerk als uw mixer.

Aanvullende bronnen

Softwaregidsen:

• Netwerken voor StudioLive afstandsbediening. Deze gids helpt u bij het maken van een LAN-netwerk om uw StudioLive op afstand te bedienen vanaf een computer, tablet of mobiel apparaat.
• Uw StudioLive gebruiken als audio-interface met de Universal Control Referentiehandleiding. Deze gids beschrijft de functies en mogelijkheden van Universal Control en hoe u uw StudioLive mixer kunt gebruiken als audio-interface met uw favoriete DAW-applicatie.
• UC Surface Referentiehandleiding. Deze gids beschrijft de functies en mogelijkheden van UC Surface met elk StudioLive mixermodel.
• QMix-UC Referentiehandleiding. Deze gids beschrijft de functies en mogelijkheden van QMix-UC met elk StudioLive mixermodel.
• Capture 2 Referentiehandleiding. Bij StudioLive mixers wordt Capture meegeleverd, een digitale audio multitrack-opnametoepassing die is ontworpen om opnemen snel en eenvoudig te maken.
• Studio One Integratie Referentiehandleiding. Studio One Artist wordt bij elke StudioLive mixer meegeleverd. Naast een krachtige DAW biedt Studio One unieke routing- en integratiefuncties. Deze handleiding helpt u het meeste uit uw StudioLive mixer te halen wanneer deze wordt gebruikt met Studio One of Studio One Artist.

Aanvullende bronnen:

• StudioLive Series III AVB Netwerkgids. Deze handleiding behandelt geavanceerde AVB-audionetwerkconfiguratie voor de StudioLive Series III mixers.
• StudioLive Series III Stage Box Modus Addendum. De StudioLive Series III rackmount mixers (StudioLive 32R, StudioLive 24R, StudioLive 16R) kunnen worden gebruikt als geavanceerde stageboxen voor StudioLive Series III console mixers (StudioLive 32, StudioLive 24, StudioLive 16).
• StudioLive Series III Studio One DAW Bediening Addendum. StudioLive Series III console mixers (StudioLive 32, StudioLive 24, StudioLive 16) kunnen worden gebruikt om Studio One en Studio One Artist te bedienen.

Aan de slag

Dit onderdeel leidt je door de registratie van je mixer, het bijwerken van de firmware en het verbinden met een netwerk. Lees de korte netwerktutorial in de : Sectie Een bedieningsapparaat toevoegen om vertrouwd te raken met de beste werkwijzen voor netwerken. Ga naar www.presonus.com voor de meest recente systeemvereisten en een bijgewerkte lijst met compatibele hardware. Over het algemeen heb je het volgende nodig:

• LAN-netwerkverbinding en router
• Internetverbinding voor registratie en firmware-download.
• Een apparaat met UC Surface

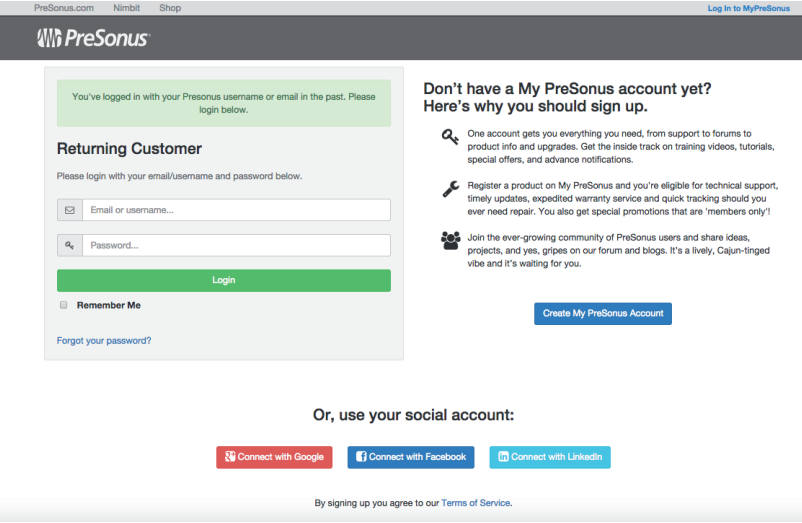

Stap 1: Registreer je StudioLive Series III Rackmount Mixer

1. Ga naar my.presonus.com en log in of maak een nieuw gebruikersaccount aan als je er nog geen hebt.


2. Zodra je bent ingelogd op je my PreSonus-account, klik je op de knop Register a Product (Een product registreren) bovenaan de pagina.

3. Selecteer "Hardware" in het vervolgkeuzemenu in het dialoogvenster, voer de informatie voor je mixer in en vink het vakje aan waarin staat dat je de licentieovereenkomst hebt gelezen en ermee akkoord gaat. Klik/tik op de knop Register (Registreren) als je klaar bent om je controller te registreren.


Stap 2: Een bedieningsapparaat toevoegen

Bedienings- en audiogegevensverbindingen

Je kunt je mixer als volgt verbinden met UC Surface:

• Bekabeld met een standaard LAN-netwerk (alleen bediening).
• Bekabeld met een computer via USB (bediening en audio).

In de volgende paragrafen beschrijven we al deze configuraties in detail.

Power User Tip: WPA en WPA2 zijn protocollen die zijn gemaakt om draadloze netwerken te beveiligen.
WPA staat voor "Wi-Fi Protected Access" en WPA2 is een latere versie die voldoet aan de IEEE 802.11i-netwerkstandaard. De meeste routers hebben instellingen waarmee hun beveiligingsprotocollen worden beheerd; raadpleeg de documentatie voor je router om te leren hoe je deze instellingen kunt wijzigen.

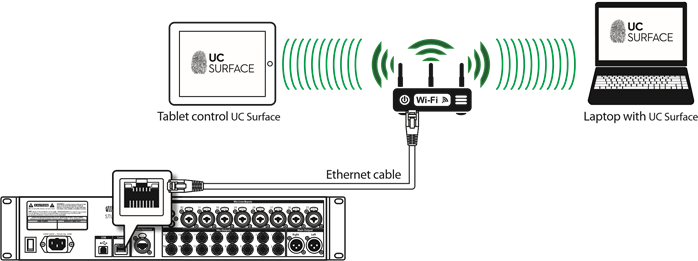

Bekabeld LAN-netwerk (Ethernet)

De gemakkelijkste manier om je bedieningsnetwerk te configureren, is door je mixer en apparaten (computer, iPad of Android) aan te sluiten op een draadloze router. Hierdoor kun je snel apparaten aansluiten voor afstandsbediening met UC Surface en QMix-UC.

1. Sluit je StudioLive Series III Rackmount-mixer aan op een draadloze router met een Ethernet-kabel.

2. Zet de router aan en vervolgens de mixer.
3. Verbind je computer, Android- en iOS-apparaat met het draadloze netwerk. Je kunt je computer ook rechtstreeks aansluiten op de draadloze router met een Ethernet-kabel als je dat liever doet.
4. De controle-led aan de voorkant van je StudioLive-mixer wordt blauw zodra deze is verbonden en goed communiceert met het netwerk.

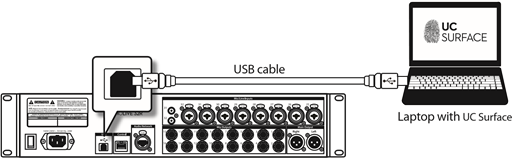

Bekabeld met een computer (USB)

Je StudioLive Series III rackmount mixer kan rechtstreeks worden verbonden met UC Surface dat op een computer draait via USB.

Let op: In deze configuratie kun je slechts één apparaat gebruiken – je computer – om je StudioLive-mixer te bedienen.

Om te beginnen, moet je Universal Control op je computer installeren. Raadpleeg de Universal Control-referentiehandleiding Using Your StudioLive as an Audio Interface (Je StudioLive gebruiken als audio-interface) voor alle details.

Zodra Universal Control is geïnstalleerd, sluit je je StudioLive-mixer aan via USB en start je Universal Control.

De controle-led aan de voorkant van je StudioLive-mixer wordt blauw zodra deze is verbonden en goed communiceert met de computer.

Stap 3: Firmware bijwerken

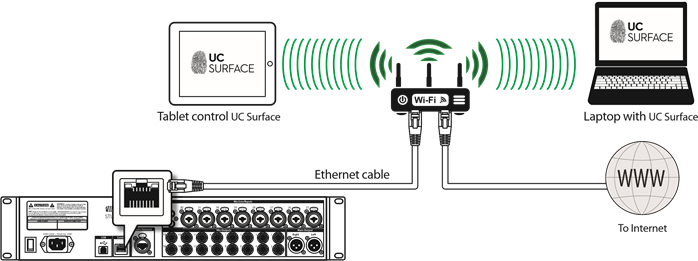

Direct bijwerken via internet

De gemakkelijkste manier om de firmware van je StudioLive Series III rackmount mixer bij te werken, is door je mixer aan te sluiten op een apparaat met UC Surface dat ook toegang heeft tot internet

Power User Tip: Omdat direct bijwerken vanaf internet de veiligste en snelste methode is om de firmware van je mixer bij te werken, wordt het ten zeerste aanbevolen om deze methode te gebruiken wanneer dat mogelijk is.

Om internetupdates te gebruiken, moet je PreSonus-hardware zijn geregistreerd bij je My PreSonus-account.

Vanuit UC Surface

1. Verbind zowel je mixer als je UC Surface-apparaat met een netwerk met internettoegang (bekabeld of draadloos).
2. Open UC Surface en verbind met je mixer.
3. Klik of tik op het pictogram Settings (Instellingen) rechtsboven in het UC Surface-venster.

4. Klik op het tabblad Device Settings (Apparaatinstellingen) op "Check Firmware Update" (Controleren op firmware-update).

5. Je wordt gevraagd of je wilt doorgaan met de firmware-update. Klik op "OK" (OK).
6. een voortgangsbalk wordt weergegeven in UC Surface tijdens het eerste deel van de firmware-update. Zodra het voltooid is, zal UC Surface je informeren dat het klaar is en je vragen om de mixer uit en weer aan te zetten.\
7. Wanneer je je mixer opnieuw start, controleer dan of de laatste vier cijfers van de firmwareversie erop hetzelfde zijn als de firmwarebestanden die je hebt gedownload.

Handmatige firmware-updates

Om de firmware van je mixer handmatig bij te werken, heb je een computer met internettoegang nodig en een methode om het bestand van de ene computer naar de andere over te brengen (USB-stick, SD-kaart, enz.).

1. Log in op je my.presonus.com-account.
2. Zodra je bent ingelogd, klik je op de knop My Products (Mijn producten) bovenaan de pagina.

3. Klik op het tabblad Hardware om je geregistreerde hardwareproducten te bekijken.

4. Zoek je mixermodel op de pagina en klik op de link View More Details (Meer details bekijken).

5. Klik op de knop update Firmware (Firmware bijwerken) om de bestanden naar je computer te downloaden.

6. Wanneer het downloaden is voltooid, open je de map Downloads. Afhankelijk van de systeemvoorkeuren van je computer wordt het firmware-archiefbestand .zip mogelijk niet automatisch gedecomprimeerd. Als dit niet het geval is, dubbelklik je op het bestand en wordt het gedecomprimeerd. Je vindt een enkel .img-bestand binnenin. Sleep het naar je verwisselbare media.

7. Start UC Surface op de computer die is verbonden met je mixer en klik op de knop Settings page (Instellingenpagina).

8. Sleep het .img-bestand naar het gedeelte Firmware Update.
   De firmware-update start automatisch.


Stap 4: Een AVB-netwerk instellen

De StudioLive Series III Rackmount-mixers kunnen worden gebruikt als een stagebox voor de StudioLive Series III-consolemixers via een AVB-netwerk met of zonder DSP-verwerking.

Terwijl een Series III-rackmount mixer is verbonden met een consolemixer, rechtstreeks of via een AVB-netwerk, ondersteunt hij het verzenden en ontvangen van audio en het op afstand bedienen van preamp-niveaus en fantoomvoeding.

Voor volledige informatie over het gebruik van je StudioLive Series III Rackmount mixer als een stagebox of externe I/O voor een StudioLive Series III consolemixer, raadpleeg de StudioLive Series III Stagebox Mode Addendum.

Aansluiting

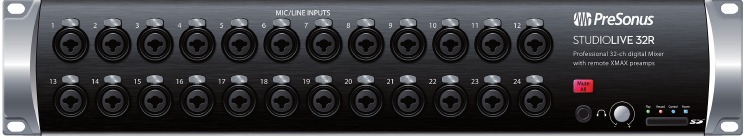

Voorpaneel

Power/Status-led.

Dit geeft de huidige status van uw StudioLive Series III rackmount mixer weer:

• Uit. De mixer is niet ingeschakeld.
• Blauw. De mixer is ingeschakeld en werkt normaal.
• Rood knipperend. Er is een fout opgetreden bij het opstarten van de mixer.
• Geel knipperend. De mixer is bezig met het bijwerken van de firmware.
• Groen. De mixer heeft het laden van nieuwe firmware voltooid.

Control-led.

Dit geeft de status weer van het LAN-netwerk dat u gebruikt om uw mixer te bedienen.

• Uit. De mixer is niet ingeschakeld.
• Blauw. De mixer is ingeschakeld en er is een bedieningsapparaat aangesloten.
• Rood. De mixer is ingeschakeld en er is geen bedieningsapparaat aangesloten.

SD-kaart record indicator.

Deze led geeft de opnamestatus van de SD-recorder weer. Wanneer de SD-kaart aan het opnemen is, licht deze led rood op. Wanneer dit niet het geval is, is deze uitgeschakeld.

SD-kaart playback indicator.

Deze led geeft de afspeelstatus van de SD-recorder weer. Wanneer de SD-kaart aan het opnemen of afspelen is, licht de led groen op. Wanneer dit niet het geval is, is deze uitgeschakeld.

Koptelefoon. Deze ¼-inch TRS-aansluiting is bedoeld voor gebruik met een koptelefoon. De Phones-knop regelt het niveau.

Mute All. Dempt alle ingangen en mix-uitgangen. Deze knop is gekoppeld aan de Mute All-knop in de Global Settings-weergave van de UC Surface-software.

Tip voor gevorderde gebruikers: De Mute All-knop is zowel vergrendelend als kortstondig. Wanneer de knop wordt ingedrukt en direct wordt losgelaten, wordt deze vergrendeld in de "aan"-stand. Wanneer de knop wordt ingedrukt en vastgehouden, wordt deze ingeschakeld terwijl deze wordt vastgehouden en uitgeschakeld wanneer deze wordt losgelaten.
Tip voor gevorderde gebruikers: De mute-status van elk kanaal en elke bus blijft behouden terwijl Mute All actief is. Op deze manier, als een kanaal was gedempt voordat Mute All werd ingeschakeld, blijft het gedempt wanneer Mute All wordt uitgeschakeld

Mic/Line-ingangen. Deze ingangen gebruiken TRS-XLR-combo-aansluitingen die zowel XLR- als gebalanceerde of ongebalanceerde 1/4"-kabels kunnen accepteren. De ¼-inch TRS-connectoren omzeilen de versterkingsfase en zijn geschaald om line-level signalen tot +18 dBFS te accepteren.

Tip voor gevorderde gebruikers: Wanneer de line-ingangen zijn ingeschakeld, wordt het microfoonvoorversterkercircuit volledig omzeild en is er geen trimregeling beschikbaar. Typische voorbeelden van line-level aansluitingen zijn synthesizeruitgangen, signaalprocessors en stand-alone microfoonvoorversterkers en kanaalstrips. Gebruik de uitgangsniveau regelaar op uw line-level apparaat om het niveau aan te passen.

Opmerking: Zoals bij veel audioapparaten, kan het aansluiten van een microfoon of line-level apparaat, of het in-/uitschakelen van fantoomvoeding een kortstondige ruispiek veroorzaken in de audio-uitgang van uw StudioLive mixer. Het wordt ten zeerste aanbevolen dat u de fader van een kanaal dempt of omlaag draait voordat u aansluitingen wijzigt of fantoomvoeding in- of uitschakelt.

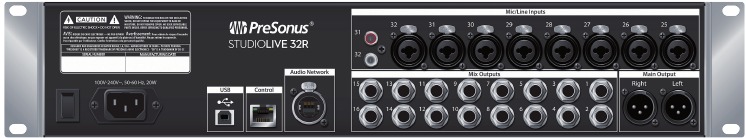

Achterpaneel

Mic/Line-ingangen (StudioLive 32R en 16R). Op de StudioLive 32R en 16R bevinden de eerste 24/12 ingangen zich op het voorpaneel, de laatste 8/4 ingangen bevinden zich op het achterpaneel. Deze ingangen gebruiken TRS-XLR-combo-aansluitingen die zowel XLR- als gebalanceerde of ongebalanceerde 1/4"-kabels kunnen accepteren. De ¼-inch TRS-connectoren omzeilen de versterkingsfase en zijn geschaald om line-level signalen tot +18 dBFS te accepteren.

RCA-ingangen. De laatste twee ingangen op de StudioLive Series III rackmount mixers zijn ook voorzien van RCA-ingangen voor het aansluiten van line-level apparaten zoals DVD-spelers. Deze ingangen worden opgeteld bij hun microfoon-/line-equivalenten.

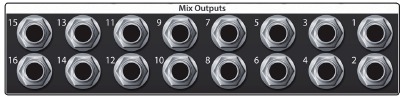

Mix-uitgangen. Uw StudioLive is voorzien van 16/12/6 mix-uitgangen.

Deze mix-uitgangen kunnen worden gebruikt om Aux-, Subgroep- of Matrix-mixen uit te voeren, afhankelijk van hoe u hun speciale mix-bussen configureert. Meer informatie over het configureren van FlexMixes is te vinden in de UC Surface-referentiehandleiding.

Hoofduitgangen. De StudioLive is voorzien van stereo-hoofduitgangen op XLR-aansluitingen.

Audionetwerk. Deze aansluiting accepteert zowel Ethercon- als RJ-45-aansluitingen en wordt gebruikt voor AVB-audionetwerken.

Ethernetpoort. Deze RJ-45-poort wordt gebruikt om uw StudioLive aan te sluiten op een standaard LAN-netwerk, uitsluitend voor bedieningstoepassingen.

Meer informatie over AVB- en bedieningsnetwerken is te vinden in het gedeelte Een AVB-netwerk instellen.

USB-poort. Deze vrouwelijke USB-B-aansluiting biedt verbinding met een computer voor audio-interface, bediening en bestandsoverdracht.

Stroomingang en -schakelaar. Sluit de meegeleverde IEC-voedingskabel aan op deze ingang. Druk op de bovenkant van de schakelaar om uw StudioLive in te schakelen en op de onderkant om de stroom uit te schakelen.

Uw audiosysteem aansluiten

Voordat u begint, zijn hier een paar regels om u op weg te helpen:

• Zet altijd de Main- en Mix-faders in UC Surface lager en zet ook het Phones-niveau lager voordat u aansluitingen maakt. Omgekeerd kunt u ook Mute All inschakelen.
• Voordat u een microfoon aansluit of loskoppelt terwijl andere kanalen actief zijn, dempt u het kanaal waarop u aansluit.
• Uw faders in UC Surface moeten indien mogelijk op of nabij de "U"-markering worden ingesteld. De "U" geeft unity gain aan, wat betekent dat het signaal niet wordt versterkt of verzwakt.
• Zorg ervoor dat uw ingangen niet clippen. Houd de niveaumeters in de gaten; wanneer het signaal Clipping nadert, licht de kanaal-led rood op, wat aangeeft dat de analoog-digitaal-omzetters het risico lopen te worden overstuurd. Het oversturen van de omzetters veroorzaakt digitale vervorming, wat een negatief effect heeft op de geluidskwaliteit.

Uw P.A.- en studioapparatuur moet in de volgende volgorde worden ingeschakeld:

• Geluidsbronnen (keyboards, direct boxes, microfoons, enz.) aangesloten op de StudioLive-ingangen.
• StudioLive-mixer
• Computer (indien van toepassing)
• Eindversterkers of actieve luidsprekers

Wanneer het tijd is om uit te schakelen, moet uw systeem in omgekeerde volgorde worden uitgeschakeld. Nu u weet wat u niet moet doen, laten we aan de slag gaan!

Procedure voor het instellen van het niveau

Opmerking: In dit gedeelte wordt ervan uitgegaan dat u uw mixer al hebt geïnstalleerd en geconfigureerd om te werken met UC Surface op uw computer, iPad of Android-apparaat. Raadpleeg het gedeelte Aan de slag.

1. Sluit een microfoon aan op een microfoonkabel en sluit de kabel aan op de StudioLive Channel 1 microfooningang.

2. Sluit de Main-uitgangen van uw mixer aan op uw eindversterker of actieve monitors. Als u passieve luidsprekers gebruikt, sluit u deze aan op uw eindversterker met behulp van luidsprekerkabels.
3. Steek de stekker van uw mixer in een stopcontact en schakel hem in.
4. Schakel uw actieve luidsprekers of luidsprekerversterker in.


5. Selecteer Channel 1 in UC Surface.

6. Als uw microfoon fantoomvoeding vereist, schakelt u de +48V-knop in.

7. Spreek of zing in uw microfoon met ongeveer hetzelfde volume als u verwacht tijdens de uitvoering.

8. Pas de input trim in UC Surface aan terwijl u de input meter in de gaten houdt. Pas de ingangsversterking aan totdat de meter iets meer dan halverwege staat. De meter mag nooit rood worden.

9. Zet de Channel 1-fader in UC Surface omhoog totdat deze 0 dB (unity gain) bereikt.
10. In UC Surface brengt u de Main-mix niveau fader omhoog totdat u comfortabel naar uw microfoon kunt luisteren via uw luidsprekers.

    Vanaf dit punt kunt u de Fat Channel gebruiken om naar behoefte dynamische verwerking en EQ toe te voegen. Raadpleeg de UC Surface-referentiehandleiding voor meer informatie over het gebruik van UC Surface en de Fat Channel.

Typische installatiediagrammen

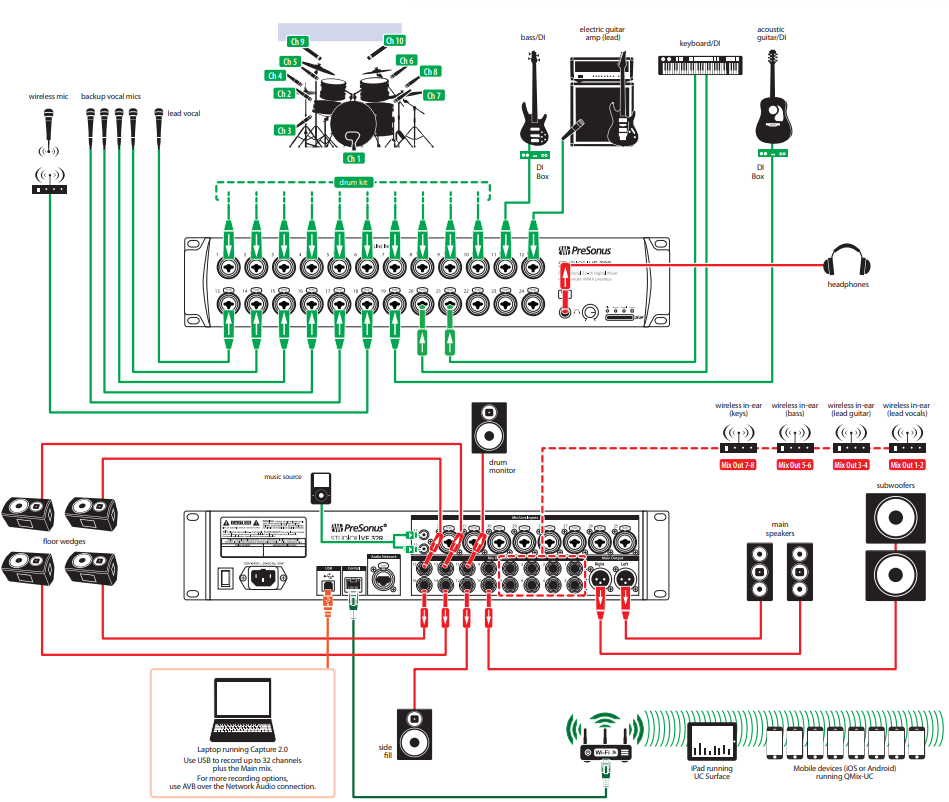

Typische bandopstelling (StudioLive 32R)

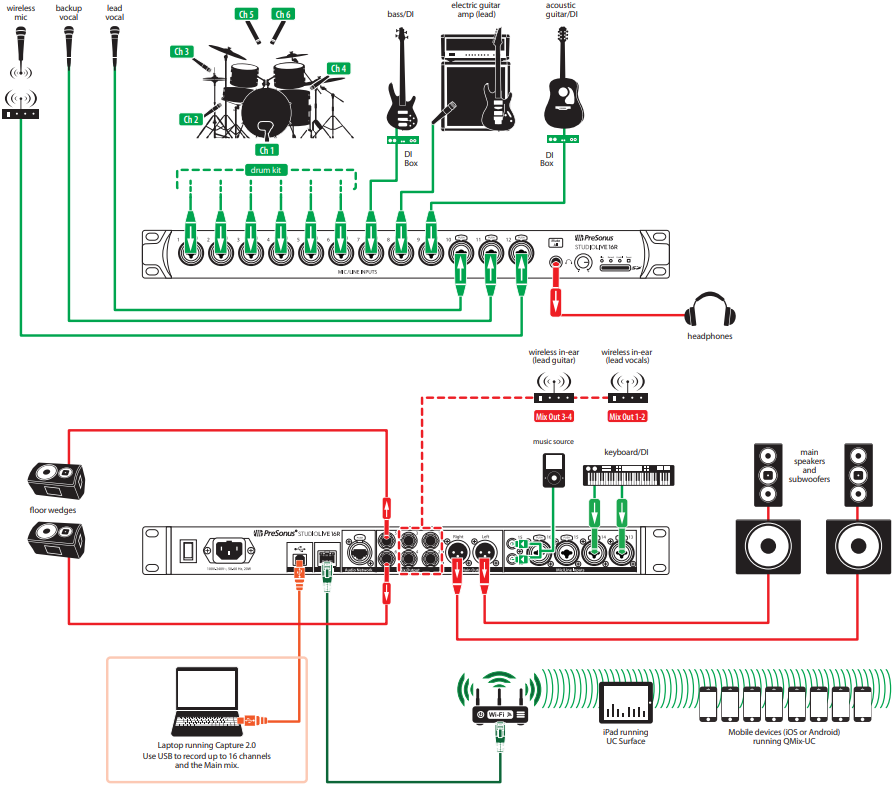

Typische bandopstelling (StudioLive 16R)

Typische kerkopstelling (StudioLive 32R)

Typische kerkopstelling (StudioLive 16R)

Stereo microfoonplaatsing

Het volgende zijn een paar opnametoepassingen om u op weg te helpen met uw StudioLive. Dit zijn geenszins de enige manieren om deze instrumenten op te nemen. Microfoonselectie en -plaatsing is een kunst. Bezoek uw bibliotheek of plaatselijke boekhandel voor meer informatie, want er zijn veel boeken en tijdschriften over opnametechnieken. Het internet is ook een geweldige bron van opname-informatie, net als instructievideo's. Sommige van deze suggesties voor microfoonplaatsing kunnen worden gebruikt in live-toepassingen, evenals voor studio-opnamen.

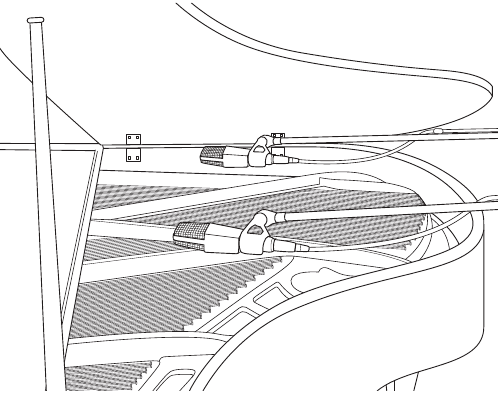

Vleugel

Plaats één microfoon boven de hoge snaren en één microfoon boven de lage snaren. Experimenteer met afstand (hoe verder naar achteren, hoe meer ruimte u vastlegt). Deze techniek kan worden gebruikt voor live- en studio-toepassingen.

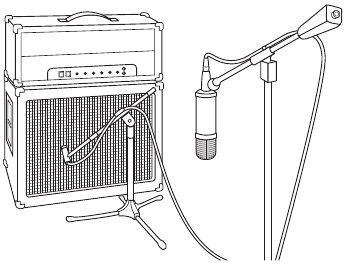

Elektrische gitaar

Plaats een dynamische microfoon een paar centimeter van de luidspreker van de gitaarversterker. Experimenteer met de exacte locatie. Als u een versterker met meerdere luidsprekers opneemt, experimenteer dan met elke luidspreker om te zien of er een beter klinkt dan de andere. Plaats een condensatormicrofoon op ongeveer zes voet afstand, gericht op de versterker. Experimenteer met de afstand. Experimenteer ook met het inverteren van de fase van de ruimtemicrofoon om te controleren op fase-annulering en -versterking. (Selecteer de positie die "voller" klinkt.) Om deze techniek in een live-toepassing te gebruiken, laat u de condensatormicrofoon weg.

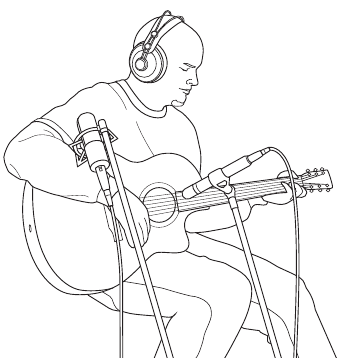

Akoestische gitaar

Richt een condensatormicrofoon met een klein diafragma op de 12e fret, op ongeveer 20 cm afstand. Richt een condensatormicrofoon met een groot diafragma op de brug van de gitaar, op ongeveer 30 cm van de gitaar. Experimenteer met afstanden en microfoonplaatsing. Een andere populaire methode is het gebruik van een XY-microfoonplaatsing met twee condensatormicrofoons met een klein diafragma. (Zie de foto van de drum-overheads hieronder.)

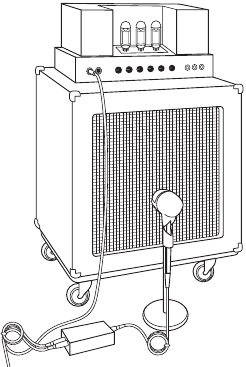

Basgitaar (direct en luidspreker)

Sluit de elektrische basgitaar aan op een passieve DI-box. Sluit de instrumentuitgang van de passieve DI-box aan op een basversterker. Plaats een dynamische microfoon een paar centimeter van de luidspreker en sluit deze aan op een StudioLive-microfooningang. Sluit de lijningang van de passieve DI-box aan op een lijningang op een ander kanaal van de StudioLive. Plaats deze signalen voor de opname op afzonderlijke tracks. Tijdens het mixen kunt u het directe en versterkersignaal naar smaak mengen. Deze techniek kan ook worden gebruikt in live-toepassingen.

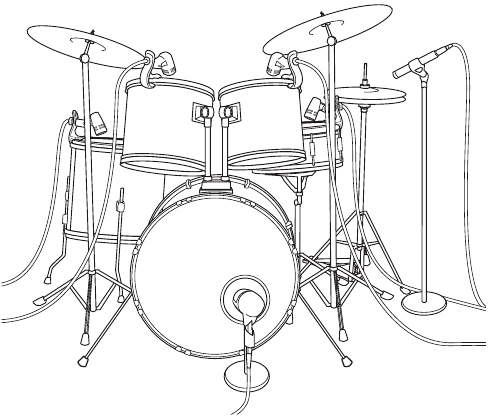

Drum-overheads (XY-voorbeeld)

Plaats twee condensatormicrofoons met een klein diafragma op een XY-stereo-microfoonhouder (balk).

Plaats de microfoons zo dat ze elk in een hoek van 45 graden staan, naar beneden gericht op de drumkit, op ongeveer 2 of 2,5 meter boven de vloer of het drum-platform. Experimenteer met de hoogte. Deze techniek kan ook worden gebruikt in live-toepassingen.

Snare-drum (boven- en onderkant)

Richt een dynamische microfoon op het midden van de snare, en zorg ervoor dat deze zo is geplaatst dat de drummer er niet op slaat. Plaats een condensatormicrofoon met een klein diafragma onder de drum, gericht op de snares. Experimenteer met de plaatsing van beide microfoons. Experimenteer ook met het inverteren van de fase van de onderste microfoon. Deze techniek kan worden gebruikt in live-toepassingen.

Suggesties voor compressie-instellingen

De volgende compressievoorinstellingen werden gebruikt in de PreSonus BlueMax. We hebben ze opgenomen als startpunt voor het instellen van compressie op de StudioLive.

Zang

Zacht. Dit is een gemakkelijke compressie met een lage ratio-instelling voor ballads, waardoor een groter dynamisch bereik mogelijk is. Het is goed voor live gebruik. Deze instelling helpt de zang "in de track te zitten".

THRESHOLD	RATIO	ATTACK	RELEASE
-8.2 dB	1.8:1	0.002 ms	38 ms

Medium. Deze instelling heeft meer limiting dan de zachte compressie-instelling, waardoor een smaller dynamisch bereik ontstaat. Het brengt de zang meer naar voren in de mix.

THRESHOLD	RATIO	ATTACK	RELEASE
-3.3 dB	2.8:1	0.002 ms	38 ms

Screamer. Deze instelling is voor luide zang. Het is een redelijk harde compressie-instelling voor een vocalist die veel op en af de microfoon is. Het zet de stem "in je gezicht".

THRESHOLD	RATIO	ATTACK	RELEASE
-1.1 dB	3.8:1	0.002 ms	38 ms

Percussie

Snare/Kick. Deze instelling laat de eerste transient door en comprimeert de rest van het signaal, waardoor een harde "snap" vooraan en een langere release ontstaat.

THRESHOLD	RATIO	ATTACK	RELEASE
-2.1 dB	3.5:1	78 ms	300 ms

Links/Rechts (Stereo) Overheads. De lage ratio en threshold in deze instelling geeft een "vet" contour om het geluid van overhead drum microfoons gelijk te maken. Het laag wordt verhoogd en het algehele geluid is meer aanwezig en minder ambient. Je krijgt meer "boom" en minder "room".

THRESHOLD	RATIO	ATTACK	RELEASE
-13.7 dB	1.3:1	27 ms	128 ms

Instrumenten met frets

Elektrische bas. De snelle attack en langzame release in deze instelling zullen de elektrische bas strakker maken en je controle geven voor een meer consistent niveau.

THRESHOLD	RATIO	ATTACK	RELEASE
-4.4 dB	2.6:1	45.7 ms	189 ms

Akoestische gitaar. Deze instelling accentueert de attack van de akoestische gitaar en helpt een gelijkmatig signaalniveau te behouden, waardoor de akoestische gitaar niet in de track verdwijnt.

THRESHOLD	RATIO	ATTACK	RELEASE
-6.3 dB	3.4:1	188 ms	400 ms

Elektrische gitaar. Dit is een instelling voor "crunch" elektrische slaggitaar. Een langzame attack helpt om de elektrische slaggitaar "van dichtbij en persoonlijk" te krijgen en geeft punch aan je crunch.

THRESHOLD	RATIO	ATTACK	RELEASE
-0.1 dB	2.4:1	26 ms	193 ms

Keyboards

Piano. Dit is een speciale instelling voor een gelijkmatig niveau over het toetsenbord. Het is ontworpen om de boven- en onderkant van een akoestische piano gelijk te maken. Met andere woorden, het helpt de linkerhand te horen samen met de rechterhand.

THRESHOLD	RATIO	ATTACK	RELEASE
-10.8 dB	1.9:1	108 ms	112 ms

Synth. De snelle attack en release op deze instelling kunnen worden gebruikt voor synthesizer hoorn stabs of voor baslijnen gespeeld op een synthesizer.

THRESHOLD	RATIO	ATTACK	RELEASE
-11.9 dB	1.8:1	0.002 ms	85 ms

Orchestral. Gebruik deze instelling voor string pads en andere soorten gesynthetiseerde orkestpartijen. Het zal het algehele dynamische bereik verminderen voor een gemakkelijkere plaatsing in de mix.

THRESHOLD	RATIO	ATTACK	RELEASE
3.3 dB	2.5:1	1.8 ms	50 ms

Stereo mix

Stereo Limiter. Zoals de naam al doet vermoeden, is dit een harde limiter, of "brickwall", instelling— ideaal voor het regelen van het niveau naar een two-track mixdown deck of stereo-uitgang.

THRESHOLD	RATIO	ATTACK	RELEASE
5.5 dB	7.1:1	0.001 ms	98 ms

Contour. Deze instelling maakt de hoofdmix voller.

THRESHOLD	RATIO	ATTACK	RELEASE
-13.4 dB	1.2:1	0.002 ms	182 ms

Effecten

Squeeze. Dit is dynamische compressie voor solowerk, vooral elektrische gitaar. Het geeft je dat glasachtige "Tele/Strat" geluid. Het is een echte klassieker.

THRESHOLD	RATIO	ATTACK	RELEASE
-4.6 dB	2.4:1	7.2 ms	93 ms

Pump. Dit is een instelling om de compressor op een gewenste manier te laten "pompen". Dit effect is goed voor snaredrums om de lengte van de transient te vergroten door het signaal na de eerste piek omhoog te brengen.

THRESHOLD	RATIO	ATTACK	RELEASE
0 dB	1.9:1	1 ms	0.001 ms

EQ-frequentiegidsen

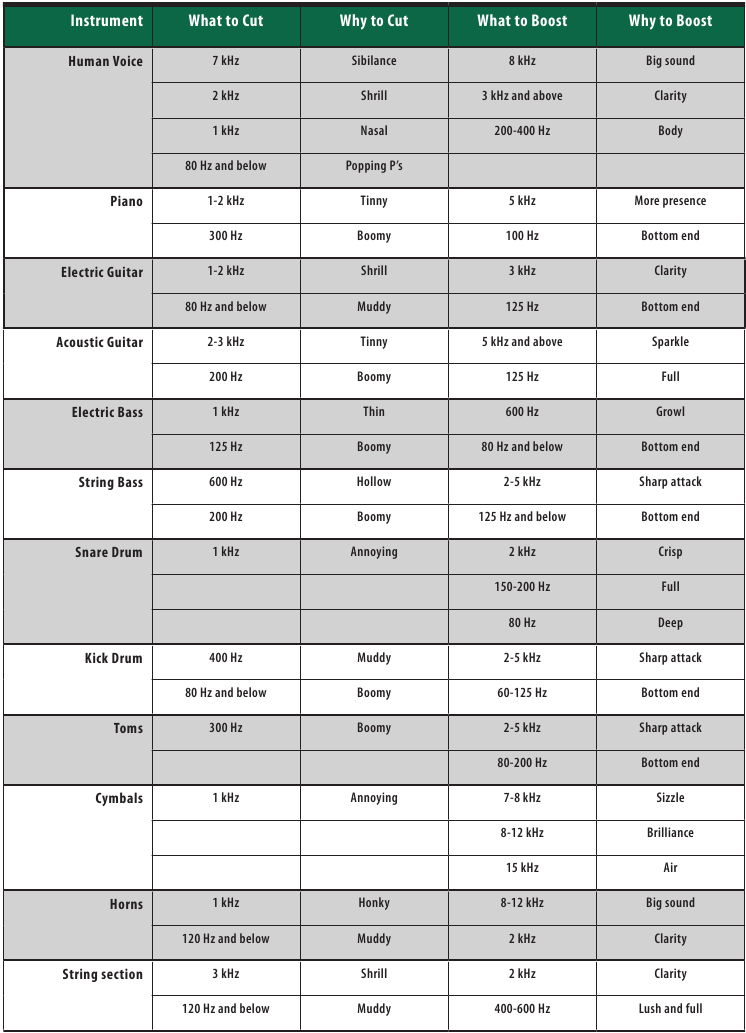

Tabel 1

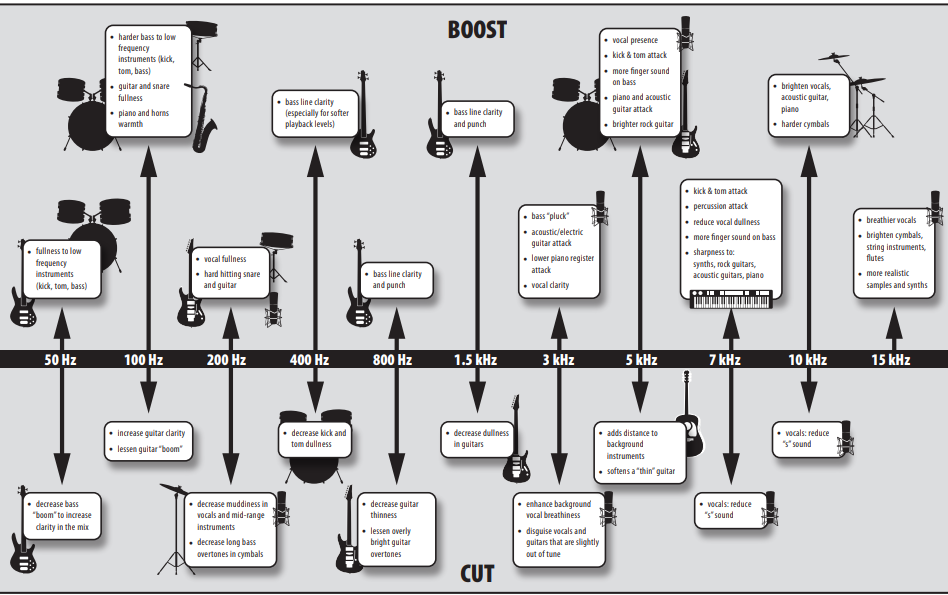

Tabel 2

EQ-instellingsuggesties

Net als bij de compressie-instellingen in de Sectie compressie-instellingsuggesties, hangt de juiste EQ-instelling voor een bepaald instrument af van de ruimte en de tonaliteit van het instrument.

Zang

Pop vrouwelijke zang

LOW ON/OFF	LOW SHELF	LOW FREQ (Hz)	LOW Q	LOW GAIN	LOW MID ON/OFF	LOW MID FREQ (Hz)	LOW MID Q	LOW MID GAIN
ON	OFF	130	0.6	-2	ON	465	0.6	-2
HIGH MID ON/ OFF	HI MID FREQ (kHz)	HIGH MID Q	HIGH MID GAIN	HIGH ON/OFF	HIGH SHELF	HIGH FREQ (kHz)	HIGH Q	HIGH GAIN
ON	2.4	0.4	+2	ON	OFF	6.0	0.3	+8

Rock vrouwelijke zang

LOW ON/OFF	LOW SHELF	LOW FREQ (Hz)	LOW Q	LOW GAIN	LOW MID ON/OFF	LOW MID FREQ (Hz)	LOW MID Q	LOW MID GAIN
ON	ON	155	N/A	+4	ON	465	0.4	+6
HIGH MID ON/ OFF	HI MID FREQ (kHz)	HIGH MID Q	HIGH MID GAIN	HIGH ON/OFF	HIGH SHELF	HIGH FREQ (kHz)	HIGH Q	HIGH GAIN
ON	1.4	0.6	+6	ON	OFF	4.2	0.5	+2

Pop mannelijke zang

LOW ON/OFF	LOW SHELF	LOW FREQ (Hz)	LOW Q	LOW GAIN	LOW MID ON/OFF	LOW MID FREQ (Hz)	LOW MID Q	LOW MID GAIN
ON	OFF	225	0.3	-2	ON	960	0.3	0
HIGH MID ON/ OFF	HI MID FREQ (kHz)	HIGH MID Q	HIGH MID GAIN	HIGH ON/OFF	HIGH SHELF	HIGH FREQ (kHz)	HIGH Q	HIGH GAIN
ON	2.0	0.6	+2	ON	OFF	7.2	0.5	+4

Rock mannelijke zang

LOW ON/OFF	LOW SHELF	LOW FREQ (Hz)	LOW Q	LOW GAIN	LOW MID ON/OFF	LOW MID FREQ (Hz)	LOW MID Q	LOW MID GAIN
ON	OFF	155	0.5	+2	ON	265	0.3	-6
HIGH MID ON/ OFF	HI MID FREQ (kHz)	HIGH MID Q	HIGH MID GAIN	HIGH ON/OFF	HIGH SHELF	HIGH FREQ (kHz)	HIGH Q	HIGH GAIN
ON	2.4	0.6	-2	ON	ON	7.2	0.6	+4

Percussie

Snare

LOW ON/OFF	LOW SHELF	LOW FREQ (Hz)	LOW Q	LOW GAIN	LOW MID ON/OFF	LOW MID FREQ (Hz)	LOW MID Q	LOW MID GAIN
ON	OFF	130	0.6	-4	ON	665	0.5	+4
HIGH MID ON/ OFF	HI MID FREQ (kHz)	HIGH MID Q	HIGH MID GAIN	HIGH ON/OFF	HIGH SHELF	HIGH FREQ (kHz)	HIGH Q	HIGH GAIN
ON	1.6	0.3	+4	ON	ON	4.2	N/A	+4

Left/Right (Stereo) Overheads

LOW ON/OFF	LOW SHELF	LOW FREQ (Hz)	LOW Q	LOW GAIN	LOW MID ON/OFF	LOW MID FREQ (Hz)	LOW MID Q	LOW MID GAIN
ON	OFF	108	0.6	-2	ON	385	0.6	-2
HIGH MID ON/ OFF	HI MID FREQ (kHz)	HIGH MID Q	HIGH MID GAIN	HIGH ON/OFF	HIGH SHELF	HIGH FREQ (kHz)	HIGH Q	HIGH GAIN
ON	2.9	0.3	0	ON	ON	8.0	N/A	+4

Kick Drum

LOW ON/OFF	LOW SHELF	LOW FREQ (Hz)	LOW Q	LOW GAIN	LOW MID ON/OFF	LOW MID FREQ (Hz)	LOW MID Q	LOW MID GAIN
ON	OFF	108	0.4	+4	ON	265	2.0	-4
HIGH MID ON/ OFF	HI MID FREQ (kHz)	HIGH MID Q	HIGH MID GAIN	HIGH ON/OFF	HIGH SHELF	HIGH FREQ (kHz)	HIGH Q	HIGH GAIN
ON	1.6	0.6	0	ON	OFF	6.0	2.0	+4

Instrumenten met frets

Elektrische bas

LOW ON/OFF	LOW SHELF	LOW FREQ (Hz)	LOW Q	LOW GAIN	LOW MID ON/OFF	LOW MID FREQ (Hz)	LOW MID Q	LOW MID GAIN
ON	ON	36	N/A	-8	ON	130	0.4	+4
HIGH MID ON/ OFF	HI MID FREQ (kHz)	HIGH MID Q	HIGH MID GAIN	HIGH ON/OFF	HIGH SHELF	HIGH FREQ (kHz)	HIGH Q	HIGH GAIN
ON	2.0	0.6	+4	ON	ON	4.2	N/A	+1

Akoestische gitaar

LOW ON/OFF	LOW SHELF	LOW FREQ (Hz)	LOW Q	LOW GAIN	LOW MID ON/OFF	LOW MID FREQ (Hz)	LOW MID Q	LOW MID GAIN
ON	OFF	155	0.4	+4	ON	665	2.0	+2
HIGH MID ON/ OFF	HI MID FREQ (kHz)	HIGH MID Q	HIGH MID GAIN	HIGH ON/OFF	HIGH SHELF	HIGH FREQ (kHz)	HIGH Q	HIGH GAIN
ON	2.0	0.3	0	ON	ON	6.0	N/A	+4

Vervormde elektrische gitaar

LOW ON/OFF	LOW SHELF	LOW FREQ (Hz)	LOW Q	LOW GAIN	LOW MID ON/OFF	LOW MID FREQ (Hz)	LOW MID Q	LOW MID GAIN
ON	OFF	320	0.5	+6	ON	960	0.4	0
HIGH MID ON/ OFF	HI MID FREQ (kHz)	HIGH MID Q	HIGH MID GAIN	HIGH ON/OFF	HIGH SHELF	HIGH FREQ (kHz)	HIGH Q	HIGH GAIN
ON	3.5	1.0	+4	ON	ON	12	N/A	0

Keyboards

Piano

LOW ON/OFF	LOW SHELF	LOW FREQ (Hz)	LOW Q	LOW GAIN		LOW MID ON/OFF	LOW MID FREQ (Hz)	LOW MID Q	LOW MID GAIN
ON	ON	108	N/A	-2		ON	665	0.2	+2
HIGH MID ON/ OFF	HI MID FREQ (kHz)	HIGH MID Q	HIGH MID GAIN	HIGH ON/OFF		HIGH SHELF	HIGH FREQ (kHz)	HIGH Q	HIGH GAIN
ON	2.9	0.4	+2	ON		OFF	7.2	0.6	+4

Technische specificaties

Microfoonvoorversterker

Ingangstype						XLR Female, gebalanceerd
Frequentiebereik naar hoofdoutput (bij unity gain)						20-20 kHz, ±0,5 dBu
Ingangsimpedantie						1 kΩ
THD naar hoofdoutput						<0,005%, +4 dBu, 20-20 kHz, unity gain, unwtd
S/N-verhouding naar hoofdoutput (Ref = +4 dB, 20 kHz BW, unity gain, A-wtd)						94 dB
Common Mode Rejection Ratio (1 kHz bij unity gain)						65 dB
Gain Control Range (±1 dB)						0 dB tot +60 dB
Maximum ingangsniveau (unity gain)						+12 dBu
Fantoomvoeding (±2 VDC)						48 VDC, schakelbaar per kanaal

Lijningangen

Type						¼" TRS Female, gebalanceerd
Frequentiebereik naar hoofdoutput (bij unity gain)						20-20 kHz, ±0,5 dBu
Ingangsimpedantie						10 kΩ
THD naar hoofdoutput						<0,005%, +4 dBu, 20-20 kHz, unity gain, unwtd
S/N-verhouding naar hoofdoutput (Ref = +4 dB, 20 kHz BW, unity gain, A-wtd)						94 dB
Maximum ingangsniveau						+18 dBu

RCA-ingangen

Type						RCA Female, ongebalanceerd (stereo paar)
Maximum ingangsniveau						+12 dBu, ±0,5 dBu

XLR-uitgangen

Type						XLR Male, gebalanceerd
Maximum uitgangsniveau						+24 dBu, ±0,5 dBu
Uitgangsimpedantie						100Ω

FlexMix-lijnuigangen

Type						¼" TRS Female, gebalanceerd
Maximum uitgangsniveau						+18 dBu, ±0,5 dBu
Uitgangsimpedantie						100Ω

Koptelefoonuitgang

Type		¼" TRS Female, actieve stereo
Maximum output		100 mW/ch. @ 60Ω belasting
Frequentiebereik		20 Hz – 20 kHz (± 0,5 dB)
THD+N		0,01%, 1 kHz, maximale versterking, 20 Hz BW, unwtd
S/N-verhouding		96 dB, 1 kHz, maximale versterking, 20 Hz BW, unwtd

Systeemoverspraak

Ingang naar uitgang		-90 dB (Ref = +4 dBu, 20 Hz-20 kHz, unwtd)
Aangrenzende kanalen		-87 dB (Ref = +4 dBu, 20 Hz-20 kHz, unwtd)

Digitale audio en bediening

ADC dynamisch bereik		115 dB (A-wtd, 48 kHz)
DAC dynamisch bereik		115 dB (A-wtd, 48 kHz)
USB-opnamepoort		USB 2.0, Type-B
AES/EBU-uitgang		XLR Male
Netwerkbedieningspoort		RJ-45
AVB-audionetwerkpoort		Ethercon
Interne verwerking		32-bits, floating point
Samplingfrequentie		48 kHz (44,1 kHz binnenkort beschikbaar)
A/D/A-bitdiepte		24
Referentieniveau voor 0 dBFS		+18 dBu
Totale systeemlatentie		1,9 ms (lokale routing, analoog in-analoog uit, alle verwerking actief)

Klok

Jitter		<20 ps RMS (20 Hz - 20 kHz)
Jitter-demping		>60 dB (1 ns in, 1 ps uit)

Stroom / omgeving

Connector		IEC
Ingangsspanningsbereik		90 tot 230 VAC (±10%)
Stroomvereisten (continu)		85W
Aanbevolen omgevingstemperatuur tijdens bedrijf		0˚ tot 40˚ Celsius / 32˚ tot 104˚ Fahrenheit

Fysiek

		StudioLive 16R		StudioLive 24R		StudioLive 32R
Afmetingen (HxBxD)		1,75" x 19" x 12" (45 mm x 483 mm x 305 mm)		3,5" x 19" x 12" (90 mm x 483 mm x 305 mm)		3,5" x 19" x 12" (90 mm x 483 mm x 305 mm)
Productgewicht		8,6 lbs. (3,9 kg)		10,8 lbs. (4,9 kg)		11,2 lbs. (5 kg)

Blokschema's van StudioLive Series III rackmount mixers

We hebben eindelijk blokschema's gemaakt die te groot zijn voor onze gedrukte handleidingen. Bezoek de downloadpagina voor elk model op onze website voor de nieuwste blokschema's van de StudioLive Series III rackmount mixers, aangeboden in Adobe PDF-formaat.

Garantie

Hoe garantie te verkrijgen

(USA):

1. U moet een actieve gebruikersaccount bij PreSonus hebben en uw hardware moet in uw account staan. Als u geen account hebt, gaat u naar: http://www.presonus.com/registration en voltooit u het registratieproces.
2. Neem contact op met onze afdeling Technische ondersteuning op (225) 216-7887 of registreer een supportticket op: http://support.presonus.com.

(buiten de VS):

1. U moet een actieve gebruikersaccount bij PreSonus hebben en uw hardware moet in uw account staan. Als u geen account hebt, gaat u naar: http://www.presonus.com/registration en voltooit u het registratieproces.
2. Neem contact op met de afdeling Technische ondersteuning/Service voor uw regio op http://www.presonus.com/buy/international_distributors en volg de procedures die door uw PreSonus-contactpersoon zijn verstrekt.

Extra bonus: PreSonus' voorheen Top Secret recept voor...

Het diner wordt geserveerd

Kip- en Andouille Gumbo

Voor 12 personen

Ingrediënten:

• 1 C bloem voor alle doeleinden
• ¾ C plantaardige olie
• 1 grote ui (in blokjes)
• 1 kleine ui (gekwartierd)
• 6 selderijstengels (in blokjes)
• 1 grote groene paprika (in blokjes)
• 3 teentjes knoflook (2 fijngehakt, 1 heel)
• 1 lb link Andouille-worst
• 4 kippenbouten
• 4 qt water
• 4 laurierblaadjes
• 1 tl tijm
• 1 tl Old Bay-kruiden
• 1-2 C bevroren okra, in plakjes
• ¼ C verse peterselie, fijngehakt
• 6-8 eieren (optioneel)

Kookinstructies:

1. Combineer in een grote pan hele kippenbouten, water, gevierendeelde ui, Old Bay, 2 laurierblaadjes en 1 heel teentje knoflook. Afdekken en aan de kook brengen. Laat de bouillon sudderen tot het kippenvlees van het bot valt. Haal de kip eruit en zet apart. Gooi de ui, laurierblaadjes en knoflook weg, maar bewaar het vocht.
2. Verhit in een steelpan met dikke bodem 1 el van de olie op middelhoog vuur en bruin de andouille totdat deze gaar is. Zet de worst apart voor later.
3. Voeg in dezelfde steelpan de resterende olie toe en verhit deze. Voeg langzaam bloem toe, 1-2 el per keer, en roer voortdurend. Blijf de roux koken en roeren tot hij donkerbruin is (het moet eruitzien als gesmolten donkere chocolade). Pas op dat de olie niet te heet wordt, anders verbrandt de bloem en moet u opnieuw beginnen.
4. Zodra de roux de juiste kleur heeft bereikt, voegt u de in blokjes gesneden ui, selderij, groene peper en fijngehakte knoflook toe. Kook tot de groenten erg zacht zijn. Niet afdekken.
5. Voeg langzaam 1 liter kippenbouillon toe en breng aan de kook, onder voortdurend roeren.
6. Breng het rouxmengsel over in een soeppan en breng aan de kook. Niet afdekken, de roux zakt naar de bodem van de pan en verbrandt.
7. Voeg de resterende kippenbouillon, laurierblaadjes en tijm toe. Laat 30 minuten sudderen.
8. Terwijl de gumbo suddert, ontbeent u de kip en snijdt u deze in stukken en snijdt u de andouille in plakjes.
9. Voeg kip en andouille toe aan gumbo en breng terug aan de kook. Laat 30-45 minuten sudderen.
10. Roer de bevroren okra en peterselie erdoor en breng aan de kook.
11. Optioneel: Breek een ei in een theekopje en giet het snel in de kokende gumbo. Herhaal dit met de andere eieren, waarbij u ervoor zorgt dat u ze niet te dicht bij elkaar clustert. Nadat alle eieren weer naar de oppervlakte zijn gekomen, zet u het vuur lager en laat u het sudderen.
12. Breng op smaak met zout en peper (rood, wit en/of zwart) indien nodig.
13. Serveer over rijst met aardappelsalade.

1-225-216-7887

www.presonus.com

Documenten / Hulpbronnen

Referenties

• App Store - Apple
• Google Play
• PreSonus | Wherever sound takes you.
• Studio One Pro+
• Studio One Pro+

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download PRESONUS StudioLive 32R, StudioLive 24R, StudioLive 16R handleiding

Beschikbare talen
