Graco Reactor 2 / 3 Handleiding

Inhoud

Belangrijke veiligheidsinstructies

Lees alle waarschuwingen en instructies in deze handleiding en gerelateerde handleidingen voordat u de apparatuur gebruikt. Zorg dat u bekend bent met de juiste bediening en het juiste gebruik van de apparatuur. Bewaar deze instructies.

Vind Engelse handleidingen en beschikbare vertalingen op www.graco.com.

Handleidingnummer Beschrijving
333024 Reactor 2 Reparatiehandleiding
3A8501 Reactor 3 Reparatiehandleiding

1.5:1 Verhoudingsdoseerinstelling

Voor Reactor 2

  1. Volg de Drukvrijgaveprocedure in uw Reactor 2 (333024) reparatiehandleiding.
  2. Schakel de hoofdstroomschakelaar UIT.
  3. Installeer de pompset (2008652) door de instructies voor het verwijderen en installeren van pompen in de Reactor 2 (333024) handleiding te volgen. Installeer de pompset aan de B-zijde voor 1.5:1 dosering.

informatie OPMERKING: De A-zijde pomp moet de in de fabriek geïnstalleerde E-30 pomp/behuizing blijven.

  1. Update de Reactor 2 software naar versie 4.03.005 of nieuwer. Softwaretoken is inbegrepen bij kit 2008652.

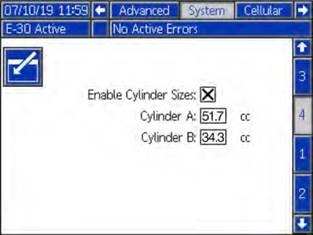

  2. Ga naar de instelmenu's in de Reactor ADM en selecteer het tabblad Systeem. Scroll naar beneden naar Scherm 4 om Cilindergroottes bij te werken.
  3. Om toegang te krijgen tot het veld om de gewenste wijzigingen aan te brengen, drukt u op
    1. Schakel cilindergroottes in.
    2. Voer cilinderwaarden in voor A- en B-pompen:
      Cilinder A: 51.7 cc
      Cilinder B: 34.3 cc
    3. Als de wijzigingen voltooid zijn, verlaat u de bewerkingsmodus. Om de bewerkingsmodus te verlaten, drukt u op:
    4. Verlaat vervolgens de instelmenu's en ga terug naar het Home scherm.

Voor Reactor 3

  1. Volg de Drukvrijgaveprocedure in uw Reactor 3 (3A8501) reparatiehandleiding.
  2. Schakel de hoofdstroomschakelaar UIT.
  3. Installeer de pompset (2008652) door de instructies voor het verwijderen en installeren van pompen in de Reactor 3 (3A8501) handleiding te volgen. Installeer de pompset aan de B-zijde voor 1.5:1 dosering.

informatie OPMERKING: De A-zijde pomp moet de in de fabriek geïnstalleerde E-30 pomp/behuizing blijven.

  1. Update Pompvolumeformaten in de Reactor ADM. Om dit te doen, gaat u naar het menu Setup.

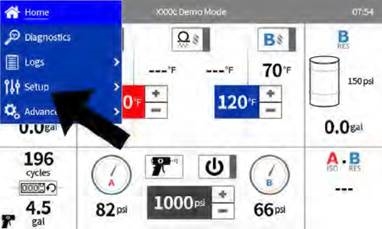

    1.5:1 Verhoudingsdoseerinstelling - Voor Reactor 3 - Stap 1
  2. Selecteer Systeem.

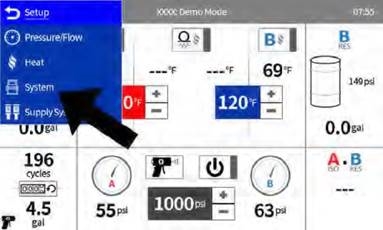

    1.5:1 Verhoudingsdoseerinstelling - Voor Reactor 3 - Stap 2
  1. Schakel Aangepaste pompformaten in.

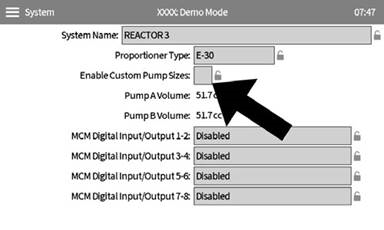

    1.5:1 Verhoudingsdoseerinstelling - Voor Reactor 3 - Stap 3
  2. Voer A- en B-pompvolumes in:
    Pomp A volume: 51.7 cc

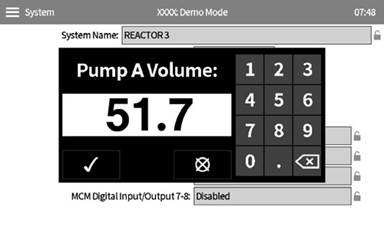

    1.5:1 Verhoudingsdoseerinstelling - Voor Reactor 3 - Stap 4
    Pomp B volume: 34.3 cc

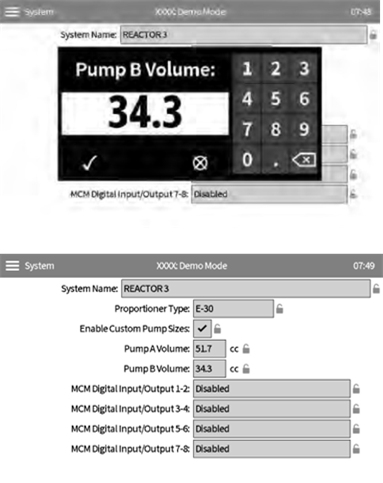

    1.5:1 Verhoudingsdoseerinstelling - Voor Reactor 3 - Stap 5
  3. Als de wijzigingen voltooid zijn, keert u terug naar het Home scherm.
