xDuoo TA-22 Handleiding

Bedieningsinstructies

1. Inschakelen
   Controleer voordat u het apparaat inschakelt nogmaals of de aansluitingen correct zijn en de specificaties van de adapter correct zijn.
2. Gebruik van mobiele telefoon
   Het gebruik van een mobiele telefoon in de buurt van de versterker kan ruis veroorzaken tijdens het afspelen. Als dit gebeurt, verplaats de mobiele telefoon dan verder van de versterker.
3. De machine verplaatsen
   Koppel de stroomadapter en kabels los voordat u de machine verplaatst.

Productintroductie

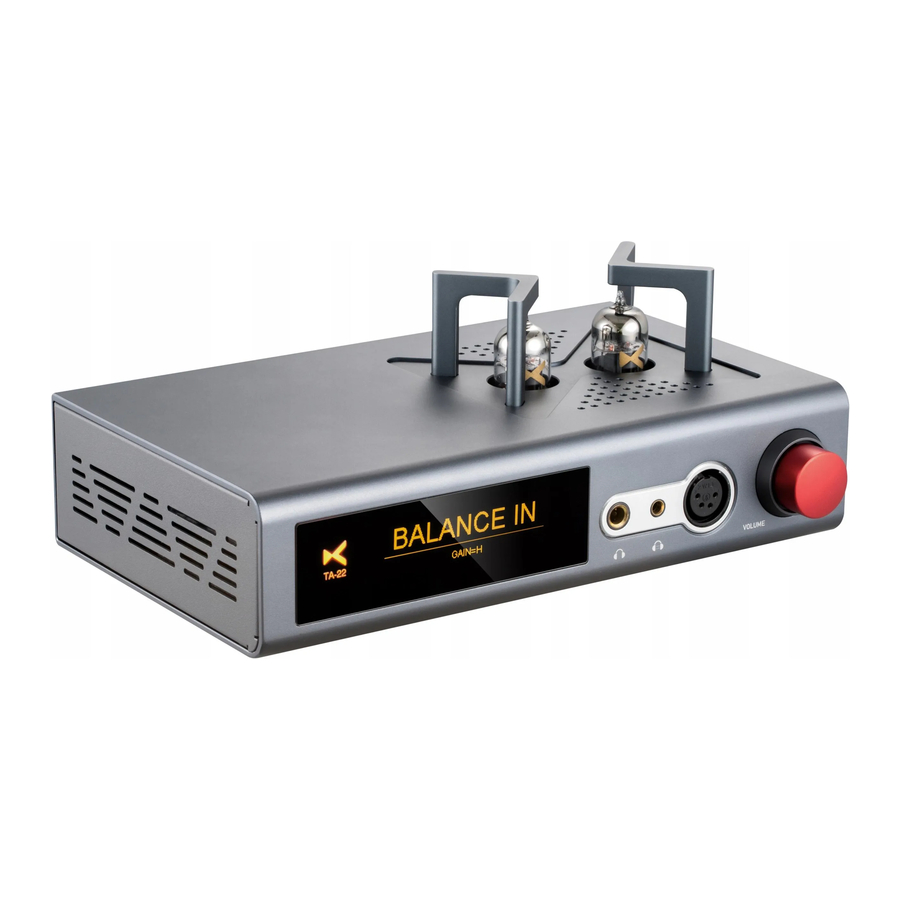

TA-22 is een desktop DAC & tube balanced hoofdtelefoonversterker die hoogwaardige USB-, optische, coaxiale en Bluetooth-audiodecodering en een buis voor audioverwerking bevat. De USB-audiodecoder maakt gebruik van de XMOS's XU208-chip, ondersteunt tot PCM 32bit/384kHz en DSD256, en ondersteunt MQA render decoding. De optische en coaxiale ingang kan tot 24Bit/384kHz, DSD128 (DOP) ondersteunen. De Bluetooth maakt gebruik van een Qualcomm-chip, ondersteunt atpX, atpX_LL, atpX_HD en LDAC HD-formaat. De DAC-chips gebruiken twee ES9038Q2M-chips van ESS, die een lagere vervorming en een hogere SNR hebben. Gebruikt een 12AU7-buis voor de voorversterker om het geluid te verzachten, de post-amp is voorzien van transistors voor klasse A-buffer, ingebouwde +/-16V voor OCL-circuit, zodat het niet alleen een zacht natuurlijk geluid heeft, maar ook geen snelheid verliest.

Dit product is geschikt voor aansluiting op verschillende audiobronnen, zoals pc, mobiele telefoon en andere soorten afspeelapparatuur. Het kan de geluidskwaliteit van de originele afspeelapparatuur effectief verbeteren en kan ook een verscheidenheid aan high-end hoofdtelefoons aansturen, zodat u kunt genieten van meer echte, meer schokkende muziek!

Kenmerken

1. Met 3,12 inch OLED-scherm, geeft de informatie van de muziek weer.
2. Ondersteunt USB-audiodecoderingsfuncties, werkt in asynchrone overdrachtsmodus, ondersteunt tot PCM 32Bit/384KHz, DSD256 en MQA render.
3. Ondersteunt coaxiale/optische audiodecodering, ondersteunt tot PCM 24bit / 384Khz en DSD128-signaal
4. Ondersteunt Bluetooth-audiodecodering, Bluetooth 5.1, ondersteunt BC, AAC, aptX, aptX_LL, aptX_HD, LDAC-formaat.
5. DAC-chip gebruikt twee ES9038Q2M-chips van ESS om native DSD-, DXD- en PCM-signalen te ondersteunen, betere decoderingsprestaties.
6. Drie versterkingsaanpassingen om aan verschillende hoofdtelefoonbehoeften te voldoen.
7. Zeven digitale filteropties.
8. Het heeft een ingebouwde buis voor de voorversterker, transistors voor klasse A-buffer. het heeft niet alleen een zacht natuurlijk geluid, maar verliest ook geen gevoel voor snelheid.
9. Gebruikt ELNA SILMIC(II), NICHICON FW(M) en aangepaste gemetalliseerde polyestercondensatoren.
10. Gebruikt de hoogwaardige E-type transformator met laag geluidsniveau en lage lekflux speciaal voor transistorversterkers.
11. Het heeft een ingebouwde overspannings-/overstroombeveiliging, zodat schade aan de versterker kan worden voorkomen als de ingangsspanning/-stroom de limietwaarde overschrijdt.
12. Het heeft een ingebouwd mute-circuit bij het inschakelen van de versterker om POP-ruis te vermijden en ervoor te zorgen dat de buis in de beste conditie werkt.

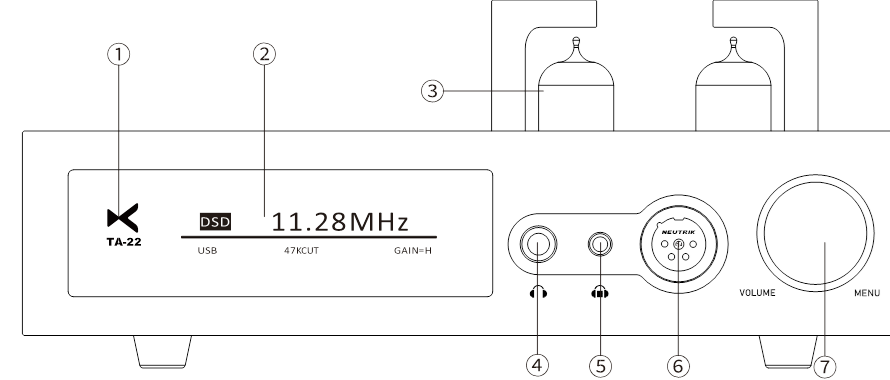

Onderdelen en bedieningselementen

1. LOGO-indicatielampje: het indicatielampje is de eerste 40 seconden na het inschakelen rood, wat betekent dat de buis opwarmt en er op dit moment geen geluidsuitvoer is; het indicatielampje is oranje nadat het opwarmen is voltooid.
2. Scherm
3. De buizen, als u de elektronenbuis wilt vervangen, schakel deze dan uit en trek de stekker eruit.
4. 6,5 mm hoofdtelefoonaansluiting
5. 4,4 mm gebalanceerde hoofdtelefoonaansluiting
6. 4-pins XLR gebalanceerde hoofdtelefoonaansluiting
7. Knopcombinatie:
   1. draai naar rechts om het volume te verhogen; draai naar links om het volume te verlagen.
   2. Kort indrukken om tussen ingangskanalen te schakelen: USB, coaxiaal, optisch, Bluetooth, BALANCE IN, AUX IN
   3. Lang indrukken gedurende 3 seconden om de menu-instellingsinterface te openen; ga na het openen van de instellingsinterface als volgt te werk:
      1. Draai om de menufunctie te selecteren: FILTER, GAIN, PAIRING.
      2. Kort indrukken om het volgende submenu te openen of de menufunctie te selecteren en af te sluiten.
      3. Lang indrukken gedurende 3 seconden om terug te keren naar de hoofdpagina.

Elk menu wordt hieronder uitgelegd:

1. GAIN-instelling: u kunt LOW, MID of HIGH (hoog) instellen
2. Filterinstellingen:
   1. DSD Filter: 47K CUT-OFF
   2. PCM Filters: FAST LINE (Lineair fase snel afrollend filter)
      SLOW LINE (Lineair fase langzaam afrollend filter)
      FAST MINI (Minimale fase snel afrollend filter)
      SLOW MINI (Minimale fase langzaam afrollend filter)
      APODIZING (Apodizing snel afrollend filter)
      FAST HYB (Gecorrigeerde minimale fase snel afrollend filter)
      BRICK WALL (bakstenen muurfilter).
3. PAIRING: wanneer Bluetooth is aangesloten, drukt u erop in de koppelingsstatus.

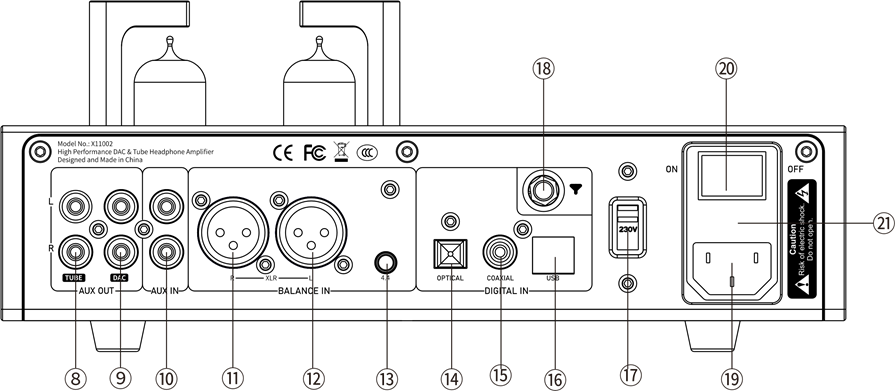

8. AUX-OUT_TUBE: analoge audio-uitgang via buis
9. AUX-OUT_DAC: Audiobronuitgang rechtstreeks van DAC, zonder buis
10. AUX IN
11. XLR Balance in (rechterkanaal)
12. XLR Balance in (linkerkanaal)
13. 4.4 Balance in
14. Optical in
15. Coaxial in
16. USB in
17. AC-schakelaar (110V of 220V).
18. Bluetooth-antenne-installatie
19. Stroomingang: aansluiten op AC100-120V/220-240V
20. Stroomschakelaar
21. Zekeringhouder (zekeringspecificatie is 250V/2A)

Bluetooth-instructies

1. Als het display UNPAIR toont, betekent dit dat de Bluetooth niet is aangesloten, als het CONNECTED toont, betekent dit dat de Bluetooth is aangesloten. Bij het afspelen van muziek geeft het het Bluetooth-formaat en de samplingfrequentie weer.
2. Het stabiele transmissiebereik van Bluetooth is ongeveer 10 meter. Sluit Bluetooth-apparaten binnen de effectieve afstand aan.
3. Wanneer u de Bluetooth-modus selecteert, bevindt Bluetooth zich in een gekoppelde toestand en kan deze rechtstreeks met het apparaat worden verbonden.
4. Wanneer Bluetooth is verbonden en andere apparaten dit apparaat niet kunnen vinden, kunt u de koppelingsfunctie selecteren en de overeenkomende status opnieuw invoeren.
5. Geeft automatisch het Bluetooth-formaat weer bij het afspelen van nummers in de Bluetooth-modus (mobiele apparaten kunnen het Bluetooth-formaat kiezen dat wordt ondersteund door de lokale machine in de opties van de ontwikkelaar).
6. Retourfunctie: wanneer de apparatuur die op dit apparaat is aangesloten niet binnen het bereik van de antenne is aangesloten, kan deze binnen 15 minuten worden aangesloten.

Parameters

1. Voeding: AC 110V(100-120V)/220V(220-240V)
2. Scherm: 3,12 inch OLED-scherm
3. Compatibel besturingssysteem: Windows, Linux, Mac OS X, IOS, Android-systeem
4. Ondersteuning voor samplingfrequentie:
   USB:
   1. PCM:16~32Bit/44.1~384kHz
   2. DSD:DSD64~DSD256
   3. MQA:44.1~384kHz
5. COA/OPT:
   1. PCM:16~24Bit/44.1~384kHz
   2. DSD:DSD64~DSD128(DOP)
6. Bluetooth-ondersteuningsformaten:
   1. SBC, AAC, atpX, atpX LL, atpX HD, LDAC
7. 6,5 mm hoofdtelefoonuitgangsparameters:
   1. Uitgangsvermogen: 1400mW(32Ω belasting)
   2. Frequentiebereik: 20Hz~60kHz(±0.5dB)
   3. Crosstalk: ≥70dB
   4. SNR:113dB
   5. THD+N:0.02%

8. 4,4 mm/XLR gebalanceerde hoofdtelefoonuitgangsparameters:
   1. Uitgangsvermogen: 3000mW(32Ω belasting)
   2. Frequentiebereik: 20Hz~60kHz(±0.5dB)
   3. Crosstalk: ≥96dB
   4. SNR:118dB
   5. THD+N:0.05%
9. AUX OUT-parameters:
   1. Uitgangsniveau: 2.0Vrms
   2. Frequentiebereik: 20Hz~20kHz(±0.5dB)
   3. Crosstalk: ≥113dB
   4. SNR:118dB
   5. THD+N:
      1. USB:≤0.0012%
      2. COA/OPT:≤0.0009%
      3. Bluetooth: ≤0.0018%
10. Geschikte hoofdtelefoonimpedantie: 16Ω~600Ω
11. Afmeting: 26.0*21.0*14cm
12. Gewicht: 3kg
13. Accessoires: AC-kabel *1, USB-kabel*1, gebruikershandleiding *1, garantiekaart *1, 6,5 naar 3,5 converter

Aansluiten op het audioapparaat

1. Stel dit apparaat in als USB-ingang en gebruik de USB-kabel of OTG-kabel (indien aangesloten op een mobiele telefoon), sluit aan op de pc, mobiele telefoon of Hi-Fi-speler, sluit vervolgens de hoofdtelefoon aan, speel muziek af op de computer en geniet ervan.
   * Opmerking: Wanneer u de telefoon voor de eerste keer aansluit, moet u het volume van de telefoon op maximaal zetten, anders is er geen geluidsuitvoer.

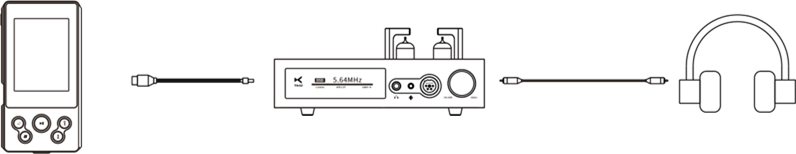

2. Stel dit apparaat in als COAXIALE/OPTISCHE ingang, gebruik een coaxiale/optische kabel om verbinding te maken met een speler of CD met coaxiale/optische audio-uitgang, speel muziek af, sluit een hoofdtelefoon aan en geniet ervan.

3. Stel dit apparaat in als Bluetooth-ingang, zoek en verbind Bluetooth met een telefoon of computer, speel muziek af, sluit een hoofdtelefoon aan en geniet ervan.

4. Stel dit apparaat in als BALANCE-ingang, gebruik een gebalanceerde audiokabel om verbinding te maken met de gebalanceerde uitgang van uw speler of DAC, speel muziek af, sluit een hoofdtelefoon aan en geniet ervan.

5. Stel dit apparaat in als AUX-ingang, gebruik een audiokabel om verbinding te maken met de AUX-uitgang van uw speler of DAC, speel muziek af, sluit een hoofdtelefoon aan en geniet ervan.

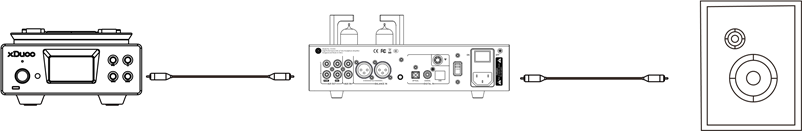

6. Wanneer USB, COAXIAL, OPTICAL of Bluetooth is aangesloten, kan de AUX OUT worden aangesloten op een andere HI-FI-versterker of actieve luidsprekers.


Opmerking: Bind de audiokabel niet samen met de stroomkabel om ruis te voorkomen.

USB-stuurprogramma installeren

1. Wanneer dit apparaat op de computer is aangesloten, moet het stuurprogramma worden geïnstalleerd. (Niet nodig als uw systeem MAC is.)
2. u kunt het stuurprogramma downloaden van de officiële website, link:
   (http://www.xduoo.com/xduoo/EnDownload.asp), kies XDUOO USB Drive, de handleiding bevindt zich in het pakket.

Veiligheidsinstructies

1. Sprenkel geen water op dit apparaat, plaats geen vazen of items gevuld met vloeistof op de machine.
2. De versterker werkt, de buis zal erg heet zijn, raak deze niet rechtstreeks met uw handen aan.
3. Open de machine niet zelf voor onderhoud of modificatie. Het openen van de machine en het willekeurig wijzigen van het interne circuit maakt het moeilijk voor onderhoudspersoneel om de machine te repareren en heeft invloed op de prestaties of kwaliteit van de machine.

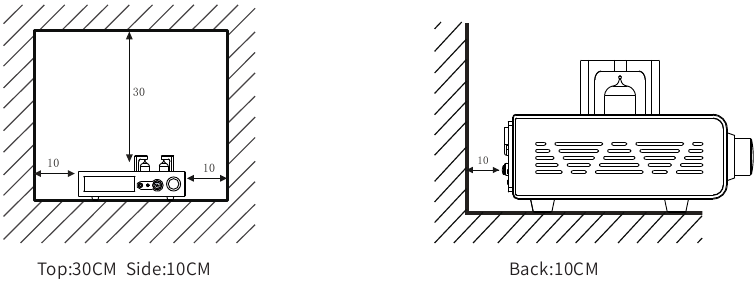

4. Plaats dit apparaat op een goed geventileerde plaats, vermijd direct zonlicht en de machine moet ten minste de volgende spelingen laten:


Telefoon: +86-0755-297799189

E-mail: service@xduoo.com

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download xDuoo TA-22 Handleiding

Beschikbare talen
