xDuoo XD05 handleiding

Introductie

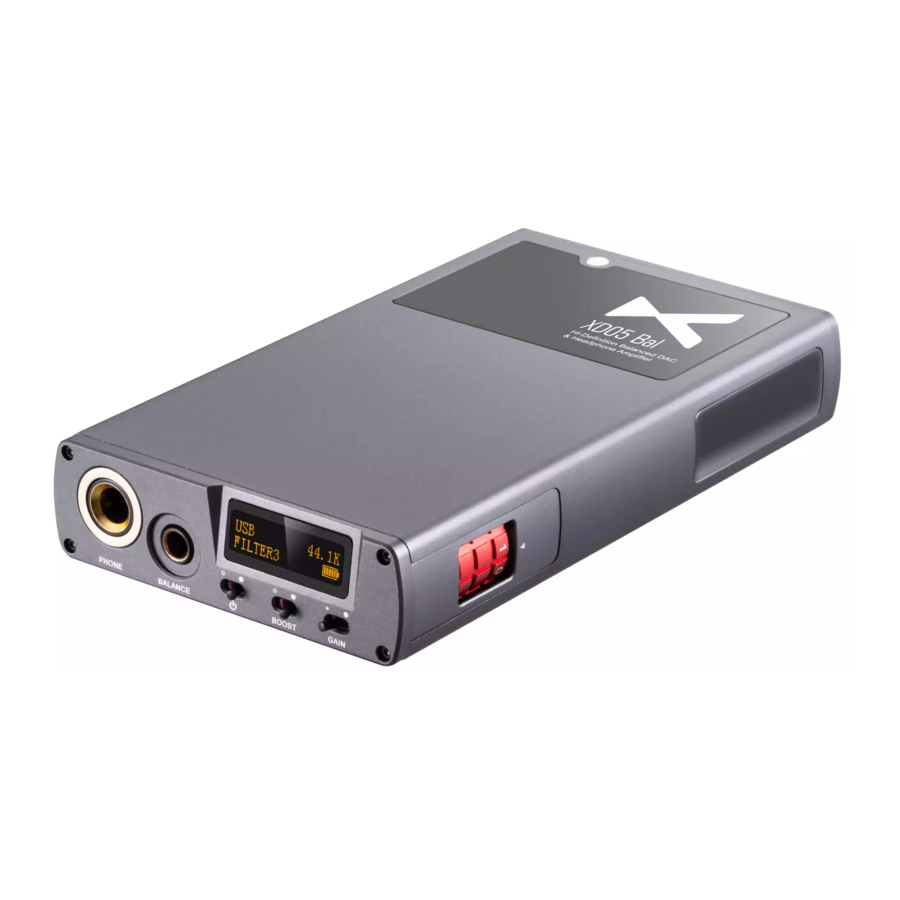

XD05 Bal is een draagbare hifi-DAC en gebalanceerde hoofdtelefoonversterker, die USB, coaxiaal, optisch, AES, Bluetooth-decodering en versterking integreert. USB ondersteunt tot PCM32Bit/768kHz en DSD512; coaxiaal, optisch, AES ondersteunen tot 24Bit/192kHz en DSD64; Bluetooth ondersteunt aptX, aptX LDAC en andere high-definition formaten, waardoor draadloze audio HIFI wordt. De DAC-chip gebruikt twee hoogwaardige ES9038Q2M-chips, die extreem weinig ruis en een hogere resolutie hebben, wat de geluidskwaliteit aanzienlijk verbetert. Het versterkercircuit maakt gebruik van de OP+BUF-architectuur, het uitgangsvermogen bereikt 1000 mW en het vermogen is sterk, waardoor gemakkelijk veel soorten hoofdtelefoons kunnen worden aangestuurd. Naast de 6,5-telefoonuitgang is er ook een 4,4-gebalanceerde telefoonuitgang, met gebalanceerde hoofdtelefoon, wat de S/N en dynamiek aanzienlijk verbetert en de geluidskwaliteit wordt verbeterd. Naast de versterkingsinstelling, boost-instelling, DAC-filterinstelling en SRC-instelfuncties, hebben de externe functies een stroomselectiefunctie toegevoegd, zodat u zich geen zorgen meer hoeft te maken over de levensduur van de batterij. Dit product is geschikt voor gevorderde spelers die hogere eisen stellen aan draagbaarheid, geluidskwaliteit en stuwkracht.

Kenmerken

1. Met OLED-display, real-time weergave van productwerkinformatie.
2. De USB-ontvangstchip gebruikt XMOS'XIJ208, werkend in asynchrone transmissiemodus, ondersteunt tot PCM32Bit/768 kHz, DSD512.
3. Coaxiaal/optisch ondersteunt tot PCM24Bit/192kHz, DSD64(DOP).
4. Het heeft een AES-ingang, die een gebalanceerde digitale ingang is, naar DAC en gebalanceerde hoofdtelefoonuitgang, gebalanceerd van digitaal naar analoog, waardoor u een nieuwe ervaring heeft.
5. Ondersteunt het decoderen van USB-audio van IOS- of Android-telefoons, ondersteunt tot 32Bit /768kHz, DSD512.
6. De Bluetooth-chip gebruikt Qualcomm's CSR8675, ondersteunt Bluetooth 5.0, ondersteunt aptX aptX LL, aptX HDN LDAC-formaten.
7. De DAC-chip gebruikt twee ESS'ES9038Q2M, met betere decoderingsprestaties, extreem weinig ruis en een hogere resolutie, wat het geluidsgevoel aanzienlijk verbetert.
8. Met behulp van dubbele actieve kristaloscillatoren met laagfasige ruis, bereikt gegevensvormende verwerking via FPGA een uniforme klok en vermindert jitter.
9. Ingebouwd filtercircuit en hoogrendement stroomomzettingscircuit, optimaliseer het voedingsontwerp via het LDO-circuit en lever afzonderlijk stroom aan de decoderchip, LPF, versterker, XMOS en digitale ontvangerchip.

10. Het versterkercircuit maakt gebruik van de OP+BUF-architectuur, het uitgangsvermogen bereikt 1000 mW en het vermogen is sterk, waardoor gemakkelijk veel soorten hoofdtelefoons kunnen worden aangestuurd.
11. De versterkerchip kan zelf worden vervangen, verschillende chips brengen verschillende geluidskwaliteit.
12. Externe versterkingsinstelling en boost-instelling om zich aan te passen aan hoofdtelefoons met verschillende impedanties.
13. Externe DAC-filterinstellingen, SRC-instellingen, veel speelbaarheid.
14. De externe stroomselectieschakelaar kan thuis of op kantoor worden gebruikt en schakelt over naar de interne batterij wanneer u uitgaat, zodat u zich geen zorgen hoeft te maken over de levensduur van de batterij wanneer u hem meeneemt.
15. 4.4 Gebalanceerde telefoonaansluiting, betrouwbaarder contact, volledig gebalanceerd circuit, met hogere S/N en dynamiek, het geluidsgevoel is verbeterd.
16. Gebruik een 4-link gebalanceerde analoge potentiometer om het volume aan te passen. In vergelijking met digitale volumeaanpassing is de schade van fysieke aanpassing aan de geluidskwaliteit bijna nul.

Parameters

Batterij: 3.8V/5000mAh
Scherm: 0,91 inch OLED
Toepasselijk OS: Win7/8/10, Linux, Mac OS X, IOS, Android-systeem Frequentiebereik:
USB/SPDIF:
AMP:
Ondersteuning bemonsteringsfrequentie:
USB:PCM: 16-3281744.1-768KHZ
DSD: DOP/NATIVE-modus, DSD64-512
AES/optisch/coaxiaal.
PCM: 16-24BIT/44.1-192KHZ
DSD: DSD64(DOP)
Bluetooth-formaten: AAC, SBG, aptX LL, aptX HD, LDAC
Versterking: +6/15dB
6.5 telefoonuitgangsparameters:
Uitgangsvermogen: 1000mW(32Q-belasting)
THD+N:
SIN: 115dB
Crosstalk: 72dB
4.4 telefoonuitgangsparameters:
Uitgangsvermogen: 1000mW(32Q-belasting)
THD+N:
SIN: 117dB
Crosstalk: 100dB
AUX OUT-parameters:
Uitgangsniveau: 2.0Vrms
THD+N:
SIN: 120dB

Levensduur batterij: USB IN 9 H I SPDIF IN15H I AUX IN24H
Oplaadtijd: 5 uur (snel opladen 1.2A) 11 uur (langzaam opladen 500MA)
Afmetingen: 13.0X7.5X2.2cm
Gewicht: 0.29kg

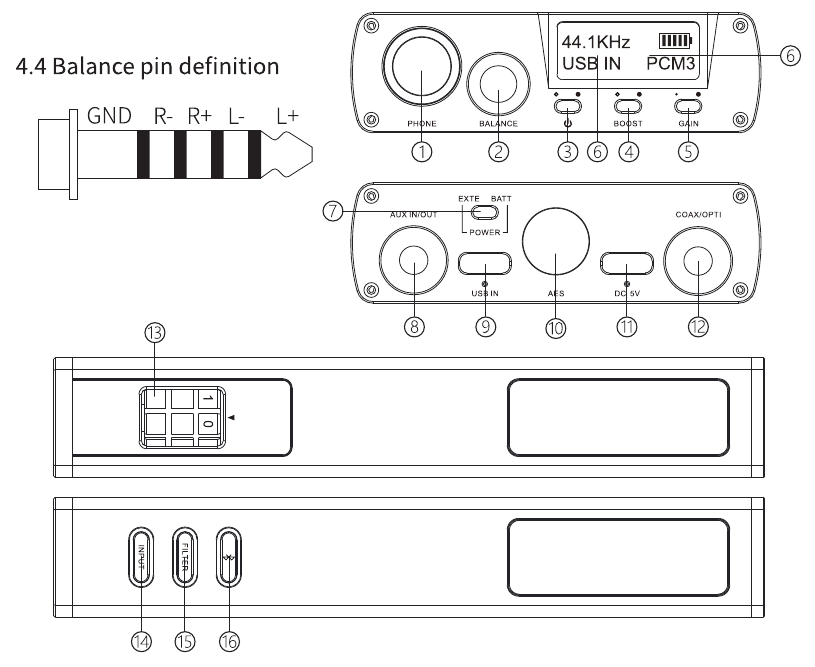

Onderdelen en bedieningselementen

1. 6.35 hoofdtelefoonuitgang.
2. 4.4 Gebalanceerde hoofdtelefoonuitgang.
3. Aan/uitzetten.
4. Boost-schakelaar, verhoog de voedingsspanning van de op-amp (van±8V naar ±13V).
5. Versterkingsschakelaar.
6. Scherm.
7. Stroomselectie, de voeding van de batterij wanneer overgeschakeld naar de BATT-positie, anders van USB5V wanneer overgeschakeld naar de EXTE-positie.

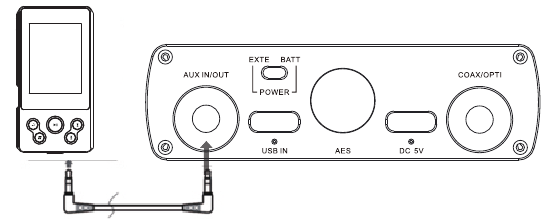

8. AUX OUT/IN, het is AUX OUT (uitgang analoog signaal) wanneer DAC werkt, anders wordt het gebruikt als AUX IN.
9. USB audio-ingang.

11. Oplaadpoort.
12. Optische/coaxiale ingang.
13. Volume.
14. Ingangsselectie.

15. DAC's filterinstelling: DSD-filter: 47K cut-off filter; PCMfilter:
    1. lineaire fase snelle roll-off,
    2. lineaire fase langzame roll-off;
    3. minimale fase snelle roll-off;
    4. minimale fase langzame snelle roll-off;
    5. apodiserende snelle roll-off;
    6. gecorrigeerde minimale fase snelle roll-off;
    7. bakstenen muur filter.
16. Pairing&play (Bluetooth)-knop: lang indrukken gedurende 3 seconden om geforceerd naar de koppelingsstatus te gaan. Kort indrukken om af te spelen/pauzeren.

Display informatie

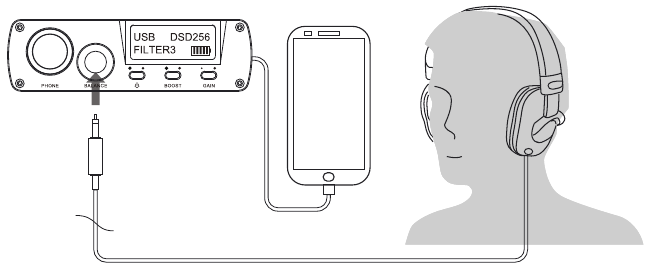

Naar muziek luisteren

1. Sluit de hoofdtelefoon aan op het apparaat. *Opmerking: De XD05Bal ondersteunt alleen dubbele of gebalanceerde kanaal hoofdtelefoons, ondersteunt niet de mono hoofdtelefoon of met afstandsbedieningsfunctie of microfoonfunctie.
2. Verbind het audioapparaat met het apparaat. Zie 'Verbinding maken met het audioapparaat' voor meer informatie.

3. Draai de aan/uit-schakelaar naar rechts om het apparaat in te schakelen. De eerste keer dat het apparaat verbinding maakt met de computer, duurt het even.
4. Speel muziek af met het aangesloten audioapparaat.
5. Pas het volume aan uw comfortwaarde aan en begin met genieten van muziek.
6. Stel de GAIN of BOOST in op basis van uw hoofdtelefoon, u kunt ook het DAC-filter instellen op basis van uw voorkeuren.
7. Afhankelijk van uw behoeften, kunt u deze stevig op de machine plakken met magische stickers om het dragen te vergemakkelijken


Verbinding maken met het audioapparaat

1. Druk op INPUT tot het scherm USB IN (USB IN) weergeeft, gebruik de USB-kabel om verbinding te maken met een Apple/Windows/l_inux-systeemcomputer, sluit de hoofdtelefoon aan, speel muziek af op de computer en geniet ervan. (U moet dit apparaat instellen als audio-uitvoerapparaat op de computer)


2. Druk op INPUT tot het scherm USB IN (USB IN) weergeeft, gebruik de USB OTG-kabel om verbinding te maken met USB audio-uitgang van een OS/Android-telefoon, pad of HiFi-speler, sluit de hoofdtelefoon aan, speel vervolgens muziek af en geniet ervan. (let op het indrukken van NPUT tot het scherm USB IN (USB IN) weergeeft).

   *Opmerking: Wanneer u de telefoon voor de eerste keer verbindt, zet de telefoon automatisch het volume lager, u moet het volume van de telefoon handmatig op maximaal zetten. Alleen als er geluid is, zal er geen dergelijk fenomeen zijn bij volgend gebruik.

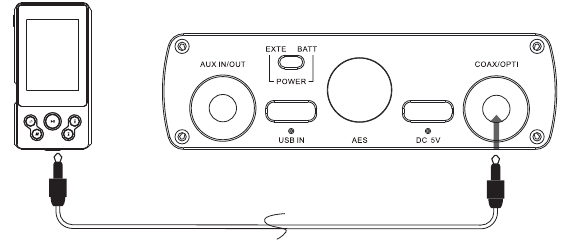

3. Druk op INPUT tot het scherm COAXIAL/OPT CAL (COAXIAAL/OPT CAL) weergeeft, gebruik een coaxiale/optische kabel om verbinding te maken met een speler of CD met coaxiale/optische audio-uitgang, speel muziek af, sluit de hoofdtelefoon aan en geniet ervan.

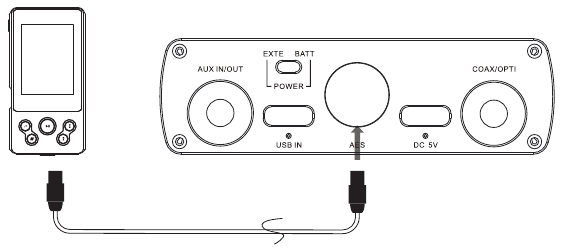

4. Druk op INPUT tot het scherm AES (AES) weergeeft, gebruik een AES-kabel om verbinding te maken met een speler of CD met AES audio-uitgang, speel muziek af, sluit de hoofdtelefoon aan en geniet ervan.


5. Druk op INPUT tot het scherm AES (AES) weergeeft, gebruik een AES-kabel om verbinding te maken met een speler of CD met AES audio-uitgang, speel muziek af, sluit de hoofdtelefoon aan en geniet ervan.

6. Druk op INPUT tot het scherm Bluetooth (Bluetooth) weergeeft, verbind Bluetooth met telefoon of computer, speel muziek af, sluit de hoofdtelefoon aan en geniet ervan.


USB-stuurprogramma installeren

1. Wanneer dit apparaat op de computer is aangesloten, moet het stuurprogramma worden geïnstalleerd. (Niet nodig als uw systeem MAC is.)
2. u kunt het stuurprogramma downloaden van de officiële website, link:, kies XDUOO USB Drive, handleiding staat in het pakket.
3. Wanneer u het apparaat gebruikt om audiobestanden met een hoge resolutie op de computer af te spelen, raden we aan om Jriver of Foobar2000player te gebruiken.

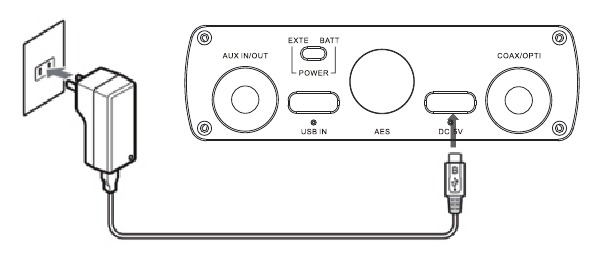

Het apparaat opladen

1. Opladerspecificaties: uitgangsspanning 5V, uitgangsstroom≥1A.
2. Tijdens het opladen brandt het rode lampje; zal uitschakelen wanneer volledig opgeladen.
3. Ongeveer 5 uur voor een volledige oplading.
4. Als u pc USB-voeding gebruikt om op te laden, duurt het 11 uur.
5. Kan worden opgeladen wanneer het apparaat in werking is, maar het duurt langer. Advies om het op te laden nadat u het hebt uitgeschakeld.
6. Als u van plan bent de XD05Basic lange tijd niet te gebruiken, laad hem dan om het halve jaar op om overmatige ontlading van de batterij te voorkomen.

Pakketlijst

Probleemoplossing

Als u problemen ondervindt bij het gebruik van dit apparaat, gebruikt u de volgende checklist en leest u de Probleemoplossing. Als u problemen ondervindt bij het gebruik van dit apparaat, gebruikt u de volgende checklist en leest u de productondersteuningsinformatie in de gebruikershandleiding. Mocht er een probleem blijven bestaan, neem dan contact op met uw dichtstbijzijnde xDuoo-dealer of neem contact met ons op.

Het apparaat schakelt niet in

• Laad de batterij van het apparaat op.
• Wanneer de levensduur van de batterij tot de helft is teruggebracht, nadert de batterij het einde van haar levensduur.

Neem contact op met uw dichtstbijzijnde xDuoo-dealer voor vervanging.

De batterij kan niet worden opgeladen

• Controleer of de oplaadschakelaar van het apparaat is ingeschakeld.
• Controleer of het apparaat en uw computer stevig zijn verbonden met behulp van de USB-kabel.
• Controleer of de computer is ingeschakeld en niet in de stand-by- of slaapstand staat.

• Er wordt een USB AC-adapter gebruikt die niet wordt aanbevolen.
• De batterij is volledig opgeladen.

Geen geluid

• Zet het volume van het aangesloten apparaat of het apparaat hoger.
• Controleer of het apparaat en het audioapparaat correct zijn aangesloten.
• Controleer of het aangesloten apparaat is ingeschakeld.
• Wanneer er verbinding is met een computer, er geen geluid is of het geluid niet correct wordt afgespeeld, controleer dan of de apparaatinstelling van uw computer correct is.

Kan het USB-stuurprogramma voor Windows niet installeren

• Controleer of het apparaat is aangesloten op de computer.

Kan geen verbinding maken met de computer

• Controleer of het USB-stuurprogramma is geïnstalleerd.
