EGO ST1520, ST1520S, ST1521S Handleiding

VEILIGHEIDSSYMBOLEN

Het doel van veiligheidssymbolen is om uw aandacht te vestigen op mogelijke gevaren. De veiligheidssymbolen en de bijbehorende uitleg verdienen uw aandacht en begrip. De symboolwaarschuwingen elimineren op zichzelf geen enkel gevaar. De instructies en waarschuwingen die ze geven zijn geen vervanging voor de juiste maatregelen ter voorkoming van ongevallen.

Lees en begrijp alle veiligheidsinstructies in deze gebruikershandleiding, inclusief alle veiligheidswaarschuwingssymbolen zoals "GEVAAR", "WAARSCHUWING" en "VOORZICHTIG", voordat u dit gereedschap gebruikt. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schok, brand en/of ernstig persoonlijk letsel.

BETEKENIS VAN SYMBOLEN
VEILIGHEIDSWAARSCHUWINGSSYMBOOL: Geeft GEVAAR, WAARSCHUWING of VOORZICHTIG aan. Mag worden gebruikt in combinatie met andere symbolen of pictogrammen.

Het bedienen van elektrisch gereedschap kan ertoe leiden dat vreemde voorwerpen in uw ogen worden geslingerd, wat kan leiden tot ernstige oogschade. Draag altijd een veiligheidsbril of veiligheidsglazen met zijbescherming en een volgelaatsscherm indien nodig voordat u begint met het bedienen van elektrisch gereedschap. We raden een Wide Vision veiligheidsmasker aan voor gebruik over een bril of standaard veiligheidsbril met zijbescherming. Gebruik altijd oogbescherming die is gemarkeerd om te voldoen aan ANSI Z87.1.

VEILIGHEIDSINSTRUCTIES

Dit hoofdstuk toont en beschrijft de veiligheidssymbolen die op dit product kunnen voorkomen. Lees, begrijp en volg alle instructies op de machine voordat u deze probeert te monteren en te bedienen.

	Veiligheidswaarschuwing	Geeft een mogelijk risico op persoonlijk letsel aan.
	Oogbescherming	Draag altijd een veiligheidsbril of veiligheidsbril met zijschermen en een volgelaatsscherm bij het gebruik van dit product.
IPX4	Beschermingsgraad	Bescherming tegen opspattend water
V	Volt	Spanning
mm	Millimeter	Lengte of grootte
cm	Centimeter	Lengte of grootte
in.	Inch	Lengte of grootte
kg	Kilogram	Gewicht
lb	Pond	Gewicht
	Gelijkstroom	Type of een kenmerk van stroom
RPM	Toeren per minuut	Rotatiesnelheid

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Bij het gebruik van elektrische trimmers moeten altijd elementaire veiligheidsmaatregelen worden gevolgd om het risico op brand, elektrische schok en persoonlijk letsel te verminderen, waaronder het volgende:

Vertrouw niet op de isolatie van het gereedschap tegen elektrische schokken. Om het risico op elektrocutie te verminderen, mag u het gereedschap nooit gebruiken in de buurt van draden of kabels die elektrische stroom kunnen voeren.

Draag tijdens gebruik geschikte gehoorbescherming. Onder bepaalde omstandigheden en gebruiksduur kan lawaai van dit product bijdragen aan gehoorverlies.

Bepaald stof dat vrijkomt bij machinaal schuren, zagen, slijpen, boren en andere bouwactiviteiten bevat chemicaliën waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:

• Lood uit verf op loodbasis
• Kristallijn silica uit bakstenen, cement en andere metselwerkproducten, en
• Arseen en chroom uit chemisch behandeld hout.

Uw risico op deze blootstellingen varieert, afhankelijk van hoe vaak u dit type werk doet. Om uw blootstelling aan deze chemicaliën te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes uit te filteren.

• Houd kinderen uit de buurt - Alle bezoekers moeten minstens 30 meter van het werkgebied worden gehouden.
• Vermijd gevaarlijke omgevingen – Gebruik geen apparaten op een vochtige of natte helling.
• Kleed u correct - Draag geen losse kleding of sieraden. Ze kunnen vast komen te zitten in bewegende delen. Het gebruik van rubberen handschoenen en stevig schoeisel wordt aanbevolen bij het werken buitenshuis. Draag een beschermende haarbedekking om lang haar in te houden.
• Gebruik een veiligheidsbril - Gebruik altijd een gezichts- of stofmasker als het werk stoffig is.
• Gebruik het juiste gereedschap - Gebruik het gereedschap niet voor een andere klus dan waarvoor het bedoeld is.
• Forceer de trimmer niet - Het zal het werk beter doen en met minder kans op letselrisico met de snelheid waarvoor het is ontworpen.
• Reik niet te ver - Zorg te allen tijde voor een goede stand en evenwicht.
• Blijf alert - Let op wat u doet. Gebruik uw gezond verstand. Gebruik de trimmer niet als u moe bent.
• Gebruik de trimmer niet onder invloed van alcohol of drugs.
• Houd de beschermkappen op hun plaats en in werkende staat.
• Houd handen en voeten uit de buurt van het snijgebied.
• Bewaar de trimmer binnenshuis - Wanneer de trimmer niet in gebruik is, moet deze binnenshuis worden bewaard op een droge en hoge of afgesloten plaats met de batterij verwijderd, buiten het bereik van kinderen.
• Onderhoud de trimmer met zorg - Houd het snijhulpstuk schoon voor de beste prestaties en om het risico op letsel te verminderen. Volg de instructies voor het vervangen van accessoires. Houd de handgrepen droog, schoon en vrij van olie en vet.
• Controleer beschadigde onderdelen - Voordat de trimmer verder wordt gebruikt, moet een beschadigde beschermkap of ander onderdeel zorgvuldig worden gecontroleerd om vast te stellen of deze correct werkt en de beoogde functie uitvoert. Controleer de uitlijning van bewegende delen, het vastlopen van bewegende delen, het breken van onderdelen, de montage en alle andere omstandigheden die de werking kunnen beïnvloeden. Een beschadigde beschermkap of ander onderdeel moet correct worden gerepareerd of vervangen door een erkend servicecentrum, tenzij anders aangegeven in deze handleiding.
• Maak het te snijden gebied voor elk gebruik vrij. Verwijder alle objecten zoals stenen, gebroken glas, spijkers, draad of touw die kunnen worden weggegooid of verstrikt kunnen raken in het snijhulpstuk. Zorg ervoor dat andere personen en huisdieren zich op minstens 30 meter afstand bevinden.
• Houd de trimmer altijd stevig vast, met beide handen aan de handgrepen, tijdens het gebruik. Wikkel uw vingers en duimen rond de handgrepen.
• Voorkom onbedoeld starten - Draag de trimmer niet met uw vinger op de trekker.
• Gebruik de trimmer niet in een gasvormige of explosieve omgeving. Motoren in deze apparaten vonken normaal gesproken en de vonken kunnen dampen ontsteken.
• Beschadiging van de trimmer - Als u met de trimmer een vreemd object raakt of als deze verstrikt raakt, stop het gereedschap dan onmiddellijk, controleer het op schade en laat eventuele schade repareren voordat u verdere bediening probeert. Gebruik het niet met een gebroken beschermkap of spoel.
• Als het apparaat abnormaal begint te trillen, stop dan de motor en controleer onmiddellijk de oorzaak. Trillingen zijn over het algemeen een waarschuwing voor problemen. Een losse kop kan trillen, barsten, breken of van de trimmer komen, wat kan leiden tot ernstig of dodelijk letsel. Zorg ervoor dat het snijhulpstuk correct is vastgezet. Als de kop losraakt nadat u hem hebt vastgezet, vervang hem dan onmiddellijk. Gebruik nooit een trimmer met een los snijhulpstuk.
• Vervang een gebarsten, beschadigde of versleten snijkop onmiddellijk, zelfs als de schade beperkt is tot oppervlakkige scheuren. Dergelijke hulpstukken kunnen bij hoge snelheid verbrijzelen en ernstig of dodelijk letsel veroorzaken.
• Controleer het snijhulpstuk regelmatig met korte tussenpozen tijdens het gebruik, of onmiddellijk als er een merkbare verandering in het snijgedrag is.
• Gebruik bij het vervangen van de snijdraad niet meer dan 2,4 mm nylondraad; het gebruik van zwaardere draden dan aanbevolen door de fabrikant verhoogt de belasting van de motor en vermindert de bedrijfsnelheid. Dit resulteert in oververhitting en schade aan de trimmer.
• Om het risico op ernstig letsel te verminderen, mag u nooit draad of metaalversterkte draad of ander materiaal gebruiken in plaats van de nylon snijdraden. Stukken draad kunnen afbreken en met hoge snelheid naar de bediener of omstanders worden geslingerd.
• Om het risico op letsel door verlies van controle te verminderen, mag u nooit op een ladder of op een andere onveilige steun werken. Houd het snijhulpstuk nooit boven de taillehoogte.
• Als er situaties optreden die niet in deze handleiding worden behandeld, wees dan voorzichtig en gebruik uw gezond verstand. Neem contact op met het EGO Customer Service Center voor hulp.
• Laad de batterij niet op in de regen of op natte plaatsen.
• Uitsluitend te gebruiken met de onderstaande accu's en laders:

• Gooi de batterij niet in vuur. De cellen kunnen exploderen. Raadpleeg de plaatselijke voorschriften voor mogelijke speciale verwijderingsinstructies.
• Open of vermink de batterij niet. Vrijgekomen elektrolyt is corrosief en kan schade aan de ogen of huid veroorzaken. Het kan giftig zijn bij inslikken.
•
  Wees voorzichtig bij het hanteren van batterijen om de batterij niet kort te sluiten met geleidende materialen zoals ringen, armbanden en sleutels. De batterij of geleider kan oververhit raken en brandwonden veroorzaken.
• Vervangende onderdelen - Gebruik bij onderhoud uitsluitend identieke EGO-vervangende onderdelen. Het gebruik van andere accessoires of hulpstukken kan het risico op letsel vergroten.
• Batterijgereedschap hoeft niet te worden aangesloten op een stopcontact; daarom zijn ze altijd in bedrijfsklare staat. Wees u bewust van mogelijke gevaren, zelfs als het gereedschap niet in werking is. Wees voorzichtig bij het uitvoeren van onderhoud of service.
• Verwijder of ontkoppel de batterij voordat u de trimmer onderhoudt, reinigt of materiaal verwijdert.
• Niet wassen met een slang; vermijd dat er water in de motor en elektrische aansluitingen komt.
• Bewaar deze instructies. Raadpleeg ze regelmatig en gebruik ze om anderen te instrueren die dit gereedschap mogelijk gebruiken. Als u dit gereedschap aan iemand anders uitleent, leen dan ook deze instructies aan hen uit om misbruik van het product en mogelijk letsel te voorkomen.

BEWAAR DEZE INSTRUCTIES!

SPECIFICATIES

Spanning	56V
Onbelast toerental	4000~5800 RPM
Snijmechanisme	Bumpkop
Draadlaadmechanisme	Motor aangedreven
Type snijdraad	0.095 in. (2.4 mm) nylon gedraaide draad
Snijbreedte	15 in. (38 cm)
Gewicht (zonder accu)	7.28 lb. (3.3 kg)

Aanbevolen snijdraad

PAKLIJST

BESCHRIJVING

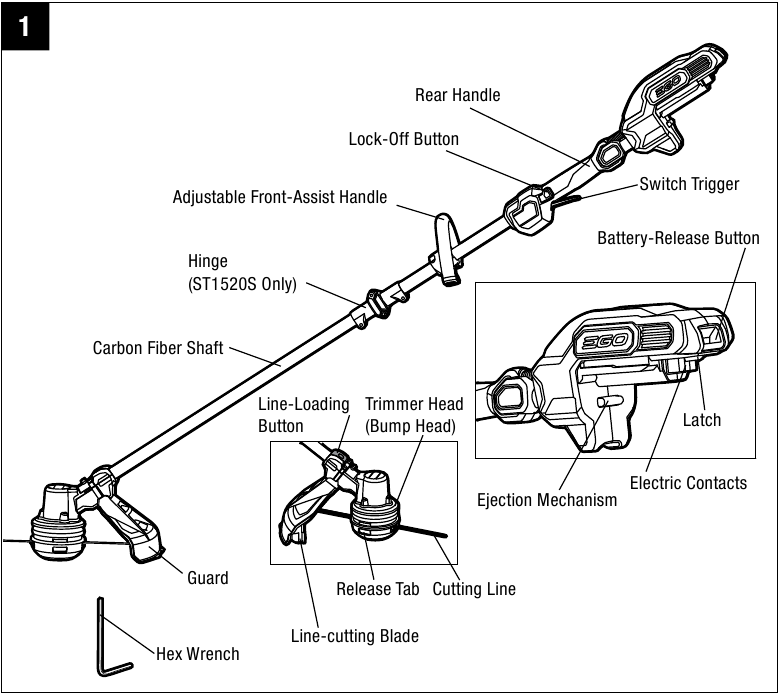

KEN UW DRAADTRIMMER (Fig. 1)
Het veilige gebruik van dit product vereist een begrip van de informatie op het gereedschap en in deze gebruikershandleiding, evenals kennis van het project dat u probeert. Voordat u dit product gebruikt, dient u zich vertrouwd te maken met alle bedieningsfuncties en veiligheidsregels.

Gebruik het gereedschap nooit zonder dat de beschermkap stevig op zijn plaats zit. De beschermkap moet altijd op het gereedschap zitten om de gebruiker te beschermen.

VERSTELBARE HULPHENDEL VOORAAN
Voor eenvoudige bediening van de trimmer tijdens het snijden.

ACHTERHENDEL
Ergonomische handgreep met overmolding verbetert het comfort en de grip.

TRIGGER MET SCHAKELAAR VOOR VARIABELE SNELHEID
Schakelt de draadtrimmer in en uit en past de snelheid van de trimmerkop aan.

VERGRENDELKNOP
Helpt onbedoelde of ongeautoriseerde activering van de trigger te voorkomen. Deze moet worden ingedrukt voordat de trigger kan worden geactiveerd.

DRAADLAADKNOP
Druk op deze knop om de draad automatisch in de trimmerkop te wikkelen.

SCHARNIER (alleen ST1520S)
Verbindt en vergrendelt de twee opvouwbare assen.

TRIMMERKOP (BUMPKOP)
Slaat de snijdraad op en geeft de snijdraad vrij wanneer de kop tijdens het gebruik licht op de grond wordt getikt.

BESCHERMKAP
Vermindert het risico op letsel door vreemde voorwerpen die naar achteren worden geslingerd in de richting van de bediener en door contact met het snijhulpstuk.

SNIJMES VOOR DRAAD
Stalen mes op de beschermkap dat de snijdraad op de juiste lengte houdt.

ACCU-ONTGRENDELKNOP
Ontgrendelt de accu van het gereedschap.

VERGRENDELING
Zet de accu vast aan het gereedschap.

UITWERPMECHANISME
Helpt bij het verwijderen van de batterij.

MONTAGE

Bedien dit product niet als er onderdelen beschadigd zijn of ontbreken, voordat de onderdelen zijn vervangen. Gebruik van dit product met beschadigde of ontbrekende onderdelen kan leiden tot ernstig persoonlijk letsel.

Probeer dit product niet aan te passen of accessoires te maken die niet worden aanbevolen voor gebruik met deze grastrimmer. Elke dergelijke wijziging of aanpassing is misbruik en kan leiden tot een gevaarlijke situatie die mogelijk ernstig persoonlijk letsel tot gevolg heeft.

Verwijder altijd de accu uit het product bij het monteren van onderdelen, het uitvoeren van afstellingen, het schoonmaken of wanneer het product niet in gebruik is.

UITPAKKEN

• Dit product vereist montage.
• Verwijder het product en de eventuele accessoires voorzichtig uit de doos. Zorg ervoor dat alle items die in de paklijst staan, zijn meegeleverd.
• Inspecteer het gereedschap zorgvuldig om er zeker van te zijn dat er tijdens het transport geen breuk of schade is opgetreden.
• Gooi het verpakkingsmateriaal niet weg voordat u het gereedschap zorgvuldig hebt geïnspecteerd en naar tevredenheid hebt bediend.
• Als er onderdelen beschadigd zijn of ontbreken, breng het product dan terug naar de plaats van aankoop.

DE STEEL UITVOUWEN

(ALLEEN VOOR ST1520S)

Om te voorkomen dat u uw handen of vingers beknelt, houdt u de steel niet vast bij de verbinding.

Probeer de trimmer niet te starten voordat de steel is vergrendeld.

1. Verwijder de accu uit de trimmer.
2. Plaats uw trimmer op de grond of de vloer en zorg ervoor dat de kabel zich in de steel bevindt, zodat deze niet bekneld raakt bij het sluiten van de verbindingen. Vouw de steel voorzichtig uit totdat de twee gaten in de verbinding nauwkeurig zijn uitgelijnd (Fig. 2).

3. Steek de bout (meegeleverd) erin en draai deze vast met de meegeleverde inbussleutel om de steel op zijn plaats te vergrendelen (Fig. 3).

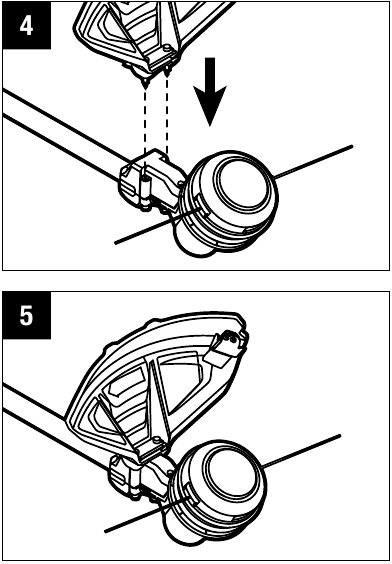

DE KAP MONTEREN

Draag altijd handschoenen bij het monteren of vervangen van de kap. Wees voorzichtig met het mes op de kap en draag handschoenen om uw handen te beschermen tegen verwondingen door het mes.

1. Verwijder de accu uit de trimmer.
2. Leg de trimmer op de grond of de vloer met de trimmerkop naar boven gericht.
3. Lijn de twee bouten, die vooraf op de kap zijn gemonteerd, uit met de twee schroefgaten in de steel (Fig. 4) en draai ze vervolgens vast met de meegeleverde inbussleutel (Fig. 5).


DE VOORSTE STEUNHANDGREEP MONTEREN EN AFSTELLEN

1. Verwijder de accu uit de trimmer.
2. Draai de vier schroeven in de handgreep los met de meegeleverde inbussleutel en verwijder de schroeven en de onderste klem van de voorste steunhandgreep (Fig. 6).

3. Raadpleeg Fig. 7: bevestig de voorste steunhandgreep en de onderste klem op de steel en zet ze vast door de vier schroeven voorlopig vast te draaien. Draai de voorste steunhandgreep omhoog zodat deze naar de bovenkant van de achterste handgreep wijst.

4. Stel de positie van de voorste steunhandgreep zo in dat deze zich tussen het achterste handgreephuis en de verbinding van de steel bevindt, zoals weergegeven in Fig. 8. Stel voor ST1520 de positie van de handgreep zo in dat deze zich tussen het achterste handgreephuis en het waarschuwingslabel op de steel bevindt. De handgreep moet zo worden afgesteld dat uw voorste arm recht is bij gebruik van de trimmer.

5. Gebruik de meegeleverde inbussleutel om de vier schroeven vast te draaien, zodat de handgreep niet op de steel kan worden gedraaid.

WERKING

Laat de vertrouwdheid met dit product er niet toe leiden dat u onzorgvuldig wordt. Denk eraan dat een onzorgvuldige fractie van een seconde voldoende is om ernstig letsel toe te brengen.

Draag altijd oogbescherming met het keurmerk dat deze voldoet aan ANSI Z87.1, samen met gehoorbescherming. Als u dit niet doet, kunnen er voorwerpen in uw ogen worden geslingerd en andere mogelijke ernstige verwondingen ontstaan.

Gebruik geen hulpstukken of accessoires die niet worden aanbevolen door de fabrikant van dit product. Het gebruik van niet aanbevolen hulpstukken of accessoires kan leiden tot ernstig persoonlijk letsel.

TOEPASSING

U kunt dit product gebruiken voor de onderstaande doeleinden:
Trimmen: gebruik voor het verwijderen van gras en onkruid langs muren, hekken, bomen en randen.
Snijden: gebruik voor het snijden van gras dat moeilijk te bereiken is met een normale maaier.

ACCUPACK INSTALLEREN/VERWIJDEREN

Verwijder altijd het accupack uit het product wanneer u onderdelen monteert, aanpassingen maakt, reinigt of wanneer het niet in gebruik is. Het verwijderen van het accupack voorkomt onbedoeld starten dat ernstig persoonlijk letsel kan veroorzaken.

OPMERKING: Laad het accupack volledig op voor het eerste gebruik.

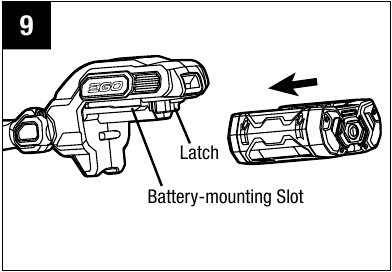

Accupack installeren (Fig. 9)

1. Lijn de ribben van het accupack uit met de bevestigingssleuven voor de accu in de draadtrimmer.
2. Schuif het accupack naar binnen totdat het op zijn plaats klikt.

OPMERKING: Zorg ervoor dat de vergrendeling op de draadtrimmer op zijn plaats klikt en dat het accupack aan het gereedschap is bevestigd voordat u begint met de werkzaamheden.

Accupack verwijderen (Fig. 10)

Let altijd op de locatie van uw voeten en kinderen of huisdieren in de buurt wanneer u op de accuvrijgaveknop drukt. Ernstig letsel kan ontstaan als het accupack valt. Verwijder het accupack NOOIT op een hoge plaats.

1. Houd het accupack in de palm van uw hand.
2. Druk met uw duim op de accuvrijgaveknop; het accupack wordt losgekoppeld van de vergrendeling.
3. Pak het accupack vast en verwijder het uit de draadtrimmer.

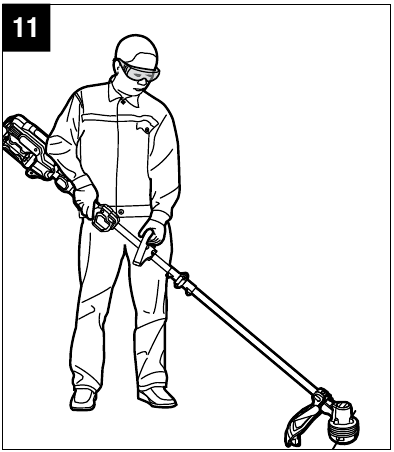

HET APPARAAT VASTHOUDEN

Kleed u op de juiste manier om het risico op letsel bij het bedienen van dit gereedschap te verminderen. Draag geen losse kleding of sieraden. Draag oog- en oor-/gehoorbescherming. Draag een zware, lange broek, laarzen en handschoenen. Draag geen korte broek of sandalen en loop niet op blote voeten. Ga, voordat u het apparaat bedient, in de bedieningspositie staan en controleer of:

• De bediener oogbescherming en geschikte kleding draagt.
• Eén arm licht gebogen is en de hand aan die arm de achterste handgreep vasthoudt.
• De andere arm recht is en die hand de voorste hulp handgreep vasthoudt.
• De trimmerkop parallel aan de grond staat en gemakkelijk in contact komt met het te snijden materiaal zonder dat de bediener zich hoeft te bukken (Fig. 11).


HET APPARAAT STARTEN/STOPPEN

Voordat u de draadtrimmer start

• Zorg ervoor dat u een stevige en evenwichtige basis heeft.
• Ga rechtop staan en houd de draadtrimmer in een ontspannen positie vast.
• Zorg ervoor dat de snijdraad de grond of andere objecten niet raakt.
• Houd de draadtrimmer met beide handen vast: één hand op de achterste handgreep en één hand op de voorste hulp handgreep.

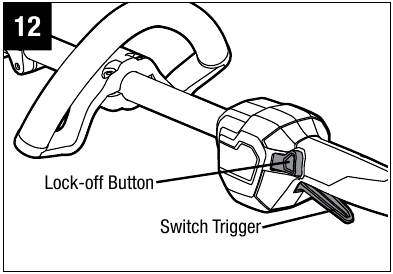

De draadtrimmer starten (Fig. 12)

1. Druk op de vergrendelknop en houd deze in die positie. Druk op de schakelaar om de draadtrimmer in te schakelen. Laat de vergrendelknop los en blijf de schakelaar indrukken voor continu gebruik.
2. De rotatiesnelheid van de trimmerkop wordt geregeld met de schakelaar. Meer druk op de schakelaar resulteert in een hogere snelheid; minder druk op de schakelaar resulteert in een lagere snelheid. Pas de snelheid aan de betreffende taak aan.

LET OP: De motor loopt alleen wanneer zowel de vergrendelknop als de schakelaar worden ingedrukt.

De draadtrimmer stoppen
Laat de schakelaar los om de draadtrimmer te stoppen.

Verwijder altijd het accupack uit de draadtrimmer tijdens werkpauzes en na het beëindigen van het werk.

HET APPARAAT GEBRUIKEN

Om ernstig persoonlijk letsel te voorkomen, dient u altijd een veiligheidsbril of veiligheidsbril te dragen tijdens het gebruik van dit apparaat. Draag een gezichtsmasker of stofmasker op stoffige locaties.

Om ernstig persoonlijk letsel te voorkomen, dient u het accupack uit het gereedschap te verwijderen voordat u onderhoud uitvoert, schoonmaakt, hulpstukken verwisselt of materiaal van het apparaat verwijdert.

Maak het gebied dat moet worden gesneden voor elk gebruik vrij. Verwijder alle objecten, zoals stenen, gebroken glas, spijkers, draad of touw, die kunnen worden weggegooid of verstrikt kunnen raken in het snijhulpstuk. Maak het gebied vrij van kinderen, omstanders en huisdieren. Houd alle kinderen, omstanders en huisdieren op minstens 30,5 m afstand; er kan nog steeds risico bestaan voor omstanders door weggegooide objecten. Omstanders moeten worden aangemoedigd om oogbescherming te dragen. Als u wordt benaderd, stop dan onmiddellijk de motor.

Controleer voor elk gebruik op beschadigde/versleten onderdelen
Controleer de trimmerkop, beschermkap en voorste hulp handgreep en vervang alle onderdelen die gebarsten, kromgetrokken, verbogen of op een andere manier beschadigd zijn.
Het draad snijblad aan de rand van de beschermkap kan na verloop van tijd bot worden. Het wordt aanbevolen om deze regelmatig te slijpen met een vijl of te vervangen door een nieuw mes.

Draag altijd handschoenen bij het monteren of vervangen van de beschermkap of bij het slijpen of vervangen van het mes. Let op de locatie van het mes op de beschermkap en bescherm uw hand tegen letsel.

Reinig de trimmer na elk gebruik
Zie het gedeelte Onderhoud voor reinigingsinstructies.

Gebruik nooit water om uw trimmer te reinigen. Vermijd het gebruik van oplosmiddelen bij het reinigen van kunststof onderdelen. De meeste kunststoffen zijn gevoelig voor schade door verschillende soorten commerciële oplosmiddelen. Gebruik schone doeken om vuil, stof, olie, vet enz. te verwijderen.

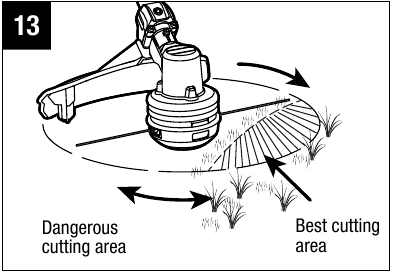

Tips voor de beste trimresultaten (Fig. 13)

• De juiste hoek voor het snijhulpstuk is parallel aan de grond.
• Forceer de trimmer niet. Laat de punt van de draad het snijwerk doen (vooral langs muren). Snijden met meer dan de punt vermindert de snij-efficiëntie en kan de motor overbelasten.
• De snijhoogte wordt bepaald door de afstand van de snijdraad tot het gazonoppervlak.
• Gras van meer dan 200 mm moet worden gesneden door geleidelijk van boven naar beneden in kleine stappen te werken om voortijdige draadslijtage of motortractie te voorkomen.
• Beweeg de trimmer langzaam in en uit het te snijden gebied, terwijl u de snijkop op de gewenste snijhoogte houdt. Deze beweging kan een voorwaartse-achterwaartse beweging of een zijwaartse beweging zijn. Het snijden van kortere lengtes levert de beste resultaten op.

• Trim alleen als gras en onkruid droog zijn.
• Draad- en staafhekken kunnen extra draadslijtage of breuk veroorzaken. Stenen en bakstenen muren, stoepranden en hout kunnen draden snel verslijten.
• Vermijd bomen en struiken. Boomschors, houten sierlijsten, gevelbeplating en hekpalen kunnen gemakkelijk worden beschadigd door de draden.

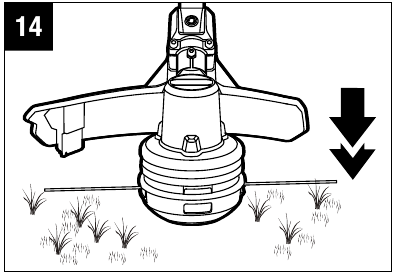

SNIJDRAADLENGTE AANPASSEN

De trimmerkop stelt de bediener in staat om meer snijdraad vrij te geven zonder de motor te stoppen. Als de draad gerafeld of versleten raakt, kan extra draad worden vrijgegeven door lichtjes met de trimmerkop op de grond te tikken terwijl de trimmer in werking is (Fig. 14).

Verwijder of wijzig de snijdraadblad montage niet. Een te lange draadlengte zorgt ervoor dat de motor oververhit raakt en kan leiden tot ernstig persoonlijk letsel.

Voor de beste resultaten tikt u met de trimmerkop op kale grond of harde grond. Als draadvrijgave wordt geprobeerd in hoog gras, kan de motor oververhit raken. Houd de trimdraad altijd volledig uitgestrekt. Draadvrijgave wordt moeilijker naarmate de snijdraad korter wordt.

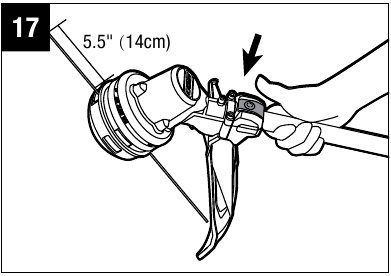

DRAAD VERVANGEN

Gebruik nooit metaalversterkte draad, kabel of touw, enz. Deze kunnen afbreken en gevaarlijke projectielen worden.

Gebruik altijd de aanbevolen nylon snijdraad met een diameter van niet meer dan 2,4 mm. Het gebruik van andere draad dan gespecificeerd kan ervoor zorgen dat de draadtrimmer oververhit raakt of beschadigd raakt.

De draadtrimmer is uitgerust met een geavanceerd automatisch draadopwindsysteem. De snijdraad kan eenvoudig op de spoel worden gewikkeld door op een enkele knop te drukken. Het laden van een volle spoel kan meestal in 8 seconden worden voltooid. Vermijd herhaalde bediening van het opwindsysteem in snelle opeenvolging om de kans op schade aan de motor te verkleinen.

1. Verwijder het accupack uit de trimmer.
2. Knip één stuk snijdraad van 5 m lang af.
3. Steek de draad in het oogje (Fig. 15) en duw de draad totdat het uiteinde van de draad uit het tegenoverliggende oogje komt.
   LET OP: Het is niet nodig om de oogjes uit te lijnen om de snijdraad in te steken.

4. Trek de draad van de andere kant totdat gelijke lengtes van de draad aan beide zijden van de trimmerkop verschijnen (Fig. 16).

5. Installeer het accupack op de draadtrimmer.
6. Houd de draadlaadknop ingedrukt om de draadopwindmotor te starten. De draad wordt continu in de trimmerkop gewikkeld (Fig. 17).

7. Let zorgvuldig op de resterende draadlengte. Bereid u voor om de knop los te laten zodra er ongeveer 17,8 cm draad aan elke kant over is. Druk kort op de draadlaadknop om de lengte aan te passen totdat er 14 cm draad aan elke kant zichtbaar is.
8. Duw op de trimmerkop terwijl u aan de draden trekt om de draad handmatig naar voren te bewegen om de juiste montage van de snijdraad te controleren.

LET OP: Als de draad per ongeluk in de trimmerkop wordt getrokken, opent u de kop en trekt u de snijdraad uit de spoel. Volg het gedeelte "DE SNIJDRAAD OPNIEUW LADEN" in deze handleiding om de draad opnieuw te laden.

DE SNIJDRAAD OPNIEUW LADEN

LET OP: Wanneer de snijdraad breekt van het oogje of de snijdraad niet wordt vrijgegeven wanneer op de trimmerkop wordt getikt, moet u de resterende snijdraad van de trimmerkop verwijderen en de onderstaande stappen volgen om de draad opnieuw te laden.

1. Verwijder het accupack uit de trimmer.

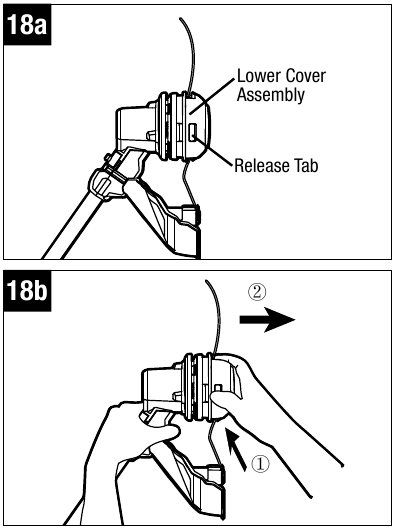

2. Druk op de ontgrendelingstabs op de trimmerkop en verwijder de onderste afdekking van de trimmerkop door deze er recht uit te trekken (Fig. 18a & 18b).

3. Verwijder de snijdraad van de trimmerkop.

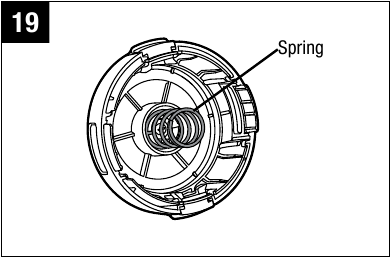

4. Steek de veer in de sleuf in de onderste afdekking (Fig. 19).

5. Houd met één hand de trimmer vast, gebruik een andere hand om de onderste afdekking vast te pakken en de sleuven in de onderste afdekking uit te lijnen met de ontgrendelingstabs. Druk op de onderste afdekking totdat deze op zijn plaats klikt, waarna u een duidelijk klikgeluid hoort (Fig. 20).

6. Volg de instructies in het gedeelte "DRAAD VERVANGEN" om de snijdraad opnieuw te laden.

ONDERHOUD

Gebruik bij onderhoud uitsluitend identieke vervangingsonderdelen. Het gebruik van andere onderdelen kan gevaarlijk zijn of schade aan het product veroorzaken. Om de veiligheid en betrouwbaarheid te garanderen, moeten alle reparaties worden uitgevoerd door een gekwalificeerde servicemonteur.

Batterijgereedschap hoeft niet in een stopcontact te worden gestoken; daarom zijn ze altijd in bedrijfsklare staat. Om ernstig persoonlijk letsel te voorkomen, moet u extra voorzichtig en zorgvuldig zijn bij het uitvoeren van onderhoud, service of het vervangen van het snijaccessoire of andere accessoires.

Om ernstig persoonlijk letsel te voorkomen, moet u het batterijpakket uit het gereedschap verwijderen voordat u onderhoud of reiniging uitvoert of materiaal van het apparaat verwijdert.

DE TRIMMERKOP VERVANGEN

Als de kop losraakt nadat deze in positie is vastgezet, vervang deze dan onmiddellijk. Gebruik nooit een trimmer met een los snijaccessoire. Vervang een gebarsten, beschadigde of versleten snijkop onmiddellijk, zelfs als de schade beperkt is tot oppervlakkige scheuren. Dergelijke accessoires kunnen bij hoge snelheid verbrijzelen en ernstig letsel veroorzaken.

De trimmerkop verwijderen

1. Verwijder het batterijpakket uit de trimmer.
2. Druk op de ontgrendelingslipjes op de trimmerkop en verwijder de onderste kap van de trimmerkop door deze er recht uit te trekken (zie afb. 18a en 18b).
3. Verwijder de snijdraad van de trimmerkop (afb. 22).

4. Haal indien nodig de veer uit de spoel. Bewaar deze voor de montage.

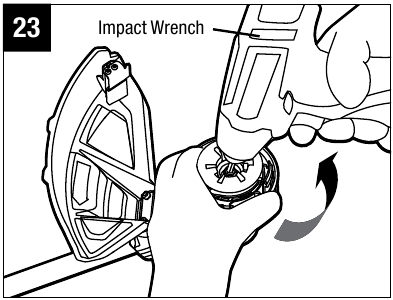

5. Draag handschoenen. Gebruik één hand om de spoel vast te pakken om deze te stabiliseren en gebruik de andere hand om een slagmoersleutel (1/2", 13 mm) vast te houden om de moer tegen de klok in los te draaien (afb. 23).

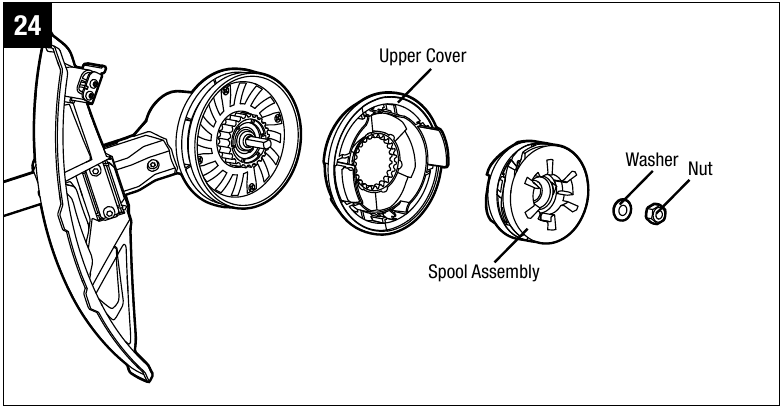

6. Verwijder de moer, de sluitring, de spoel en de bovenste kap van de motoras (afb. 24).

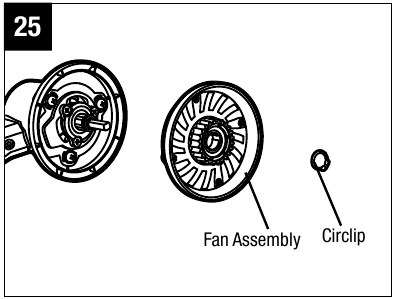

7. Gebruik een borgveertang om de borgveer te verwijderen. Verwijder de ventilator (afb. 25).

8. Vervang deze door een nieuwe trimmerkop en monteer deze in de volgende stappen.

De nieuwe trimmerkop installeren

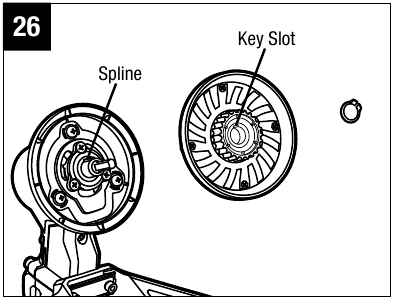

1. Lijn de spiegleuf in de ventilator uit met de spiebaan in de motoras en monteer de ventilator op zijn plaats (afb. 26).

2. Monteer de borgveer, de bovenste kap, de spoel en de sluitring in die volgorde. Gebruik een slagmoersleutel op de moer om deze vast te draaien.
3. Volg stap 4 en 5 in het hoofdstuk "DE SNIJDRAAD TERUGLADEN" in deze handleiding om de onderste kap te monteren.
4. Volg de instructies in het hoofdstuk "DRAAD VERVANGEN" in deze handleiding om de snijdraad terug te laden.
5. Start het gereedschap om te zien of de draadtrimmer normaal werkt. Zo niet, monteer hem dan opnieuw zoals hierboven beschreven.

HET APPARAAT REINIGEN

• Verwijder al het gras dat zich om de motoras of de trimmerkop heeft gewikkeld.
• Gebruik een kleine borstel of de luchtuitlaat van een kleine stofzuigerborstel om de ventilatieopeningen op de achterbehuizing te reinigen.
• Houd de ventilatieopeningen vrij van obstakels.
• Reinig het apparaat met een vochtige doek en een mild reinigingsmiddel.
•
  Gebruik geen sterke reinigingsmiddelen op de plastic behuizing of de handgreep. Ze kunnen worden beschadigd door bepaalde aromatische oliën, zoals dennen- en citroenolie, en door oplosmiddelen zoals petroleum. Vocht kan ook een schokgevaar veroorzaken. Veeg eventueel vocht weg met een zachte, droge doek.

HET DRAADSNIJMES SLIJPEN

Bescherm uw handen altijd door zware handschoenen te dragen wanneer u onderhoud uitvoert aan het draadsnijmes.

1. Verwijder het draadsnijmes van de beschermkap.
2. Draag een goede oogbescherming en handschoenen en wees voorzichtig om uzelf niet te snijden.
3. Zet het mes vast in een bankschroef.
4. Vijl de snijranden van het mes zorgvuldig met een fijne vijl of slijpsteen, met behoud van de oorspronkelijke snijrandhoek.
5. Plaats het mes terug op de beschermkap en zet het vast met de twee schroeven.

HET APPARAAT OPBERGEN

• Verwijder het batterijpakket uit de trimmer.
• Reinig het gereedschap grondig voordat u het opbergt.
• Bewaar het apparaat in een droge, goed geventileerde ruimte, opgesloten of hoog, buiten het bereik van kinderen. Bewaar het apparaat niet op of naast meststoffen, benzine of andere chemicaliën.

PROBLEEMOPLOSSING

GARANTIE

HOE SERVICE TE VERKRIJGEN
Neem voor garantieservice gratis contact op met de klantenservice van EGO op 1-855-EGO-5656. Wanneer u garantieservice aanvraagt, moet u de originele gedateerde aankoopbon overleggen.

Neem voor klantenservice gratis contact met ons op via: 1-855-EGO-5656 of EGOPOWERPLUS.COM
EGO Klantenservice, 120 Ionia Street SW / Suite 102 Grand Rapids, MI 49503

Referenties

• Het #1 best beoordeelde merk in draadloze buitenapparatuur | EGO

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download EGO ST1520, ST1520S, ST1521S Handleiding

Beschikbare talen
