EGO Power Series, PPX1000 Handleiding

VERPAKKINGSLIJST

BESCHRIJVING

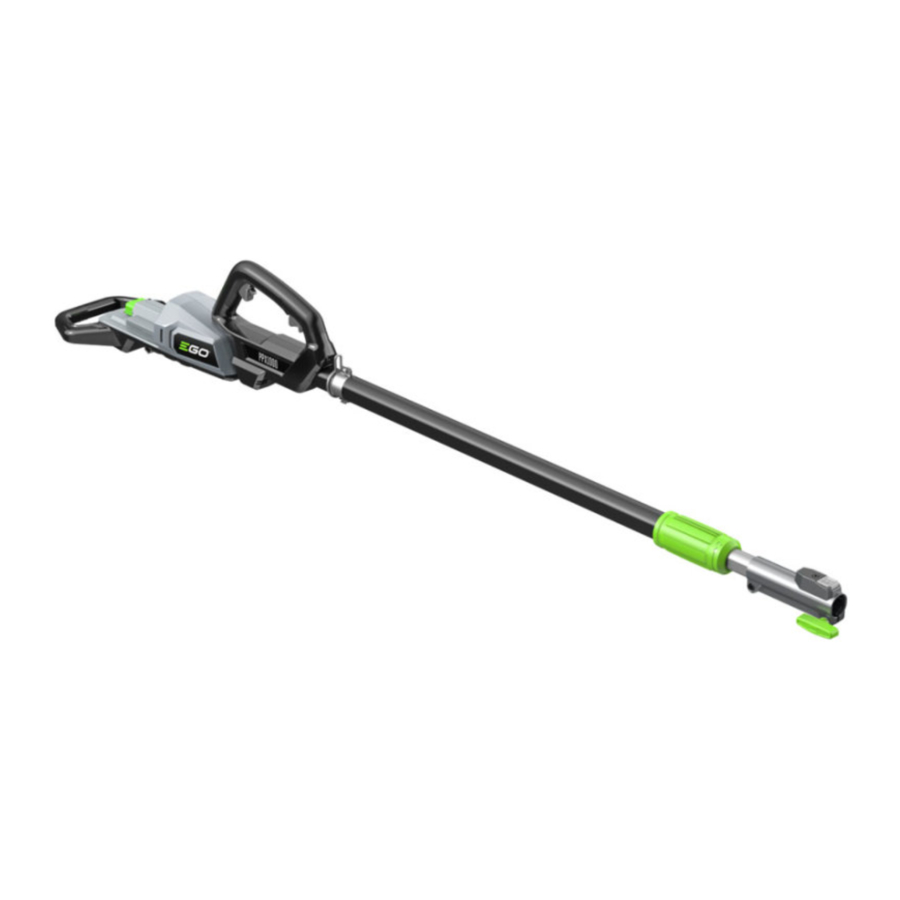

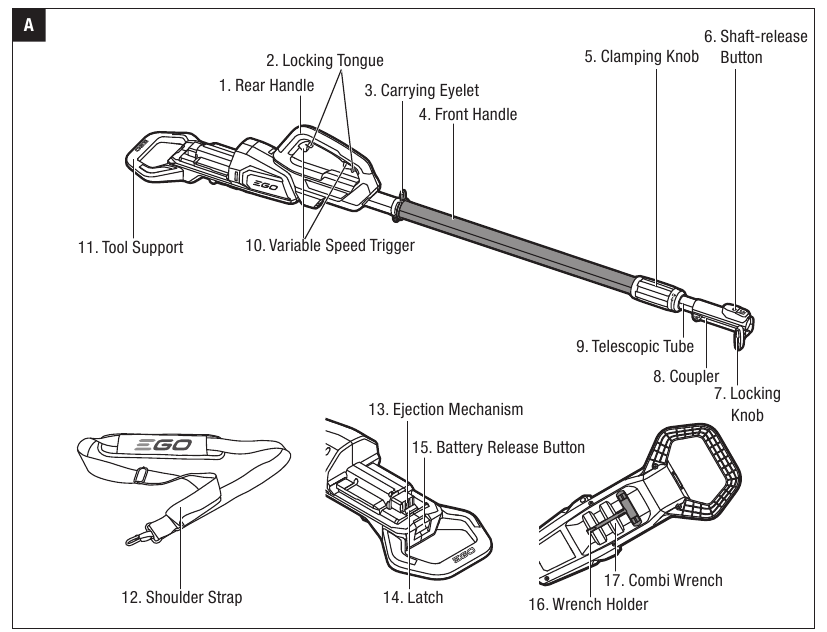

KEN UW TELESCOPISCHE AANDRIJFSTANG (Fig. A)

1. Achterste handgreep
2. Vergrendeltong
3. Draagoog
4. Voorste handgreep
5. Klemknop
6. Schachtontgrendelknop
7. Vergrendelknop
8. Koppeling
9. Telescopische buis
10. Variabele snelheidshendel
11. Gereedschapsondersteuning
12. Schouderriem
13. Uitwerpmechanisme
14. Vergrendeling
15. Batterijontgrendelknop
16. Sleutelhouder
17. Combinatiesleutel

MONTAGE

Gebruik dit product niet als er onderdelen beschadigd zijn of ontbreken totdat de onderdelen zijn vervangen. Het gebruik van dit product met beschadigde of ontbrekende onderdelen kan leiden tot ernstig persoonlijk letsel.

Verwijder altijd het batterijpakket uit het product wanneer u onderdelen monteert, aanpassingen uitvoert, reinigt of wanneer het product niet in gebruik is.

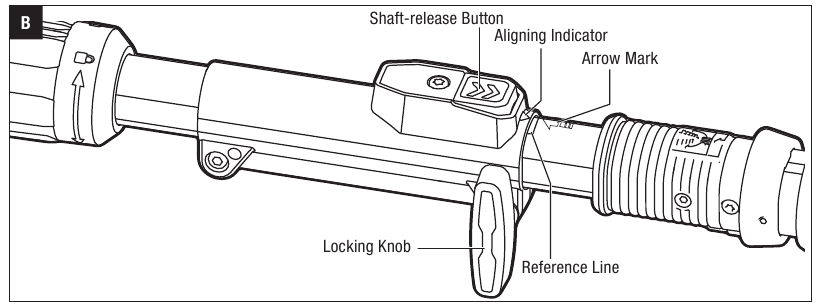

EEN HULPSTUK BEVESTIGEN AAN DE TELESCOPISCHE AANDRIJFSTANG

Lees en begrijp de volledige gebruikershandleiding voor elk optioneel hulpstuk dat op deze telescopische aandrijfstang wordt gebruikt en volg alle waarschuwingen en instructies. Het niet opvolgen van alle instructies kan leiden tot elektrische schokken, brand en/of ernstig persoonlijk letsel.

Deze 56V telescopische aandrijfstang PPX1000 is ontworpen om alleen te worden gebruikt met de EGO hulpstukmodellen die zijn gespecificeerd in deze gebruikershandleiding of die later door EGO zijn geïntroduceerd voor gebruik met deze telescopische aandrijfstang. Het gebruik van andere, niet-geautoriseerde hulpstukken kan ernstig persoonlijk letsel of schade aan eigendommen veroorzaken.

Installeer, verwijder of verstel nooit een hulpstuk terwijl de telescopische aandrijfstang draait of met de batterij geïnstalleerd. Het niet stoppen van de motor en het verwijderen van de batterij kan ernstig persoonlijk letsel veroorzaken.
Het hulpstuk wordt op de telescopische aandrijfstang aangesloten door middel van een koppelingsapparaat.

1. Stop de motor en verwijder het batterijpakket.
2. Maak de vergrendelknop los.
3. Lijn de pijl op de hulpstukschacht uit met de uitlijnindicator op de koppeling en duw de hulpstukschacht in de koppeling totdat u een duidelijke "klik" (klik) hoort, de koppeling moet helemaal tot aan de referentielijn op de schacht zijn geplaatst, zodat de hulpstukschacht correct is gemonteerd. (Fig. B).

4. Trek aan de schacht van het hulpstuk om te controleren of deze stevig in de koppeling is vergrendeld. Zo niet, duw de hulpstukschacht dan in de koppeling totdat deze op zijn plaats klikt.
5. Draai de vergrendelknop stevig vast.

Zorg ervoor dat de vergrendelknop volledig is vastgedraaid voordat u de apparatuur bedient; controleer deze tijdens gebruik regelmatig op vastheid om ernstig persoonlijk letsel te voorkomen.

HET HULPSTUK VERWIJDEREN VAN DE TELESCOPISCHE AANDRIJFSTANG

1. Stop de motor en verwijder het batterijpakket.
2. Maak de vergrendelknop los.
3. Druk op de schachtontgrendelknop en trek, terwijl de knop is ingedrukt, de hulpstukschacht uit de koppeling.

DE SCHOUDERRIEM BEVESTIGEN (Fig. C)
Druk de riemhaak in om deze te openen en bevestig hem aan het draagoog.

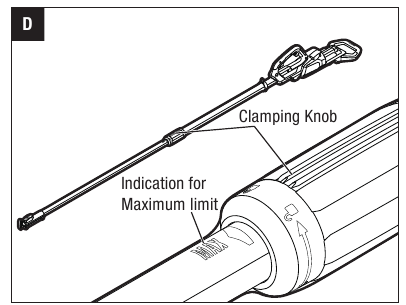

TELESCOPISCHE BUIS UITSCHUIEVEN
Het gereedschap is uitgerust met een telescopische buis die uitschuift tot 960 mm (volledig uitgeschoven).
De klemknop wordt gebruikt om de telescopische buis in een willekeurige uitgeschoven lengte vast te houden.

1. Om de telescopische buis uit te schuiven, maakt u de klemknop los door het ontgrendelingspictogram te volgen. De telescopische buis schuift dan vrij (Fig. D)

2. Trek de telescopische buis uit tot de gewenste lengte.
3. Om de telescopische buis in positie te vergrendelen, draait u de klemknop vast door het vergrendelingspictogram te volgen.

   Wees in geval van beknelling van uw hand of vingers in elke stap voorzichtig

WERKING

Sta niet toe dat vertrouwdheid met dit product u onzorgvuldig maakt. Onthoud dat een onzorgvuldige fractie van een seconde voldoende is om ernstig letsel te veroorzaken.

Draag altijd een veiligheidsbril. Als u dit niet doet, kunnen er voorwerpen in uw ogen worden geslingerd en andere mogelijke ernstige verwondingen ontstaan.

Gebruik geen hulpstukken of accessoires die niet door de fabrikant van dit product worden aanbevolen. Het gebruik van niet-aanbevolen hulpstukken of accessoires kan leiden tot ernstig persoonlijk letsel.

HET BATTERIJPAKKET INSTALLEREN/VERWIJDEREN
OPMERKING: Laad het batterijpakket volledig op voor het eerste gebruik.

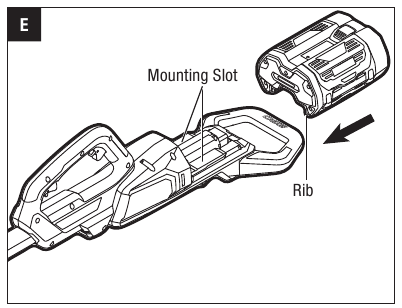

Installeren
Lijn de batterijribben uit met de montagesleuven en druk het batterijpakket omlaag totdat u een "klik" (klik) hoort (Fig. E).

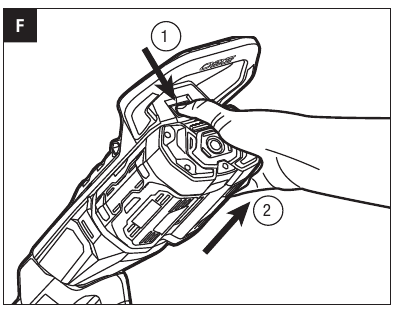

Verwijderen
Druk op de batterijontgrendelknop en trek het batterijpakket eruit (Fig. F).

Om ernstig persoonlijk letsel te voorkomen, moet u altijd het batterijpakket verwijderen en uw handen vrijhouden van de vergrendeltong en de hendel wanneer u het gereedschap draagt of vervoert.

SCHOUDERRIEM

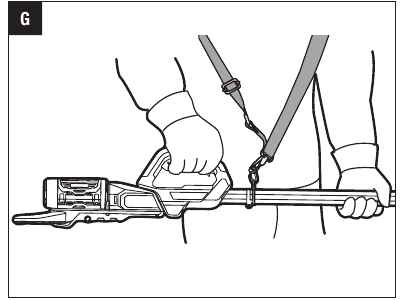

Voor een veilige en betere bediening plaatst u de schouderriem over de schouder, zoals weergegeven in Fig. G, om het gewicht op de armen van de gebruiker te verlichten. Pas de schouderriem aan in een comfortabele bedieningspositie.

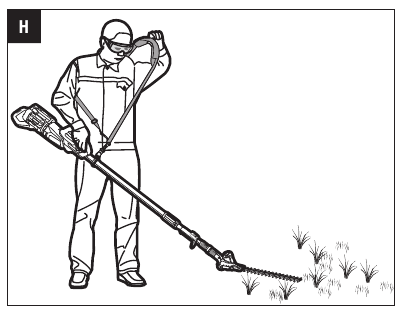

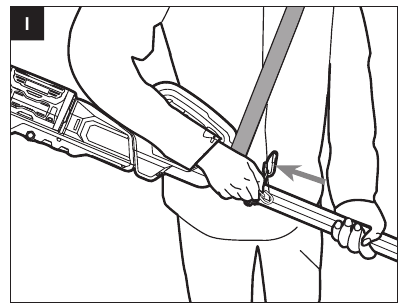

Er zijn twee manieren om de riem los te maken. Haal hem rechtstreeks van uw schouder (Fig. H) of druk op de haak van de riem en maak hem los van het draagoog dat op de schacht is bevestigd (Fig. I).

De schouderriem is ook een snelontgrendelingsmechanisme in een gevaarlijke situatie. Wanneer zich een noodgeval voordoet, haal hem dan onmiddellijk van uw schouder, ongeacht de manier waarop de riem zich bevindt.

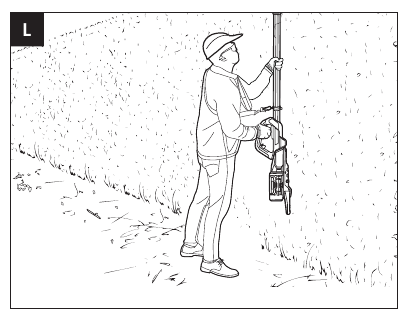

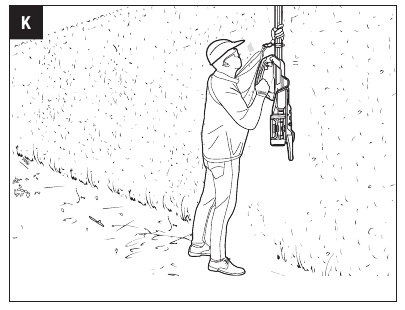

DE TELESCOPISCHE AANDRIJFSTANG VASTHOUDEN
De telescopische aandrijfstang is uitgerust met een geavanceerd dubbel triggersysteem (Fig. J). Elk triggersysteem kan onafhankelijk worden gebruikt om het gereedschap in of uit te schakelen. Deze innovatieve methode met dubbele bediening zorgt voor de meest ergonomische bediening bij dagelijkse zware klussen. (Fig. K&L).

DE TELESCOPISCHE AANDRIJFSTANG STARTEN/STOPPEN Om de telescopische aandrijfstang te starten
Beweeg de vergrendeltong naar voren en druk op de variabele snelheidshendel om de telescopische aandrijfstang in te schakelen. Hoe meer druk er op de variabele snelheidshendel wordt uitgeoefend, hoe hoger de snelheid van het kopstuk is.
Om te stoppen Laat de variabele snelheidshendel en de vergrendeltong los.

ONDERHOUD

Voordat u het apparaat inspecteert, reinigt of onderhoudt, moet u de motor stoppen, wachten tot alle bewegende delen tot stilstand zijn gekomen en het batterijpakket verwijderen. Het niet opvolgen van deze instructies kan leiden tot ernstig persoonlijk letsel of schade aan eigendommen.

Gebruik bij onderhoud alleen identieke vervangingsonderdelen. Het gebruik van andere onderdelen kan een gevaar opleveren of schade aan het product veroorzaken. Om de veiligheid en betrouwbaarheid te waarborgen, moeten alle reparaties, met uitzondering van de items die in deze onderhoudsinstructies worden vermeld, worden uitgevoerd door een gekwalificeerde onderhoudstechnicus.
LET OP: Inspecteer het gehele product voor elk gebruik op beschadigde, ontbrekende of losse onderdelen, zoals schroeven, moeren, bouten, doppen, enz. Draai alle bevestigingsmiddelen en doppen goed vast en gebruik dit product niet totdat alle ontbrekende of beschadigde onderdelen zijn vervangen. Neem contact op met de klantenservice of een gekwalificeerde onderhoudstechnicus.

ALGEMEEN ONDERHOUD
Gebruik geen oplosmiddelen bij het reinigen van kunststof onderdelen. De meeste kunststoffen zijn gevoelig voor schade door verschillende soorten commerciële oplosmiddelen en kunnen door het gebruik ervan worden beschadigd. Gebruik schone doeken om vuil, stof, olie, vet, enz. te verwijderen.

DE TELESCOPISCHE AANDRIJFSTANG REINIGEN

1. Stop de motor en verwijder het batterijpakket.
2. Reinig vuil en resten van de telescopische aandrijfstang met een vochtige doek en een mild schoonmaakmiddel.LET OP: Gebruik geen sterke schoonmaakmiddelen op de plastic behuizing of de handgreep. Deze kunnen worden beschadigd door bepaalde aromatische oliën zoals dennen en citroen.

DE TELESCOPISCHE AANDRIJFSTANG OPSLAAN

1. Verwijder het batterijpakket uit de telescopische aandrijfstang voordat u deze opbergt.
2. Verwijder al het vreemde materiaal van de telescopische aandrijfstang.
3. Bewaar het op een plaats die ontoegankelijk is voor kinderen.
4. Houd het uit de buurt van corrosieve stoffen zoals tuingrondstoffen en dooizouten.

PROBLEEMOPLOSSING

Raadpleeg de gebruikershandleiding van de betreffende hulpstuk.

LEES ALLE INSTRUCTIES!

LEES DE GEBRUIKERSHANDLEIDING
Resterend risico! Mensen met elektronische apparaten, zoals pacemakers, dienen hun arts(en) te raadplegen voordat ze dit product gebruiken. Het gebruik van elektrische apparatuur in de buurt van een hartpacemaker kan storing of uitval van de pacemaker veroorzaken.

Om de veiligheid en betrouwbaarheid te garanderen, dienen alle reparaties en vervangingen te worden uitgevoerd door een gekwalificeerde servicemonteur.

VEILIGHEIDSSYMBOLEN

Het doel van veiligheidssymbolen is om uw aandacht te vestigen op mogelijke gevaren. De veiligheidssymbolen en de bijbehorende uitleg verdienen uw aandacht en begrip. De symboolwaarschuwingen elimineren op zichzelf geen enkel gevaar. De instructies en waarschuwingen die ze geven, zijn geen vervanging voor de juiste maatregelen ter voorkoming van ongevallen.

Zorg ervoor dat u alle veiligheidsinstructies in deze gebruikershandleiding leest en begrijpt, inclusief alle veiligheidswaarschuwingssymbolen zoals "DANGER" (GEVAAR), "WARNING" (WAARSCHUWING) en "CAUTION" (VOORZICHTIG) voordat u dit gereedschap gebruikt. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig persoonlijk letsel.

BETEKENIS VAN SYMBOLEN

Het gebruik van elektrisch gereedschap kan ertoe leiden dat vreemde voorwerpen in uw ogen worden geworpen, wat kan leiden tot ernstige oogbeschadiging. Draag altijd een veiligheidsbril voordat u met elektrisch gereedschap begint
of een veiligheidsbril met zijbeschermers en een volgelaatsscherm wanneer dat nodig is. We adviseren een Wide Vision Safety Mask voor gebruik over een bril of een standaard veiligheidsbril met zijbeschermers.

VEILIGHEIDSINSTRUCTIE

Deze pagina toont en beschrijft veiligheidssymbolen die op dit product kunnen voorkomen. Lees, begrijp en volg alle instructies op de machine voordat u probeert deze te monteren en te bedienen.

	Veiligheidswaarschuwing	Geeft een potentieel risico op persoonlijk letsel aan.
	Lees de gebruikershandleiding	Om het risico op letsel te verminderen, moet de gebruiker de gebruikershandleiding lezen en begrijpen voordat hij dit product gebruikt.
	Draag oogbescherming	Draag altijd een veiligheidsbril of een veiligheidsbril met zijbeschermers en een volgelaatsscherm bij het bedienen van dit product.
	WEEE	Afgedankte elektrische producten mogen niet bij het huishoudelijk afval worden gegooid. Breng ze naar een erkend recyclingbedrijf.
	Niet blootstellen aan regen	Niet gebruiken in de regen of buiten laten staan als het regent.
IPX5	IP-symbool	Bescherming tegen het binnendringen van water, graad 5
V	Volt	Spanning
mm	Millimeter	Lengte of grootte
cm	Centimeter	Lengte of grootte
kg	Kilogram	Gewicht
	Gelijkstroom	Type of kenmerk van stroom

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Lees alle veiligheidswaarschuwingen die zijn aangegeven met het symbool en alle instructies. Bewaar alle waarschuwingen en instructies voor toekomstig EN-gebruik.
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw via het elektriciteitsnet (met snoer) of via batterijen (draadloos) aangedreven elektrisch gereedschap.

VEILIGHEID VAN HET WERKGEBIED

• Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
• Gebruik elektrisch gereedschap niet in explosieve atmosferen, zoals in de buurt van ontvlambare vloeistoffen, benzine of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleidingen kunnen ertoe leiden dat u de controle verliest.

ELEKTRISCHE VEILIGHEID

• De stekkers van elektrisch gereedschap moeten in het stopcontact passen. Wijzig de stekker op geen enkele manier. Gebruik geen adapterstekkers bij geaarde (geaarde) elektrische gereedschappen. Ongemodificeerde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap terechtkomt, verhoogt het risico op elektrische schokken.
• Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of de stekker eruit te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
• Als u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op elektrische schokken.
• Als het gebruik van een elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruik dan een door een aardlekschakelaar beschermde voeding. Het gebruik van een aardlekschakelaar vermindert het risico op elektrische schokken.

PERSOONLIJKE VEILIGHEID

• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, vermindert persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u de stekker in het stopcontact steekt en/of de accu aansluit, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan, nodigt uit tot ongelukken.
• Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap aanzet. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
• Reik niet te ver. Houd te allen tijde een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
• Kleed u op de juiste manier. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
• Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
• Laat de vertrouwdheid die u hebt opgedaan door veelvuldig gebruik van gereedschap er niet toe leiden dat u zelfgenoegzaam wordt en de veiligheidsprincipes van het gereedschap negeert. Een onvoorzichtige handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP

• Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
• Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Koppel de stekker los van de stroombron en/of de accu van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires vervangt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op onbedoeld starten van het elektrisch gereedschap.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap
• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te controleren.
• Gebruik het elektrisch gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
• Deze 56V telescopische stangzaag PPX1000 mag alleen worden gebruikt met de volgende EGO-hulpstukken of met hulpstukken die later door EGO zijn geïntroduceerd voor gebruik met deze telescopische stangzaag:

GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAP

• Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor het ene type accu, kan brandgevaar opleveren bij gebruik met een andere accu.
• Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde accu's. Het gebruik van andere accu's kan een risico op letsel en brand veroorzaken.
• Wanneer de accu niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de accupolen kan brandwonden of brand veroorzaken.
• Onder misbruikomstandigheden kan er vloeistof uit de accu worden gespoten; vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als de vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de accu wordt gespoten, kan irritatie of brandwonden veroorzaken.
• Gebruik geen accu of gereedschap dat beschadigd of aangepast is. Beschadigde of aangepaste accu's kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of risico op letsel.
• Stel een accu of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of een temperatuur van 130 °C kan een explosie veroorzaken.
• Volg alle oplaadinstructies en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de instructies is gespecificeerd. Onjuist opladen of opladen bij temperaturen buiten het gespecificeerde bereik kan de accu beschadigen en het risico op brand vergroten.

SERVICE

• Laat uw elektrisch gereedschap onderhouden door een gekwalificeerde reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.
• Als er zich situaties voordoen die niet in deze handleiding worden behandeld, wees dan voorzichtig en gebruik uw gezond verstand. Neem contact op met het EGO Service Center voor hulp.

BEWAAR DEZE INSTRUCTIES
OPMERKING: RAADPLEEG DE GEBRUIKERSHANDLEIDING VAN UW TELESCOPISCHE STANGZAAAG VOOR AANVULLENDE SPECIFIEKE VEILIGHEIDSREGELS.

SPECIFICATIES

Voltage	56 V
Recommended Operating Temperature:	-10°C-40°C
Recommended Storage Temperature	-20°C-70°C
Weight	3.9kg
