LG SH4, SHC4 Handleiding

www.lg.com

Voorpaneel

De knoppen bevinden zich op het achterpaneel.

Stand-by / Aan

Selecteert functie

Past volume aan

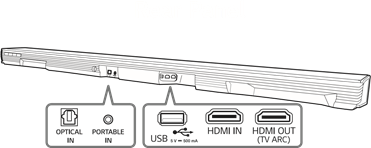

Achterpaneel

OPTICAL IN Aansluiten op een optisch apparaat

PORTABLE IN Aansluiten op een draagbaar apparaat

USB port Aansluiten op een USB-apparaat

HDMI IN Aansluiten op HDMI-uitgang op een apparaat

HDMI OUT (TV ARC) Aansluiten op een tv Plaats de draadloze subwoofer in de buurt van de luidspreker en volg de onderstaande stappen.

Subwoofer aansluiting

1. Sluit het netsnoer van de draadloze subwoofer aan op het stopcontact.
2. Schakel de hoofdeenheid in. :
   De soundbar en draadloze subwoofer worden automatisch verbonden. De groene LED van de subwoofer gaat branden.

Subwoofer handmatig aansluiten

1. Subwoofer resetten
   Als de groene LED op de subwoofer snel knippert, sla deze stap dan over en ga naar

• Houd de Pairing button (koppelingsknop) 5 seconden ingedrukt.
• De LED licht afwisselend rood en groen op.
• Haal de stekker uit het stopcontact. Nadat de LED volledig is uitgeschakeld, steekt u de stekker weer in het stopcontact.

Wanneer de reset is voltooid, knippert de groene LED van de subwoofer snel.

2. De soundbar resetten

• Pas het volume aan tot het minimum totdat de rode LED op de soundbar een tijdje brandt.
• Houd de (Mute) button (dempen) op de afstandsbediening 3 seconden ingedrukt.
• De rode LED op de soundbar knippert snel.
• Schakel de soundbar uit en weer in terwijl de groene LED van de subwoofer knippert.

Wanneer de verbinding is voltooid, ziet u de groene LED op de subwoofer.

Houd de soundbar en de subwoofer uit de buurt van het volgende (bijv. draadloze router, magnetron, enz.) op meer dan 1 m (3,3 ft) om draadloze interferentie te voorkomen.

TV-aansluiting

Verbind de luidspreker en tv met Optical () of HDMI ARC ().

Optische verbinding

1. Verbind de luidspreker met de tv met behulp van een optische kabel.
2. Stel [Externe luidspreker (optisch)] in op uw tv-instellingsmenu.


HDMI(ARC)-aansluiting

1. Verbind de luidspreker met de tv met behulp van een HDMI-kabel.
2. Stel [Externe luidspreker (HDMI ARC)] in op uw tv-instellingsmenu.

   HDMI-aansluiting is niet beschikbaar als uw tv geen HDMI ARC ondersteunt.

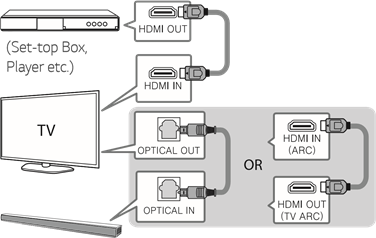

Extra apparaat aansluiten

1. Maak als volgt verbinding met het externe apparaat.

2. Stel de ingangsbron in door herhaaldelijk op F op de afstandsbediening of de unit te drukken.

Afstandsbediening

ASC/STANDARD/CINEMA: Selecteert een geluidseffectmodus.

NIGHT ON/OFF: Zet het volume 's nachts lager.

WOOFER LEVEL +/-: Synchroniseert de audio en video.

AUTO POWER ON/OFF: Wordt automatisch ingeschakeld door een ingangsbron.

Vervanging van batterij

Aanvullende informatie

Specificatie

Stroomverbruik	22 W
	Netwerkstand-by: 0,5 W (als alle netwerkpoorten zijn geactiveerd).
AC adapter	Model: DA-38A25 y Fabrikant: Asian Power Devices Inc. Ingang: 100 - 240 V ~ 50 - 60 Hz 1.2 A Uitgang: 25 V 0 1.52 A
Afmetingen (B x H x D)	Ca. 890 mm x 53 mm x 85 mm (35,0 inch x 2,1 inch x 3,3 inch), Zonder voet
Netto gewicht	Ca. 2,34 kg
Busvoeding (USB)	5 V 500 mA
Versterker (Totaal RMS Uitgangsvermogen)	300 W

Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Hoe de draadloze netwerkverbinding of het draadloze apparaat te verbreken
Zet de AUTO POWER ON/OFF (automatische stroom aan/uit) functie op uit en schakel het apparaat uit.

Dit product bevat chemicaliën waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Was na gebruik uw handen.

FCC RF-stralingsblootstellingsverklaring:
Deze apparatuur voldoet aan de FCC-limieten voor blootstelling aan straling die zijn vastgesteld voor een ongecontroleerde omgeving. Deze zender mag niet samen met een andere antenne of zender worden geplaatst of gebruikt.

Deze apparatuur moet worden geïnstalleerd en bediend met een minimale afstand van 20 cm (7,8 inch) tussen de antenne en uw lichaam. Gebruikers moeten de specifieke bedieningsinstructies volgen om te voldoen aan de RF-blootstelling.

FCC-radiofrequentie-interferentie-eisen:
Krachtige radars zijn toegewezen als primaire gebruikers van de 5,25 tot 5,35 GHz en 5,65 tot 5,85 GHz-banden. Deze radarstations kunnen interferentie veroorzaken met en/of schade toebrengen aan dit apparaat. Dit apparaat kan niet samen met een andere zender worden geplaatst.

Verantwoordelijke partij:
LG Electronics USA, Inc. 1000 Sylvan Ave
Englewood Cliffs, NJ 07632
Tel: 1-800-243-0000
