Behringer EDGE handleiding

EDGE aansluiten

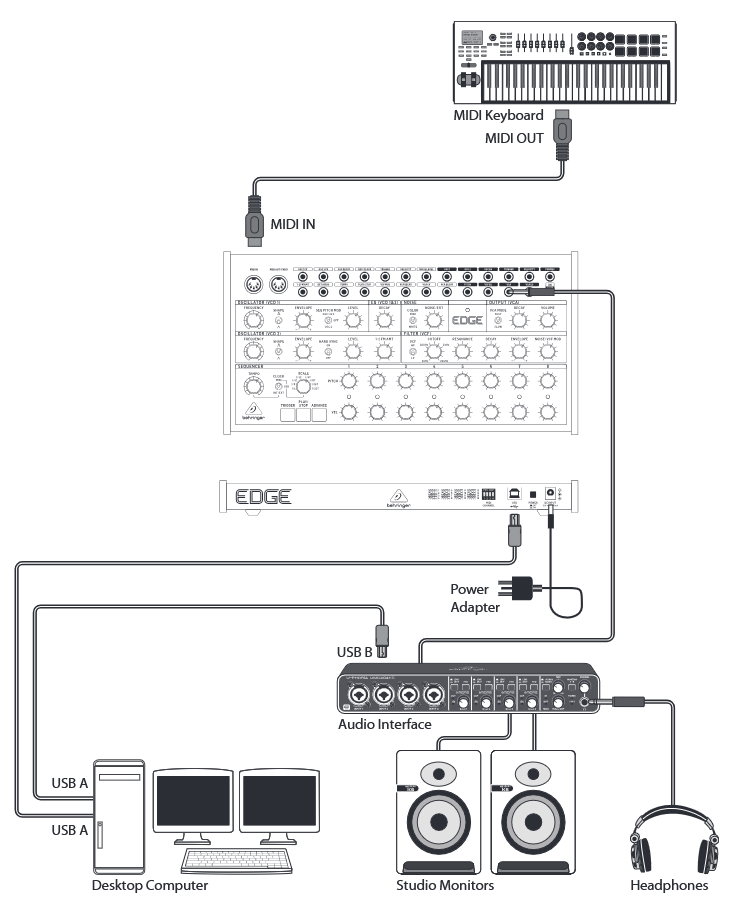

Studiosysteem

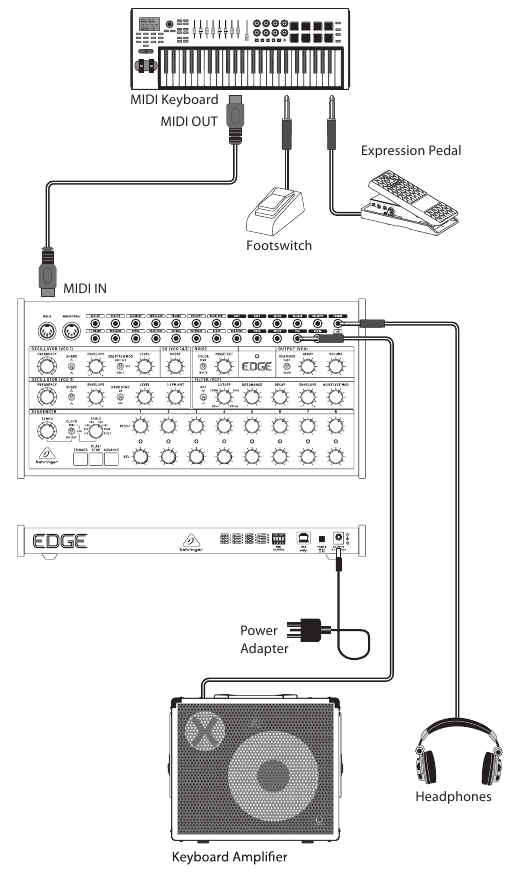

Band-/oefensysteem

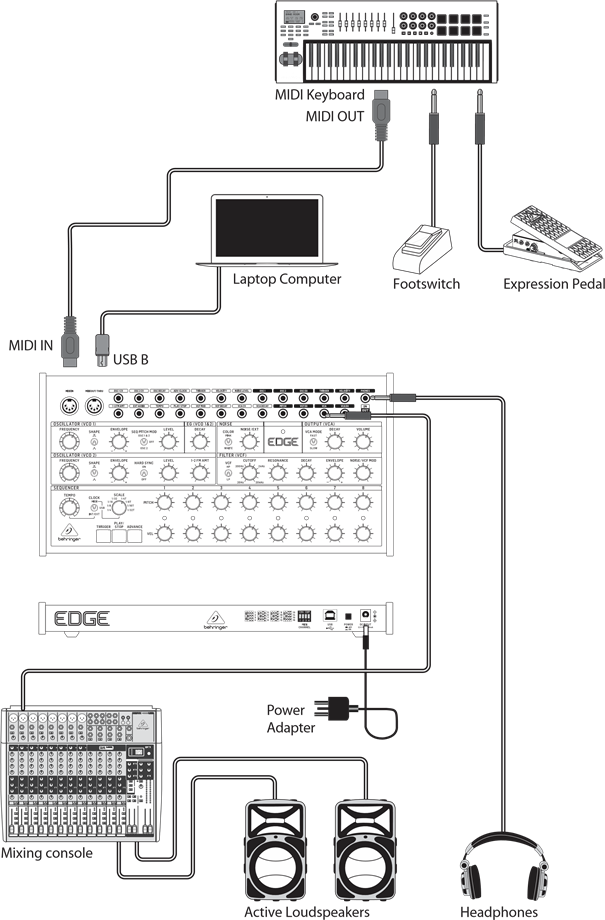

Livesysteem

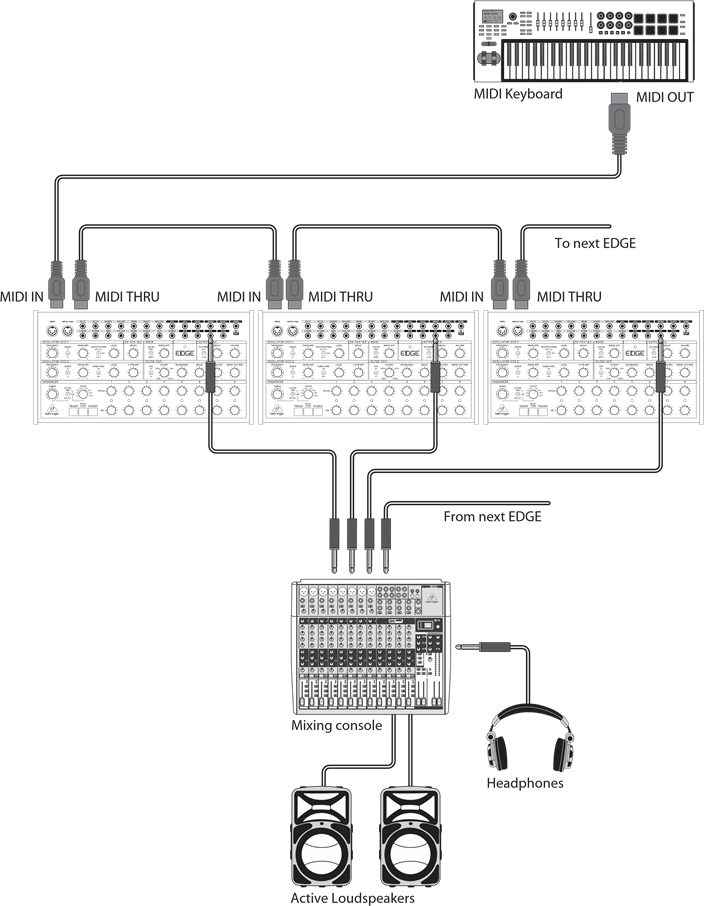

Poly Chain-systeem

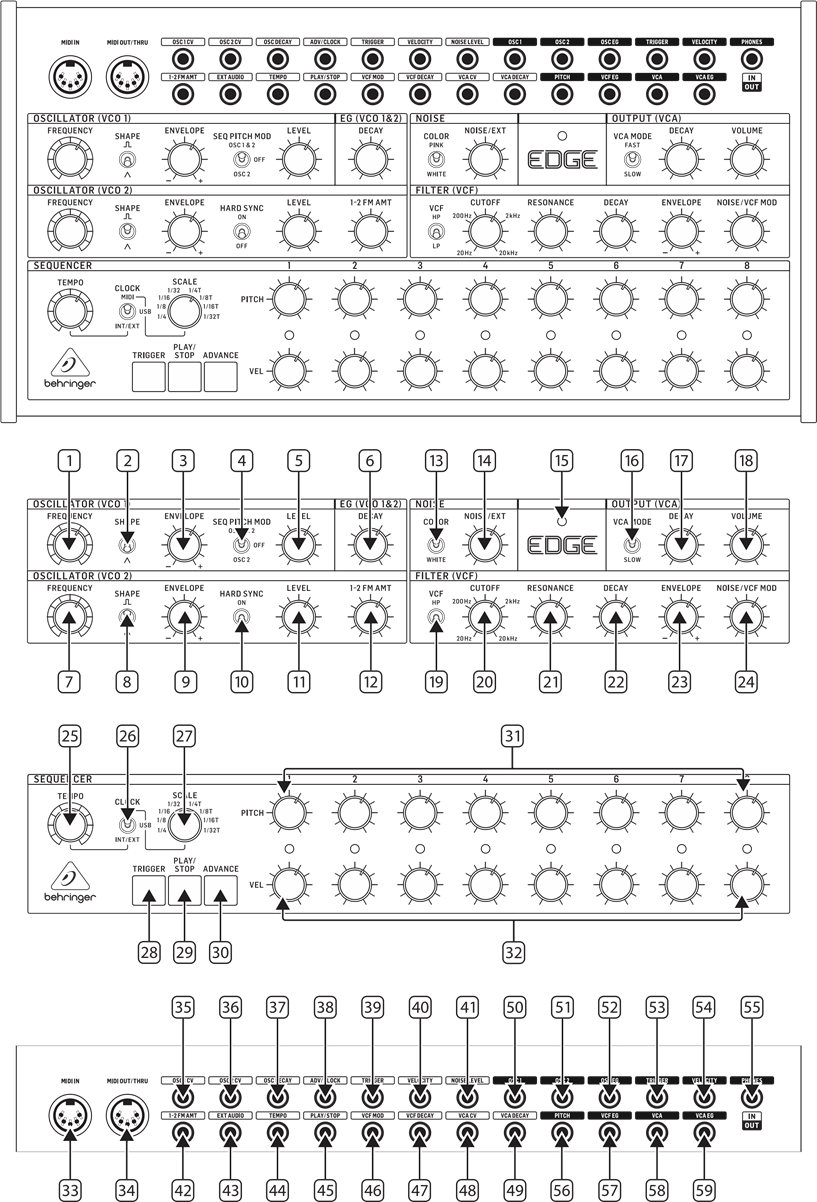

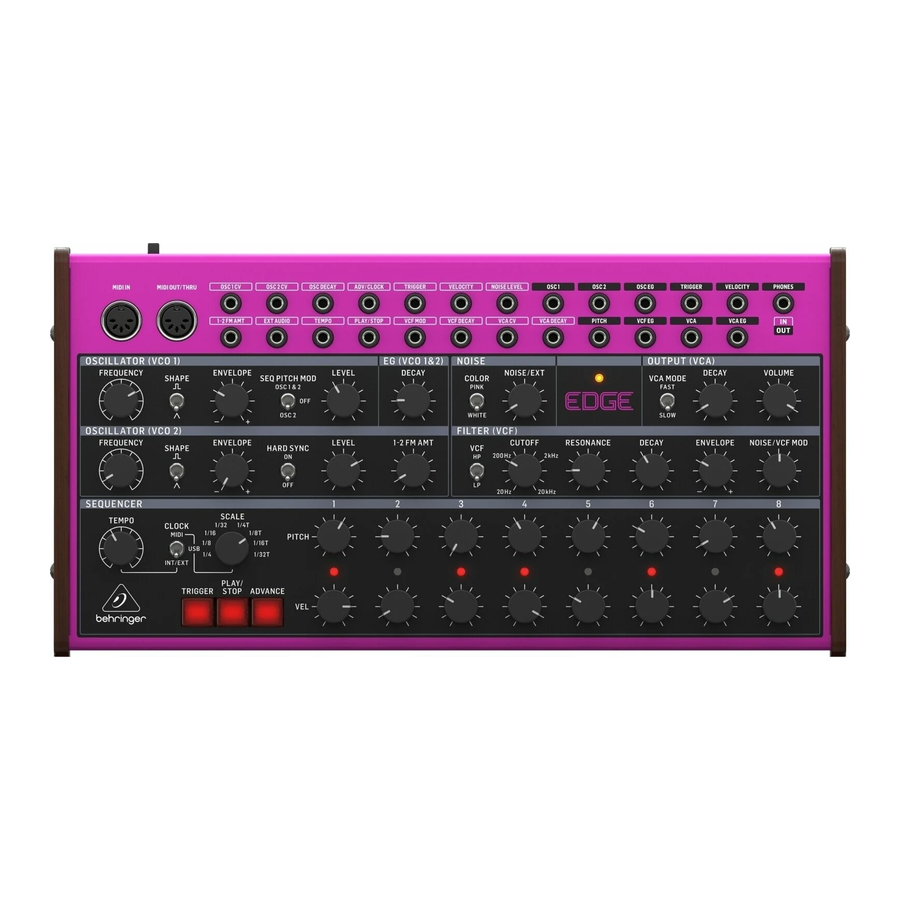

EDGE-bedieningselementen

1. FREQUENCY (VCO 1) – Regel de frequentie ± 5 octaaf (bereik van 10 octaven).
2. SHAPE – Selecteer een blokgolf- of driehoekgolfvorm.
3. ENVELOPE – Deze bipolaire regelaar verhoogt de toonhoogtemodulatie wanneer deze met de klok mee (CW) wordt gedraaid. Naar links draaien past negatieve envelopmodulatie toe, waardoor een glijdend toonhoogte-effect ontstaat.
4. SEQ PITCH MOD – Deze 3-wegschakelaar selecteert of de toonhoogtesequencer naar OSC 1&2, alleen naar OSC 2 of uit wordt gestuurd.
5. LEVEL – Hiermee stelt u het volume voor VCO 1 in.
6. EG (VCO 1&2) DECAY – Deze regelaar moduleert de toonhoogte van beide oscillatoren. CW draaien verhoogt de hoeveelheid toegevoegde modulatie.
7. FREQUENCY (VCO 2) – Regel de frequentie ±5 octaaf (bereik van 10 octaven).
8. SHAPE – Selecteer een blokgolf- of driehoekgolfvorm.
9. ENVELOPE – Deze bipolaire regelaar verhoogt de toonhoogtemodulatie wanneer deze met de klok mee (CW) wordt gedraaid. Naar links draaien past negatieve envelopmodulatie toe, waardoor een glijdend toonhoogte-effect ontstaat.
10. HARD SYNC – Schakel in om OSC 2 te dwingen om overeen te komen met de fase van OSC 1. Kan worden gebruikt voor complexe metaalachtige geluiden of flanged geluiden.
11. LEVEL – Hiermee stelt u het volume voor VCO 2 in.
12. 1-2 FM AMT – Moduleer de toonhoogte van OSC 2 met OSC 1, draai CW om het effect te vergroten.
13. NOISE COLOR – Selecteer roze of witte ruis. Witte ruis is helder, terwijl roze ruis donkerder klinkt.
14. NOISE / EXT – Stel de hoeveelheid NOISE of het niveau van EXT AUDIO in dat aan het signaal wordt toegevoegd.
15. POWER LED – Geeft aan dat het apparaat is ingeschakeld. Wordt rood als de poly-modus is geactiveerd.
16. VCA MODE – Snel zet de VCA EG op ongeveer 1 ms. Langzaam zet de aanvaltijd van de VCA EG op 100 ms.
17. DECAY – Stelt de vervaltijd van de VCA-envelop in.
18. VOLUME – Regelt het algemene hoofdvolume.
19. VCF SELECT – Kies tussen hoogdoorlaat HP- of laagdoorlaat LP-filtermodi.
20. CUTOFF – Pas het filterafbreekpunt aan, afhankelijk van de geselecteerde modus (20 Hz tot 20 kHz).
21. RESONANCE – Past de resonantie van het filter aan.
    Dit benadrukt de frequenties rond het afbreekpunt.
22. DECAY (FILTER) – Bepaalt hoe snel de verandering in timbre in de loop van de tijd terugkeert naar de oorspronkelijke waarde.
23. ENVELOPE (FILTER) – CW draaien vanaf 12 uur verhoogt de filterenvelopmodulatie. Tegen de klok in (CCW) draaien past negatieve envelopmodulatie toe op de filterafbreekfrequentie.
24. NOISE / VCF MOD – Het draaien van de NOISE / VCF MOD CW bepaalt hoeveel de Filters Cutoff Frequency wordt gemoduleerd door de ruisbron. Door aan te sluiten op de VCF MOD-ingang op de patchbay, kan elk besturingssignaal de Cutoff Frequency van het filter wijzigen.
25. TEMPO – Tempo kan worden ingesteld van 10 tot 10.000 wanneer ingesteld op intern (INT). Via MIDI en USB is het bereik 10-300 BPM.
26. CLOCK – Clock kan worden ingesteld op MIDI, USB of INT / EXT. Gebruik het ADV / CLOCK-patchpunt om extern te klokken.
27. SCALE – Hiermee stelt u de timing van de sequencer in ten opzichte van de inkomende MIDI- of USB-CLOCK. Kies uit 1 / 4, 1 / 8, 1 / 16, 1 / 32 recht ritme of 1 / 4T, 1 / 8T, 1 / 16T en 1 / 32T triplet feel.
28. TRIGGER - Als de sequencer is gestopt, speelt u met de TRIGGER-knop de huidige sequencerstap (aangegeven door de LED) af zonder naar de volgende stap te gaan. Dit maakt het gemakkelijk om instellingen voor een specifieke stap te verfijnen door deze zo vaak af te spelen als er wijzigingen worden aangebracht.
29. PLAY / STOP – Met deze knop stopt en start u de sequencer bij de huidige stap.
30. ADVANCE – Verplaats stap voor stap door de 8 stappen van de sequencer.
31. PITCH – Deze 8 regelaars passen de toonhoogtewaarden aan. CW van het midden voegt toe aan de VCO-frequentiecontrole. CCW bewegen vanaf de 12 uur-positie verlaagt de toonhoogte voor die stap. De regelaars hebben een bereik van ongeveer 10 octaven.
32. VEL – Deze 8 regelaars passen de snelheid van elk aan. Ze regelen de amplitude van de VCO-envelop, Filter-envelop / Decay en de VCA Decay. Draai CW om de waarde te verhogen van 0 V tot 5 V.
33. MIDI IN – Deze MIDI DIN-ingang kan worden gebruikt om geluiden af te spelen via een extern MIDI-apparaat en om MIDI-clock te gebruiken.
34. MIDI OUT / THRU – MIDI DIN kan worden gebruikt als uitgang of als thru.
35. OSC 1 CV – Oscillator 1 toonhoogte CV, bij 1 V / octaaf.
36. OSC 2 CV – Oscillator 2 toonhoogte CV, bij 1 V / octaaf.
37. OSC DECAY – Ingang bepaalt de Decay Time van de OSC Decay en is handig voor het toevoegen van dynamiek aan gestemde percussiegeluiden.
38. ADV / CLOCK – Wanneer de ingang van een stijgende flank van een clock wordt gedetecteerd, wordt het Sequencer-patroon met één stap verschoven. In deze modus heeft de Tempo-regelaar geen nut.
39. TRIGGER – Deze ingang triggert alle drie de envelopgeneratoren op het momenteel geselecteerde Sequencer Step Velocity-niveau zonder naar de volgende stap te gaan. Dit is handig bij het aansluiten op externe sequencers.
40. VELOCITY – Regelt de maximale amplitude van de Envelopgeneratoren en is een van de sleutels tot een zeer dynamisch en expressief geluid.
41. NOISE LEVEL – Ingang moduleert de waarde van de NOISE / EXT LEVEL-regelaar, ongeacht of deze het ruisniveau regelt of het niveau van een extern audiosignaal dat is aangesloten via de EXT AUDIO-ingang.
42. 1-2 FM AMT – Deze ingang moduleert de waarde van de 1-2 FM AMT-regelaar om de hoeveelheid modulatie te bepalen die door Oscillator 1 op Oscillator 2 wordt toegepast.
43. EXT AUDIO – Het plaatsen van een externe audiobron in deze jack verwijdert ruis uit het signaalpad en vervangt deze door het externe audiosignaal. Het volume van deze ingang wordt vervolgens geregeld door de NOISE / EXT LEVEL-regelaar.
44. TEMPO – Deze ingang biedt 1V / octaafregeling van de Sequencer Clock VCO-snelheid.
45. PLAY / STOP – Hiermee kan een externe spanning de sequencer starten en stoppen.
46. VCF MOD – Het invoegen van een stuurspanning vervangt de ruisgenerator als een vast bedrade modulatiebron voor het filter. De maximale hoeveelheid modulatie die op het filter wordt toegepast, wordt nog steeds geregeld door de NOISE / VCF MOD-regelaar.
47. VCF DECAY – Deze ingang regelt de Decay Time van de VCF EG en is handig voor het creëren van grote variaties in geluid.
48. VCA CV – Deze ingang maakt het mogelijk om een stuurspanning toe te passen op de uitgang VCA, wat een andere manier biedt om het algehele volume te moduleren.
49. VCA DECAY – Deze ingang regelt de Decay Time van de VCA EG en is handig voor het toevoegen van variaties aan niet-gestemde percussiepatronen.
50. OSC 1 – Directe uitgang van Oscillator 1. Kan worden gebruikt als modulatie- of audio-uitgang.
51. OSC 2 – Directe uitgang van Oscillator 2. Kan worden gebruikt als modulatie- of audio-uitgang.
52. OSG EG – Deze uitgang dupliceert de stuurspanning die intern wordt gebruikt om beide oscillatoren te moduleren.
53. TRIGGER – Biedt een puls van de Sequencer Clock die kan worden gebruikt als een clockbron voor het synchroniseren met externe instrumenten, of als een Trigger-signaal.
54. VELOCITY – Biedt een spanning die varieert op basis van de Velocity-instelling van de huidige Sequencer-stap.
55. PHONES – 3,5 mm hoofdtelefoonuitgang geregeld door de volumeregelaar (18).
56. PITCH – Biedt een spanning die verandert op basis van de Pitch-instelling van de huidige Sequencer-stap.
57. VCF EG – Deze uitgang is een duplicaat van de stuurspanning die intern wordt gebruikt om het filter te moduleren.
58. VCA – Dit is de belangrijkste audio-uitgang, ingesteld door de volumeregelaar.
59. VCA EG – Deze uitgang biedt een kopie van de stuurspanning die intern wordt gebruikt om de VCA te moduleren.

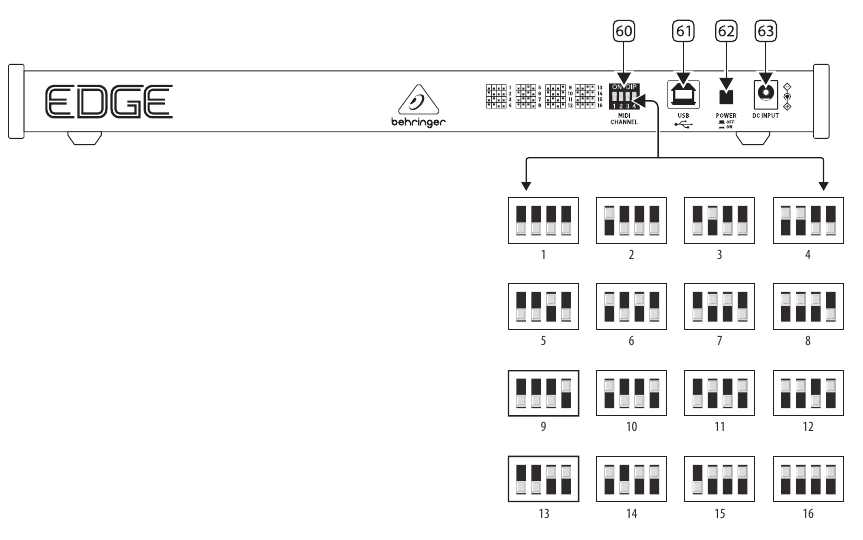

Achterpaneel

60. MIDI CHANNEL SELECT – Een MIDI-kanaal van 1 tot 16 is selecteerbaar met behulp van de dipswitches.
61. USB – Maak verbinding met een computer met behulp van een standaard A naar B USB-kabel.
62. ON / OFF – Aan/uit-schakelaar.
63. DC INPUT – Sluit alleen de meegeleverde PSU aan, 12 V 1000 mA.

EDGE aan de slag

OVERZICHT
Deze 'Aan de slag'-gids helpt u bij het instellen van de EDGE en geeft een korte introductie tot de mogelijkheden ervan.

AANSLUITING
Raadpleeg de aansluitgids eerder in dit document om de EDGE op uw systeem aan te sluiten.

SOFTWARE-INSTALLATIE
De EDGE is een USB Class Compliant MIDI-apparaat, dus er is geen driverinstallatie vereist. De EDGE vereist geen extra drivers om met Windows en MacOS te werken.

HARDWARE-INSTALLATIE
Maak alle aansluitingen in uw systeem. Houd de stroom van de EDGE uitgeschakeld wanneer u aansluitingen maakt. Zorg ervoor dat uw geluidssysteem is uitgeschakeld.
Schakel de EDGE in voordat u eindversterkers inschakelt en schakel hem als laatste uit. Dit helpt om "plopjes of dreunen" in uw luidsprekers te voorkomen.

OPWARMTIJD
We raden aan om de EDGE 15 minuten of langer te laten opwarmen voordat u opneemt of live optreedt. (Langer als het uit de kou is gehaald). Hierdoor krijgen de nauwkeurige analoge circuits de tijd om hun normale bedrijfstemperatuur en afgestemde prestaties te bereiken.

OSCILLATOR (VCO) SECTIE
De EDGE heeft twee belangrijke spanningsgestuurde oscillatoren (VCO).
De VCO-golfvormen kunnen worden geselecteerd uit puls of driehoek. De frequentie kan omhoog of omlaag worden aangepast over tien octaven en maakt fijnafstemming op andere instrumenten mogelijk.
De VCO kan in frequentie worden gemoduleerd. De bron van de modulatie kan de envelop zijn, zoals hieronder beschreven, of via de OSC 1&2 CV-ingang in het patchveld.
De hoeveelheid of diepte van de VCO-envelopmodulatie kan worden aangepast met de ENVELOPE of EG DECAY (VCO 1&2) regelaar. Gebruik de LEVEL-regelaar om de mix tussen de interne VCO aan te passen.
De interne ruisgenerator kan worden toegevoegd door de NOISE / EXT CW te draaien. Als er een extern ingangssignaal aanwezig is op de EXT AUDIO-ingang, neemt deze de plaats in van de ruis in de mix.

FILTER (VCF) SECTIE
Speel met de cutoff-frequentie en resonantie-regelaars en luister naar de effecten ervan op het geluid.
De klassieke 24 dB / octaaf hoogdoorlaat- en laagdoorlaatfilters bieden veel controle over de geluiden die door de EDGE worden gecreëerd.
Het hoogdoorlaatfilter vermindert het niveau van signalen die onder de cutoff-frequentie liggen. Het vermindert effectief het niveau van de fundamentele harmonischen en harmonischen van lagere orde. Het laagdoorlaatfilter vermindert het niveau van signalen die boven de cutoff-frequentie liggen. Het vermindert het niveau van de hogere harmonischen.
De resonantie-regelaar geeft een verbetering aan de signalen op de crossover-frequentie.
De hoeveelheid VCF-modulatie kan worden gevarieerd met de NOISE / VCF MOD-regelaar. Dit voegt ruis toe als er geen audio vooraf is ingesteld op de EXT AUDIO-ingang in het patchveld.
De VCF ENVELOPE is bedoeld om de cutoff-frequentie van het filter te moduleren. De decay-tijd van deze envelop wordt ingesteld met de VCF DECAY-regelaar. Deze waarde kan ook worden beïnvloed door de Sequencer 8 VELOCITY-regelaars. De 8 niveaus zijn verbonden met de Velocity-ingangen van de Envelop, wat een extra bron van controle biedt voor zowel de hoeveelheid als de decay-tijd van de Filter-envelop. Al deze functies, naast het gebruik van het patchveld, zorgen voor veel flexibiliteit bij het creëren van geluid.

PATCH BAY SECTIE
Dit gedeelte biedt u de veelzijdigheid om veel verschillende geluiden te creëren, met een eindeloze variatie aan opties en configuraties. Hieronder staan 3 patch-ideeën om uit te proberen:
OSC 1 Uit naar OSC 2 CV IN voor een aantal interessante modulaties.
VELOCITY UIT naar 1-2FM AMT. Dit voegt nu FM-tonen toe in verschillende hoeveelheden met behulp van de velocity-sequencer.
PITCH UIT naar VCA DECAY IN. Dit voegt variatie toe aan de decay die wordt geregeld door de sequencer PITCH-niveaus.

Overbelast de 3,5 mm-ingangen niet. Ze kunnen alleen het juiste spanningsniveau accepteren, zoals weergegeven in de specificatietabellen. De 3,5 mm-uitgangen mogen alleen worden aangesloten op ingangen die de uitgangsspanningen kunnen ontvangen. Het niet opvolgen van deze instructies kan de EDGE of externe eenheden beschadigen.

EERSTE GELUIDEN
De volgende stappen helpen u om geluiden te maken met uw nieuwe synthesizer zodra deze is aangesloten:
Draai de volumeregelaar omhoog.
Stel de klok in op INT.
Stel alle regelaars in op de standaard patchniveaus in het diagram.
Druk op PLAY / STOP (afspelen/stoppen).
U zou nu een herhalend patroon moeten horen.

FIRMWARE-UPDATE
Kijk regelmatig op de behringer.com-website voor updates van de Behringer SYNTHTRIBE-app.
De app zoekt naar het nieuwste firmwarebestand dat vervolgens kan worden gedownload en gebruikt om de EDGE bij te werken.

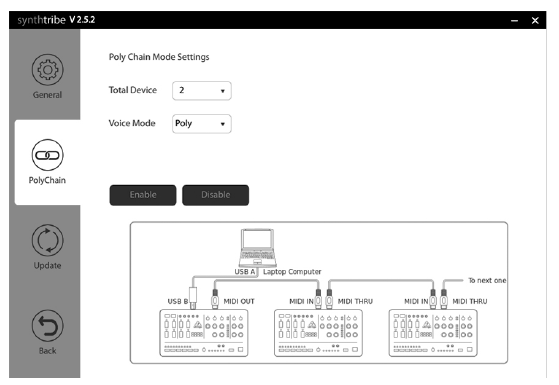

EDGE SYNTHTRIBE
Met de SYNTHTRIBE-applicatie kunt u het MIDI-kanaalnummer selecteren en verschillende parameters van de EDGE instellen en aanpassen aan uw voorkeuren. Sluit de EDGE via USB aan op uw computer en voer de applicatie uit (PC of MacOS).
Kijk regelmatig op onze website voor updates van SYNTHTRIBE of EDGE-documentatie.
Typische Synthtribe-afbeelding:

Belangrijke veiligheidsinstructies

Aansluitingen die met dit symbool zijn gemarkeerd, voeren elektrische stroom van voldoende magnitude om een risico op elektrische schok te vormen. Gebruik alleen hoogwaardige professionele luidsprekerkabels met vooraf geïnstalleerde ¼" TS- of twist-locking-stekkers. Alle andere installatie of modificatie mag alleen worden uitgevoerd door gekwalificeerd personeel.
Dit symbool, waar het ook verschijnt, waarschuwt u voor de aanwezigheid van niet-geïsoleerde gevaarlijke spanning in de behuizing - spanning die voldoende kan zijn om een risico op schokken te vormen.
Dit symbool, waar het ook verschijnt, waarschuwt u voor belangrijke bedienings- en onderhoudsinstructies in de bijbehorende documentatie. Lees de handleiding.

Om het risico op elektrische schokken te verminderen, mag u de bovenklep (of het achterste gedeelte) niet verwijderen. Er bevinden zich geen door de gebruiker te onderhouden onderdelen in het apparaat. Laat onderhoud over aan gekwalificeerd personeel.

Om het risico op brand of elektrische schokken te verminderen, mag u dit apparaat niet blootstellen aan regen en vocht. Het apparaat mag niet worden blootgesteld aan druppelende of spattende vloeistoffen en er mogen geen met vloeistoffen gevulde voorwerpen, zoals vazen, op het apparaat worden geplaatst.

Deze service-instructies zijn uitsluitend bedoeld voor gebruik door gekwalificeerd servicepersoneel. Om het risico op elektrische schokken te verminderen, mag u geen andere service uitvoeren dan die welke in de bedieningsinstructies staat. Reparaties moeten worden uitgevoerd door gekwalificeerd servicepersoneel.

Raadpleeg de informatie op de buitenkant van de onderste behuizing voor informatie over elektriciteit en veiligheid voordat u het apparaat installeert of bedient.

1. Lees en volg alle instructies en waarschuwingen.
2. Houd het apparaat uit de buurt van water (behalve voor producten voor buitengebruik).
3. Reinig alleen met een droge doek.
4. Blokkeer geen ventilatie openingen. Niet in een afgesloten ruimte installeren. Installeer alleen volgens de instructies van de fabrikant.
5. Bescherm het netsnoer tegen beschadiging, vooral bij stekkers en stopcontacten van het apparaat.
6. Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
7. Schakel het veiligheidsdoel van de gepolariseerde of geaarde stekker niet uit. Een gepolariseerde stekker heeft twee bladen waarvan er één breder is dan de andere (alleen voor de VS en Canada). Een geaarde stekker heeft twee bladen en een derde aardingspen. Het brede blad of de derde pen zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
8. Gebruik alleen hulpstukken en accessoires die door de fabrikant worden aanbevolen.
9. Gebruik alleen gespecificeerde karren, standaards, statieven, beugels of tafels. Wees voorzichtig om kantelen te voorkomen bij het verplaatsen van de combinatie kar/apparaat.

10. Koppel los tijdens onweer, of als het niet in gebruik is voor een lange periode.
11. Gebruik alleen gekwalificeerd personeel voor service, vooral na schade.
12. Het apparaat met beschermende aardingsaansluiting moet worden aangesloten op een netcontactdoos met een beschermende aardingsaansluiting.

13. Waar de NETSTEKKER of een apparaatkoppeling wordt gebruikt als de ontkoppelinrichting, moet de ontkoppelinrichting gemakkelijk bedienbaar blijven.
14. Vermijd installatie in afgesloten ruimtes zoals boekenkasten.
15. Plaats geen open vuur bronnen, zoals brandende kaarsen, op het apparaat.
16. Bedrijfstemperatuurbereik 5° tot 45°C (41° tot 113°F).
