Behringer WAVE-handleiding

Over deze handleiding

Deze handleiding biedt een uitgebreide gids voor de Wave-synthesizer, met details over de functionaliteit en functies. Daarnaast bevat het een korte inleiding tot wavetable-synthese, die inzicht geeft in de theorie achter deze synthesemethode. We raden je ten zeerste aan deze handleiding door te lezen om volledig vertrouwd te raken met de bedieningselementen en je ervaring met het instrument te verbeteren.

Inleiding

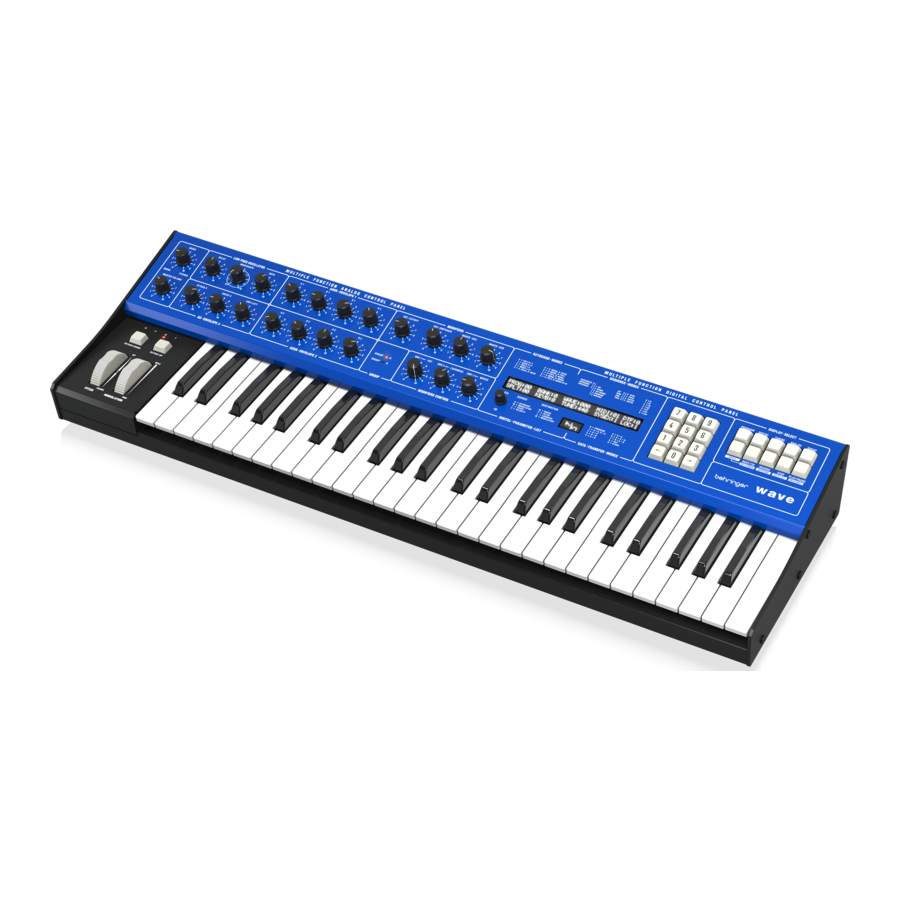

De Wave is een 8-stemmige hybride wavetable-synthesizer die digitale en analoge geluidsgeneratietechnieken combineert om rijke en complexe geluiden te leveren. In tegenstelling tot conventionele analoge synthesizers die afhankelijk zijn van spanningsgestuurde oscillatoren, gebruikt The Wave digitaal vervaardigde golfvormen die zijn ondergebracht in wavetables voor geluidsgeneratie. Elke stem in dit systeem is samengesteld uit een paar oscillatoren, de hoofd- en de suboscillator. Deze oscillatoren worden gecombineerd en vervolgens omgezet in analoge signalen via een digitaal-naar-analoog-omzetter (DAC). Na deze omzetting wordt het signaal door een spanningsgestuurd filter (VCF) en een spanningsgestuurde versterker (VCA) geleid, waarmee het geluidsproductieproces wordt voltooid.

Om de mogelijkheden voor geluidsontwerp verder te verbeteren, bevat de Wave een uitgebreide modulatiematrix, drie envelope-generatoren en een laagfrequente oscillator met vier golfvormen en instelbare delay. De creatieve mogelijkheden worden uitgebreid met een uitgebreide set toetsenbordmodi en splitpunten, waardoor de synthesizer kan worden gebruikt in standaard 8-stemmige polyfonie-, unison- of bi-timbrale configuraties met een gelaagd toetsenbord.

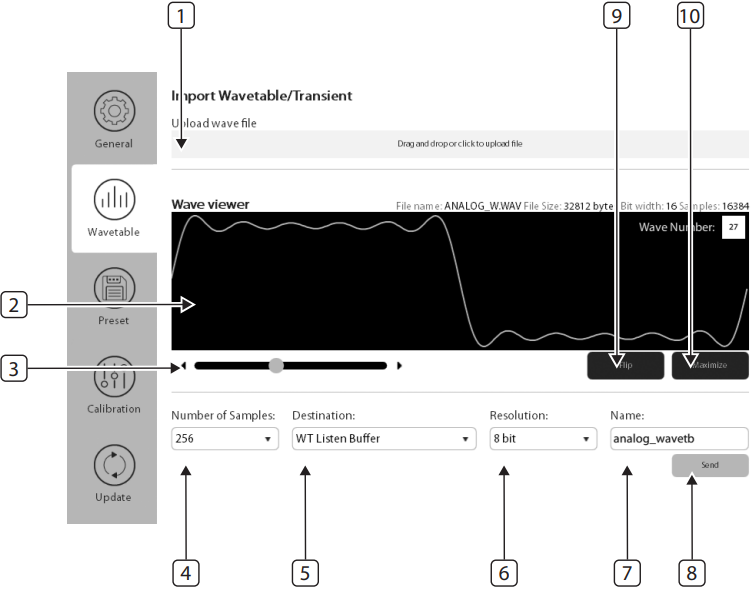

De Wave biedt 30 fabrieks-wavetables en 64 door de gebruiker gedefinieerde wavetables, die elk 64 golfvormen bevatten. Daarnaast zijn er 32 slots beschikbaar voor door de gebruiker gedefinieerde transiënten. Zowel door de gebruiker gedefinieerde wavetables als transiënten kunnen worden gedownload met de SynthTribe-app.

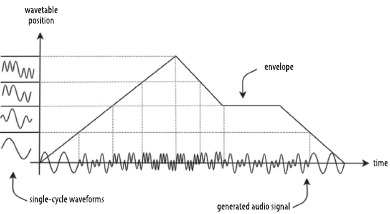

Hoe wavetable-synthese werkt

Wavetable-synthese is een digitale geluidsgeneratietechniek gebaseerd op de periodieke reproductie van enkelvoudige golfvormen. Wavetable-synthese, voor het eerst geïntroduceerd in de jaren tachtig en ontwikkeld door artiesten als Depeche Mode, Tangerine Dream en Tears for Fears, wordt tegenwoordig veel gebruikt door muzikanten en geluidsontwerpers vanwege de veelzijdigheid die het biedt. In een wavetable-synthesizer worden enkelvoudige golfvormen opgeslagen in tabellen die wavetables worden genoemd. Wat wavetable-synthese onderscheidt van andere generatietechnieken, is de mogelijkheid om door de wavetable te vegen, waardoor complexe, evoluerende geluiden worden gegenereerd. Zoals elke andere modulatiebestemming, kan wavetable-sweeping worden bestuurd door verschillende modulatiebronnen, zoals enveloppen en LFO's, waardoor de sonische mogelijkheden worden uitgebreid. De afbeelding geeft grafisch weer hoe het uitgangsgeluid verandert bij het vegen van de wavetable met behulp van een viertraps ADSR-envelop. Voor de eenvoud wordt een wavetable met vier golfvormen beschouwd.

Bij de overgang van de ene golfvorm naar de andere kunnen artefacten worden gegenereerd als gevolg van fase-discontinuïteiten tussen golfvormen, wat resulteert in abrupte overgangen. Dit kenmerk is typerend voor de eerste wavetable-synthesizers en draagt bij aan hun kenmerkende geluid. De Wave biedt de mogelijkheid om deze artefacten te verminderen via de Osc-instelling in het User menu. Met deze instelling ingeschakeld, worden de aangrenzende golfvormen samengevoegd, wat resulteert in vloeiendere overgangen.

Elk van de Wave-synthesizer-wavetables bevat 64 enkelvoudige golfvormen. In elke wavetable emuleren de laatste vier golfvormen de typische analoge golfvormen: zaagtand, puls, blokgolf en driehoek. Naast de envelop kan de golfvormpositie verder worden gemoduleerd door vele bronnen, waaronder de LFO, Aftertouch, Modulation wheel, Pitch wheel, expression pedal en keyboard, waardoor de expressiviteit van het instrument verder wordt vergroot. De Wave biedt ook de mogelijkheid om maximaal 32 transiënte geluiden op te slaan en te reproduceren, wat bijdraagt aan de sonische mogelijkheden.

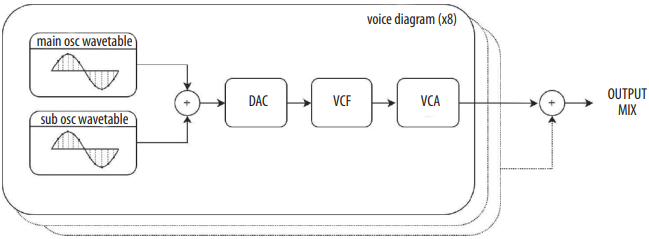

Elke stem bestaat uit twee onafhankelijke oscillatoren, één hoofdoscillator en een secundaire suboscillator. De positie van elke oscillator in de wavetable kan worden bestuurd met behulp van de Waves-Osc- en Waves-Sub-bedieningselementen. Bij het vegen door de wavetable kan de suboscillator-golfvorm worden ingesteld om parallel aan de hoofdoscillator te lopen of om handmatig te worden bediend.

Naast de wavetable die is geselecteerd in het Program menu, heeft elk programma een extra wavetable, de Upper wavetable, die kan worden ingeschakeld via de UW-optie in het Digital menu. Deze twee wavetables zijn gekoppeld in een lussequentie, wat betekent dat wanneer een modulatiebron de lagere of hogere limieten van de wavetable overschrijdt, de bovenste wavetable hoorbaar wordt.

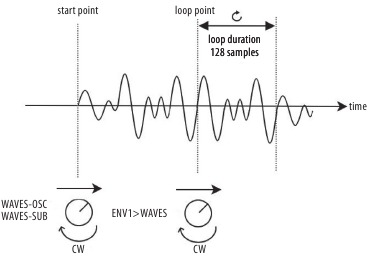

Werken met transiënten

De Wave ondersteunt ook transiënte geluiden, dit zijn korte audio samples die je kunt importeren met de SynthTribe-app. Wanneer een transiënt slot is geselecteerd in het Program menu, wordt de WAVE-tekst vervangen door TRAN. In deze modus stellen WavesOsc en Waves-Sub de startpunten in voor de hoofd- en suboscillatoren, terwijl ENV1>WAVES het looppunt instelt voor beide oscillatoren. De lusgrootte is vastgesteld op 128 samples. Raadpleeg het gedeelte "User Waves and Transients" voor informatie over het importeren van aangepaste transiënten.

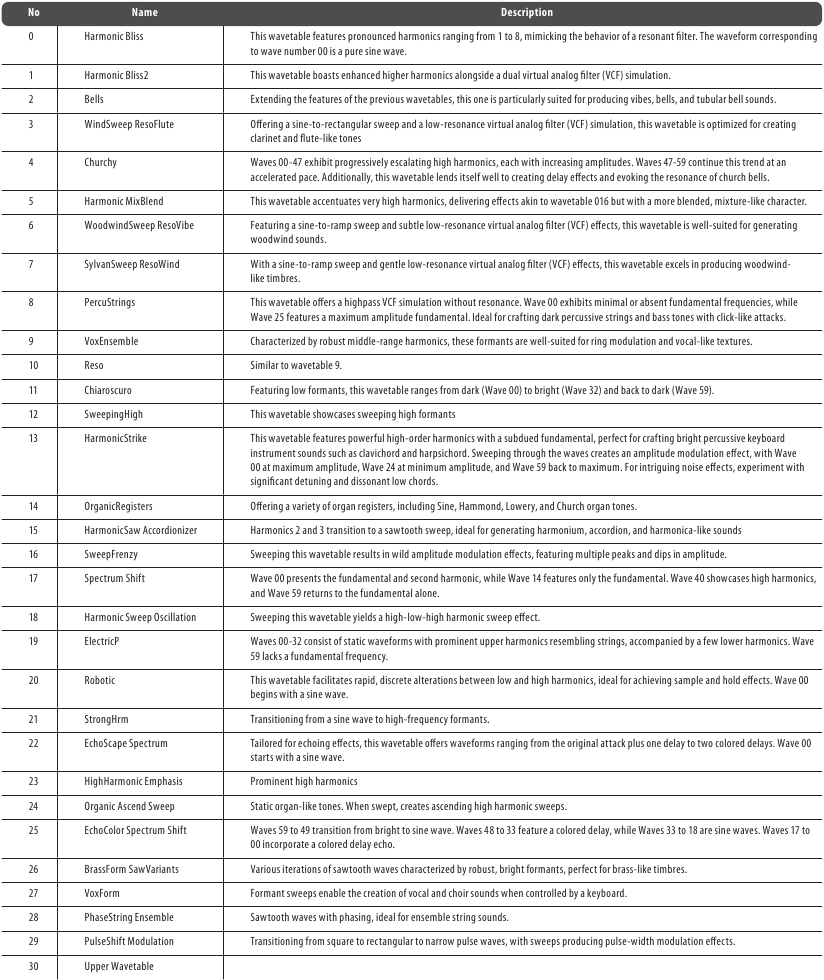

Vooraf ingestelde wavetables en transiënten

Zoals vermeld in de inleiding wordt de Wave geleverd met 30 vooraf ingestelde wavetables en één vooraf ingesteld transiënt. Daarnaast hebben een aantal door de gebruiker gedefinieerde slots wavetables vanuit de fabriek, die indien nodig kunnen worden overschreven.

De vooraf ingestelde wavetables zijn:

De Wave wordt geleverd met extra wavetables in slots 64 – 83, die kunnen worden overschreven met SynthTribe:

Nr.	Naam	Beschrijving
64	Pipes Xfade	Crossfade van twee kerkorgelpijpgolfvormen
65	PD_Saw PWM	SAW Waveshaper
66	DX_Tubular	Beroemd DX Tubular-geluid
67	DX_E.Guitar	Jazzgitaar
68	DX_FullTine	Beroemd Full Tines-geluid
69	Vibe-rant	Vibrafoongolfvormen
70	DX_Bass	Digitale bas
71	StratoSweep	Corssfade van vier digitale synthesizergolfvormen
72	FormantPad	Roterende faseverschuiver
73	FairVox	Beroemde Fairlight-stemmen
74	SpaceSweep	Beroemd D50-synthesizergeluid
75	SoundTrack	LA Filter Sweep
76	PWMstringer	SAW+PWM_Square+Sub Juno-geluid
77	Hoover	Juno 106 PWM
78	PD_Saw	CZ Phase Distortion SAW
79	PD_SQU	CZ Phase Distortion SQU
80	PD_TPL	CZ Phase Distortion TRI Pulse
81	PD_DBL	CZ Phase Distortion Double Sine
82	PD_SPL	CZ Phase Distortion Sine Pulse
83	PD_RES	CZ Phase Distortion Resonant
84	Wurli Wave	Elektrische Reed Piano
85	Rhodos	Elektrische piano
86	Vorcode	Vocal Jam

De vooraf ingestelde transiënten zijn:

Nr.	Naam	Beschrijving
31	PianoSaxo	Piano en Saxofoon Sample
32	PanFlute	Houten fluit
33	Pizzi	Strijksectie Pizzicato
34	Steel Guitar	Aangesloten Steel String
35	Elec. Cello	PM Solo String Sound
36	Xylophon	Xylofoon met harde hamer
37	Harp	Aangesloten harp snaar
38	Pizzagogo	Beroemd D50-geluid
39	Soft Bell EP	PM Elektrische Piano
40	Medium EP	Medium Velocity EP-toon
41	Trumpet	Solo trompettoon
42	Mute Trumpet	Gedempte trumprt-toon
43	Duuhh	Scat-stemmen

Let op: transiënten 32 – 38 kunnen worden overschreven met SynthTribe.

Modulatiematrix

De Wave-synthesizer biedt een breed scala aan modulatie-opties, waardoor de gebruiker vrijwel onbeperkte mogelijkheden heeft op het gebied van geluidsontwerp. MAIN-OSC- en SUB-OSC-toonhoogte, Waves, VCF en VCA kunnen worden gemoduleerd via verschillende instellingen die toegankelijk zijn in de menu's. De onderstaande tabel toont de modulatiematrix. De soorten modulatie en hun opties worden hieronder besproken in Top Panel en in de sectie Digital Menu.

Bestemming / Bron	Pitch Bend	Mod Wheel(1)	LFO(2)	KEY	Velocity	AF(3)	Exp Ped(4)	ENV1	ENV2	ENV3
MAIN-OSC PITCH	x		x							x
SUB-OSC PITCH	x		x							x
WAVES (MAIN and SUB)	x	x	x	x		x	x	x		x
Filter Cutoff	x	x	x	x	x	x	x	x
Loudness			x	x	x	x	x		x
Filter emphasis		x					x

(1) & (2) Het modulatie wheel kan worden gebruikt als een directe bron van modulatie of om de hoeveelheid modulatie door de LFO te regelen.
(3) After touch moet worden ingeschakeld in het User menu (instelling TOUCH).
(4) Het Expression Pedal kan worden toegewezen om deze parameters direct te moduleren. Als deze is ingesteld op EXP:5, heeft deze hetzelfde effect als het draaien aan het MOD wheel.

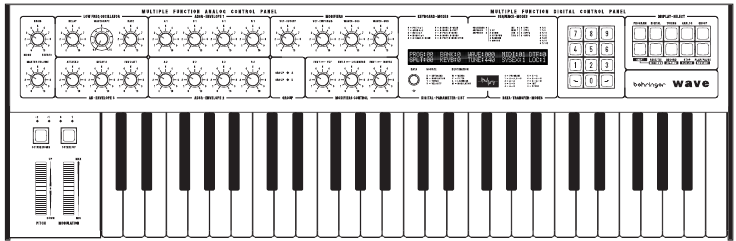

Bovenpaneel

In de volgende paragrafen worden de bedieningselementen van het bovenpaneel van de Wave beschreven en hoe ze worden gebruikt bij het maken van programma's. Alle instellingen van de bedieningselementen op het bovenpaneel worden opgeslagen in de programmageheugens, met uitzondering van Basis (1) en Mastervolume (2). De instellingen van de bedieningselementen kunnen worden bewaakt en, indien nodig, worden verfijnd in het Analog Menu, dat hieronder wordt beschreven.

Masterbediening

Basis – past de stereospreiding aan van de noten die op het keyboard worden gespeeld. Wanneer de bediening op het minimum staat, worden alle noten met een gelijk niveau uitgevoerd via de uitgangen van kanaal 1 en kanaal 2. Wanneer de bediening op het maximum staat, wisselen de noten af tussen de uitgangen.

Master Volume (Mastervolume) – stelt het uitgangsniveau van de Wave in.

Laagfrequente oscillator

LFO Delay (LFO-vertraging) – vertraagt de werking van de LFO. Wanneer de bediening op het minimum staat, is er een kleine vertraging voordat modulatie te horen is (afhankelijk van de firmware-instelling (zie Gebruikersmenu hieronder)). Wanneer de bediening op het maximum staat, is er een vertraging van 10 seconden voordat de modulatie wordt toegepast.

Waveshape (Golvorm) – de LFO heeft vier beschikbare golfvormen: driehoek, oplopend, zaagtand en blokgolf.

Rate (Snelheid) – regelt de snelheid waarmee de LFO loopt, van 0,2 Hz tot 12,0 Hz.

Envelope Generator 1

EG 1 Attack (EG 1 Aanval) – regelt de aanvaltijd voor de filter-envelop. Als de aanvalsnelheid van de envelop boven 47 is ingesteld, wordt de aanval volledig voltooid, zelfs als de toets wordt losgelaten; en gaat vervolgens over naar de loslaatfase. Dit kan worden gebruikt voor filter- en wavetable-sweeps.

EG 1 Decay (EG 1 Verval) – regelt de vervaltijd voor de filter-envelop.

EG 1 Sustain (EG 1 Sustain) – regelt het sustainniveau voor de filter-envelop na Decay (Verval).

EG 1 Release (EG 1 Loslaten) – regelt de loslaattijd voor de filter-envelop.

Modifiers

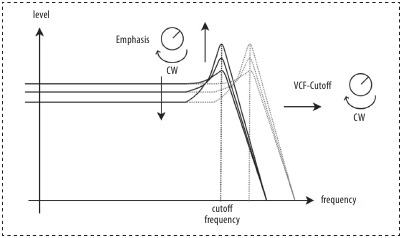

VCF Cutoff (VCF-afsnijding) – regelt de afsnijfrequentie van het laagdoorlaatfilter.

VCF Emphasis (VCF-nadruk) – regelt de resonantie van het filter.

Elk van de voices van de Wave-synthesizer is uitgerust met een spanningsgestuurd laagdoorlaatfilter van 24 dB per octaaf, gebaseerd op de reproductie van de SSM2044-chip. De VCF-Cutoff-knop stelt de afsnijfrequentie van het filter in: frequenties onder deze drempelwaarde worden ongewijzigd doorgelaten, terwijl frequenties erboven worden verzwakt. Door de VCF-Cutoff-knop met de klok mee te draaien, wordt de afsnijfrequentie verhoogd, dus wanneer de knop volledig met de klok mee wordt gedraaid, wordt het geluid ongewijzigd doorgelaten. De Emphasis-bediening past de filterresonantie aan, waarbij de frequenties rond de afsnijfrequentie die is ingesteld met de VCF-Cutoff-knop worden benadrukt. Als de resonantie aanzienlijk wordt verhoogd, begint het filter zelf te oscilleren en genereert het een sinusgolf waarvan de frequentie afhangt van de VCF-Cutoff. U kunt experimenteren met het effect van de resonantie door de Emphasis-knop te verhogen. Het instellen van de nadruk op waarden onder 50% produceert het typische heldere geluid. Houd er rekening mee dat een van de kenmerken van de SSM2044 de afhankelijkheid is tussen resonantie en uitgangssignaalniveau: naarmate de resonantie toeneemt, neemt het filteruitgangsniveau af. De werking van het filter wordt weergegeven in de onderstaande afbeelding.

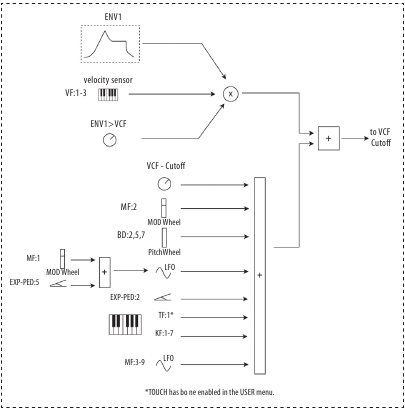

Filtratiemodulatie

De afsnijfrequentie van het filter kan worden gemoduleerd door de volgende bronnen:

• Pitchbend (Optie BD in het Digital menu)
• Modulatiewiel (Optie MF in het Digital menu)
• Laagfrequente oscillator (Optie MF in het Digital menu)
• Keyboard (Optie KF in het Digital menu)
• Velocity (Optie VF in het Digital menu)
• Envelope 1 (Standaard)
• Expressiepedaal (Optie EXP-PED in het USER menu)
• Channel Aftertouch (Optie TL in het Digital menu)

Waves Osc (Golfvormen Osc) – doorloopt de golfvormen van de geselecteerde wavetable voor de hoofdoscillator, van 00 tot 63.

Waves Sub (Golfvormen Sub) – doorloopt de golfvormen van de geselecteerde wavetable voor de suboscillator, van 00 tot 63.

Als de geselecteerde golfvorm een tijdelijke is (31-63), stellen de bedieningselementen (12) en (13) de startpunten voor het afspelen van samples in voor de hoofd- en suboscillatoren.

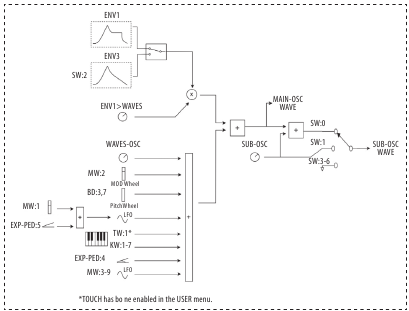

Golfvormmodulatie

De golfvormen van de hoofd- en suboscillator kunnen ook worden gemoduleerd door:

• Pitchbend (Optie BD in het Digital menu)
• Modulatiewiel (Optie MW in het Digital menu)
• LFO (Optie MW in het Digital menu)
• Keyboard (Optie KW in het Digital menu)
• Aftertouch (Optie TW in het Digital menu)
• Expressiepedaal (Optie EXP-PED in het USER menu)
• Envelope 1 of Envelope 3 (Optie SW in het Digital menu)

Envelope Generator 3

EG3 Attack (EG3 Aanval) – regelt de aanvaltijd voor de derde envelop.

EG3 Decay (EG3 Verval) – regelt de vervaltijd voor de derde envelop.

EG3 Attenuation – verzwakt (vermindert) de maximale output van de derde envelope generator. Dit heeft een ander effect, afhankelijk van waar de derde envelop voor wordt gebruikt: als deze wordt gebruikt voor de pitch van de oscillator, is er in positie vijf geen modulatie, waarbij lagere instellingen resulteren in een negatieve actie en hogere in een positieve. Wanneer het wordt gebruikt voor het moduleren van de wavetables, lopen de instellingen van geen modulatie op 0 tot vol (63 wavetable-stappen) op 10. Deze modulatie wordt toegevoegd aan de WAVES SUB-waarde.

Envelope Generator 2

EG 2 Attack (EG 2 Aanval) – regelt de aanvaltijd voor de luidheid-envelop. Als de aanvalsnelheid van de envelop boven 47 is ingesteld, wordt de aanval volledig voltooid, zelfs als de toets wordt losgelaten; en gaat vervolgens over naar de loslaatfase. Dit kan worden gebruikt voor filter- en wavetable-sweeps.

EG 2 Decay (EG 2 Verval) – regelt de vervaltijd voor de luidheid-envelop.

EG 2 Sustain (EG 2 Sustain) – regelt het sustainniveau voor de luidheid-envelop na Decay (Verval).

EG 2 Release (EG 2 Loslaten) – regelt de loslaattijd voor de luidheid-envelop.

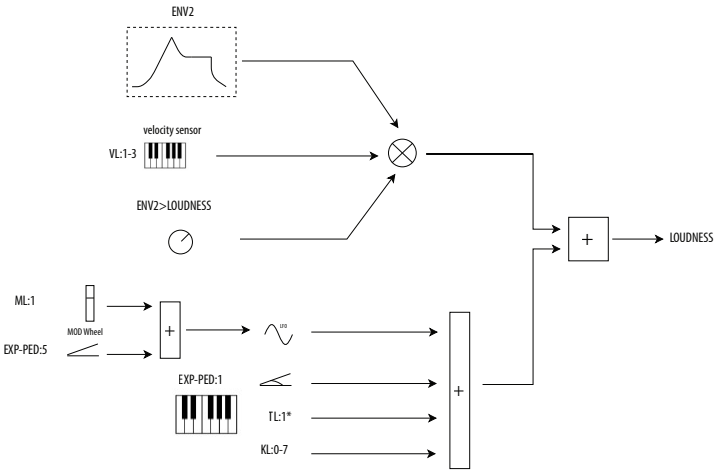

Luidheidsmodulatie

De luidheid kan worden gemoduleerd door de volgende bronnen:

• LFO (Optie ML in Digital menu)
• Keyboard (Optie KL in Digital menu)
• Velocity (Optie VL in Digital menu)
• Aftertouch (Optie TL in Digital menu)
• Expression pedal (Optie EXP-PED in USER menu)
• Envelope 2 (Standaard)

* TOUCH heeft bo ne ingeschakeld in het USER-menu.

Let op: dat de ML-optie ingesteld op 1 directe modulatie inschakelt via de LFO als FIRM 0 is. Wanneer FIRM is ingesteld op 1, wordt de hoeveelheid LFO-luidheidsmodulatie bepaald door het Mod-wiel. Zie de onderstaande secties Gebruikersmenu en Digitaal menu.

Groep

Groep – elk programma heeft twee geluiden die eraan zijn gekoppeld, in de groepen A en B.

De groeps-LED's geven aan welk geluid kan worden bewerkt bij gebruik van de DIGITAL/TUNING/ANALOG-menu's. Als beide LED's branden, hebben parameterwijzigingen effect op beide groepsgeluiden. In de KEYB POLY 8x1-modus geeft de brandende LED aan welk geluid wordt gebruikt. (als beide LED's branden, wordt het groep B-geluid gebruikt).

Regeling modifiers

Env 1 VCF – regelt de hoeveelheid filtermodulatie van Envelope Generator 1.

Env 2 Loudness – deze regelaar past het uitgangsniveau van de actieve groep aan; en kan worden gebruikt om groep A- en B-geluiden in evenwicht te brengen wanneer ze samen of in een gesplitste modus worden gebruikt.

Env 1 Waves – regelt het gebruik van Envelope Generator 1 om door de golfvormen in de gebruikte wavetable te stappen. Als een transient is geselecteerd, stelt deze regelaar het looppunt in voor het afspelen van samples voor zowel de hoofoscillator als de suboscillator.

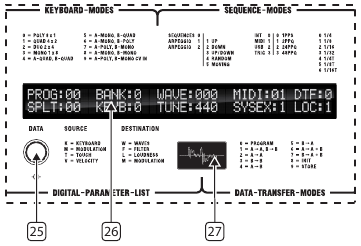

Weergave

Data Control – wordt gebruikt als alternatief voor het toetsenblok voor het invoeren van waarden. Draai aan de regelaar naar de gewenste waarde en druk vervolgens op om de waarde te wijzigen.

LCD-scherm – 2 x 40 tekens, toont verschillende parameterinformatie, afhankelijk van welke knop op het toetsenblok in gebruik is. Het scherm is van vitaal belang bij het gebruik van de verschillende menu's.

OLED-scherm – Het OLED-scherm dient als een oscilloscoop en geeft de real-time uitgangsgolfvorm van de synth weer. Tijdens de kalibratie biedt het kalibratie-informatie. Het toont ook de namen van geselecteerde wavetables en transients in de bewerkingsmodus en bevestigt de succesvolle ontvangst van wavetables of transients die via SynthTribe zijn overgedragen.

Numeriek toetsenblok

Numeriek toetsenblok – wordt gebruikt voor directe nummerinvoer en cursorbesturing.

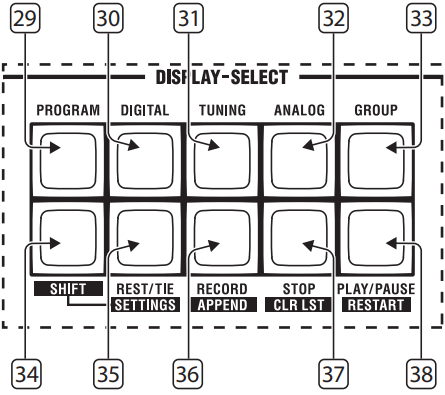

Display-/menuselectie en sequencerbediening

Programma – roept het programmmenu op het scherm op. Dit is het standaardmenu bij het opstarten. Door twee keer op de knop te drukken, wordt het gebruikersmenu opgeroepen. Zie Programma- en Gebruikersmenu's hieronder voor alle details.

Digitaal – roept de digitale parameters op het scherm op voor bewerking. Zie het Digitale menu hieronder voor alle details.

Tuning – roept de tuningparameters op het scherm op voor bewerking. Zie het Tuning-menu hieronder voor alle details.

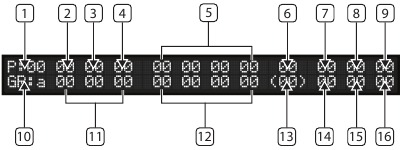

Analoog – roept de analoge parameters op het scherm op voor bewerking. Zie het Analoge menu hieronder voor alle details.

Groep – elk programma heeft twee geluiden die eraan zijn gekoppeld, in de groepen A en B.
De groeps-LED's geven aan welk geluid kan worden bewerkt bij gebruik van de DIGITAL/TUNING/ANALOG-menu's. Als beide LED's branden, hebben parameterwijzigingen effect op beide groepsgeluiden. In de KEYB POLY 8x1-modus geeft de brandende LED aan welk geluid wordt gebruikt. (als beide LED's branden, wordt het groep B-geluid gebruikt).

SEQUENCER-KNOPPEN

Shift – wordt gebruikt om toegang te krijgen tot de verschoven functies op de knoppen 35 - 38.

Rest/Tie – door op deze knop te drukken terwijl u een noot of akkoord vasthoudt, wordt de noot/noten over meer dan één stap van de sequentie uitgerekt (verbonden). Door erop te drukken zonder noten vast te houden, wordt een rust op dat punt in de sequentie ingevoegd.

Opnemen – zet de sequencer in de Opname-modus.

Stop – wanneer een sequentie actief is, stopt de sequentie door op de stopknop te drukken en wordt deze teruggezet naar de eerste positie.

Afspelen/Pauzeren – als een sequentie niet actief is, start deze door op deze knop te drukken. Een volgende keer drukken pauzeert de sequentie, maar in tegenstelling tot het gebruik van de Stop-knop wordt niet teruggezet naar de eerste positie. Door een derde keer op de knop te drukken, wordt de sequentie opnieuw gestart vanaf het punt waarop deze was gepauzeerd.

Het gebruik van de Shift-knop met de vier sequencer-knoppen voegt extra functies toe:

Shift & 35 – Instellingen – opent het menu met sequencer-instellingen. Zie het Sequencermenu hieronder voor alle details.

Shift & 36 – Toevoegen – nadat u de </>-knoppen hebt gebruikt om naar een specifieke stap in de sequentie te gaan, kunt u door op Shift en 36 te drukken extra noten toevoegen aan de noten die al op de geselecteerde stap zijn opgenomen, tot het maximum dat is toegestaan door de toetsenbordinstellingen; of om de reeds geprogrammeerde noot/noten te vervangen, afhankelijk van de OVP-instellingen in het Sequencer-menu.

Shift & 37 – Clr Lst – Met Clear Last kunnen stappen uit de sequentie worden gewist, beginnend met de laatst opgenomen stap. Door Clear Last ingedrukt te houden, wordt de hele sequentie gewist.

Shift & 38 – Opnieuw starten – wanneer een sequentie actief is, wordt deze opnieuw gestart vanaf de eerste stap door op Shift en 38 te drukken.

Prestatiebediening

Pitch Wheel – de functie van het Pitch Wheel wordt geconfigureerd via de BD-optie in het Digital-menu. Het kan werken als een traditionele pitchbendcontroller voor één of beide oscillatoren of worden toegewezen om andere parameters te regelen, zoals filter cutoff of wavetable-positie. Het wiel keert automatisch terug naar de middenpositie wanneer het wordt losgelaten.

Modulatie van de hoofd- en suboscillator

De pitch van zowel de hoofd- als de suboscillator kan worden gemoduleerd door de volgende bronnen:

• Pitch bend (Optie BD in Digital menu)
• LFO (Optie MO en SO in Tuning menu, via het MOD-wiel)
• Expressiepedaal (Optie EXP-PED:5 in USER menu, via de LFO als MO/SO is geactiveerd)
• Envelope 3 (Optie EO en ES in Tuning menu)

Opmerking: Bend Interval (BI) in het Digital-menu bepaalt de hoeveelheid Pitch Wheel-modulatie. EO2 - 9 in het TUNING-menu activeert polyfonisch portamento.

Modulation Wheel – kan worden gebruikt voor verschillende soorten modulatie, afhankelijk van de gebruikersinstellingen. Houd er rekening mee dat de wielpositie in elke preset wordt opgeslagen, apart voor de geluidsparameters van groep A en B.

Octave Up/Down – transponeert het toetsenbord met één octaaf omhoog of met één of twee octaven omlaag, zoals aangegeven door de bijbehorende LED's.

Menu's

Programmamenu

Dit is het standaardmenu dat op het display verschijnt wanneer je het apparaat inschakelt. Het geeft de status van de Wave aan.

Let op: wanneer er twee tekens vereist zijn voor een gegevensinvoer, moet er een nul voor enkelvoudige getallen worden toegevoegd (bijv. 01 voor 1). Parameters worden genavigeerd met behulp van de linker- en rechtercursortoetsen op het numerieke toetsenblok ; of door de data-encoder te gebruiken .

Van links naar rechts / bovenste rij:

PROG – geeft het huidige programmanummer aan van 0 tot 99.

BANK – geeft de gebruikte programmabank aan, 0 of 1.

WAVE/TRAN – geeft de wavetable of transient aan die is gekoppeld aan het huidige programma, van 0 tot 127. Posities 0 tot 30 zijn de vooraf ingestelde wavetables, positie 31 is een vooraf ingestelde transient wave, posities 32 tot 63 zijn door de gebruiker gedefinieerde transients en posities 64 tot 127 zijn door de gebruiker gedefinieerde wavetables.

MIDI – geeft het MIDI-zend- en ontvangstkanaal aan waarop je Wave is ingesteld.

0 – geeft aan dat MIDI is uitgeschakeld; er worden geen berichten verzonden of ontvangen.

1-16 – geeft aan dat de Wave zal zenden en ontvangen op het opgegeven kanaal (MIDI-modus 3).

DTF – geeft de status van de gegevensoverdracht als volgt aan:

0. Programma (standaard)

1. A – A, B – B: de programmagegevens voor het groep A-geluid worden in de groep A-bewerkingsbuffer geladen en die van groep B in de groep B-bewerkingsbuffer. Wavetable, split en keyboard mode worden niet beïnvloed.
2. A – A: de programmagegevens voor het groep A-geluid worden in de groep A-bewerkingsbuffer geladen. Groep B, wavetable, split en keyboard mode worden niet beïnvloed.
3. B – B: de programmagegevens voor het groep B-geluid worden in de groep B-bewerkingsbuffer geladen. Groep A, wavetable, split en keyboard mode worden niet beïnvloed.
4. A – B: de programmagegevens voor het groep A-geluid worden in de groep B-bewerkingsbuffer geladen. Groep A, wavetable, split en keyboard mode worden niet beïnvloed.
5. B – A: de programmagegevens voor het groep B-geluid worden in de groep A-bewerkingsbuffer geladen. Groep B, wavetable, split en keyboard mode worden niet beïnvloed.
6. A – A & B: de programmagegevens voor het groep A-geluid worden in beide bewerkingsbuffers geladen. Wavetable, split en keyboard mode worden niet beïnvloed.
7. B – A & B: de programmagegevens voor het groep B-geluid worden in beide bewerkingsbuffers geladen. Wavetable, split en keyboard mode worden niet beïnvloed.
8. INIT: deze optie reset de Wave naar de fabrieksinstellingen. Je wordt gevraagd om 1 te typen om de reset te bevestigen of 0 om te annuleren.
9. Opslaan

Om het menu Gegevensoverdracht te gebruiken om je bewerkte programma's op te slaan, volg je de volgende stappen:

1. Maak de gewenste bewerkingen.
2. Verplaats de cursor in het programmamenu naar DTF. Het nummer naast de DTF-indicator moet 0 zijn, wat de standaardinstelling is.
3. Druk op 9.
4. Selecteer de gewenste programmabank (0 of 1).
5. Verplaats de cursor naar de PG-positie (programma) en selecteer het programmanummer waarnaar je wilt schrijven, zelfs als je naar hetzelfde programmageheugen schrijft. Je wordt gevraagd om de schrijfbewerking te bevestigen door 1 te typen voor ja of 0 voor nee. Dit voltooit de bewerking en DTF keert terug naar 0.

Van links naar rechts / onderste rij:

SPLT – maakt het programmeren van het keyboard split point mogelijk voor gebruik met keyboard modi 4 – 8 zoals hieronder besproken. Het laagste octaaf van het keyboard, in -2 octaaf modus, wordt weergegeven door 0 – 12; -1 octaaf modus 13-24; 0 octaaf modus 25-36 enz.
De noot die is geselecteerd als split point is de laagste noot van het bovenste keyboard.

KEYB – geeft aan welke keyboard modus in gebruik is:

0. Poly (standaard) – acht-note polyfonie met één oscillatorstem en één sub-oscillatorstem voor elke noot, het geluid kan worden geschakeld tussen groep A en groep B met behulp van knop 34.

1. Quad – vier-note polyfonie met twee oscillatorstemmen en twee sub-oscillatorstemmen voor elke noot, vier stemmen elk van groep A (oneven nummers) en B (even nummers).
2. Duo – duofonische werking met vier oscillatorstemmen en vier sub-oscillatorstemmen voor elke noot, vier stemmen elk van groep A (oneven nummers) en B (even nummers).
3. Mono (Unison) – monofonische werking met alle acht oscillatorstemmen en acht sub-oscillatorstemmen voor elke noot, vier stemmen elk van groep A (oneven nummers) en B (even nummers).
4. A - Quad, B - Quad – split mode met vier-note polyfonie voor elk geluid in groep A en groep B, met groep A-geluiden op het bovenste keyboard en groep B op het onderste.
5. A – Mono, B – Quad – split mode waarbij het groep A-geluid monofonisch is met vier oscillatorstemmen en vier sub-oscillatorstemmen en het groep B-geluid vier-note polyfonisch is met één oscillatorstem en één sub-oscillatorstem per gespeelde noot, met groep A-geluiden op het bovenste keyboard en groep B op het onderste.
6. A – Mono, B – Poly – split mode waarbij het groep A-geluid monofonisch is met twee oscillator- en twee sub-oscillatorstemmen en het groep B-geluid zes-note polyfonisch is met één oscillatorstem en één sub-oscillatorstem per gespeelde noot, met groep A-geluiden op het bovenste keyboard en groep B op het onderste.
7. A – Poly, B – Mono – split mode waarbij het groep A-geluid zes-note polyfonisch is met één oscillatorstem en één sub-oscillatorstem per gespeelde noot en groep B monofonisch is met twee oscillator- en twee sub-oscillatorstemmen, met groep A-geluiden op het bovenste keyboard en groep B op het onderste.
8. A – Mono, B – Mono – split mode waarbij groep A en groep B monofonisch zijn, met elk vier oscillatorstemmen en vier sub-oscillatorstemmen, met groep A-geluiden op het bovenste keyboard en groep B op het onderste.
9. A – Poly, B – Mono CV IN – Groep A-geluid is 7-note polyfonisch, monofonisch groep B-geluid wordt bestuurd door CV/GATE-ingangen op het achterpaneel

TUNE – geeft de master tuning van de Wave aan. Normaal gesproken staat deze ingesteld op

A = 440 (Hz), maar kan worden aangepast in het bereik van 400 Hz tot 499 Hz

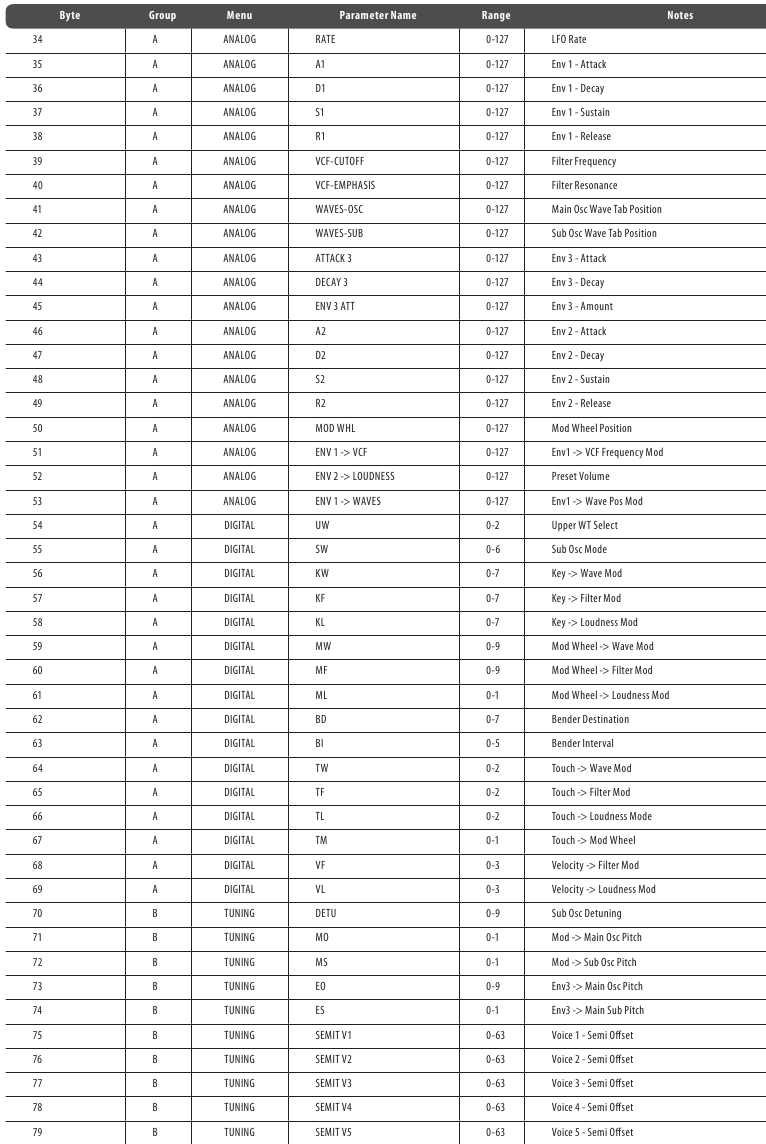

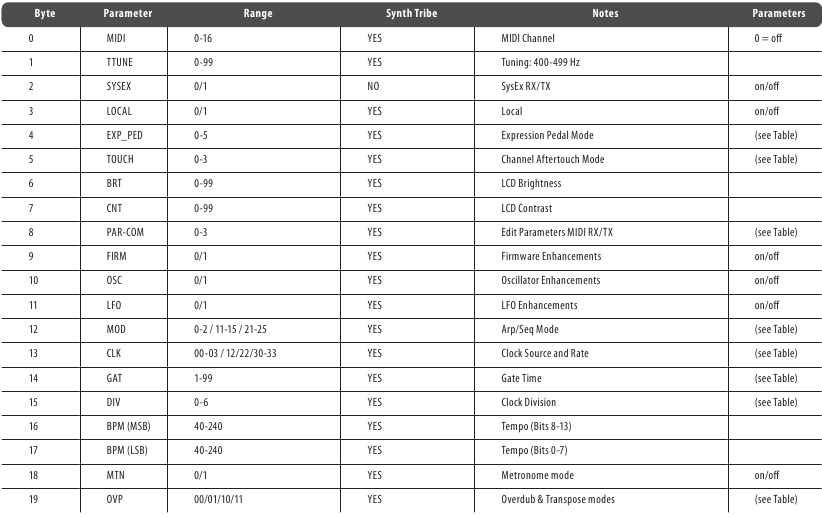

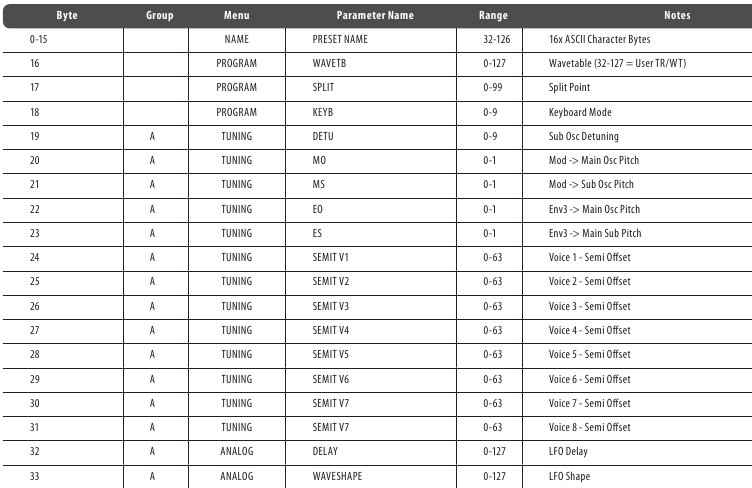

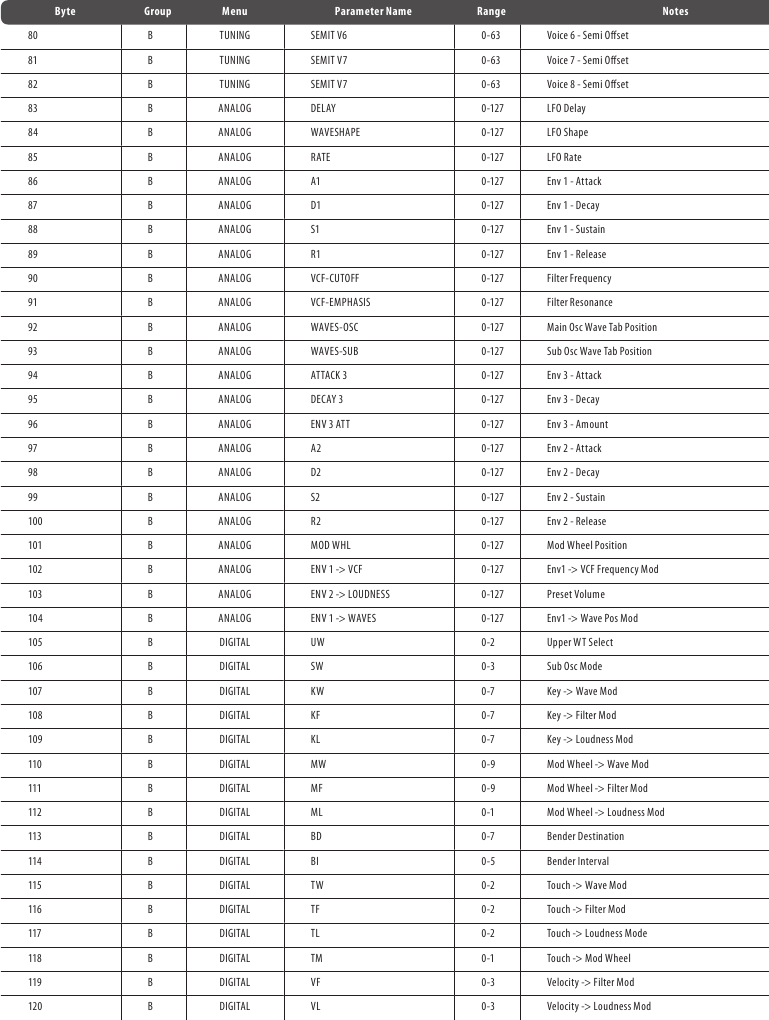

SYSEX – Wordt gebruikt voor het handmatig dumpen van programmagegevens. 0 – standaard (geen actie).

1. verzendt de huidige bewerkingsbuffergegevens.
2. verzendt de huidige programmagegevens.
3. verzendt de huidige bank.
4. verzendt de bewerkingsbuffer van de sequencer.
5. verzendt de sequencergegevens van het huidige programma.
6. verzendt de sequencergegevens van de huidige bank.

LOC – selecteert of lokale bediening vanaf het interne keyboard actief is, of dat de Wave alleen reageert op inkomende MIDI-berichten:

0 = Uit (keyboard en bedieningselementen verzenden MIDI, Sound Engine wordt alleen bestuurd via MIDI IN)

1 = Ingeschakeld (keyboard en MIDI IN bedienen Sound Engine)

Gebruikersmenu

Het gebruikersmenu wordt geselecteerd door tweemaal op de programmaknop te drukken. Het toont globale parameters en maakt het mogelijk om ze te bewerken. Parameters worden genavigeerd met behulp van de linker- en rechtercursortoetsen op het numerieke toetsenblok .

Van links naar rechts / bovenste rij:

PROG – toont het huidige programmanummer, dat in dit menu kan worden gewijzigd.

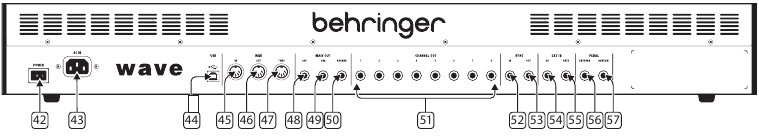

EXP-PEDAL – als een voetpedaal is aangesloten op aansluiting 56 (Expression Pedal) op het achterpaneel, kun je met deze optie selecteren welke actie het pedaal zal hebben:

0 = Uit (het pedaal heeft geen effect).

1 = Luidheid (werkt met de ENV 2 Luidheid-regeling).

2 = Filterfrequentie (werkt met de VCF Cutoff-regeling).

3 = Filter Emphasis (werkt met de VCF Emphasis-regeling).

4 = Wave (werkt met de Waves Osc-regeling).

5 = Modulatiewiel (dupliceert het modulatiewiel).

Let op dat het gebruik van een expression-pedaal de regeling die het dupliceert niet uitschakelt, de twee werken samen totdat de maximale waarde is bereikt. Dus, als bijvoorbeeld de ENV 2 Luidheid-regeling op zijn maximale waarde staat en optie 1 is geselecteerd, heeft het pedaal geen effect.

TOUCH – selecteert hoe Channel Aftertouch wordt verzonden en ontvangen door de Wave:

0 = Uit (er wordt geen aftertouch verzonden of ontvangen via MIDI)

1 = Aftertouch is ingeschakeld en wordt verzonden via MIDI

2 = Aftertouch is ingeschakeld en wordt alleen ontvangen via MIDI, niet van het interne keyboard.

3 = Aftertouch is ingeschakeld en wordt zowel verzonden als ontvangen via MIDI

BRT – maakt het mogelijk om de helderheid van het LCD-scherm aan te passen tussen minimum (00) en maximum (99).

CNT – maakt het mogelijk om het contrast van het LCD-scherm aan te passen tussen minimum (00) en maximum (99).

Van links naar rechts / onderste rij

V – geeft de huidige Firmware-versie aan. Firmware-updates zijn beschikbaar via de SynthTribe-app; en het is raadzaam om de app regelmatig uit te voeren om te controleren of er updates beschikbaar zijn.

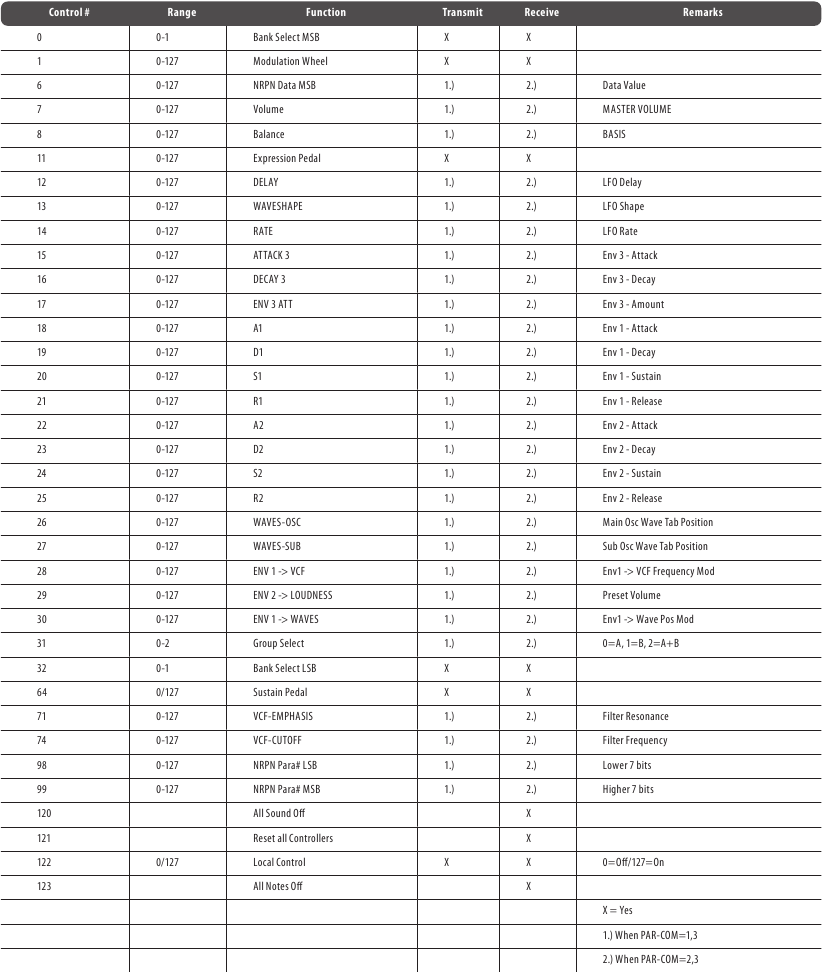

PAR-COM – de PAR-COM-instelling bepaalt of de Wave MIDI CC-berichten ontvangt en verzendt die de geluidsparameters aanpassen.

0 = Er worden geen geluidsparameterwijzigingen verzonden of ontvangen

1 = Geluidsparameterwijzigingen worden alleen verzonden.

2 = Geluidsparameterwijzigingen worden alleen ontvangen.

3 = Geluidsparameterwijzigingen worden zowel verzonden als ontvangen

Een goed voorbeeld van hoe je PAR-COM kunt gebruiken, is het opnemen van MIDI CC-gegevens in een DAW: schakel de Wave naar Local Off en maak verbinding met de DAW via USB. Gebruik het keyboard van de Wave om het geselecteerde geluid te spelen en de bedieningselementen om het aan te passen. Alle MIDI-gegevens worden in de DAW opgenomen en de DAW bestuurt de Wave in realtime. De opname kan vervolgens indien nodig worden bewerkt totdat je er tevreden mee bent; en naar wens worden afgespeeld.

FIRM – geeft de firmware-emulatie-instelling aan:

0 = Originele firmware: deze instelling reproduceert het origineel nauwkeurig.

1 = Verbeterd: deze instelling introduceert enkele verbeteringen:

• Schakelt LFO-vertraging volledig uit wanneer DELAY=0
• Verhoogt het LFO->Luidheid modulatiebereik
• Laat ADSR envelope 2-vorm intact wanneer ML=1 en voegt Mod Wheel-bediening toe (zie Digitale Menu hieronder).
• Vermindert het Wave sweep-bereik voor MW=1/2 (zie Digitale Menu hieronder)

OSC – geeft de oscillator kwaliteitsinstelling aan:

0 = Originele firmware

1 = Verbeterd (minder aliasing en verbeterde wave sweeping)

LFO – geeft de LFO-precisie-instelling aan:

0 = Originele firmware (LFO is vrij wiebelig, vooral bij hoge snelheden)

1 = Modern (Verbeterde timing en precisie)

Digitaal menu

Het digitale menu, geselecteerd met de Digital button (), toont de digitale parameters van het geselecteerde programma en maakt het mogelijk deze te bewerken. Parameters worden genavigeerd met de linker- en rechtercursortoetsen op het numerieke toetsenblok .

De afkortingen van twee tekens verwijzen naar de bron (eerste teken) en de bestemming (tweede teken) van elke instelling, met uitzondering van de eerste twee opties, die verwijzen naar de Upper wavetable en de Sub-oscillator.
De bronnen zijn:

K – keyboard, of binnenkomende MIDI-noten.

M – modulatie van de LFO.

B – pitchbend van het interne bendwiel, of van een externe MIDI-bron.

T – aftertouch van het keyboard of van een externe MIDI-bron.

V – velocity van het keyboard of van een externe MIDI-bron.

Deze worden op verschillende manieren toegepast op de volgende bestemmingen:

W – Wavetable positie.

F – het spanningsgestuurde filter.

L - de VCA (luidheid).

M – modulatie-intensiteit van de LFO.

Met uitzondering van de pitchbend-opties, waarbij D de pitchbend-bestemming vertegenwoordigt en I het interval of bereik.

Van links naar rechts / bovenste rij:

PROG – toont het huidige programmanummer, dat in dit menu kan worden gewijzigd

UW – schakelt van normale wavetable naar Upper Wavetable. De instellingen zijn:

0– De geselecteerde Wavetable wordt gebruikt. WT-posities 60 - 63 en table wrapping zijn ingeschakeld

1– De bovenste Wavetable wordt gebruikt, die de meest interessante waves van alle 30 wavetables bevat

2– De geselecteerde Wavetable wordt gebruikt. Wavetable locaties 60 - 63 en wavetable wrapping zijn uitgeschakeld. (Erg handig voor Wavetable sweeping)

SW – geeft de status van de sub-oscillator golfvorm aan. Er zijn zeven instellingen:

0– golfvorm is hetzelfde als de hoofdoscillator, plus eventuele wijzigingen die zijn aangebracht met de Waves Sub control .

1– de sub-oscillator golfvorm wordt alleen ingesteld door de Waves Sub control .

2– vervangt envelope generator 1 door envelope generator 3 om door de waves in de wavetable te sweepen, zoals ingesteld door Env 1 – waves control .

3– schakelt de sub-oscillator uit.

4– De sub-oscillator output is gedempt en wordt gebruikt om de hoofdoscillator hard te synchroniseren. De frequentie van de hoofdoscillator kan worden aangepast met de Waves Sub control

5– De sub-oscillator golfvorm wordt alleen ingesteld door de Waves Sub control . De output wordt gebruikt voor ringmodulatie met de hoofdoscillator

6– De Sub-oscillator verandert in een ruisgenerator. Het ruisniveau kan worden aangepast met de Waves Sub control

KW – het keyboard regelt de golfvorm voor elke gespeelde noot. Er zijn acht instellingen:

0 – het keyboard effect is uitgeschakeld. Alle noten hebben de geselecteerde golfvorm.

1-3 – naarmate hogere noten worden gespeeld, verschuift de golfvorm naar een hogere golfvorm in de wavetable.

4 – elke noot heeft zijn eigen golfvorm. De laagste C op het keyboard heeft de golfvorm geselecteerd door de Waves Osc control ; elke volgende toets neemt de golfvorm hieronder in de tabel. Als de eerste golfvorm is bereikt, neemt de volgende noot de hoogste golfvorm (63).

5-7 – sterkere versies van 4, waarbij golfvormen worden overgeslagen.

KF – de frequentie van het filter wordt gevolgd door het keyboard. Er zijn acht instellingen:

0 – Geen keyboard tracking

1-2 – keyboard tracking is minder dan 100%

3 – keyboard tracking is ongeveer 100% (dubbele VCF-frequentie voor elk octaaf)

4-6 – keyboard tracking ligt tussen 100% en 200%

7 – keyboard tracking is ongeveer 200%

KL – de luidheid van de spanningsgestuurde versterker wordt gevolgd door het keyboard. Er zijn acht instellingen:

0-3 – hogere toetsen klinken luider dan lagere toetsen (afhankelijk van de instellingen op envelope generator 2).

4 – alle toetsen hebben dezelfde luidheid.

5-7 – lagere toetsen klinken luider dan hogere toetsen (afhankelijk van de instellingen op envelope generator 2).

MW – regelt de modulatie van de wavetable positie door het modulatiewiel en de LFO.

0– uit.

1– LFO-sweeping van de golfvorm wordt geregeld door Mod Wheel.

2– golfvorm wordt direct gesweept door Mod Wheel.

3-9 – golfvorm wordt gesweept door de LFO met tussen 10% en 100%.

MF – regelt de filterfrequentie en resonantiemodulatie door het modulatiewiel en de LFO.

0– uit.

1– LFO-sweeping van de filterfrequentie wordt geregeld door het modulatiewiel

2– filterfrequentie kan direct worden geregeld door het modulatiewiel

3– filter emphasis kan direct worden geregeld door het modulatiewiel

4-9 – filterfrequentie wordt constant gemoduleerd door de golfvorm LFO met tussen 10% en 100%.

ML – regelt of de luidheid van de VCA kan worden geregeld door de modulatie LFO. 0 is uit, 1 is aan. Voor emulatie van het origineel stelt dit een constante lage amplitude modulatie in door de LFO. Wanneer echter verbeterde FIRMWARE in het USER menu is ingeschakeld, regelt dit de LFO-luidheid modulatie van de VCA door het Mod Wheel

Van links naar rechts / onderste rij:

GROUP – geeft aan of het scherm instellingen voor Groep A of Groep

B toont. Geschakeld met de Group button

BD – regelt wat het pitchbendwiel beïnvloedt. Er zijn acht instellingen:

0– pitchbendwiel is uit.

1– pitchbend (oscillator en sub-oscillator).

2– filterfrequentie cutoff.

3– golfvorm sweep.

4– pitchbend (alleen sub-oscillator).

5– pitchbend (oscillator en sub-oscillator) plus filterfrequentie cutoff.

6– pitchbend (oscillator en sub-oscillator) plus golfvorm sweep.

7– filterfrequentie cutoff en golfvorm sweep.

BI – regelt het bereik van het pitchbendwiel. Er zijn zes instellingen:

0 – twee halve tonen.

1– grote terts (vier halve tonen).

2– kwint (zeven halve tonen).

3– één octaaf (twaalf halve tonen).

4– twee octaven (24 halve tonen).

5– één octaaf (12 halve tonen) in halve toon stappen.

TW - regelt aftertouch voor golfvorm sweeping en LFO-modulatie:

0– uit

1– aftertouch regelt golfvorm sweeping

2– aftertouch regelt LFO-golfvorm modulatie

TF - regelt aftertouch voor filterfrequentie sweeping en LFO-modulatie:

0– uit

1– aftertouch regelt filterfrequentie sweeping

2– aftertouch regelt LFO-filterfrequentie modulatie

TL - regelt aftertouch voor luidheid en luidheid modulatie:

0 – uit

1 – aftertouch regelt luidheid

2 – aftertouch regelt LFO-luidheid modulatie

TM – maakt aftertouch-regeling van het modulatiewiel mogelijk:

0 – uit

1 – aan.

VF - stelt de gevoeligheid in voor velocity-regeling van filterfrequentie cutoff:

0– uit

1– lage gevoeligheid.

2– gemiddelde gevoeligheid.

3 – hoge gevoeligheid.

VL – stelt de gevoeligheid in van velocity-regeling van luidheid (VCA-niveau):

0– uit

1– lage gevoeligheid.

2– gemiddelde gevoeligheid.

3– hoge gevoeligheid

Tuning menu

Het Tuning Menu maakt het mogelijk om individuele stemmen te ontstemmen, wat kan worden gebruikt om interessante effecten te creëren, vooral in monofone of duofone modi. Parameters worden genavigeerd met de linker- en rechtercursortoetsen op het numerieke toetsenblok .

Van links naar rechts / bovenste rij:

PROG – toont het huidige programmanummer, dat in dit menu kan worden gewijzigd

DETU – geeft de ontstemming aan tussen de sub-oscillator en de hoofdoscillator. Er zijn tien instellingen:

0– geen ontstemming.

1– lichte ontstemming.

2– verhoogde ontstemming.

3– duidelijke ontstemming.

4– sterke ontstemming.

5– ontstemd met vijf halve tonen omhoog.

6– ontstemd met één octaaf omhoog.

7– ontstemd met twee octaven omhoog.

8– ontstemd met één octaaf omlaag.

9– ontstemd met twee octaven omlaag.

MO – schakelt de pitchmodulatie van de hoofdoscillator in. 0 is uit, 1 is aan.

MS – schakelt de pitchmodulatie van de sub-oscillator in. 0 is uit, 1 is aan.

EO – schakelt de pitchmodulatie van de hoofdoscillator in door envelope generator 3:

0– uit.

1– aan

2-9 – activeer een portamento-effect met toenemende glide-tijd

ES – schakelt de pitchmodulatie van de sub-oscillator in door envelope generator 3. 0 is uit, 1 is aan.

BI – stelt het bereik van het bendwiel in. Er zijn zes instellingen:

0 – twee halve tonen.

1– grote terts (vier halve tonen).

2– kwint (zeven halve tonen).

3– octaaf (12 halve tonen).

4– twee octaven (24 halve tonen).

5– één octaaf (12 halve tonen) in halve toon stappen.

Van links naar rechts / onderste rij:

GROUP – geeft aan of het scherm instellingen voor Groep A of Groep B toont.

Geschakeld met de Group button

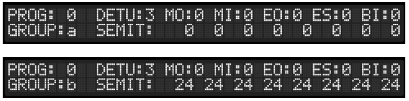

SEMIT – elk van de acht stemmen kan naar boven worden ontstemd, waarbij de ontstemming op het scherm wordt aangegeven. Waarden kunnen worden ingevoerd voor elke stem met behulp van het numerieke toetsenblok of met behulp van het keyboard. 0 geeft aan dat er geen ontstemming is en wordt op het keyboard weergegeven door de onderste C-toets. De grootst mogelijke ontstemming is 63 halve tonen bij handmatige invoer, of 48 bij invoer vanaf het keyboard met behulp van de bovenste C-toets. De octaafknoppen hebben in dit geval geen effect.

De cursor gaat automatisch naar de volgende stem wanneer een toets wordt ingedrukt, maar het is mogelijk om vooruit of achteruit te navigeren met behulp van de cursortoetsen op het numerieke toetsenblok , wat nodig is bij het handmatig invoeren van waarden.

Opgemerkt moet ook worden dat overmatige SEMIT-ontstemming hogere noten buiten het bereik van de Wave kan brengen; en dat sommige noten daarom niet klinken wanneer ze worden gespeeld, dus voorzichtigheid is geboden bij het gebruik van deze functie.

Een goed gebruik van SEMIT-ontstemming, dat in veel van de Wave-presets te vinden is, is om het groep B-geluid in een ander octaaf te plaatsen dan dat van groep A bij layering, bijvoorbeeld met behulp van keyboard mode 1. Groep A blijft normaal, groep B is twee octaven hoger gestemd.

Een ander voorbeeld zou zijn om de ontstemming van groep A-stemmen tegen groep B-stemmen toe te staan bij het gebruik van split keyboard modes, zoals in het volgende voorbeeld:

Stel in het programmamenu de keyboard mode in op 4 (Quad A/B) en een keyboard split point naar keuze. Dit betekent dat de oneven genummerde stemmen worden toegewezen aan het groep A-geluid en de even genummerde aan groep B. Stel in het Tuning menu de SEMIT-waarde van elke oneven genummerde stem in op 24, zoals hieronder weergegeven:

De bovenste keyboard (groep A) noten klinken twee octaven hoger dan die van het onderste keyboard (groep B); en de sub-oscillator is merkbaar ontstemd van de hoofdoscillator in beide groepen.

Analoog menu

Het analoge menu geeft de opgeslagen posities van de analoge bedieningselementen op het bovenpaneel weer. Het wijzigen van de positie van een van de bedieningselementen vervangt de opgeslagen waarde door de werkelijke positie van het bedieningselement, maar dit wordt niet naar het geheugen geschreven tenzij de procedure voor het schrijven van Data Transfer wordt gevolgd. Waarden kunnen ook worden gewijzigd met behulp van het numerieke toetsenblok om naar het gewenste bedieningselement te gaan en een getal tussen 00 en 63 in te voeren met behulp van het toetsenblok of het data-bedieningselement.

De getallen vertegenwoordigen de volgende instellingen en bedieningselementen:

Programmanummer

LFO-vertraging

LFO-golfvorm

LFO-snelheid

Envelope Generator 1 Attack/Decay/Sustain/Release

Filter Cutoff

Filter Emphasis

Waves Osc

Waves Sub

Groep A of B

Envelope Generator 3 Attack/Decay/Attenuation

Envelope Generator 2 Attack/Decay/Sustain/Release

Modulatiewiel

Modifier Envelope 1 naar VCF

Modifier Envelope 2 naar Luidheid

Modifier Envelope 1 naar Waves

Sequencer Menu

Het Sequencer Menu is toegankelijk door de Shift-knop ingedrukt te houden en op de Settings-knop te drukken , of door op een van de sequencerbedieningen te drukken – .

Van links naar rechts / bovenste rij:

PR – geeft het huidige programma aan, dat binnen het menu kan worden gewijzigd

MOD – geeft aan in welke modus de sequencer/arpeggiator zich bevindt. Het eerste cijfer laat zien of de sequencer of arpeggiator actief is:

0– de sequencer is actief (tweede cijfer kan niet worden gewijzigd). Zie de sectie De Sequencer Gebruiken hieronder.

1– arpeggiator 1 is actief.

2– arpeggiator 2 is actief.

Het tweede cijfer laat zien welke arpeggiatormodus is geselecteerd wanneer de arpeggiator actief is:

1– omhoog.

2– omlaag.

3– omhoog en omlaag.

4– willekeurig.

5– bewegend (de grondtoon van de arpeggio beweegt door de vastgehouden noten).

Met het eenvoudige voorbeeld van een C majeur akkoord (C / E / G) zouden de verschillende arpeggiatormodi resulteren in:

11: C, E, G, C, E, G enz.

12: G, E, C, G, E, C enz. 13: C, E, G, G, E, C enz.

14: E, G, E, C, G, C of iets dergelijks.

15: C, E, G, E, C, G, G, C, E enz.

21 – 25: als 11 – 15 maar met het octaaf hierboven toegevoegd.

Wanneer de arpeggiator in gebruik is, zal een voetschakelaar die is aangesloten op de Sustain Pedal-aansluiting op het achterpaneel de arpeggio vasthouden zonder dat er handmatig toetsen op het keyboard hoeven te worden ingedrukt. Met een vergrendelingsschakelaar kan de voet ook worden verwijderd.

Let op: wanneer de arpeggio op deze manier wordt vastgehouden, kunnen de samenstellende noten niet worden gewijzigd of toegevoegd. Bij gebruik met de arpeggiator heeft het pedaal geen invloed op de sustainfunctie van ENV 2, zoals normaal wel het geval zou zijn.

CLK – geeft de klokbron en snelheid aan, waar van toepassing. Het eerste cijfer toont de bron:

0– intern.

1– DIN MIDI.

2– USB MIDI.

3– Analoge trigger (via de Sync In-aansluiting op het achterpaneel).

Het tweede cijfer toont de kloksnelheid voor de interne klok en externe analoge trigger. De snelheid is vastgesteld op 24 pulsen per kwartnoot voor de MIDI-klokken, en wanneer een van deze is geselecteerd, kan het tweede cijfer niet worden gewijzigd:

0– 1 puls per stap

1– 2 ppqn

2– 24 ppqn

3– 48 ppqn

Dus, bijvoorbeeld, een instelling van 02 zou de interne klok gebruiken met een snelheid van 24 ppqn; terwijl 30 een externe analoge klok zou gebruiken van de Sync In-aansluiting op het achterpaneel, die 1 pps verwacht.

GAT – geeft de poortduur aan, die kan worden aangepast tussen 1 en 99. De standaardwaarde is 50.

DIV – geeft de klokdeling aan voor gesequencede of gearpeggieerde noten:

0 – 1/4 noot

1 – 1/8 noot

2 – 1/16 noot

3 – 1/32 noot

4 – 1/4 noot triool

5 – 1/8 noot triool

6 – 1/16 noot triool

BPM – wanneer de interne klok is geselecteerd, kan de bpm worden ingesteld in het bereik van 40 ppm tot 240 bpm, met een standaardinstelling van 100 bpm. Wanneer een van de externe klokbronnen is geselecteerd, wordt hun bpm berekend en aangegeven.

MTN – geeft aan of de metronoom actief (1) of inactief (0) is.

OVP – het eerste cijfer geeft aan of overdub is uitgeschakeld (0); waarbij nieuwe noten vervangen wat momenteel op de huidige stap is geprogrammeerd, of ingeschakeld (1) waarbij nieuwe noten aan de stap worden toegevoegd totdat het maximale aantal (acht per stap) is bereikt. Het tweede cijfer geeft aan of het keyboard de sequencer zal transponeren (0), wat de standaardinstelling is, of stemmen er onafhankelijk van zal afspelen (1).

SAVE – het typen van 1 tegen SAVE (Opslaan) slaat de geprogrammeerde sequence en de waarden van GATE en DIV op als onderdeel van het huidige programma.

STEP – toont de huidige stap van de sequence links van de dubbele punt, en het totale aantal stappen dat rechts is geprogrammeerd.

STATUS – geeft de huidige sequencerstatus aan: STOP, PLAY (Afspelen), RECORD (Opnemen) of APPEND (Toevoegen)

Om een sequence van het ene programmageheugen naar het andere te kopiëren, laadt u het programma waarnaar u wilt kopiëren, verplaatst u de cursor naar het PR-nummer, drukt u op Shift en typt u het nummer van het programma waaruit u wilt kopiëren. De sequence wordt naar uw huidige programma gekopieerd wanneer u de Shift-knop loslaat.

De sequencer gebruiken

De Wave slaat een polyfone reeks van maximaal 64 stappen op, met maximaal acht noten op elke stap, in elk programma. Er zijn vier bedieningselementen verbonden aan de sequencer, die ook extra functies hebben wanneer de Shift-knop wordt gebruikt. Om een reeks op te nemen, drukt u op de Record-knop .

Alle noten of akkoorden die u speelt, worden in de reeks opgenomen en de staptellers gaan één vooruit. De </>-knoppen met shift kunnen worden gebruikt om door opgenomen stappen te navigeren. In de opnamemodus kunnen nieuwe noten aan een opgenomen stap worden toegevoegd door naar de stap te navigeren en ze te spelen, tot maximaal acht noten per stap als de overdub-modus is ingeschakeld. Nadat een reeks is opgenomen, kan append worden gebruikt om noten toe te voegen of te vervangen op een geselecteerde stap, afhankelijk van de overdub-instelling; of om nieuwe stappen aan de reeks toe te voegen tot maximaal 64.

Als u klaar bent met opnemen, drukt u nogmaals op de Record-knop of drukt u op Stop .

Om de reeks af te spelen, drukt u op Play . Als u nogmaals op Play drukt, wordt de reeks gepauzeerd. Een volgende druk hervat de weergave vanaf het pauzepunt.

Om uw reeks op te slaan, verplaatst u de cursor naar Save en typt u 1 om de schrijfprocedure te voltooien.

Als er een fout wordt gemaakt tijdens het programmeren van een reeks, kan de Clr Last (Shift en Stop)-knop worden gebruikt om de laatste noot te wissen. Als u de knoppen langer dan twee seconden vasthoudt, worden alle stappen gewist.

Als u op een toets op het toetsenbord drukt terwijl een reeks wordt afgespeeld, wordt de reeks direct getransponeerd als het tweede cijfer van OVP is ingesteld op 0. Als het is ingesteld op 1, heeft het toetsenbord geen effect op de reeks, maar wordt het gebruikt om voices te spelen die de sequencer niet gebruikt. Als VL (Velocity Loudness) is geselecteerd in het digitale menu, wordt de velocity van de toets die wordt gebruikt om de reeks te transponeren toegepast op alle stappen terwijl de reeks wordt getransponeerd.

Voorbeelden van sequencergebruik

Append: nadat u een aantal noten en akkoorden hebt geprogrammeerd, wilt u mogelijk extra stappen toevoegen. Start het Append-proces door op Shift en Record te drukken (het display toont rechtsonder APPEND). Houd de Shift-knop ingedrukt en gebruik vervolgens de <>-toetsen op het numerieke toetsenblok om door de opgenomen stappen te bladeren, die klinken terwijl u navigeert. Ga naar stap 00 en alles wat u speelt, wordt toegevoegd vóór de originele eerste stap; ga naar de laatste stap en nieuwe stappen worden aan het einde van de reeks toegevoegd, tot stap 64 is bereikt. Ga naar een stap ergens tussen het begin en het einde en nieuwe stappen worden toegevoegd na de stap waarnaar u navigeert.

Overdub: de overdub-faciliteit kan worden gebruikt om extra noten toe te voegen aan stappen die al zijn opgenomen. Zorg er eerst voor dat het eerste cijfer van de OVP-optie is ingesteld op 1 (het tweede cijfer is niet nodig voor deze functie). Zet de Wave in de opnamemodus en neem vervolgens een aantal noten op. Wanneer u voldoende stappen hebt opgenomen, drukt u op Stop. Door de opnamemodus opnieuw te activeren, kunt u extra noten aan elke stap toevoegen; en om indien nodig door te gaan met het opnemen van extra stappen na de laatste stap van de eerste passage. Houd er rekening mee dat het maximale aantal noten dat op elke stap is toegestaan, acht is, dus het is niet mogelijk om een negende noot toe te voegen.

Gebruikerswaves en transiënten

Een van de belangrijkste functies van de Wave-synthesizer is de mogelijkheid om aangepaste wavetables en transiënten te importeren, gemaakt met behulp van tools van derden. Dit kan via de SynthTribe-app, die u via USB op uw pc of Mac met uw WAVE-synthesizer kunt verbinden. Zodra de verbinding tot stand is gebracht, start u de SynthTribe-app en navigeert u naar het Wavetable-tabblad om toegang te krijgen tot het importvenster.

Bestanden laden

Om een bestand te importeren, klikt of sleept u het bestand naar de bovenkant van het importvenster . De app accepteert standaard ongecomprimeerde mono-WAV-bestanden. Eenmaal geladen, worden de bestandsinformatie en golfvorm weergegeven in de golfvormviewer . U kunt door de golfvorm navigeren met behulp van de navigatieschuifregelaar .

Golfvormsamples configureren

Wavetables kunnen verschillende samplelengtes per golfvorm hebben, afhankelijk van de exportinstellingen van de applicatie van derden. Veelvoorkomende lengtes zijn 128, 256, 512, 1024, 2048 en 4096 samples. Om volledige compatibiliteit te garanderen, downsamplet de SynthTribe-app de wavetable automatisch om te voldoen aan de Wave-synthesizervereiste van 128 samples per golfvorm, met 64 waves per wavetable.

Gebruik het venster Number of Samples om het aantal samples per golfvorm aan te passen op basis van uw wavetable-bestand. Deze aanpassing zal de golfvormweergave onmiddellijk bijwerken om de gekozen sample-set weer te geven. Als het bestand meer dan 64 waves bevat, worden alleen de eerste 64 gebruikt, terwijl alle overige slots leeg blijven als er minder waves aanwezig zijn.

Voor transiënten vindt er geen downsampling plaats en wordt het volledige wavetable-geheugen gebruikt. Als gevolg hiervan is de optie Number of Samples uitgeschakeld en wordt de volledige transiënt in de viewer weergegeven.

Bestemming selecteren

U kunt een van de drie bestemmingen voor uw wave kiezen in het vervolgkeuzemenu Destination

• Gebruikerswavetables (locaties 64–127)
• Gebruikerstransiënten (locaties 32–63)
• WT / TR Listen Buffers

Waves die naar de gebruikerswavetable- of transiëntlocaties worden gestuurd, worden opgeslagen in het niet-vluchtige geheugen van de Wave. Als een van de Listen Buffers is geselecteerd, wordt de wave of transiënt van het huidige programma vervangen door drie streepjes (---) en wordt de wave niet opgeslagen. Dit is een handige manier om een voorbeeld te bekijken van hoe een gebruikerswave of transiënt klinkt zonder deze aan het geheugen toe te wijzen.

Resolutie instellen en naamgeving

Het venster Resolution geeft de optie om de golfvorm in 8- of 16-bits vorm te verzenden. Het venster Name toont de naam van het geïmporteerde bestand, met de optie om in het venster te bewerken.

De Wavetable of Transiënt verzenden

Wanneer alle parameters naar tevredenheid zijn ingesteld, gebruikt u de Send-knop om het bestand naar de door u gekozen bestemming te verzenden. Dit duurt ongeveer 8 seconden, waarbij de voortgang in de app wordt weergegeven. Zodra het bestand succesvol is ontvangen, toont het OLED-display van de Wave kort de bestandsnaam en bestemming.

Extra functies

De knoppen Flip en Maximize bieden twee extra tools voor het verfijnen van uw golfvormen:

• Flip keert de wavetable om, waarbij de volgorde van de waves wordt verwisseld (bijvoorbeeld wave 0 wordt wave 63). Dit kan handig zijn bij het programmeren van geluiden, vooral bij het doorlopen van de tabel met de ADSR 1-envelop.
• Maximize normaliseert de golfvorm en schaalt alle waarden proportioneel om ervoor te zorgen dat de hoogste piek het maximale uitvoerniveau bereikt. Dit is handig wanneer de geïmporteerde wavetable of transiënt lage audioniveaus heeft, waardoor een optimaal volume wordt gegarandeerd zonder de vorm en dynamiek van de golfvorm te beïnvloeden.

Programma's

De Wave wordt vanuit de fabriek geleverd met twee banken van 100 programma's. Bank 0 bevat onze Behringer-geluiden, Bank 1 bevat enkele klassieke Wave-programma's.

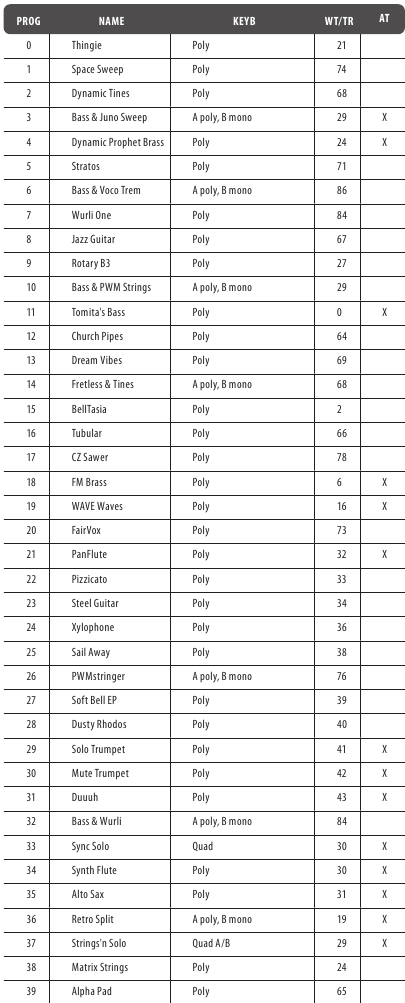

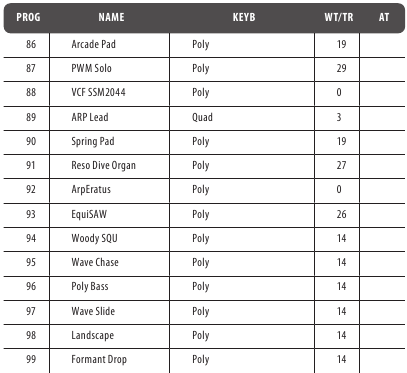

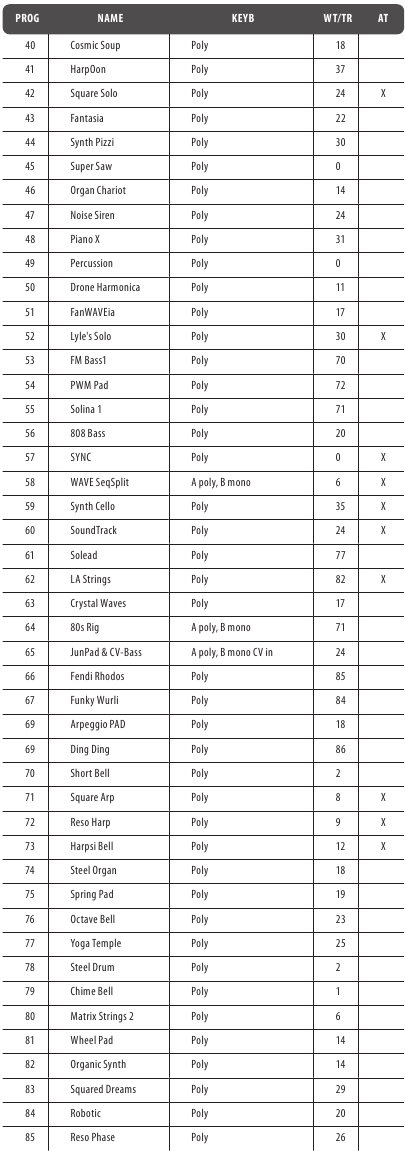

Bank 0

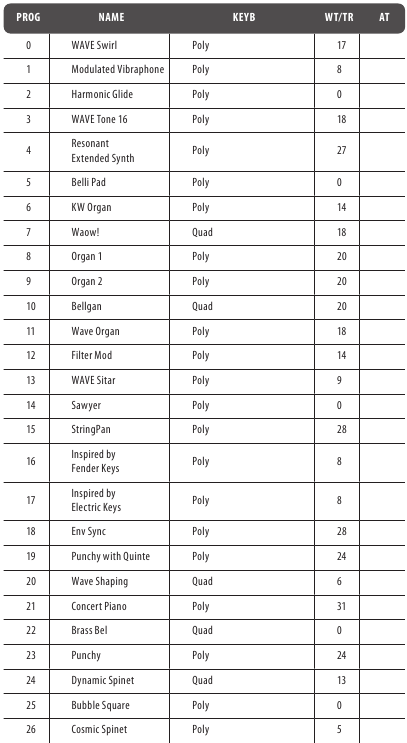

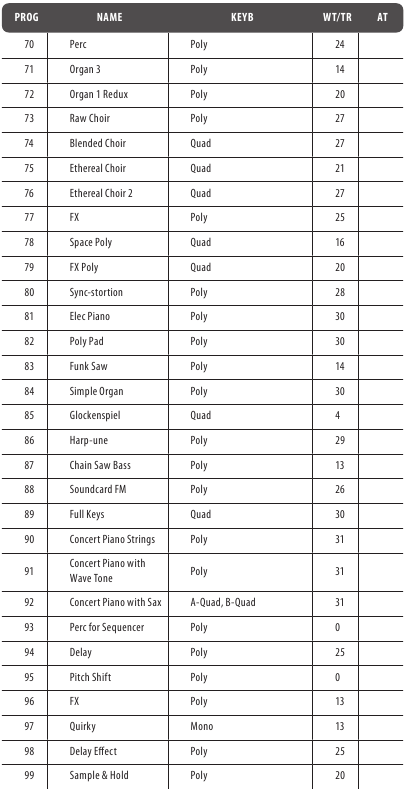

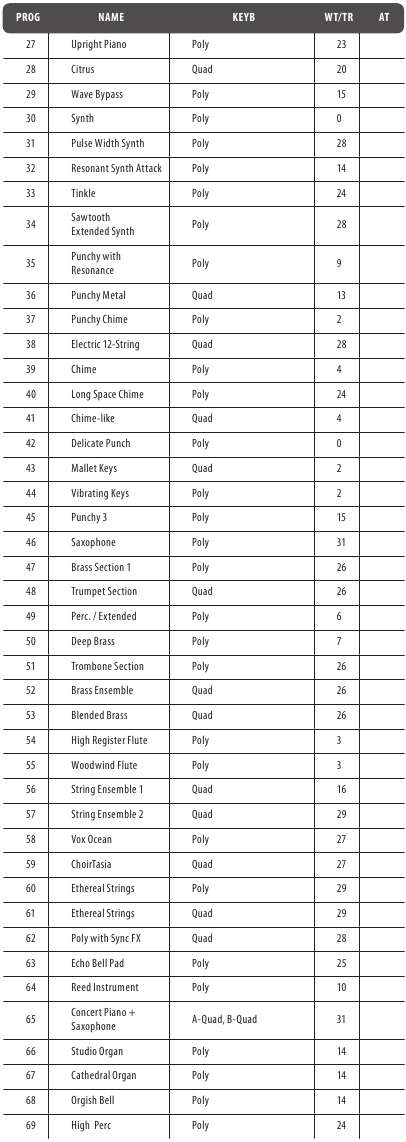

Bank 1

Achterpaneel

Aan/uit-schakelaar

IEC-stroomingang – maakt verbinding met een wisselstroombron in het bereik van 100 – 240 volt, met behulp van de meegeleverde IEC-kabel.

USB-aansluiting – maakt verbinding met uw computer voor MIDI-besturing en firmware-updates.

MIDI IN DIN – maakt besturing van de Wave mogelijk vanaf een externe MIDI-bron met behulp van een 5-pins DIN-kabel.

MIDI OUT DIN – voert MIDI-berichten van de Wave uit naar andere aangesloten apparatuur met behulp van een 5-pins DIN-kabel.

MIDI THRU DIN – geeft berichten die zijn ontvangen op de MIDI IN-aansluiting door aan externe MIDI-apparatuur met behulp van een 5-pins DIN-kabel.

Kanaal 1-uitgang – ongebalanceerde audio-uitgang met behulp van een 6,35 mm (1/4") TS-jack. Als de Basis-regelaar (1) op minimum is ingesteld, is de Wave in mono. Wanneer Basis boven het minimum staat, voert deze het linker deel van het signaal.

Kanaal 2-uitgang – voert het rechter deel van het signaal uit wanneer Basis boven het minimum staat. Verdubbelt de mono-uitgang van Kanaal 1 wanneer de Basis-regelaar op minimum is ingesteld.

Koptelefoon – stereo-koptelefoonuitgang op 6,35 mm TRS-jack.

Kanaaluitgangen – ongebalanceerde uitgangen voor afzonderlijke voices op 6,35 mm (1/4") TS-jacks. Voices voeden nog steeds de hoofdlinker- en rechteruitgangen wanneer kanaaluitgangen in gebruik zijn.

Sync In – externe synchronisatie-ingang voor de sequencer en arpeggiator, geselecteerd in het sequencer-menu. De aansluiting is TRS met de start/stop-functie op de ring en de klok op de tip.

Sync Out – voert een triggerpuls uit synchroon met de interne sequencer en arpeggiator. De aansluiting is TRS met de start/stop-functie op de ring en de klok op de tip.

CV In – maakt monofone besturing van groep B-voices mogelijk vanaf een externe 1 volt/octaaf CV-bron, wanneer in Keyboard Mode 9. CV-bereik is -5 V tot +5 V.

Gate In – maakt het mogelijk om de envelopgenerators te besturen door een externe gate, wanneer in Keyboard Mode 9.

Expressiepedaal – maakt aansluiting van een voetpedaal mogelijk, zoals de Behringer FC600, om een verscheidenheid aan parameters te besturen op basis van de geselecteerde instellingen.

Sustainpedaal – maakt het mogelijk om noten oneindig lang op het sustainniveau van envelopgenerator 2 vast te houden met behulp van een voetschakelaar.

Kalibratie

De Wave is in de fabriek volledig gekalibreerd, maar herkalibratie kan indien nodig worden uitgevoerd. Er zijn vier soorten kalibraties beschikbaar: VCA/VCF, CV Input, Mod Wheel en Pitch Wheel. Alle kalibraties kunnen worden gestart via de Synthtribe-app, terwijl VCA/VCF-kalibratie ook rechtstreeks vanaf de synth toegankelijk is via een specifieke toetsencombinatie bij het opstarten. Instructies en resultaten worden tijdens het proces weergegeven op het OLED-scherm.

VCA/VCF-kalibratie

Voor het beste resultaat laat u de Wave 45 minuten opwarmen voordat u met de kalibratie begint. Om te beginnen, schakelt u de Wave uit en weer in terwijl u de ANALOG (32) en GROUP (33)-knoppen ingedrukt houdt. Het OLED-scherm toont de kalibratievoortgang, die tot 200 seconden kan duren.

CV-ingang kalibratie

Voor deze kalibratie moet u een noot op het Wave-toetsenbord of een extern MIDI-toetsenbord spelen terwijl u de bijbehorende spanning levert aan de CV-ingang op het achterpaneel. Speel vervolgens een tweede noot met een nieuwe CV-ingang.

Mod Wheel-kalibratie

Om de Mod Wheel te kalibreren, verplaatst u deze naar de maximale positie en vervolgens terug naar de minimale positie zoals aangegeven op het OLED-scherm.

Pitch Wheel-kalibratie

Voor de Pitch Wheel-kalibratie verplaatst u het wiel naar de maximale positie en houdt u het vast totdat u wordt gevraagd om het los te laten, verplaatst u het vervolgens naar de minimale positie en houdt u het vast totdat u wordt gevraagd om het los te laten.

MIDI CC's

Naast note on/off-berichten op het geselecteerde kanaal (zie MIDI onder Program Menu hierboven) reageert en verzendt de Wave ook de volgende MIDI-berichten:

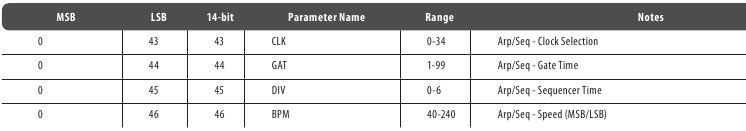

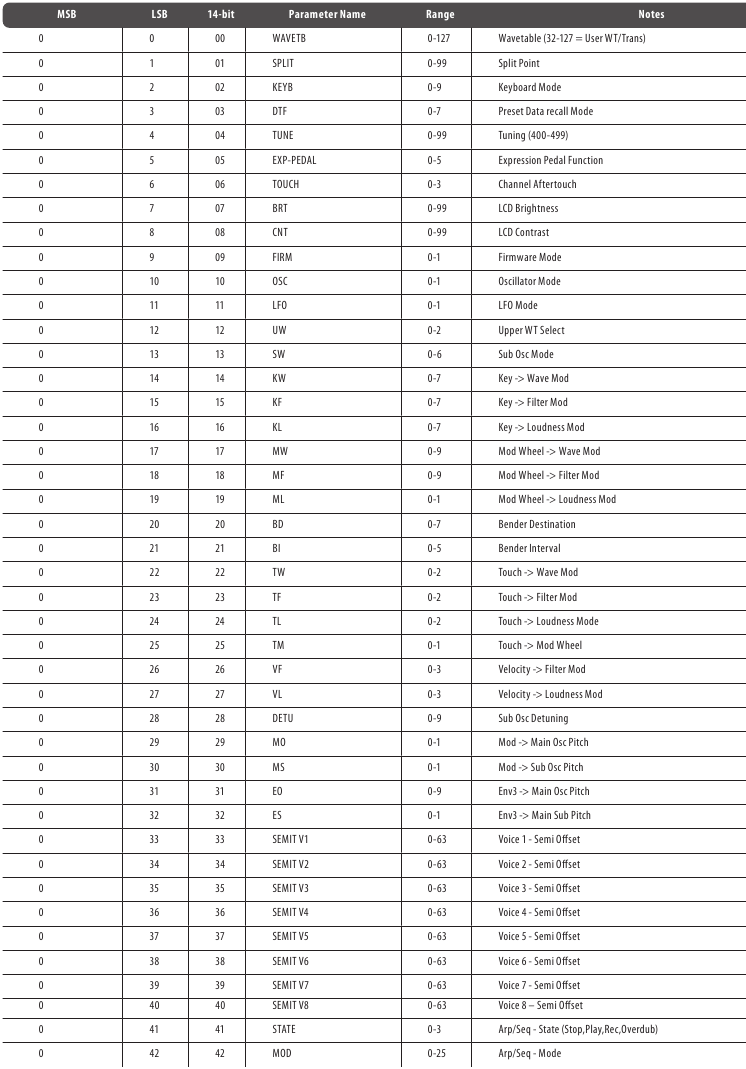

MIDI NRPN's

De Wave reageert en verzendt ook MIDI NRPNS

Opmerkingen:

Data change commands (RX & TX)

1. Bn 63 00
2. Bn 62 ParNum
3. Bn 06 Value

(n = MIDI Chan. (0 - 15)
ParNum = 0 - 37
Value = 0 - 127)

Bank Select (RX & TX)

1. Bn 00 00
2. Bn 20 BankNum

(n = MIDI Chan, (0 - 15) BankNum = 0 or 1)

Alle nummers zijn in HEX-indeling.

SysEx

In dit gedeelte wordt beschreven hoe de WAVE reageert op SysEx-opdrachten.

Opmerking: alle getallen zijn hexadecimaal.

SysEx-gegevensindeling

MIDI SysEx-transmissies beginnen altijd met data 0xF0 en eindigen met 0xF7.

WAVE-gegevensstructuur van MIDI SysEx-berichten

Beschrijving van de SysEx-structuur

Veld (Hex)	Beschrijving
F0	Systeem exclusief start.
00 20 32	Fabrikant-ID (Behringer GmbH)
00 01 39	Model-ID (WAVE)
Device ID	Altijd '0' voor de WAVE
PKT	Pakkettype
SPKT	Subpakkettype (SPKT is afwezig voor sommige pakketten)
Version	Data Package Version Byte (momenteel 0x0)
Data	Payload van pakket
F7	Einde van systeem exclusief

SysEx-presetgegevens

Global SysEx

EXP_PED Parameters

0	Uit
1	Luidheid
2	VCF-Cutoff
3	VCF-Emphasis
4	Wavetable-positie
5	Modulatiewiel

Par-Com

0	Uit
1	Sound Paramater TX
2	Sound Parameter RX
3	Sound Parameter TX & RX

CLK

Waarde = Mode + 10*Clock_Rate

Mode	Clock Rate
0 = Intern	0 = 1 ppqn
1 = DIN MIDI	1 = 2 ppqn
2 = USB MIDI	2 = 24 ppqn
3 = Analoge trigger	3 = 48 ppqn

OVP

Waarde = Overdub + 10*Key_Transpose

Overdub	Key_Transpose
0 = Uitgeschakeld	0 = Ingeschakeld
1 = Ingeschakeld	1 = Uitgeschakeld

Touch

0	Uit
1	MIDI TX
2	MIDI RX
3	MIDI TX & RX

MOD

Waarde = Mode_A + 10*Mode_B

Mode_A	Mode_B
0 = Sequencer	(0 wanneer Mode_A=0)
1 = Arpeggiator 1	1 = Omhoog
2 = Arpeggiator 2	2 = Omlaag
	3 = Omhoog & omlaag
	4 = Willekeurig
	5 = Bewegend

DIV

0	1/4 noot
1	1/8 noot
2	1/16 noot
3	1/32 noot
4	1/4 noot-triool
5	1/8 noot-triool
6	1/16 noot-triool

Sequencer SysEx-gegevens

Byte	Parameternaam	Bereik	Opmerkingen
0	GAT	0-99
1	DIV	0-6
2	Stap-1 / Stem-1	0-127	Seq-data
3	Stap-1 / Stem-2	0-127
4	Stap-1 / Stem-3	0-127
5	Stap-1 / Stem-4	0-127
6	Stap-1 / Stem-5	0-127
7	Stap-1 / Stem-6	0-127
8	Stap-1 / Stem-7	0-127
9	Stap-1 / Stem-8	0-127
10	Stap-2 / Stem-1	0-127
11	Stap-2 / Stem-2	0-127
...	...	...
513	Stap-64 / Stem-8	0-127
514	Stap-1 / Attr. Byte	0-127	Attribuut-byte voor stap-1
...
577	Stap-64 / Attr. Byte	0-127	Attribuut-byte voor stap-64

Wave Specific SysEx

PKT = 0x74 (Wave specific):
SPKT: 0x04 → Kalibratie starten

SPKT: 0x05 → Programma Preset Sound Parameters Dump Request

SPKT: 0x06 → Reactie op Programma Preset Sound Parameters
Dump Request / Dump naar WAVE Preset Sound Parameters (en opslaan in Preset#):

D0...Dn: Presetwaarde (n = 120)
CheckSum = (u8)(D0+...+Dn)&0x7F

SPKT: 0x07 → Bewerk Buffer Sound Parameters Dump Request

SPKT: 0x08 → Reactie op Bewerk Buffer Sound Parameters Dump Request / Dump Sound Parameters naar WAVE Bewerk Buffer:

D0...Dn: Presetwaarde (n = 120)
CheckSum = (u8)(D0+...+Dn)&0x7F

SPKT: 0x0A → Reactie op Dump naar WAVE Preset Sound Parameters (en opslaan in Preset#):

Status: 0 = Gegevenslengte/Checksum waren onjuist / 1 = Succes

SPKT: 0x0C → Reactie op Dump Sound Parameters naar WAVE Bewerk Buffer:

Status: 0 = Gegevenslengte/Checksum waren onjuist / 1 = Succes

SPKT: 0x0D → Programma Sequencer Data Dump Request

SPKT: 0x0E → Reactie op Programma Sequencer Data Dump Request /
Dump naar WAVE Sequencer Data (en opslaan in Preset#):

D0...Dn: Presetwaarde (n = 577)
CheckSum = (u8)(D0+...+Dn)&0x7F

SPKT: 0x0F → Bewerk Buffer Sequencer Data Dump Request

SPKT: 0x10 → Reactie op Bewerk Buffer Sequencer Data Dump Request /
Dump Sequencer Data naar WAVE Bewerk Buffer:

D0...Dn: Presetwaarde (n = 577)
CheckSum = (u8)(D0+...+Dn)&0x7F

SPKT: 0x12 → Reactie op Dump naar WAVE Sequencer Data (en opslaan in Preset#):

Status: 0 = Gegevenslengte/Checksum waren onjuist / 1 = Succes

SPKT: 0x14 → Reactie op Dump Sequencer Data naar WAVE Bewerk Buffer:

Status: 0 = Gegevenslengte/Checksum waren onjuist / 1 = Succes

SPKT: 0x5D → WAVE Gebruiker Wavetable Ontvangen

WAVE Num:

0 → Opslaan in Bewerk Luister Buffer en gegevens behandelen als een wavetable.
1 → Opslaan in Bewerk Luister Buffer en gegevens behandelen als een transient (sample).
32-.127 → Opslaan op Gebruiker WT-locatie (32-.63 wordt gebruikt als TR, 64-.127 wordt gebruikt als WT)

Positie bepaalt de Wave-slot in Wavetable (0-63)
(Nadat de Wavetable-gegevens voor Positie 63 zijn ontvangen, worden ze opgeslagen.
Als de Bewerk Buffer de geselecteerde bestemming was, wordt deze gebruikt als de actieve Wavetable).
D0...Dn: Gecodeerde Samplegegevens (n = 308)

SPKT: 0x5E → Reactie op WAVE Gebruiker Wavetable Ontvangen

Status: 0 = Gegevenslengte/Checksum waren onjuist / 1 = Succes

SPKT: 0x5F → TR/WT Slot Gebruik/Naam Lijst Gegevens Dump Request

SPKT: 0x60
Reactie op TR/WT Slot Gebruik/Naam Lijst Gegevens Dump Request

D0...Dn: Presetwaarde (n = 1535). De gegevens bevatten:
0000-0015: TR-32 "Slotnaam" (16 ASCII-tekenbytes 0x20-0x7e) (...)

0496-0511: TR-63 "Slotnaam" (16 ASCII-tekenbytes 0x20-0x7e)
0512-0527: WT-64 "Slotnaam" (16 ASCII-tekenbytes 0x20-0x7e) (...)

1520-1535: TR-127 "Slotnaam" (16 ASCII-tekenbytes 0x20-0x7e)

CheckSum = (u8)(D0+...+Dn)&0x7F

PKT = 0x75 / 0x76 / 0x77 (Wave specific):

PKT: 0x75 → Vraag Globale Parameters Waarden aan

PKT: 0x76 → Reactie op Globale Parameters Dump Request / Dump Globale Parameters naar WAVE:

D0...Dn: Globale gegevens (n = 19)
CheckSum = (u8)(D0+...+Dn)&0x7F

BEHRINGER WAVE MIDI
SysEx Wave Table-gegevenspakketindeling

Het gegevensblok begint met 16 bytes die ASCII-tekens zijn voor de TR/WT-naam:

Bytes 0-15: 0x20-0x7e (ASCII-teken 32-126)

Daarna volgen 128 x 16 bit PCM-samplegegevens (signed INT - Hi-Byte, Lo-Byte)

Aangezien in Midi SysEx-berichten bytes echter alleen de onderste 7 bits kunnen gebruiken, worden de gegevens gecodeerd in blokken van 7 bytes. Aan het begin van elk blok wordt een extra byte toegevoegd die de hoogste bits van de 7 bytes bevat:

Brongegevens:

byte 0: [a7] [a6]	[a5]	[a4]	[a3] [a2]	[a1]	[a0]
byte 1: [b7] [b6]	[b5]	[b4]	[b3] [b2]	[b1]	[b0]
byte 2: [c7] [c6]	[c5]	[c4]	[c3] [c2]	[c1]	[c0]
byte 3: [d7] [d6]	[d5]	[d4]	[d3] [d2]	[d1]	[d0]
byte 4: [e7] [e6]	[e5]	[e4]	[e3] [e2]	[e1]	[e0]
byte 5: [f7] [f6]	[f5]	[f4]	[f3] [f2]	[f1]	[f0]
byte 6: [g7] [g6]	[g5]	[g4]	[g3] [g2]	[g1]	[g0]

Wordt verzonden als:

byte 0: [0] [g7]	[f7]	[e7]	[d7][c7]	[b7]	[a7]
byte 1: [0] [a6]	[a5]	[a4]	[a3][a2]	[a1]	[a0]
byte 2: [0] [b6]	[b5]	[b4]	[b3][b2]	[b1]	[b0]
byte 3: [0] [c6]	[c5]	[c4]	[c3] [c2]	[c1]	[c0]
byte 4: [0] [d6]	[d5]	[d4]	[d3] [d2]	[d1]	[d0]
byte 5: [0] [e6]	[e5]	[e4]	[e3] [e2]	[e1]	[e0]
byte 6: [0] [f6]	[f5]	[f4]	[f3] [f2]	[f1]	[f0]
byte 7: [0] [g6]	[g5]	[g4]	[g3] [g2]	[g1]	[g0]

De codering van de 256 bytes resulteert in 36 blokken van 7+1 bytes. De overige 4 bytes worden op dezelfde manier gecodeerd:

Brongegevens:

byte 0: [a7] [a6]	[a5]	[a4]	[a3] [a2]	[a1]	[a0]
byte 1: [b7] [b6]	[b5]	[b4]	[b3] [b2]	[b1]	[b0]
byte 2: [c7] [c6]	[c5]	[c4]	[c3] [c2]	[c1]	[c0]
byte 3: [d7] [d6]	[d5]	[d4]	[d3] [d2]	[d1]	[d0]

Wordt verzonden als:

byte 0: [0] [--]	[--]	[--]	[d7][c7]	[b7]	[a7]
byte 1: [0] [a6]	[a5]	[a4]	[a3][a2]	[a1]	[a0]
byte 2: [0] [b6]	[b5]	[b4]	[b3] [b2]	[b1]	[b0]
byte 3: [0] [c6]	[c5]	[c4]	[c3] [c2]	[c1]	[c0]
byte 4: [0] [d6]	[d5]	[d4]	[d3] [d2]	[d1]	[d0]

Het totale aantal bytes in het gegevensblok is:

16 ASCII-bytes + 36 x blokken van (7+1) bytes + één blok van (4+1) bytes = 309 bytes

Probleemoplossing

V1. Stemmen zijn vals.

• Controleer of een van de SEMIT- en/of DETU-instellingen in het menu Tuning is ingeschakeld. Zorg ervoor dat de globale TUNE is ingesteld op 440 in het menu Program.
• Voer de VCA- en VCF-kalibratie uit. Raadpleeg het bovenstaande gedeelte over kalibratie voor meer informatie over het uitvoeren van de kalibratie.
• Controleer de MO-, SO-, EO- en ES-instellingen in het menu Digital.

V2. De synthesizer produceert geen geluid.

• Controleer of de audio-uitgang is aangesloten op uw geluidssysteem.
• Controleer of de hoofdvolumeregelaar (1) boven het minimum staat.
• Controleer of LOC is ingeschakeld in het menu Program.
• Zorg ervoor dat ENV1->Loudness niet op nul staat.

V3. After touch werkt niet

• Controleer of de TOUCH-parameter in het menu User correct is geconfigureerd.
• Controleer of de andere modulatiebronnen de modulatie maximaliseren.
• Als u een extern keyboard gebruikt, controleer dan of het op het juiste MIDI-kanaal zendt.

V4. Wave reageert niet op externe MIDI.

• Controleer of uw MIDI-bron correct is aangesloten op Wave (MIDI DIN of USB) en of u op het juiste MIDI-kanaal zendt. U kunt het Wave MIDI-kanaal wijzigen in het menu Program (MIDI: --).
• Als er CC-berichten in het spel zijn, controleer dan of de PARAM-instellingen in het menu User correct zijn geconfigureerd.

V5. Wave verzendt geen MIDI-gegevens

• Controleer of Wave is aangesloten op het MIDI-bestemmingsapparaat.
• Controleer of het Wave MIDI-kanaal overeenkomt met het MIDI-bestemmingskanaal.
• Als er CC-berichten in het spel zijn, controleer dan of de PARAM-instellingen in het menu User correct zijn geconfigureerd.

V6. Sommige modulatiebronnen in het menu Digital hebben geen invloed op het geluid.

• In de WAVE kunnen sommige modulatiebronnen worden opgeteld. Dit betekent dat als de modulatielimiet is bereikt, elke extra modulatie geen effect heeft.

V7. Sequencer / Arpeggiator starten niet bij aansluiting op een externe sequencer

• Zorg ervoor dat de sequentie is opgeslagen
• Controleer of Wave is aangesloten op een extern apparaat en of het MIDI-kanaal correct is
• Controleer of de invoerbron correct is geconfigureerd in het menu Sequencer (CLK: --)

V8. CV IN werkt niet goed.

• Voer de CV-ingangskalibratie uit als de noten vals zijn.
• Zorg ervoor dat het Gate-signaal is aangesloten op WAVE en dat uw bronapparaat de signalen uitzendt.
• Zorg ervoor dat uw externe apparaat correct werkt.

V9. SynthTribe (of andere apps) detecteren de Wave niet via USB

• Probeer een andere USB-kabel, vooral als u een lange gebruikt.
• Als u een USB-hub gebruikt, probeer deze dan te omzeilen door een directe verbinding te maken tussen uw computer en de Wave.

V10. SynthTribe kan niet communiceren met de Wave

• Controleer of de SYSEX-parameter in het menu Program is ingesteld op 1.

V11. Sommige noten in de bovenste octaven produceren geen geluid

• Controleer of er een grote SEMIT-ontstemming plaatsvindt in het menu Tuning. Grote SEMIT-ontstemmingen kunnen de Wave boven zijn MIDI-notenlimiet brengen.

Woordenlijst

ADSR – Envelopegenerator met vier fasen: Attack, Decay, Sustain en Release.

Amplitude – Het volume van een geluid.

Aftertouch – MIDI-gegevens die worden verzonden wanneer druk wordt uitgeoefend op het keyboard nadat de toetsen zijn bespeeld, maar terwijl ze nog steeds worden vastgehouden.

Arpeggiator – een deel van de synthesizer dat ervoor zorgt dat de noten van een akkoord afzonderlijk als een arpeggio worden gespeeld volgens de instellingen.

Attack Time – De eerste fase van de envelope. Gespecificeerd als de tijd die de envelope nodig heeft om het maximale niveau te bereiken wanneer toetsen worden bespeeld.

Attenuate – Het niveau van een signaal of modulatiebron verlagen.

Bank – Een verzameling van een aantal programma's.

Basis – regelt de positionering van noten over het stereoveld.

Cent – Maateenheid voor stemming. Een halve toon is verdeeld in 100 cent.

Cutoff Frequency – Het punt waarop het filter begint met het afsnijden van frequenties.

Decay Time – De tweede fase van de envelope. Gespecificeerd als de tijd die het geluidsniveau nodig heeft om van maximaal naar het sustainniveau te zakken terwijl de bespeelde toetsen worden vastgehouden.

Digital Audio Workstation (DAW) – Een computergebaseerd softwarepakket dat het opnemen, bewerken en afspelen van audio- en/of MIDI-gegevens mogelijk maakt.

Division – de fractie van een hele noot (1/4, 1/8 enz.) die is ingesteld voor gebruik door de sequencer en arpeggiator.

Emphasis – De nadruk op frequenties gecentreerd op de cutoff-frequentie. Ook wel bekend als Resonance.

Envelope Generator – Envelopegeneratoren kunnen worden gebruikt om het geluid te contouren. Meestal gebruikt om de amplitude (volume) van het geluid te beïnvloeden, ze kunnen ook worden gebruikt op filters en om de toonhoogte te beïnvloeden.

Filter – Filters verzwakken de frequenties boven of onder hun cutoff-punt, waardoor het timbre van het geluid wordt beïnvloed.

Frequency Modulation (FM) – Het gebruik van de ene frequentie om een andere te moduleren. Typisch het gebruik van een lage frequentie van een laagfrequente oscillator om vibrato of tremolo aan een geluid toe te voegen, maar het kan ook het gebruik zijn van de ene frequentie op audioniveau om een andere te moduleren, wat een verandering in timbre zou veroorzaken.

Global – parameters die alle programma's beïnvloeden.

Group – elk van de programma's van de Wave heeft twee geluiden, uit groep A en groep B, die op verschillende manieren kunnen worden gecombineerd, afhankelijk van de geselecteerde keyboardmodus.

Hertz (Hz) – Maateenheid voor frequenties. 1 Hz is één cyclus per seconde.

Invert – veranderen in het tegenovergestelde, dus een positief getal wordt bijvoorbeeld negatief.

Keyboard Tracking – Gebruik van de noten die op het keyboard worden gespeeld om een andere parameter aan te passen, bijvoorbeeld.

KiloHertz (kHz) – Gebruikelijke afkorting voor duizend Hz.

Low Frequency Oscillator (LFO) – Een oscillator die op een lage snelheid draait en wordt gebruikt om andere delen van de synthesizer te moduleren.

Musical Instrument Digital Interface (MIDI) – een protocol dat muziekinstrumenten, andere randapparatuur en DAW's in staat stelt om gegevens door te geven volgens een gedefinieerde standaard.

MIDI Clock – een timingsignaal dat als onderdeel van de MIDI-gegevens wordt verzonden.

MIDI Message – gegevens die van het ene MIDI-apparaat naar het andere worden verzonden en die een instructie vormen.

Mix – De balans tussen twee of meer signalen.

Modulation – Het gebruik van bronnen om een parameter van een bestemming te regelen.

Monophonic – Slechts één noot tegelijk kunnen spelen.

Noise – Een willekeurig geluid dat alle frequenties omvat.

Note Priority – Bepaalt welke noot wordt gespeeld wanneer het maximum aantal wordt overschreden. Meestal laagste, hoogste of laatste.

Octave – Een maat voor toonhoogte.

Oscillator – De basisgeluidsbron van de synthesizer.

Oscillator Sync – Het proces waarbij de cyclus van de ene oscillator wordt gesynchroniseerd met de cyclus van een andere.

Output – Kan verwijzen naar zowel het signaal dat van het ene deel van de synthesizer naar het andere wordt verzonden, als naar de fysieke aansluitingen die worden gebruikt om verbinding te maken met externe apparatuur.

Overdub – bepaalt of noten die op een sequencerstap worden gespeeld, worden toegevoegd aan de bestaande noten op die stap; of ze vervangen ze.

Parameter – Een instelling waarvan de waarde kan worden gewijzigd.

Pitch Bend – De toonhoogte van een noot omhoog of omlaag veranderen terwijl deze wordt gespeeld.

Polyphonic – In staat om meer dan één noot tegelijk te spelen, uitgedrukt als een aantal stemmen.

Portamento – Het effect van het 'glijden' van de toonhoogte tussen noten in plaats van onmiddellijk te veranderen.

Program – Een opgeslagen combinatie van parameters die een geluid vormen.

Pulse Wave – Een golf die lijkt op een blokgolf, maar waarvan de symmetrie kan worden gewijzigd.

Pulse Width Modulation – De modulatie van de symmetrie van een pulsgolf.

Rate – De snelheid waarmee een actie plaatsvindt.

Release Time – De laatste fase van de envelope. Gespecificeerd als de tijd die de envelope nodig heeft om nul te bereiken nadat de toetsen zijn losgelaten.

Sample & Hold (S&H) – het samplen van een golfvorm, typisch die van een LFO of ruisbron, om een reeks spanningen te leveren met een ingestelde snelheid.

Sawtooth – Een golfvorm die lijkt op de tanden van een zaag, met een onmiddellijke voorrand, gevolgd door een geleidelijke afname tot het nulpunt.

Self Oscillation – Het punt waarop een filter een sinusgolfoutput begint te produceren als gevolg van overmatig gebruik van nadruk (resonantie).

Semitone – Een maat voor toonhoogte. Elk octaaf bevat 12 halve tonen.

Sequencer – Een deel van de synthesizer dat kan worden geprogrammeerd met een reeks noten en/of akkoorden die vervolgens met een geselecteerd tempo worden herhaald.

Signal Flow – Het pad van een signaal van het ene deel van de synthesizer naar het andere.

Sine Wave – Een vloeiende golfvorm die alleen de fundamentele frequentie bevat zonder harmonischen.

Square Wave – een symmetrische golfvorm die onmiddellijk verandert van de nulstand naar de volle stand.

Sub-Oscillator – In het geval van de WAVE is het gewoon een 'tweede oscillator'.

Sustain Level – De derde fase van de envelope. Dit is het niveau waarop de envelope vasthoudt na de decay totdat de toetsen worden losgelaten.

Synchronization (Sync) – Het coördineren van de timing van apparaten waarbij de ene de master is en de andere(n) ermee zijn gesynchroniseerd.

System Exclusive (SysEx) – een systeem van apparaatspecifieke berichten dat controle over de functies van het instrument mogelijk maakt.

Transient – een sample dat wordt gebruikt in plaats van een wavetable (zie hieronder) waarvan het begin, einde en looping handmatig kunnen worden aangepast of gemoduleerd.

Trigger – De activering van een functie, bijvoorbeeld het indrukken van een toets om de Envelope-cyclus te starten.

Tune – De aanpassing van de toonhoogte van een instrument aan die van een ander instrument; of de aanpassing van de ene oscillator om in harmonie te zijn met de andere.

Unison – Twee of meer stemmen die samen op dezelfde toets(en) worden gespeeld.

Universal Serial Bus (USB) – Een interface die kan worden gebruikt om uw synthesizer aan te sluiten op een DAW, of om firmware-updates te ontvangen.

Velocity – De sterkte waarmee het keyboard wordt bespeeld, die kan worden gebruikt als een modulatiebron.

Voltage Controlled Amplifier (VCA) – Een versterker waarvan het niveau kan worden aangepast door stuurspanningen, bijvoorbeeld van een envelopegenerator.

Wavetable – de basisaudiobron voor de Wave. Elke wavetable bevat 64 waveshapes van 128 bits, die handmatig of door een modulatiebron kunnen worden 'geveegd'.

SynthTribe

De SynthTribe-app is een handige manier om snel enkele veelgebruikte parameters op de Wave te wijzigen zonder menu's te gebruiken; en om te controleren op firmware-updates. Wanneer u uw Wave voor het eerst op SynthTribe aansluit, worden automatisch de Wave-instellingen opgehaald voor de betreffende parameters.
Let op: dit is de enige communicatie van Wave naar Synthtribe: als u vervolgens instellingen op de Wave wijzigt, wordt SynthTribe pas bijgewerkt als het is gesloten en opnieuw is opgestart.

1. Online registreren.
   Registreer uw nieuwe Music Tribe-apparatuur direct na aankoop door naar musictribe.com te gaan. Door uw aankoop te registreren met behulp van ons eenvoudige online formulier, kunnen we uw reparatieclaims sneller en efficiënter verwerken. Lees ook de algemene voorwaarden van onze garantie, indien van toepassing.
2. Storing.
   Mocht uw erkende Music Tribe wederverkoper zich niet in uw buurt bevinden, dan kunt u contact opnemen met de erkende Music Tribe-afhandelaar voor uw land die vermeld staat onder "Support" op musictribe.com. Mocht uw land niet worden vermeld, controleer dan of uw probleem kan worden opgelost door onze "Online Support" die ook te vinden is onder "Support" op musictribe.com. U kunt ook een online garantieclaim indienen op musictribe.com VOORDAT u het product retourneert.
3. Stroomaansluitingen.
   Voordat u de unit in een stopcontact steekt, moet u ervoor zorgen dat u de juiste netspanning gebruikt voor uw specifieke model. Defecte zekeringen moeten zonder uitzondering worden vervangen door zekeringen van hetzelfde type en dezelfde waarde.

Belangrijke veiligheidsinstructies

RISICO OP ELEKTRISCHE SCHOKKEN
NIET OPENEN

Aansluitingen gemarkeerd met dit symbool voeren elektrische stroom van voldoende sterkte om risico op elektrische schokken te vormen.
Gebruik alleen professionele luidsprekerkabels van hoge kwaliteit met ¼" TS of twist-locking stekkers die vooraf zijn geïnstalleerd. Alle andere installatie of modificatie mag alleen worden uitgevoerd door gekwalificeerd personeel.

Dit symbool waarschuwt u, waar het ook verschijnt, voor de aanwezigheid van niet-geïsoleerde gevaarlijke spanning in de behuizing - spanning die voldoende kan zijn om een risico op schokken te vormen.

Dit symbool waarschuwt u, waar het ook verschijnt, voor belangrijke bedienings- en onderhoudsinstructies in de bijbehorende documentatie. Lees de handleiding.

Om het risico op elektrische schokken te verminderen, mag u de bovenklep (of het achterste gedeelte) niet verwijderen. Er bevinden zich geen door de gebruiker te onderhouden onderdelen binnenin. Laat onderhoud over aan gekwalificeerd personeel.

Om het risico op brand of elektrische schokken te verminderen, mag u dit apparaat niet blootstellen aan regen en vocht. Het apparaat mag niet worden blootgesteld aan druppelende of spattende vloeistoffen en er mogen geen met vloeistoffen gevulde voorwerpen, zoals vazen, op het apparaat worden geplaatst.

Deze service-instructies zijn uitsluitend bedoeld voor gebruik door gekwalificeerd servicepersoneel. Om het risico op elektrische schokken te verminderen, mag u geen andere service uitvoeren dan die in de bedieningsinstructies. Reparaties moeten worden uitgevoerd door gekwalificeerd servicepersoneel.

Raadpleeg de informatie op de buitenkant van de onderste behuizing voor elektrische en veiligheidsinformatie voordat u het apparaat installeert of bedient.

1. Lees en volg alle instructies en waarschuwingen.
2. Houd het apparaat uit de buurt van water (behalve voor producten voor buitengebruik).
3. Maak alleen schoon met een droge doek.
4. Blokkeer ventilatieopeningen niet. Niet installeren in een beperkte ruimte. Installeer alleen volgens de instructies van de fabrikant.
5. Bescherm het netsnoer tegen beschadiging, vooral bij stekkers en stopcontacten van apparaten.
6. Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
7. Omzeil de veiligheidsfunctie van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pinnen waarvan er één breder is dan de andere (alleen voor de VS en Canada). Een geaarde stekker heeft twee pinnen en een derde aardingspin. De brede pin of de derde pin zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
8. Gebruik alleen hulpstukken en accessoires die door de fabrikant worden aanbevolen.
9. Gebruik alleen gespecificeerde karren, standaards, statieven, beugels of tafels. Wees voorzichtig om kantelen te voorkomen bij het verplaatsen van de combinatie van kar/apparaat.
10. Trek de stekker uit het stopcontact tijdens onweer of als het apparaat lange tijd niet wordt gebruikt.
11. Gebruik alleen gekwalificeerd personeel voor onderhoud, vooral na schade.
12. Het apparaat met beschermende aardingsklem moet worden aangesloten op een WANDCONTACTDOOS met een beschermende aardingsaansluiting.
13. Wanneer de NETSTEKKER of een apparaatkoppeling wordt gebruikt als ontkoppelingsinrichting, moet de ontkoppelingsinrichting gemakkelijk bedienbaar blijven.
14. Vermijd installatie in afgesloten ruimtes zoals boekenkasten.
15. Plaats geen open vuurbronnen, zoals brandende kaarsen, op het apparaat.
16. Bedrijfstemperatuurbereik 5° tot 45°C (41° tot 113°F).

Referenties

• Music Tribe

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Behringer WAVE-handleiding

Beschikbare talen
