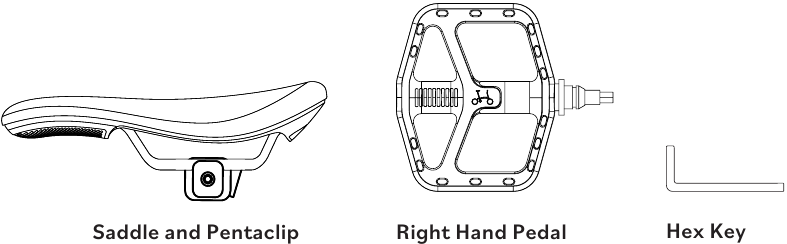

Inhoud van de doos

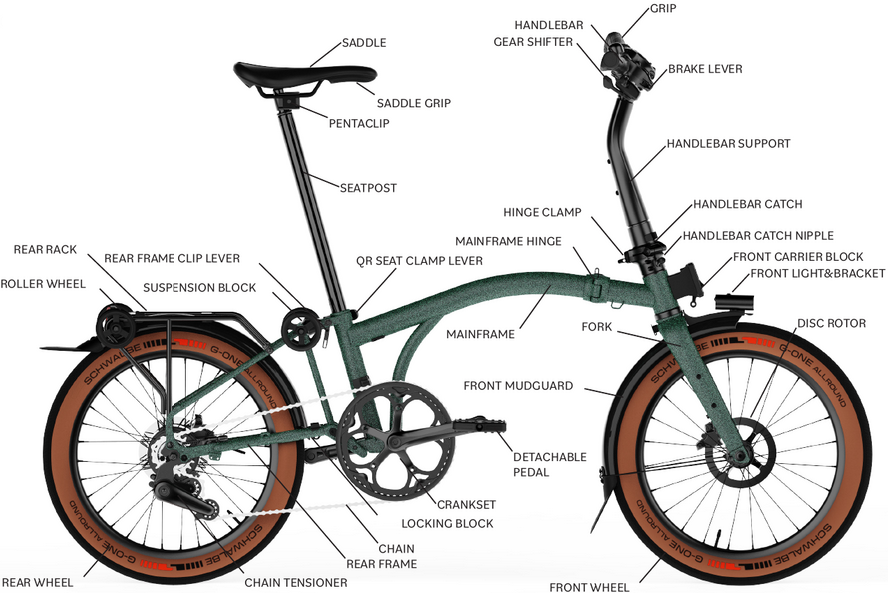

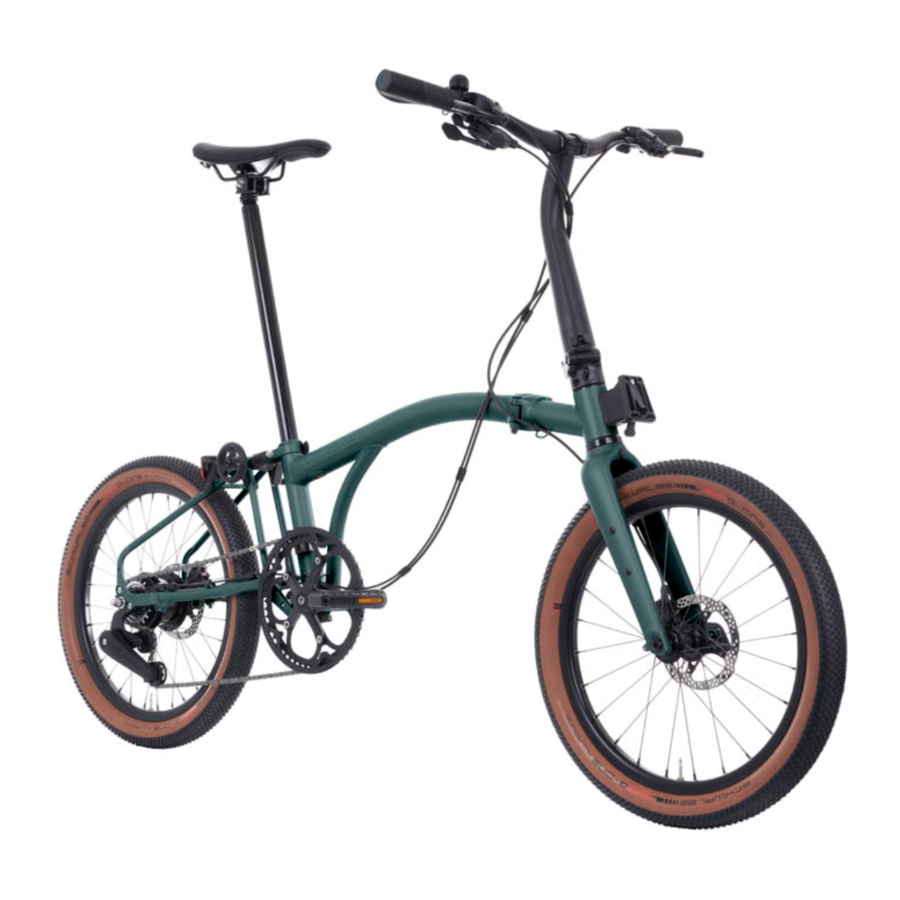

Naam van de onderdelen

INLEIDING

Lees alle instructies in de gebruikershandleiding voordat u uw Brompton gebruikt.
Om uw verlengde garantie van 7 jaar te activeren, moet u uw fiets registreren in het gedeelte Mijn Brompton van onze website om de details van uw fiets(en) vast te leggen; op die manier hebben we een overzicht om naar te verwijzen als uw fiets wordt gestolen of als we contact met u moeten opnemen. U wordt gevraagd om uw serienummer en framenummers in te voeren: het serienummer bevindt zich op een plaat aan de achterkant van het hoofdframe; het framenummer staat op het hoofdframe gestempeld in de buurt van de trapas. De informatie blijft in de Brompton-database en wordt niet doorgegeven aan derden https://www.brompton.com
Als u zelf aanpassingen of onderhoudswerkzaamheden wilt uitvoeren, lees dan eerst de relevante gedeelten van de volledige gebruikershandleiding, omdat het vrij gemakkelijk is om dingen verkeerd te doen en het vouwproces te belemmeren of uw fiets te beschadigen. De volledige gebruikershandleiding bevat enkele tips en adviezen voor het gebruik van uw Brompton, maar als u ooit niet zeker weet hoe u uw fiets moet onderhouden, bezoek dan een geautoriseerde Brompton-dealer voor deskundig advies. Voor een lijst met dealers kunt u terecht op onze website: https://www.brompton.com/Find-a-Store

HET PEDAAL MONTEREN

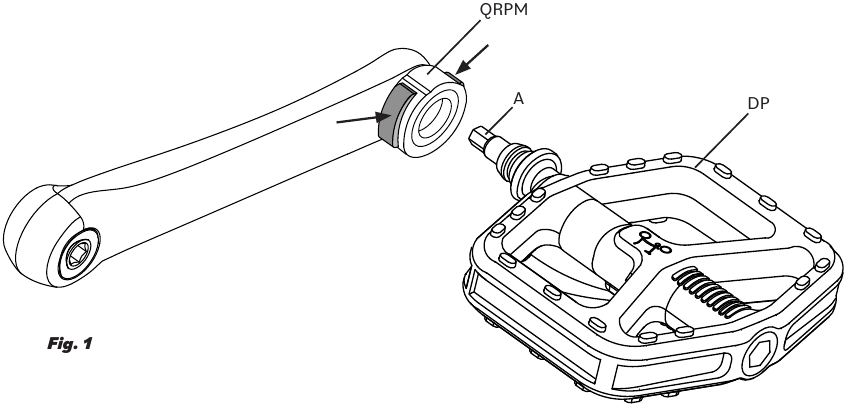

Om de DP terug in de QRPM te plaatsen, duwt u de zeshoekige as A in de QRPM terwijl u draait om de zeshoekige as uit te lijnen met de binnenkant van de houder (afb. 1).
Oefen druk uit totdat er een klik klinkt om aan te geven dat de DP volledig is geplaatst.
Trek aan het pedaal om er zeker van te zijn dat het volledig is geplaatst.
Om het afneembare pedaal DP te verwijderen wanneer de fiets is opgevouwen, knijpt u beide knoppen op de QRPM in terwijl u tegelijkertijd de DP van de crankarm wegtrekt (afb. 1).
Breng antislippasta of gewoon vet aan op de binnenkant van de QRPM zodra deze is gemonteerd.

HET ZADEL MONTEREN

Vereist

Het zadel en de pentaclip zijn voorgemonteerd.

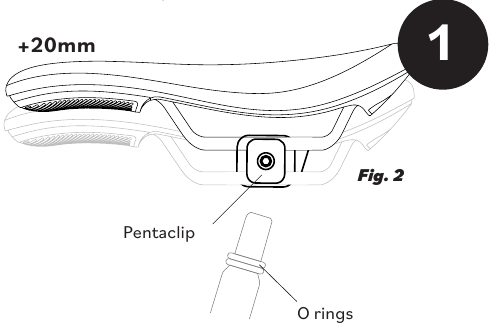

Schuif het gemonteerde zadel op de zadelpen en positioneer het ongeveer halverwege het kleine bovenste gedeelte van de zadelpen (afb. 2) boven de O-ringen, om voldoende ruimte van het zadel tot de zadelpen te garanderen.
De Pentaclip maakt twee zadelhoogtes mogelijk (afb. 2). In de bovenste positie win je ongeveer 20 mm

ZADELPOSITIE

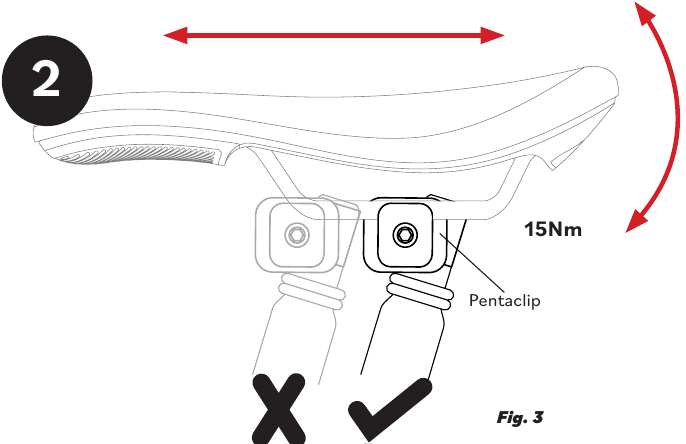

Het heen en weer bewegen van het zadel vanuit de neutrale middenpositie heeft niet alleen invloed op het bereik (naar het stuur), maar ook op uw positie ten opzichte van de pedalen. Door het zadel naar achteren te bewegen, vergroot u het bereik naar het stuur en wordt de fiets iets meer uitgerekt. Door het zadel naar voren te bewegen, voelt de fiets korter en rechter aan (afb. 3).
Zodra u het zadel hebt aangepast, neem dan de tijd om te rijden en pas het indien nodig aan. Zorg er bij het aanpassen van de zadelpositie voor dat u de Pentaclip stevig vastdraait tot 15 Nm.

UITVOUWEN

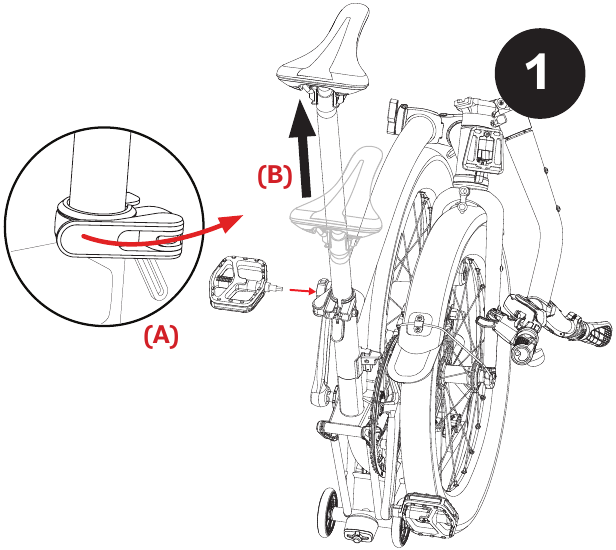

1. Zadel omhoog

   1. Maak de zadelklemhendel los
   2. Trek de zadelpen omhoog en klem hem opnieuw vast om de zadelpen vast te zetten.

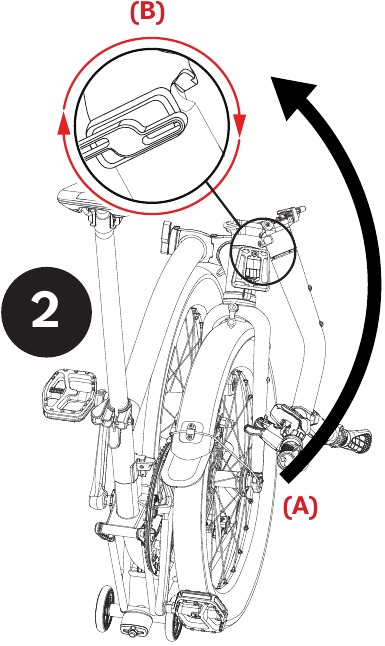

2. Stuur uitvouwen

   1. Om het stuur los te maken, drukt u stevig op het uiteinde van de handgreep het dichtst bij u. Zwaai het stuur omhoog totdat het scharnier sluit.
   2. Zodra het scharnier is gesloten, kan de zwarte klemhendel stevig worden gesloten.

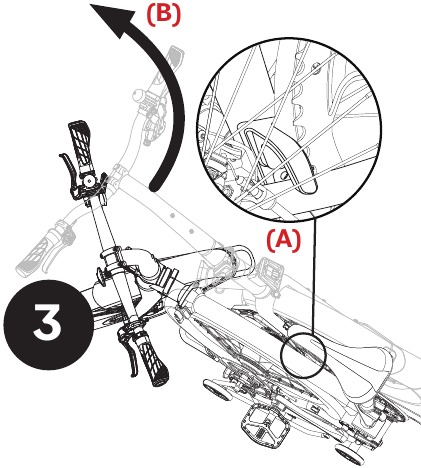

3. Voorwiel uitvouwen

   1. Om los te haken, tilt u de stuurpen met uw linkerhand om de haak boven de buis waarop deze rust te tillen.
   2. Zwaai uw linkerhand van u af in een boog om de vork en het voorwiel van u af te duwen, duw totdat het scharnier op het hoofdframe is gesloten.
4. Scharnier vastdraaien

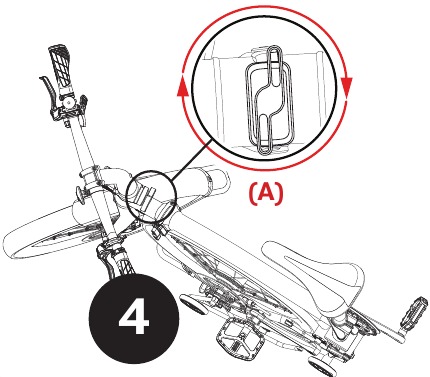

   1. Het scharnier op het hoofdframe moet nu worden gesloten door de zwarte klemhendel stevig vast te draaien.

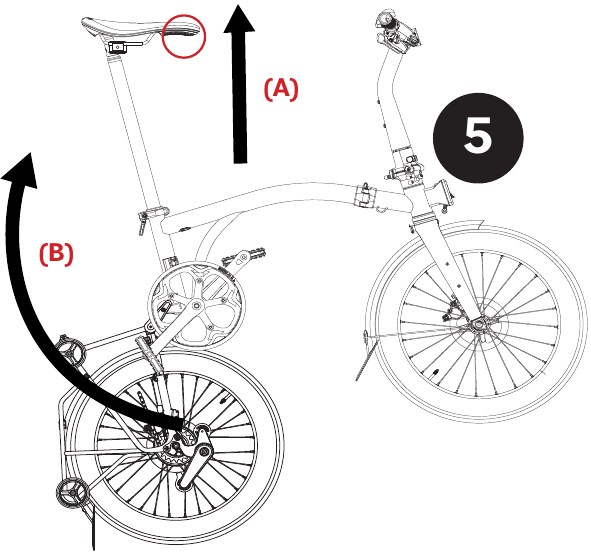

5. Achterwiel uitvouwen

   1. Om het uitvouwen te voltooien, houdt u het stuur met uw linkerhand vast,
   2. Til de achterkant van de fiets snel op aan het zadel en zwaai het achterwiel naar achteren in positie. Luister naar de klik van het achterframe dat in positie vergrendelt

DE FIETS OPVOUWEN

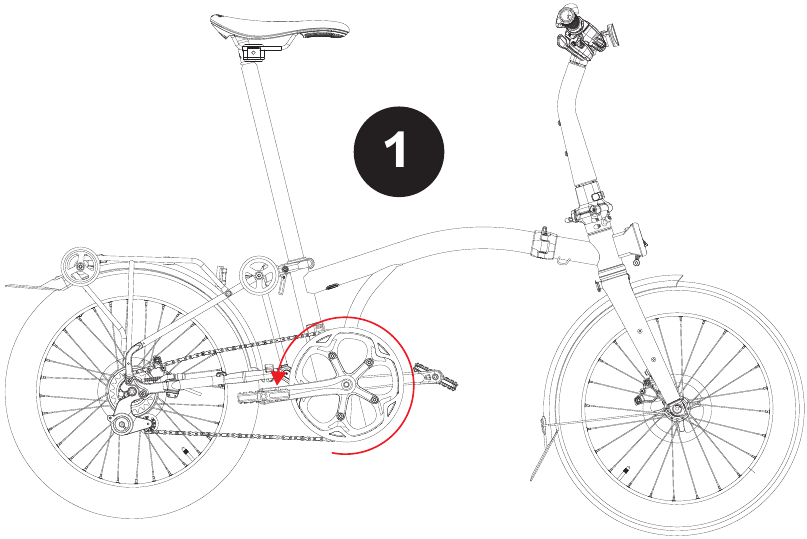

1. Crankstellen draaien
   Ga aan de linkerzijde (niet-aandrijfzijde) van de fiets staan. Draai de crankstellen zodat het rechterpedaal naar de achterkant van de fiets wijst.

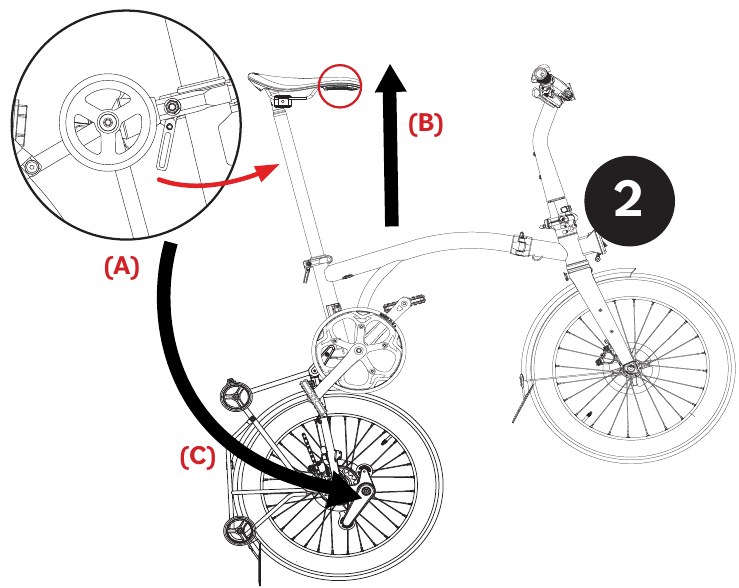

2. Achterwiel opvouwen
   Draai het stuur iets naar links zodat het niet evenwijdig is aan het achterwiel.

   1. Er is een hendel direct onder de zadelklem. Druk deze naar voren.
   2. Til de achterkant van de fiets snel op
   3. Zodat het achterwiel onder het hoofdframe kan zwaaien.

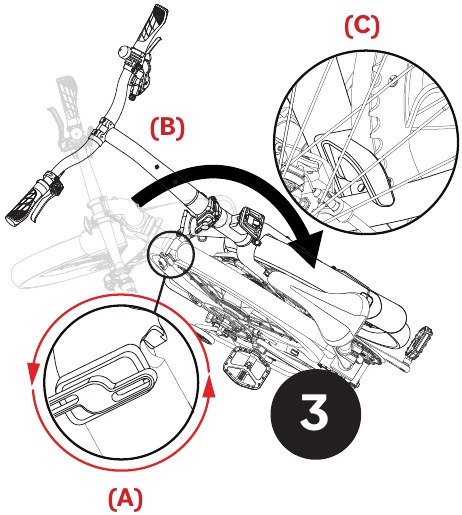

3. Voorframe opvouwen

   1. Maak de scharnierklemhendel op het hoofdframe 4-6 slagen los.
   2. Houd de stuurpen onder het stuur vast. Zwaai het voorwiel weg en naar rechts, breng de stuurpen rond in een roerbeweging met de klok mee. Zorg er hierbij voor dat het voorwiel in de voorwaartse richting blijft wijzen, de haak moet aan uw kant van de fiets blijven.
   3. Laat de haak over de kettingsteun zakken die zich op het achterframe bevindt.

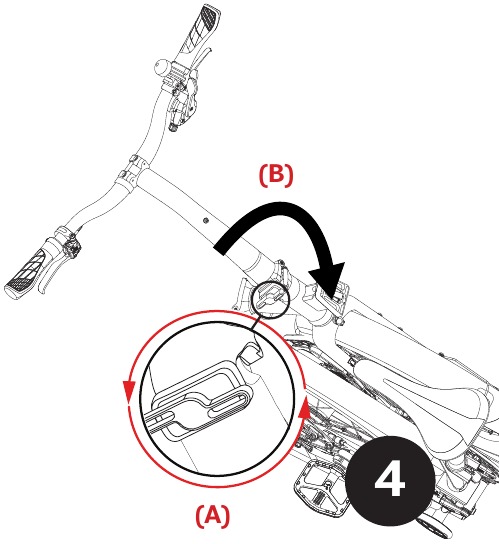

4. Stuur opvouwen

   1. Maak de scharnierklem hendel op het hoofdframe 4-6 slagen los.
   2. Laat de stuurpen naar beneden vallen. De nippel zet hem vast.

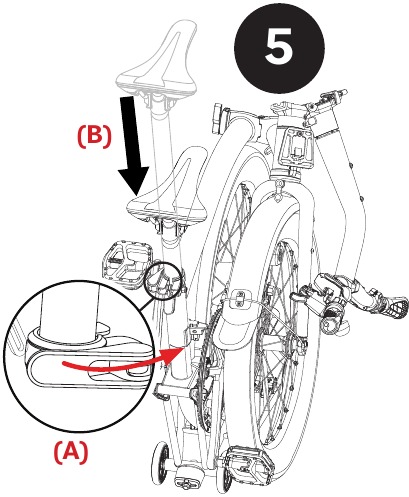

5. Zadel omlaag

   1. Maak de zadelklem los en
   2. laat het zadel volledig zakken.
   3. Sluit de zadelklem. Dit vergrendelt de fiets, zodat hij niet opengaat tijdens het dragen.

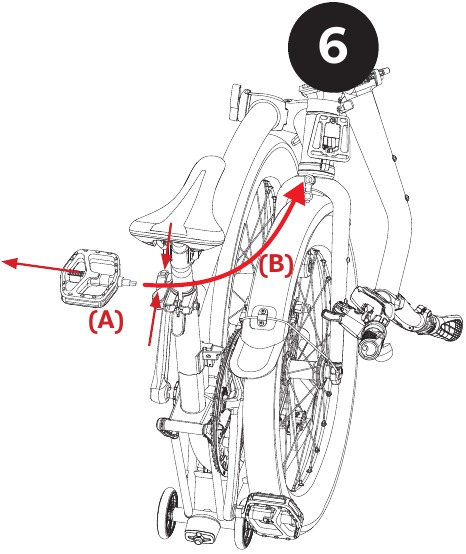

6. Pedaal verwijderen

   1. Druk met één hand op de twee knoppen op de QR-aansluiting om het pedaal los te maken. Trek het pedaal er met de andere hand uit.
   2. Plaats het pedaal in de pedaal houder aan de achterkant van de vork.

ZADELHOOGTE

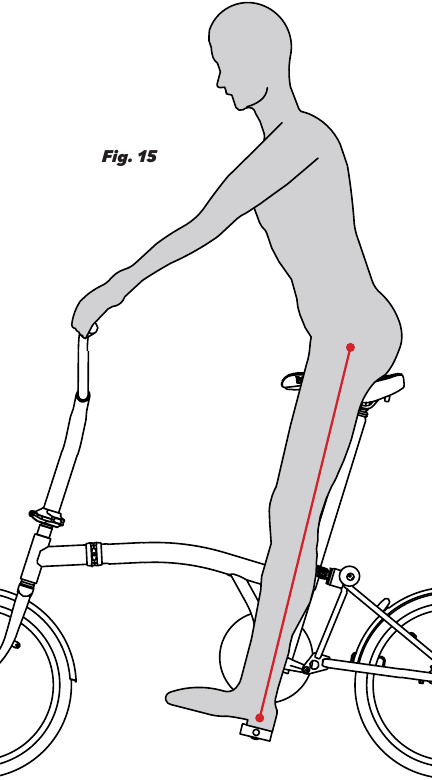

Stel de zadelhoogte zo in dat wanneer het pedaal zich onderaan de slag bevindt en de hiel van de schoen op het pedaal staat, uw been recht is.

Wanneer u met de voorkant van de voet trapt, is uw been licht gebogen bij maximale verlenging

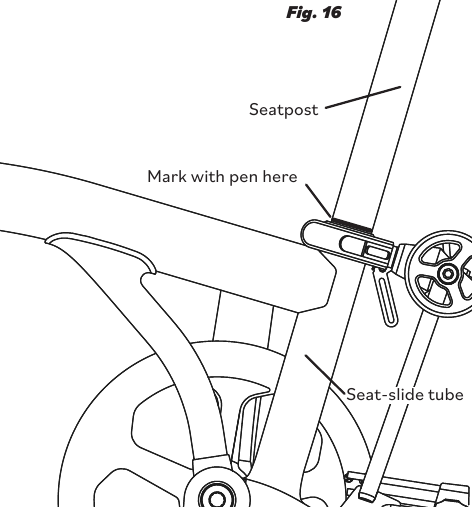

Zodra u tevreden bent met de zadelhoogte, markeert u de zadelpen met een marker of tape aan de bovenkant van de zadelbuis

De minimale hoogte van de zadelpen is bereikt wanneer de zadelpen uit de zadelbuis steekt, onder de onderkant van het frame; er mag niet met de fiets worden gereden als de zadelpen uit de onderkant van de zadelbuis steekt
Als u niet zeker bent van het montageproces, kan uw Brompton-dealer u helpen
Zodra u de juiste zadelpositie hebt, kunt u het zadelhoogte-inzetstuk plaatsen. Dit moet worden gemonteerd in gevallen waarin de zadelhoogte te hoog is bij maximale verlenging. Met het zadelhoogte-inzetstuk kunt u het zadel elke keer dat de fiets wordt uitgevouwen op de juiste hoogte instellen.

HET INZETSTUK PLAATSEN

HET INZETSTUK METEN EN SNIJDEN

• Zet de zadelpen op maximale hoogte

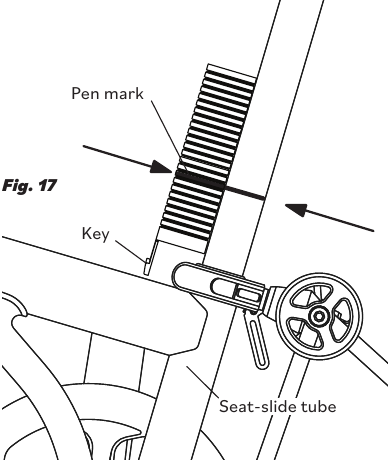

• Plaats het inzetstuk ondersteboven tegen de pen aan de bovenkant van de zadelbuis, zoals weergegeven (afb. 17) en markeer de groef in het inzetstuk, het dichtst bij de markering op de zadelpen

• Knip het inzetstuk voorzichtig langs deze groef af met een schaar

• Markeer de Pentaclip om de zadelhoek en positie op de Pentaclip weer te geven met een marker of tape
• Maak de Pentaclip los met een 5 mm inbussleutel en verwijder het zadel en de O-ringen van de bovenkant van de zadelpen
• Verwijder de zadelpen door deze vanaf de onderkant van het frame naar buiten te schuiven

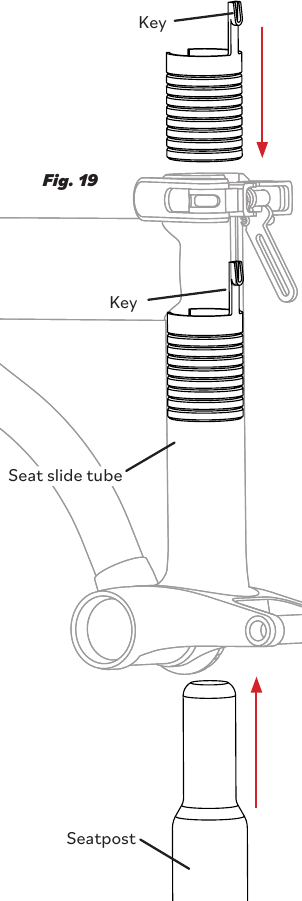

• Knijp het zadelhoogte-inzetstuk samen en plaats het in de bovenkant van de zadelbuis, waarbij u de sleutel uitlijnt met de sleuf

• Schakel de sleutel in met de basis van de sleuf (afb. 19)
• Plaats de zadelpen terug in de onderkant van het frame (afb. 19) en zorg ervoor dat de pen schoon is
• Plaats de O-ringen en het zadel terug, lijn de instelmarkeringen op de Pentaclip uit en draai vast (15 Nm)
• Controleer of de zadelhoogte correct is bij volledige verlenging, kleine aanpassingen kunnen worden gemaakt door de Pentaclip-positie iets omhoog of omlaag te bewegen op de pen (afb. 14), voor meer informatie zie https://www.brompton.com

HEM OPGEVOUWEN VERVOEREN

Zadel omhoog
Maak de zadelklemhendel los, trek de zadelpen ongeveer halverwege omhoog en klem hem opnieuw vast om de zadelpen vast te zetten.

DE FIETS DUWEN/TREKKEN TERWIJL HIJ IS OPGEVOUWEN

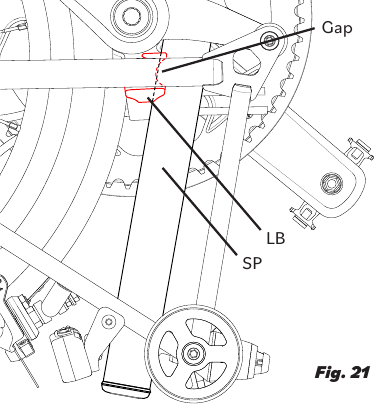

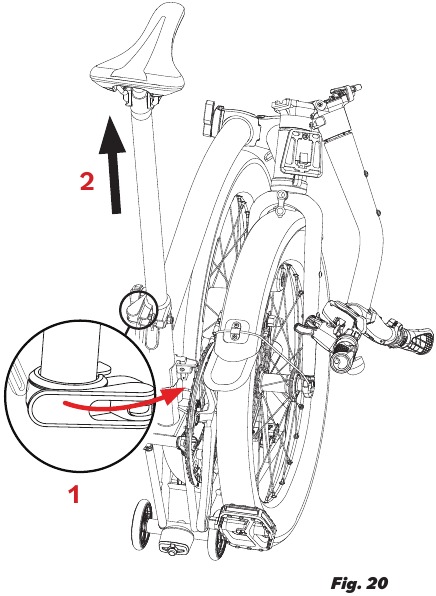

De fiets kan worden geduwd/getrokken terwijl hij is opgevouwen, als alternatief voor het oppakken en dragen van de fiets. In de opgevouwen positie, zet het zadel omhoog totdat de onderkant van de zadelpen in contact komt met het vergrendelblok (afb. 21). Omdat het vergrendelblok nog steeds contact maakt met de zadelpen, is de fiets nog steeds in de opgevouwen positie vastgezet, maar met het zadel iets omhoog. Het omhoog gebrachte zadel kan worden gebruikt als handvat om de fiets te duwen/trekken.

AANPASSING

Wanneer u de opgevouwen fiets oppakt, kan de fiets niet uitvouwen omdat het vergrendelblok LB contact maakt met de zadelpen SP om te voorkomen dat het achterframe beweegt.
De LB kan worden aangepast om de juiste opening tussen zichzelf en de SP te verkrijgen. Als de opening te klein is, blijft de pen erachter haken bij het opvouwen van de fiets, als hij te groot is, kan de opgevouwen fiets gedeeltelijk uitvouwen wanneer hij wordt opgetild.
Het is het gemakkelijkst om aanpassingen aan de LB te maken met de fiets volledig opgevouwen met de zadelpen omhoog. Wanneer de zadelpen omhoog staat, zorg er dan voor dat deze op zijn plaats is vergrendeld met behulp van de zadelklem.
Om de opening tussen de LB en de SP te verkleinen (afb. 21), gebruikt u een 4 mm inbussleutel en draait u de kapkopschroef in de LB een halve slag per keer los en laat u vervolgens de zadelpen zakken om te controleren of er speling is. Als de opening nog steeds te groot is, draait u nog een halve slag los en controleert u de zadelpen opnieuw. Herhaal dit proces totdat de juiste opening is verkregen.

DE VERSNELLINGEN AANPASSEN

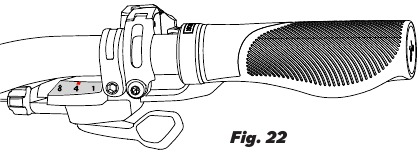

Zet de shifter op versnelling 4.

Controleer of de gele instellijnen op de cassette-verbindingsbeugel en de katrol zijn uitgelijnd.

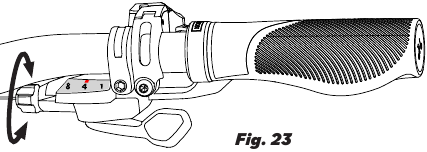

Als de gele instellijnen niet zijn uitgelijnd, draait u de kabelafstelcilinder van de shifter om de instellijnen uit te lijnen.

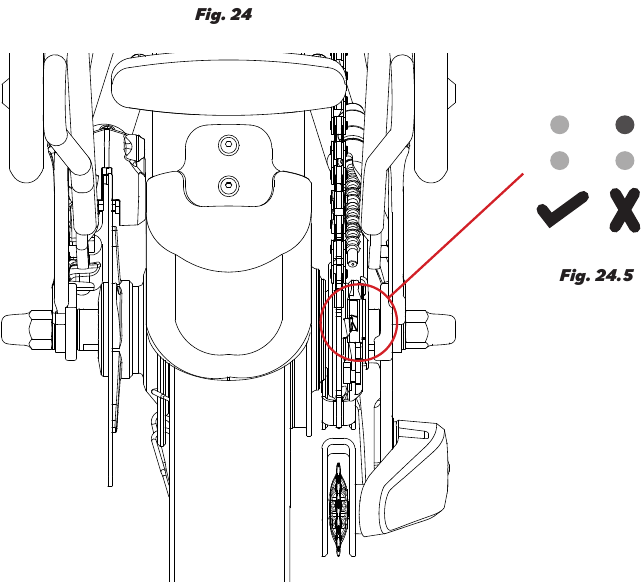

Beweeg de shifter hierna van 4 naar 8 en terug naar 4 en controleer opnieuw of de gele instellijnen zijn uitgelijnd (afb. 24.5).
