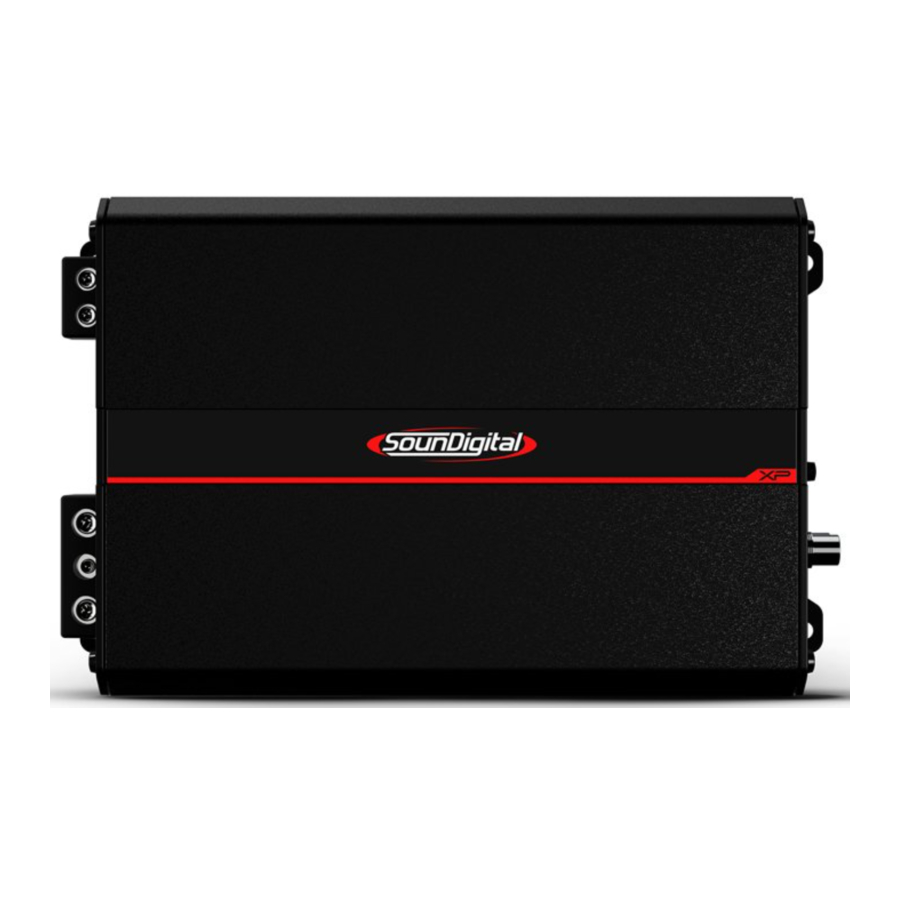

SounDigital XP 3000.1 Handleiding

INLEIDING

SounDigital producten worden gemaakt met grondstoffen van de hoogste kwaliteitsnormen en de meest moderne processen, apparatuur en technologie worden gebruikt bij de productie.

In deze handleiding leert u over het product, de functies en kenmerken, om het beste resultaat te behalen en te kunnen genieten van uw muziek met SounDigital kwaliteit en kracht.
Lees deze handleiding zorgvuldig door en volg nauwkeurig alle informatie die erin staat, deze zijn erg belangrijk en zorgen ervoor dat uw versterker optimaal werkt. Als u denkt dat het nodig is, aarzel dan niet om contact op te nemen met onze technische ondersteuning via het volgende contact:
info@soundigitalusa.com

INHOUD VAN DE VERPAKKING

• 01 XP 3000.1 versterker
• 01 SD Remote Level Control
• 01 Snelstartgids voor installatie met garantiekaart
• 01 Inbussleutel 2,0 mm
• 01 Inbussleutel 2,5 mm
• 01 Inbussleutel 3,0 mm
• 01 Kabel voor high-level ingang
• 01 Promotiesticker

BESCHRIJVING VAN DE PANELEN

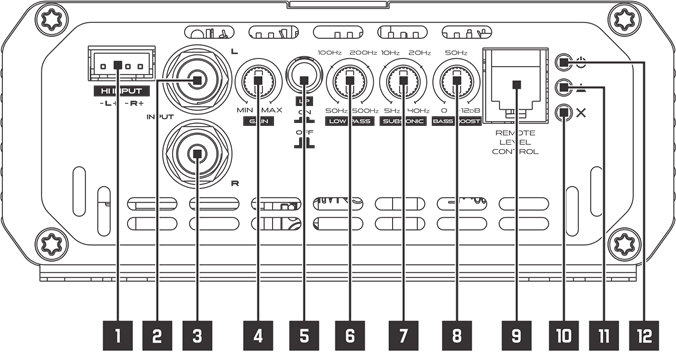

Audio-ingangen en bedieningselementen

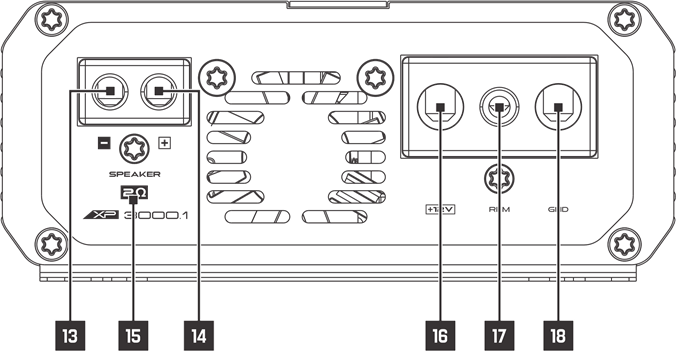

Stroomingangen en audio-uitgangen

INSTALLATIEVOLGORDE

VOORDAT U DOORGAAT MET DE INSTALLATIE, KOPPELT U DE NEGATIEVE AANSLUITING VAN ALLE ACCU'S LOS OM BRAND, SCHADE AAN DE VERSTERKER EN DE GEBRUIKER ZELF TE VOORKOMEN.

• Monteer de versterker zo dat u toegang heeft tot de connectoren;
• Installeer de stroomkabels op de juiste manier in het voertuig, beginnend bij de accu naar de zekeringhouder of stroomonderbreker, gebruik de kabel met de juiste afmeting. Maak alle aansluitingen, installeer zekeringhouders of stroomonderbrekers, maar zonder de zekeringen te plaatsen of met de stroomonderbrekers in de "OFF" (UIT) stand;

  DE MAXIMALE AFSTAND VOOR DE INSTALLATIE VAN DE ZEKERING/STROOMONDERBREKER IS 30 CM (12 INCHES) VAN DE ACCU.
• Sluit de stroomkabels aan op de versterker, let daarbij op de polariteit. Sluit alle positieve kabels (+) van de zekeringhouder of stroomonderbreker aan op de positieve connector van de versterker en alle negatieve stroomkabels van de accu's op de negatieve connector van de versterker;
• De aardingskabel moet zo kort mogelijk zijn en moet worden aangesloten op het chassis van het voertuig en de negatieve pool van de accu;

• Installeer de signaalingangskabels op de juiste manier, op afstand van de stroomkabels;
• Sluit de RCA- of high-level signaalingangskabels aan op de head-unit en versterkers;
• Installeer de audio-uitgangskabels met de juiste doorsnede, op afstand van de stroom- en audio-ingangskabels;
• Sluit de audio-uitgangskabels aan op de versterker en luidsprekers met inachtneming van de positieve (+) en negatieve (-) polariteiten;
• Installeer de remote kabel met de stroomkabels, met behulp van een kabel van 1,5 mm² (15 AWG) of dikker;
• Sluit de remote stroomkabel aan op de "REM" (REM) terminal van de versterker op de remote stroomuitgang van de hoofdunit (wanneer de high-level signaalingangen niet worden gebruikt);
• Voordat u het systeem inschakelt, controleert u alle aansluitingen en zorgt u ervoor dat er geen fouten of kortsluitingen zijn op de stroom- en aardingskabels;
• Sluit de aarde van de accu's weer aan;
• Controleer of de head-unit is uitgeschakeld en plaats vervolgens de zekeringen in de zekeringhouders of schakel de stroomonderbrekers in;
• Schakel de hoofdunit in en de versterker schakelt de "POWER ON" (AAN/UIT) LED in, wat aangeeft dat deze in werking is.

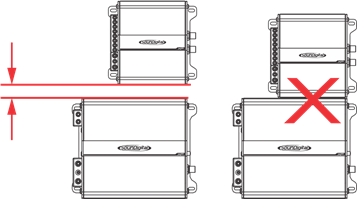

  Minimaal aanbevolen installatieafstand tussen versterkers*.
  1,18 inch (30 mm)


*Voor installaties met meer dan één versterker, tweede unit niet inbegrepen. Louter illustratieve afbeeldingen.

ELEKTRISCHE DIMENSIONERING EN AUDIO-INGANGEN

ELEKTRISCHE DIMENSIONERING
Voor een goede werking van uw SounDigital versterker heeft u de juiste dimensionering van het elektrische systeem en de gebruikte kabels nodig.
De onderstaande tabel toont de minimale doorsnede van GND-kabels, +12VDC-kabels en luidsprekeruitgangskabels op basis van het vermogen dat door de versterker wordt gegenereerd.

We raden aan om alleen OFC-kabels (Oxygen Free Copper) te gebruiken bij de installatie van onze producten.
Koper beklede aluminium draad (CCAW) mag niet worden gebruikt.

AUDIO-INGANGEN

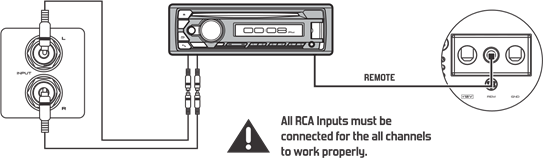

RCA-ingangen

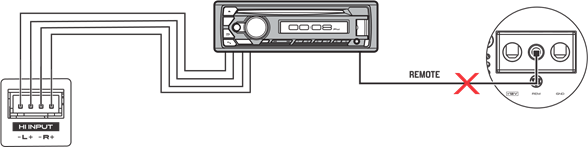

High-level signaalingangen

High-level ingang moet worden gebruikt als de hoofdunit geen RCA-uitgangen heeft.
Wanneer high-level ingangen worden gebruikt, is geen remote verbinding vereist, de versterker herkent het audiosignaal en schakelt in.
Als uw bronunit de versterker niet kan inschakelen via de high-level ingang, moet de remote ingang normaal worden aangesloten.

RCA- EN HIGH-LEVEL INGANGEN MOGEN NIET GELIJKTIJDIG WORDEN GEBRUIKT ANDERS KUNT U DE VERSTERKER BESCHADIGEN.

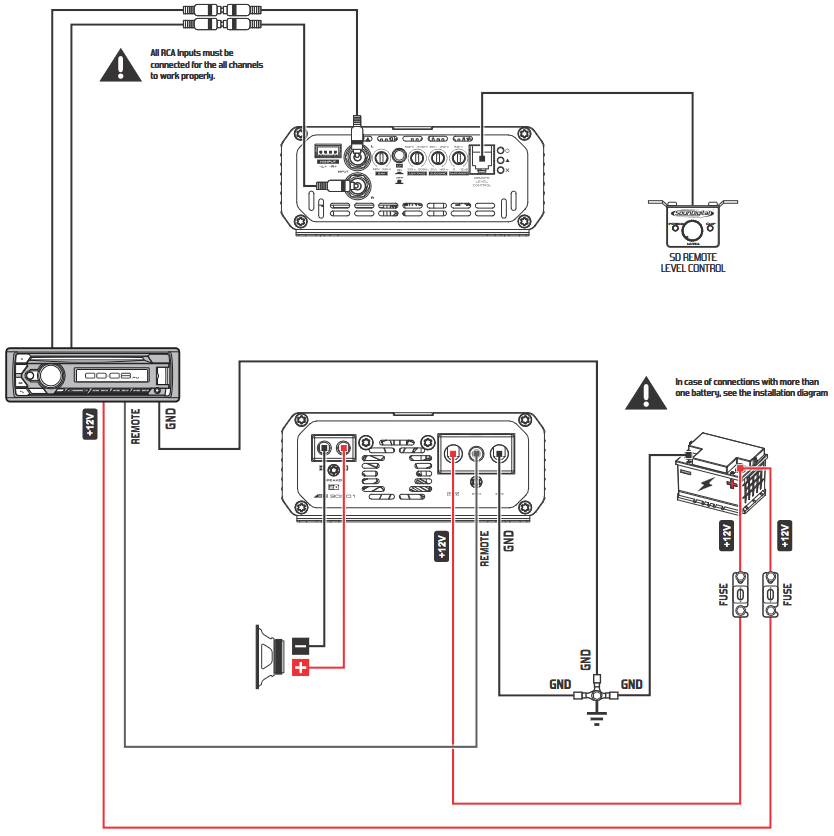

BEDRADINGSSCHEMA

EXTERNE NIVEAUREGELING - SD RLC
De SD RLC is een eenvoudig te installeren accessoire voor externe niveauregeling waarmee u het niveau van SOUNDIGITAL versterkers met remote niveauregeling kunt aanpassen.
In SD RLC kunt u het versterkerniveau aanpassen zonder dat u zich hoeft voorover te buigen en de versterkingsinstelling op de versterker hoeft aan te passen en kunt u de "CLIP" (CLIP) LED bewaken die ook beschikbaar is op het accessoire.

VERSTERKINGSINSTELLING

Noodzakelijke uitrusting:

• Digitale AC-voltmeter;
• Media met sinusgolf testtoon 60Hz opgenomen op 0db;
• Schroevendraaier 1/8" (voor het instellen van de versterking).

Instelprocedure:

• Deze procedure is hetzelfde voor beide versterkingsregelingen;
• Draai de versterkingsregeling helemaal omlaag;
• Koppel de uitgangskabels los van de versterkeruitgangen;
• Schakel alle verwerking uit (bass, treble, loudness, EQ, enz.);
• Zet het volume van de audiospeler op 3/4 van het volledige volume;

• Zet op de audiospeler de faderregeling in de middelste positie;
• Zet de LP keuzeschakelaar op "OFF" (UIT);
• Zet de variabele "SUBSONIC" (SUBSONISCHE) crossover op 5Hz;
• Zet "BASS BOOST" (BASSVERSTERKING) op 0dB;
• Gebruik een 60Hz sinusgolf;
• Sluit de AC-voltmeter aan op de luidsprekeruitgangsconnectoren van de versterker. Zorg ervoor dat u de spanning op de juiste connectoren test (+ en –);
• Verhoog de versterkingsregeling totdat de doelspanning wordt waargenomen met de voltmeter (zie de onderstaande tabel);
• Zodra u de versterker op de juiste uitgangsspanning hebt afgesteld, schakelt u de bronunit uit en sluit u de luidspreker(s) weer aan.

Download de tracks voor het instellen op www.soundigitalusa.com/tracks-for-set-up

CROSSOVER INSTELLEN

Bass Boost gebruiken
De versterker Bass Boost-instelling stelt de gebruiker in staat om de geluidsintensiteit op lage frequenties van het geluidssysteem te verhogen, waarbij de boost-intensiteit kan worden aangepast.
Dit is een semi-parametrisch equalizer-type circuit met een ''Q''-waarde voor het vaste filter, met een intensiteitsboost-aanpassing van 0 tot +12dB (16 keer) en een centrale frequentieaanpassing van het filter in 50Hz, waardoor het veelzijdig is voor verschillende soorten geluidssystemen.

Bass Boost aanpassen
Speel uw favoriete nummer af en stel de boost-intensiteit in tussen 0dB en +12dB op het variabele bedieningsniveau volgens uw voorkeur.

De crossovers aanpassen

Selecteer voor een volledig bereik de LP-toets in de "OFF" (UIT) positie en de variabele regelaar "SUBSONIC" (SUBSONISCH) op 5Hz. Alle frequenties worden gereproduceerd volgens de onderstaande afbeelding;

Om de variabele regelaar "SUBSONIC" (SUBSONISCH) in te stellen tussen 5Hz en 40Hz ("A") waar u het subsonische afsnijfilter wilt uitvoeren;

Stel in de variabele regelaar "LOW PASS" (LAAGDOORLAAT) in tussen 50Hz en 500Hz ("B") waar u het laagdoorlaat-afsnijfilter wilt uitvoeren en selecteer de "LP" (LP)-toets in de "ON" (AAN)-positie.

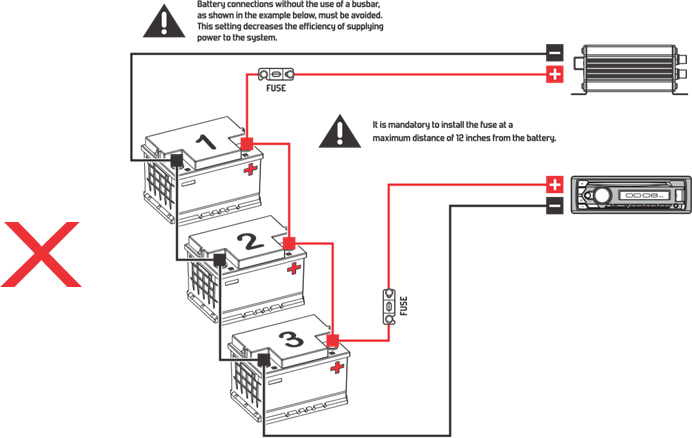

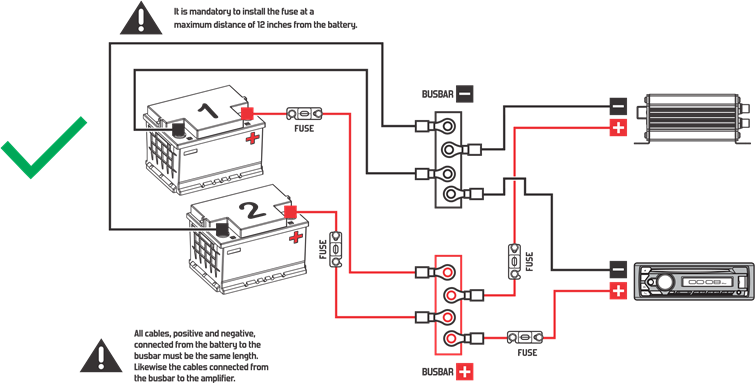

BATTERIJAANSLUITSCHEMA

Wanneer het nodig is om een of meer batterijbanken te combineren om de nodige stroom aan de versterker te leveren, wordt aanbevolen om batterijen van hetzelfde merk, model en indien mogelijk dezelfde fabricagebatch te gebruiken, zodat het systeem maximale prestaties levert.
Voor een ideale energieprestatie raden we aan om alle batterijen aan te sluiten op positieve en negatieve stroomrails en de stroomrails aan te sluiten op de versterker, zoals weergegeven in het onderstaande diagram:

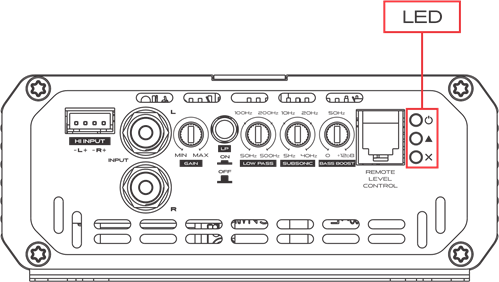

WERKINGSLICHTDIODES VERSTERKER

	"POWER" (VOEDING)-LED-indicator (blauw) LED "POWER" (VOEDING) uit - Product uit.
	"CLIP" (CLIP)-LED-indicator (geel) LED "CLIP" (CLIP) uit - Product werkt normaal. LED "CLIP" (CLIP) knippert - Audiovervormingsindicatie.
	"PROTECTION" (BESCHERMING)-LED-indicator (rood) LED "PROTECTION" (BESCHERMING) uit - Product werkt normaal.

DIAGNOSTISCHE TABEL

In de overgrote meerderheid van de gevallen kunnen situaties die op het eerste gezicht een defect lijken te zijn, door uzelf worden aangepast en opgelost zonder dat u geautoriseerde SounDigital technische assistentie hoeft te zoeken. Als het probleem aanhoudt na het uitvoeren van de onderstaande corrigerende maatregelen, neem dan contact op met ons dichtstbijzijnde technische team.

TECHNISCHE SPECIFICATIES

*Het is verplicht om de zekering op een maximale afstand van 12 inch van de batterij te installeren.
**Vermogen bij 14,4V @ 60Hz met een maximale THD van 1%.

**VERMOGENSWAARDE VOLGENS DE CTA-2006 INDUSTRIENORMEN.

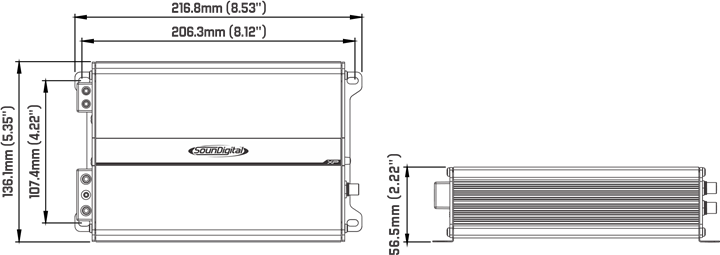

AFMETINGEN

*Gewichten kunnen enigszins variëren, afhankelijk van de fabrikant.

AANVULLENDE INFORMATIE
De gepresenteerde waarden zijn gebaseerd op metingen uitgevoerd in de laboratoria van SounDigital. Alle apparatuur die wordt gebruikt bij de assays, tests, metingen en het ijken van de technische parameters van SounDigital-producten is gekalibreerd in gecertificeerde laboratoria, waardoor de prestaties en de uitmuntendheid van de ontwikkelde producten worden gegarandeerd. Het productieproces kan variaties vertonen en de elektronische componenten kunnen ook veranderingen in waarden vertonen in relatie tot hun nominale parameters. Dit veroorzaakt kleine verschillen tussen de verrichte metingen. Kleine variaties in de waarden die door SounDigital worden gepresenteerd en bekendgemaakt, worden erkend.
Updates van informatie in dit document zullen altijd worden gepubliceerd en gratis beschikbaar worden gesteld voor consumentenraadpleging op de websites van het merk. De gebruiker wordt geadviseerd om indien nodig de handleiding in de nieuwste versie te zoeken. De afbeeldingen in dit document zijn representatief en louter illustratief; daarom komen ze niet noodzakelijkerwijs overeen met het daadwerkelijke product/model.

VEILIGHEIDSINSTRUCTIES

Lees alle veiligheidsinstructies in deze handleiding om letsel bij de gebruiker of schade aan de versterker te voorkomen.

De installatie van dit product moet worden uitgevoerd door een gekwalificeerde professional. Neem bij twijfel contact op met onze technische ondersteuning;	Gebruik rubberen O-ringen bij het doorvoeren van kabels door metalen wanden om doorsnijden van de kabel en kortsluiting te voorkomen;
Koppel de negatieve ( - ) pool van de accu los voordat u elektrische apparatuur in uw voertuig gaat installeren om brand, letsel of schade te voorkomen;	Zorg ervoor dat de gekozen locatie voor de installatie van de versterker de werking van het voertuig niet beïnvloedt;
Gebruik uw geluidssysteem veilig. Langdurige blootstelling aan geluidsdruk boven 85 dB kan onherstelbare gehoorschade veroorzaken;	Dit product kan temperaturen boven 60°C (140°F) bereiken. Zorg ervoor dat het koud is voordat u het aanraakt;
Deze apparatuur is bedoeld voor gebruik in auto-DC-spanningsbatterijen tussen 12,6 en 14,4 volt. Controleer de spanning van de batterijen voordat u de apparatuur installeert;	Reinig de versterker regelmatig met een borstel of droge doek om de thermische efficiëntie van het koellichaam te garanderen;
Installeer de versterker niet op plaatsen die zijn blootgesteld aan water, vuil of vocht;	Wees voorzichtig bij het maken van gaten in het voertuig. Zorg ervoor dat u geen gaten maakt in de brandstoftank, remleidingen of elektrische kabels van het voertuig;
Kies een geventileerde plaats om de versterker te installeren en vermijd het blokkeren van de ventilatieopeningen aan de zijkant;	Zorg ervoor dat de kabels goed zijn vastgemaakt tijdens de installatie;
Bevestig de versterker goed en stevig. Vermijd bevestiging aan metalen delen van het voertuig, omdat deze procedure aardlussen (ruis) kan veroorzaken;	Draag handschoenen, een veiligheidsbril en alle noodzakelijke PBM tijdens de installatie van SounDigital-versterkers.

DIT "WARNING" (WAARSCHUWING) TEKEN WAARSCHUWT DE GEBRUIKER VOOR BELANGRIJKE INFO. HET NIET OPVOLGEN VAN DEZE INSTRUCTIES KAN LETSEL BIJ DE GEBRUIKER OF SCHADE AAN DE APPARATUUR VEROORZAKEN.
