INHOUD VAN DE VERPAKKING

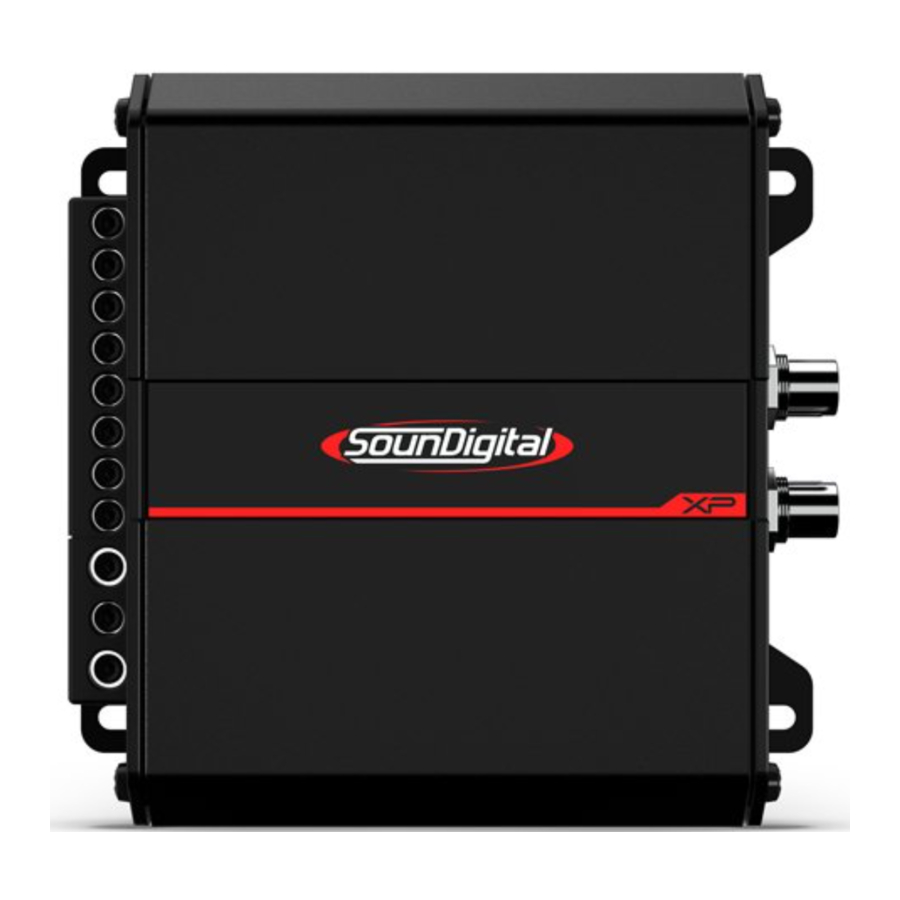

01 XP 400.4 versterker
01 Snelstartgids voor installatie met garantiekaart
01 Inbussleutel 2,0 mm
02 Kabels voor hoog niveau ingang
01 Promotiesticker
BESCHRIJVING VAN DE PANELEN

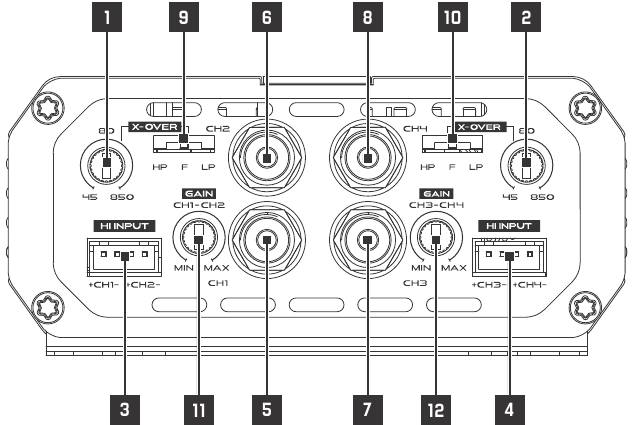

Audio-ingangen en bedieningselementen

| 1 | CH1/CH2 | Variabele crossoverregeling — 45 Hz ~ 850 Hz |
| 2 | CH3/CH4 | |
| 3 | CH1/CH2 | Audio-ingang – Hoog niveau (Om aan te sluiten op de luidsprekeruitgang van de head-unit) |
| 4 | CH3/CH4 | |
| 5 | CH1 | Audio-ingangen – RCA-connectoren |
| 6 | CH2 | |
| 7 | CH3 | |
| 8 | CH4 | |
| 9 | CH1/CH2 | Crossover-schakelaar High Pass — Full — Low Pass |
| 10 | CH3/CH4 | |
| 11 | CH1/CH2 | Variabele gainregeling |
| 12 | CH3/CH4 |

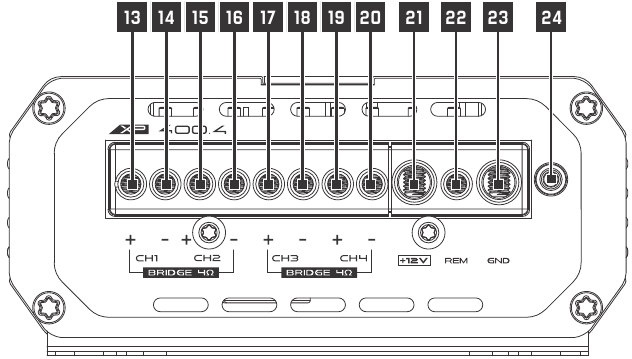

Stroomingangen en audio-uitgangen

| 13 | CH1 | Positieve luidsprekerconnector (+) |
| 14 | CH1 | Negatieve luidsprekerconnector (-) |
| 15 | CH2 | Positieve luidsprekerconnector (+) |
| 16 | CH2 | Negatieve luidsprekerconnector (-) |
| 17 | CH3 | Positieve luidsprekerconnector (+) |
| 18 | CH3 | Negatieve luidsprekerconnector (-) |
| 19 | CH4 | Positieve luidsprekerconnector (+) |
| 20 | CH4 | Negatieve luidsprekerconnector (-) |
| 21 | - | Positieve voedingsconnector (+12VDC) |
| 22 | - | Externe voedingsconnector (REM) |
| 23 | - | Negatieve voedingsconnector (GND) |
| 24 | Blauw | "POWER ON" (AAN/UIT) LED-indicator |
INSTALLATIEVOLGORDE
VOORDAT U VERDERGAAT MET DE INSTALLATIE, KOPPELT U DE NEGATIEVE AANSLUITING VAN ALLE ACCU'S LOS OM BRAND, SCHADE AAN DE VERSTERKER EN DE GEBRUIKER ZELF TE VOORKOMEN.
- Monteer de versterker op een manier dat u toegang hebt tot de connectoren;
- Installeer de stroomkabels op de juiste manier in het voertuig, beginnend bij de accu tot de zekeringhouder of stroomonderbreker, gebruik de kabel met de juiste maat. Maak alle verbindingen, installeer zekeringhouders of stroomonderbrekers, maar zonder de zekeringen te plaatsen of met de stroomonderbrekers in de "UIT"-stand;
DE MAXIMALE AFSTAND VOOR DE INSTALLATIE VAN DE ZEKERING/STROOMONDERBREKER IS 12 INCH (30 CM) VAN DE ACCU. - Sluit de stroomkabels aan op de versterker, met inachtneming van de polariteit. Sluit alle positieve kabels (+) van de zekeringhouder of stroomonderbreker aan op de positieve connector van de versterker en alle negatieve stroomkabels van de accu's op de negatieve connector van de versterker;
- De aardekabel moet zo kort mogelijk zijn en moet worden aangesloten op het chassis van het voertuig en de negatieve pool van de accu;
![]()
- Installeer de signaalingangskabels op een correcte manier, op afstand van de stroomkabels;
- Sluit de RCA- of de hoog niveau signaalingangskabels aan op de head-unit en versterkers;
- Installeer de audio-uitgangskabels met de juiste sectie, op afstand van de stroom- en audio-ingangskabels;
- Sluit de audio-uitgangskabels aan op de versterker en luidsprekers, met inachtneming van de positieve (+) en negatieve (-) polariteit;
- Installeer de externe kabel met de stroomkabels, met behulp van een kabel van 1,5 mm² (15 AWG) of dikker;
- Sluit de externe stroomkabel aan op de "REM"-aansluiting van de versterker bij de externe stroomuitgang van de hoofdunit (wanneer u geen gebruik maakt van de hoog niveau signaalingangen);
- Controleer, voordat u het systeem inschakelt, alle aansluitingen en zorg ervoor dat er geen fouten of kortsluitingen zijn op de stroom- en aardkabels;
- Sluit de aarde van de accu's opnieuw aan;
- Controleer of de head-unit is uitgeschakeld en plaats vervolgens de zekeringen in de zekeringhouders of schakel de stroomonderbrekers in;
- Schakel de hoofdunit in en de versterker schakelt de "POWER ON" (AAN/UIT) LED in, wat aangeeft dat deze in werking is.
Minimum aanbevolen installatieafstand tussen versterkers*.
1.18in. (30mm)

*Voor installaties met meer dan één versterker, tweede unit niet inbegrepen. Louter illustratieve afbeeldingen.
ELEKTRISCHE DIMENSIONERING
Voor een goede werking van uw SounDigital-versterker hebt u de juiste dimensionering van het elektrische systeem en de gebruikte kabels nodig.
De onderstaande tabel toont de minimale sectie van GND-kabels, +12VDC-kabels en luidsprekeruitgangskabels op basis van het vermogen dat door de versterker wordt gegenereerd.
| 400 WRMS | STROOMKABEL (+12VDC) AARDEKABEL (GND) | 10 mm² (7 AWG) |
| LUIDSPREKERKABEL | 1,5 mm² (15 AWG) | |
| EXTERNE KABEL | 1,5 mm² (15 AWG) |
We raden aan om alleen OFC-kabels (Oxygen Free Copper) te gebruiken bij de installatie van onze producten.
Aluminiumdraad met koperbekleding (CCAW) mag niet worden gebruikt.
AUDIO-INGANGEN

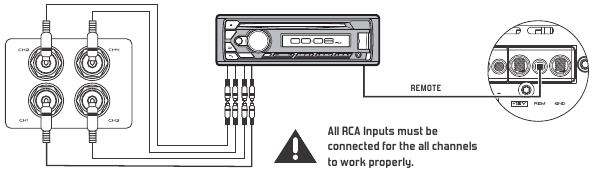

RCA-ingangen

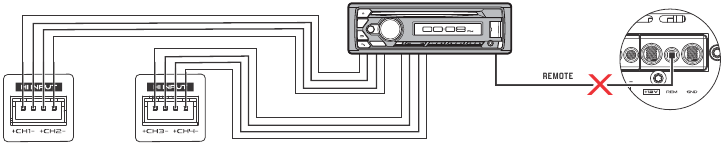

Hoog niveau signaalingangen

Hoog niveau ingang moet worden gebruikt wanneer de hoofdunit geen RCA-uitgangen heeft.
Wanneer hoog niveau ingangen worden gebruikt, is geen externe aansluiting vereist, de versterker herkent het audiosignaal en schakelt in.
Als uw bronunit de versterker niet kan inschakelen via de hoog niveau ingang, moet de externe ingang normaal worden aangesloten.
RCA- EN HOOG NIVEAU INGANGEN MOGEN NIET GELIJKTIJDIG WORDEN GEBRUIKT, ANDERS KAN DE VERSTERKER BESCHADIGD RAKEN.
SCHEMATISCHE WEERGAVE VAN DE BEDRADING

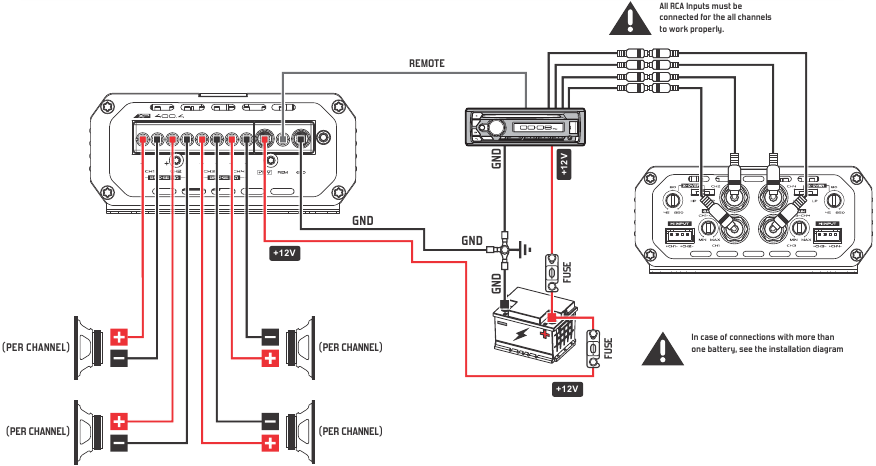

SCHEMATISCHE WEERGAVE VAN DE BEDRADING VAN 4 KANALEN

| Minimale impedantie | ||
| Model | Per kanaal | Brug |
| XP 400.4 4Ω | 2Ω | 4Ω |

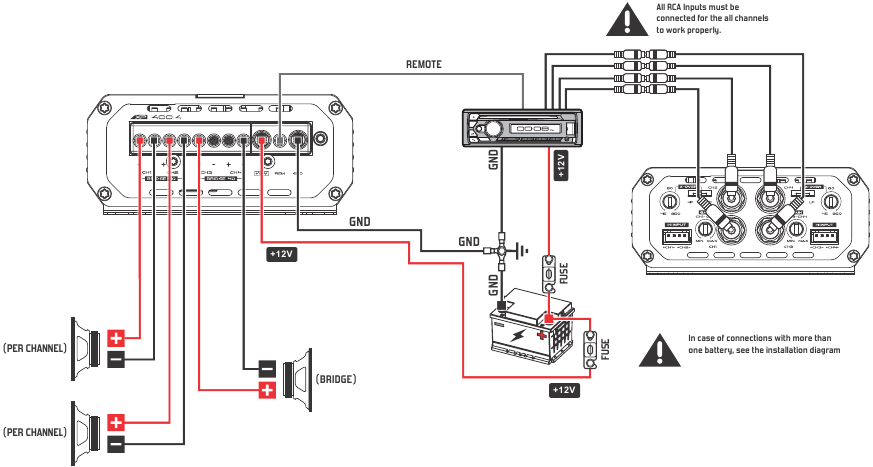

SCHEMATISCHE WEERGAVE VAN DE BEDRADING VAN 3 KANALEN

| Minimale impedantie | ||
| Model | Per kanaal | Brug |
| XP 400.4 4Ω | 2Ω | 4Ω |

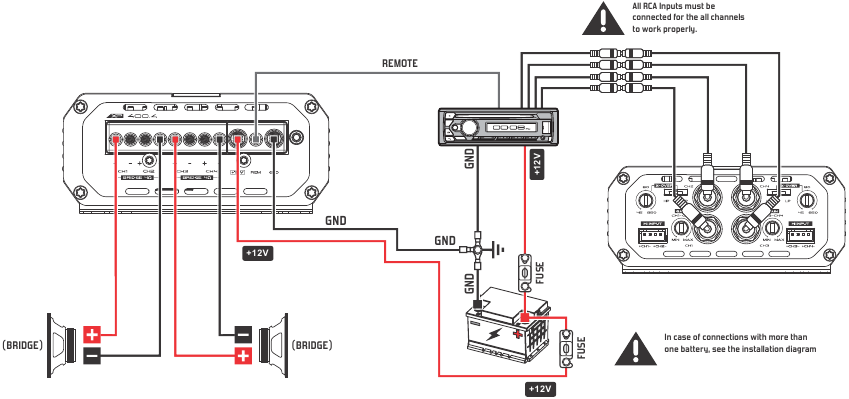

SCHEMATISCHE WEERGAVE VAN DE BEDRADING VAN 2 KANALEN (BRUG)

| Minimale impedantie | ||
| Model | Per kanaal | Brug |
| XP 400.4 4Ω | 2Ω | 4Ω |
GAIN-INSTELLING
Benodigde uitrusting:
- Digitale AC-voltmeter;
- Media met sinusgolftesttoon van 60 Hz opgenomen op 0 dB;
- Schroevendraaier 1/8" (voor gain-instelling).
Installatieprocedure:
- Deze procedure is hetzelfde voor beide gainregelingen;
- Draai de gainregeling helemaal omlaag;
- Koppel de uitgangskabels los van de versterkeruitgangen;
- Schakel alle verwerking uit (bass, treble, loudness, EQ, enz.);
- Zet het volume van de audiospeler op 3/4 van het volledige volume;
- Zet de faderregeling van de audiospeler op de middelste positie (linker- en rechterfaderregelingen);
- Zet de crossover-keuzeschakelaar op "F";
- Gebruik een sinusgolf van 60 Hz;
- Sluit de AC-voltmeter aan op de luidsprekeruitgangsaansluitingen van de versterker. Zorg ervoor dat u de spanning op de juiste connectoren test (+ en –);
- Verhoog de gainregeling totdat de doelspanning wordt waargenomen met de voltmeter (zie de onderstaande tabel);
- Zodra u de versterker op de juiste spanningsuitgang hebt afgesteld, schakelt u de bronunit uit en sluit u de luidspreker(s) opnieuw aan.
Download de tracks voor de installatie op www.soundigitalusa.com/tracks-for-set-up
| MODEL | STEREO/VERMOGEN | BRUG/VERMOGEN | STEREO-UITGANGSSPANNING | BRUG-UITGANGSSPANNING |
| XP 400.4 4Ω | 2Ω/4 x 100W | 4Ω/2 x 200W | 14,14V | 28,28V |
CROSSOVER INSTELLEN

"F" (Alle frequenties worden weergegeven);
"LP " (Ingesteld in de variabele regeling op Low Pass-functie);
"HP " (Ingesteld in de variabele regeling op High Pass-functie).
- Verander de schakelaar naar de "F" (Full Range) (Volledig bereik) positie - Alle frequenties worden weergegeven.
![SounDigital - XP 400.4 - Crossover instellen - Stap 1 Crossover instellen - Stap 1]()
- Verander de schakelaar naar de "HP" (HP) positie - Stel in de variabele regeling tussen 45Hz en 850Hz ("A") (A) in waar u het high-pass cut filter wilt uitvoeren;
![SounDigital - XP 400.4 - Crossover instellen - Stap 2 Crossover instellen - Stap 2]()
- Verander de schakelaar naar de "LP" (LP) positie - Stel in de variabele regeling tussen 45Hz en 850Hz ("B") (B) in waar u het low-pass cut filter wilt uitvoeren;
![SounDigital - XP 400.4 - Crossover instellen - Stap 3 Crossover instellen - Stap 3]()
AANSLUITSCHEMA BATTERIJ

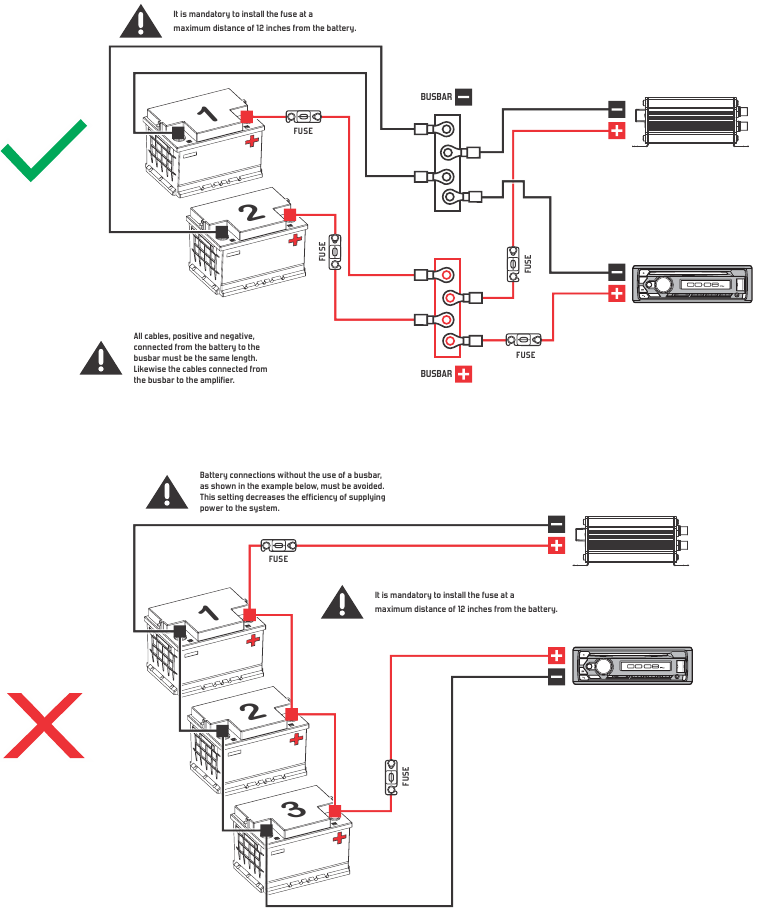

Indien nodig wordt de associatie van een of meer batterijbanken om de nodige stroom aan de versterker te leveren, aanbevolen om batterijen van hetzelfde merk, model en indien mogelijk dezelfde fabricage batch te gebruiken, zodat het systeem maximale prestaties levert.
Voor een ideale energieprestatie raden we aan om alle batterijen aan te sluiten op positieve en negatieve rails en de rails aan te sluiten op de versterker, zoals weergegeven in het onderstaande diagram:

*Slechts illustratieve afbeeldingen.
WERKING-LED'S VERSTERKER

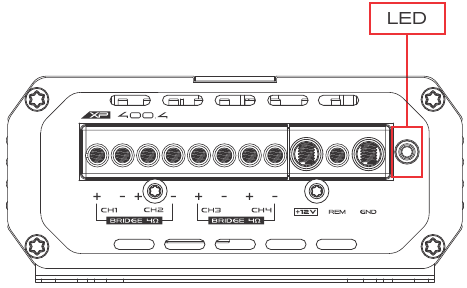

"POWER" (STROOM) LED-indicator (blauw)
LED "POWER" (STROOM) uit: Product uit.
LED "POWER" (STROOM) aan: Product aan.

*Slechts illustratieve afbeeldingen.
DIAGNOSTISCHE TABEL
In de overgrote meerderheid van de gevallen kunnen situaties die op het eerste gezicht een defect lijken te zijn, door uzelf worden aangepast en opgelost zonder dat u geautoriseerde technische assistentie van SounDigital hoeft te zoeken. Als het probleem aanhoudt na het uitvoeren van de onderstaande corrigerende maatregelen, neem dan contact op met ons dichtstbijzijnde technische team.
| SCHIJNBAAR DEFECT | MOGELIJKE OORZAAK | OPLOSSING |
| Versterker gaat niet aan. | Gebrek aan stroomtoevoer. |
|
| Wanneer audio wordt onderbroken. | Lage of zeer hoge voedingsspanning. |
|
| Abnormaal geluid uit de luidsprekers. | Aardfout. |
|
| Knalgeluid in luidsprekers wanneer de versterker wordt in- of uitgeschakeld. | RCA-aardfout. |
|
| Zwakke bas. | Fase-annulering tussen luidsprekers. |
|
| Versterker gaat aan maar er is geen audio. | Invoer- of uitvoerverbinding mislukt of geen signaal. |
|
TECHNISCHE SPECIFICATIES
| PARAMETERS | XP 400.4 - 4Ω |
| Vermogen RMS @ 4Ω** | 4 x 66W |
| Vermogen RMS @ 2Ω** | 4 x 100W |
| Vermogen RMS (Bridge) @ 8Ω** | 2 x 132W |
| Vermogen RMS (Bridge) @ 4Ω** | 2 x 200W |
| Frequentiebereik (-3dB) | 5Hz ~ 36kHz |
| Low-passfilter (12dB/octaaf) | 45Hz ~ 850Hz |
| High-passfilter (12dB/octaaf) | 45Hz ~ 850Hz |
| Bass Boost | N/A |
| Bedrijfsspanning | 9V ~ 16V |
| SNR | 96dB |
| Ingangsgevoeligheid (RCA) | 0.2V ~ 2V |
| Ingangsgevoeligheid (High Level input) | 1.5V ~ 15V |
| Stroomverbruik (muziek) | 17A |
| Stroomverbruik (max.) | 34A |
| Stroomkabel | 10mm² (7 AWG) |
| Luidsprekerkabel | 2 x 1.5mm² (15 AWG) |
| Afstandsbedieningskabel | 1.5mm² (15 AWG) |
| Aanbevolen zekering* (muziek) | 20A |
| Aanbevolen batterij (minimum) | 40Ah |
*Het is verplicht om de zekering op een maximale afstand van 30 cm van de batterij te installeren.
**Vermogen bij 14,4V @ 60Hz met een maximale THD van 1%.
**VERMOGENSWAARDE VOLGENS CTA-2006 INDUSTRIENORMEN.

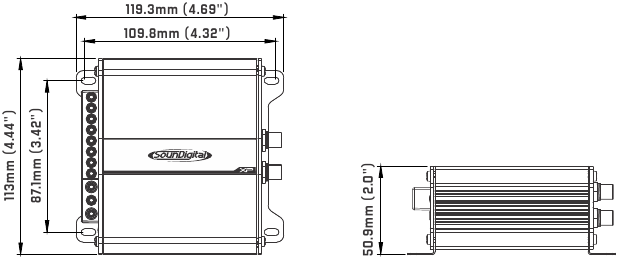

AFMETINGEN

| NETTO GEWICHT* | BRUTO GEWICHT* |
| 0.584 kg (1.28 lb) | 0.729 kg (1.60 lb) |
*Gewichten kunnen enigszins variëren, afhankelijk van de fabrikant.
AANVULLENDE INFORMATIE
De gepresenteerde waarden zijn gebaseerd op metingen uitgevoerd in de laboratoria van SounDigital. Alle apparatuur die wordt gebruikt bij de testen, proeven, metingen en ijking van de technische parameters van SounDigital-producten, is gekalibreerd in gecertificeerde laboratoria, waardoor de prestaties en de uitstekende standaard van de ontwikkelde producten worden gewaarborgd.
Het fabricageproces kan variaties vertonen en de elektronische componenten kunnen ook veranderingen in waarden vertonen in relatie tot hun nominale parameters. Dit veroorzaakt dus kleine verschillen tussen de uitgevoerde metingen. Kleine variaties in de waarden die door SounDigital worden gepresenteerd en bekendgemaakt, worden erkend.
VEILIGHEIDSINSTRUCTIES
Lees alle veiligheidsinstructies in deze handleiding om letsel aan de gebruiker of schade aan de versterker te voorkomen.
De installatie van dit product moet worden uitgevoerd door een gekwalificeerde professional. Neem bij twijfel contact op met onze technische ondersteuning;
Voordat u elektrische apparatuur in uw voertuig installeert, koppelt u de negatieve (-) pool van de accu los om brand, letsel of schade te voorkomen;

Gebruik uw geluidssysteem veilig. De voortdurende blootstelling aan geluidsdrukken boven 85 dB kan onomkeerbare gehoorschade veroorzaken;

Deze apparatuur is bedoeld voor gebruik in auto-gelijkstroomaccu's tussen 12,6 en 14,4 volt. Controleer de spanning van de accu's voordat u de apparatuur installeert;

Installeer de versterker niet op plaatsen die zijn blootgesteld aan water, vuil of vocht;

Kies een geventileerde plaats om de versterker te installeren en voorkom dat de ventilatieopeningen aan de zijkant worden geblokkeerd;

Bevestig de versterker correct en stevig. Vermijd bevestiging aan metalen onderdelen van het voertuig, aangezien deze procedure aardlussen (ruis) kan veroorzaken;

Gebruik rubberen O-ringen bij het geleiden van kabels door metalen wanden om kabelbreuk en kortsluiting te voorkomen;

Zorg ervoor dat de gekozen locatie voor de installatie van de versterker de werking van het voertuig niet beïnvloedt;

Dit product kan temperaturen bereiken boven 60 °C (140 °F). Zorg ervoor dat het koud is voordat u het aanraakt;

Reinig de versterker periodiek met een borstel of droge doek om de thermische efficiëntie van het koellichaam te waarborgen;

Wees voorzichtig bij het maken van gaten in het voertuig. Zorg ervoor dat u geen gaten maakt in de brandstoftank, remleidingen of elektrische kabels van het voertuig;

Zorg ervoor dat de kabels goed zijn vastgemaakt tijdens de installatie;

Draag handschoenen, veiligheidsbril en alle noodzakelijke PBM tijdens de installatie van SounDigital-versterkers.

DIT "WAARSCHUWINGS"-TEKEN WAARSCHUWT DE GEBRUIKER VOOR BELANGRIJKE INFORMATIE. HET NIET OPVOLGEN VAN DEZE INSTRUCTIES KAN LETSEL AAN DE GEBRUIKER OF SCHADE AAN DE APPARATUUR VEROORZAKEN.
Als u denkt dat het nodig is, aarzel dan niet om contact op te nemen met onze technische ondersteuning via het volgende contact:
