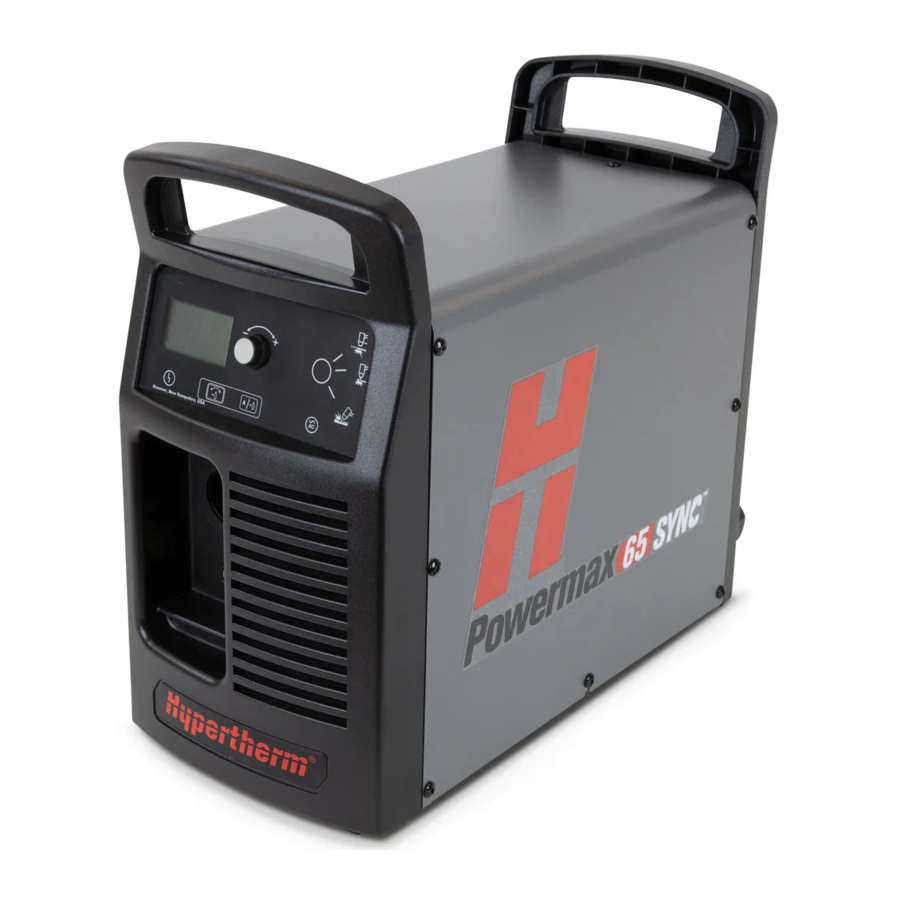

Hypertherm Powermax 65 / 85 / 105 / 125 / 65 SYNC / 85 SYNC / 105 SYNC Handleiding

Inleiding

Doel
Dit Field Service Bulletin beschrijft de stappen voor het vergrendelen van de Powermax65/85/105/125 voeding op de wielset (wielwagen).

Materialen en gereedschap
Er is geen speciaal gereedschap nodig.

Inhoud kit 229370

Inhoud kit 229467

De voeding op de wielwagen vergrendelen

1. Til de vergrendelpen (1) recht omhoog. De pen is met een staalkabel aan de as verbonden.

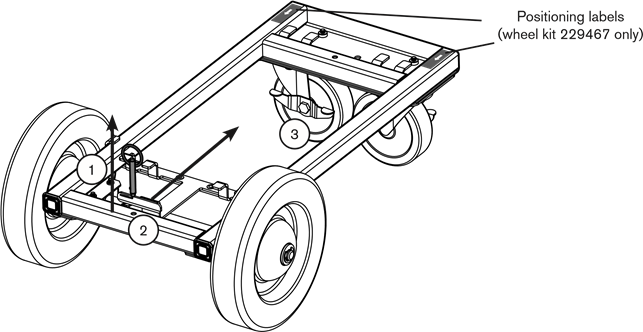

2. Duw de hendel van het achterste vergrendelmechanisme (2) naar voren in de richting van de zwenkwielen (3) en schuif het vergrendelmechanisme totdat het mechanisme stopt.

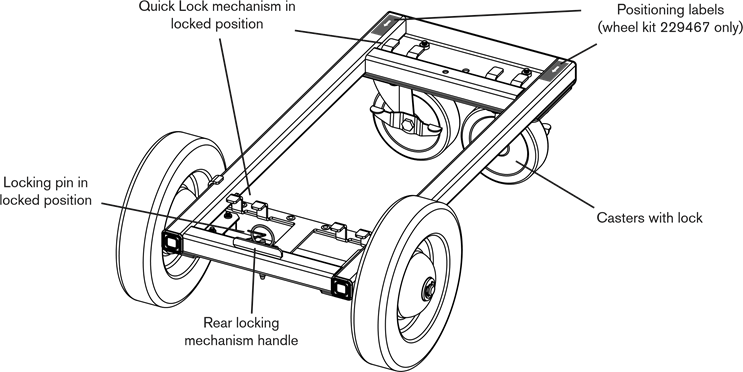

3. Plaats de voeding (4) op de wielwagen zodat de voorste poten van de voeding zich boven de zwenkwielen (3) bevinden. Centreer de voeding op de rails. Wielset 229467 heeft twee positioneringslabels op het frame van de wielset. (Zie de afbeeldingen op de vorige pagina.) De startlijn op het label moet gelijk liggen met, of net bedekt worden door de hoek op het voorpaneel van de voeding.
4. Houd de wagen vast en trek de hendel van het achterste vergrendelmechanisme (2) naar de achterkant van de wagen totdat het mechanisme stopt.
   Het vergrendelmechanisme trekt de voeding naar de achterkant van de wagen totdat de voorste en achterste poten van de voeding de voorste en achterste nokken van het vergrendelmechanisme raken.
5. Steek de vergrendelpen (1) door de hendel van het achterste vergrendelmechanisme (2) en in het frame van de wielwagen totdat de pen volledig in het frame zit.

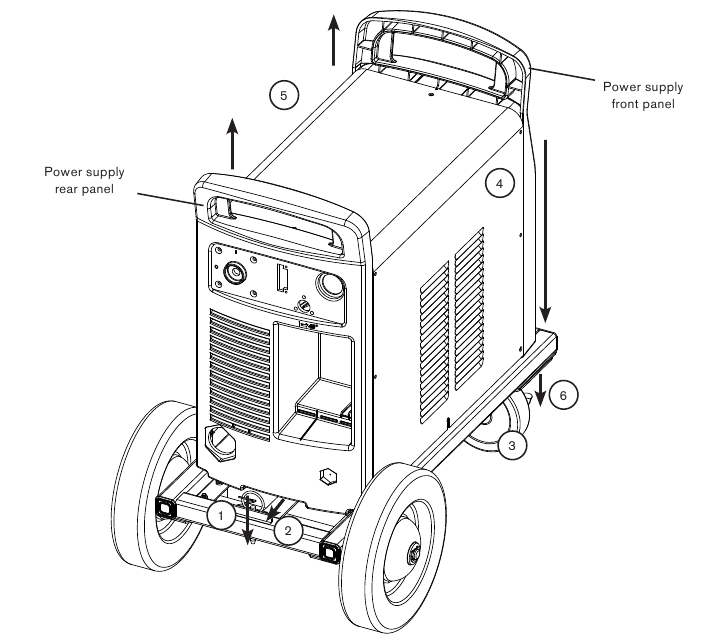

6. Til de handgrepen van de voeding (5) voorzichtig op om te controleren of de voeding stevig aan de voor- en achterkant van de wagen is bevestigd. Als de voeding niet aan de wagen is bevestigd, herhaal dan de procedure.
   De voeding is op zijn plaats vergrendeld. U kunt de Powermax positioneren door de voorste handgreep op te tillen en het systeem op de achterwielen van de wagen te rollen.
7. Druk het rempedaal (6) op beide zwenkwielen naar beneden om te voorkomen dat de voeding gaat rollen.


De voeding van de wielwagen verwijderen

1. Til de vergrendelpen (1) recht omhoog.

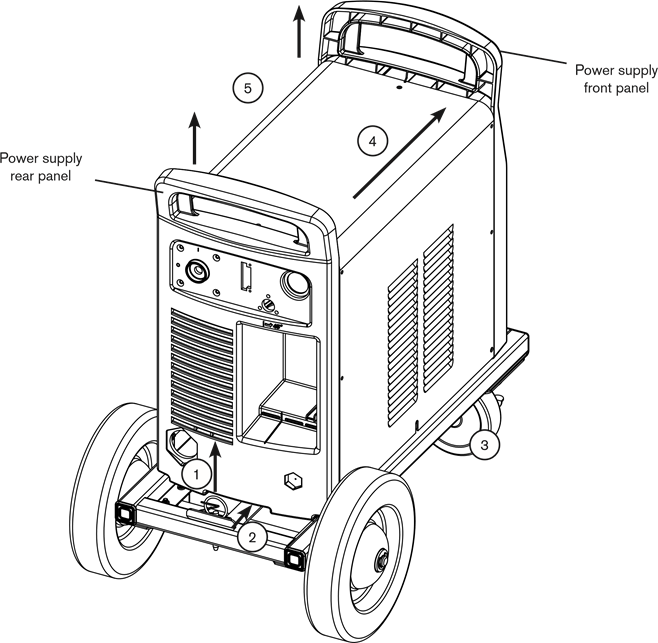

2. Terwijl u de wagen vasthoudt, duwt u de voeding (4) naar de voorkant van de wagen totdat de voeding stopt.
3. Duw de hendel van het achterste vergrendelmechanisme (2) naar voren in de richting van de zwenkwielen (3) totdat het mechanisme stopt. De voorste en achterste poten van de voeding zijn losgekoppeld van de voorste en achterste nokken van het vergrendelmechanisme.
4. Til de handgrepen van de voeding (5) voorzichtig op om de voeding van de wagen te verwijderen.
5. Trek de hendel van het achterste vergrendelmechanisme naar de achterkant van de wagen en plaats de vergrendelpen terug.

		ELEKTRISCHE SCHOK KAN DODELIJK ZIJN
	Schakel de stroom uit voordat u onderhoudswerkzaamheden uitvoert. Zie de Handleiding veiligheid en conformiteit die bij uw systeem is geleverd voor meer veiligheidsmaatregelen.
