Thetford Cassette C2 / C3 / C4 handleiding

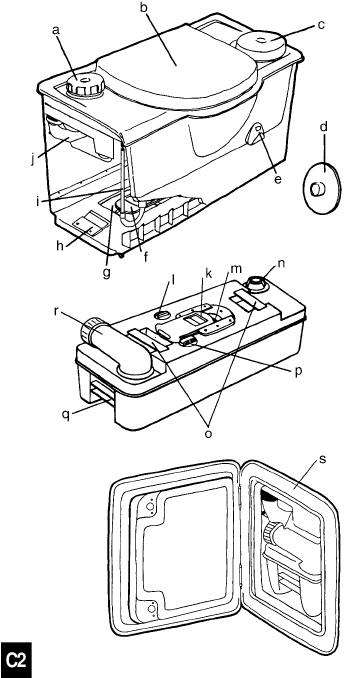

ONDERDELEN EN FUNCTIES

1. Spoelknop: opent en sluit het schuifblad en pompt water in de kom met behulp van een elektrische pomp.
2. Afneembare zitting en deksel
3. Toiletpapieropbergvak: houdt het papier droog en schoon.
4. Wandmontage voor toiletrol.
5. Niveau-indicator afvaltank: geeft aan wanneer de afvaltank vol is.
6. Lekbak: vangt druppels spoelwater op wanneer de afvaltank is verwijderd.
7. Opbergvak voor toiletvloeistoffen (alleen het hoge model).
8. Veiligheidspal: houdt de afvaltank op zijn plaats.
9. Afvoerpijp: ook niveau-indicator voor de spoelwatertank.
10. Watervultrechter: draait naar buiten voor eenvoudig vullen van de watertank.
11. Deksel: garandeert optimale hygiëne. Gaat open wanneer de afvaltank in het toilet wordt geplaatst en sluit wanneer de afvaltank wordt verwijderd.
12. Openingsmechanisme schuifblad.
13. Schuifblad / afdichting schuifblad.
14. Ontluchtingsplunjer: voor legen zonder spatten.
15. Bovenste handgreep: voor gemakkelijk dragen en legen.
16. Automatisch overdrukventiel: ventileert de afvaltank wanneer deze in het cassettetoilet wordt geplaatst. Voorkomt overmatige druk opbouw in de afvaltank.
17. Handgreep.
18. Draaibare uitstortpijp: zorgt ervoor dat de afvaltank gemakkelijk en hygiënisch kan worden geleegd.
19. Toegangsdeur tot afvaltank en watervultrechter: van buitenaf afsluitbaar op het voertuig.

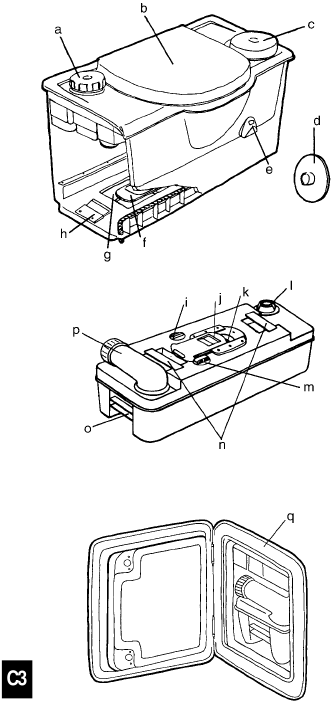

1. Spoelknop: opent de klep en bedient de elektrische pomp van uw voertuig.
2. Afneembare zitting en deksel
3. Toiletpapieropbergvak: houdt het papier droog en schoon.
4. Wandmontage voor toiletrol.
5. Niveau-indicator afvaltank: geeft aan wanneer de afvaltank vol is.
6. Lekbak: vangt druppels spoelwater op wanneer de afvaltank is verwijderd.
7. Opbergvak voor toiletvloeistoffen (alleen het hoge model).
8. Veiligheidspal: houdt de afvaltank op zijn plaats.
9. Openingsmechanisme schuifblad.
10. Deksel: garandeert optimale hygiëne. Gaat open wanneer de afvaltank in het toilet wordt geplaatst.
11. Schuifblad / afdichting schuifblad.
12. Ontluchtingsplunjer: voor legen zonder spatten.
13. Automatisch overdrukventiel: ventileert de afvaltank wanneer deze in het cassettetoilet wordt geplaatst. Voorkomt overmatige druk opbouw in de afvaltank.
14. Bovenste handgreep: voor gemakkelijk dragen en legen.
15. Handgreep.
16. Draaibare uitstortpijp: zorgt ervoor dat de afvaltank gemakkelijk en hygiënisch kan worden geleegd.
17. Toegangsdeur tot afvaltank en watervultrechter: van buitenaf afsluitbaar op het voertuig.

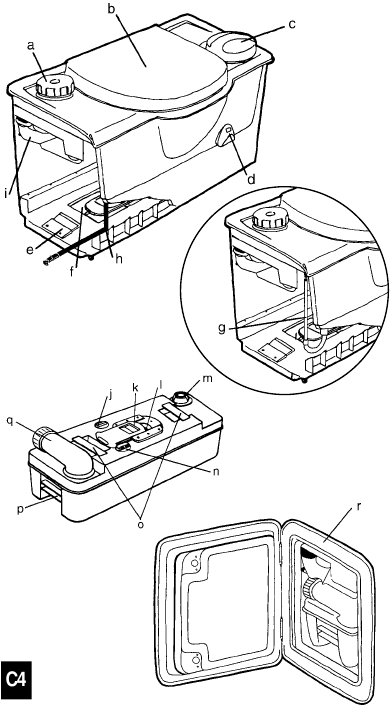

1. Handgreep schuifblad: opent en sluit het schuifblad.
2. Afneembare zitting en deksel
3. Spoelgreep.
4. Niveau-indicator afvaltank: geeft aan wanneer de afvaltank vol is.
5. Veiligheidspal: houdt de afvaltank op zijn plaats.
6. Opbergvak voor toiletvloeistoffen (alleen het hoge model).
7. Afvoerpijp voor de spoelwatertank.
8. Afvoerpijp; ook niveau-indicator voor de spoelwatertank.
9. Watervultrechter: draait naar buiten voor eenvoudig vullen van de watertank.
10. Openingsmechanisme schuifblad.
11. Deksel: garandeert optimale hygiëne. Gaat open wanneer de afvaltank in het toilet wordt geplaatst en sluit wanneer de afvaltank is verwijderd.
12. Schuifblad / afdichting schuifblad.
13. Ontluchtingsplunjer: voor legen zonder spatten.
14. Automatisch overdrukventiel: ventileert de afvaltank wanneer deze in het cassettetoilet wordt geplaatst. Voorkomt overmatige druk opbouw in de afvaltank.
15. Bovenste handgreep: voor gemakkelijk dragen en legen.
16. Handgreep.
17. Draaibare uitstortpijp: zorgt ervoor dat de afvaltank gemakkelijk en hygiënisch kan worden geleegd.
18. Toegangsdeur tot afvaltank en watervultrechter: van buitenaf afsluitbaar op het voertuig.

INLEIDING

Het Thetford cassettetoilet is een product van hoge kwaliteit. Het functionele ontwerp combineert een moderne stijl met gebruiksgemak en vormt een geïntegreerd onderdeel van uw caravan- of camperbadkamer. Het cassettetoilet is vervaardigd van hoogwaardig synthetisch materiaal met een hoogglans afwerking. Dit maakt het een duurzaam en gebruikers- en onderhoudsvriendelijk toilet.
Het toilet bestaat uit twee delen: een permanent vast toilet en een afvaltank die van buitenaf toegankelijk is. De verwijderbare afvaltank bevindt zich onder het toilet en kan worden verwijderd via een deur aan de buitenkant van de caravan of camper.
Het Thetford cassettetoilet is de oplossing voor alle sanitaire problemen in uw caravan of camper!

VOORBEREIDEN VOOR GEBRUIK

De punten 1 tot en met 3 zijn alleen van toepassing op de modellen C2 en C4. Als u een C3-cassettetoilet heeft (aangesloten op het centrale watersysteem in uw caravan of camper), begint u bij punt 4.

C2 EN C4

1. Open de toegangsdeur aan de buitenkant van uw caravan en draai de watervultrechter naar buiten. Verwijder de dop.

2. Voeg de aangegeven hoeveelheid Thetford toiletvloeistof voor de watertank toe via de watervultrechter. Dit zorgt voor een betere en schonere spoeling en houdt het water in de spoeltank fris. Vul daarna de watertank met schoon leidingwater.

3. Schroef de dop terug op de watervultrechter. Draai de watervultrechter terug naar binnen tegen de zijkant van de spoelwatertank.
   Let op: er blijft 150 ml water in de watervultrechter achter wanneer de watertank leeg is.


C2 C3 EN C4

4. Verwijder de afvaltank door de veiligheidspal omlaag te trekken.

5. Trek de afvaltank naar buiten tot aan de stop. Kantel hem iets en haal de tank er helemaal uit.

6. Plaats de tank rechtop en draai de uitstortpijp omhoog.

7. Verwijder de dop, met de maatbeker erin, van de uitstortpijp en giet de aangegeven hoeveelheid Thetford toiletvloeistof in de afvaltank. Dit breekt afval snel af, voorkomt onaangename geuren in de afvaltank en houdt de binnenkant van de afvaltank schoon. Voeg vervolgens ongeveer 2 liter water toe - genoeg om ervoor te zorgen dat de bodem van de afvaltank bedekt is. Schroef de maatbekerdop terug op de uitstortpijp. Draai de uitstortpijp terug naar de oorspronkelijke positie.

   N.B.: De dop van de uitstortpijp wordt in dezelfde verpakking meegeleverd als deze handleiding.

   Voeg nooit toiletvloeistof toe via het schuifblad of via de toiletpot. Dit is direct met water in de afvaltank.
8. Schuif de afvaltank terug in de oorspronkelijke positie via de toegangsdeur.
   Let op! Gebruik nooit geweld als u de tank niet gemakkelijk terug kunt plaatsen. Dit kan ernstige schade veroorzaken.

9. Zorg ervoor dat de afvaltank is vastgezet met de veiligheidspal. Sluit de toegangsdeur en vergrendel deze.


GEBRUIK

Punt 10 is van toepassing op de cassettetoiletmodellen C2 en C3. Als u een C4-cassettetoilet heeft, begint u bij punt 11.

C2 EN C3

10. Laat water in de kom lopen door eenmaal op de spoelknop te drukken. Het toilet kan met een open of gesloten klep worden gebruikt. Om de klep te openen, draait u de handgreep van het schuifblad tegen de klok in. Uw Thetford toilet is nu klaar voor gebruik.


C4

11. Voeg water toe aan de kom door de spoelgreep naar rechts te draaien. Het toilet kan met een open of gesloten klep worden gebruikt. Om de klep te openen, draait u de handgreep van het schuifblad tegen de klok in. Uw Thetford toilet is nu klaar voor gebruik.


C2 C3 EN C4

12. Open na gebruik de klep (als deze nog gesloten is) door de knop van het schuifblad (C4) / de spoelknop (C2 en C3) naar links te draaien. Spoel het toilet door de spoelgreep naar rechts te draaien (C4) of door op de spoelknop te drukken (C2 en C3). Sluit de klep na gebruik.


Let op! Laat geen water in de kom staan als het toilet niet wordt gebruikt. Dit helpt niet om onaangename geuren te verminderen en leidt alleen tot overstromingen.

C2 EN C3

13. Toiletpapier blijft schoon en droog in het speciaal ontworpen geïntegreerde opbergvak. De toiletrol kan ook aan de muur worden bevestigd met de speciale houder die bij de unit wordt geleverd.

14. Toiletrol vervangen: Verwijder de toiletrolhouder uit het opbergvak op het deksel. Houd de onderkant van de houder in één hand en het deksel in de andere. Duw voorzichtig naar binnen en draai in tegengestelde richting tot u een klik hoort. Koppel de twee delen los. Vervang de toiletrol. Druk de houder en het deksel weer op elkaar en draai ze opnieuw in tegengestelde richting tot ze op hun plaats klikken. Om verstoppingen te voorkomen, adviseren wij het gebruik van Aqua Soft snel oplossend toiletpapier.


LEDIGEN

De afvaltank heeft een inhoud van 20 liter. Deze moet uiterlijk worden geleegd wanneer de afvalniveau-indicator van groen naar volledig rood is veranderd. Het is raadzaam om de afvaltank eerder te legen. De afvalniveau-indicator begint pas van groen naar rood te veranderen als de tank voor ³/₄ vol is.
Let op! Zorg ervoor dat de afvaltank niet te vol raakt.

15. Zorg ervoor dat het schuifblad gesloten is. Open de toegangsdeur aan de buitenkant van het voertuig. Druk de veiligheidspal omlaag en verwijder de afvaltank.

16. Draag de tank aan de handgrepen naar een normaal toilet of naar een legale afvalverwerkingspunt. Plaats de afvaltank rechtop op de grond en draai de uitstortpijp omhoog.

17. Verwijder de dop van de uitstortpijp. Houd de afvaltank vast aan de bovenste handgreep die zich het dichtst bij de uitstortpijp bevindt. Houd de achterste handgreep met uw andere hand vast, zodat u de ontluchtingsplunjer met uw duim kunt bedienen. Houd de ontluchtingsplunjer ingedrukt om ervoor te zorgen dat de tank zonder spatten wordt geleegd.
    Let op! De ontluchtingsplunjer mag pas worden ingedrukt als de uitstortpijp naar beneden wijst!
    Op deze manier kan de tank zonder spatten worden geleegd. Spoel de tank na het legen en reinig het schuifblad grondig met water. Reinig ook het schuifblad met water.

18. Maak het toilet indien nodig weer klaar voor gebruik. Schuif de afvaltank in het toilet en sluit de toegangsdeur.


OPSLAG

Het is belangrijk dat u de onderstaande instructies volgt als u het Thetford toilet voor langere tijd niet verwacht te gebruiken.
De volgende tekst is alleen van toepassing op het cassettetoiletmodel C3. Als u een model C2 of C4 heeft, volg dan de instructies onder punt 19, 20 en 21.

C3

Als u een cassettetoiletmodel C3 heeft en uw toilet in de winter niet wordt gebruikt, volg dan de procedure om uw caravan of camper klaar te maken voor de winter: Voordat u het centrale watersysteem aftapt, opent u de magneetklep van het cassettetoilet door op de spoelknop te drukken. Houd de knop ingedrukt (of plaats een gewicht op de spoelknop) tijdens het aftappen van het watersysteem.

C2 EN C4

19. Leeg de watertank volledig via de afvoerpijp, die tevens de niveau-indicator voor de watertank is. Verwijder het kijkglas door het vanaf de bovenste plug naar beneden te trekken. Leid de afvoerslang naar buiten door de opening van de toegangsdeur, zodat het water eruit stroomt.


C4

20. Spoel een paar keer met de hand, zodat het spoelmechanisme volledig is afgetapt.


C2 EN C4

21. Draai de watervultrechter naar buiten om het spoelsysteem verder te legen. Verwijder de dop onder de watervultrechter, zodat het resterende spoelwater uit de tank kan stromen. Het spoelsysteem van uw toilet is nu volledig leeg.


REINIGING EN ONDERHOUD

De afdichting van de afvaltank, de afdichting van het automatische overdrukventiel en de afdichting van de dop moeten regelmatig worden gereinigd. Wanneer het toilet veelvuldig wordt gebruikt, is een maandelijkse reiniging over het algemeen voldoende.
Wij adviseren om de afdichtingen en het schuifblad te reinigen met Thetford Bathroom Cleaner.
Let op! Gebruik nooit huishoudelijke schoonmaakmiddelen (bleekmiddel, oplosmiddelen of andere krachtige reinigingsmiddelen). Deze kunnen permanente schade veroorzaken aan de afdichtingen en andere toiletcomponenten.

• Spuit Thetford Bathroom Cleaner in het toilet.
• Spoel de kom met water en veeg de rest van het toilet af met een vochtige doek.
  Tip! Voor een echt glanzend toilet kunt u het na het reinigen droogwrijven met een zachte droge doek.
• Reinig de afdichtingen en het schuifblad grondig, wrijf ze in met olijfolie en veeg ze af met een doek of een stuk toiletpapier. Herhaal de bovenstaande handeling als de afdichting en het schuifblad vuil zijn of als het openen en sluiten van het schuifblad moeilijker wordt.
  Let op! Gebruik nooit Vaseline of plantaardige olie, behalve olijfolie. Deze kunnen lekkage veroorzaken.

Als het toilet voor langere tijd niet wordt gebruikt, is het raadzaam om de afdichtingen te reinigen en ze licht in te vetten met olijfolie. Dit zorgt ervoor dat ze in goede staat (soepel) blijven.
N.B. De afdichting van het schuifblad is een onderdeel van het toilet dat aan slijtage onderhevig is. Afhankelijk van de omvang en de manier van gebruik, zal de afdichting na een bepaalde periode aan kwaliteit verliezen en moet deze worden vervangen.

WINTERGEBRUIK

U kunt uw Thetford cassettetoilet in koud weer gewoon gebruiken, zolang het toilet zich in een verwarmde ruimte bevindt. Zo niet, dan bestaat er een risico op bevriezing. In dat geval adviseren wij om het toilet af te tappen door de instructies onder 'Opslag' te volgen.
Om milieuredenen wordt het gebruik van antivries, zoals dat in een autoradiator wordt gebruikt, afgeraden.

KLANTENSERVICE

Bezoek onze website als u meer informatie nodig heeft of vragen heeft over uw toilet, www.thetford-europe.com. De beschikbare informatie omvat veelgestelde vragen, problemen en oplossingen, reparatie-instructies, tips en een lijst met Thetford dealers in uw regio. Als u nog vragen of opmerkingen heeft, neem dan contact op met de klantenservice in uw land (zie de adressen achter in deze handleiding).
