hager TYMS616D Handleiding

Inleiding

Deze instructies beschrijven de veilige en correcte installatie en inbedrijfstelling van de KNX Secure schakel-/jaloezieactoren. Deze instructies zijn een informatie-eenheid van het apparaat als aanvulling op de bedienings- en installatie-instructies die bij het product zijn inbegrepen.

Gebruikte symbolen
Vereiste. Aan deze vereiste moet zijn voldaan voordat met de volgende montagestap wordt doorgegaan.
Instructie in één stap of een willekeurige reeks.
1 Instructie in meerdere stappen. De volgorde moet worden aangehouden.
Verwijzing naar aanvullende documenten/informatie

Tabel 1: Gebruikte symbolen

	Leveringsomvang		Installatie door een gekwalificeerde elektricien		Raadpleeg de toepassingshandleiding voor meer informatie over het configureren van het apparaat
	KNX-gecertificeerd		Ondersteunt KNX Data Secure
	Installatieklem met bedieningsopening		Compatibiliteit met KNX S-mode (ETS)		Compatibiliteit met Hager Easytool
	Geschikt voor gebruik in China		Geschikt voor gebruik in Marokko		Geschikt voor gebruik in Australië en Nieuw-Zeeland

Symbool	Waarschuwingswoord	Gevolg van niet-naleving
		Leidt tot ernstig letsel of de dood.
		Kan leiden tot ernstig letsel of de dood.
		Kan leiden tot licht letsel.
		Kan leiden tot schade aan het apparaat.
	Opmerking	Kan leiden tot materiële schade.

Symbool	Beschrijving
	Waarschuwing voor elektrische schok.
	Waarschuwing voor schade door mechanische belasting.
	Waarschuwing voor schade door elektriciteit.
	Waarschuwing voor schade door brand.

Doelgroep

Elektronische apparaten mogen uitsluitend worden gemonteerd, geïnstalleerd en geconfigureerd door een elektrisch geschoolde en gecertificeerde specialist in overeenstemming met de relevante installatienormen van het land. De in de betreffende landen geldende voorschriften ter voorkoming van ongevallen moeten worden nageleefd.
Daarnaast zijn deze instructies bedoeld voor systeembeheerders en elektrisch geschoolde specialisten.

Leveringsomvang

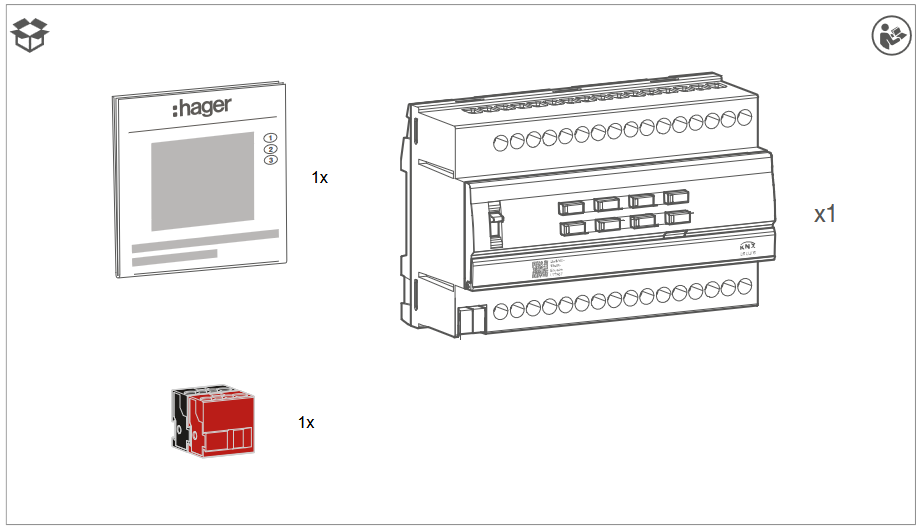

Fig. 1: TYMS616D leveringsomvang

Ontwerp en lay-out van het apparaat

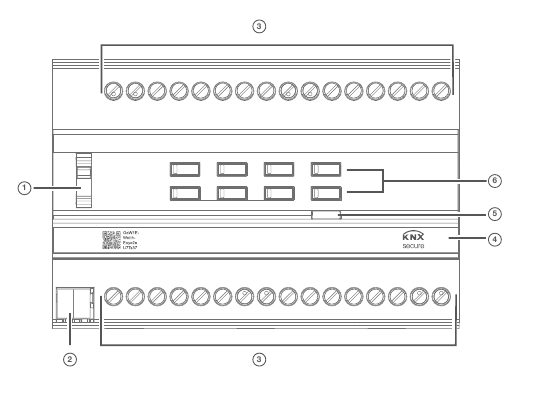

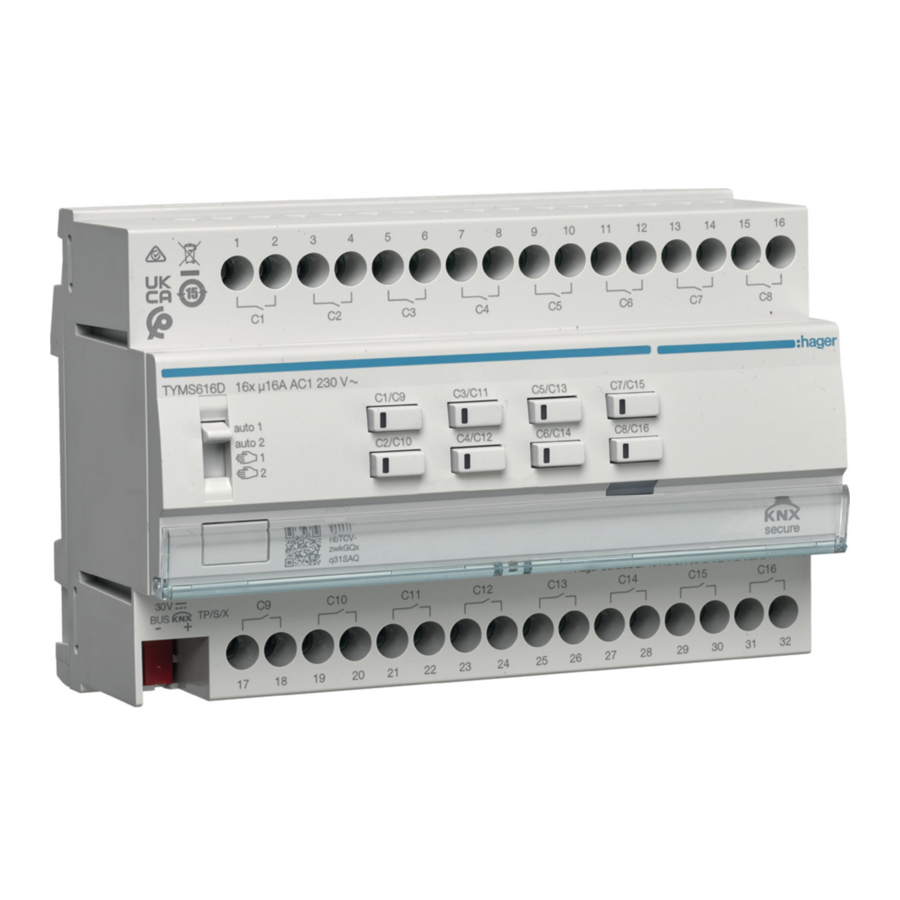

Fig. 2: Ontwerp en lay-out van het apparaat, schakel-/jaloezieactor, 16/8-voudig

1. Schuifschakelaar auto 1/auto 2/ /

2. KNX-busaansluitklem
3. Aansluitingen van belastingen
4. Etiketteringsveld
5. Verlichte programmeerknop
6. Bedieningsknop voor handmatige modus voor elk paar uitgangen met status-LED

Functie

Systeeminformatie

Dit apparaat is een product van het KNX-systeem en voldoet aan de KNX-richtlijnen. Gedetailleerde specialistische kennis, verkregen via KNX-trainingen, is vereist om dit te begrijpen.
Het apparaat is compatibel met KNX Data Secure. KNX Data Secure kan in het ETS-project worden geconfigureerd en biedt bescherming tegen manipulatie in gebouwautomatisering. Gedetailleerde kennis over dit onderwerp is vereist. Voor KNX Secure-inbedrijfstelling is een apparaatcertificaat (FDSK) vereist, dat aan het apparaat is bevestigd (QR-codelabel). Tijdens de installatie moet het apparaatcertificaat van het apparaat worden verwijderd en op een veilige plaats worden bewaard.
De planning, installatie en inbedrijfstelling van het apparaat worden uitgevoerd met KNX-gecertificeerde software.

systemlink inbedrijfstelling

De functie van het apparaat is softwareafhankelijk. De software is te verkrijgen uit de productdatabase. U kunt de nieuwste versie van de productdatabase, technische beschrijvingen en conversie- en extra ondersteuningsprogramma's vinden op onze website.

easylink inbedrijfstelling

De functie van het apparaat is configuratieafhankelijk. De configuratie kan ook worden uitgevoerd met behulp van apparaten die speciaal zijn ontwikkeld voor eenvoudige instelling en inbedrijfstelling.
Dit type configuratie is alleen mogelijk met apparaten die compatibel zijn met het easylink-systeem. easylink staat voor eenvoudige, visueel ondersteunde inbedrijfstelling. Voorgeconfigureerde standaardfuncties worden via een servicemodule aan de ingangen/uitgangen toegewezen.

Functionele beschrijving

De schakel-/jaloezieactor 16/8-voudig ontvangt telegrammen van sensoren of andere bedieningselementen via de KNX en schakelt elektrische verbruikers. De relaisuitgangen van de actor kunnen in de ETS worden ingesteld op schakelbedrijf of jaloeziebedrijf (2 uitgangen per kanaal). Gemengde bediening van deze bedrijfsmodi is ook mogelijk op het apparaat.
In schakelbedrijf schakelt het apparaat elektrische belastingen, zoals verlichting; in jaloeziebedrijf kan het zijn uitgangen gebruiken om elektrisch bediende jaloezieën, rolluiken, zonweringen of soortgelijke hangende objecten te bedienen die geschikt zijn voor netspanning.
De bedieningsknoppen voor handmatige modus aan de voorkant van het apparaat kunnen worden gebruikt om de uitgangen in KNX-modus of een niet-geprogrammeerde staat te schakelen. Dit biedt een snelle manier om de functie van de aangesloten verbruikers te controleren (bouwplaatsbedrijf).

Correct gebruik

• Schakelen van elektrische belastingen (230 V AC) met potentiaalvrije contacten
• Schakelen van elektrisch bediende motoren (230 V AC) voor jaloezieën, rolluiken, zonweringen en soortgelijke hangende objecten
• Installatie op DIN-rail volgens IEC 60715

Productkenmerken

• Compatibel met KNX Data Secure-producten
• Handmatige activering van de uitgangen op het apparaat mogelijk, bouwplaatsbedrijf
• Statusindicatie van de uitgangen op het apparaat
• Scènefunctie
• Geforceerde positie door controller op hoger niveau
• Aansluiting van verschillende externe geleiders mogelijk

Functies in schakelbedrijf:

• NO- of NC-bedrijf
• Feedbackfunctie
• Centrale schakelfuncties
• Tijdschakelfuncties: inschakelvertraging, uitschakelvertraging, traplichtschakelaar met voorwaarschuwingsfunctie
• Scènefunctie
• Urenteller

Functies in rolluik-/jaloeziebedrijf:

• Geschikt voor AC-motoren 110–230 V
• Positie kan direct worden gestart
• Lamellenpositie direct regelbaar
• Feedback van bedrijfsstatus, hangende positie en lamellenafstelling
• Geforceerde positie door controller op hoger niveau
• Veiligheidsfunctie: 3 onafhankelijke windalarmen, regenalarm, vorstalarm
• Zonweringsfunctie met automatische verwarming en koeling
• Uitschakelfunctie
• Scènefunctie
• 3 alarmen

Logische eigenschappen

• Logische poort
• Converter (conversie)
• Blokkeringselement
• Comparator – eindschakelaar

Bediening

Handmatige modus in-/uitschakelen
Busspanningsvoeding is aanwezig.

• Druk schakelaar (1) in de stand .
  Handmatige modus is ingeschakeld; de uitgangen kunnen onafhankelijk van elkaar worden bediend via de bedieningsknoppen (zie afb. 2/6):
  schakelt de bediening van uitgangen C1.... C8 in (16-voudig).
  schakelt de bediening van uitgangen C9... C16 in (16-voudig).

Tijdens de handmatige modus wordt de controller via de KNX-bus gedeactiveerd.
systemlink inbedrijfstelling:
Afhankelijk van de programmering is de handmatige modus permanent geactiveerd of voor een tijdsperiode die is geconfigureerd met behulp van de applicatiesoftware. Als de handmatige modus via de applicatiesoftware is uitgeschakeld, vindt er geen activering plaats.

Of:

• Verplaats schakelaar (1) naar de stand auto 1/auto 2.
  Handmatige bediening is uitgeschakeld. De bediening vindt uitsluitend plaats via de KNX-bus. De uitgang neemt de positie in die is gedefinieerd door de buscontroller. De schakelstatus wordt weergegeven door de status-LED van de bedieningsknop (zie afb. 2/6).
  auto 1 geeft de status weer van uitgangen C1... C8 (16-voudig).
  auto 2 geeft de status weer van uitgangen C9... C16 (16-voudig).

Bedieningsuitgangen in handmatige modus
De bediening vindt per uitgang plaats door herhaaldelijk kort op de bedieningsknop te drukken (zie tab. 2).


Risico op schade door gelijktijdig indrukken van de knoppen voor OMHOOG en OMLAAG als een motor is aangesloten wanneer de motor zich in een niet-geprogrammeerde toestand bevindt! Motoren, hangende objecten en het apparaat kunnen worden vernield!

• Druk in de handmatige modus nooit meer dan één knop tegelijk in bij het werken met niet-geprogrammeerde apparaten.

Opmerking
Als de rolluik/jaloezie zich in de eindpositie bevindt, moet op de tegenoverliggende knop worden gedrukt om de rolluik/jaloezie te bewegen.

Informatie voor gekwalificeerde elektriciens

Installatie en elektrische aansluiting

Elektrische schok bij aanraking van onder spanning staande delen!
Een elektrische schok kan tot de dood leiden!

• Isoleer alle aansluitkabels voordat u aan het apparaat gaat werken en dek alle onder spanning staande delen in de omgeving af!

Niet-toegestane verhitting als de belasting van het apparaat te hoog is!
Het apparaat en de aangesloten kabels kunnen in het aansluitgebied beschadigd raken!

• De maximale stroombelastbaarheid niet overschrijden!

Vernielingsgevaar bij parallelle aansluiting van meerdere motoren op één uitgang!
Eindstandschakelaars kunnen aan elkaar smelten. Motoren, ophangingen en het apparaat kunnen worden vernield!

• Sluit slechts één motor per uitgang aan!

Het apparaat installeren
Let op!
Houd rekening met het temperatuurbereik. Zorg voor voldoende koeling.

1. Installeer het apparaat op een TH 35 7.5–15 DIN-rail conform IEC 60715:2017 / EN 60715:2017.

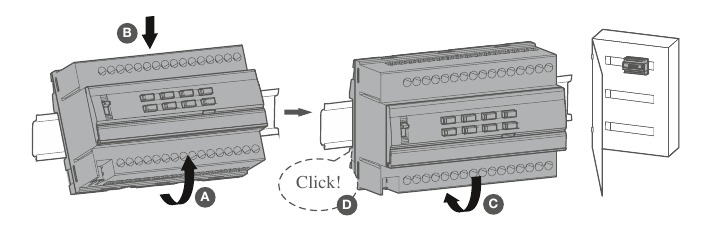

   Afb. 3: Het apparaat op de DIN-rail installeren


Het apparaat aansluiten
De apparaatuitgangen (afb. 2/3) zijn in de ETS geparametriseerd als schakeluitgangen.
De apparaatuitgangen (afb. X) zijn in de ETS geparametriseerd als schakeluitgangen.

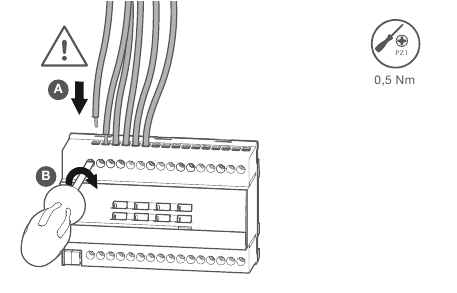

1. Sluit de belasting aan op de uitgangen van het apparaat. Neem daarbij de aanhaalmomentdetails op het apparaat in acht. Twee naast elkaar liggende uitgangen vormen een jaloezie-uitgang.
   Afb. 4: De aansluitkabels aansluiten

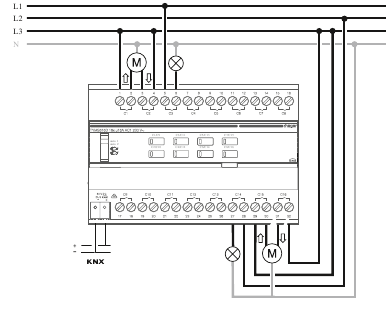

   Afb. 5: Aansluitvoorbeelden

   De totale stroombelastbaarheid van naast elkaar liggende uitgangen mag niet hoger zijn dan 20 A.
   Afb. 6: Totale stroombelastbaarheid van naast elkaar liggende uitgangen


De buskabel aansluiten
De aansluitkabels voor de belasting en voeding zijn aangesloten.

1. Sluit de buskabel aan via de busaansluitklem (afb. 2/2).
   Afb. 7: De buskabel aansluiten


Inbedrijfstelling

Het apparaat kan op drie manieren worden geprogrammeerd:

• KNX systemlink-modus (standaard ETS-programmering) zie systemlink – het fysieke adres laden en applicatiesoftware
• KNX Secure-modus zie Inbedrijfstelling in KNX Secure-modus
• KNX easylink-modus zie easylink-inbedrijfstelling

systemlink – het fysieke adres en de applicatiesoftware laden
Het apparaat is geïnstalleerd en aangesloten, zodat het klaar is voor gebruik.
De schuifschakelaar voor manuele modus (afb. 2/1) staat in positie auto1/auto2.

1. Schakel de busspanning in.
2. Druk op de programming-knop (afb. 2/5).
   De knop licht op.
   Als de knop niet oplicht, is er geen busspanning aanwezig op het apparaat.
3. Laad het fysieke adres in het apparaat.
   Status-LED van de knop gaat uit.
4. Laad de applicatiesoftware in het apparaat.
5. Noteer het fysieke adres op het labellenveld (afb. 2/4).
6. Schakel de netspanning bij de uitgangen in.

Inbedrijfstelling in KNX Secure-modus
Het apparaat is geïnstalleerd en aangesloten, zodat het klaar is voor gebruik.

1. Activeer de veilige inbedrijfstellingsmodus in ETS.
2. Voer het apparaatcertificaat (QR-code) 2 in (zie afb. 10), scan het (zie afb. 8) of voeg het toe aan het project in ETS.
   Let op!
   Gebruik een camera met hoge resolutie om de QR-code te scannen.
   Afb. 8: Het apparaatcertificaat van het apparaat verwijderen (vergelijkbaar met illustratie)

   Afb. 9: De QR-code scannen

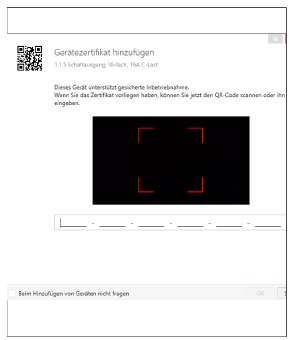

   Afb. 10: De QR-code handmatig invoeren


3. Documenteer alle wachtwoorden en bewaar ze op een veilige plaats.
4. Verwijder het apparaatcertificaat (QR-code) van het apparaat en bewaar het samen met de wachtwoorden.
5. Noteer het apparaatcertificaat samen met het fysieke adres en de productreferentie.
   Afb. 11: Het apparaatcertificaat in de projectdocumentatie opslaan

   Afb. 12: Het artikelnummer en het fysieke adres voor het apparaatcertificaat noteren


easylink
Informatie over de systeemconfiguratie is te vinden in de uitgebreide beschrijving van de servicemodule easylink.

Het apparaat in bedrijf stellen
Het apparaat is correct geïnstalleerd en aangesloten.

1. Schakel de netspanning bij de uitgangen in.
2. Schakel de busspanning in.
   Afhankelijk van de parametrering lichten de status-LED's van de bedieningsknoppen voor de handmatige modus op.

Bedrijfstijd en lamellenafsteltijd bepalen
Bij jaloezie-/rolluikbediening is de bedrijfstijd voor het positioneren van de zonwering belangrijk. De positie wordt berekend op basis van de bedrijfstijd. De lamellenafsteltijd voor lamellenjaloezieën, bepaald door het ontwerp, maakt deel uit van de totale bedrijfstijd. De openingshoek van de lamellen wordt daarom ingesteld als de bedrijfstijd tussen de open en gesloten positie.
Let op!
De bedrijfstijd voor OMHOOG is normaal gesproken langer dan de bedrijfstijd voor OMLAAG en moet indien nodig afzonderlijk worden gemeten.

1. Meet de OMHOOG- en OMLAAG-bedrijfstijd van de ophanging.
2. Meet de lamellenafsteltijd tussen OPEN en GESLOTEN.
3. Voer de gemeten waarden in in de parameterinstelling – looptijd of lamellenstaptijd.

Functionele test
De functionaliteit van de uitgangen wordt weergegeven via de status-LED van de bedieningsknop (afb. 2/6).

/auto 1 geeft de status van de uitgangen C1... C8 (16-voudig) weer.
/auto 2 geeft de status van de uitgangen C9... C16 (16-voudig) weer.

De afzonderlijke uitgangen kunnen in de handmatige modus worden geschakeld via de bedieningsknop (afb. 2/6).
Het apparaat is correct geïnstalleerd en aangesloten.
De net- en busspanning zijn ingeschakeld.

Rolluik-/jaloeziebediening
De rolluik/jaloezie bevindt zich in de bovenste eindpositie.

• Zet de schuifschakelaar (afb. 2/1) in de handmatige positie.
• Druk kort op de handmatige bedieningsknop (afb. 2/6) (jogmodus).
  De aangesloten rolluik/jaloezie beweegt geleidelijk naar beneden en de status-LED licht elke keer dat de knop wordt ingedrukt op.

OF:

• Houd de handmatige bedieningsknop (afb. 2/6) > 2 s ingedrukt.
  De aangesloten rolluik/jaloezie beweegt naar de onderste eindpositie en de status-LED knippert totdat de eindpositie is bereikt.

Schakelwerking
De aangesloten belasting is uitgeschakeld.

• Zet de schuifschakelaar (afb. 2/1) in de handmatige positie.
• Druk kort op de handmatige bedieningsknop (afb. 2/6) gedurende < 2 s.
  De aangesloten belasting wordt ingeschakeld en de status-LED van de knop licht op.

Demontage

De belastingkabels loskoppelen
Alle kabels die spanning naar het apparaat leveren, zijn uitgeschakeld.

1. Schroef de aansluitkabels los en verwijder ze van het apparaat.

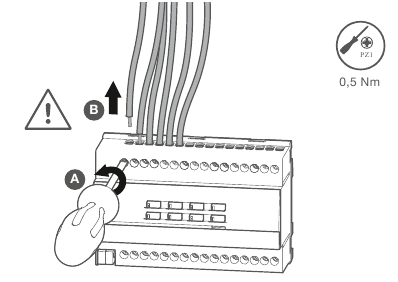

   Afb. 13: De belastingkabels loskoppelen


De busaansluitklem verwijderen
De busspanning is uitgeschakeld.

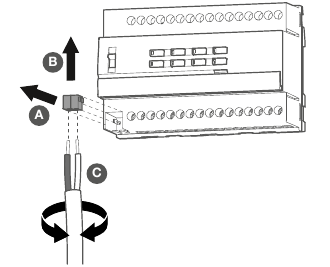

1. Verwijder de busaansluitklem van het apparaat.
   Afb. 14: De busaansluitklem verwijderen


Het apparaat demonteren
De busaansluitkabel en de belastingkabels zijn losgekoppeld.

1. Verwijder het apparaat van de DIN-rail.

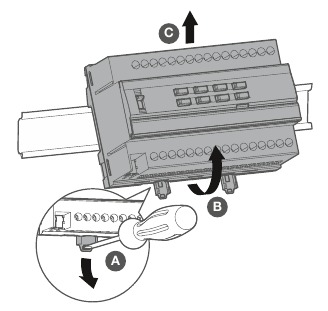

   Afb. 15: Het apparaat van de DIN-rail verwijderen

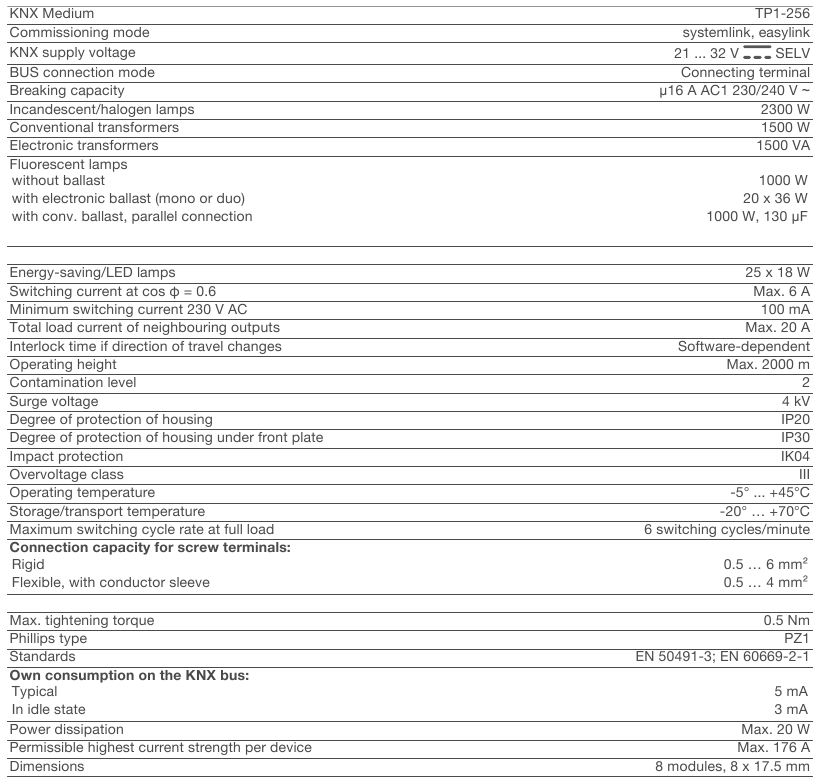

Technische gegevens

Probleemoplossing

Handmatige bediening niet mogelijk

Schakelaar (1) niet ingesteld op
Zet de schakelaar op

Handmatige bediening is niet ingeschakeld (systemlink).
Schakel handmatige bediening in via applicatiesoftware.

Buswerking niet mogelijk

Busspanning is niet aanwezig.
Controleer de busaansluitklemmen op de juiste polariteit.
Controleer de busspanning door kort op de programmeerknop (5) te drukken, rode led licht op als de busspanning aanwezig is.

Handmatige modus is actief
Schakelaar (1) staat in positie
Zet schakelaar (1) in positie auto1/auto2.

Rolluiken/jaloezieën bewegen niet naar de eindpositie.

De bedieningstijd voor de rolluiken/jaloezieën is verkeerd ingesteld.
Controleer de bedieningstijden. Controleer de metingen en herprogrammeer het apparaat indien nodig.

Accessoires

Optionele accessoires

Veiligheidsinstructies

Elektrische apparaten mogen alleen worden geïnstalleerd en gemonteerd door een gekwalificeerde elektricien in overeenstemming met de relevante installatienormen, richtlijnen, voorschriften, richtlijnen, veiligheids- en ongevallenpreventievoorschriften van het land.
Gevaar door elektrische schok. Schakel de stroom uit voordat u aan het apparaat of de belasting gaat werken. Houd rekening met alle stroomonderbrekers die gevaarlijke spanningen leveren aan het apparaat of de belasting.
Het niet naleven van deze installatie-instructies kan leiden tot schade aan het apparaat, brand of andere gevaren.

door elektrische schok. Het apparaat is niet geschikt voor veilige uitschakeling of isolatie van de netvoeding.

door elektrische schok op de SELV/PELV-installatie. Niet geschikt voor het schakelen van SELV/PELV-spanningen.
Sluit slechts één motor per uitgang aan. Als er meerdere motoren zijn aangesloten, kunnen motoren of het apparaat beschadigd raken.
Gebruik alleen aandrijvingen met mechanische of elektrische eindstandschakelaars. Controleer de eindstandschakelaars op de juiste afstelling. Houd u aan de gegevens van de motorfabrikant. Het apparaat kan beschadigd raken.
Sluit geen driefasenmotoren aan. Het apparaat kan beschadigd raken.
Neem de gegevens van de motorfabrikant in acht met betrekking tot de omschakeltijd en de maximale inschakelduur.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download hager TYMS616D Handleiding

Beschikbare talen
