hager TYMS616D Installatievoorschriften
Gerelateerde Handleidingen voor hager TYMS616D
Samenvatting van Inhoud voor hager TYMS616D

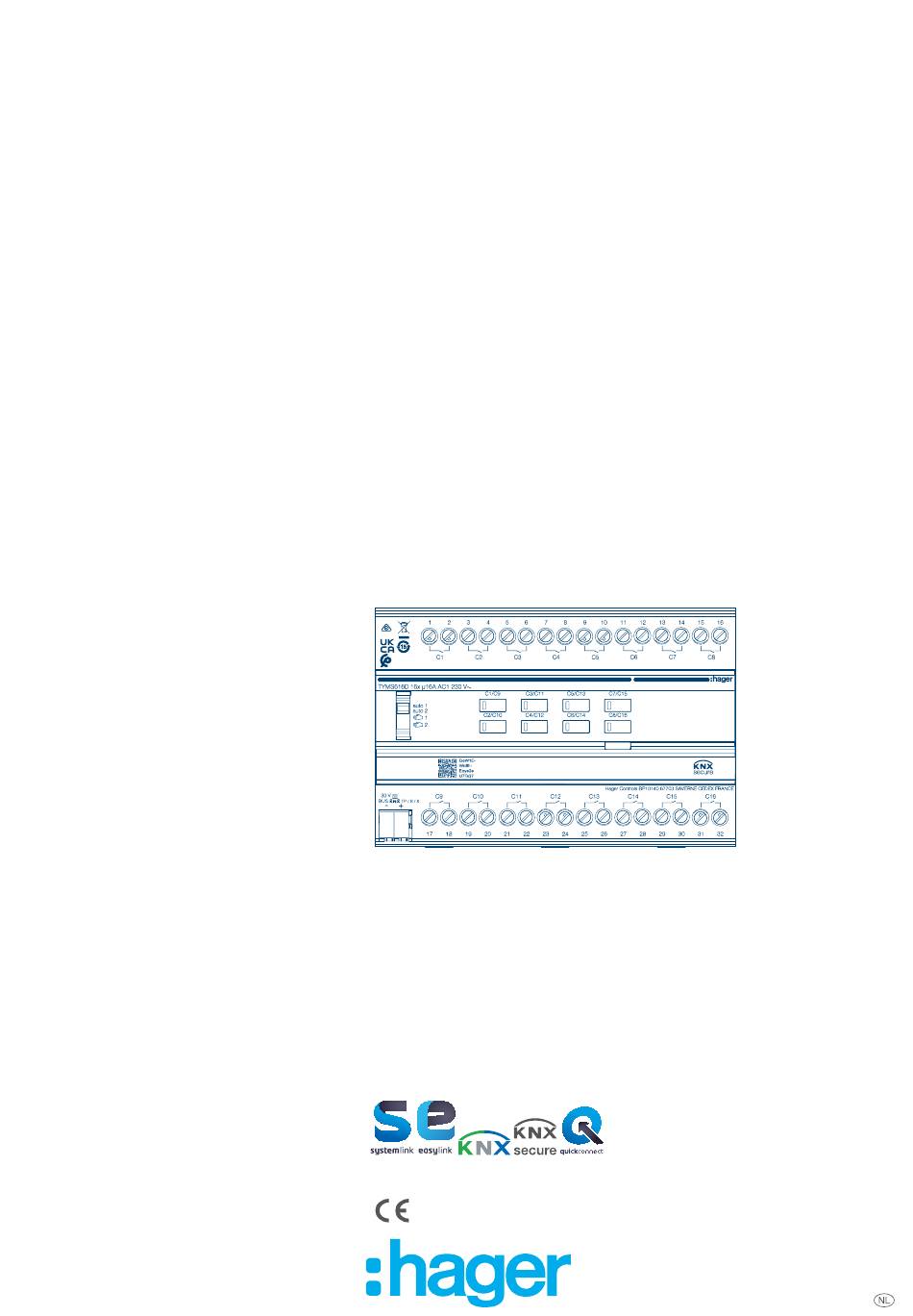

- Pagina 1 Gebruiks- en installatievoorschriften KNX huis- en ge- bouwautomatise- ring KNX schakel-/ja- loezieactor KNX Secure schakel-/jaloezieactor 16/8-voudig, 16 A, C load TYMS616D...
- Pagina 2 Inhoudsopgave Inleiding................ 3 Veiligheidsinstructies..........5 Leveringsomvang............6 Ontwerp en lay-out van het apparaat......7 Functie................8 Systeeminformatie........................8 Inbedrijfstelling van systemlink..................8 Inbedrijfstelling van easylink....................8 Functionele beschrijving......................8 Correct gebruik........................8 Productkenmerken....................... 9 Bediening..............10 Informatie voor gekwalificeerde elektriciens..12 Installatie en elektrische aansluiting................12 Ingebruikname........................14 Demontage.......................... 17 Bijlage.................
- Pagina 3 Ondersteunt KNX-gecertificeerd KNX Data Secure Aansluitklem met veerklem- Compatibiliteit met Compatibiliteit met Hager techniek KNX S-modus (ETS) Easytool Geschikt voor gebruik in Geschikt voor gebruik in Geschikt voor gebruik in Australië en Nieuw-Zee-...
- Pagina 4 Inleiding Symbool Beschrijving Waarschuwing tegen elektrische schokken. Waarschuwing tegen schade door mechanische belasting. Waarschuwing tegen schade door elektriciteit. Waarschuwing tegen schade door brand. Doelgroep Elektronische apparaten mogen alleen worden geassembleerd, geïnstalleerd en geconfigu- reerd door een elektrisch opgeleide en gecertificeerde specialist in overeenstemming met de relevante installatienormen van het land.
- Pagina 5 Veiligheidsinstructies Veiligheidsinstructies Elektrische apparaten moeten alleen worden geïnstalleerd en gemonteerd door een opgeleide en gekwalificeerde elektricien volgens de relevante installatienormen, richtlijnen, voorschriften, richtlijnen, veiligheids- en ongevallenpreventievoorschriften van het land. Gevaar als gevolg van elektrische schok. Ontgrendel voordat u aan het apparaat of de belasting gaat werken.
- Pagina 6 Leveringsomvang Leveringsomvang https://hgr.io/r/TYMS616D Afbeelding 1: TYMS616D leveringsomvang...
- Pagina 7 Ontwerp en lay-out van het apparaat Ontwerp en lay-out van het apparaat Afbeelding 2: Ontwerp en lay-out van het apparaat, schakel-/jaloezieactor, 16/8-voudig Schuifschakelaar auto 1/auto 2/ KNX-busverbindingsklemmen Aansluiting van verbruikers Tekstveld Verlichte programmeertoets Bedieningstoets voor handmatige modus voor elk paar uitgangen met status-LED...
- Pagina 8 Functie Systeeminformatie Functie Systeeminformatie Dit apparaat is een product van het KNX-systeem en voldoet aan de KNX-richtlijnen. Gedetailleerde specialistische kennis verkregen uit KNX-trainingen is voor begrip vereist. Het toestel is compatibel met KNX Data Secure. KNX Data Secure kan worden geconfigureerd in het ETS project en biedt bescherming tegen manipulatie in gebouwautomatisering.
- Pagina 9 Functie Productkenmerken Productkenmerken – Compatibel met KNX Data Secure-producten – Handmatige activering van de uitgangen op het apparaat mogelijk, bediening op de bouwplaats – Statusindicatie van de uitgangen op het apparaat – Scènefunctie – Geforceerde positie door hogere controller – Aansluiting van diverse externe geleiders mogelijk Functies in schakelbediening: –...
- Pagina 10 Bediening Bediening Handmatige modus in-/uitschakelen Voedingsspanning via bus aanwezig. Druk schakelaar (1) naar positie Als de handmatige modus is ingeschakeld, kunnen de uitgangen onafhankelijk van elkaar worden bediend via de bedieningsknoppen (zie Afb. 2/6): 1 schakelt de bediening van uitgangen C1 ... C8 in (16-voudig). 2 schakelt de bediening van uitgangen C9…...
- Pagina 11 Bediening Bedrijfsuitgangen in handmatige modus Bediening gebeurt per uitgang door herhaalde malen kort op de bedieningstoets te drukken (siehe Tab. Voorzichtig Risico van onherstelbare schade als gevolg van gelijktijdig indrukken van de toetsen voor OMHOOG en OMLAAG als er een motor is aangesloten wanneer de motor in een niet-ge- programmeerde status is! Motoren, ophangingen en het apparaat kunnen onherstelbare schade oplopen! Druk altijd op één knop in de handmatige modus wanneer u werkt met niet-geprogram-...
- Pagina 12 Informatie voor gekwalificeerde elektriciens Installatie en elektrische aansluiting Informatie voor gekwalificeerde elektriciens Installatie en elektrische aansluiting Gevaar Elektrische schok wanneer onder spanning staande onderdelen worden aangeraakt! Een elektrische schok kan de dood tot gevolg hebben! Isoleer alle aansluitkabels voordat u aan het apparaat gaat werken en dek onder span- ning staande delen in het gebied af! Voorzichtig Ontoelaatbare verwarming als de belasting van het apparaat te hoog is!
- Pagina 13 Informatie voor gekwalificeerde elektriciens Installatie en elektrische aansluiting Het apparaat aansluiten De uitgangen van het apparaat (Afb. 2/3) zijn in de ETS geparametreerd als schakeluitgangen. De uitgangen van het apparaat (Afb. X) zijn in de ETS geparametreerd als schakeluitgangen. Sluit de belasting aan op de klemmen van het apparaat. Let hierbij op de koppelgegevens op het apparaat.
- Pagina 14 Informatie voor gekwalificeerde elektriciens Installatie en elektrische aansluiting De buskabel aansluiten De aansluitkabels voor de belasting en de voeding zijn aangesloten. Sluit de buskabel aan via de bus-verbindingsklemmen (Afb. 2/2). Afbeelding 7: De buskabel aansluiten Ingebruikname Het apparaat kan op drie manieren worden geprogrammeerd: –...
- Pagina 15 Informatie voor gekwalificeerde elektriciens Ingebruikname Inbedrijfstelling in KNX Secure modus Het apparaat is geïnstalleerd en aangesloten zodat het klaar is voor gebruik. Activeer de veilige inbedrijfstellingsmodus in ETS. Voer het apparaatcertificaat (QR-code) (zie Afb. 10) in, scan het (zie Afb. 8) of voeg het toe aan het project in ETS.
- Pagina 16 Informatie voor gekwalificeerde elektriciens Ingebruikname QR code Ref. Num. Physikal. Adresse QR code Ref. Num. Physikal. Adresse 123... Afbeelding 11: Het apparaatcertifi- Afbeelding 12: Noteer het artikelnummer en caat opslaan in de projectdocumentatie het fysieke adres voor het apparaatcertificaat easylink Informatie over de systeemconfiguratie kan worden gevonden in de uitgebreide beschrijving van de service module easylink.
- Pagina 17 Informatie voor gekwalificeerde elektriciens Demontage 1auto 1 toont de status van uitgangen C1 … C8 (16-voudig). 2auto 2 toont de status van uitgangen C9 … C16 (16-voudig). LED-status Betekenis van het signaal Schakelbediening: LED licht permanent op. Belasting is geactiveerd. LED knippert.
- Pagina 18 Informatie voor gekwalificeerde elektriciens Demontage 0,5 Nm Afbeelding 13: Loskoppelen van de belastingskabels De busverbindingsklemmen verwijderen De busspanning is uitgeschakeld. Verwijder de busverbindingsklemmen van het apparaat. Afbeelding 14: De busverbindingsklemmen verwijderen Het apparaat demonteren De busverbindingskabel en de belastingskabels zijn losgekoppeld. Verwijder het apparaat van de DIN-rail.
- Pagina 19 Informatie voor gekwalificeerde elektriciens Demontage Afbeelding 15: Het apparaat van de DIN-rail verwijderen Verwijder het apparaat volgens de desbetreffende richtlijnen van het land (zie Verwijdering of neem, als u een garantieclaim hebt, contact op met het verkooppunt (zie Garantie...
- Pagina 20 Bijlage Technische gegevens Bijlage Technische gegevens KNX Medium TP1-256 Inbedrijfstellingsmodus systemlink, easylink KNX voedingsspanning 21 ... 32 V ZLVS BUS aansluitmodus Aansluitklem μ16 A AC1 230/240 V ~ Afschakelvermogen Gloei-/halogeenlampen 2300 W Conventionele trafo's 1500 W Elektronische trafo's 1500 VA TL-buizen zonder ballast 1000 W...
- Pagina 21 Bijlage Toebehoren Busbediening niet mogelijk. Busspanning niet aanwezig. Controleer de busverbindingsklemmen op de juiste polariteit. Controleer de busspanning door kort op de programmeertoets (5) te drukken, de rode LED licht op als busspanning aanwezig is. Handmatige modus is actief. Schakelaar (1) staat in stand 2.
- Pagina 22 Hager Controls BP10140 67703 Saverne Cedex France +33 (0) 3 88 02 87 00 info@hager.com hager.com 2024-12...
