Bosch C10 Handleiding

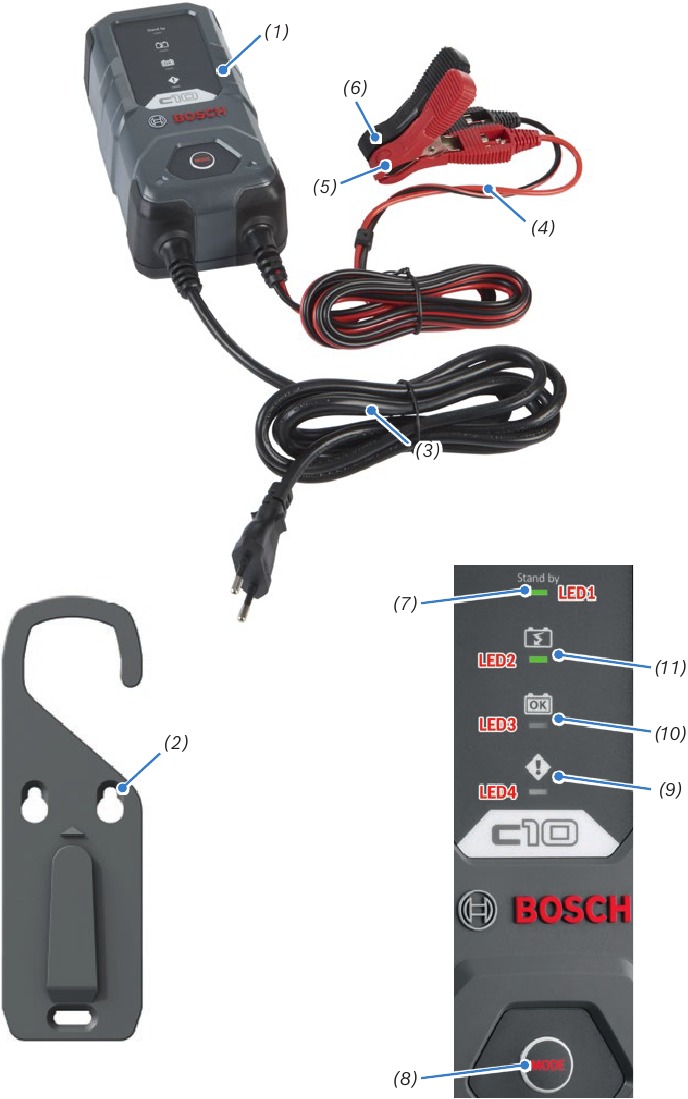

Beschrijving van het apparaat

1. Oplader
2. Bevestigingshaak
3. Netsnoer met netaansluiting
4. Oplaadkabel (rood en zwart, 18 AWG-kabel)
5. (+) Klem (rood)
6. (–) Klem (zwart)
7. Stand-by

8. Modusselectieknop

9. Batterijstatus: zeer laag (<4,5 V)

10. Batterijstatus: OK (opgeladen)

11. Batterijstatus: opladen bezig


Technische gegevens

1. De omgekeerde stroom is de stroom die de oplader van de batterij verbruikt als er geen netstroom is aangesloten.

Gebruik

Voor eerste ingebruikname

1. Lees de bedieningsinstructies van de batterij voordat u de oplader aansluit.
2. Volg de aanbeveling van de voertuigfabrikant als de batterij nog steeds is aangesloten op het voertuig.
3. Reinig de accupolen. Zorg ervoor dat het vuil niet in contact komt met uw ogen, huid of mond. Was uw handen grondig na contact met de accuaansluitingen.
4. Zorg voor voldoende ventilatie. Gasvormige waterstof (knalgas) kan ontsnappen uit de batterij tijdens het opladen en druppelladen.

Aansluiting

1. Sluit de (+) pool (rood) van de oplader aan op de (+) pool van de batterij.
2. Sluit de (–) pool (zwart) van de oplader aan op de (–) pool van de batterij.
3. De (–) poolklem (zwart) kan ook worden aangesloten op de carrosserie van het voertuig, maar ver van brandstofleidingen.

Opmerking: Zorg ervoor dat de (+) en (–) polen stevig zijn aangesloten. Sluit pas dan het netsnoer aan.

De verbinding verbreken

1. Zet de oplader in de stand-bystand door op de modusknop te drukken.
2. Haal altijd eerst de stekker uit het stopcontact.
3. Koppel de (–) pool (zwart) van de oplader los van de (–) pool van de batterij.
4. Koppel de (+) pool (rood) van de oplader los van de (+) pool van de batterij.

Oververhittingsbeveiliging

Als het apparaat te heet wordt tijdens het laadproces, worden het uitgangsvermogen en de uitgangsstroom automatisch verlaagd om schade aan het apparaat te voorkomen.

Modusselectie

1. Druk op de modusknop. De oplader gaat vanuit de stand-bystand naar de laadmodus en de oplaad-LED gaat branden.
2. Geschikt voor batterijen met een capaciteit van meer dan 5 Ah in koude toestand (0-4°C) van 12V WET, EFB, en de meeste GEL-batterijen, of voor AGM-batterijen in normale toestand.
   Opmerking: sluit geen 6 V-batterij aan.
3. Als er geen andere handeling is, gaat deze na 5 seconden automatisch naar de oplaadmodus.

	Modus	Indicator	Functie
7	Stand-by		Ingeschakeld, niet opladen
11	Oplaadmodus (14,7 V / 3,5 A)		Druk eenmaal op de modusknop, LED 2 gaat branden en de oplader schakelt over naar de oplaadmodus.
10	Volledig opgeladen (≥ 14,7 V)		LED 2 UIT, LED 3 AAN betekent volledig opgeladen.
9	Zeer lage batterijspanning (2 V - 4,5 V)		LED 4 AAN

1. Pulsatief opladen
   Dit is een automatische laadfunctie die niet handmatig kan worden geselecteerd.
   Als de batterijspanning in de 12 V-modus tussen 4,5 V (± 0,5 V) en 10,5 V (± 0,5 V) ligt aan het begin van het laadproces, schakelt de oplader automatisch over naar pulsatief opladen.
2. Druppellaadfase
   De oplader heeft een automatische druppellaadfase met max. 200 mA bij volledige lading.
3. Onderhoudsfase
   Wanneer de batterij volledig is opgeladen, start de oplader de onderhoudsfase om de batterijcapaciteit in volledige staat te houden.

Onderhoud en verzorging

Haal altijd de stekker uit het stopcontact voordat u de oplader reinigt. De oplader is onderhoudsvrij.

1. Schakel het apparaat uit.
2. Gebruik een droge doek om de plastic oppervlakken van het apparaat schoon te maken.
3. Gebruik nooit oplosmiddelen of andere agressieve reinigingsmiddelen.
4. Om de bedrijfsveiligheid te waarborgen, mogen de apparaten alleen worden gerepareerd door de fabrikant of zijn servicevertegenwoordiger met behulp van originele reserveonderdelen.
5. Gebruik voor Li-Ion (LiFePO₄)-batterijen Bosch C40-Li of C80-Li.
6. Gebruik voor 6 V-batterijen Bosch C30, C40-Li of C80-Li.
7. Gebruik voor 24 V-batterijen Bosch C70.

Veiligheid

Lees deze instructies zorgvuldig door voordat u de oplader gebruikt.

• Als het voedingssnoer beschadigd is, moet het worden vervangen door de fabrikant of servicevertegenwoordiger om gevaar te voorkomen.
• Koppel de stroomtoevoer los voordat u de verbindingen met de batterij maakt of verbreekt.
• De batterijaansluiting, die niet is aangesloten op de carrosserie van het voertuig, moet eerst worden aangesloten (+) rood. De andere verbinding moet worden gemaakt met de carrosserie van het voertuig (–) zwart, uit de buurt van de batterij en brandstofleidingen. Sluit pas dan de batterijlader aan op het elektriciteitsnet.
• Koppel na het opladen eerst de batterijlader los van het elektriciteitsnet. Koppel vervolgens de verbinding met de carrosserie van het voertuig (–) zwart en de batterijaansluiting (+) rood in deze volgorde los.

De stekker mag niet in contact komen met water. Er moet worden voorkomen dat er water naar de netvoeding stroomt om gebruikers te beschermen tegen elektrocutie.

Explosie- en brandgevaar!
Explosieve gassen.

• Voorkom vlammen of vonken.
• Zorg voor voldoende ventilatie tijdens het laadproces.
• Zorg ervoor dat de ruimte rond de batterij goed geventileerd is tijdens het laadproces.

Batterij
Gebruik de batterijlader alleen voor 12 V 5 Ah-120 Ah loodzuuraccu's (WET, EFB, GEL, AGM, open en VRLA).

Probeer geen niet-oplaadbare batterij op te laden!

Houd kinderen uit de buurt van de oplader.

• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de gevaren ervan begrijpen.
• Kinderen mogen niet met het apparaat spelen.
• Reiniging en onderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
• Alleen voor gebruik binnenshuis.

Robert Bosch GmbH, Automotive Aftermarket, Auf der Breit 4, 76227 Karlsruhe, Germany, www.boschaftermarket.com
