Bosch C40-Li Handleiding

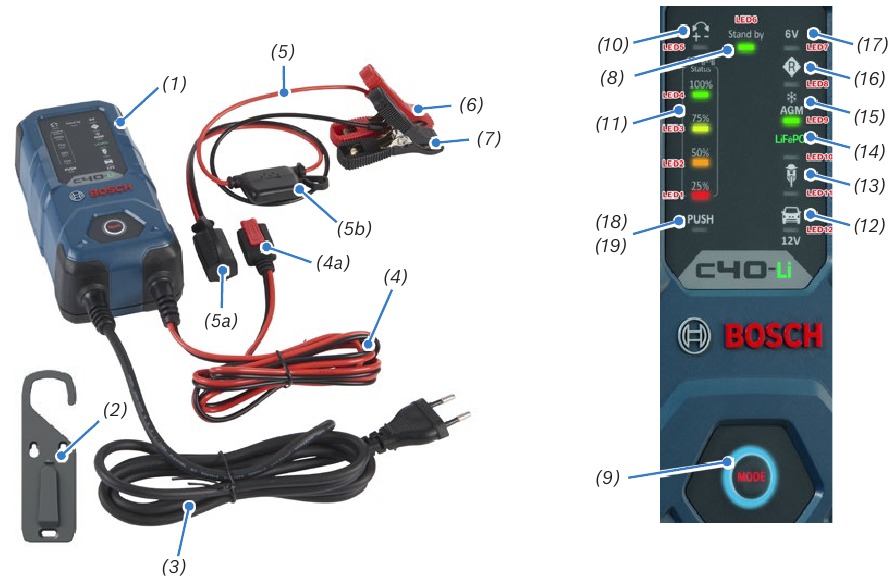

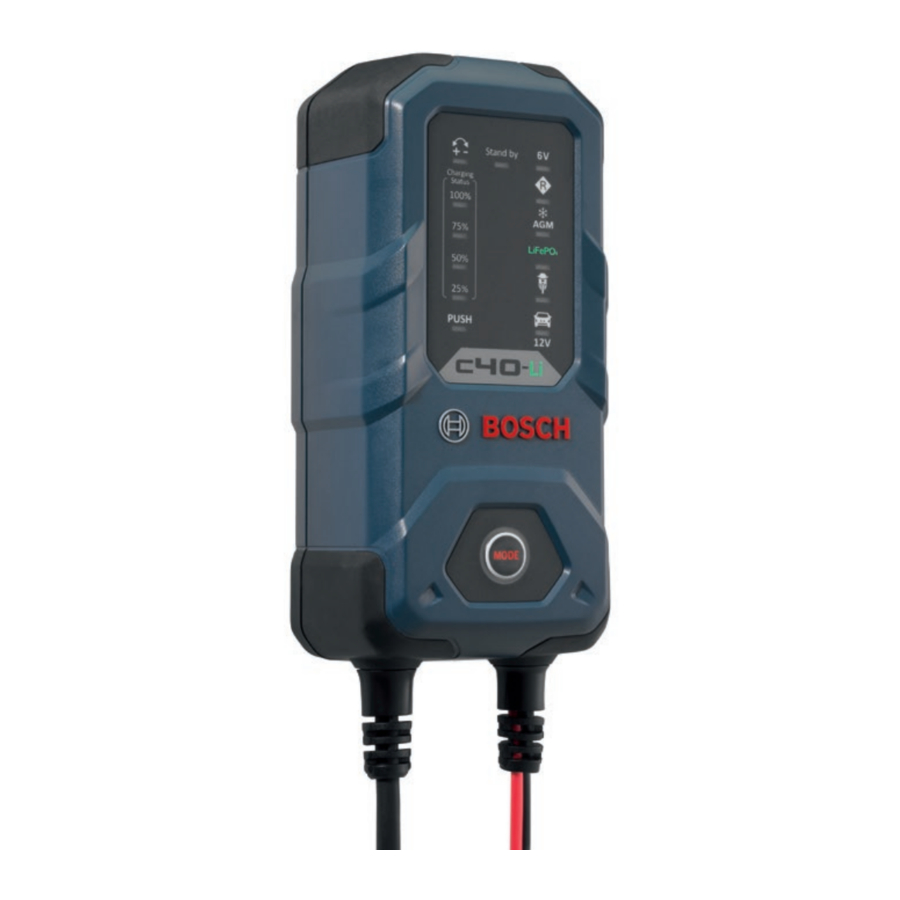

Apparaatbeschrijving

1. Oplader
2. Bevestigingshaak
3. Netsnoer met netaansluiting
4. Oplaadkabel met kabelstekker (rood en zwart)
   1. Stekker
5. Oplaadkabels met ringkabelschoenen (rood en zwart)
   1. Stekker
   2. Zekering
6. (+) Poolklem (rood)
7. (–) Poolklem (zwart)
8. Stand-by

9. Moduskeuzeknop

10. Bescherming tegen omgekeerde polariteit + -


11. Batterijcapaciteitsindicator

    Batterijcapaciteit: 100%
    Batterijcapaciteit: 75%
    Batterijcapaciteit: 50%
    Batterijcapaciteit: 25%
12. Mode 1 | 12 V (auto)

13. Mode 2 | 12 V (motor)

14. Mode 3 | 12 V (LiFePO4)

15. Mode 4 | 12 V (opladen bij 0 - 4°C in de winter of AGM)

16. Mode 5 | 12 V (regeneratie)

17. Mode 6 | 6 V (motor)

18. Mode 7 | 6 V druppellading

19. Mode 8 | 12 V druppellading


Technische gegevens

¹⁾ De terugstroom is de stroom die de oplader van de accu verbruikt als er geen netspanning is aangesloten.

Gebruik

Voor inbedrijfstelling

1. Lees de bedieningsinstructies van de accu voordat u de oplader aansluit.
2. Neem de aanbeveling van de voertuigfabrikant in acht als de accu nog op het voertuig is aangesloten.
3. Maak de accupolen schoon. Zorg er daarbij voor dat het vuil niet in contact komt met uw ogen of mond.
4. Zorg voor voldoende ventilatie. Waterstofgas (elektrolytisch gas) kan tijdens het laden en druppelladen uit de accu ontsnappen.

Aansluiten

1. Sluit de (+) poort (rood) van de oplader aan op de (+) poort op de accu.
2. Sluit de (–) poort (zwart) van de oplader aan op de (–) poort van de accu.
3. De (–) connector (zwart) kan ook op de carrosserie worden aangesloten, maar ver van brandstofleidingen.
   Opmerking: Zorg ervoor dat de (+) en (–) poorten vastzitten. Zorg ervoor dat de schroeven van de klemmen stevig vastzitten.
4. Sluit de stekker aan op het elektriciteitsnet.

Loskoppelen

1. Zet de oplader in de stand-by modus door op de moduskeuzeknop te drukken.
2. Begin altijd met het loskoppelen van het netsnoer.
3. Koppel de (–) poort (zwart) van de oplader los van de (–) connector van de accu.
4. Koppel de (+) poort (rood) van de oplader los van de (+) poort op de accu.

Oververhittingsbeveiliging

Als het apparaat tijdens het opladen te warm wordt, worden het uitgangsvermogen en de uitgangsstroom automatisch verminderd om schade aan het apparaat te voorkomen.

Stand-by en bescherming tegen omgekeerde polariteit

Modus	Indicator	Functie
Toetsverlichting		Licht op wanneer ingeschakeld en volledig opgeladen. Knippert tijdens het opladen
Stand-by		Licht op wanneer ingeschakeld en in geval van storingen
Omgekeerde polariteit		Licht op wanneer de aansluitblokken zijn verwisseld

Modusselectie

1. Selecteer de gewenste modus door op de modusknop te drukken.
2. De led voor de gewenste modus licht op.
3. Als er geen andere handeling is, gaat het automatisch over op de laadmodus na 5 seconden

Modus	Uitvoer	Indicator	Bediening	Ondersteunde batterijtypes
Modus 1 Automodus	14,4 V 5 A		Druk één keer op de knop om Modus 1 te selecteren Led 12 licht op	12 V WET, EFB en de meeste GEL-batterijen. Capaciteit van > 14 Ah in normale toestand
Modus 2 Motormodus	14,2 V 1 A		Druk 2 keer op de knop om Modus 2 te selecteren Led 11 licht op	12 V LiFePO4-batterijen. Capaciteit van ≤ 14 Ah in normale toestand
Modus 3 LiFePO4-modus	14,2 V 5 A		Druk 3 keer op de knop om Modus 3 te selecteren Led 10 licht op	12 V LiFePO4-batterijen. Capaciteit van > 14 Ah in normale toestand
Modus 4 Koude/AGM-modus	14,7 V 5 A		Druk 4 keer op de knop om modus 4 te selecteren Led 9 licht op	Koude toestand (0 - 4°C) van 12 V WET, EFB en de meeste GEL-batterijen. En voor veel 12 V AGM-batterijen in normale toestand. Capaciteit van > 14 Ah
Modus 5 Regeneratiemodus 1	16,5 V 1,5 A		Druk 5 keer op de knop om Modus 5 te selecteren Led 8 en led 12 lichten op	Geschikt voor de regeneratie van 12 V-batterijen na kortstondige extreme ontlading. Capaciteit van > 14 Ah
Modus 6 6V-modus	7,2 V 1 A		Druk één keer op de knop om Modus 6 te selecteren Led 7 licht op	6 V WET, AGM, EFB en de meeste GEL-batterijen. Capaciteit van ≤ 14 Ah in normale toestand
Modus 7 Duwmodus	0,5 A		Houd de modusknop 5 seconden ingedrukt, led 13 aan, 6 V & 12 V led knipperen afwisselend. Wanneer naar 6 V led wordt geknipperd, drukt u nogmaals op de MODE -knop om de 6 V-duwmodus te selecteren.	6 V-batterijen. 25% led knippert bij batterijspanning tussen 0,5 V en 3,75 V
Modus 8 Duwmodus	0,5 A		Houd de modusknop 5 seconden ingedrukt, led 13 aan, 6 V & 12 V led knipperen afwisselend. Wanneer naar 12 V led wordt geknipperd, drukt u nogmaals op de MODE -knop om de 12 V-duwmodus te selecteren.	12 V-batterijen. 25% led knippert bij batterijspanning tussen 0,5V en 3,75 V

Opmerking:

1. Zorg er bij de regeneratiemodus voor dat alle verbindingen tussen de batterij en het elektrische systeem zijn losgekoppeld.

Puls laden

Dit is een automatische laadfunctie die niet handmatig kan worden geselecteerd. Als de batterijspanning in modus 1 & 4 tussen 7,5 V (± 0,5 V) en 10,5 V (± 0,5 V) ligt, schakelt de lader automatisch over op puls.

Druppellaadfase

De lader heeft een automatische druppellaadfase met max. 300 mA bij volledige lading.

Onderhoudsfase

Wanneer de batterij volledig is opgeladen, licht 100% led op, de lader gaat naar de onderhoudsfase om de batterijcapaciteit in volledige toestand te houden.

Geheugenfunctie

Als de lader tijdens het opladen wordt losgekoppeld, slaat het apparaat de eerder geselecteerde modus op. Wanneer het opnieuw op het elektriciteitsnet wordt aangesloten en als de batterij van hetzelfde type is (6 V of 12 V), start het apparaat automatisch in de laatste modus.
Let op: Als het type aangesloten batterij anders is dan de laatst gebruikte (bijv. als de laatste keer in de koude/AGM-modus was en u deze keer een normale loodzuurbatterij moet aansluiten), selecteer dan de modus handmatig opnieuw om overladen en schade te voorkomen. Voor modus 5 (regeneratiemodus) en modus 7, 8 (duwmodus) is er geen geheugenfunctie.

Batterijdetectie

Zodra de lader is aangesloten op een 7,3 V - 10,5 V-batterij, knippert 6 V & 12 V led afwisselend, de lader zal proberen automatisch de batterijspanning te detecteren (6 V of 12 V) in een complexe meetprocedure.
Na 1-3 minuten detecteert de lader of de batterij een 6 V- of 12 V-batterij is en schakelt over naar de juiste 6 V-modus of 12 V-motormodus.

Override-modus

Als de lader detecteert dat de aangesloten batterij een 6 V-batterij is en naar de 6 V-modus gaat, maar de gebruiker er zeker van is dat het een 12 V-batterij is, kan de gebruiker de modusknop 5 seconden ingedrukt houden om de lader naar een 12 V-laadmodus te schakelen.

Gebruik deze override-modus alleen als u zeker weet dat de op te laden batterij een 12 V-batterij is. De 12 V-modus kan de batterij al opladen vanaf een lage spanning van 3,75 V. Daarom kan een 6 V-batterij overladen raken en verdere gevaren (verhoogde gaslekkage, explosie, brand...) voor mens en dier opleveren.

Apparaatbeveiligingsfunctie

In het geval van een kortsluiting op de laadkabel, voorkomt de zekering (5b) op de laadkabel schade aan het apparaat en het elektrische systeem.

Onderhoud en verzorging

Koppel altijd de stekker los voordat u de lader reinigt.
Het apparaat is onderhoudsvrij.

1. Schakel het apparaat uit.
2. Gebruik een droge doek om de plastic oppervlakken van het apparaat schoon te maken.
3. Gebruik nooit oplosmiddelen of andere agressieve reinigingsmiddelen.
4. De apparaten mogen alleen worden gerepareerd door gekwalificeerd personeel met originele reserveonderdelen om de bedrijfsveiligheid te waarborgen.
5. Gebruik voor een 24 V-batterij de C70.

Voor EU-versie:
Robert Bosch GmbH
Auf der Breit 4
76227 Karlsruhe
Telefoon: +49 0391 832 29671
E-mail: kundenberatung.kfztechnik@de.bosch.com

Voor de Britse versie:
Robert Bosch GmbH
Broadwater Park,
Uxbridge UB9 5HJ
Telefoon: 0344 892 0115
E-mail: contact@uk.bosch.com

Veiligheid

Lees alle instructies zorgvuldig door voordat u uw oplader gebruikt.

• Als het netsnoer is beschadigd, moet het worden vervangen door de fabrikant of diens servicevertegenwoordiger om gevaar te voorkomen.
• Koppel de voeding los voordat u de aansluitingen op de batterij maakt of verbreekt.
• De batterijaansluiting die niet is aangesloten op de carrosserie van het voertuig, moet eerst worden aangesloten (+) rood. De andere aansluiting moet worden gemaakt op de carrosserie van het voertuig (–) zwart, weg van de batterij en brandstofleidingen. Sluit pas dan de batterijlader aan op het elektriciteitsnet.
• Koppel na het opladen de batterijlader los van het elektriciteitsnet. Verwijder vervolgens de chassisverbinding en de batterijverbinding, in deze volgorde; de geleider die moet worden aangesloten op de positieve pool moet rood zijn gekleurd en die die moet worden aangesloten op de negatieve pool moet zwart zijn gekleurd.

De stekker van het stopcontact mag niet worden blootgesteld aan water en moet worden voorkomen dat er water naar de stroomvoorziening stroomt om de gebruikers te beschermen tegen elektrische schokken.

Explosiegevaar en brandgevaar!
Explosieve gassen.

• Voorkom vlammen of vonken.
• Zorg voor voldoende ventilatie tijdens het opladen.


Batterij
Gebruikt voor 12 V 1.2 Ah - 120Ah LiFePO4 en loodzuur type (WET, EFB, GEL, AGM, open en VRLA), of 6 V 1.2 Ah - 14 Ah loodzuur type (WET, EFB, GEL, AGM, open en VRLA) oplaadbare batterij.

Probeer geen niet-oplaadbare batterij op te laden!

Houd kinderen en anderen uit de buurt van de oplader.

• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan ​​of instructies hebben gekregen over het veilige gebruik van het apparaat en de gevaren begrijpen.
• Kinderen mogen niet met het apparaat spelen.
• Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
• Alleen voor gebruik binnenshuis.
• Stofdicht, waterdicht
• Klasse II Constructie (dubbel geïsoleerd).
