Topdon TC004 SE Handleiding

Lees alle instructies voor gebruik.

• Richt de warmtebeeldcamera niet langdurig op de zon of andere sterke energiebronnen, anders kan de detector in de warmtebeeldcamera beschadigd raken.
• Houd de warmtebeeldcamera uit de buurt van water om elektrische lekkage of kortsluiting te voorkomen.
• Raak de lens niet aan met uw handen. Stoot, wrik, prik of kras niet op de lens.
• Demonteer de warmtebeeldcamera niet.

Over TC004 SE

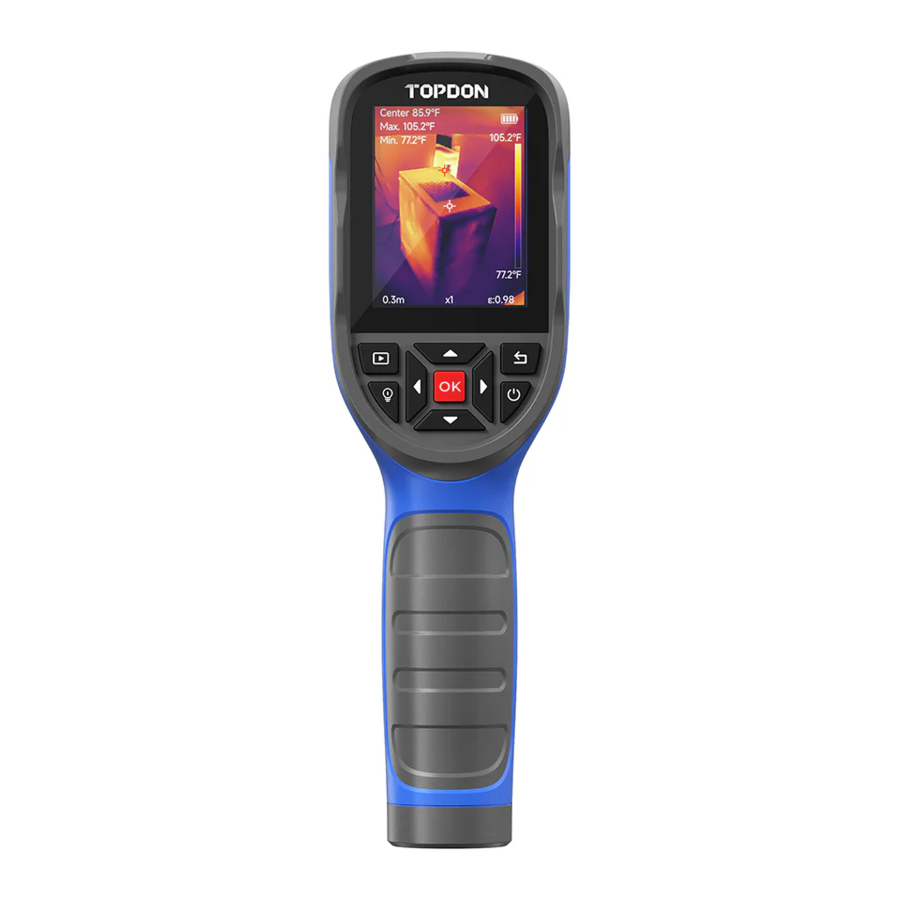

De TC004 SE van TOPDON is een 256*192 handheld warmtebeeldcamera die wordt gebruikt voor inspectie en onderhoud van apparatuur.

U kunt de camera gebruiken bij huisverwarming, het opsporen van waterlekken en agrarische bescherming. Hij kan zowel zelfstandig in stand-alone modus worden gebruikt als in USB-modus om met een Windows-computer te werken.

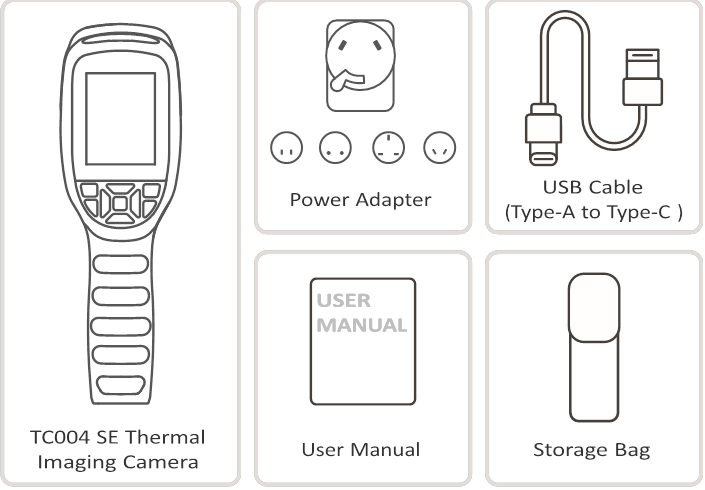

Wat zit er in de doos?

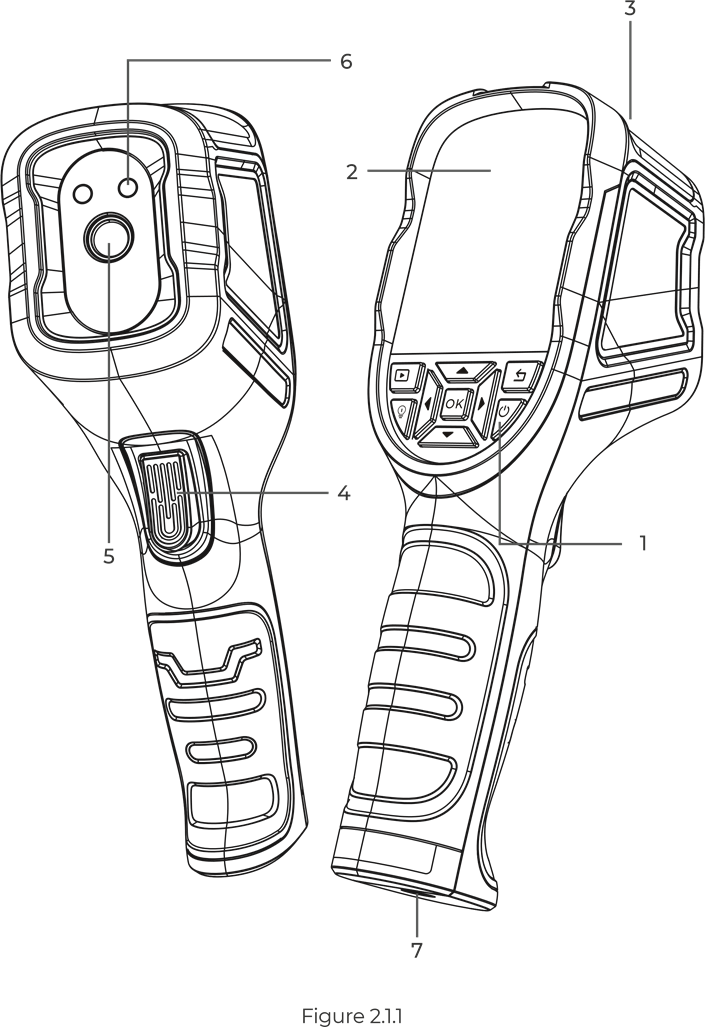

Productoverzicht

1. Toetsenbord

	Expertmodus	Kort indrukken om de Album- en Voertuigdetectiefunctie te openen.
	LED-knop	Kort indrukken om de led in/uit te schakelen.
	Terugknop	Kort indrukken om terug te keren naar de vorige pagina.
	Aan/uit-knop	Kort indrukken om naar de Standby-modus te gaan; lang indrukken om AAN/UIT te zetten.
	Knoppen Omhoog / Omlaag / Links / Rechts	Druk kort op de vier knoppen om naar de gewenste richting te bewegen; druk op Omhoog om de sluiter te activeren; druk op Omlaag om de pseudo-kleurenpaletten te wijzigen; druk op Links/Rechts om het zoomniveau in te stellen.
	OK-knop	Kort indrukken om een actie of bericht te bevestigen.

2. 2,8-inch scherm
3. USB Type-C-poort
   Type-C-poort wordt gebruikt voor opladen, schermprojectie naar pc en bestandsoverdracht

4. Cameraknop
   Kort indrukken om een foto te maken, druk vervolgens kort op de OK-knop om de foto op te slaan; lang indrukken om een video-opname te starten, kort indrukken om de opname te stoppen en druk vervolgens kort op de OK-knop om de video op te slaan.
5. Infraroodcamera
6. Twee led-zaklampen
7. Schroefgat (1 / 4-20 UNC)
   Bevestigt de TC004 SE op een statief

TC004 SE gebruiken in de stand-alone modus

In de stand-alone modus kan de TC004 SE-warmtebeeldcamera zelfstandig werken. Voor meer informatie over de werking van elke knop en poort op het TC004 SE-apparaat kunt u de Sectie Productoverzicht raadplegen.

TC004 SE gebruiken in de USB-modus

Naast het stand-alone gebruik kan uw TC004 SE ook met een Windows-computer werken. Dit gedeelte laat zien hoe u uw TC004 SE configureert om met een Windows-computer te werken voor schermprojectie en beeldanalyse.

Aan de slag

1. Download en installeer de software
   Ga naar https://www.topdon.com/products/TC004-SE, klik op "Download" (Downloaden) om naar de downloadpagina te gaan. Download en installeer vervolgens de software op uw computer.

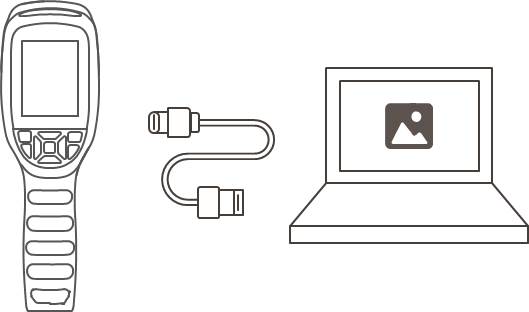

2. Sluit de TC004 SE aan op uw computer met de meegeleverde USB-kabel (zie Afbeelding 4.1.1).

   Afbeelding 4.1.1
3. Open de software en u kunt uw TC004 SE-warmtebeeldcamera naar de pc projecteren.

Specificaties

FAQ

V Waarom maakt het apparaat vaak een "klikkend" (klikkend) geluid terwijl het scherm bevriest?
A Dit is een normale gebeurtenis die wordt veroorzaakt doordat de infraroodcamera automatisch de sluiter activeert. Tijdens het beeldvormingsproces vormt het geabsorbeerde verstrooide infraroodlicht een abnormale warmtebron, waardoor het beeld langzaam wazig wordt. In dergelijke gevallen kan het vernieuwen van de sluiter het beeld helder maken, maar het zal een "klikkend" (klikkend) geluid produceren.

De sluiter is standaard ingesteld om elke 30 seconden automatisch te worden vernieuwd. Als u last heeft van de klikken, kunt u de automatische sluiter uitschakelen in de Sluiterinstelling.

V Kan de TC004 SE objecten onder water, door glas of een muur detecteren?
A Nee. Infrarooddetectoren detecteren voornamelijk 8 tot 14 μm lange golf infraroodgebieden en kunnen alleen worden gebruikt om de oppervlaktetemperatuur te meten.

V Waarom is er een lagere temperatuurmeting wanneer het apparaat ver van het object verwijderd is en een hogere meting wanneer het apparaat dichter bij het object komt?
A Infraroodstraling verzwakt wanneer deze door de atmosfeer gaat. Hoe groter de afstand, hoe groter de verzwakking. Dus de nauwkeurigheid van de temperatuurmeting op afstand zal afnemen.

Om de nauwkeurigheid van de meting te garanderen, gaat u naar Instelling > Meetparameters > Afstand en voert u de werkelijke afstand in (max: 5 meter) om de gecorrigeerde temperatuur te krijgen.

V Waarom is de gemeten temperatuur niet erg nauwkeurig?
A De temperatuurresolutie van dit apparaat is ±2%, met een normaal temperatuurbereik van -4°F tot 302°F (-20°C tot 150°C) en een hoog temperatuurbereik van 302°F tot 1022°F (150°C tot 550°C). Selecteer het bijbehorende bereik in de Instellingen voordat u gaat meten.

V Welke externe factoren beïnvloeden de infrarood temperatuurmeting?
A De volgende factoren hebben invloed op de meetresultaten:

1. Emissiviteit van het objectoppervlak.
2. Omgevingstemperatuur: Het object reflecteert de infrarode stralen die worden uitgezonden door omliggende objecten, wat de temperatuurmeting van het object zelf beïnvloedt.
3. Atmosferische temperatuur: De atmosfeer zelf zendt ook infrarode stralen uit.
4. Atmosferische doorlaatbaarheid: de infrarode stralen die door het object worden uitgezonden, worden in de atmosfeer verzwakt.
5. Afstand: hoe groter de afstand, hoe groter de verzwakking van de infrarode stralen die door het object in de atmosfeer worden uitgezonden.

TOPDON's beperkte garantie van één jaar
TOPDON garandeert aan de oorspronkelijke koper dat de producten van het bedrijf vrij zijn van defecten in materiaal en vakmanschap gedurende 12 maanden vanaf de aankoopdatum (Garantieperiode).

Referenties

• TOPDON Warmtebeeldcamera's TC004 SE – HK Topdon Technology Co., LIMITED
