Topdon TC001 Plus Handleiding

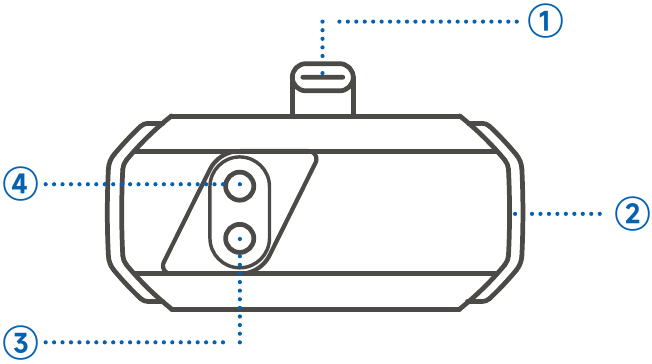

Productoverzicht

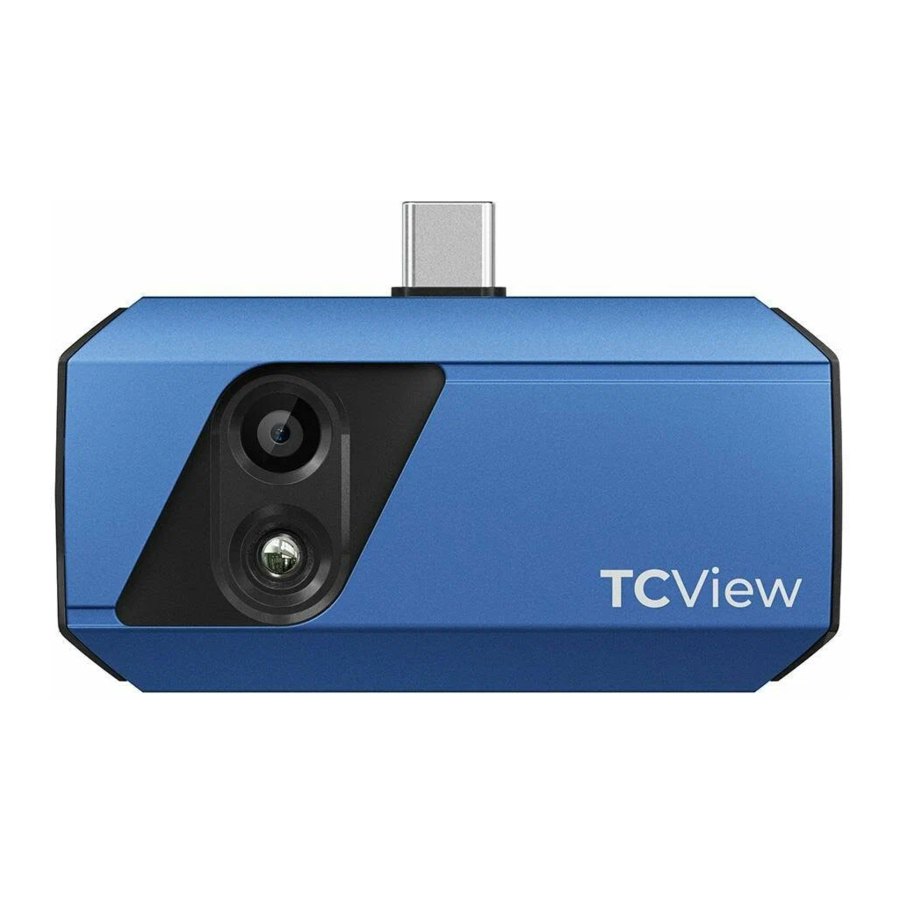

Bedankt voor de aankoop van de TC001 Plus, een draagbare camera die van je smartphone, tablet of Windows-laptop een krachtige warmtebeeldcamera kan maken.

1. USB-C-connector
2. Indicator
3. Infraroodlens
4. Lens voor zichtbaar licht

Bedieningsinstructies

De TC001 Plus kan worden gebruikt met een mobiel apparaat of een Windows-computer. In dit gedeelte wordt het gebruik in deze twee modi uitgelegd.

Het product gebruiken met een mobiel apparaat

1. Download de Topinfrared-applicatie uit je favoriete app store en installeer deze op je telefoon. Je kunt ook naar www.topdon.com/products/TC001-Plus gaan en de pagina Download openen om de applicatie te installeren.
2. Start de applicatie Topinfrared.

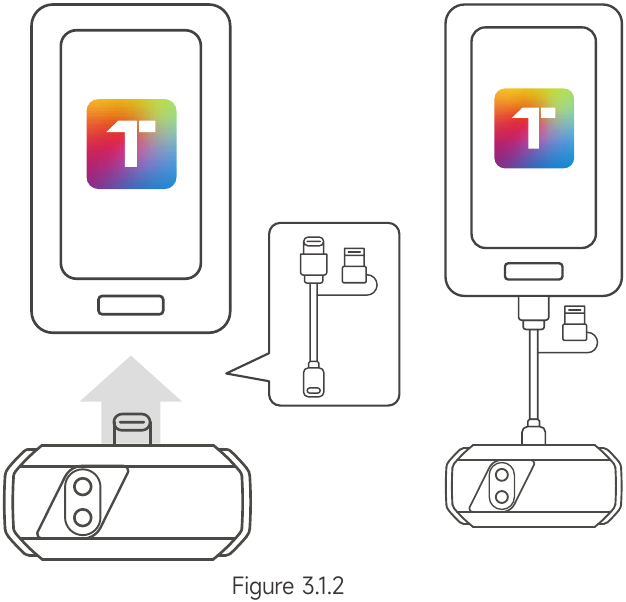

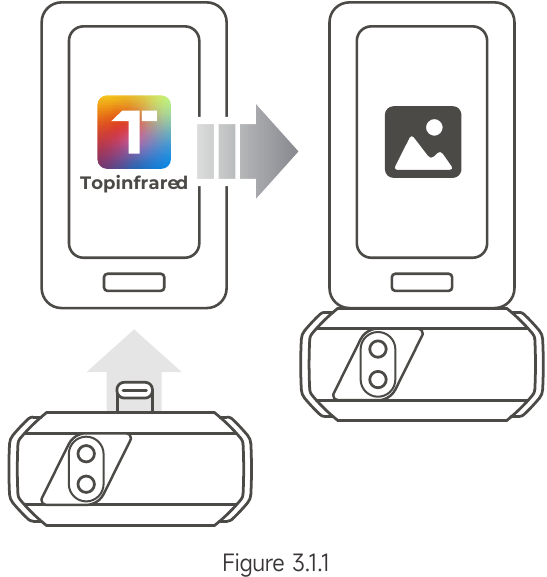

3. Sluit de TC001 Plus-camera rechtstreeks aan op je mobiele apparaat via de USB-C-connector of met behulp van de meegeleverde multifunctionele adapterkabel. Zie afbeelding 3.1.1 en 3.1.2


4. De onboarding van de Topinfrared begeleidt je en helpt je bij het instellen van de machtigingen voor de applicatie. Tik daarna op Enable Thermal Imaging (Warmtebeeldcamera inschakelen). De applicatie wordt in de fotomodus geopend en is klaar voor gebruik.
5. Raadpleeg de gebruikershandleiding van Topinfrared door naar Me > e-Manual te gaan voor gedetailleerde instructies over het bedienen van de TC001 Plus met een mobiel apparaat.

Het product gebruiken met een computer

1. Download de software van de website www.topdon.com/products/TC001-Plus en open de pagina Download om deze te installeren, of door de onderstaande QR-code te scannen.

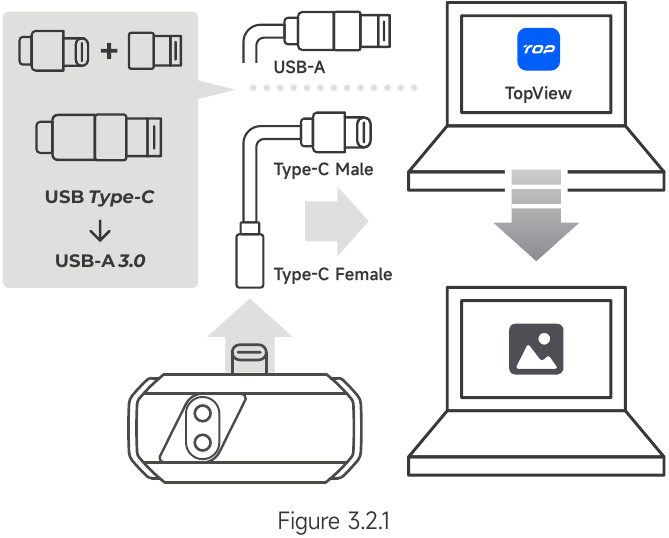

2. Sluit de TC001 Plus-camera aan op een Windows-computer met behulp van de meegeleverde adapterkabel (zie afbeelding 3.2.1).

3. Start de software en je kunt een thermische analyse uitvoeren.
4. Raadpleeg de TopView-gebruikershandleiding voor gedetailleerde instructies over het bedienen van de TC001 Plus met een Windows-computer.

Specificaties

FAQ

Waarom is er geen reactie na het aansluiten van de TC001 Plus op een telefoon?
Volg de onderstaande stappen om het probleem te identificeren:

1. Controleer of de blauwe led-indicator aan de zijkant van de TC001 Plus brandt. Zo niet, dan is het apparaat mogelijk niet goed aangesloten op je telefoon, of ondersteunt je telefoon geen OTG-functionaliteit.
2. Controleer of OTG beschikbaar is in de instellingen van je telefoon en of het AAN staat. Voor de meeste telefoons zijn OTG-functies standaard ingeschakeld en kunnen ze direct worden gebruikt. Zo niet, zoek dan "OTG" in Instellingen en schakel het handmatig in. Houd er rekening mee dat de TC001 Plus niet compatibel is met telefoons zonder OTG-functie.
3. Controleer of je de bijbehorende applicatie hebt gedownload en de nodige autorisatie hebt gegeven.
4. Koppel de TC001 Plus-camera los en sluit deze opnieuw aan. Als er nog steeds geen reactie is, neem dan contact op met het aftersalespersoneel.

Welke externe factoren beïnvloeden de infraroodtemperatuurmeting?

De resultaten van de temperatuurmeting kunnen worden beïnvloed door factoren zoals de emissiviteit van het objectoppervlak, de omgevingstemperatuur en de afstand van de camera tot het object.

Waarom neemt de temperatuurmeting toe wanneer het apparaat dichter bij het object komt?
Infraroodstraling verzwakt bij het passeren door de atmosfeer. Hoe groter de afstand, hoe groter de verzwakking. De nauwkeurigheid van de temperatuurmeting op afstand zal dus afnemen. Om de nauwkeurigheid van de meting te garanderen, ga je naar Learn More (Meer informatie) > Temperature Correction (Temperatuurcorrectie) > Distance to Spot (Afstand tot spot), en voer je de werkelijke afstand in (max. 5 m) om de gecorrigeerde temperatuur te krijgen.

Waarom is de gemeten temperatuur niet nauwkeurig?

De TC001 Plus-camera biedt een temperatuurnauwkeurigheid van ±2°C of ±2%, met een normaal temperatuurbereik van -20°C~150°C (-4°F~302°F) en een hoog temperatuurbereik van 150°C~550°C (302°F~1022°F). Selecteer het juiste bereik in de applicatie voordat je gaat meten om nauwkeurigere metingen te garanderen.

Voorzichtigheid en kennisgeving

Lees en zorg ervoor dat je ALLE VEILIGHEIDSINSTRUCTIES EN BERICHTEN IN DEZE HANDLEIDING VOLLEDIG BEGRIJPT VOORDAT JE HET APPARAAT GAAT GEBRUIKEN, voor je eigen veiligheid, de veiligheid van anderen en om schade aan het product te voorkomen.

Veiligheidsinformatie

• Richt de infraroodcamera niet gedurende langere tijd op de zon of andere sterke energiebronnen. Dit kan schade veroorzaken aan de detector in de camera.
• Houd het apparaat uit de buurt van water om lekkage of kortsluiting te voorkomen.
• Raak de lens niet aan met je handen. Stoot, wrik, prik of kras niet op de lens.
• Demonteer het apparaat niet.

Kennisgeving aan de gebruiker

• Het "klikkende" geluid is normaal en treedt op wanneer de infraroodcamera automatisch de sluiter activeert. Verspreid infraroodlicht creëert warmte, waardoor het beeld wazig wordt. Het verversen van de sluiter kan het beeld helder maken, maar het produceert het "klikkende" geluid.
• Het apparaat is ontworpen om oppervlaktetemperaturen te meten, maar kan geen warmte detecteren door transparante materialen zoals glas, acryl of water, noch door ondoorzichtige objecten.
• Om de nauwkeurigheid van de temperatuurmeting van je apparaat te controleren, maak je een ijs-watermengsel, roer je het en laat je het een paar minuten rusten. Ga vervolgens naar de interface van Temperature Correction (Temperatuurcorrectie) via Learn more (Meer informatie), stel de Emissivity (Emissiviteit) in op 0.96 en voer de werkelijke Distance to Spot (Afstand tot spot) in. Gebruik je apparaat om de temperatuur van het mengsel te meten en controleer of de meting binnen het bereik van 0°C ± 2°C valt. Zo ja, dan bevestigt dit de nauwkeurige temperatuurmeting van het apparaat. Zo niet, neem dan contact op met ons aftersalesteam.
• Om fouten en storingen te verminderen en nauwkeurige resultaten te bereiken, vermijd je metingen in direct sterk licht of in de buurt van reflecterende oppervlakken, zoals glas.
• Langdurige blootstelling aan bronnen met hoge temperaturen kan de beeldkwaliteit verminderen. Om dit probleem op te lossen, tik je op Image Calibration (Beeldkalibratie) onder Learn More (Meer informatie) en volg je de instructies op het scherm.

Referenties

• TOPDON warmtebeeldcamera TC001 Plus – HK Topdon Technology Co., LIMITED

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
