Garmin FORCE-handleiding

Aan de slag

• Raadpleeg de handleiding Belangrijke veiligheids- en productinformatie in de productverpakking voor productwaarschuwingen en andere belangrijke informatie.
• Als u dit toestel niet volgens deze instructies installeert, kan dit leiden tot persoonlijk letsel, schade aan het vaartuig of het toestel, of slechte productprestaties.
• Laat de motor niet draaien als de schroef zich niet in het water bevindt. Contact met de draaiende schroef kan ernstig letsel veroorzaken.
• Gebruik de motor niet in gebieden waar u of andere personen in het water in contact kunnen komen met de draaiende schroef, wat kan leiden tot ernstig letsel.
• Ontkoppel altijd de motor van de batterij voordat u de schroef, de aandrijfmotor van de schroef, elektrische aansluitingen of elektronische behuizingen hanteert of eraan werkt om ernstig letsel of de dood te voorkomen.

• Voor de best mogelijke prestaties en om mogelijk letsel, schade aan het toestel of schade aan uw vaartuig te voorkomen, wordt installatie door een gekwalificeerde installateur van maritieme apparatuur aanbevolen.
• Draag altijd een veiligheidsbril, gehoorbescherming en een stofmasker tijdens het boren, snijden of schuren om mogelijk persoonlijk letsel te voorkomen.
• Let bij het opbergen of uitklappen van de motor op het risico van beknelling of inklemmen door bewegende onderdelen, wat kan leiden tot persoonlijk letsel.
• Zorg bij het opbergen of uitklappen van de motor voor een stabiele positie en let op gladde oppervlakken rond de motor. Verlies van evenwicht tijdens het opbergen of uitklappen van de motor kan leiden tot letsel.
• U moet de veiligheidsriem altijd vastzetten nadat u de trollingmotor hebt opgeborgen om te voorkomen dat de motor onverwacht wordt uitgeklapt. Een onverwachte uitklapping van de motor kan leiden tot persoonlijk letsel en schade aan uw boot en de trollingmotor.

LET OP
Controleer altijd wat zich aan de andere kant van het oppervlak bevindt bij het boren of snijden, om schade aan het vaartuig te voorkomen.

Benodigde gereedschappen en materialen

• Boor en een boor van ⁵/₁₆ inch (8 mm)
• #1 kruiskopschroevendraaier
• #2 kruiskopschroevendraaier
• Hexbits of steeksleutels van 3 mm en 4 mm (twee van 4 mm aanbevolen)
• ⁹/₁₆ inch (14 mm) dop
• Momentsleutel
• Stroomonderbreker geschikt voor continu 60 A
• Trollingmotorstekker en -contactdoos geschikt voor 60 A of hoger (optioneel)
• 6, 4 of 2 AWG (16, 25 of 35 mm²) draad voor langere lengtes van de stroomkabel
• Soldeer en krimpkous, indien de stroomkabel wordt verlengd
• Roestvrijstalen bolkopschroeven ¹/₄-20 (M6x1) (als de meegeleverde schroeven niet lang genoeg zijn om de motor aan het dek te bevestigen)

Installatievoorbereiding

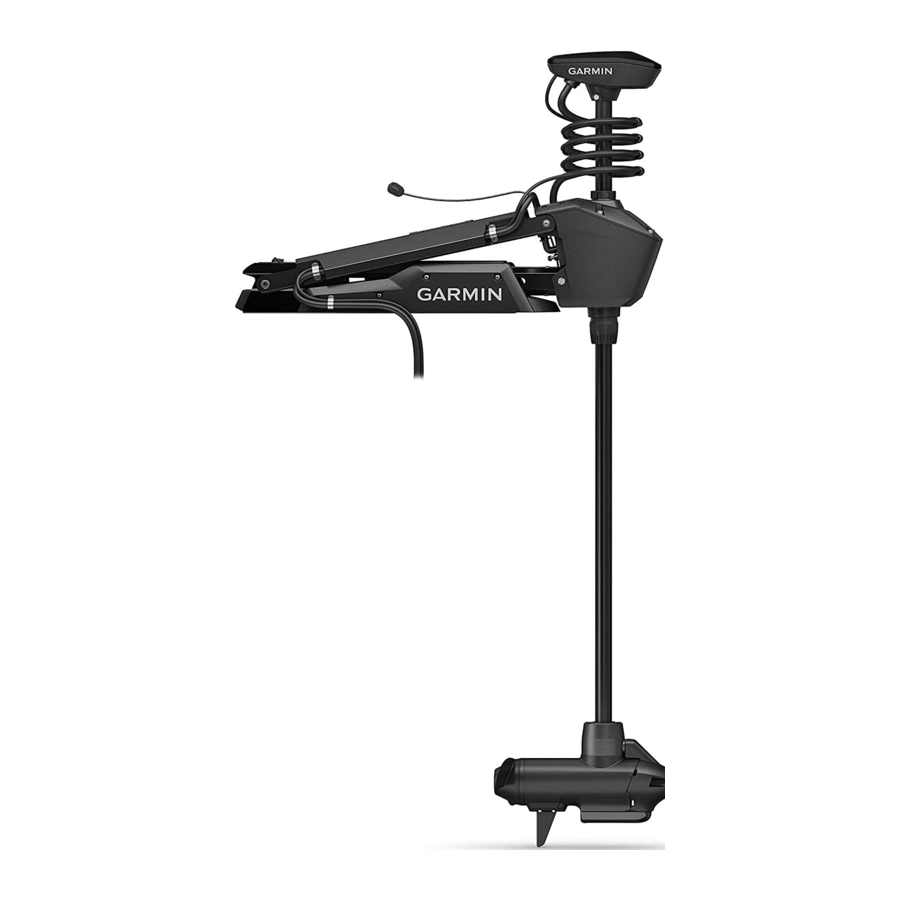

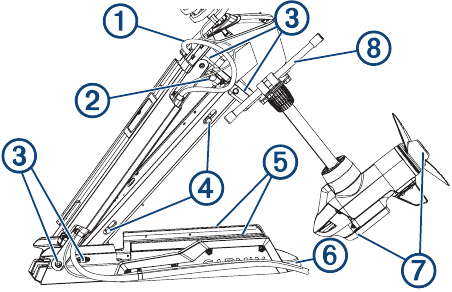

Apparaatoverzicht

1. Schachtdop
2. Voedings- en transducerkabels
3. Besturingssysteem
4. Montage
5. Diepte-instellingsring
6. Schacht
7. Aandrijfmotor van de schroef

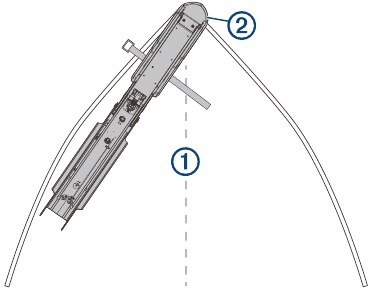

Montage-overwegingen

U moet de motor installeren op een locatie waar zich geen grote metalen objecten, zoals een gereedschapskist, in de buurt van het displaypaneel bevinden wanneer dit is uitgeklapt. Grote metalen objecten kunnen de werking van het magnetisch kompas verstoren, wat de prestaties van de ingebouwde automatische piloot kan beïnvloeden en mogelijk kan leiden tot persoonlijk letsel of schade aan eigendommen.

Neem de volgende overwegingen in acht bij het selecteren van een montagelocatie.

• U moet de motor op de boeg van uw boot installeren.
• U moet de steun zo installeren dat de uitgeklapte motor zo dicht mogelijk bij de hartlijn van de boot ligt als mogelijk.

• U moet de steun installeren met de bumper die over de boord van de boot hangt.
• De motor wordt met bouten aan het dek van de boot bevestigd, dus u moet ruimte hebben om de steun vanaf de onderkant vast te zetten met behulp van ringen en moeren.
• De motor moet vrij kunnen bewegen van de uitgeklapte naar de opgeborgen positie en weer terug, dus de installatielocatie moet vrij zijn van obstakels.
• Controleer of het dek sterk genoeg is voor het gewicht en de kracht van de trollingmotor. Gebruik indien nodig een steunplaat of verstevig de boot.

Zakken met onderdelen

De installatiehardware voor de trollingmotor is opgenomen in gelabelde zakken. Wanneer u de installatie voltooit, begint elke procedure met een verwijzing naar het label op de zak met onderdelen die nodig is om de procedure te voltooien. U kunt deze tabel gebruiken om de zakken met onderdelen die nodig zijn voor de installatieprocedures te bekijken of te controleren.

	Bevat de veiligheidsriem en de hardware die wordt gebruikt om de voet van de steun aan het bootdek te bevestigen.
	Bevat de pen die nodig is om het besturingssysteem aan de onderste helft van de steun te bevestigen.
	Bevat de hardware die nodig is om de bovenste en onderste gasveren vast te zetten.
	Bevat de pen die nodig is om het besturingssysteem aan de bovenste helft van de steun te bevestigen.
	Bevat de hardware voor de trekhandgreep van de kabel.
	Bevat de hardware die nodig is om de kabels aan de steun te bevestigen.

Aansluiting overwegingen

Neem de volgende overwegingen in acht bij het maken van de bedradingsaansluitingen.

• U moet de trollingmotor aansluiten op een 24- of 36-Vdc-batterijpakket dat continu 60 A kan leveren.
• U moet de stroombron aansluiten via een stroomonderbreker die geschikt is voor continu 60 A (niet meegeleverd).
• Indien nodig kunt u de stroomkabel verlengen met behulp van de juiste draaddikte op basis van de lengte van de verlenging (Verlengingen van de stroomkabel).
• Voor uw gemak kunt u een trollingmotorstekker en -contactdoos installeren die geschikt zijn voor 60 A of hoger (niet meegeleverd) in het schot om het gemakkelijker te maken de motor van de stroombron los te koppelen.

Installatieprocedures

LET OP
Bij het monteren van de motor moet u handgereedschap gebruiken om alle onderdelen te installeren, waarbij u de momentspecificaties in acht neemt indien deze worden verstrekt. Het gebruik van elektrisch gereedschap om de motor te monteren kan de onderdelen beschadigen en maakt de garantie ongeldig.

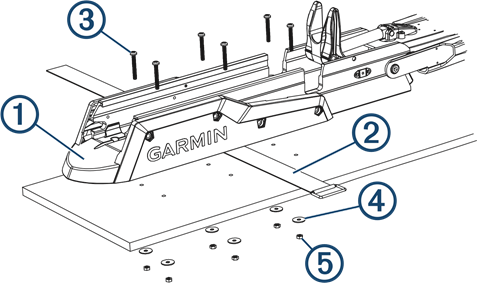

De steun op het dek installeren

Label dat de onderdelen aangeeft die nodig zijn voor deze procedure:

OPMERKING: Als de meegeleverde bouten niet lang genoeg zijn voor het montageoppervlak, moet u roestvrijstalen bouten met een platte kop van de juiste lengte ¹/₄-20 (M6x1) aanschaffen.

1. Selecteer een montagelocatie op de boeg van uw boot, rekening houdend met de montageoverwegingen.
2. Draai de bovenste delen van de steun omhoog en naar achteren, zodat u toegang hebt tot de montagegaten op de steunvoet.
3. Plaats de meegeleverde montagesjabloon op de montagelocatie, met de steunbumper op het sjabloon overhangend over de zeereling of de rand van het bootdek.

   OPMERKING: Er zijn twee opties voor montagegaten aan de bakboordzijde van de boeg van de voet. U kunt kiezen welk montagegat u wilt gebruiken, afhankelijk van de installatiehoek en de vorm van de romp.
4. Markeer de locaties van de montagegaten op het bootdek.
5. Boor de montagegaten met een boor van ⁵/₁₆ inch (8 mm).
6. Plaats de veiligheidsriem onder de steunvoet in de buurt van het midden, met de klittenbandsluitingen naar beneden gericht.
   OPMERKING: U moet de veiligheidsriem onder de steun plaatsen voordat u deze aan het oppervlak bevestigt. Als u de veiligheidsriem nu niet installeert, moet u de motor mogelijk later gedeeltelijk demonteren om deze correct te installeren.
7. Plaats de steunvoet op het bootdek bovenop de veiligheidsriem en lijn de gaten op de steun uit met de montagegaten.
8. Bevestig de steun aan het dek met behulp van de meegeleverde bouten , ringen en borgmoeren .
9. Draai de moeren vast tot 10,85 N·m (8 lbf-ft).

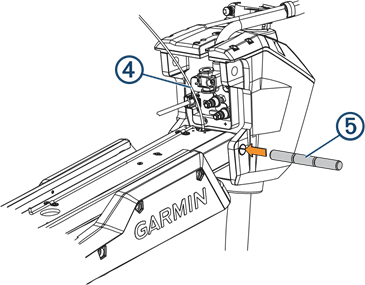

De stuurservo installeren op de onderste schakel van de steun

Label dat de onderdelen aangeeft die nodig zijn voor deze procedure:

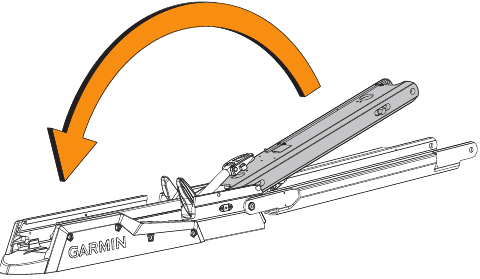

1. Draai de onderste schakel van de steun naar voren totdat deze in de voet vastklikt.

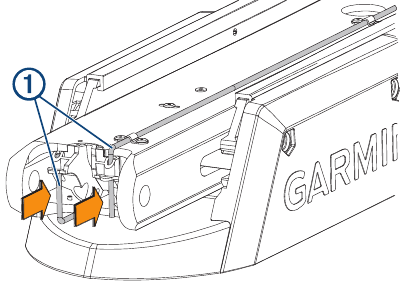

2. Duw de twee veiligheidsstangen zo ver mogelijk in de onderste schakel.

3. Zorg ervoor dat de bussen zijn geïnstalleerd in de onderste gaten op de behuizing van de stuurservo.
   Als de bussen zijn verwijderd, kunt u ze van binnen naar buiten terugplaatsen.

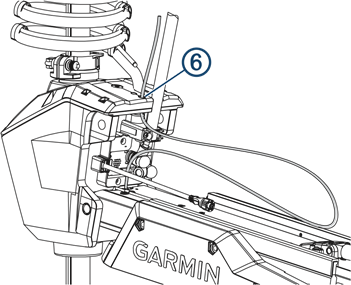

4. Houd de trekkabel omhoog en plaats de behuizing van de stuurservo op de onderste schakel van de steun, waarbij u de onderste gaten op de behuizing uitlijnt met de gaten op de schakel.

5. Terwijl u de behuizing van de stuurservo omhoog houdt, duwt u de draaipen door de behuizing en de schakel om deze op zijn plaats te houden.
   LET OP
   Sla niet met een hamer of ander voorwerp op de pen. Boor of wijzig de gaten niet. Hoewel het een nauwe passing is, schuift de pen volledig naar binnen wanneer deze met de hand wordt geduwd. Schade veroorzaakt door het hameren van de pen of het wijzigen van de gaten valt niet onder de garantie.
6. Leid de trekkabel omhoog door de bovenkant van de behuizing van de stuurservo .

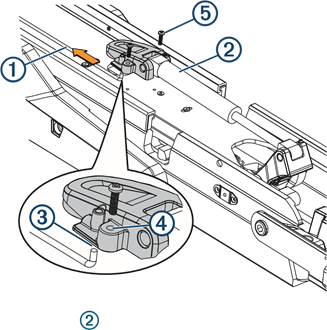

De bovenste gasveer bevestigen

Label dat de onderdelen aangeeft die nodig zijn voor deze procedure:

1. Duw de veiligheidsstang zo ver mogelijk in de richting van de behuizing van de stuurservo om de onderste draaipen op zijn plaats te vergrendelen.

2. Draai indien nodig de bovenste gasveer naar de onderste schakel van de steun, zodat de voet van de gasveer is uitgelijnd met de veiligheidsstang en de montagegaten.

   Als u de gasveer moet draaien, zodat de voet is uitgelijnd met de steun, draai de veer dan alleen met de klok mee. Als u de gasveer tegen de klok in draait, kunnen de fittingen losraken, wat mogelijk kan leiden tot voortijdige defecten aan de gasveer, wat kan leiden tot persoonlijk letsel of schade aan eigendommen tijdens het opbergen of uitklappen van de motor.
3. Lijn het enkele gat op de voet van de gasveer uit met de veiligheidsstang en druk omlaag.
   De schroefgaten op de voet moeten zijn uitgelijnd met de gaten aan de onderkant van de steun.
4. Gebruik een kruiskopschroevendraaier nr. 2 om de voet van de gasveer aan de onderste schakel van de steun te bevestigen met behulp van de meegeleverde schroeven .

Bewaar de resterende schroeven in de onderdelen. U moet ze gebruiken bij het bevestigen van de andere gasveer in een latere procedure.

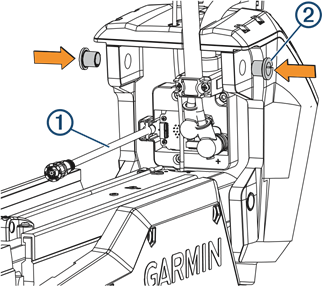

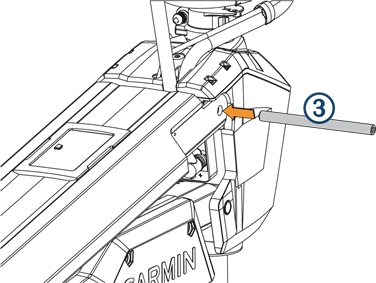

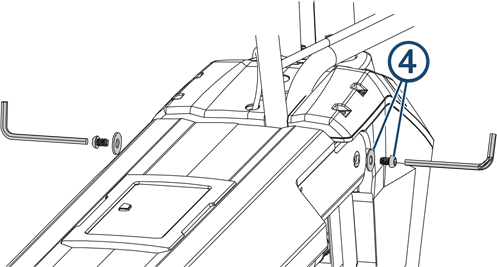

De bovenste schakel van de steun aansluiten op de behuizing van de stuurservo

Label dat de onderdelen aangeeft die nodig zijn voor deze procedure:

1. Verwijder de tape waarmee de datakabel aan de behuizing van de stuurservo is bevestigd.
2. Zorg ervoor dat de bussen zijn geïnstalleerd in de bovenste gaten op de behuizing van de stuurservo.

   Als de bussen zijn verwijderd, kunt u ze van buiten naar binnen terugplaatsen.
3. Draai de bovenste schakel van de steun naar voren.

4. Kantel de bovenkant van de behuizing van de stuurservo naar binnen, zodat de gaten op de bovenste schakel en de behuizing zijn uitgelijnd.
5. Duw de pen door de gaten op de bovenste schakel van de steun en de behuizing van de stuurservo.

6. Gebruik een 4 mm zeskantbit of zeskantsleutel om de pen vast te zetten met behulp van de schroeven en ringen aan beide zijden.

   OPMERKING: Om de pen goed vast te zetten, moet u twee zeskantbits of -sleutels gebruiken, zodat de pen niet draait terwijl u de schroeven aandraait.

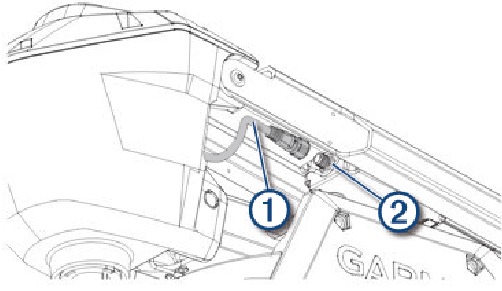

De motor aansluiten op het displaypaneel

LET OP
U moet de kabel van de stuurservo op het displaypaneel aansluiten voordat u verdergaat met de installatie. Als u deze verbinding nu niet maakt, kan de niet-beveiligde kabel het displaypaneel beschadigen wanneer u de steun verplaatst.

1. Leid de kabel van de behuizing van de stuurservo naar het displaypaneel op de bovenste schakel van de steun.

2. Duw de connector op de poort op het displaypaneel en draai de borgring met de klok mee om deze vast te zetten.

OPMERKING: De connector is zo gevormd dat deze maar op één manier in de poort past en past gemakkelijk wanneer deze correct is uitgelijnd. Forceer de connector niet in de poort.

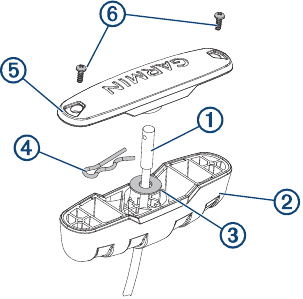

Het handvat op de trekkabel installeren

Label dat de onderdelen aangeeft die nodig zijn voor deze procedure:

1. Steek de trekkabel door de onderste helft van het handvat .

2. Steek de trekkabel door de ring .
3. Duw de R-pen door het gat aan het uiteinde van de trekkabel.
4. Trek de kabel omlaag zodat de ring en de R-pen in de onderste helft van het handvat rusten.
   OPMERKING: De R-pen past maar op één manier in de onderste helft van het handvat.
5. Gebruik een kruiskopschroevendraaier nr. 1 om de bovenkant van het handvat aan de onderkant te bevestigen met behulp van de schroeven .

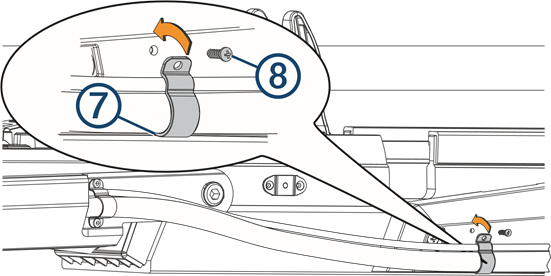

De stroom- en transducerkabels door de steun leiden

Label ter identificatie van de onderdelenzak die voor deze procedure nodig is:

LET OP
Om schade aan de stroom- en transducerkabels te voorkomen bij het in- en uitklappen van de trollingmotor, en om storing met de GPS- en koerssensoren in de motor te voorkomen, moet u de kabels door de rechterkant (stuurboord) van de steun leiden en ze vastzetten met de meegeleverde hardware. U mag de stroomkabel niet door de linkerkant (bakboord) van de steun leiden, en het is niet mogelijk om de meegeleverde beugels aan de linkerkant (bakboord) te installeren. De linkerkant (bakboord) is gereserveerd voor extra accessoires of transducerkabels die u in de toekomst mogelijk installeert.

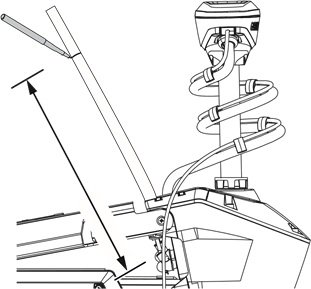

1. Meet ongeveer 40 cm op de stroomkabel vanaf waar deze is aangesloten op de stuurservo-behuizing en zoek naar de markering op de kabel die in de fabriek is aangebracht.

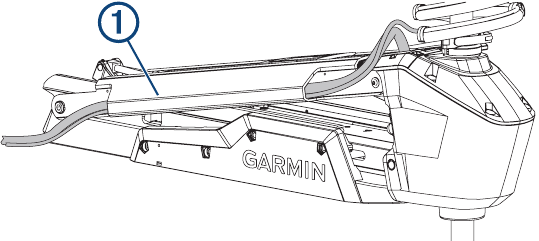

2. Als u geen markering op de kabel ziet, of als de markering niet ongeveer 40 cm van de aansluiting verwijderd is, maakt u een markering met een stift of tape.

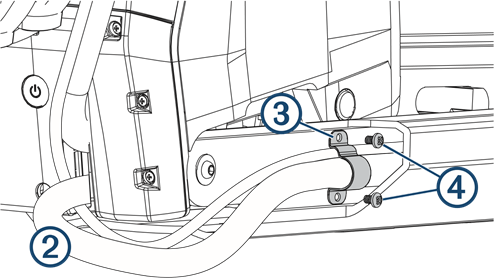

3. Met de motor in de uitgeklapte positie, leidt u de transducerkabel door de goot aan de rechterkant (stuurboordzijde) van de steun .

   TIP: Om de rechterkant (stuurboord) van de steun te bepalen, gaat u op een plaats staan waar u de informatie op het scherm kunt lezen.

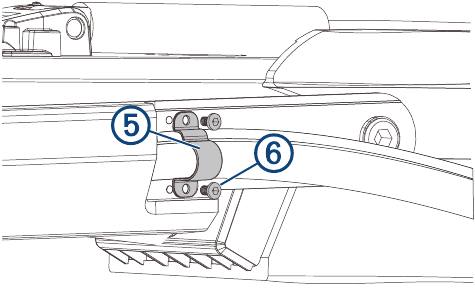

4. Leid de stroomkabel door de goot boven de transducerkabel.
5. Til de motor voorzichtig met de trekkabel van de uitgeklapte positie naar de ingeklapte positie.

   Omdat slechts één van de gasveren met heefthulp op dit punt in de installatie is bevestigd, moet u voorzichtig zijn bij het optillen van de motor naar de ingeklapte positie. Het gewicht van de motor kan ervoor zorgen dat de steun snel beweegt en handen of vingers bekneld raken of pletten.
   LET OP
   U moet de kabels aan de steun bevestigen met de motor in de ingeklapte positie. Als u deze procedure uitvoert met de motor in de uitgeklapte positie, zijn de kabels niet volledig uitgeschoven en kan de extra belasting de kabels tijdens gebruik beschadigen.
6. Houd de kabels met een afgeronde bocht in de kabels tegen de zijkant van de steun waar ze de goot ingaan.

7. Plaats op de gemarkeerde locatie op de stroomkabel een van de beugels met twee schroefgaten over de kabels en tegen de steun, waarbij u de gaten op de beugel uitlijnt met de gaten op de steun.
8. Zet de beugel met een inbussleutel van 3 mm vast aan de steun met behulp van twee schroeven .
9. Houd de kabels tegen de onderkant van de steun waar ze de goot verlaten.
10. Plaats de andere beugel met twee schroefgaten over de kabels en tegen de steun, waarbij u de gaten op de beugel uitlijnt met de gaten op de steun.

11. Zet de beugel met een inbussleutel van 3 mm vast aan de steun met behulp van twee schroeven .
12. Houd de kabels tegen het plastic gedeelte van de voet van de steun, dicht bij het bootdek.
13. Steek het onderste lipje op de overige beugel in een sleuf onder de kabels , en draai de beugel richting de voet van de steun om de kabels vast te houden.

14. Zet met een kruiskopschroevendraaier nr. 1 het bovenste lipje van de beugel vast aan de voet van de steun met een enkele schroef .
15. Installeer extra plastic kabelklemmen om de transducerkabel indien nodig aan de stroomkabel te bevestigen (optioneel).
    Twee plastic kabelklemmen zijn inbegrepen in de onderdelenzak.

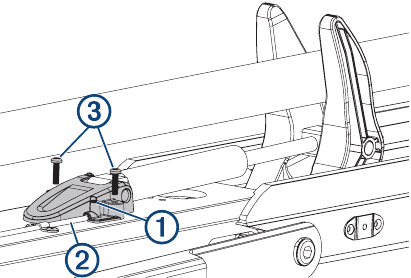

De onderste gasveer vastzetten

Label ter identificatie van de onderdelenzak die voor deze procedure nodig is:

OPMERKING: Deze procedure maakt gebruik van de rest van de hardware in de onderdelenzak die u hebt gebruikt bij het installeren van de bovenste gasveer.

1. Breng de trollingmotor indien nodig van de uitgeklapte naar de ingeklapte positie. Als de gasveer zich aan de andere kant van de steun bevindt nadat u de motor hebt ingeklapt, moet u mogelijk de steun optillen en de gasveer omdraaien, zodat u deze aan de steun kunt bevestigen.
2. Lijn het gat aan de basis van de onderste gasveer uit met de veiligheidsstang , en druk omlaag.


   Als u de gasveer moet draaien zodat de basis is uitgelijnd met de steun, draai de veer dan alleen met de klok mee. Als u de gasveer tegen de klok in draait, kunnen de fittingen losraken, wat mogelijk kan leiden tot een vroegtijdig defect van de gasveer, wat kan leiden tot persoonlijk letsel of schade aan eigendommen tijdens het inklappen of uitklappen van de motor.
3. Zet met een kruiskopschroevendraaier nr. 2 de basis van de onderste gasveer vast aan de steun met behulp van de meegeleverde schroeven .

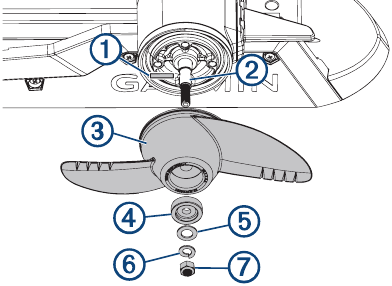

De propeller installeren

De onderdelenzak met de hardware die nodig is voor deze procedure is inbegrepen in de doos bij de propeller en heeft geen label.

1. Steek de pen door de propeller-motoras .

2. Draai de motoras indien nodig om de pen horizontaal te richten, zodat deze minder snel uitvalt tijdens de installatie.
3. Lijn de goot aan de binnenkant van de propeller uit met de pen en schuif de propeller op de motoras.
4. Plaats de anode , de ring , de borgring en de moer op het uiteinde van de motoras.
5. Draai met een ⁹/₁₆ inch (14 mm) dopsleutel de borgmoer vast tot 16,27 N-m om de propeller vast te zetten.

Aansluiten op voeding

Om mogelijk ernstig persoonlijk letsel of schade aan eigendommen te voorkomen, moet de stroomonderbreker in de uit-stand staan voordat u de stroomkabels van de trollingmotor aansluit.

1. Leid de stroomkabel naar het schakelpaneel of de locatie waar u van plan bent de stroomonderbreker te installeren.
2. Verleng indien nodig de stroomkabel met de juiste draaddikte op basis van de lengte van de verlenging (Stroomkabelverlengingen met behulp van soldeer en krimpkous).
3. Installeer een stekker en contactdoos voor de trollingmotor die geschikt zijn voor 60 A of meer, waar de stroomkabel een schot binnengaat (optioneel).
4. Sluit de stroomkabel aan op een stroomonderbreker die geschikt is voor 60 A (continu).
5. Sluit indien nodig de stroomonderbreker aan op een 60 A, 24 of 36 Vdc-voeding.

Stroomkabelverlengingen

U moet deze vereisten volgen bij het verlengen van de stroomkabels voor dit product. Onjuist verlengde stroomkabels veroorzaken een te hoge elektrische stroom, wat mogelijk kan leiden tot persoonlijk letsel of schade aan eigendommen.

• U moet enkeladerige getwiste draad gebruiken met isolatie die geschikt is voor ten minste 75 °C (167 °F) die niet is gebundeld, niet is omhuld en niet door een leiding loopt.
  OPMERKING: Als u draad gebruikt met isolatie die geschikt is voor ten minste 105 °C (221 °F) en deze buiten de motorruimten loopt, kunt u maximaal drie draden in een omhulsel of leiding bundelen.
• Bij het installeren van de verlenging moet u alle industrienormen en best practices volgen.
• U moet de juiste draaddikte gebruiken op basis van de lengte van de verlenging.

De transducer aansluiten op een kaartplotter

1. Leid de transducerkabel naar de geïnstalleerde kaartplotter. Sluit indien nodig de meegeleverde verlengkabel of een langere verlengkabel aan.
2. Installeer de borgring op het uiteinde van de transducerkabel.
3. Sluit de transducerkabel aan op de transducerpoort aan de achterkant van de kaartplotter.
   U kunt de instructies bij uw kaartplotter raadplegen om de transducerpoort te identificeren.

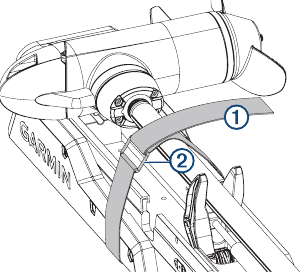

De veiligheidsriem vastmaken

U moet de veiligheidsriem altijd vastmaken na het opbergen van de trollingmotor om te voorkomen dat de motor onverwacht wordt uitgevouwen. Een onverwachte uitvouwing van de motor kan leiden tot persoonlijk letsel en schade aan uw boot en aan de trollingmotor.

De veiligheidsriem houdt de motor stevig vast aan de basis in de opgeborgen stand en voorkomt onbedoeld uitvouwen.

1. Til, met de motor in de opgeborgen stand, het lange uiteinde van de riem over de bovenkant van de motor.

2. Steek het uiteinde van de riem door de gesp aan het andere uiteinde van de riem.

3. Trek de riem door de gesp totdat deze de motor stevig aan de steun vasthoudt.
4. Trek de riem weg van de gesp en druk omlaag om deze aan de andere kant van de riem vast te maken.

De stabilisator installeren

De stabilisator is een optioneel accessoire dat extra ondersteuning kan bieden voor de trollingmotor wanneer deze in de opgeborgen stand staat.

LET OP
U moet de stabilisator installeren om het risico op schade aan de trollingmotorsteun en aan het vaartuig te verminderen tijdens het rijden in ruwe omstandigheden of tijdens het vervoeren.

Installatie-instructies voor de stabilisator worden geleverd in de stabilisatordoos.

Het voetpedaal installeren

Het voetpedaal maakt draadloos verbinding met de trollingmotor en is in de fabriek gekoppeld.
Gedetailleerde montage- en voedingsinstructies zijn opgenomen in de voetpedaaldoos. Bedieningsinstructies zijn opgenomen in de Force Trolling Motor Quick Start Manual.

De afstandsbediening installeren

De afstandsbediening maakt draadloos verbinding met de trollingmotor en is in de fabriek gekoppeld.
Bedieningsinstructies zijn opgenomen in de Force Trolling Motor Quick Start Manual.

Onderhoudsbehoeften en -schema

LET OP
Na gebruik van de motor in zout water of brak water, moet u de hele motor afspoelen met zoet water en een siliconenspray op waterbasis aanbrengen met een zachte doek. Vermijd het spuiten van waterstralen op de schachtkap om te voorkomen dat er water binnendringt, wat kan leiden tot productschade.

Om uw garantie te behouden, moet u een reeks routineonderhoudstaken uitvoeren wanneer u uw motor voor het seizoen klaarmaakt. Als u de motor gebruikt of vervoert in droge, stoffige omgevingen (bijvoorbeeld op gravelwegen), moet u deze taken vaker tijdens het seizoen uitvoeren.
Voor gedetailleerde procedures en informatie over service- en vervangingsonderdelen downloadt u de Force Trolling Motor Maintenance Manual van garmin.com/manuals/force_trolling_motor.

• Controleer de voedingskabel op slijtage en repareer of vervang deze indien nodig .
• Controleer en reinig de stroomaansluitingen en draai de moeren indien nodig vast .

• Smeer de scharnieren en bussen .
• Reinig en smeer het vergrendelingsmechanisme voor opbergen en uitklappen .
• Controleer de montagerails en vervang ze indien nodig .
• Controleer de montagestootrand en vervang deze indien nodig .
• Reinig of vervang de anoden in de propellerschijfmotor .
• Indien geïnstalleerd, controleer de rubberen stoppen aan de uiteinden van de stabilisator op slijtage en vervang ze indien nodig.

Motorinformatie

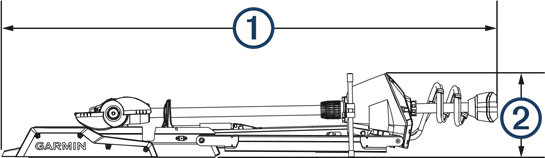

Afmetingen in opgeborgen toestand

Item	Model van 50 inch	Model van 57 inch
	1,558 m (615/16 inch) min. 1,811 m (715/16 inch) max.	1,712 m (673/8 inch) min. 2,066 m (815/16 inch) max.
	300 mm (1113/16 inch)	340 mm (133/8 inch)

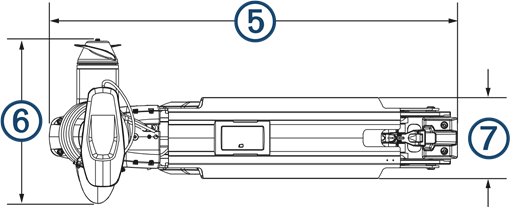

Afmetingen in uitgevouwen toestand

Item	Model van 50 inch	Model van 57 inch
	461 mm (18 1/8 inch) min. 721 mm (28 3/8 inch) max.	488 mm (19 3/16 inch) min. 817 mm (32 1/8 inch) max.
	708 mm (27 7/8 inch)	799 mm (31 7/16 inch)
	648 mm (25 1/2 inch) min. 889 mm (35 inch) max.	737 mm (29 inch) min. 1,07 m (42 inch) max.
	839 mm (33 1/16 inch) min. 1,1 m (43 5/16 inch) max.	920 mm (36 3/16 inch) min. 1,18 m (46 1/2 inch) max.

Item	Model van 50 inch	Model van 57 inch
	931 mm (36 11/16 inch)	1,022 m (40 1/4 inch)
	402 mm (15 13/16 inch)	402 mm (15 13/16 inch)
	203 mm (8 inch)	203 mm (8 inch)

Specificaties

Trollingmotor

¹ Het onderdeel is bestand tegen blootstelling aan waterstralen vanuit elke richting (zoals regen).

² Het onderdeel is bestand tegen incidentele onderdompeling in water tot 1 m diep gedurende maximaal 30 minuten.

³ Het onderdeel is bestand tegen continue onderdompeling in water tot 3 m diep.

Afstandsbediening

⁴ Bestand tegen incidentele blootstelling aan water tot 1 m gedurende maximaal 30 minuten.

support.garmin.com

Referenties

• Force Trolling Motor 50 | Garmin Support
• Garmin | Nederland | Support

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Garmin FORCE-handleiding

Beschikbare talen
