Garmin GFC 500, GMC 507 Handleiding

Inhoud

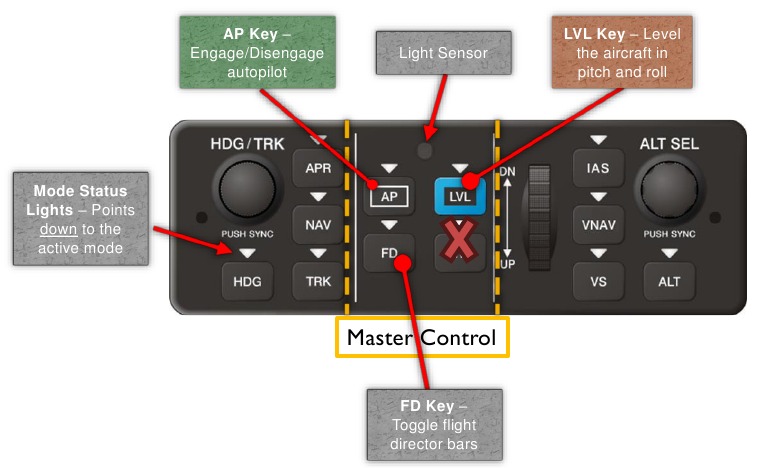

GFC 500 Hoofdbedieningselementen

Hoofdbedieningselementen

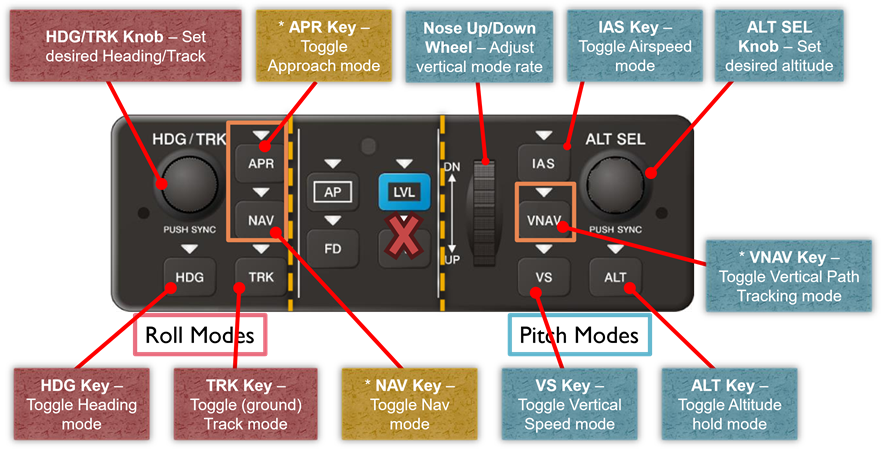

GFC 500 Modusbedieningselementen

Modusbedieningselementen
* = Vereist dat de juiste navigatiebron actief is

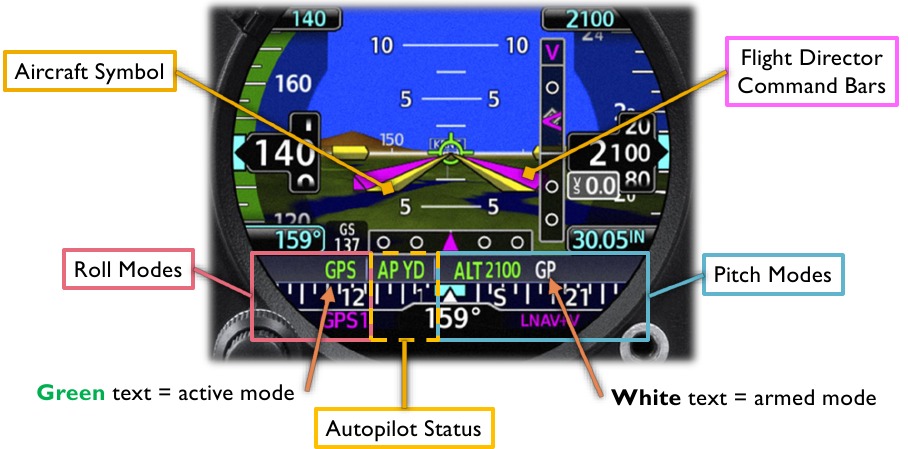

GI-275 AFCS Statusvak

De rangschikking van de roll-, status- en pitchmodi weerspiegelen de lay-out op de autopilotmoduscontroller
Statusvak

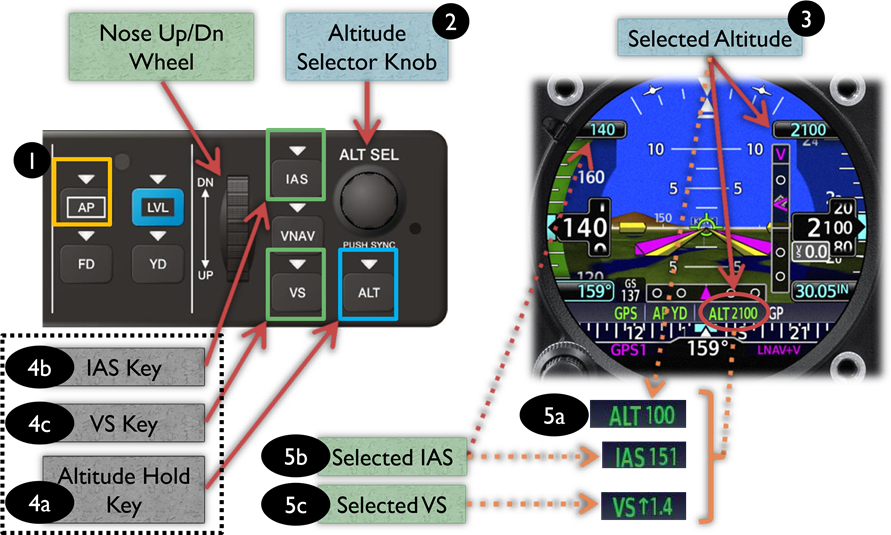

Hoogte-waarschuwing & Level-off

Hoogte-waarschuwing & Level-off

AFCS-bedieningselementen

Bediening Locatie Beschrijving
Autopilootcontroller
(GMC 507) 		Avionica-stack Activeert de autopiloot/vluchtleiding en selecteert de gewenste modus.
AP DISC / TRIM INT
(Autopiloot-ontkoppelingsschakelaar) 		Linker stuurhoorn
  • Druk kort op deze knop om de autopiloot uit te schakelen.
  • Houd 5 seconden ingedrukt om ESP uit te schakelen.
MET-schakelaar
(Handmatige elektrische trim) 		Geeft opdracht tot handmatige elektrische pitchtrim.
Go Around-knop Boven het gaskwadrant Selecteert de vluchtleiding naar de start- of doorstartmodus.

Laterale (Roll) Modussen

Modus Beschrijving Bediening Aankondiging
Roll Hold Houd de huidige rolattitude van het vliegtuig aan, of wingslevel als de hellingshoek minder dan 6˚ is (standaard) ROL
Heading Leg de geselecteerde koers vast en volg deze HDG-toets HDG
Track Leg het geselecteerde grondspoor vast en volg dit TRK-toets TRK
Enroute Navigation – GPS Leg een GPS-koers vast en volg deze NAV-toets GPS
Enroute Navigation – VOR Leg een VOR-koers vast en volg deze VOR
Enroute Navigation – LOC Leg een LOC-koers vast en volg deze LOC
Takeoff Geef opdracht tot een wings-level attitude Go Around-knop TO
Go-Around GA

Verticale (Pitch) Modussen

Modus Beschrijving Bediening Aankondiging
Pitch Hold Houd de huidige pitchattitude van het vliegtuig aan (standaard) PIT
Selected Altitude Capture Leg de geselecteerde hoogte vast (bug of VNAV) (automatisch) ALTS ALTV
Altitude Hold Houd de huidige hoogte aan ALT-toets ALT
Vertical Speed Handhaaf de huidige verticale snelheid van het vliegtuig VS-toets VS
Indicated Airspeed (IAS) Handhaaf de huidige IAS van het vliegtuig IAS-toets IAS
Vertical Navigation Leg afdalingssegmenten van een actief verticaal profiel vast en volg deze VNAV-toets VNAV
Takeoff Geef opdracht tot een wings-level Go Around TO
Go-Around attitude button GA

Naderingsmodussen

Naderingsmodus Beschrijving Bediening Aankondiging
Naderingen zonder verticale geleiding
GPS Leg een GPS-naderingskoers vast en volg deze NAV-toets GPS
VOR Leg een VOR-naderingskoers vast en volg deze VOR
LOC Leg een LOC-naderingskoers vast en volg deze LOC
BC Leg een BC-naderingskoers vast en volg deze BC
Naderingen met verticale geleiding
Glidepath Leg een GPS WAAS-glidepath vast en volg deze APR-toets GP
Glideslope Leg een ILS-glideslope vast en volg deze GS

VNAV-daalmodus

  1. Stel de geselecteerde navigatiebron in op GPS
  2. Zorg voor een actief vluchtplan met VNAV-beperkingen ingesteld
    • Hoogtebeperking moet "op" of "op of onder" zijn
  3. Stel de hoogteselectie in op de laagst toegewezen hoogte
  4. Druk op de VNAV-toets
  • Hoogteselectie (bug) heeft voorrang op VNAV
    • AP daalt niet onder de hoogte-bug

Naderingen zonder verticale geleiding

  1. Step-down fixes
    1. Stel de hoogte-voorselectie in op de volgende vereiste hoogte
    2. Selecteer de VS-, IAS- of PIT-modus om af te dalen naar de volgende step-down fix
  2. Activering voorafgaand aan FAF
    1. Stel de geselecteerde navigatiebron naar behoefte in
    2. Controleer/stel de CDI in op de gewenste koers
      • Stel voor BC-naderingen de CDI in op de front course
    3. Druk op de NAV-toets (indien nog niet geselecteerd)
    4. Controleer of de juiste naderingsmodus wordt aangekondigd
  3. FAF naar MAP
    1. Wanneer op de MDA:
      1. Druk op de ALT-toets om de hoogte te behouden
      2. Stel de hoogte-voorselectie in op de hoogte van de gemiste nadering

Naderingen met verticale geleiding

  1. Step-down fixes
    1. Stel de hoogte-voorselectie in op de volgende vereiste hoogte
    2. Selecteer de VS-, IAS- of PIT-modus om af te dalen naar de volgende step-down fix
  2. Activering voorafgaand aan FAF
    1. Stel de geselecteerde navigatiebron naar behoefte in
    2. Controleer/stel de CDI in op de gewenste koers
    3. Druk op de APR-toets
    4. Controleer of de juiste naderingsmodus wordt aangekondigd
  3. FAF naar MAP
    1. Wanneer de GP/GS is vastgelegd, stel de hoogte-voorselectie in op de hoogte van de gemiste nadering
    2. Als een +V-nadering, wanneer op de MDA, druk op de ALT-toets om de hoogte te behouden

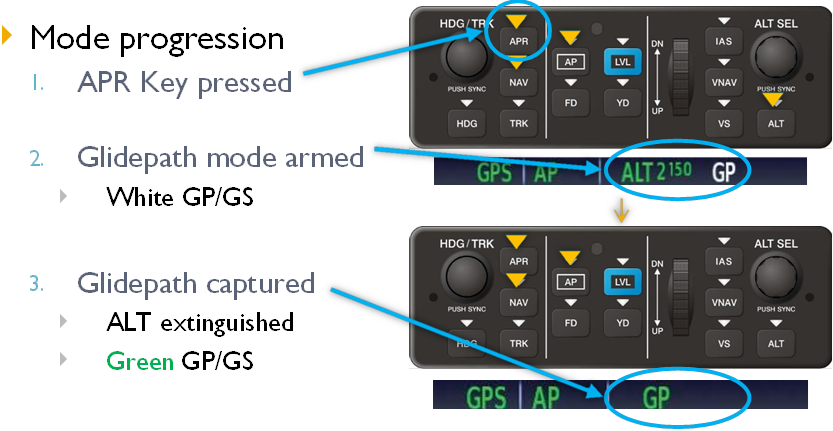

Glideslope Intercept & Tracking

Glideslope Intercept & Tracking
